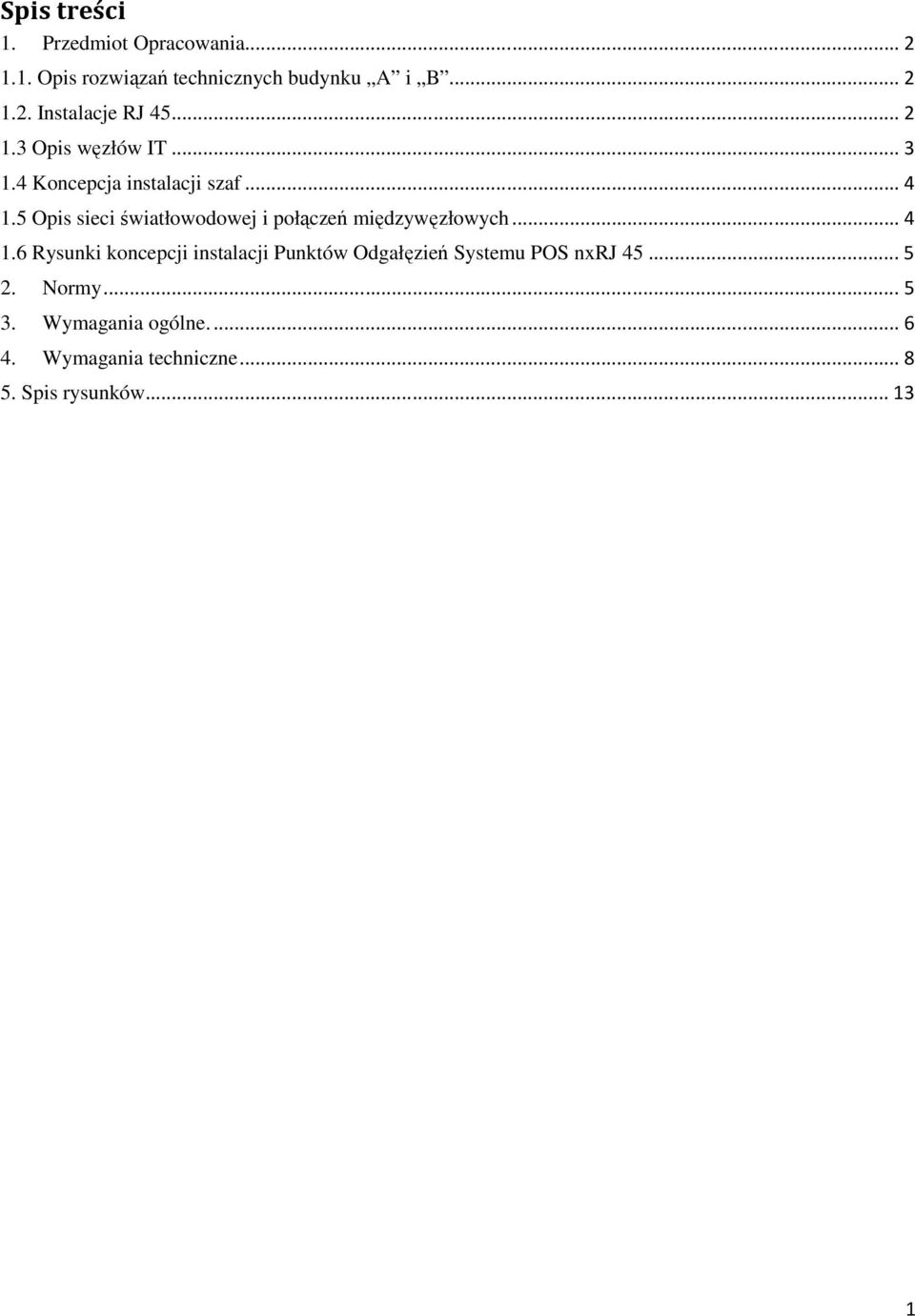

1 Spis treści 1. Przedmiot Opracowania Opis rozwiązań technicznych budynku A i B Instalacje RJ Opis węzłów IT Koncepcja instalacji szaf Opis sieci światłowodowej i połączeń międzywęzłowych Rysunki koncepcji instalacji Punktów Odgałęzień Systemu POS nxrj Normy Wymagania ogólne Wymagania techniczne Spis rysunków
2 1. Przedmiot Opracowania Przedmiotem opracowania jest projekt rozwiązania technicznego okablowania strukturalnego i zasilania komputerowego w budynkach CENTRUM BIUROWEGO PODWALE w Poznaniu. Przy opracowaniu projektu wykorzystano: - projekty techniczne Inwestora Machura Bros Corporation - Koncepcję sieci IT CBP Poznań opracowana przez TANEX 1.1. Opis rozwiązań technicznych budynku A i B Centrum Biurowe Podwale w Poznaniu składa się z budynków A i B. Uwzględniając planowane zagospodarowanie powierzchni Biurowej dla ok.1450 stanowisk pracy dokonano podziału stanowisk na poszczególne kondygnacje. Maksymalne ilości stanowisk na poszczególnych kondygnacjach przedstawiono w tabeli zestawienie planowanych stanowisk. Budynek A jest wyposaŝony w podłogę techniczną na piętrze 3 (wysokość cm brutto), budynek B jest wyposaŝony w podłogę techniczną na wszystkich piętrach (wysokość powyŝej 14 cm brutto). Piętra 0, 1 i 2 budynku A nie posiadają podłogi technicznej. W związku z powyŝszym zakończenie do stanowisk będzie realizowane, w zaleŝności od uwarunkowań technicznych, w: panelach podłogowych, punktach PEL na ścianach oraz punktach logicznych PL, w przyszłości moŝliwe będzie równieŝ na słupkach podłogowych (tam, gdzie brak jest podłogi technicznej). Kable naleŝy prowadzić na korytach kablowych na głównych ciągach kablowych. Dla prowadzenia kabli w budynku A naleŝy wykorzystać tam gdzie to moŝliwe istniejące pionowe ciągi kablowe i koryta kablowe podokienne. Dla stanowisk przy oknach naleŝy wykonać punkty PEL w listwach podokiennych w liczbie 2 zestawów PEL2 na jedno okno. Ze względu na trudny dostęp do listew podokiennych i tras kablowych, instalowana wiązka kabli powinna zawierać kable nadmiarowe (w liczbie określonej na rzutach budynku A), które pozostaną w listwie zakończone gniazdami RJ-45 (oznaczonymi i zabezpieczonymi przed zakurzeniem), a ich d³ugoę bździe siźga³a końca listwy plus 6m (dla ½ liczby kabli) oraz po³owy d³ugoci listwy plus 6m (dla ½ liczby kabli). UmoŜliwi to ewentualne wyprowadzenie dodatkowych Punktów PEL pod dostawionymi do okien stołami lub poprzez listwy podłogowe do słupków podłogowych. Takie dodatkowe PEL powinny być uwzględnione przy tworzeniu instalacji elektrycznej w postaci skrzynki z bezpiecznikami pod parapetem w rejonie szachtu pionowego. Do skrzynki tej będą dołączane obwody elektryczne. Ze względów estetycznych nie przewiduje się tu stosowania kanałów natynkowych. Dla stanowisk na słupach naleŝy wykonać punkty PEL2 w istniejących puszkach natynkowych z wykorzystaniem pionowych peszli podtynkowych. Zgodnie z rysunkiem, nad sufitem podwieszanym w budynku A naleŝy zainstalować wskazaną liczbę kabli z zapasem 6m i zakończyć gniazdami RJ-45. Kable elektryczne dla tych gniazd naleŝy zakończyć puszkami nad sufitem podwieszanym Instalacje RJ 45 Okablowaniem strukturalnym naleŝy objąć wszystkie stanowiska pracy na powierzchni open space, pomieszczenia serwerowni, sale konferencyjne, recepcję, pomieszczenia techniczne 2
3 UPS i baterii. Sieć okablowania wykonana w kat 6 kablami ekranowanymi F/UTP LSZH winna obejmować sieć połączeń poziomych pomiędzy węzłem IT a stanowiskiem pracy. Połączenia między węzłowe naleŝy zakończyć na wydzielonych panelach. W celu uzyskania elastyczności rozwiązania technicznego dojścia do stanowisk IT, na powierzchniach z podłogą techniczną, kable logiczne i elektryczne zostaną ułoŝone w korycie wzdłuŝ ciągów komunikacyjnych. W wyznaczonych punktach tych ciągów (POS) okablowanie zostanie wyprowadzone z koryta i zakończone gotowymi zestawami PP2 w puszkach podłogowych ze zwiniętym zapasem kabla pozwalającym na instalację tych puszek podłogowych zgodnie z potrzebami przyszłego najemcy. Długość zapasu kabla musi pozwalać na rozciągnięcie w linii prostej do okien lub ściany zabudowy wewnętrznej budynku plus 2m. W zaleŝności od aranŝacji oraz uwzględniając warunki techniczne budynku wprowadza się następujące oznaczenia stanowisk komputerowych: Panel podłogowy - 2 stanowiska - PP2 4 gniazda logiczne RJ45 4 gniazda elektryczne ogólnouŝytkowe (4 gn.el.ogólne) 4 gniazda elektryczne dedykowane komputerowe (4 gn.el.komp). Punkt na ścianie typu PEL2 2 gniazda logiczne RJ45 2 gniazda elektryczne ogólnouŝytkowe (2 gn.el.ogólne) 2 gniazda elektryczne dedykowane komputerowe (2 gn.el.ogólne) Punkt logiczny PLn n x RJ Opis węzłów IT W budynku B Inwestor zrealizował na parterze w pomieszczeniu IT nr B1/7 Budynkowy Węzeł Dystrybucyjny (szafa rack U42 oznaczona BD-2), pomieszczenie UPSa nr B1/11 i po 4 węzły IT na kondygnacjach 0, 1 i 2. W budynku A wykonano po dwa węzły na kaŝdej z kondygnacji 3
4 0,1,2,3. W piwnicy budynku A wykonano Budynkowy Węzeł Dystrybucyjny w pomieszczeniu nr A0/6 (szafa rack U42 oznaczona BD-2), jeden węzeł IT oraz centrale operatorów telekomunikacyjnych w pomieszczeniu nr A0/1 (szafa rack U42 oznaczona MDF). Szafy BD-1 i BD-2 posiadają połączenia światłowodowe między sobą oraz z szafą MDF. Dla uzyskania elastyczności sieci, gdy powierzchnia najmu na kaŝdym piętrze będzie podzielona na kilku Najemców, naleŝy przyjąć, Ŝe kaŝdy Piętrowy Węzeł Dystrybucyjny sieci moŝe pełnić rolę Centralnego Węzła Dystrybucyjnego (CWD) dla danego najemcy. 1.4 Koncepcja instalacji szaf W budynku B zaplanowano po jednej szafie okablowania poziomego w kaŝdym węźle. W budynku A węzły w pomieszczeniach nr A1/12 A2/12 i A3/12 powinny być wyposaŝone w dwie szafy okablowania poziomego o róŝnych kluczach do zamków, co umoŝliwi podzielenie powierzchni biurowej na jednym piętrze między trzech najemców (odrębne, zamknięte szafy we wspólnym pomieszczeniu). W pozostałych węzłach budynku A przewidziano po jednej szafie okablowania poziomego. Wszystkie szafy powinny być tego samego typu (19", co najmniej 47U, 800x1000) z panelem wentylacyjnym (4 wentylatory) i termostatem. W budynku B szafa okablowania poziomego winna być zlokalizowana w pobliŝu naroŝnika, w którym znajduje się drabinka instalacyjna, w odległości jednego panelu podłogowego (60x60) od kaŝdej z dwóch ścian ( co umoŝliwi bezkolizyjne wyjęcie panelu oraz dostęp do szafy ze wszystkich stron). Kable będą prowadzone do szafy od dołu z pod podłogi technicznej. W budynku A, szafa powinna być zlokalizowana analogicznie jak w budynku B, z ta róŝnicą, Ŝe kable będą prowadzone od góry z koryta technicznego i szafa powinna znajdować się w jego pobliŝu. W węzłach nr A1/12 A2/12 i A3/12, dwie szafy ustawione będą bezpośrednio obok siebie w równych odległościach od ścian bocznych i w odległości 40cm od ściany tylnej pomieszczenia (co umoŝliwi dostęp do kaŝdej z szaf z trzech stron). Organizacja paneli w szafie (od góry): panel przyłączy światłowodowych (24x2 włókna zakończone stykiem LC o szlifie APC zielone gniazda), panele z gniazdami 24xRJ45 kat.6 ekranowane z półką (leŝące). Co dwa panele RJ45 panel porządkujący. Oznaczenia gniazd końcowych: s-p-nn s - numer szafy rack na piętrze (zakres: A-D) p - numer panelu w szafie (zakres: 1-9) nn - numer gniazda w panelu (zakres: 01-24) 1.5 Opis sieci światłowodowej i połączeń międzywęzłowych W szafie Operatorów Telekomunikacyjnych MDF naleŝy wykonać okablowanie światłowodowe do szaf Piętrowych Węzłów Dystrybucyjnych dla budynku A i B. Połączenia te naleŝy wykonać kablami światłowodowymi jednomodowymi 12-krotnymi SM 9,5/125 ( 6 par ). W przypadku 4
5 budynku B, światłowód ma być prowadzony do jednej z dwóch bliźniaczych pomieszczeń IT na piętrze (łącznie do dwóch z czterech takich pomieszczeń na piętrze). Dodatkowo wszystkie szafy znajdujące się na tym samym piętrze (w ramach jednego budynku) naleŝy równieŝ połączyć między sobą kablami światłowodowymi o tych samych parametrach oraz kablami miedzianymi kat 6 (4 kable). Wszystkie kable wchodzące do danej szafy w budynku B muszą mieć zapas umoŝliwiający przeniesienie szafy do sąsiedniego węzła (za ścianą) i ponowne podłączenie okablowania. UmoŜliwi to na Ŝyczenie Najemcy ewentualne inne zagospodarowanie pomieszczenia jednego węzła w bliźniaczej parze. 1.6 Rysunki koncepcji instalacji Punktów Odgałęzień Systemu POS nxrj 45 Uwzględniając planowane zagospodarowanie powierzchni biurowej dla ok stanowisk pracy, dokonano podziału stanowisk na poszczególne kondygnacje. W budynku B okablowanie podzielono na cztery strefy, które zakończono w węzłach IT. W budynku A okablowanie podzielono na trzy strefy, które zakończono w węzłach IT Na rysunkach zaznaczono proponowane trasy kablowe i lokalizację Punktów Odgałęzień Systemu (POS) przy których podano ilości kabli z szafy okablowania poziomego. 2. Normy Podstawa opracowania niniejszej specyfikacji są wytyczne zawarte w poniŝszych normach definiujących system okablowania strukturalnego. PN-EN : Technika informatyczna. Systemy okablowania strukturalnego. Część 1: Wymagania ogólne PN-EN : Technika informatyczna. Systemy okablowania strukturalnego. Część 2: Pomieszczenia biurowe PN-EN : Technika informatyczna. Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości PN-EN : Technika informatyczna Instalacja okablowania. Część 2: Planowanie i wykonawstwo instalacji wewnątrz budynków PN-EN 50346: Technika informatyczna. Instalacja okablowania. Badanie zainstalowanego okablowania PN-EN 50310: Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym 5
6 TIA/EIA-568-B.2 - Commercial Building Telecommunications Cabling Standard. Part 2: Balanced Twisted Pair Cabling Components TIA/EIA-568-B Commercial Building Telecommunications Cabling Standard. Part 2: Balanced Twisted Pair Components - Addendum 1 - Transmission Performance Specifications for 4-Pair 100 Ohm Category 6 Cabling ISO/IEC 11801: Information technology Generic cabling for customer premise 3. Wymagania ogólne. Producent systemu okablowania strukturalnego PoniŜej przedstawiono minimalne wymaganie jakie musi spełniać producent oferowanego okablowania strukturalnego. NaleŜy je potwierdzić przedstawieniem odpowiednich certyfikatów lub oświadczeń producenta. Dyrektywa RoSH Wszystkie komponenty systemu okablowania strukturalnego oferowane przez producenta muszą spełniać dyrektywę RoSH (ang. RoHS Restriction of use of hazardous substances) o numerze 2002/95/EC PARLAMENTU I RADY EUROPY z dnia 27 stycznia 2003r.w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym wraz z późniejszymi zmianami (2005/747/WE z dnia 21 października 2005 r.) oraz ROZPORZĄDZENIEM MINISTRA GOSPODARKI I PRACY z dnia 6 października 2004 (Dz.U. Nr 229, poz i 2310) w sprawie szczegółowych wymagań dotyczących ograniczenia wykorzystania w sprzęcie elektronicznym i elektrycznym niektórych substancji mogących negatywnie wpływać na środowisko. System okablowania strukturalnego PoniŜej przedstawiono minimalne wymaganie jakie musi spełniać oferowany system okablowania strukturalnego. NaleŜy je potwierdzić przedstawieniem odpowiednich certyfikatów lub oświadczeń producenta. Jednorodność komponentów Wszystkie elementy pasywne składające się na okablowanie strukturalne muszą być oznaczone nazwą lub znakiem firmowym, tego samego producenta okablowania i pochodzić z jednolitej oferty reprezentującej kompletny system. Nie dopuszcza się instalowania w torze transmisyjnym elementów pochodzących od róŝnych producentów w szczególności dotyczy to kabli transmisyjnych. 6
7 Program gwarancyjny Wykonane okablowanie strukturalne musi zostać objęte minimum 25-cio letnim certyfikatem gwarancyjnym wydanym przez producenta okablowania. W tym okresie powinny obowiązywać następujące gwarancje: Gwarancja komponentowa Wszystkie komponenty certyfikowanego systemu będą wolne od usterek materiałowych oraz wykończeniowych pod warunkiem ich prawidłowego montaŝu i eksploatacji. JeŜeli jakiekolwiek komponent w Certyfikowanym Systemie Okablowania zostanie uznany za wadliwy i uniemoŝliwiający poprawną transmisję sygnałów elektrycznych, producent naprawi te elementy lub wymieni je na nowe, aby umoŝliwić transmisję takich sygnałów. Gwarancja na działanie systemu Łącza/kanały Certyfikowanego Systemu Okablowania będą spełniać parametry wydajności zgodne z kategorią, której dotyczy certyfikat. JeŜeli wydajność Certyfikowanego Systemu Okablowania okaŝe się niezgodna z kategorią, której dotyczy certyfikat (na podstawie wyników zgodnych z normami procedur testowych), producent naprawi lub wymieni komponenty w celu zapewnienia wydajności, której dotyczy certyfikat. Gwarancja na aplikacje Certyfikowany System Okablowania będzie wolny od usterek uniemoŝliwiających działanie zgodnie z normami aplikacji i protokołów w ramach kategorii wydajności całego toru transmisyjnego, której dotyczy certyfikat. Dotyczy to aplikacji/protokołów uznawanych przez komitety normalizacyjne IEEE, ANSI i ATM Forum oraz przeznaczonych specjalnie do transmisji przy uŝyciu okablowania zdefiniowanego w normach TIA /EIA/ 568, ISO IEC 11801, EN JeŜeli Certyfikowany System Okablowania uniemoŝliwi uŝytkownikowi końcowemu korzystanie z aplikacji/protokołów zgodnie z kategorią wydajności systemu, której dotyczy certyfikat, producent przeprowadzi diagnozę problemu i naprawi lub dostarczy nowe komponenty, które zapewnią skuteczną transmisję tych aplikacji i protokołów. Certyfikaty niezaleŝnych laboratoriów Okablowanie strukturalne musi posiadać certyfikaty wydane przez niezaleŝne laboratorium badawcze potwierdzające zgodność z normami okablowania strukturalnego minimum w zakresie łącza (Permanent Link oraz Chanel). Szczegółowe wymagania dot. certyfikatów zostały zawarte poniŝej w specyfikacji poszczególnych elementów transmisyjnych. Wykonawca Instalacja okablowania strukturalnego powinna być wykonywana przez firmę posiadającą waŝne uprawnienia i certyfikat wydany przez producenta okablowania strukturalnego. W/w dokument naleŝy załączyć do oferty będącej przedmiotem niniejszego postępowania przetargowego. 7

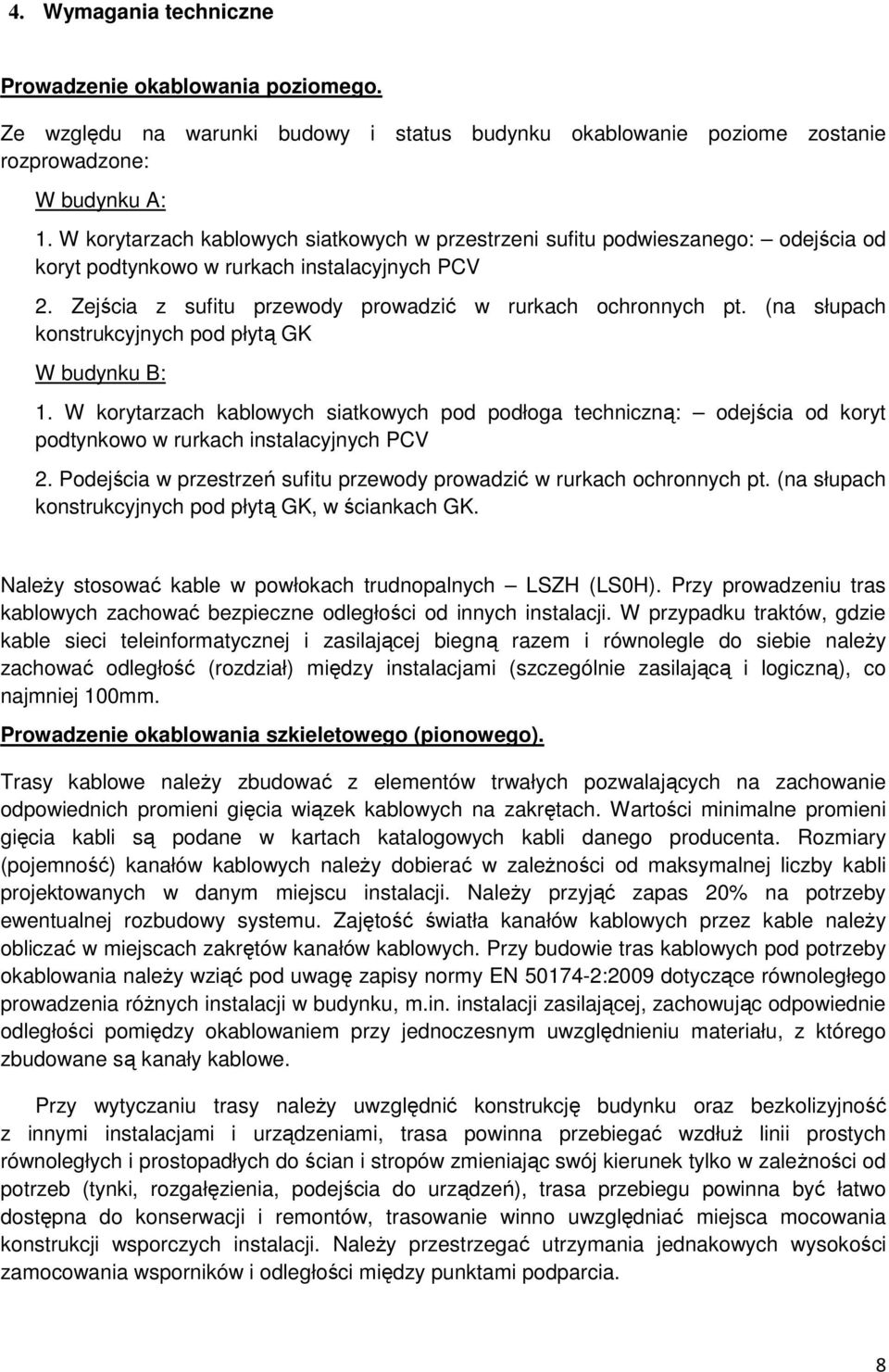

8 4. Wymagania techniczne Prowadzenie okablowania poziomego. Ze względu na warunki budowy i status budynku okablowanie poziome zostanie rozprowadzone: W budynku A: 1. W korytarzach kablowych siatkowych w przestrzeni sufitu podwieszanego: odejścia od koryt podtynkowo w rurkach instalacyjnych PCV 2. Zejścia z sufitu przewody prowadzić w rurkach ochronnych pt. (na słupach konstrukcyjnych pod płytą GK W budynku B: 1. W korytarzach kablowych siatkowych pod podłoga techniczną: odejścia od koryt podtynkowo w rurkach instalacyjnych PCV 2. Podejścia w przestrzeń sufitu przewody prowadzić w rurkach ochronnych pt. (na słupach konstrukcyjnych pod płytą GK, w ściankach GK. NaleŜy stosować kable w powłokach trudnopalnych LSZH (LS0H). Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji. W przypadku traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną razem i równolegle do siebie naleŝy zachować odległość (rozdział) między instalacjami (szczególnie zasilającą i logiczną), co najmniej 100mm. Prowadzenie okablowania szkieletowego (pionowego). Trasy kablowe naleŝy zbudować z elementów trwałych pozwalających na zachowanie odpowiednich promieni gięcia wiązek kablowych na zakrętach. Wartości minimalne promieni gięcia kabli są podane w kartach katalogowych kabli danego producenta. Rozmiary (pojemność) kanałów kablowych naleŝy dobierać w zaleŝności od maksymalnej liczby kabli projektowanych w danym miejscu instalacji. NaleŜy przyjąć zapas 20% na potrzeby ewentualnej rozbudowy systemu. Zajętość światła kanałów kablowych przez kable naleŝy obliczać w miejscach zakrętów kanałów kablowych. Przy budowie tras kablowych pod potrzeby okablowania naleŝy wziąć pod uwagę zapisy normy EN :2009 dotyczące równoległego prowadzenia róŝnych instalacji w budynku, m.in. instalacji zasilającej, zachowując odpowiednie odległości pomiędzy okablowaniem przy jednoczesnym uwzględnieniu materiału, z którego zbudowane są kanały kablowe. Przy wytyczaniu trasy naleŝy uwzględnić konstrukcję budynku oraz bezkolizyjność z innymi instalacjami i urządzeniami, trasa powinna przebiegać wzdłuŝ linii prostych równoległych i prostopadłych do ścian i stropów zmieniając swój kierunek tylko w zaleŝności od potrzeb (tynki, rozgałęzienia, podejścia do urządzeń), trasa przebiegu powinna być łatwo dostępna do konserwacji i remontów, trasowanie winno uwzględniać miejsca mocowania konstrukcji wsporczych instalacji. NaleŜy przestrzegać utrzymania jednakowych wysokości zamocowania wsporników i odległości między punktami podparcia. 8
9 Przy układaniu kabli miedzianych naleŝy stosować się do odpowiednich zaleceń producenta (tj. promienia gięcia, siły wciągania, itp.) Kable naleŝy mocować na drabinkach kablowych średnio co 30cm, zaleca się równieŝ w przypadku długich tras pionowych stosowanie stelaŝu zapasu kabla instalacyjnego średnio co 350cm w celu zmniejszenia do min napręŝeń występujących w kablach instalowanych w pionie. NaleŜy wystrzegać się nadmiernego ściskania kabli, deptania po kablach ułoŝonych na podłodze oraz załamywania kabli na elementach konstrukcji kanałów kablowych. Przy odwijaniu kabla z bębna bądź wyciąganiu kabla z pudełka nie naleŝy przekraczać maksymalnej siły ciągnięcia oraz zwracać uwagę na to, by na kablu nie tworzyły się węzły ani supły. Jeśli wykorzystuje się trasę kablową przechodzącą przez granicę strefy poŝarowej, światło jej otworu naleŝy zamknąć odpowiednią masą uszczelniającą, charakteryzującą się właściwościami nie gorszymi niŝ granica strefy, zgodnie z przepisami p.poŝ. i przymocować w miejscu jej instalacji przywieszkę z pełną informacją o tak zbudowanej granicy strefy. Punkty dystrybucyjne Szafy Szafy powinny spełniać poniŝsze wymagania: Szafy stojące powinny o wysokości min 47U. Wymiary podstawy 800x1000. Trzy komplety belek nośnych. Szafy powinny umoŝliwiać zamontowanie pionowych prowadnic kabli, tj. maskownic montowanych po obu stronach ramy 19 w które wpinane są plastikowe wieszaki pozwalające na prowadzenie wiązki kabli krosowych w pionie. Szafy powinny być dostępne jako zmontowane, gotowe do wstawienia lub do samodzielnego montaŝu (płaska paczka łatwa do transportu i wstawienia przez wąskie drzwi). Dostępne równieŝ bez osłon bocznych (osłony boczne dostępne osobno) Pokryte lakierem proszkowym w kolorze identycznym z kolorem paneli krosowych, porządkujących przebiegi kablowe, itp. Szafy wyposaŝone w wentylator sufitowy 4 wiatraki z termostatem, zapewniający wymianę powietrza w szafie oraz efektywne chłodzenie zainstalowanego tam sprzętu aktywnego. Szafy wyposaŝone w filtracyjną zaślepkę podłogową chroniącą przed zasysaniem kurzu do wnętrza szafy. MoŜliwość łączenia w zespoły kilku szaf. Szafy wyposaŝone w cokół umoŝliwiający wprowadzenie kabli z dowolnej strony. Cokoły powinny być wyposaŝone w ruchome stabilizatory chroniące szafę przed przewróceniem podczas wysuwania zainstalowanego wewnątrz sprzętu. 9
10 Konstrukcja w postaci lekkiego szkieletu stalowego zapewniającego duŝą wytrzymałość mechaniczną oraz niezbędną sztywność. Estetyczne, przeszklone drzwi przednie wyposaŝone w zamek. Uniwersalna konstrukcja drzwi powinna zapewniać moŝliwość otwierania na prawą lub lewą stronę. Demontowalne osłony boczne oraz osłonę tylną, zapewniające wygodny dostęp do wnętrza szafy z dowolnej strony. 19" rama montaŝową z moŝliwością praktycznie płynnej regulacji głębokości połoŝenia zapewniająca łatwość montaŝu dowolnego sprzętu. Regulowane stopki umoŝliwiające łatwe wypoziomowanie szafy nawet przy znacznych nierównościach podłogi. Pełne uziemienie wszystkich sekcji szafy bez konieczności osobnego zamawiania jakichkolwiek elementów uzupełniających. Szczotkowy przepust kablowy o duŝej pojemności minimalizujący przedostawanie się kurzu do wnętrza szafy. Szafa powinna posiadać moŝliwość wprowadzania kabli przez ścianę tylną (przepust na dole nad podłogą i na górze pod sufitem) oraz przez podłogę. Przepust szczotkowy montowany jest w wybranym miejscu, a pozostałe otwory zaślepiane są metalową zaślepką. Kabel Kabel powinny spełniać wymagania kat 6 wg. normy TIA/EIA-568B (ewentualnie odpowiednich części składowych TIA/EIA-568-B.1 i TIA/EIA-568-B.2) oraz klasy E wg. ISO nd edition:2002, EN nd edition:2002 i PN-EN-50173:2002. Kabel posiada 4 pary oznaczone kolorami: niebieskim, pomarańczowym, zielonym i brązowym. W obrębie pary pierwszy przewodnik jest w kolorze pary np. niebieskim, a drugi w kolorze pary i białym więc np. biało-niebieskim. Kabel powinien być ekranowany i posiadać konstrukcję F/UTP. Powłoka kabla powinna być w wykonaniu LSZH i w kolorze innym niŝ biały, szary i czerwony w celu odróŝnienia kabli logicznych okablowania strukturalnego od kabli innych instalacji teletechnicznych. 10
11 Wymaga się, aby w kablu zastosowano tzw. separator czyli dielektryczny elementem rozdzielający pary w kablu. Takie rozwiązanie poprawia parametry przesłuchowe (NEXT, ACR, FEXT) oraz wzmacnia kabel mechanicznie ułatwiając jego instalację oraz zmniejszając liczbę wadliwych torów w instalacji. Ośrodek transmisyjny (cztery splecione pary) powinien być odizolowany od ekranu za pomocą przezroczystej folii PCV. Ekran kabla powinien być wykonany z folii aluminiowej jednostronnie powierzchniowo lakierowanej w celu poprawienia izolacyjności. WzdłuŜ folii, po przewodzącej stronie, musi być prowadzony drut uziemieniowy. Gniazda Gniazda abonenckie obszaru roboczego wykonać w oparciu o ekranowane moduły kategorii 6 mocowane w odpowiednich adapterach dopasowujących do osprzętu elektroinstalacyjnego. Gniazda abonenckie powinny spełniać wymagania kat 6 wg normy ANSI/TIA-568-C.2 oraz klasy E wg ISO Wymagania dla gniazda: Gniazdo RJ45 powinno posiadać przesłonę przeciwkurzową wbudowaną w moduł. Przesłona powinna się chować podczas wpinania wtyku RJ45 w gniazdo. Panele Kable naleŝy zakończyć na ekranowanych panelach kategorii 6. Panel powinien posiadać 24 porty i wysokość 1U. Panele powinny spełniać wymagania kat 6 wg normy ANSI/TIA-568-C.2 oraz klasy E wg ISO Wymagania dla panela: Wysokość panela: 1U 11
12 Szkielet światłowodowy jednomodowy Pomiędzy szafami zgodnie ze schematem blokowym naleŝy ułoŝyć kable z odpowiednią ilością włókien i zakończyć je na panelach krosowych. owłoka kabla ma być wykonana z materiału niepalnego o statusie LSZH, tzn. podczas spalania wydziela niewielką ilość dymu który dodatkowo nie zawiera toksycznych substancji (tzw. halogenków), tak aby kabel mógł być instalowany bez przeszkód wewnątrz pomieszczeń. Pomiary okablowania Po zakończeniu prac instalacyjnych systemu okablowania strukturalnego naleŝy wykonać pomiary wszystkich poziomych torów komunikacyjnych oraz światłowodowe jak i miedziane okablowanie szkieletowe wewnętrzne. Pomiary muszą zostać wykonane na zgodność z kanałem lub łączem stałym wg norm TIA/EIA 568-B.2-1, PN-EN :2009 lub ISO/IEC 11801:2002 i zawierać wyniki dla takich parametrów jak: Mapa połączeń, Długości par, Tłumienność, Opóźnienie propagacji, RóŜnica opóźnień, 12
13 Rezystancja NEXT, PS NEXT ACR-N, PS ACR-N ACR-F, PS ACR-F RL Pomiary światłowodów naleŝy wykonać reflektometrem.. Pomiary światłowodów naleŝy wykonać z obu końców kaŝdego włókna. 5. Spis rysunków 13
14 1 A_TT1 1 A_TT1 2 A_TT2 3 A_TT3 4 A_TT4 5 A_TT5 INSTALACJA STRUKTURALNA (A) RZUT PIWNICY INSTALACJA STRUKTURALNA (A) RZUT PIWNICY INSTALACJA STRUKTURALNA (A) RZUT PARTERU INSTALACJA STRUKTURALNA (A) RZUT 1 PIĘTRA INSTALACJA STRUKTURALNA (A) RZUT 2 PIĘTRA INSTALACJA STRUKTURALNA (A) RZUT 3 PIĘTRA 6 A_TT6 SCHEMAT BLOKOWY LAN - BUD. A 7 A_TT7 WIDOK SZAFY LAN - BUD. A - POWTARZALNA 8 A_TT8 WIDOK SZAFY LAN - BUD. A - szafa media 9 B_TT1 Instalacja teletechniczna - rzut parteru 10 B_TT2 Instalacja teletechniczna - rzut piętra 1 11 B_TT3 Instalacja teletechniczna - rzut piętra 2 12 B_TT4 SCHEMAT BLOKOWY LAN - BUD. B 13 B_TT5 WIDOK SZAFY LAN - BUD. B - POWTARZALNA 14 B_TT6 WIDOK SZAFY LAN - BUD. B - szafa media 14
