REMS Cęgi zaciskowe REMS Pierścienie zaciskowe

Transkrypt

1 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe do powszechnie stosowanych systemów Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press Kształt zacisku Niemiecka jakość ACz Patent EP Patent US 6,739,172 B F EMS Cęgi zaciskowe/ EMS Pierścienie zaciskowe Wytrzymałe cęgi/pierścienie zaciskowe z kutej i odpowiednio hartowanej stali specjalnej. Kontury zaciskowe cęgów/pierścieni EMS są specyfi czne dla każdego systemu i odpowiadają konturom poszczególnych systemów zaciskowych. Zapewnia to bezproblemową zgodność i pewne zaciskanie. Szczęki cęgów/pierścieni zaciskowych posiadają precyzyjnie obrabiany kontur przy pomocy centrum obróbkowego CNC i maszynowo dokładnie zaokrąglony. Gwarantuje to znacznie mniejszy współczynnik tolerancji niż przy konturach tylko odlewanych. Napęd za pomocą wszystkich pras promieniowych fi rmy EMS (poza EMS Mini-Press ACC) i odpowiednich pras promieniowych innych producentów. Wszystkie cęgi oznaczone * wyposażono dodatkowo w złącze (Patent EP , Patent US 6,739,172) umożliwiające mocowanie ręcznego napędu prasy promieniowej EMS Eco-Press. Prosimy przeczytać i przestrzegać wskazówek oferenta/producenta systemu dotyczących wbudowania i montażu. Sam wybierz cęgi/pierścienie zaciskowe! Prosimy o wybranie systemu połączeń zaciskowych w tabeli obok oraz potrzebnych rozmiarów szczęk/pierścieni zaciskowych. Prosimy zwrócić uwagę, że systemy zaciskowe dla instalacji gazowych mogą być zaciskane tylko cęgami zaciskowymi/pierścieniami zaciskowymi które w tabeli są wyszczególnione na żółto. Do napędu pierścieni zaciskowych EMS (P) potrzebne są cęgi pośrednie (strona 158). Oznaczenia umożliwiające kontrolę wsteczną zgodnie z EN 1775:2007 Cęgi zaciskowe EMS z konturami P, M, V, SA, B, N i UP mają wykonane specjalne oznaczenie w konturze zaciskania, które po procesie zaciskania pozostawia trwały znak na zaciśniętej kształtce. Umożliwia to użytkownikowi sprawdzenie po procesie zaciskania czy zostały użyte odpowiednie cęgi do wykonania zacisku. Poprzez umożliwieniem kontroli wstecznej, EMS wypełnia zalecenia norm europejskich EN 1775:2007 dotyczących wykonania instalacji systemów zaciskowych do gazu. G H HA HE K KI M MT Fz N SA TH U UP US V VAU Przykład EMS cęgi zaciskowe M: Odcisk M na zaciśniętej złączce dla umożliwienia kontroli wstecznej zgodne EN 1775:2007 Umowa gwarancyjna patrz strona 160. Potwierdzenia zgodności patrz strona 159. VIC VP VX VX VUS 142

2 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press AC-FIX PESS H 12* (Global Piping Systems) H 25* Fz 12* Fz 16* Fz 20* Fz Fz VX 16* VX 20* AC-FIX PESS-MULTI (Global Piping Systems) H 25* Fz 16* Fz 20* Fz Fz ACOME MT ACz 12* ACz 16* ACz 20* ACz AHLSELL M A-press elförzinkad M 42 (P-3S) 3) M 54 (P-3S) 3) AHLSELL V A-press koppar AHLSELL A-press rostfritt M 42 (P-3S) 3) M 54 (P-3S) 3) AIBEL M PESSCLIM M 42 (P-3S) 3) M 54 (P-3S) 3) AIBEL M SETINOX M 42 (P-3S) 3) M 54 (P-3S) 3) ALB Sistema Multicapa APE Serie AP U 63 (P-3B) 3) APE Serie AP Gas ASTM F 1807 US ⅜"* (Fittings with US ½"* Copper Crimp US ¾"* ing for PEX US 1"* tubing) US 1 ¼" US 1 ½" US Bampi BALPEX TH 14* (serie MP) Bampi BALPEX Gas BABI H 12* EASYPESS (Industrial Blansol) H 25* Fz 12* Fz 16* Fz 20* Fz Fz U 63 (P-3B) 3) U 75 (P-3B) 3) BABI H 14* MULTIPEX (Industrial Blansol) H 25* Fz 16* Fz 18* Fz 20* Fz Fz TH 75 (P-3B)3) U 63 (P-3B) 3) U 75 (P-3B) 3) BEGETUBE/ B 14* IVA B 18* F F 75 (P-3B) 3) BASELI Fz 16* Pressfi tting PE-X Fz 20* Fz Fz BASELI Pressfi tting Multicapa Do systemów zaciskowych dla instalacji gazowych można stosowac tylko oznaczone w tabeli kolorem żółtym cęgi/pierścienie zaciskowe. Uwzględnić przedmiotowe przepisy krajowe. * Te cęgi zaciskowe pasują także do ręcznej prasy promieniowej EMS Eco-Press. Uwzględnić przedmiotowe przepisy krajowe. 1) Stosowane tylko dla cęgów zaciskowych od oznaczenia 108 (1. kwartał 2008), 208 (2. kwartał 2008) itd. Oznaczenia te znajdują się na każdej szczęce zaciskowej. 2) Dla tego systemu zaciskowego niedozwolone jest zaciskanie kształtek przy pomocy ręcznych pras promieniowych. 3) Do napędu pierścieni zaciskowych (P) wymagana jest cęga pośrednia, patrz str ) Złączki z czerwonego mosiądzu (ProPress XL)muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku VUS, a złączki z miedzi (ProPress XL-C) i ze stali nierdzewnej pierścieniami zaciskowymi o kształcie zacisku VUSF. 5) Do zastosowania z odpowiednimi wkładkami zaciskowymi. 6) Złączki z czerwonego mosiądzu (Sanpress XL) muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku V, a złączki z miedzi (Profi press XL, Profi press G XL), stali węglowej (Prestabo XL) i ze stali nierdzewnej (Sanpress Inox XL, Sanpress Inox G XL) pierścieniami zaciskowymi o kształcie zacisku VF. Zgodność narzędzi zaciskowych EMS do systemów zaciskowych: stan na Aktualny stan zawsze do pobrania z internetu: Pobieranie Katalogi i prospekty EMS Katalog. Cęgi zaciskowe/pierścienie zaciskowe dla innych systemów zaciskowych na zapytanie 143

3 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press Brass Form Press Form Pex Brass Form Press Form Pex-Al-Pex Brass & Fittings Fz 16* Pressman Fz 18* Multicapa ACz 20* Fz Fz Brass & Fittings Fz 16* etipress Fz 18* ACz 20* Fz Fz BASSTECH MULTItermoSAN Brasspress BOEN BALLOFIX PES Business Key MT-PESS (inox) M 42 (P-3S) 3) M 54 (P-3S) 3) Cello Products VUS ½" (OD 15,9 mm) >B< Press VUS ¾" (OD 22,2 mm) VUS 1" (OD 28,6 mm) VUS 1¼" (OD 34,9 mm) VUS 1½" (OD 41,3 mm) VUS 2" (OD 54,0 mm) Climatek TH 14* Clima Therm H 40 A (4G) ClouSet Press TH 14* Comap V Sudopress Cu V Visu-Control V Comap V Sudopress V Cu Visu-Control Gas V Comap V Sudopress Cu V Visu-Control Solar V Comap Fz 12* PEXPress Fz 16* Fz 20* Fz Comap TH 14* SKINPress Visu-Control Comap SKINPress Visu-Control Gas COMISA TH 14* Press System H 14* B 14* B 18* COMISA Press System Gas CONEL CONNECT MULTI (NW 26) VP 16* VP 20* VP DIWAsystems TH 14* DW Verbundrohr multitubo systems U 63 (P-3B) 3) U 75 (P-3B) 3) EBILLE Isomonfl ex EBILLE Monfl ex U 63 (P-3B) 3) U 75 (P-3B) 3) egeda Comisa egeda Baronio V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Elkhart VUS ½" (OD 15,9 mm) APOLLOXPESS VUS ¾" (OD 22,2 mm) Fittings Copper VUS 1" (OD 28,6 mm) and Low-Lead VUS 1¼" (OD 34,9 mm) Brass VUS 1½" (OD 41,3 mm) VUS 2" (OD 54,0 mm) Elkhart VUSF 2½" (P-3B) 3) APOLLOXPESS (OD 66,7 mm) LD-C Fittings VUSF 3" (P-3B) 3) Copper (OD 79,4 mm) VUSF 4" (P-3B) 3) (OD 104,8 mm) EMMETI GEPEX- FIVPESS EMPU TH 14* TH 15* EUACCODI SYCPESS STAINLESS STEEL PESS FITTINGS M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) EUACCODI SYCPESS CABON STEEL PESS FITTINGS M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) EUOTUBI M Europa C-STAHL PESSFITTING SISTEM 1) M 42 (P-3S) 3) M 54 (P-3S) 3)

4 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press EUOTUBI Europa INOX PESSFITTING SISTEM 1) M 42 (P-3S) 3) M 54 (P-3S) 3) FA ubinetterie TH 14* PESSFA H 14* U 63 (P-3B) 3) F.B.Q. BAONIO V BQ press V V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) F.B.Q. BAONIO BQ press carbon steel V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) F.B.Q. BAONIO BQ press gas V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) FELSINEA TECH TH 14* Felsineapress Fercofl oor Fz 16* DUO Press Fz 20* FECO PEX Fz Fz Fercofl oor Fz 16* DUO Press Fz 20* MULTIFE Fz Fz FILTUBE FTB Filpress FTB FTB FTB FTB M 42 (P-3S) 3) M 54 (P-3S) 3) FILTUBE Instalpress Carbon Steel M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) FILTUBE Instalpress Copper M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) FILTUBE Instalpress Inox M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Fittings Estándar Fz 16* ECO-PESS Fz 20* Fz Fz Fittings Estándar Fz 16* MULTICAPA Fz 18* Fz 20* Fz Fz Fittings Estándar Fz 16* PE-X Fz 20* Fz Fz FOHS HEIZTECHNIK FOHSPESS FONAA ForPress FABO V FABOPESS AME (Cu) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) FABO V FABOPESS AME (Cu) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) FABO V FABOPESS INOX 316 V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Do systemów zaciskowych dla instalacji gazowych można stosowac tylko oznaczone w tabeli kolorem żółtym cęgi/pierścienie zaciskowe. Uwzględnić przedmiotowe przepisy krajowe. * Te cęgi zaciskowe pasują także do ręcznej prasy promieniowej EMS Eco-Press. Uwzględnić przedmiotowe przepisy krajowe. 1) Stosowane tylko dla cęgów zaciskowych od oznaczenia 108 (1. kwartał 2008), 208 (2. kwartał 2008) itd. Oznaczenia te znajdują się na każdej szczęce zaciskowej. 2) Dla tego systemu zaciskowego niedozwolone jest zaciskanie kształtek przy pomocy ręcznych pras promieniowych. 3) Do napędu pierścieni zaciskowych (P) wymagana jest cęga pośrednia, patrz str ) Złączki z czerwonego mosiądzu (ProPress XL)muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku VUS, a złączki z miedzi (ProPress XL-C) i ze stali nierdzewnej pierścieniami zaciskowymi o kształcie zacisku VUSF. 5) Do zastosowania z odpowiednimi wkładkami zaciskowymi. 6) Złączki z czerwonego mosiądzu (Sanpress XL) muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku V, a złączki z miedzi (Profi press XL, Profi press G XL), stali węglowej (Prestabo XL) i ze stali nierdzewnej (Sanpress Inox XL, Sanpress Inox G XL) pierścieniami zaciskowymi o kształcie zacisku VF. Zgodność narzędzi zaciskowych EMS do systemów zaciskowych: stan na Aktualny stan zawsze do pobrania z internetu: Pobieranie Katalogi i prospekty EMS Katalog. Cęgi zaciskowe/pierścienie zaciskowe dla innych systemów zaciskowych na zapytanie 145

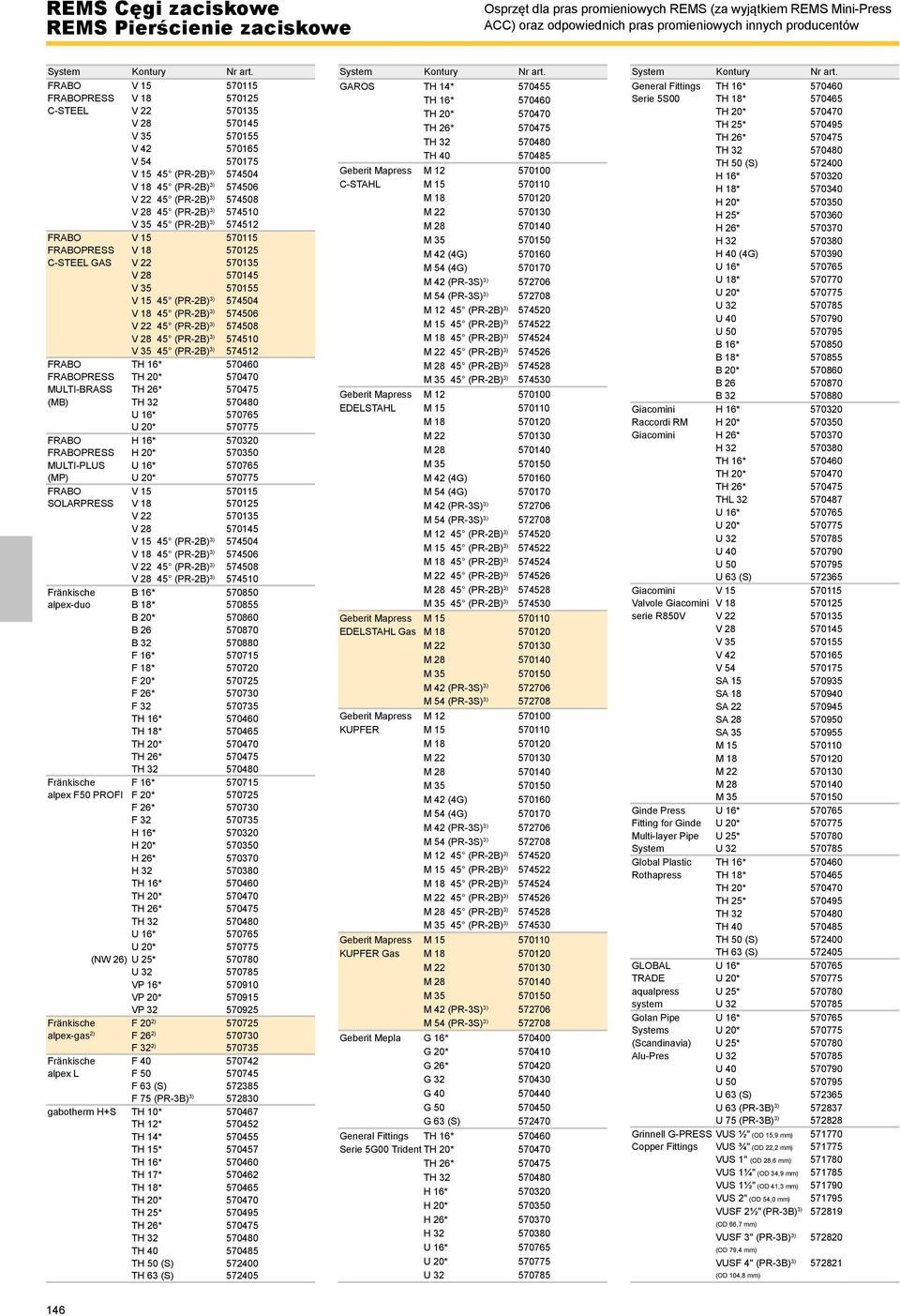

5 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press FABO FABOPESS C-STEEL V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) FABO FABOPESS C-STEEL GAS V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) FABO FABOPESS MULTI-BASS (MB) FABO FABOPESS MULTI-PLUS (MP) FABO SOLAPESS V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Fränkische alpex-duo B 18* F 18* Fränkische alpex F50 POFI (NW 26) VP 16* VP 20* VP Fränkische F 20 2) alpex-gas 2) F 26 2) F 32 2) Fränkische F alpex L F 75 (P-3B) 3) gabotherm H+S TH 10* TH 12* TH 14* TH 15* GAOS TH 14* Geberit Mapress M C-STAHL M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Geberit Mapress M EDELSTAHL M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Geberit Mapress EDELSTAHL Gas M 42 (P-3S) 3) M 54 (P-3S) 3) Geberit Mapress M KUPFE M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Geberit Mapress KUPFE Gas M 42 (P-3S) 3) M 54 (P-3S) 3) Geberit Mepla G 16* G 20* G 26* G G G G 63 (S) General Fittings Serie 5G00 Trident General Fittings Serie 5S00 H 25* B 18* Giacomini accordi M Giacomini Giacomini Valvole Giacomini serie 850V SA SA SA Ginde Press Fitting for Ginde Multi-layer Pipe System Global Plastic othapress GLOBAL TADE aqualpress system Golan Pipe Systems (Scandinavia) Alu-Pres U 63 (P-3B) 3) U 75 (P-3B) 3) Grinnell G-PESS VUS ½" (OD 15,9 mm) Copper Fittings VUS ¾" (OD 22,2 mm) VUS 1" (OD 28,6 mm) VUS 1¼" (OD 34,9 mm) VUS 1½" (OD 41,3 mm) VUS 2" (OD 54,0 mm) VUSF 2½" (P-3B) 3) (OD 66,7 mm) VUSF 3" (P-3B) 3) (OD 79,4 mm) VUSF 4" (P-3B) 3) (OD 104,8 mm)

6 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press GS TH 14* Wärmesysteme System TH GS Wärmesysteme System V GSP Group USMetrix HAGOS HakaGerodur TH 10* HakaGerodur- TH 11,6* System TH 12* TH 14* HakaGerodur HAKASAN Harden 2000 B-Hidro Harden 2000 TH 14* Poly-Pex 2000 Harden 2000 Poly-Pex Gas HASTINIK Hastinik/Hitpress M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) heima-press HELIOMA Klimapress U 63 (P-3B) 3) U 75 (P-3B) 3) HELIOMA Fz 16* romapress Fz 20* Fz Fz Henco TH 14* HE HE Henco Gas HE HE Herotec TEMPUS-PESS PLUS H 25* U 63 (P-3B) 3) U 75 (P-3B) 3) Herz pipefi x TH 10* TH 14* TH 15* TH 75 (P-3B) 3) HITEC Sistema TH 14* Multistrato Hopewell press fi t system M 42 (P-3S) 3) M 54 (P-3S) 3) Hydro-Air US ⅜"* Systems US ½"* Hydro-Plumb US ¾"* Plus PEX US 1"* US 1 ¼" Hydro-Air U 16* (½") Systems U 20* (⅝") Hydro-Flex U 25* (¾") PEX-AL-PEX U 32 (1") IBP >B< Flex U 63 (P-3B) 3) U 75 (P-3B) 3) IBP >B< Press V V V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) IBP >B< Press V Carbon V V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) IBP >B< Press Gas V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) IBP >B< Press Inox V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Do systemów zaciskowych dla instalacji gazowych można stosowac tylko oznaczone w tabeli kolorem żółtym cęgi/pierścienie zaciskowe. Uwzględnić przedmiotowe przepisy krajowe. * Te cęgi zaciskowe pasują także do ręcznej prasy promieniowej EMS Eco-Press. Uwzględnić przedmiotowe przepisy krajowe. 1) Stosowane tylko dla cęgów zaciskowych od oznaczenia 108 (1. kwartał 2008), 208 (2. kwartał 2008) itd. Oznaczenia te znajdują się na każdej szczęce zaciskowej. 2) Dla tego systemu zaciskowego niedozwolone jest zaciskanie kształtek przy pomocy ręcznych pras promieniowych. 3) Do napędu pierścieni zaciskowych (P) wymagana jest cęga pośrednia, patrz str ) Złączki z czerwonego mosiądzu (ProPress XL)muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku VUS, a złączki z miedzi (ProPress XL-C) i ze stali nierdzewnej pierścieniami zaciskowymi o kształcie zacisku VUSF. 5) Do zastosowania z odpowiednimi wkładkami zaciskowymi. 6) Złączki z czerwonego mosiądzu (Sanpress XL) muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku V, a złączki z miedzi (Profi press XL, Profi press G XL), stali węglowej (Prestabo XL) i ze stali nierdzewnej (Sanpress Inox XL, Sanpress Inox G XL) pierścieniami zaciskowymi o kształcie zacisku VF. Zgodność narzędzi zaciskowych EMS do systemów zaciskowych: stan na Aktualny stan zawsze do pobrania z internetu: Pobieranie Katalogi i prospekty EMS Katalog. Cęgi zaciskowe/pierścienie zaciskowe dla innych systemów zaciskowych na zapytanie 147

7 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press IBP >B< Press Solar V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Idrosanitaria Bonomi Homegas Idrosanitaria Bonomi Idropress IDOSISTEMI Ta-Press F IPA IPANA-Press TH 10* TH 11,6* TH 12* TH 14* TH 15* TH 22* TH TH 75 (P-3B) 3) IPALPEX TH 14* (Industrie du Plastique et Accessoires) IPLEX K16/P18* PIPELINES PF 22* AUSTALIA Iplex Pro-fi t IPLEX K16/P18* PIPELINES K/20* AUSTALIA K/25* Iplex K1 K (Gas) K1/ K1/ IPLEX K16/P18* PIPELINES K/20* AUSTALIA K/25* Iplex K2 ISOLTUBEX Fz 16* ISOLPEX Fz 20* FIz FIz ISOLTUBEX Fz 16* Multicapa Fz 20* FIz FIz U 63 (P-3B) 3) ISOTUBI NUMEPESS M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) IVA ALPEX-GAS IVA B 14* Ivar-Press B 18* F IVA MULTI PESS GAS IVA MULTI PESS GAS ITALIA IVA Multi Press MP F 18* F H 25* B 18* IVA Multi Press Leak (MPL) IVA Plastic Multi Press PMP H 25* IVA Plastic Multi Press Leak (PMPL) Jäger H 14* aquapress H H 17* Jäger Niropress Typ M M 42 (P-3S) 3) M 54 (P-3S) 3) Jarafl ex- TH 14* Presssystem KAN KAN-therm 148

8 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press KAN KAN-therm LBP TH 14* KAN KAN-therm M 18 1) Inox M 42 (P-3S) 3) M 54 (P-3S) 3) KAN KAN-therm M 18 1) Steel M 42 (P-3S) 3) M 54 (P-3S) 3) KEMBLA VAU 15 (OD 12,7 mm) KemPress VAU 20 (OD 19,1 mm) (AUS) VAU 25 (OD 25,4 mm) VAU 32 (OD 31,8 mm) VAU 40 (OD 38,1 mm) VAU 50 (OD 50,8 mm) KEMBLA VAU 15 (OD 12,7 mm) KemPress Gas VAU 20 (OD 19,1 mm) (AUS) VAU 25 (OD 25,4 mm) VAU 32 (OD 31,8 mm) VAU 40 (OD 38,1 mm) VAU 50 (OD 50,8 mm) KE KELIT KELIT KELOX U 75 (P-3B) 3) KE KELIT steelfix C-Stahl M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) KE KELIT steelfix Edelstahl M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) KISAN KI 16* Kisan KD KI 20* KI 25* KISAN KI 16* Kisan WL KI 20* KI 25* KI KISAN KI 16* Kisan WM KI 20* KI 25* KI KISAN Kisan W KISAN Kistal C M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) KISAN Kistal Inox M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) KME Q-tec TH 14* Largo- TH 12* Presssystem TH 14* LECHA ALCOBAPEX LECHA COBAPEX LEGEND-PESS VUS ½" (OD 15,9 mm) press fi tting VUS ¾" (OD 22,2 mm) system VUS 1" (OD 28,6 mm) VUS 1¼" (OD 34,9 mm) VUS 1½" (OD 41,3 mm) VUS 2" (OD 54,0 mm) LK Systems V LK >B<Press V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) LK Systems V LK >B<Press Elförzinkat V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) LK Systems LK >B<Press Gas V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) LK Systems LK Universal LVI-DAHL Altech-Alupex Mair Heiztechnik M Gomafi x Cu/E M 18 1) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Mair Heiztechnik H 11,5* Gomafi x M H 14* Mair Heiztechnik H 11,5* M-Press H 14* Do systemów zaciskowych dla instalacji gazowych można stosowac tylko oznaczone w tabeli kolorem żółtym cęgi/pierścienie zaciskowe. Uwzględnić przedmiotowe przepisy krajowe. * Te cęgi zaciskowe pasują także do ręcznej prasy promieniowej EMS Eco-Press. Uwzględnić przedmiotowe przepisy krajowe. 1) Stosowane tylko dla cęgów zaciskowych od oznaczenia 108 (1. kwartał 2008), 208 (2. kwartał 2008) itd. Oznaczenia te znajdują się na każdej szczęce zaciskowej. 2) Dla tego systemu zaciskowego niedozwolone jest zaciskanie kształtek przy pomocy ręcznych pras promieniowych. 3) Do napędu pierścieni zaciskowych (P) wymagana jest cęga pośrednia, patrz str ) Złączki z czerwonego mosiądzu (ProPress XL)muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku VUS, a złączki z miedzi (ProPress XL-C) i ze stali nierdzewnej pierścieniami zaciskowymi o kształcie zacisku VUSF. 5) Do zastosowania z odpowiednimi wkładkami zaciskowymi. 6) Złączki z czerwonego mosiądzu (Sanpress XL) muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku V, a złączki z miedzi (Profi press XL, Profi press G XL), stali węglowej (Prestabo XL) i ze stali nierdzewnej (Sanpress Inox XL, Sanpress Inox G XL) pierścieniami zaciskowymi o kształcie zacisku VF. Zgodność narzędzi zaciskowych EMS do systemów zaciskowych: stan na Aktualny stan zawsze do pobrania z internetu: Pobieranie Katalogi i prospekty EMS Katalog. Cęgi zaciskowe/pierścienie zaciskowe dla innych systemów zaciskowych na zapytanie 149

9 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press Ma.s.ter System TH 14* METALGUP Fz 16* PESSMASTE PexGrup Fz 20* Fz Fz METALGUP MultiGrup H 14* MULTITHEM PESSSYSTEM TH 75 (P-3B) 3) Multicapas Fz 16* Industrial Fz 20* AIS PEX Fz Fz U 63 (P-3B) 3) MAXITUB Fz 12* MAXIPESS Fz 16* Fz 20* Fz Fz MAXITUB TH 14* METALPEX MEGAO H 11,5* HAKAPESS H 14* H 17* MEGAO MEGAPESS F MEGAO MEGAPESS MP F MEGAO MEGAPESS MPL F Multicapas MT 20* Industrial MT 25* multitubo systems MT MC U 63 (P-3B) 3) U 75 (P-3B) 3) Multicapas Industrial multitubo systems H 25* MM MT 20* MT 25* MT Fz 16* Fz 20* Fz Fz NEUTHEM MEKUPESS-HT NIBCO (USA) VUS ½" (OD 15,9 mm) Press System VUS ¾" (OD 22,2 mm) Copper VUS 1" (OD 28,6 mm) VUS 1¼" (OD 34,9 mm) VUS 1½" (OD 41,3 mm) VUS 2" (OD 54,0 mm) Nicoll Fluxo TH 75 (P-3B) 3) Nicoll Fluxo Gas NIOTEC PESSFITTING N.T.M. TH 14* WINNY-AL H 14* NUPIGECO Multinupi U 63 (P-3B) 3) Nussbaum VP 16* Optifl ex Press VP 20* VP 25* VP Nussbaum Optipress Aquaplus VF 64,0 (P-3B) 3) VF 76,1 (P-3B) 3) VF 88,9 (P-3B) 3) VF 108,0 (P-3B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Nussbaum Optipress-Gaz VF 64,0 (P-3B) 3) VF 76,1 (P-3B) 3) VF 88,9 (P-3B) 3) VF 108,0 (P-3B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Nussbaum Optipress-Therm VF 64,0 (P-3B) 3) VF 76,1 (P-3B) 3) VF 88,9 (P-3B) 3) VF 108,0 (P-3B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) O.M.T. - Press Oteraccordi M Oter Tecno 1) M 42 (P-3S) 3) M 54 (P-3S) 3)

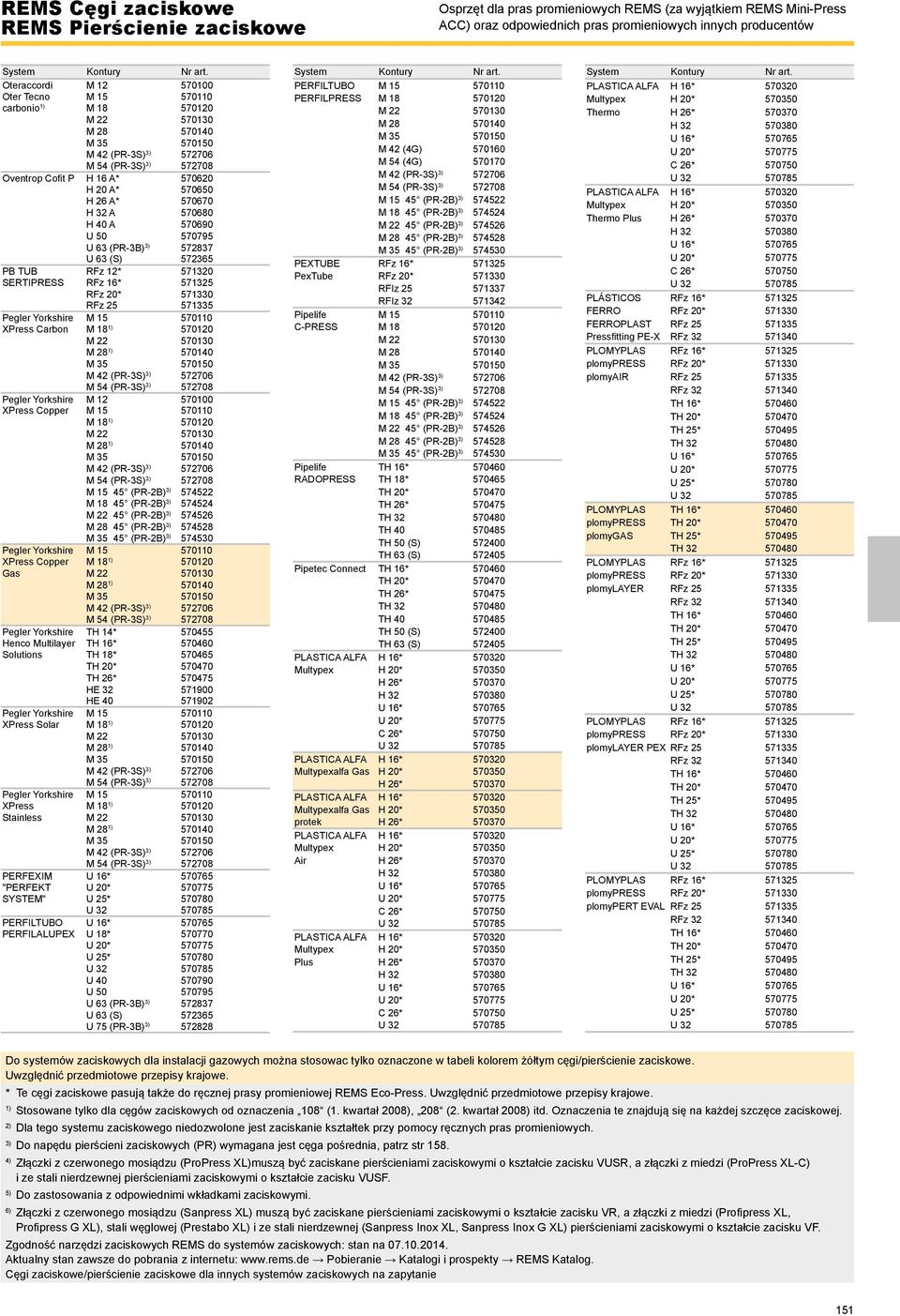

10 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press Oteraccordi M PEFILTUBO Oter Tecno PEFILPESS carbonio 1) M 42 (P-3S) 3) M 54 (P-3S) 3) Oventrop Cofi t P H 16 A* H 20 A* H 26 A* H 32 A H 40 A U 63 (P-3B) 3) PB TUB Fz 12* SETIPESS Fz 16* Fz 20* Fz Pegler Yorkshire XPress Carbon M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) Pegler Yorkshire M XPress Copper M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Pegler Yorkshire XPress Copper M 18 1) Gas M 42 (P-3S) 3) M 54 (P-3S) 3) Pegler Yorkshire TH 14* Henco Multilayer Solutions HE HE Pegler Yorkshire XPress Solar M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) Pegler Yorkshire XPress M 18 1) Stainless M 42 (P-3S) 3) M 54 (P-3S) 3) PEFEXIM "PEFEKT SYSTEM" PEFILTUBO PEFILALUPEX U 63 (P-3B) 3) U 75 (P-3B) 3) M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) PEXTUBE Fz 16* PexTube Fz 20* FIz FIz Pipelife C-PESS M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Pipelife ADOPESS Pipetec Connect PLASTICA ALFA Multypex PLASTICA ALFA Multypexalfa Gas PLASTICA ALFA Multypexalfa Gas protek PLASTICA ALFA Multypex Air PLASTICA ALFA Multypex Plus PLASTICA ALFA Multypex Thermo PLASTICA ALFA Multypex Thermo Plus PLÁSTICOS Fz 16* FEO Fz 20* FEOPLAST Fz Pressfi tting PE-X Fz PLOMYPLAS Fz 16* plomypess Fz 20* plomyai Fz Fz PLOMYPLAS plomypess plomygas PLOMYPLAS Fz 16* plomypess Fz 20* plomylaye Fz Fz PLOMYPLAS Fz 16* plomypess Fz 20* plomylaye PEX Fz Fz PLOMYPLAS Fz 16* plomypess Fz 20* plomypet EVAL Fz Fz Do systemów zaciskowych dla instalacji gazowych można stosowac tylko oznaczone w tabeli kolorem żółtym cęgi/pierścienie zaciskowe. Uwzględnić przedmiotowe przepisy krajowe. * Te cęgi zaciskowe pasują także do ręcznej prasy promieniowej EMS Eco-Press. Uwzględnić przedmiotowe przepisy krajowe. 1) Stosowane tylko dla cęgów zaciskowych od oznaczenia 108 (1. kwartał 2008), 208 (2. kwartał 2008) itd. Oznaczenia te znajdują się na każdej szczęce zaciskowej. 2) Dla tego systemu zaciskowego niedozwolone jest zaciskanie kształtek przy pomocy ręcznych pras promieniowych. 3) Do napędu pierścieni zaciskowych (P) wymagana jest cęga pośrednia, patrz str ) Złączki z czerwonego mosiądzu (ProPress XL)muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku VUS, a złączki z miedzi (ProPress XL-C) i ze stali nierdzewnej pierścieniami zaciskowymi o kształcie zacisku VUSF. 5) Do zastosowania z odpowiednimi wkładkami zaciskowymi. 6) Złączki z czerwonego mosiądzu (Sanpress XL) muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku V, a złączki z miedzi (Profi press XL, Profi press G XL), stali węglowej (Prestabo XL) i ze stali nierdzewnej (Sanpress Inox XL, Sanpress Inox G XL) pierścieniami zaciskowymi o kształcie zacisku VF. Zgodność narzędzi zaciskowych EMS do systemów zaciskowych: stan na Aktualny stan zawsze do pobrania z internetu: Pobieranie Katalogi i prospekty EMS Katalog. Cęgi zaciskowe/pierścienie zaciskowe dla innych systemów zaciskowych na zapytanie 151

11 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press PLOMYPLAS Fz 16* POLYSAN TH 14* IFENG U plomypess Fz 20* Handelsges. PESS FITTING plomypex Fz m.b.h. & Co KG (F5) Fz (Krems/Öster- reich) POLYSAN-Henco- Press-System HE HE POLYSAN (España) U 63 (P-3B) 3) ainbow U 75 (P-3B) 3) IFENG TH PLOMYPLAS Fz 16* PESS FITTING plomypess Fz 20* (F9) plomypex EVAL Fz Fz U 63 (P-3B) 3) PLUMBING PLUS VAU 15 (OD 12,7 mm) PESS PLUS VAU 20 (OD 19,1 mm) (AUS) VAU 25 (OD 25,4 mm) VAU 32 (OD 31,8 mm) VAU 40 (OD 38,1 mm) VAU 50 (OD 50,8 mm) VAUF 65 (P-3B) 3) (OD 63,5 mm) VAUF 80 (P-3B) 3) (OD 76,2 mm) VAUF 100 (P-3B) 3) (OD 101,6 mm) POLYPIPE POLYPESS F F 75 (P-3B) 3) POLYPIPE TH 10* POLYSUE TH 15* TH 22* TH POLYSAN Handelsges. m.b.h. & Co KG (Krems/Öster- reich) POLYSAN- M 42 (P-3S) 3) Edelstahl M 54 (P-3S) 3) Press-System M (P-2B) 3) Gas M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) POLYSAN Handelsges. m.b.h. & Co KG (Krems/Öster- reich) POLYSAN- M 42 (P-3S) 3) C-Stahl-Press- M 54 (P-3S) 3) System M M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) POLYSAN Handelsges. m.b.h. & Co KG (Krems/Öster- reich) POLYSAN- C-Stahl-Press- System V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) POLYSAN Handelsges. m.b.h. & Co KG (Krems/Öster- reich) POLYSAN- M 42 (P-3S) 3) Edelstahl M 54 (P-3S) 3) Press-System M (P-2B) 3) Wasser M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) POLYSAN TH 14* Handelsges. m.b.h. & Co KG (Krems/Öster- reich) POLYSAN- Press-System TH 75 (P-3B) 3) Prandelli H 14* Multyrama Pf Prandelli Multyrama Pfm PASKI TH 10* BAVAIA-press TH 14* accorderie Metalliche aespes 1) M 42 (P-3S) 3) M 54 (P-3S) 3) accorderie Metalliche inoxpes 1) M 42 (P-3S) 3) M 54 (P-3S) 3) accorderie Metalliche steelpes 1) M 42 (P-3S) 3) M 54 (P-3S) 3) BM Tita-gas BM Tita-fi x B 14* B 18* F 18* H 14* TH 14* edi Nicoll Fluxo TH 75 (P-3B) 3) edi Nicoll Fluxo Gas IQUIE Fz 12* A SETI Fz 16* Fz 20* Fz ofi x Climatrix hinopex TH 14* oth N 14* N 17* N 20* N 25/ N N 40 (P-3S) 3) N 50 (P-3S) 3) N 63 (P-3B) 3) oth Nordic N Alu-LaserPlus/ N PressCheck 2) N 25/ (DNK-NO-SWE-FIN) N N 40 (P-3S) 3) N 50 (P-3S) 3) ubinetterie Bresciane Bonomi TUBO INOX M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) ubinetterie Bresciane Bonomi TUBO STEEL M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) ubinetterie TH 14* Bresciane Bonomi TUBO PESS ubinetterie Bresciane Bonomi TUBO PESS GAS Sa.MI plastic TH 14* Sa.MI plastic Multistrato Gas SANHA TH 14* fi t-press Serie

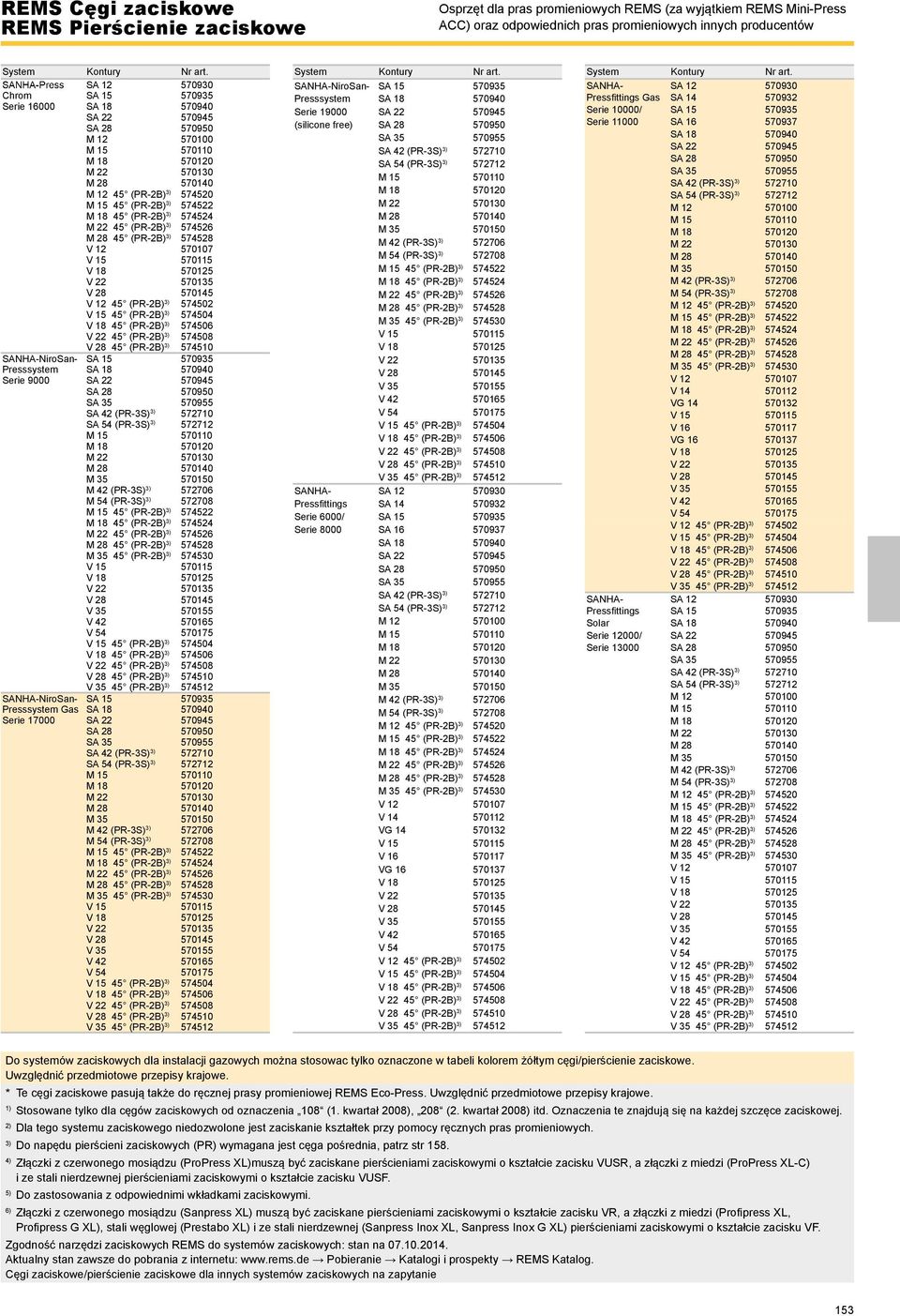

12 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press SANHA-Press SA SANHA-NiroSan- SA SANHA- SA Chrom SA Presssystem SA Pressfi ttings Gas SA Serie SA Serie SA Serie 10000/ SA SA (silicone free) Serie SA M SA SA 42 (P-3S) 3) SA SA 54 (P-3S) 3) SA 42 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SANHA-NiroSan- SA Presssystem SA Serie 9000 SA SA 42 (P-3S) 3) SA 54 (P-3S) 3) M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SANHA-NiroSan- SA Presssystem Gas SA Serie SA SA 42 (P-3S) 3) SA 54 (P-3S) 3) M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SANHA- SA Pressfi ttings SA Serie 6000/ SA Serie 8000 SA SA SA SA 42 (P-3S) 3) SA 54 (P-3S) 3) M M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V V VG V VG V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SA 54 (P-3S) 3) M M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V V VG V VG V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SANHA- SA Pressfi ttings SA Solar SA Serie 12000/ SA Serie SA 42 (P-3S) 3) SA 54 (P-3S) 3) M M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Do systemów zaciskowych dla instalacji gazowych można stosowac tylko oznaczone w tabeli kolorem żółtym cęgi/pierścienie zaciskowe. Uwzględnić przedmiotowe przepisy krajowe. * Te cęgi zaciskowe pasują także do ręcznej prasy promieniowej EMS Eco-Press. Uwzględnić przedmiotowe przepisy krajowe. 1) Stosowane tylko dla cęgów zaciskowych od oznaczenia 108 (1. kwartał 2008), 208 (2. kwartał 2008) itd. Oznaczenia te znajdują się na każdej szczęce zaciskowej. 2) Dla tego systemu zaciskowego niedozwolone jest zaciskanie kształtek przy pomocy ręcznych pras promieniowych. 3) Do napędu pierścieni zaciskowych (P) wymagana jest cęga pośrednia, patrz str ) Złączki z czerwonego mosiądzu (ProPress XL)muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku VUS, a złączki z miedzi (ProPress XL-C) i ze stali nierdzewnej pierścieniami zaciskowymi o kształcie zacisku VUSF. 5) Do zastosowania z odpowiednimi wkładkami zaciskowymi. 6) Złączki z czerwonego mosiądzu (Sanpress XL) muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku V, a złączki z miedzi (Profi press XL, Profi press G XL), stali węglowej (Prestabo XL) i ze stali nierdzewnej (Sanpress Inox XL, Sanpress Inox G XL) pierścieniami zaciskowymi o kształcie zacisku VF. Zgodność narzędzi zaciskowych EMS do systemów zaciskowych: stan na Aktualny stan zawsze do pobrania z internetu: Pobieranie Katalogi i prospekty EMS Katalog. Cęgi zaciskowe/pierścienie zaciskowe dla innych systemów zaciskowych na zapytanie 153

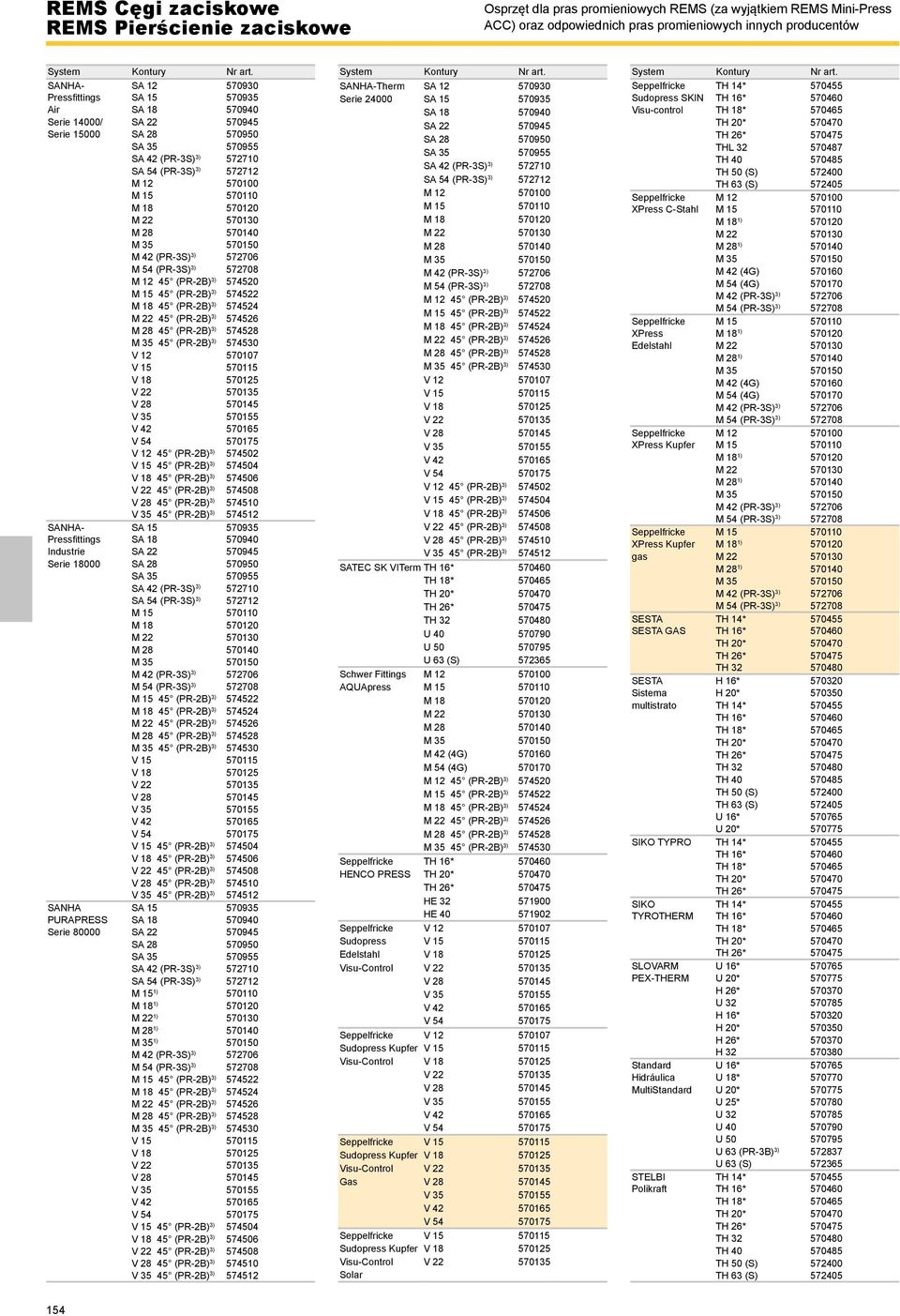

13 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press SANHA- SA Pressfi ttings SA Air SA Serie 14000/ SA Serie SA 42 (P-3S) 3) SA 54 (P-3S) 3) M M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SANHA- SA Pressfi ttings SA Industrie SA Serie SA 42 (P-3S) 3) SA 54 (P-3S) 3) M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SANHA SA PUAPESS SA Serie SA SA 42 (P-3S) 3) SA 54 (P-3S) 3) M 15 1) M 18 1) M 22 1) M 35 1) M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SANHA-Therm SA Serie SA SA SA SA 42 (P-3S) 3) SA 54 (P-3S) 3) M M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SATEC SK VITerm Schwer Fittings M AQUApress M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Seppelfricke HENCO PESS HE HE Seppelfricke V Sudopress Edelstahl Visu-Control Seppelfricke V Sudopress Kupfer Visu-Control Seppelfricke Sudopress Kupfer Visu-Control Gas Seppelfricke Sudopress Kupfer Visu-Control Solar Seppelfricke TH 14* Sudopress SKIN Visu-control Seppelfricke M XPress C-Stahl M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) Seppelfricke XPress M 18 1) Edelstahl M 42 (P-3S) 3) M 54 (P-3S) 3) Seppelfricke M XPress Kupfer M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) Seppelfricke XPress Kupfer M 18 1) gas M 42 (P-3S) 3) M 54 (P-3S) 3) SESTA TH 14* SESTA GAS SESTA Sistema multistrato TH 14* SIKO TYPO TH 14* SIKO TH 14* TYOTHEM SLOVAM PEX-THEM Standard Hidráulica MultiStandard U 63 (P-3B) 3) STELBI TH 14* Polikraft 154

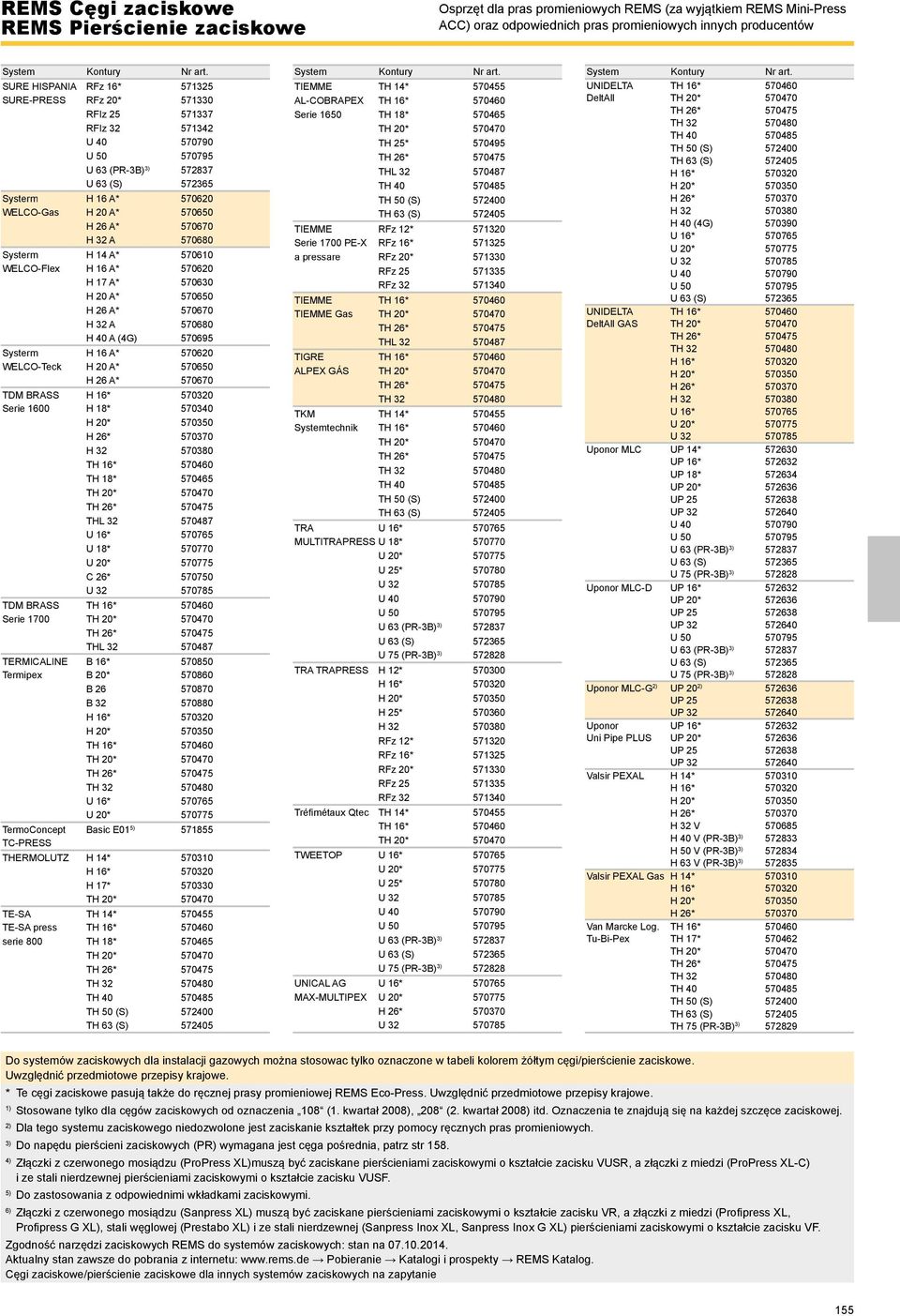

14 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press SUE HISPANIA Fz 16* SUE-PESS Fz 20* FIz FIz U 63 (P-3B) 3) Systerm H 16 A* WELCO-Gas H 20 A* H 26 A* H 32 A Systerm H 14 A* WELCO-Flex H 16 A* H 17 A* H 20 A* H 26 A* H 32 A H 40 A (4G) Systerm H 16 A* WELCO-Teck H 20 A* H 26 A* TDM BASS Serie 1600 TDM BASS Serie 1700 TEMICALINE Termipex TermoConcept Basic E01 5) TC-PESS THEMOLUTZ H 14* H 17* TE-SA TH 14* TE-SA press serie 800 TIEMME TH 14* AL-COBAPEX Serie 1650 TIEMME Fz 12* Serie 1700 PE-X Fz 16* a pressare Fz 20* Fz Fz TIEMME TIEMME Gas TIGE ALPEX GÁS TKM TH 14* Systemtechnik TA MULTITAPESS U 63 (P-3B) 3) U 75 (P-3B) 3) TA TAPESS H 12* H 25* Fz 12* Fz 16* Fz 20* Fz Fz Tréfi métaux Qtec TH 14* TWEETOP U 63 (P-3B) 3) U 75 (P-3B) 3) UNICAL AG MAX-MULTIPEX UNIDELTA DeltAll UNIDELTA DeltAll GAS Uponor MLC UP 14* UP 16* UP 18* UP 20* UP UP U 63 (P-3B) 3) U 75 (P-3B) 3) Uponor MLC-D UP 16* UP 20* UP UP U 63 (P-3B) 3) U 75 (P-3B) 3) Uponor MLC-G 2) UP 20 2) UP UP Uponor UP 16* Uni Pipe PLUS UP 20* UP UP Valsir PEXAL H 14* H 32 V H 40 V (P-3B) 3) H 50 V (P-3B) 3) H 63 V (P-3B) 3) Valsir PEXAL Gas H 14* Van Marcke Log. Tu-Bi-Pex TH 75 (P-3B) 3) Do systemów zaciskowych dla instalacji gazowych można stosowac tylko oznaczone w tabeli kolorem żółtym cęgi/pierścienie zaciskowe. Uwzględnić przedmiotowe przepisy krajowe. * Te cęgi zaciskowe pasują także do ręcznej prasy promieniowej EMS Eco-Press. Uwzględnić przedmiotowe przepisy krajowe. 1) Stosowane tylko dla cęgów zaciskowych od oznaczenia 108 (1. kwartał 2008), 208 (2. kwartał 2008) itd. Oznaczenia te znajdują się na każdej szczęce zaciskowej. 2) Dla tego systemu zaciskowego niedozwolone jest zaciskanie kształtek przy pomocy ręcznych pras promieniowych. 3) Do napędu pierścieni zaciskowych (P) wymagana jest cęga pośrednia, patrz str ) Złączki z czerwonego mosiądzu (ProPress XL)muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku VUS, a złączki z miedzi (ProPress XL-C) i ze stali nierdzewnej pierścieniami zaciskowymi o kształcie zacisku VUSF. 5) Do zastosowania z odpowiednimi wkładkami zaciskowymi. 6) Złączki z czerwonego mosiądzu (Sanpress XL) muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku V, a złączki z miedzi (Profi press XL, Profi press G XL), stali węglowej (Prestabo XL) i ze stali nierdzewnej (Sanpress Inox XL, Sanpress Inox G XL) pierścieniami zaciskowymi o kształcie zacisku VF. Zgodność narzędzi zaciskowych EMS do systemów zaciskowych: stan na Aktualny stan zawsze do pobrania z internetu: Pobieranie Katalogi i prospekty EMS Katalog. Cęgi zaciskowe/pierścienie zaciskowe dla innych systemów zaciskowych na zapytanie 155

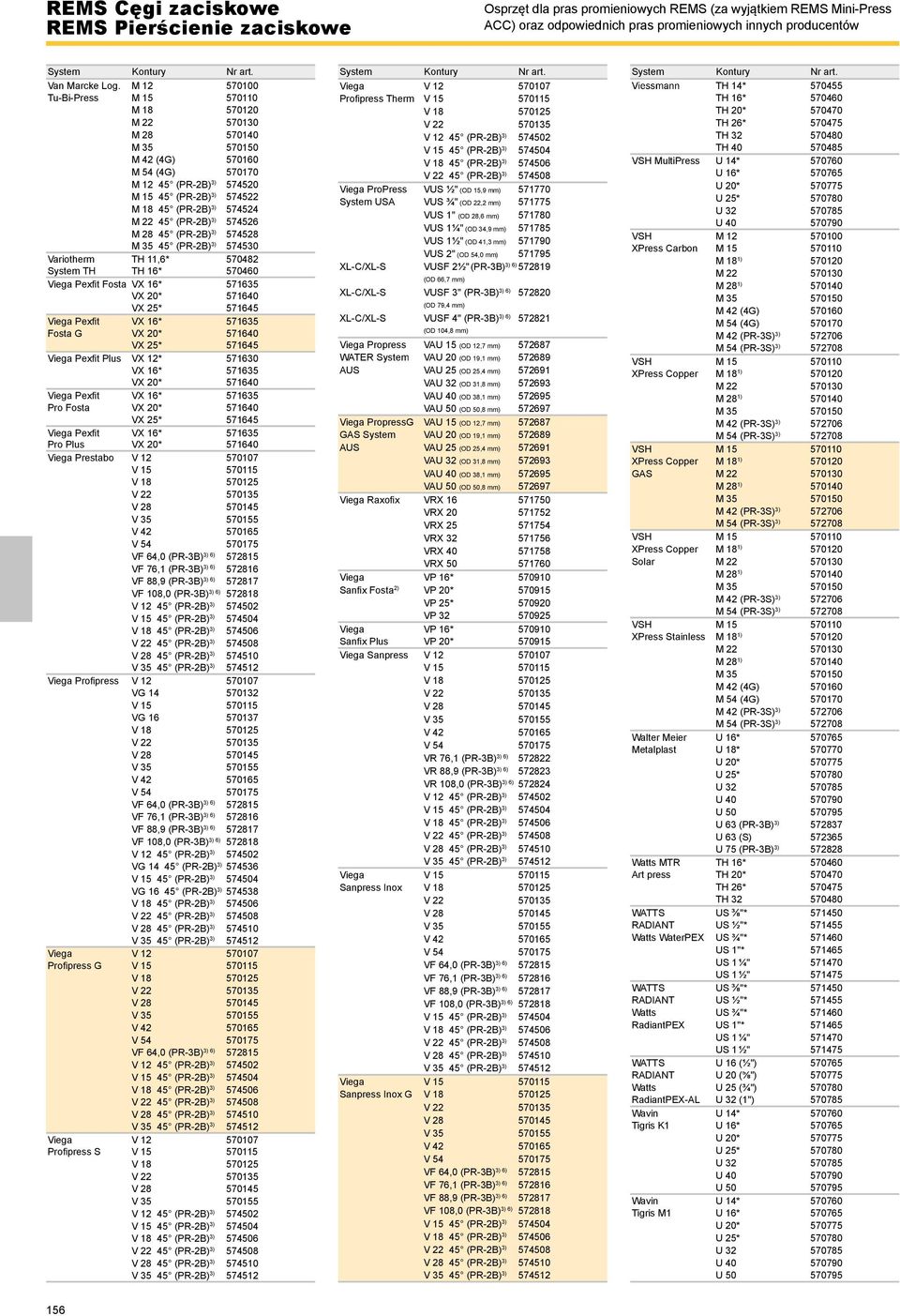

15 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press Van Marcke Log. M Tu-Bi-Press M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) Variotherm TH 11,6* System TH Viega Pexfi t Fosta VX 16* VX 20* VX 25* Viega Pexfi t VX 16* Fosta G VX 20* VX 25* Viega Pexfi t Plus VX 12* VX 16* VX 20* Viega Pexfi t VX 16* Pro Fosta VX 20* VX 25* Viega Pexfi t VX 16* Pro Plus VX 20* Viega Prestabo V VF 64,0 (P-3B) VF 76,1 (P-3B) VF 88,9 (P-3B) VF 108,0 (P-3B) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Viega Profi press V VG VG VF 64,0 (P-3B) VF 76,1 (P-3B) VF 88,9 (P-3B) VF 108,0 (P-3B) V (P-2B) 3) VG (P-2B) 3) V (P-2B) 3) VG (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Viega V Profi press G VF 64,0 (P-3B) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Viega V Profi press S V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Viega V Profi press Therm V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Viega ProPress VUS ½" (OD 15,9 mm) System USA VUS ¾" (OD 22,2 mm) VUS 1" (OD 28,6 mm) VUS 1¼" (OD 34,9 mm) VUS 1½" (OD 41,3 mm) VUS 2" (OD 54,0 mm) XL-C/XL-S VUSF 2½" (P-3B) (OD 66,7 mm) XL-C/XL-S VUSF 3" (P-3B) (OD 79,4 mm) XL-C/XL-S VUSF 4" (P-3B) (OD 104,8 mm) Viega Propress VAU 15 (OD 12,7 mm) WATE System VAU 20 (OD 19,1 mm) AUS VAU 25 (OD 25,4 mm) VAU 32 (OD 31,8 mm) VAU 40 (OD 38,1 mm) VAU 50 (OD 50,8 mm) Viega PropressG VAU 15 (OD 12,7 mm) GAS System VAU 20 (OD 19,1 mm) AUS VAU 25 (OD 25,4 mm) VAU 32 (OD 31,8 mm) VAU 40 (OD 38,1 mm) VAU 50 (OD 50,8 mm) Viega axofi x VX VX VX VX VX VX Viega VP 16* Sanfi x Fosta 2) VP 20* VP 25* VP Viega VP 16* Sanfi x Plus VP 20* Viega Sanpress V V 76,1 (P-3B) V 88,9 (P-3B) V 108,0 (P-3B) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Viega Sanpress Inox VF 64,0 (P-3B) VF 76,1 (P-3B) VF 88,9 (P-3B) VF 108,0 (P-3B) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Viega Sanpress Inox G VF 64,0 (P-3B) VF 76,1 (P-3B) VF 88,9 (P-3B) VF 108,0 (P-3B) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) Viessmann TH 14* VSH MultiPress VSH M XPress Carbon M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) VSH XPress Copper M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) VSH XPress Copper M 18 1) GAS M 42 (P-3S) 3) M 54 (P-3S) 3) VSH XPress Copper M 18 1) Solar M 42 (P-3S) 3) M 54 (P-3S) 3) VSH XPress Stainless M 18 1) M 42 (P-3S) 3) M 54 (P-3S) 3) Walter Meier Metalplast U 63 (P-3B) 3) U 75 (P-3B) 3) Watts MT Art press WATTS US ⅜"* ADIANT US ½"* Watts WaterPEX US ¾"* US 1"* US 1 ¼" US 1 ½" WATTS US ⅜"* ADIANT US ½"* Watts US ¾"* adiantpex US 1"* US 1 ¼" US 1 ½" WATTS U 16 (½") ADIANT U 20 (⅝") Watts U 25 (¾") adiantpex-al U 32 (1") Wavin Tigris K1 Wavin Tigris M1 156

16 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press WeeConPress M Alu M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) V V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) V (P-2B) 3) SA SA SA SA SA 42 (P-3S) 3) SA 54 (P-3S) 3) WeeConPress M C-Stahl M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) WeeConPress M Inox M 42 (P-3S) 3) M 54 (P-3S) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) WeeConPress M Kupfer M 42 (P-3S)3) M 54 (P-3S)3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) M (P-2B) 3) WeeConFlex MV U 63 (P-3B) 3) WEM WIELAND TH 14 2) cuprotherm TH 16 2) CTX 2) TH 18 2) TH 20 2) TH 26 2) Winkler TH 14* WKS-Press TH 14* XtraConnect (NW 26) VP 16* VP 20* VP Zetaesse TH 14* Multistrato EUOPEX Zetaesse TH 14* Multistrato ISOPEX Zetaesse ame TH 14* HydroSAN Zetaesse ame TH 14* ThermoSAN ZEWOTHEM TH 12* ZUN US ⅜"* INDUSTIES US ½"* ZUN PEX US ¾"* US 1"* US 1 ¼" US 1 ½" US Do systemów zaciskowych dla instalacji gazowych można stosowac tylko oznaczone w tabeli kolorem żółtym cęgi/pierścienie zaciskowe. Uwzględnić przedmiotowe przepisy krajowe. * Te cęgi zaciskowe pasują także do ręcznej prasy promieniowej EMS Eco-Press. Uwzględnić przedmiotowe przepisy krajowe. 1) Stosowane tylko dla cęgów zaciskowych od oznaczenia 108 (1. kwartał 2008), 208 (2. kwartał 2008) itd. Oznaczenia te znajdują się na każdej szczęce zaciskowej. 2) Dla tego systemu zaciskowego niedozwolone jest zaciskanie kształtek przy pomocy ręcznych pras promieniowych. 3) Do napędu pierścieni zaciskowych (P) wymagana jest cęga pośrednia, patrz str ) Złączki z czerwonego mosiądzu (ProPress XL)muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku VUS, a złączki z miedzi (ProPress XL-C) i ze stali nierdzewnej pierścieniami zaciskowymi o kształcie zacisku VUSF. 5) Do zastosowania z odpowiednimi wkładkami zaciskowymi. 6) Złączki z czerwonego mosiądzu (Sanpress XL) muszą być zaciskane pierścieniami zaciskowymi o kształcie zacisku V, a złączki z miedzi (Profi press XL, Profi press G XL), stali węglowej (Prestabo XL) i ze stali nierdzewnej (Sanpress Inox XL, Sanpress Inox G XL) pierścieniami zaciskowymi o kształcie zacisku VF. Zgodność narzędzi zaciskowych EMS do systemów zaciskowych: stan na Aktualny stan zawsze do pobrania z internetu: Pobieranie Katalogi i prospekty EMS Katalog. Cęgi zaciskowe/pierścienie zaciskowe dla innych systemów zaciskowych na zapytanie 157

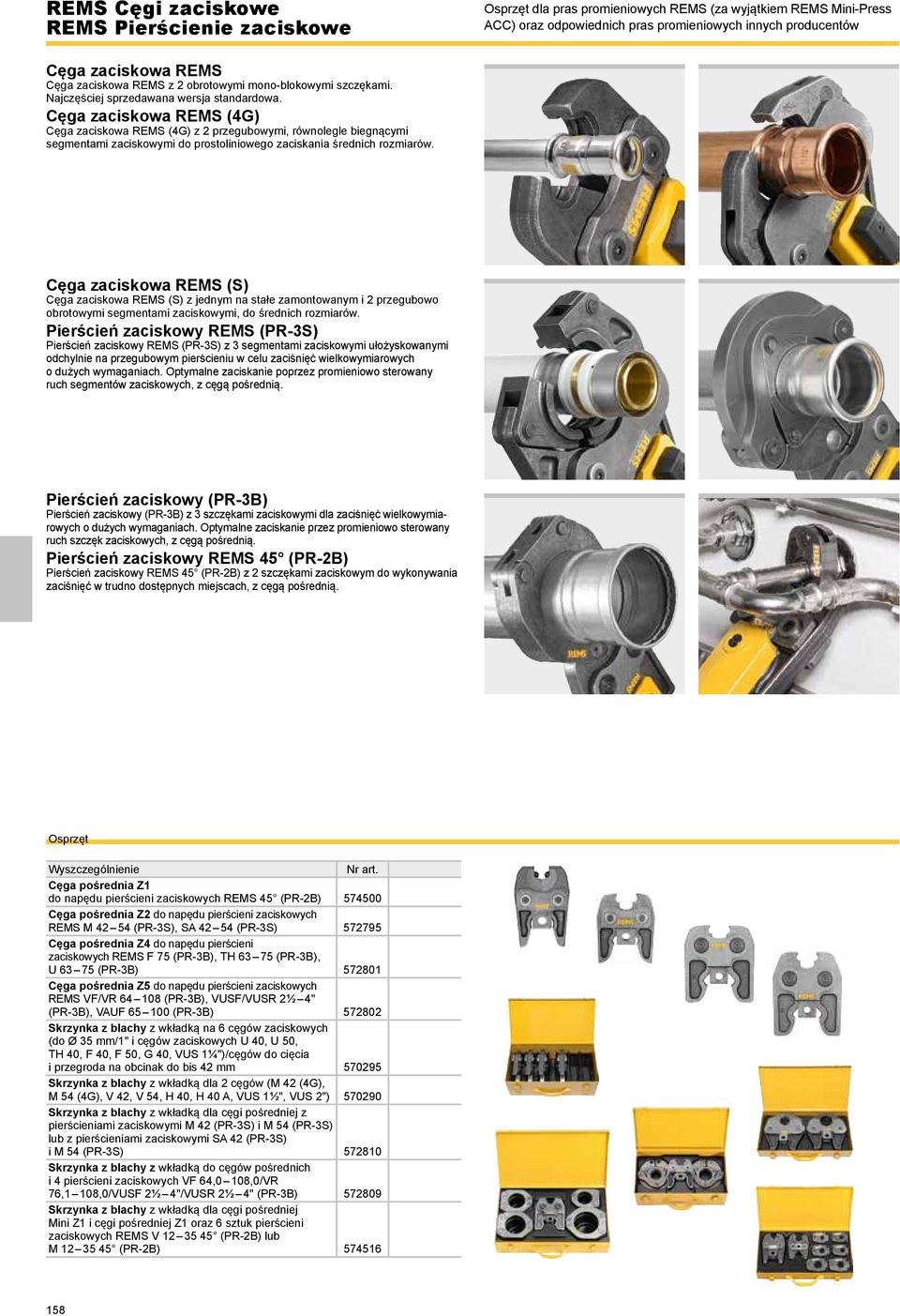

17 EMS Cęgi zaciskowe EMS Pierścienie zaciskowe Osprzęt dla pras promieniowych EMS (za wyjątkiem EMS Mini-Press Cęga zaciskowa EMS Cęga zaciskowa EMS z 2 obrotowymi mono-blokowymi szczękami. Najczęściej sprzedawana wersja standardowa. Cęga zaciskowa EMS (4G) Cęga zaciskowa EMS (4G) z 2 przegubowymi, równolegle biegnącymi segmentami zaciskowymi do prostoliniowego zaciskania średnich rozmiarów. Cęga zaciskowa EMS (S) Cęga zaciskowa EMS (S) z jednym na stałe zamontowanym i 2 przegubowo obrotowymi segmentami zaciskowymi, do średnich rozmiarów. Pierścień zaciskowy EMS (P-3S) Pierścień zaciskowy EMS (P-3S) z 3 segmentami zaciskowymi ułożyskowanymi odchylnie na przegubowym pierścieniu w celu zaciśnięć wielkowymiarowych o dużych wymaganiach. Optymalne zaciskanie poprzez promieniowo sterowany ruch segmentów zaciskowych, z cęgą pośrednią. Pierścień zaciskowy (P-3B) Pierścień zaciskowy (P-3B) z 3 szczękami zaciskowymi dla zaciśnięć wielkowymiarowych o dużych wymaganiach. Optymalne zaciskanie przez promieniowo sterowany ruch szczęk zaciskowych, z cęgą pośrednią. Pierścień zaciskowy EMS 45 (P-2B) Pierścień zaciskowy EMS 45 (P-2B) z 2 szczękami zaciskowym do wykonywania zaciśnięć w trudno dostępnych miejscach, z cęgą pośrednią. Osprzęt Wyszczególnienie Nr art. Cęga pośrednia Z1 do napędu pierścieni zaciskowych EMS 45 (P-2B) Cęga pośrednia Z2 do napędu pierścieni zaciskowych EMS M (P-3S), SA (P-3S) X Cęga pośrednia Z4 do napędu pierścieni zaciskowych EMS F 75 (P-3B), TH (P-3B), U (P-3B) X Cęga pośrednia Z5 do napędu pierścieni zaciskowych EMS VF/V (P-3B), VUSF/VUS 2½ 4" (P-3B), VAUF (P-3B) X Skrzynka z blachy z wkładką na 6 cęgów zaciskowych (do Ø 35 mm/1" i cęgów zaciskowych U 40, U 50, TH 40, F 40, F 50, G 40, VUS 1¼")/cęgów do cięcia i przegroda na obcinak do bis 42 mm Skrzynka z blachy z wkładką dla 2 cęgów (M 42 (4G), M 54 (4G), V 42, V 54, H 40, H 40 A, VUS 1½", VUS 2") Skrzynka z blachy z wkładką dla cęgi pośredniej z pierścieniami zaciskowymi M 42 (P-3S) i M 54 (P-3S) lub z pierścieniami zaciskowymi SA 42 (P-3S) i M 54 (P-3S) Skrzynka z blachy z wkładką do cęgów pośrednich i 4 pierścieni zaciskowych VF 64,0 108,0/V 76,1 108,0/VUSF 2½ 4"/VUS 2½ 4" (P-3B) Skrzynka z blachy z wkładką dla cęgi pośredniej Mini Z1 i cęgi pośredniej Z1 oraz 6 sztuk pierścieni zaciskowych EMS V (P-2B) lub M (P-2B)
