1 Technologia obróbki rur EURO 2009 P Podstawowy program narzędzi dla instalatorów 60 LAT ROZWOJU NARZĘDZI DO OBRÓBKI RUR

2 60-letnia historia sukcesu firmy ROTHENBERGER znalazła swoje odbicie w stworzonym Centrum ROTHENBERGER TEC. Centrum prezentujące know-how firmy, propagujące innowacyjność, globalne zorientowanie, ekspansję na coraz to nowe obszary działania, gotowość dialogu, jak również zorientowanie na zapewnienie najwyższej jakości we wszystkich miejscach wytwarzania produktów ROTHENBERGER-a. Za ideą powstania Centrum TEC stało życzenie stworzenia centralnego ośrodka przedsiębiorstwa, w którym skupiają się różnorodne gałęzie działalności całej Grupy firm pod szyldem ROTHENBERGER. Ponadto, celem było stworzenie miejsca spotkań i wymiany poglądów oraz idei technologicznych i informacyjnych z klientem, projektów innowacyjnych i transparentności działania. Idee te znajdują swoje odbicie w architekturze budynku Centrum, zachwycającego zaokrąglonymi kształtami, dużą ilością światła oraz perfekcyjnym współistnieniem funkcjonalności i estetyki. Symbolizuje on podstawowe założenia Grupy ROTHENBERGER: pozycję lidera na rynku nowoczesnych urządzeń i maszyn do obróbki rur oraz w dziedzinie ochrony środowiska, które stają się tutaj wyraźnie widoczne i niemal dotykalne. 2 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

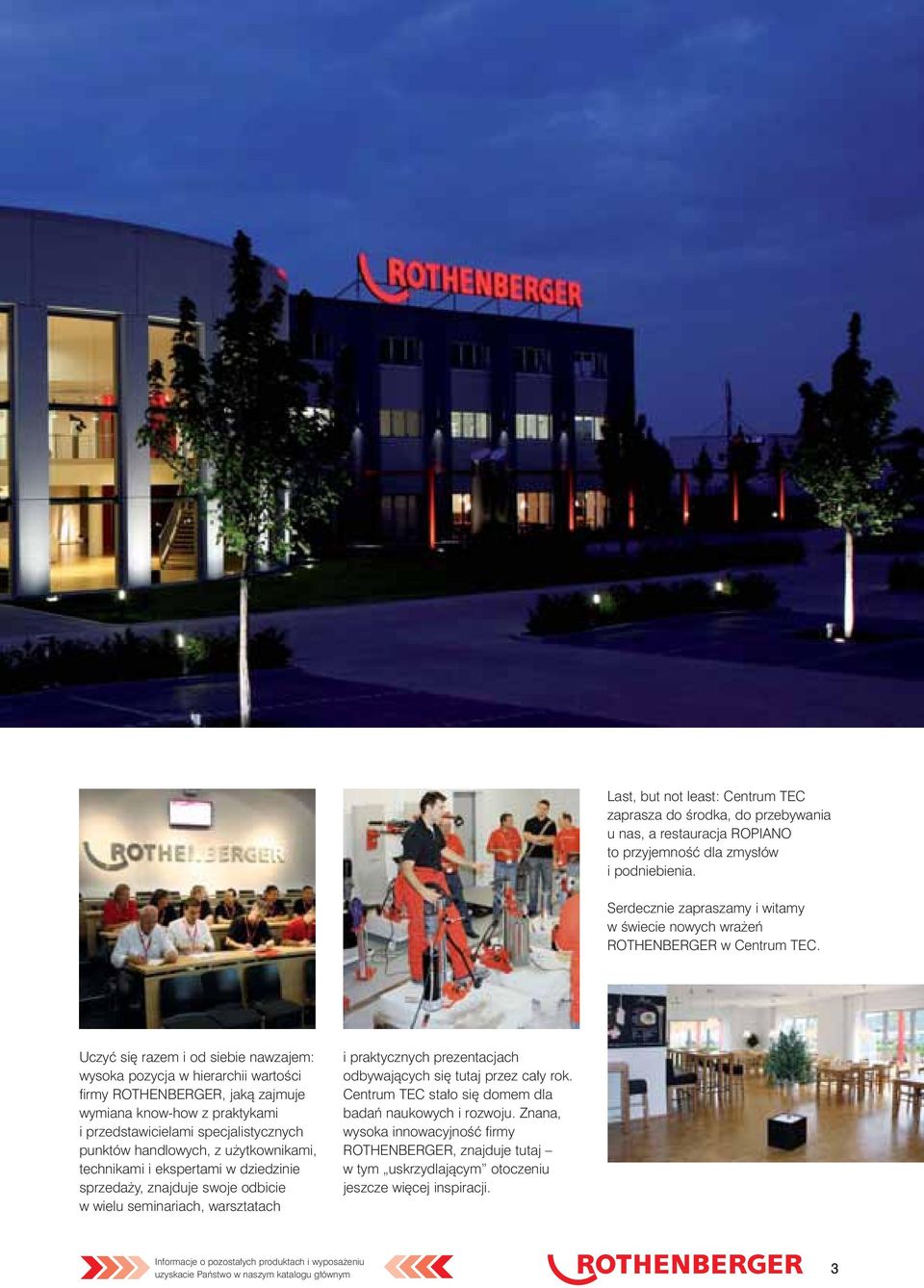

3 Last, but not least: Centrum TEC zaprasza do środka, do przebywania u nas, a restauracja ROPIANO to przyjemność dla zmysłów i podniebienia. Serdecznie zapraszamy i witamy w świecie nowych wrażeń ROTHENBERGER w Centrum TEC. Uczyć się razem i od siebie nawzajem: wysoka pozycja w hierarchii wartości firmy ROTHENBERGER, jaką zajmuje wymiana know-how z praktykami i przedstawicielami specjalistycznych punktów handlowych, z użytkownikami, technikami i ekspertami w dziedzinie sprzedaży, znajduje swoje odbicie w wielu seminariach, warsztatach i praktycznych prezentacjach odbywających się tutaj przez cały rok. Centrum TEC stało się domem dla badań naukowych i rozwoju. Znana, wysoka innowacyjność firmy ROTHENBERGER, znajduje tutaj w tym uskrzydlającym otoczeniu jeszcze więcej inspiracji. Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 3

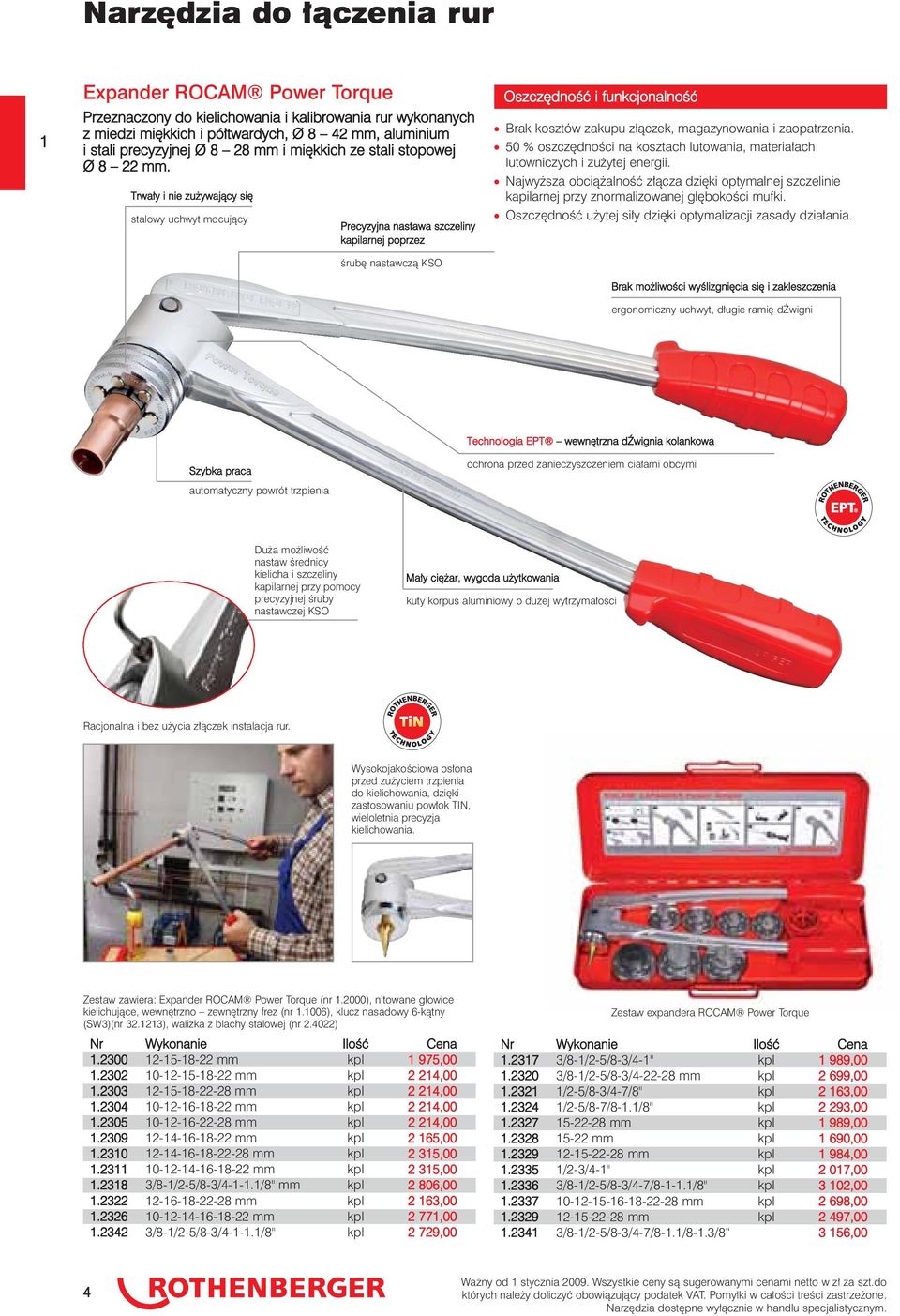

4 Narzędzia do łączenia rur Expander ROCAM Power Torque Przeznaczony do kielichowania i kalibrowania rur wykonanych z miedzi miękkich i półtwardych, Ø 8 42 mm, aluminium i stali precyzyjnej Ø 8 28 mm i miękkich ze stali stopowej Ø 8 22 mm. Trwały i nie zużywający się stalowy uchwyt mocujący Precyzyjna nastawa szczeliny kapilarnej poprzez śrubę nastawczą KSO Oszczędność i funkcjonalność Brak kosztów zakupu złączek, magazynowania i zaopatrzenia. 50 % oszczędności na kosztach lutowania, materiałach lutowniczych i zużytej energii. Najwyższa obciążalność złącza dzięki optymalnej szczelinie kapilarnej przy znormalizowanej głębokości mufki. Oszczędność użytej siły dzięki optymalizacji zasady działania. Brak możliwości wyślizgnięcia się i zakleszczenia ergonomiczny uchwyt, długie ramię dźwigni Technologia EPT wewnętrzna dźwignia kolankowa Szybka praca automatyczny powrót trzpienia ochrona przed zanieczyszczeniem ciałami obcymi Duża możliwość nastaw średnicy kielicha i szczeliny kapilarnej przy pomocy precyzyjnej śruby nastawczej KSO Mały ciężar, wygoda użytkowania kuty korpus aluminiowy o dużej wytrzymałości Racjonalna i bez użycia złączek instalacja rur. Wysokojakościowa osłona przed zużyciem trzpienia do kielichowania, dzięki zastosowaniu powłok TIN, wieloletnia precyzja kielichowania. Zestaw zawiera: Expander ROCAM Power Torque (nr.2000), nitowane głowice kielichujące, wewnętrzno zewnętrzny frez (nr.006), klucz nasadowy 6-kątny (SW3)(nr 32.23), walizka z blachy stalowej (nr ) mm kpl 975, mm kpl 2 24, mm kpl 2 24, mm kpl 2 24, mm kpl 2 24, mm kpl 2 65, mm kpl 2 35, mm kpl 2 35, /8-/2-5/8-3/4--./8" mm kpl 2 806, mm kpl 2 63, mm kpl 2 77, /8-/2-5/8-3/4--./8" kpl 2 729,00 Zestaw expandera ROCAM Power Torque.237 3/8-/2-5/8-3/4-" kpl 989, /8-/2-5/8-3/ mm kpl 2 699, /2-5/8-3/4-7/8" kpl 2 63, /2-5/8-7/8-./8" kpl 2 293, mm kpl 989, mm kpl 690, mm kpl 984, /2-3/4-" kpl 2 07, /8-/2-5/8-3/4-7/8--./8" kpl 3 02, mm kpl 2 698, mm kpl 2 497, /8-/2-5/8-3/4-7/8-./8-.3/8 3 56,00 4 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

5 Narzędzia do łączenia rur Expander ROMAX Compact Expander elektrohydrauliczny przeznaczony do kielichowania i kalibrowania rur miękkich z miedzi o średnicach Ø 8-67 mm i stali miękkiej o średnicach Ø 8-5 mm wyeliminowanie kosztów złączek oraz ich magazynowania i zaopatrzenia, nie męcząca praca dzięki wyważonemu rozkładowi masy, nowość Technologia CFT zapewnia stałą osiową siłę zaciskania max 9 kn kielichowanie z wysoką rezerwą mocy do Ø 67 mm dla miedzi miękkiej lub 5 mm dla stali. Możliwość wyboru głowic kielichujących pomiędzy głowicą Standard typ S lub PE-X stało nastawialny trzpień dla wybranej głowicy kielichującej. Bezpieczne użytkowanie poprzez możliwość natychmiastowego przerwania procesu zaciskania łatwo osiągalny wyłącznik bezpieczeństwa. Dokładna nastawa szczeliny kapilarnej precyzyjna nastawa KSO bez użycia narzędzi..574 Expander ROMAX Compact zestaw bazowy dla głowic kielichujących Standard 4 804, Expander ROMAX Compact zestaw bazowy dla głowic kielichujących typ S 4 804, Expander ROMAX Compact zestaw bazowy dla głowic kielichujących typ PE-X 4 804,00 Wyposażenie.509 Akumulator 2 V/,9 Ah 597, Zasilacz sieciowy 230 V* 322,00 Zasilacz sieciowy (nr.5037) dla sieci o napięciu 230 V z przewodem o dł. 5 m. Zestaw bazowy expandera ROMAC Compact Expander ROMAX AC ECO Expander elektrohydrauliczny przeznaczony do kielichowania i kalibrowania rur miękkich i półtwardych z miedzi oraz miękkich z aluminium i stali o średnicach Ø 67 mm lub 2" wyeliminowanie kosztów złączek oraz ich magazynowania i zaopatrzenia, nie męcząca praca dzięki wyważonemu rozkładowi masy, nowość Technologia CFT zapewnia stałą osiową siłę zaciskania max 32 kn kielichowanie z wysoką rezerwą mocy do Ø 67 mm dla miedzi miękkiej. Możliwość wyboru głowic kielichujących pomiędzy głowicą Standard typ S lub PE-X stało nastawialny trzpień dla wybranej głowicy kielichującej. Duża żywotność i wysoka funkcjonalność mocny silnik napędowy. Duży zasięg roboczy poprzez 5-cio metrowy przewód zasilający. Dokładna nastawa szczeliny kapilarnej precyzyjna nastawa KSO bez użycia narzędzi. W każdej pozycji roboczej łatwo osiągalny impulsowy wyłącznik bezpieczeństwa lekko działający system wyłącznikowy..577 Expander ROMAX AC ECO zestaw bazowy dla głowic kielichujących Standard 4 077, Expander ROMAX AC ECO zestaw bazowy dla głowic kielichujących typ S 4 077, Expander ROMAX AC ECO zestaw bazowy dla głowic kielichujących typ PE-X 4 077,00 Expander ROMAX AC ECO Maxi Wykonanie specjalne do głowic kielichujących segmentowych różnych wielkości* * Dostępność, czas dostawy i cena na zapytanie. nowość Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 5

6 Narzędzia do łączenia rur Standardowe głowice kielichujące Przeznaczone do wykonywania dokładnych znormalizowanych mufek wg DVGW oraz przepisów Gas de France. pasują również do dźwigni do kielichowania innych producentów, wyeliminowanie kosztów złączek oraz ich magazynowania i zaopatrzenia, oszczędność 50 % kosztów robocizny, oszczędność 50 % kosztów związanych z wyeliminowaniem materiałów, stanowisk lutowniczych oraz energii. Know - how pioniera techniki kielichowania i wiodącego od 35 lat producenta narzędzi do kielichowania Możliwość dodatkowej kalibracji rur i złączek o przekrojach spłaszczonych sfazowania na końcach segmentów głowicy Wymiar nominalny Kielich na końcu rury A mm Połączenie dwóch rur o różnych średnicach Gwarantowane perfekcyjne centrowanie i jednakowa szczelina kapilarna 6 nitów i elementów prowadzących Nr mm Cu max. Ilość Cena.008 8,0 550, ,0 59, ,2 59, ,2 59, ,2 59, ,2 59, ,2 59, ,2 59, ,2 59, ,5 646, ,5 639, ,6 639, ,6 643, ,5 702, ,5 702,00 Nr mm Cu max. Ilość Cena.008 5/6",0 550, /8",0 59, /2",2 59, /8",2 59, /4",2 59, /8",2 59, ",5 59, /8",6 702, /4",6 702, /8",6 639, /2",6 643, /8",6 702, /4",6 702,00 Wykonania specjalne dla rur o innych średnicach dostarczane na zapytanie* * Dostępność, czas dostawy i cena na zapytanie Expander/wyoblak COMBI KIT Przeznaczony do wykonywania kielichów lub odprowadzeń (wyobleń) na rurach do 67 % oszczędności na lutowaniu, materiałach lutowniczych i energii, możliwość wykonywania wyobleń na zmontowanych już rurociągach, bez konieczności ich demontażu. Precyzyjna nastawa szczeliny kapilarnej poprzez śrubę nastawczą KSO Redukcja użytej siły i poszerzenie zakresu pracy przedłużone ramię uchwytu Perfekcyjne połączenie rur zgodne z wymaganiami DVGW wypróbowane nitowane głowice kielichujące ze specjalnie wydłużonymi segmentami Oszczędność czasu i ułatwienie montażu możliwość wykonania wyobleń na zmontowanych już rurociągach, bez konieczności ich demontażu Zestaw expandera/wyoblaka COMBI KIT składa się z: dźwigni expandera ROCAMÂ Power Torque (nr.2000), głowic kielichujących, haków wyoblaków z pryzmami, specjalnej grzechotki (nr 2.208), cęgów do wypustek ograniczających (nr ), sześciokątnego klucza trzpieniowego (SW 3) (nr 32.23), skompletowanych w walizce z blachy stalowej(nr )..80X mm kpl 3 89,00.86X mm kpl 3 275,00.94X /2-5/8-7/8 -./8" kpl 3 275,00 Kuty i ulepszony hak wyoblający Expander/wyoblak COMBI KIT 6 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

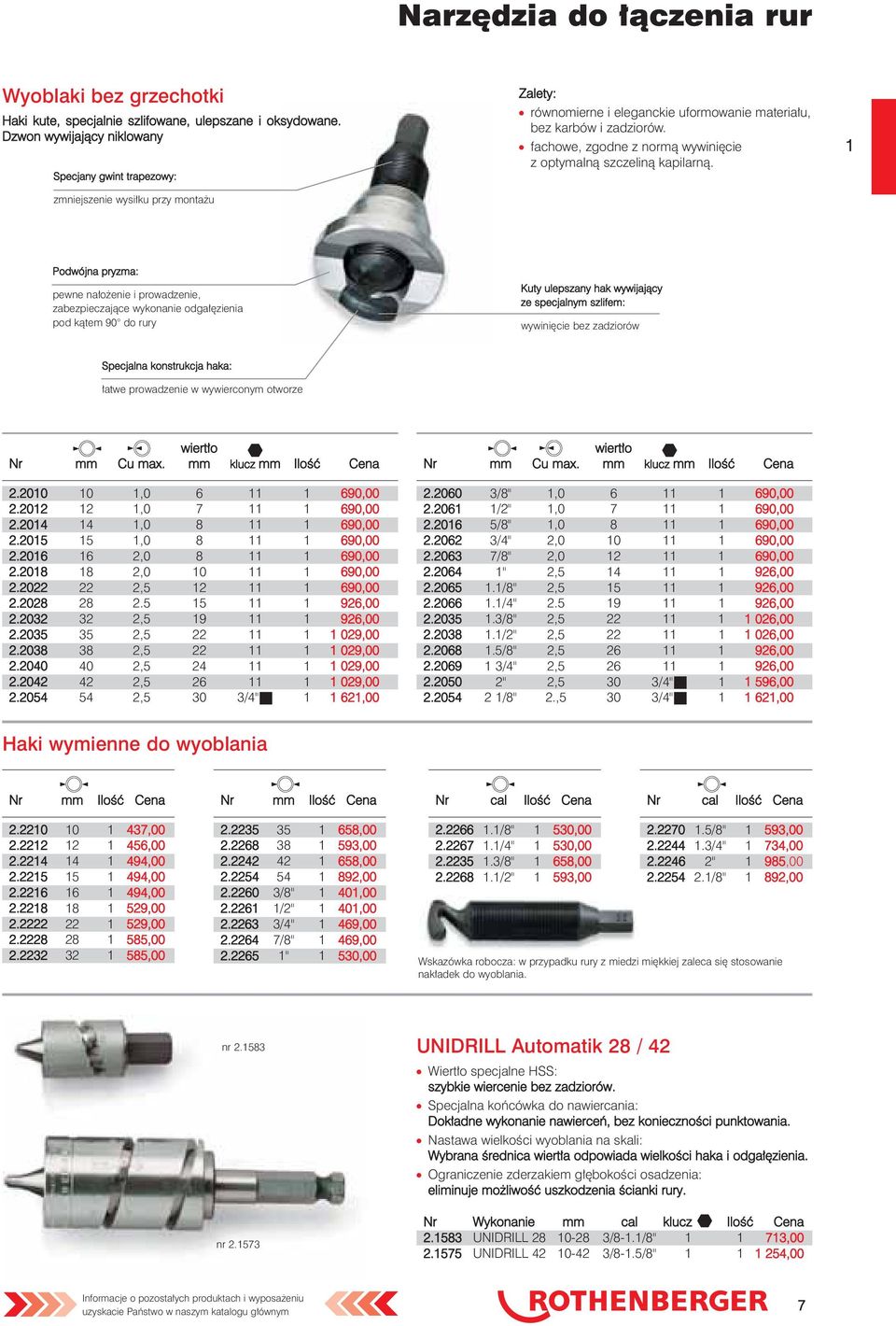

7 Narzędzia do łączenia rur Wyoblaki bez grzechotki Haki kute, specjalnie szlifowane, ulepszane i oksydowane. Dzwon wywijający niklowany Specjany gwint trapezowy: zmniejszenie wysiłku przy montażu Zalety: równomierne i eleganckie uformowanie materiału, bez karbów i zadziorów. fachowe, zgodne z normą wywinięcie z optymalną szczeliną kapilarną. Podwójna pryzma: pewne nałożenie i prowadzenie, zabezpieczające wykonanie odgałęzienia pod kątem 90 do rury Kuty ulepszany hak wywijający ze specjalnym szlifem: wywinięcie bez zadziorów Specjalna konstrukcja haka: łatwe prowadzenie w wywierconym otworze wiertło Nr mm Cu max. mm klucz mm Ilość Cena , , , , , , , , , , , , , , , , , , , , , , , , , ,5 30 3/4" 62,00 wiertło Nr mm Cu max. mm klucz mm Ilość Cena /8", , /2", , /8", , /4" 2, , /8" 2, , " 2, , /8" 2, , /4" , /8" 2, , /2" 2, , /8" 2, , /4" 2, , " 2,5 30 3/4" 596, /8" 2.,5 30 3/4" 62,00 Haki wymienne do wyoblania Nr mm Ilość Cena Nr mm Ilość Cena Nr cal Ilość Cena Nr cal Ilość Cena , , , , , , , , , , , , , /8" 40, /2" 40, /4" 469, /8" 469, " 530, /8" 530, /4" 530, /8" 658, /2" 593, /8" 593, /4" 734, " 985, /8" 892,00 Wskazówka robocza: w przypadku rury z miedzi miękkiej zaleca się stosowanie nakładek do wyoblania. nr nr UNIDRILL Automatik 28 / 42 Wiertło specjalne HSS: szybkie wiercenie bez zadziorów. Specjalna końcówka do nawiercania: Dokładne wykonanie nawierceń, bez konieczności punktowania. Nastawa wielkości wyoblania na skali: Wybrana średnica wiertła odpowiada wielkości haka i odgałęzienia. Ograniczenie zderzakiem głębokości osadzenia: eliminuje możliwość uszkodzenia ścianki rury. Nr Wykonanie mm cal klucz Ilość Cena UNIDRILL /8-./8" 73, UNIDRILL /8-.5/8" 254,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 7

8 Giętarki do ręcznego gięcia rur TUBE BENDER Giętarka jednoręczna do dokładnego gięcia rur o średnicach Ø 5 2 mm pod kątem do 90 Możliwość wykonywania łuków przejściowych, odwrotnych, odsadek i przyłącze-niowych we wszystkich płaszczyznach. Szybkie i dokładne gięcie. Jednoręczna praca. Dokładne gięcie również w wymuszonych pozycjach. Prosta i szybka wymiana segmentów gnących. Szybkie odprężenie i powrót segmentów gnących. Przeznaczona do rur wykonanych z: miedzi (miękkich) i aluminium: ø 5 2 mm, /4 - /2" miedzi (miękkich i w otulinie): ø 5 2 mm, /4 - /2" stali precyzyjnej (miękkich): ø 5 2 mm, /4 - /2" Szybkie odprężenie i powrót segmentu gnącego przycisk odciążający Praca jednoręczna ergonomiczny uchwyt Szybka wymiana segmentu gnącego zębatka z zamkiem bagnetowym Szybkie i dokładne gięcie mechaniczny posuw grzechotki Dokładne gięcie również w wymuszonych pozycjach kompaktowa budowa Możliwość wykonywania łuków przejściowych, odwrotnych, odsadek i przyłączeniowych we wszystkich płaszczyznach Możliwe wykonania łuków Płyta wsporcza Segment gnący Segmenty dociskające otwarta rama giętarki Zestawy gnące TUBE BENDER Nr Wykonanie Ciężar (g) Ilość Cena mm , mm , mm , mm , mm , mm 390 4, /6" , / , /6" , /8" , / ,00 Zestaw TUBE BENDER składa się z: przyrządu podstawowego (nr 2.430) z kompletem zestawów do gięcia i walizki z tworzywa sztucznego (nr ). Nr Wykonanie Ciężar (g) Ilość Cena mm kpl 38, mm kpl 38, mm kpl 255, /4-5/6-3/8-/2" kpl 38,00 Wyposażenie Przyrząd podst. bez segmentów gnących 627, Walizka z tworzywa sztucznego 282,00 8 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

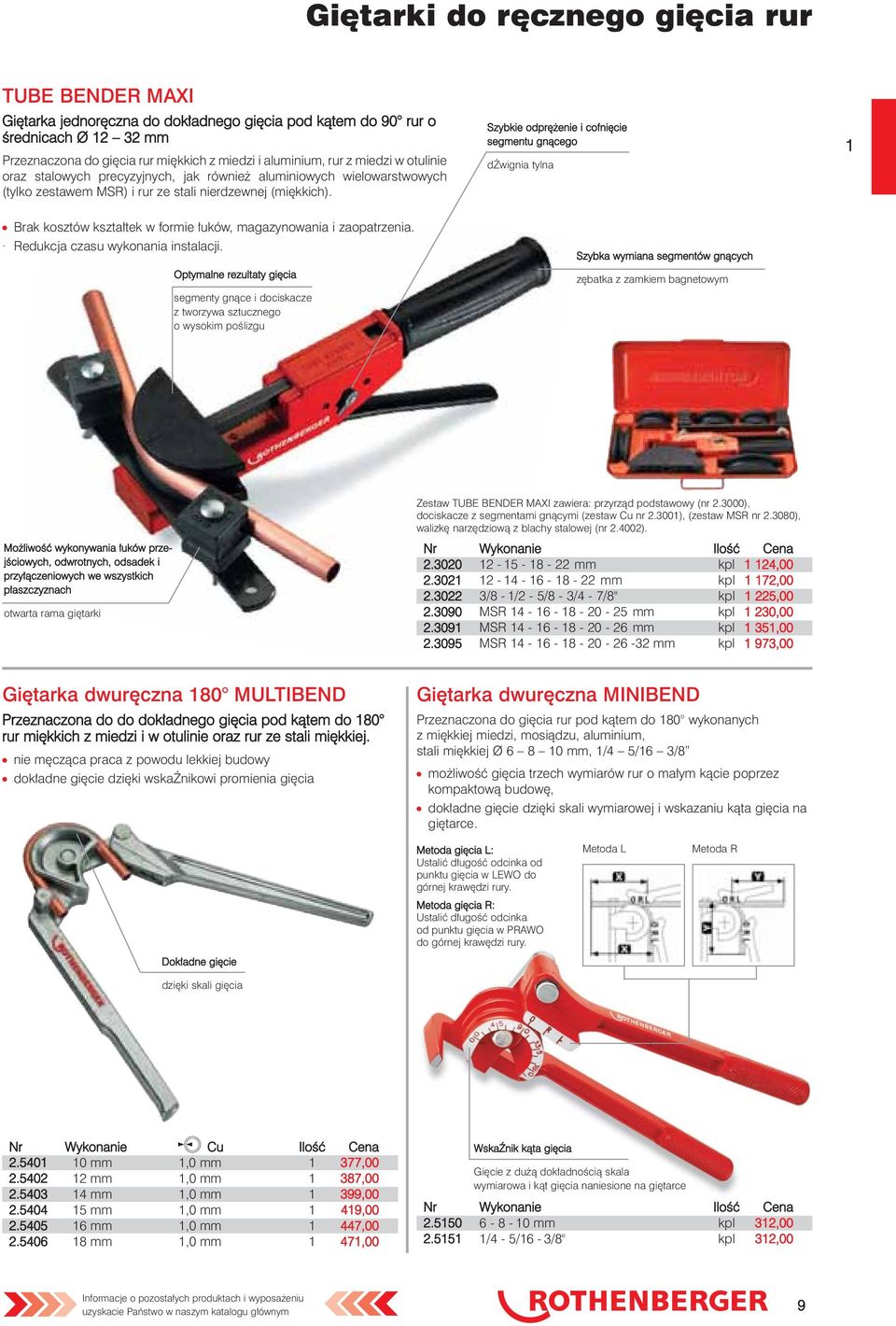

9 Giętarki do ręcznego gięcia rur TUBE BENDER MAXI Giętarka jednoręczna do dokładnego gięcia pod kątem do 90 rur o średnicach Ø 2 32 mm Przeznaczona do gięcia rur miękkich z miedzi i aluminium, rur z miedzi w otulinie oraz stalowych precyzyjnych, jak również aluminiowych wielowarstwowych (tylko zestawem MSR) i rur ze stali nierdzewnej (miękkich). Szybkie odprężenie i cofnięcie segmentu gnącego dźwignia tylna Brak kosztów kształtek w formie łuków, magazynowania i zaopatrzenia. Redukcja czasu wykonania instalacji. Optymalne rezultaty gięcia segmenty gnące i dociskacze z tworzywa sztucznego o wysokim poślizgu Szybka wymiana segmentów gnących zębatka z zamkiem bagnetowym Możliwość wykonywania łuków przejściowych, odwrotnych, odsadek i przyłączeniowych we wszystkich płaszczyznach otwarta rama giętarki Zestaw TUBE BENDER MAXI zawiera: przyrząd podstawowy (nr ), dociskacze z segmentami gnącymi (zestaw Cu nr 2.300), (zestaw MSR nr ), walizkę narzędziową z blachy stalowej (nr ) mm kpl 24, mm kpl 72, /8 - /2-5/8-3/4-7/8" kpl 225, MSR mm kpl 230, MSR mm kpl 35, MSR mm kpl 973,00 Giętarka dwuręczna 80 MULTIBEND Przeznaczona do do dokładnego gięcia pod kątem do 80 rur miękkich z miedzi i w otulinie oraz rur ze stali miękkiej. nie męcząca praca z powodu lekkiej budowy dokładne gięcie dzięki wskaźnikowi promienia gięcia Giętarka dwuręczna MINIBEND Przeznaczona do gięcia rur pod kątem do 80 wykonanych z miękkiej miedzi, mosiądzu, aluminium, stali miękkiej Ø mm, /4 5/6 3/8 możliwość gięcia trzech wymiarów rur o małym kącie poprzez kompaktową budowę, dokładne gięcie dzięki skali wymiarowej i wskazaniu kąta gięcia na giętarce. Dokładne gięcie dzięki skali gięcia Metoda gięcia L: Ustalić długość odcinka od punktu gięcia w LEWO do górnej krawędzi rury. Metoda gięcia R: Ustalić długość odcinka od punktu gięcia w PRAWO do górnej krawędzi rury. Metoda L Metoda R Nr Wykonanie Cu Ilość Cena mm,0 mm 377, mm,0 mm 387, mm,0 mm 399, mm,0 mm 49, mm,0 mm 447, mm,0 mm 47,00 WskaŹnik kąta gięcia Gięcie z dużą dokładnością skala wymiarowa i kąt gięcia naniesione na giętarce mm kpl 32, /4-5/6-3/8" kpl 32,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 9

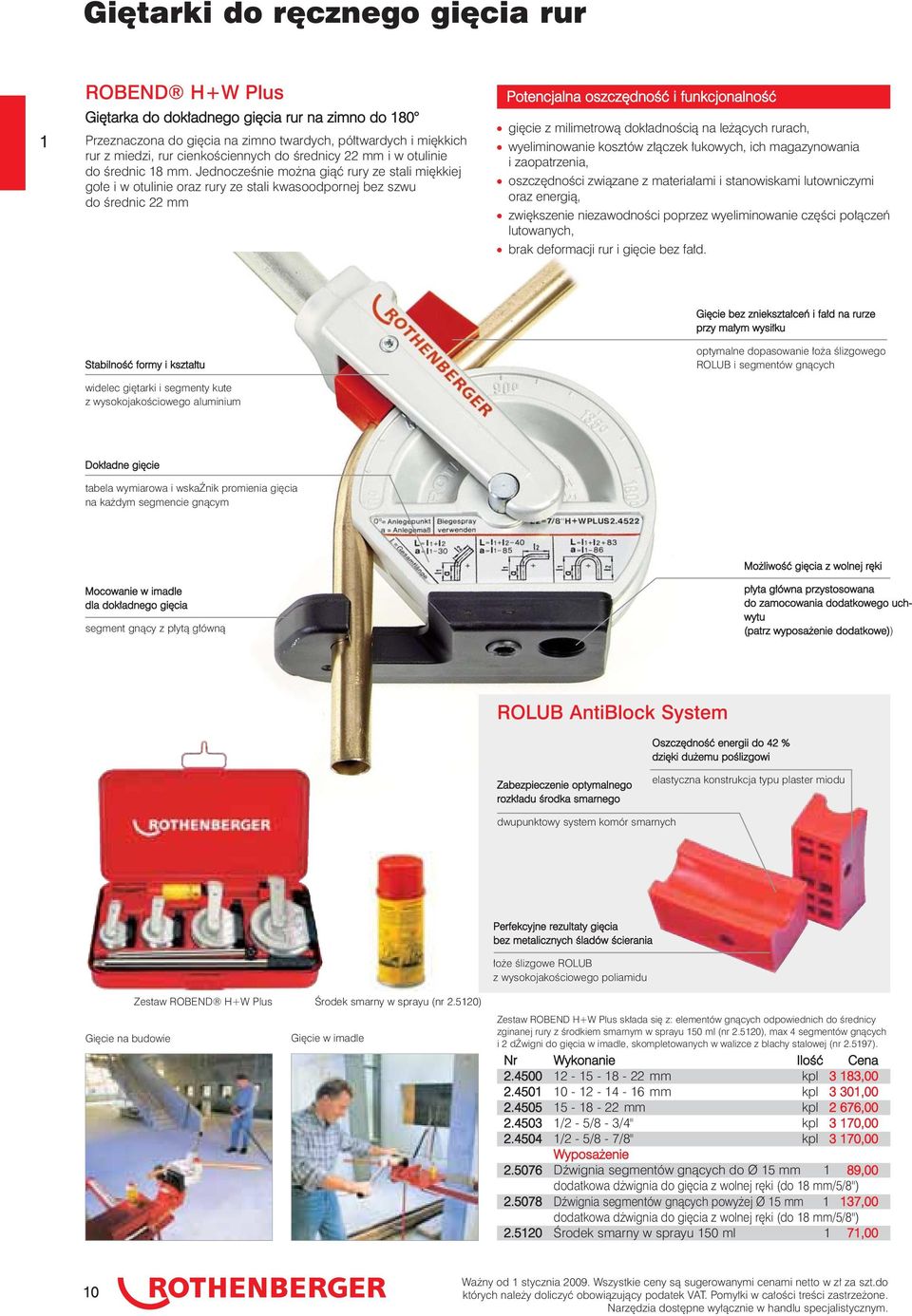

10 Giętarki do ręcznego gięcia rur ROBEND H+W Plus Giętarka do dokładnego gięcia rur na zimno do 80 Przeznaczona do gięcia na zimno twardych, półtwardych i miękkich rur z miedzi, rur cienkościennych do średnicy 22 mm i w otulinie do średnic 8 mm. Jednocześnie można giąć rury ze stali miękkiej gołe i w otulinie oraz rury ze stali kwasoodpornej bez szwu do średnic 22 mm Potencjalna oszczędność i funkcjonalność gięcie z milimetrową dokładnością na leżących rurach, wyeliminowanie kosztów złączek łukowych, ich magazynowania i zaopatrzenia, oszczędności związane z materiałami i stanowiskami lutowniczymi oraz energią, zwiększenie niezawodności poprzez wyeliminowanie części połączeń lutowanych, brak deformacji rur i gięcie bez fałd. Stabilność formy i kształtu widelec giętarki i segmenty kute z wysokojakościowego aluminium Gięcie bez zniekształceń i fałd na rurze przy małym wysiłku optymalne dopasowanie łoża ślizgowego ROLUB i segmentów gnących Dokładne gięcie tabela wymiarowa i wskaźnik promienia gięcia na każdym segmencie gnącym Mocowanie w imadle dla dokładnego gięcia segment gnący z płytą główną Możliwość gięcia z wolnej ręki płyta główna przystosowana do zamocowania dodatkowego uchwytu (patrz wyposażenie dodatkowe)) ROLUB AntiBlock System Oszczędność energii do 42 % dzięki dużemu poślizgowi Zabezpieczenie optymalnego rozkładu środka smarnego elastyczna konstrukcja typu plaster miodu dwupunktowy system komór smarnych Gięcie na budowie Zestaw ROBEND H+W Plus Środek smarny w sprayu (nr 2.520) Gięcie w imadle Perfekcyjne rezultaty gięcia bez metalicznych śladów ścierania łoże ślizgowe ROLUB z wysokojakościowego poliamidu Zestaw ROBEND H+W Plus składa się z: elementów gnących odpowiednich do średnicy zginanej rury z środkiem smarnym w sprayu 50 ml (nr 2.520), max 4 segmentów gnących i 2 dźwigni do gięcia w imadle, skompletowanych w walizce z blachy stalowej (nr 2.597) mm kpl 3 83, mm kpl 3 30, mm kpl 2 676, /2-5/8-3/4" kpl 3 70, /2-5/8-7/8" kpl 3 70,00 Wyposażenie Dźwignia segmentów gnących do Ø 5 mm 89,00 dodatkowa dżwignia do gięcia z wolnej ręki (do 8 mm/5/8") Dźwignia segmentów gnących powyżej Ø 5 mm 37,00 dodatkowa dżwignia do gięcia z wolnej ręki (do 8 mm/5/8") Środek smarny w sprayu 50 ml 7,00 0 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

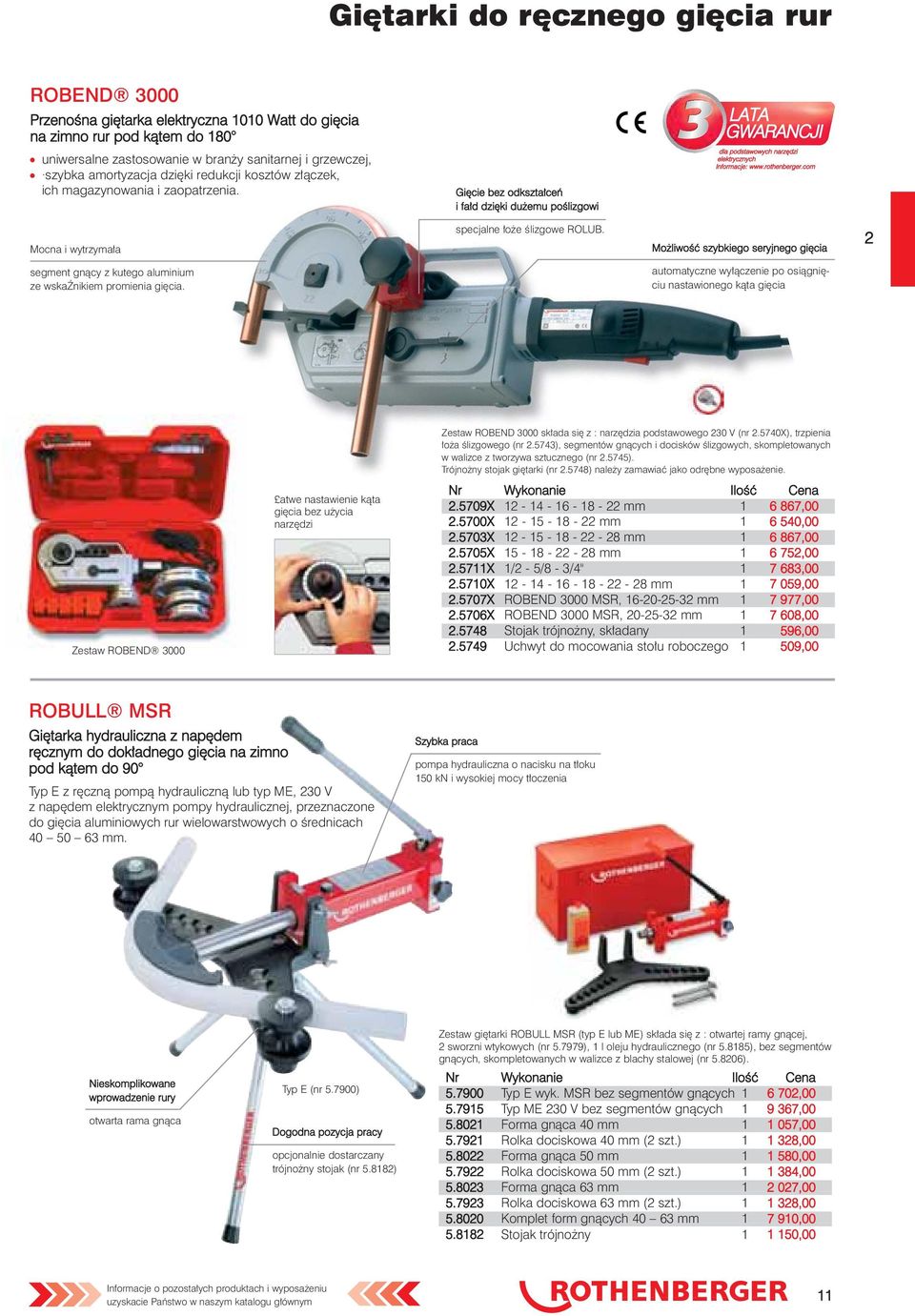

11 Giętarki do ręcznego gięcia rur ROBEND 3000 Przenośna giętarka elektryczna 00 Watt do gięcia na zimno rur pod kątem do 80 uniwersalne zastosowanie w branży sanitarnej i grzewczej, szybka amortyzacja dzięki redukcji kosztów złączek, ich magazynowania i zaopatrzenia. Gięcie bez odkształceń i fałd dzięki dużemu poślizgowi LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: Mocna i wytrzymała specjalne łoże ślizgowe ROLUB. Możliwość szybkiego seryjnego gięcia 2 segment gnący z kutego aluminium ze wskaźnikiem promienia gięcia. automatyczne wyłączenie po osiągnięciu nastawionego kąta gięcia Zestaw ROBEND 3000 atwe nastawienie kąta gięcia bez użycia narzędzi Zestaw ROBEND 3000 składa się z : narzędzia podstawowego 230 V (nr X), trzpienia łoża ślizgowego (nr ), segmentów gnących i docisków ślizgowych, skompletowanych w walizce z tworzywa sztucznego (nr ). Trójnożny stojak giętarki (nr ) należy zamawiać jako odrębne wyposażenie X mm 6 867, X mm 6 540, X mm 6 867, X mm 6 752, X /2-5/8-3/4" 7 683, X mm 7 059, X ROBEND 3000 MSR, mm 7 977, X ROBEND 3000 MSR, mm 7 608, Stojak trójnożny, składany 596, Uchwyt do mocowania stołu roboczego 509,00 ROBULL MSR Giętarka hydrauliczna z napędem ręcznym do dokładnego gięcia na zimno pod kątem do 90 Typ E z ręczną pompą hydrauliczną lub typ ME, 230 V z napędem elektrycznym pompy hydraulicznej, przeznaczone do gięcia aluminiowych rur wielowarstwowych o średnicach mm. Szybka praca pompa hydrauliczna o nacisku na tłoku 50 kn i wysokiej mocy tłoczenia Nieskomplikowane wprowadzenie rury otwarta rama gnąca Typ E (nr ) Dogodna pozycja pracy opcjonalnie dostarczany trójnożny stojak (nr 5.882) Zestaw giętarki ROBULL MSR (typ E lub ME) składa się z : otwartej ramy gnącej, 2 sworzni wtykowych (nr ), l oleju hydraulicznego (nr 5.885), bez segmentów gnących, skompletowanych w walizce z blachy stalowej (nr ) Typ E wyk. MSR bez segmentów gnących 6 702, Typ ME 230 V bez segmentów gnących 9 367, Forma gnąca 40 mm 057, Rolka dociskowa 40 mm (2 szt.) 328, Forma gnąca 50 mm 580, Rolka dociskowa 50 mm (2 szt.) 384, Forma gnąca 63 mm 2 027, Rolka dociskowa 63 mm (2 szt.) 328, Komplet form gnących mm 7 90, Stojak trójnożny 50,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym

12 Technika zaciskania Rodzina zaciskarek ROMAX PRESSLINER Zaciskarki elektrohydrauliczne z elektronicznym sterowaniem są narzędziami przeznaczonymi do zaciskania złączek o średnicach do Ø 54 mm. Wiodąca technika i bezpieczeństwo dzięki wspólnej platformie powtarzalnych części składowych poszczególnych produktów. Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: 2 PODSTAWOWE KORZYŚCI Wysokie bezpieczeństwo zaciskania dla ponad cykli technologia CFT zabezpiecza stałą osiową siłę zaciskania 32 kn lub 9 kn (ROMAX Compact). Lżejsza praca również w pozycjach wymuszonych mocowanie szczęk zaciskowych obracane swobodnie w zakresie 270 Brak możliwości przypadkowego otwarcia, konieczny obrót rygla o 80 bezpieczne ryglowanie szczęk. Pewny uchwyt we wszystkich pozycjach roboczych w celu nie męczącej pracy przyjazny rozkład ciężaru urządzenia. Gwarancja długiej żywotności i wysokiej funkcjonalności mocny i sprawny silnik elektryczny. Wysokie bezpieczeństwo użytkowania dzięki możliwości natychmiastowego przerwania procesu zaciskania łatwo dostępny wyłącznik bezpieczeństwa. Technologia CFT (Constant Force Technology) Brak odchyleń od podanych wartości siły zaciskania najważniejszych producentów szczęk zaciskowych. Stała osiowa siła zaciskania dla ponad cykli. Stała siła osiowa dzięki zastosowaniu technologii CFT Pomiar pod obciążeniem z pętlą ciśnieniową UPONOR DN 75 Siła F [kn] +/-,2 kn w 00% zakr. tolerancji Cykle zaciskania 2 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

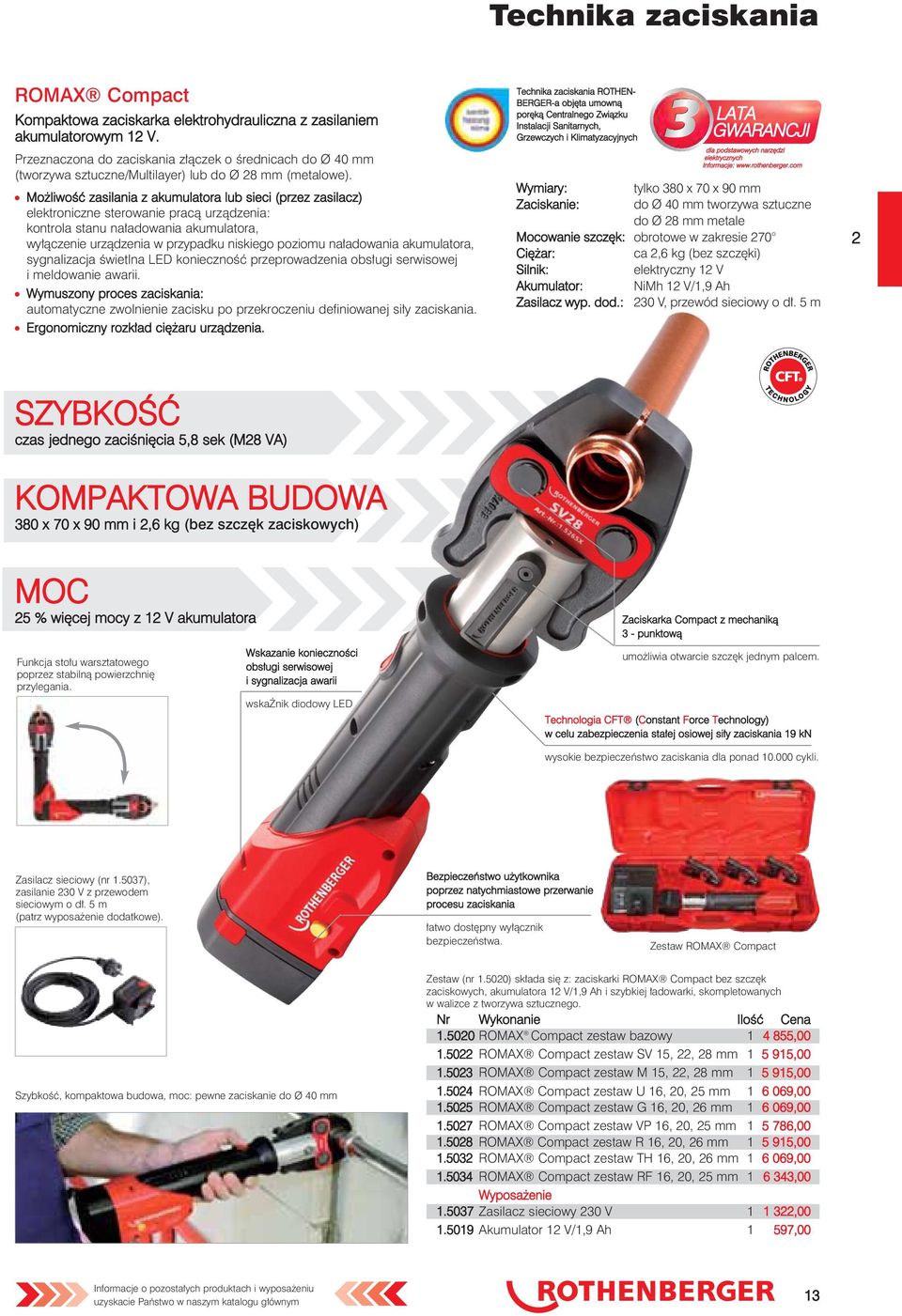

13 Technika zaciskania ROMAX Compact Kompaktowa zaciskarka elektrohydrauliczna z zasilaniem akumulatorowym 2 V. Przeznaczona do zaciskania złączek o średnicach do Ø 40 mm (tworzywa sztuczne/multilayer) lub do Ø 28 mm (metalowe). Możliwość zasilania z akumulatora lub sieci (przez zasilacz) elektroniczne sterowanie pracą urządzenia: kontrola stanu naładowania akumulatora, wyłączenie urządzenia w przypadku niskiego poziomu naładowania akumulatora, sygnalizacja świetlna LED konieczność przeprowadzenia obsługi serwisowej i meldowanie awarii. Wymuszony proces zaciskania: automatyczne zwolnienie zacisku po przekroczeniu definiowanej siły zaciskania. Ergonomiczny rozkład ciężaru urządzenia. Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: Wymiary: tylko 380 x 70 x 90 mm Zaciskanie: do Ø 40 mm tworzywa sztuczne do Ø 28 mm metale Mocowanie szczęk: obrotowe w zakresie 270 Ciężar: ca 2,6 kg (bez szczęki) Silnik: elektryczny 2 V Akumulator: NiMh 2 V/,9 Ah Zasilacz wyp. dod.: 230 V, przewód sieciowy o dł. 5 m 2 SZYBKOŚĆ czas jednego zaciśnięcia 5,8 sek (M28 VA) KOMPAKTOWA BUDOWA 380 x 70 x 90 mm i 2,6 kg (bez szczęk zaciskowych) MOC 25 % więcej mocy z 2 V akumulatora Funkcja stołu warsztatowego poprzez stabilną powierzchnię przylegania. Wskazanie konieczności obsługi serwisowej i sygnalizacja awarii wskaźnik diodowy LED Zaciskarka Compact z mechaniką 3 - punktową umożliwia otwarcie szczęk jednym palcem. Technologia CFT (Constant Force Technology) w celu zabezpieczenia stałej osiowej siły zaciskania 9 kn wysokie bezpieczeństwo zaciskania dla ponad cykli. Zasilacz sieciowy (nr.5037), zasilanie 230 V z przewodem sieciowym o dł. 5 m (patrz wyposażenie dodatkowe). Bezpieczeństwo użytkownika poprzez natychmiastowe przerwanie procesu zaciskania łatwo dostępny wyłącznik bezpieczeństwa. Zestaw ROMAX Compact Szybkość, kompaktowa budowa, moc: pewne zaciskanie do Ø 40 mm Zestaw (nr.5020) składa się z: zaciskarki ROMAX Compact bez szczęk zaciskowych, akumulatora 2 V/,9 Ah i szybkiej ładowarki, skompletowanych w walizce z tworzywa sztucznego ROMAX Compact zestaw bazowy 4 855, ROMAX Compact zestaw SV 5, 22, 28 mm 5 95, ROMAX Compact zestaw M 5, 22, 28 mm 5 95, ROMAX Compact zestaw U 6, 20, 25 mm 6 069, ROMAX Compact zestaw G 6, 20, 26 mm 6 069, ROMAX Compact zestaw VP 6, 20, 25 mm 5 786, ROMAX Compact zestaw R 6, 20, 26 mm 5 95, ROMAX Compact zestaw TH 6, 20, 26 mm 6 069, ROMAX Compact zestaw RF 6, 20, 25 mm 6 343,00 Wyposażenie.5037 Zasilacz sieciowy 230 V 322, Akumulator 2 V/,9 Ah 597,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 3

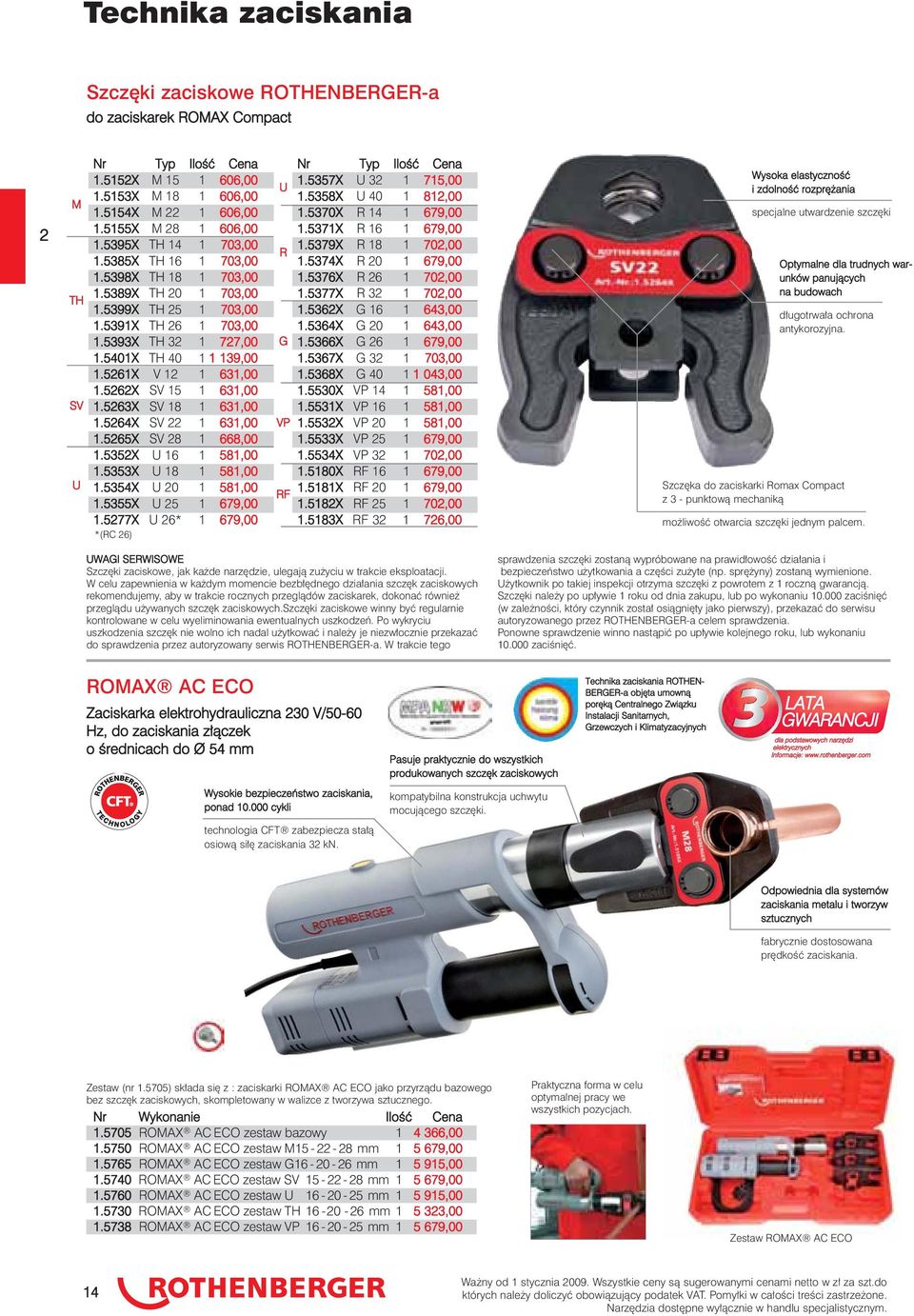

14 Technika zaciskania Szczęki zaciskowe ROTHENBERGER-a do zaciskarek ROMAX Compact 2 M TH SV U Nr Typ Ilość Cena.552X M 5 606,00.553X M 8 606,00.554X M ,00.555X M , X TH 4 703, X TH 6 703, X TH 8 703, X TH , X TH ,00.539X TH , X TH ,00.540X TH 40 39,00.526X V 2 63, X SV 5 63, X SV 8 63, X SV 22 63, X SV , X U 6 58, X U 8 58, X U 20 58, X U , X U 26* 679,00 *(RC 26) U R G VP RF Nr Typ Ilość Cena.5357X U 32 75, X U 40 82, X R 4 679,00.537X R 6 679, X R 8 702, X R , X R , X R , X G 6 643, X G , X G , X G , X G , X VP 4 58,00.553X VP 6 58, X VP 20 58, X VP , X VP ,00.580X RF 6 679,00.58X RF ,00.582X RF ,00.583X RF ,00 Wysoka elastyczność i zdolność rozprężania specjalne utwardzenie szczęki Optymalne dla trudnych warunków panujących na budowach długotrwała ochrona antykorozyjna. Szczęka do zaciskarki Romax Compact z 3 - punktową mechaniką możliwość otwarcia szczęki jednym palcem. UWAGI SERWISOWE Szczęki zaciskowe, jak każde narzędzie, ulegają zużyciu w trakcie eksploatacji. W celu zapewnienia w każdym momencie bezbłędnego działania szczęk zaciskowych rekomendujemy, aby w trakcie rocznych przeglądów zaciskarek, dokonać również przeglądu używanych szczęk zaciskowych.szczęki zaciskowe winny być regularnie kontrolowane w celu wyeliminowania ewentualnych uszkodzeń. Po wykryciu uszkodzenia szczęk nie wolno ich nadal użytkować i należy je niezwłocznie przekazać do sprawdzenia przez autoryzowany serwis ROTHENBERGER-a. W trakcie tego sprawdzenia szczęki zostaną wypróbowane na prawidłowość działania i bezpieczeństwo użytkowania a części zużyte (np. sprężyny) zostaną wymienione. Użytkownik po takiej inspekcji otrzyma szczęki z powrotem z roczną gwarancją. Szczęki należy po upływie roku od dnia zakupu, lub po wykonaniu zaciśnięć (w zależności, który czynnik został osiągnięty jako pierwszy), przekazać do serwisu autoryzowanego przez ROTHENBERGER-a celem sprawdzenia. Ponowne sprawdzenie winno nastąpić po upływie kolejnego roku, lub wykonaniu zaciśnięć. ROMAX AC ECO Zaciskarka elektrohydrauliczna 230 V/50-60 Hz, do zaciskania złączek o średnicach do Ø 54 mm Pasuje praktycznie do wszystkich produkowanych szczęk zaciskowych Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: Wysokie bezpieczeństwo zaciskania, ponad cykli kompatybilna konstrukcja uchwytu mocującego szczęki. technologia CFT zabezpiecza stałą osiową siłę zaciskania 32 kn. Odpowiednia dla systemów zaciskania metalu i tworzyw sztucznych fabrycznie dostosowana prędkość zaciskania. Zestaw (nr.5705) składa się z : zaciskarki ROMAX AC ECO jako przyrządu bazowego bez szczęk zaciskowych, skompletowany w walizce z tworzywa sztucznego ROMAX AC ECO zestaw bazowy 4 366, ROMAX AC ECO zestaw M mm 5 679, ROMAX AC ECO zestaw G mm 5 95, ROMAX AC ECO zestaw SV mm 5 679, ROMAX AC ECO zestaw U mm 5 95, ROMAX AC ECO zestaw TH mm 5 323, ROMAX AC ECO zestaw VP mm 5 679,00 Praktyczna forma w celu optymalnej pracy we wszystkich pozycjach. Zestaw ROMAX AC ECO 4 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

15 Technika zaciskania ROMAX PRESSLINER Zaciskarka elektrohydrauliczna 2 V do zaciskania złączek o średnicach do Ø 54 mm Wysokie bezpieczeństwo zaciskania dla ponad cykli Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: technologia CFT zapewnia stałą osiową siłę zaciskania 32 kn 2 Odpowiednia do systemów zaciskania metalu i tworzyw sztucznych fabrycznie dopasowana prędkość zaciskania. Wskazanie elektroniczne stan naładowania akumulatora, konieczność obsługi serwisowej Zestaw ROMAX PRESSLINER Łatwo dostępne 4 wyłączniki w pobliżu uchwytu wyważony rozkład masy. Zestaw (nr.5420) składa się z : zaciskarki ROMAX PRESSLINER zestaw bazowy bez szczęk zaciskowych, akumulatora 2 V/2,0 Ah (nr.540), szybkiej ładowarki (nr.545), skompletowanych w walizce z tworzywa sztucznego (nr F8664) ROMAX zestaw bazowy 5 29, ROMAX zestaw M mm 7 098, ROMAX zestaw SV mm 7 088, ROMAX zestaw U mm 7 098, ROMAX zestaw TH mm 7 098, ROMAX zestaw VP mm 6 87,00 Wyposażenie.545 Szybka ładowarka (2 V, 230 V) 550, Zapasowy akumulator 2 V / 2,0 Ah, NiCd 68,00.54 Zapasowy akumulator 2 V / 3,0 Ah, NiMH 23,00 ROMAX PRESSLINER ECO Zaciskarka elektrohydrauliczna 2 V do zaciskania złączek o średnicach do Ø 54 mm Technika zaciskania ROTHEN- BERGER-a objęta umowną poręką Centralnego Związku Instalacji Sanitarnych, Grzewczych i Klimatyzacyjnych LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: Pasuje praktycznie do wszystkich produkowanych szczęk zaciskowych Wysokie bezpieczeństwo zaciskania dla ponad cykli kompatybilna konstrukcja uchwytu mocującego szczęki technologia CFT zapewniająca stałą osiową siłę zaciskania 32 kn Odpowiednia do systemów zaciskania metalu i tworzyw sztucznych fabrycznie dopasowana prędkość zaciskania ROMAX PRESSLINER ECO Set Praktyczna forma w celu optymalnej pracy we wszystkich ozycjach. Zestaw (nr.5605) składa się z : zaciskarki bazowej ROMAX PRESSLINER ECO bez szczęk zaciskowych, akumulatora 2 V/2,0 Ah (nr.540), szybkiej ładowarki (nr.545), skompletowanych w walizce z tworzywa sztucznego (nr F 8664) ROMAX ECO zestaw bazowy 4 732, ROMAX ECO zestaw M mm 5 867, ROMAX ECO zestaw SV mm 5 867, ROMAX ECO zestaw U mm 6 329,00 Wyposażenie.545 Szybka ładowarka (2 V, 230 V) 550, Zapasowy akumulator 2 V / 2,0 Ah, NiCd 68,00.54 Zapasowy akumulator 2 V / 3,0 Ah, NiMH 23,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 5

16 Technika zaciskania 2 M TH SV U R G Oryginalne szczęki zaciskowe ROTHENBERGER-a Szczęki zaciskowe ROTHENBERGER-a wykonane z nowych materiałów wysokiej jakości, przeznaczone są do systemowego zaciskania złączek rurowych o średnicach Ø 2-54 mm. Nr Wykonanie dla systemu Ilość Cena.502X M 5 SANHA 606,00.503X M 8 VSH Inox-Press 606,00.504X M 22 VSH Cu-Press 606,00.505X M 28 różne inne 606,00.506X M 35 różne inne 606,00.507X M 42 (4G) różne inne 942,00.508X M 54 (4G) różne inne 942,00.532X TH 4 Gabo 703, X TH 6 System-Technik 703, X TH 8 Giacomini 703, X TH 20 Flex/Therm 703, X TH 25 Flex/Therm 703, X TH 26 Henco, div. Andere 703, X TH 32 Flex/Therm 727, X TH 40 Flex/Therm 52,00.52X SV 2 Viega profipress 606,00.522X SV 5 IBP>B<press 606,00.523X SV 8 Comap Sudopress 606,00.524X SV 22 Cu, różne inne 606,00.525X SV 28 Cu, różne inne 606,00.526X SV 35 Cu, różne inne 606,00.527X SV 42 Cu, różne inne 090,00.528X SV 54 Cu, różne inne 090,00.532X U 6 Uponor Unipipe 63,00.533X U 8 Wavin Future/Tigris 63,00.534X U 20 różne inne 63,00.535X U 25 różne inne 679,00.527X U 26 różne inne 727,00.537X U 32 różne inne 703,00.538X U 40 różne inne 848,00.539X U 50 różne inne 885, X R 4 Roth, WKS 679,00.533X R 6 MEGARO 679, X R 8 MEGARO 75, X R 20 różne inne 679, X R 26 różne inne 703, X R 32 różne inne 703, X G 6 Geberit Mepla 594, X G 20 Geberit Mepla 594, X G 26 Geberit Mepla 643,00 G VP RF Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym kn szczęki kute z wysokoobciążeniowej stali specjalnej. Wysoki standard jakościowy materiału i obrysu szczęki numer partii produkcyjnej i znak kontroli jakości. Do wszystkich zaciskarek z kompatybilnym uchwytem mocującym uniwersalne mocowanie. Wysoka elastyczność i zdolność rozprężania specjalne utwardzenie szczęki. Optymalna dla trudnych warunków panujących na budowach długotrwała ochrona antykorozyjna. Nr Wykonanie dla systemu Ilość Cena.5307X G 32 Geberit Mepla 654, X G 40 Geberit Mepla 28, X VP 4 Viega sanfix 58,00.523X VP 6 Viegatherm P 58, X VP 20 Nussbaum Optiflex 58, X VP 25 Nussbaum Optiflex 606, X VP 32 Nussbaum Optiflex 654,00.56X RF 6 Easypress; Saperxpress Rapid-Press/ Multipress 763,00.562X RF 20 Rapid-Press/ Multipress 763,00.563X RF 25 Rapid-Press/ Multipress 763,00.564X RF 32 Rapid-Press/ Multipress 763,00 Zestaw szczęk zaciskowych Przenośny zestaw szczęk zaciskowych dla średnic do Ø 54 mm Zmienne i korzystne cenowo uniwersalne dla wszystkich szczęk ROTHENBERGER-a. Zwiększone bezpieczeństwo instalacji, zmniejszone niebezpieczeństwo zamiany szczęk uporządkowane systemowo zestawienie. M TH SV U R G VP Szczęki zaciskowe ROTHENBERGER-a skompletowane w walizce z tworzywa sztucznego. Zestaw składa się z: walizki na szczęki (nr.503) i szczęk wg wykazu..5062x Zestaw M mm 2 549,00.508X Zestaw M mm 3 884, X Zestaw TH mm 2 305, X Zestaw TH mm 2 92, X Zestaw TH mm 3 033, X Zestaw SV mm 2 549, X Zestaw SV mm 2 427, X Zestaw SV mm 2 36, X Zestaw U mm 2 669, X Zestaw U mm 2 79, X Zestaw R mm 2 863, X Zestaw G mm 2 549, X Zestaw VP mm 2 500,00 Wyposażenie.503 Walizka na szczęki, pusta 33,00 Np.: 4 szczęki do o 35 mm i 2 szczęki Ø 42 & 54 mm walizka podstawowa mieści 6 szczęk zaciskowych w różnych kombinacjach. Wystarczająca ilość miejsca dla jednego kompletnego systemu szczęk walizka z tworzywa sztucznego z miejscami dla 6 szczęk. 6 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

17 Szczęki zaciskowe Oryginalne wymienne szczęki zaciskowe ROTHEBERGER-a Compact do: ROMAX Compact Szczęki zaciskowe ROTHENBERGER-a wyprodukowane z wypróbowanych materiałów wysokiej jakości, przeznaczone jako wymienne, do zaciskania w zgodnych systemach złączek z tworzyw sztucznych o średnicach Ø 32 mm. Używajcie kombinacji różnych wkładek zaciskowych do jednej szczęki zaciskowej. Bezpieczeństwo Szybkie ustalenie z zabezpieczeniem przed zgubieniem 2 Pewne osadzenie wymiennych wkładek zaciskowych Jarzmo prowadzące Otwarcie szczęk jednym palcem Jednocześnie działający mechanizm 3-sworzniowy Szczęki kute z wysokoobciążeniowej stali specjalnej Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym o wielkości 9 kn i kompatybilnym uchwytem szczęk Numer partii produkcyjnej i kontroli jakości Gwarancja wysokiego standardu jakościowego materiału i obrysu szczęk Wysoka elastyczność i zdolność rozprężania Specjalne utwardzenie Optymalne do trudnych warunków panujących na budowach Długotrwała ochrona antykorozyjna Wkładki zaciskowe Przegląd na stronie 8 Oryginalne pierścienie zaciskowe ROTHENBERGER-a do: ROMAX Compact, ROMAX PRESSLINER, ROMAX PRESSLINER ECO, ROMAX AC ECO Pierścienie zaciskowe ROTHENBERGER-a wykonane z wypróbowanych materiałów wysokiej jakości. Przeznaczone do trudnodostępnych miejsc dzięki przestawnemu rastrowi. Do miejsc trudnodostępnych Wysoka elastyczność i zdolność rozprężania Specjalne utwardzenie Optymalne do trudnych warunków panujących na budowach Pewne osadzenie pierścieni zaciskowych Numer partii produkcyjnej i kontroli jakości Gwarancja wysokiego standardu jakościowego materiału i obrysu szczęk Długotrwała ochrona antykorozyjna Dostawa poszczególnych wielkości na zapytanie. Szczęki kute z wysokoobciążeniowej stali specjalnej Odpowiednie do wszystkich zaciskarek pracujących ze stałym naciskiem osiowym o wielkości 9 lub 32 kn i kompatybilnym uchwytem szczęk Przegląd na stronie 8 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 7

18 Pierścienie zaciskowe Wkładki wymienne ROTHENBERGER-a Pierścienie zaciskowe ROTHENBERGER-a PEX / Multilayer Metall 3 System Średnica nominalna R(H) R 2 R 4 R 6 R 7 R 8 R 20 R 25 R 26 R 32 RFz RFz 2 RFz 6 RFz 20 RFz 25 RFz 32 TH TH 4 TH 6 TH 8 TH 20 TH 25 TH 26 U U 4 U 6 U 8 U 20 U 25 U 32 RC RC 26 VP VP 4 VP 6 VP 20 VP 25 VP 32 CO CO 2 CO 6 CO 20 CO 25 SV SV 5 SV 8 SV 22 SV 28 SV 35 M M 5 M 8 M 22 M 28 M 35 Wkładki wymienne Compact Szczęki przelotowe Compact 5-35 Szczęki przelotowe 5-35 Wkładki wymienne Compact (tylko w połączeniu z szczękami wymiennymi nr.4800) Ilość Cena Pierścienie zaciskowe (tylko w połączeniu z szczękami przelotowymi) Compact nr.443 (5-35 mm), Standard nr.4430 (5-35 mm) ,00 502,00 509,00 509,00 56,00 523,00 48,00 48,00 48,00 488,00 509, ,00 48,00 48,00 502,00 509,00 56,00 523,00 48,00 48,00 502,00 509,00 56,00 523,00 48,00 48,00 48,00 502,00 509,00 523,00 48,00 48,00 488,00 509,00 523,00 48,00 na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie 953,00 na zapytanie na zapytanie Szczęki TH 50, TH 63, U 63 i inne na zapytanie. 8 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

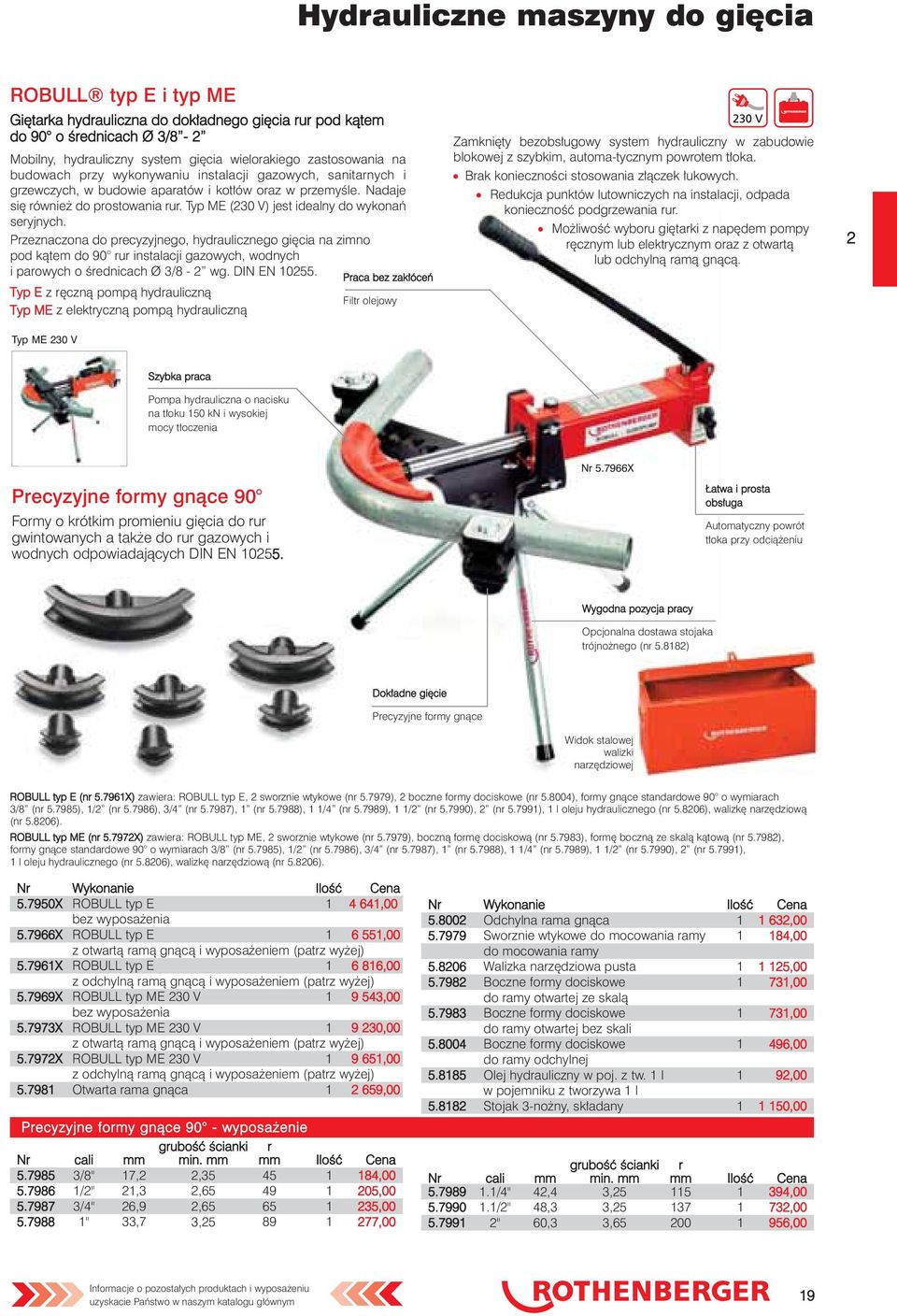

19 Hydrauliczne maszyny do gięcia ROBULL typ E i typ ME Giętarka hydrauliczna do dokładnego gięcia rur pod kątem do 90 o średnicach Ø 3/8-2 Mobilny, hydrauliczny system gięcia wielorakiego zastosowania na budowach przy wykonywaniu instalacji gazowych, sanitarnych i grzewczych, w budowie aparatów i kotłów oraz w przemyśle. Nadaje się również do prostowania rur. Typ ME (230 V) jest idealny do wykonań seryjnych. Przeznaczona do precyzyjnego, hydraulicznego gięcia na zimno pod kątem do 90 rur instalacji gazowych, wodnych i parowych o średnicach Ø 3/8-2 wg. DIN EN Typ E z ręczną pompą hydrauliczną Filtr olejowy Typ ME z elektryczną pompą hydrauliczną Typ ME 230 V Praca bez zakłóceń Zamknięty bezobsługowy system hydrauliczny w zabudowie blokowej z szybkim, automa-tycznym powrotem tłoka. Brak konieczności stosowania złączek łukowych. Redukcja punktów lutowniczych na instalacji, odpada konieczność podgrzewania rur. Możliwość wyboru giętarki z napędem pompy ręcznym lub elektrycznym oraz z otwartą lub odchylną ramą gnącą. 2 Szybka praca Pompa hydrauliczna o nacisku na tłoku 50 kn i wysokiej mocy tłoczenia Precyzyjne formy gnące 90 Formy o krótkim promieniu gięcia do rur gwintowanych a także do rur gazowych i wodnych odpowiadających DIN EN Nr X Łatwa i prosta obsługa Automatyczny powrót tłoka przy odciążeniu Wygodna pozycja pracy Opcjonalna dostawa stojaka trójnożnego (nr 5.882) Dokładne gięcie Precyzyjne formy gnące Widok stalowej walizki narzędziowej ROBULL typ E (nr 5.796X) zawiera: ROBULL typ E, 2 sworznie wtykowe (nr ), 2 boczne formy dociskowe (nr ), formy gnące standardowe 90 o wymiarach 3/8 (nr ), /2 (nr ), 3/4 (nr ), (nr ), /4 (nr ), /2 (nr ), 2 (nr 5.799), l oleju hydraulicznego (nr ), walizkę narzędziową (nr ). ROBULL typ ME (nr X) zawiera: ROBULL typ ME, 2 sworznie wtykowe (nr ), boczną formę dociskową (nr ), formę boczną ze skalą kątową (nr ), formy gnące standardowe 90 o wymiarach 3/8 (nr ), /2 (nr ), 3/4 (nr ), (nr ), /4 (nr ), /2 (nr ), 2 (nr 5.799), l oleju hydraulicznego (nr ), walizkę narzędziową (nr ) X ROBULL typ E 4 64,00 bez wyposażenia X ROBULL typ E 6 55,00 z otwartą ramą gnącą i wyposażeniem (patrz wyżej) 5.796X ROBULL typ E 6 86,00 z odchylną ramą gnącą i wyposażeniem (patrz wyżej) X ROBULL typ ME 230 V 9 543,00 bez wyposażenia X ROBULL typ ME 230 V 9 230,00 z otwartą ramą gnącą i wyposażeniem (patrz wyżej) X ROBULL typ ME 230 V 9 65,00 z odchylną ramą gnącą i wyposażeniem (patrz wyżej) Otwarta rama gnąca 2 659,00 Precyzyjne formy gnące 90 - wyposażenie grubość ścianki r Nr cali mm min. mm mm Ilość Cena /8" 7,2 2, , /2" 2,3 2, , /4" 26,9 2, , " 33,7 3, , Odchylna rama gnąca 632, Sworznie wtykowe do mocowania ramy 84,00 do mocowania ramy Walizka narzędziowa pusta 25, Boczne formy dociskowe 73,00 do ramy otwartej ze skalą Boczne formy dociskowe 73,00 do ramy otwartej bez skali Boczne formy dociskowe 496,00 do ramy odchylnej Olej hydrauliczny w poj. z tw. l 92,00 w pojemniku z tworzywa l Stojak 3-nożny, składany 50,00 grubość ścianki r Nr cali mm min. mm mm Ilość Cena /4" 42,4 3, , /2" 48,3 3, , " 60,3 3, ,00 Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 9

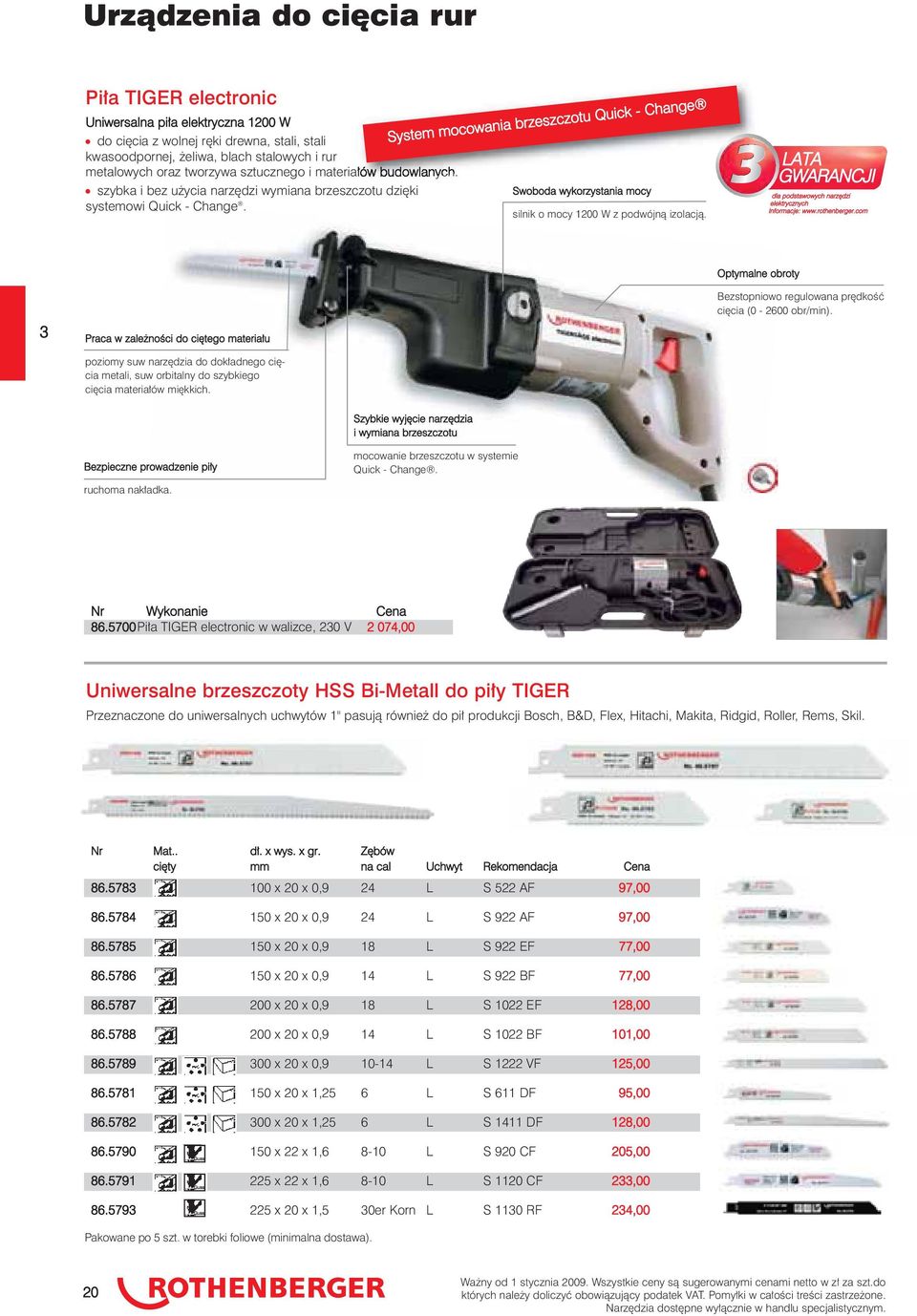

20 Urządzenia do cięcia rur Piła TIGER electronic Uniwersalna piła elektryczna 200 W do cięcia z wolnej ręki drewna, stali, stali kwasoodpornej, żeliwa, blach stalowych i rur metalowych oraz tworzywa sztucznego i materiałów budowlanych. szybka i bez użycia narzędzi wymiana brzeszczotu dzięki systemowi Quick - Change. System mocowania brzeszczotu Quick - Change Swoboda wykorzystania mocy silnik o mocy 200 W z podwójną izolacją. LATA GWARANCJI dla podstawowych narzędzi elektrycznych Informacje: 3 Praca w zależności do ciętego materiału poziomy suw narzędzia do dokładnego cięcia metali, suw orbitalny do szybkiego cięcia materiałów miękkich. Optymalne obroty Bezstopniowo regulowana prędkość cięcia ( obr/min). Szybkie wyjęcie narzędzia i wymiana brzeszczotu Bezpieczne prowadzenie piły mocowanie brzeszczotu w systemie Quick - Change. ruchoma nakładka. Nr Wykonanie Cena Piła TIGER electronic w walizce, 230 V 2 074,00 Uniwersalne brzeszczoty HSS Bi-Metall do piły TIGER Przeznaczone do uniwersalnych uchwytów " pasują również do pił produkcji Bosch, B&D, Flex, Hitachi, Makita, Ridgid, Roller, Rems, Skil. Nr Mat.. dł. x wys. x gr. Zębów cięty mm na cal Uchwyt Rekomendacja Cena x 20 x 0,9 24 L S 522 AF 97, x 20 x 0,9 24 L S 922 AF 97, x 20 x 0,9 8 L S 922 EF 77, x 20 x 0,9 4 L S 922 BF 77, x 20 x 0,9 8 L S 022 EF 28, x 20 x 0,9 4 L S 022 BF 0, x 20 x 0,9 0-4 L S 222 VF 25, x 20 x,25 6 L S 6 DF 95, x 20 x,25 6 L S 4 DF 28, x 22 x,6 8-0 L S 920 CF 205,00 Guss x 22 x,6 8-0 L S 20 CF 233,00 Guss Guss 225 x 20 x,5 30er Korn L S 30 RF 234,00 Pakowane po 5 szt. w torebki foliowe (minimalna dostawa). 20 Ważny od stycznia Wszystkie ceny są sugerowanymi cenami netto w zł za szt.do których należy doliczyć obowiązujący podatek VAT. Pomyłki w całości treści zastrzeżone. Narzędzia dostępne wyłącznie w handlu specjalistycznym.

21 Urządzenia do cięcia rur PIPECUT 70 / 200 U / 360 Pro Przenośna przecinarka do rur o średnicach do Ø 360 mm Szybko lekko precyzyjnie Idealna przecinarka do jednoosobowego cięcia rur z następujących materiałów: stali, miedzi, żeliwa, aluminium, stali nierdzewnej i tworzyw sztucznych (PIPECUT 70/200 U do rur o grubości ścianki do 2 mm, PIPECUT 360 Pro do rur o grubości ścianki do 27 mm). Do szybkiego przecinania wszystkich rur o średnicach od Ø 5 mm do Ø 70 mm (PIPECUT 70) lub Ø 20 mm do Ø 220 mm (PIPECUT 200 U) oraz Ø 75 mm do Ø 360 mm (PIPECUT 360 Pro) i grubości ścianki rury max 8 mm. Przecinarka PIPECUT 70 Electronic Control umożliwia dodatkowo, dzięki 6-stopniowo regulowanej prędkości obrotowej tarczy tnącej, perfekcyjne przecinanie rur wykonanych ze stali nierdzewnej. (bez ilustracji). Minimalne iskrzenie i małe nagrzewanie się ciętego materiału, brak korozji Brak wpływu na przecinany materiał ciepła wydzielającego się w trakcie cięcia. Zabezpiecza piłę i wyłącza ją Wyłącznik przeciążeniowy. Tarcza tnąca znajduje się zawsze we właściwej pozycji 3 PIPECUT w walizce narzędziowej Gwarantowane cięcie pod kątem 90 Samoprowadząca tarcza tnąca Samozakleszczająca się rama prowadząca. Nie jest potrzebne gratowanie rury po cięciu Precyzyjna nastawa ręczna Zestaw zawiera: PIPECUT, torbę nylonową, 4 prowadnice i tarczę tnącą TCT Zestaw PIPECUT , Zestaw PIPECUT 70 Electronic Control 6 975, Zestaw PIPECUT 200 U 8 647, Zestaw PIPECUT 360 Pro 3 673, Tarcza tnąca 65 x 62 do 360 Pro 959, Tarcza tnąca TCT 40 x , Tarcza tnąca ceramiczna 40 x , Tarcza tnąca diamentowa 40 x ,00 Widok cięcia przecinarką 220 U Widok cięcia przecinarką 360 Pro Przecinarka PIPECUT 360 Pro SUPER CUT Gwintownica ręczna z grzechotką do Ø 2" Przeznaczona do wykonywania precyzyjnych i zgodnych z normą gwintów. Szybkie osadzenie i zdjęcie głowicy gwinciarskiej dzięki rozprężnemu pierścieniowi mocującemu. Idealna do miejsc tru dnodostępnych dzięki smukłej budowie i korzystnej wielkości kąta (22,5 ). Szybkowymienne głowice gwinciarskie Pewne oparcie uniwersalna ośmiokątna końcówka napędu. Pasują do wszystkich gwintownic ROTHENBERGER-a ręcznych i elektyrcznych proste osadzenie i zdejmowanie głowicy gwinciarskiej Walizka narzędziowa SANI KIT Zestaw narzędzi w walizce Idealny zestaw narzędzi niezbędny przy pracach naprawczych i motażowych Brak możliwości uszkodzenia narzędzi dzieki mocnej walizce z tworzywa sztucznego Precyzyjne narzynki (noże głowic gwinciarskich) Długi okres żywotności narzędzia Wykonane z ulepszonej, wysokiej jakości stali Zestaw (nr ) składa się z: gwintownicy z grzechotką /4" (nr X), szybkowymiennych głowic gwinciartskich BSPT R /2" (No X) R 3/4" (nr X) " (nr X), obcinaka rur stalowych SUPER /4" (nr ), klucza nastawnego żabka typ SP 0" (nr ), klucza szwedzkiego " (nr 7.022X), i rolki taśmy teflonowej (nr ), skompletowanych w walizce narzędziowej z tworzywa sztucznego X /2-3/4-- /4" 2, X BSPT R 3/8-/2-3/4-- /4" 654, X BSPT R /2-3/4 -- /4- /2-2" 2 477,00 Zestaw SANI KIT Zestaw narzędzi w walizce SANI KIT 076,00 Nr Nr X Informacje o pozostałych produktach i wyposażeniu uzyskacie Państwo w naszym katalogu głównym 2
