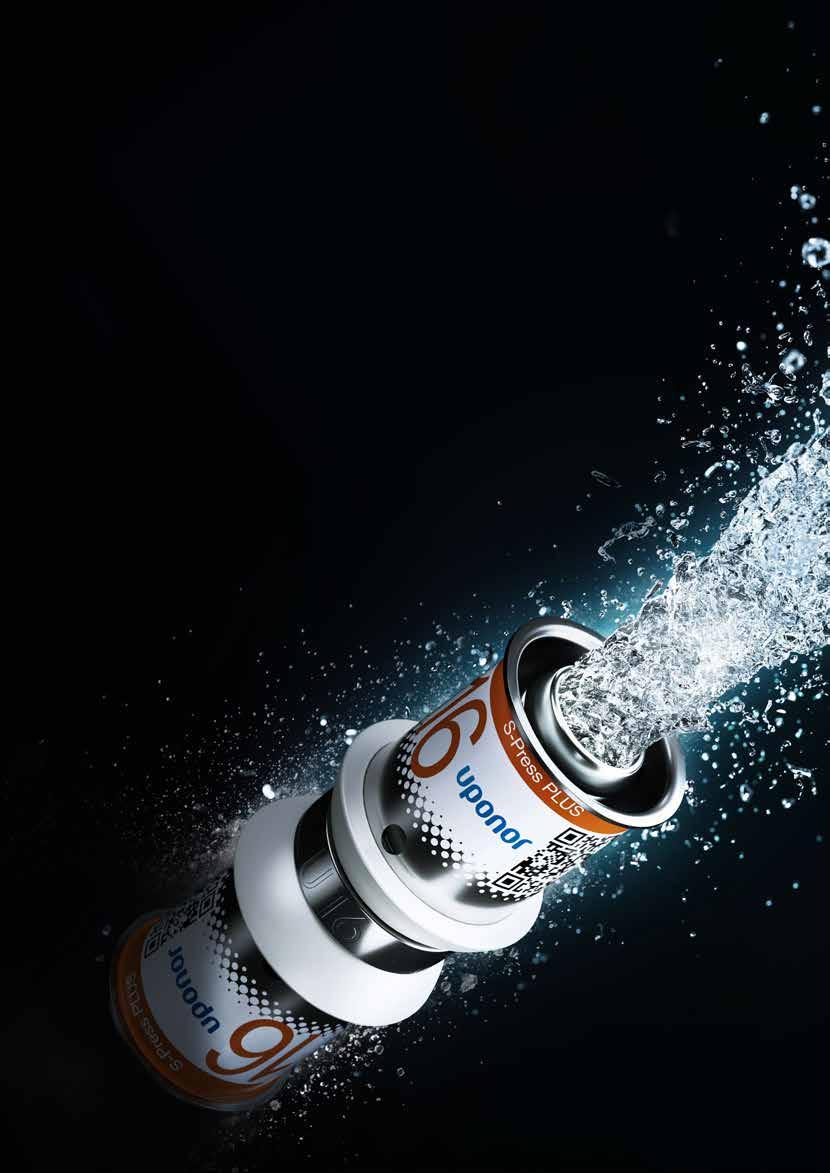

1 Build on Uponor with Karta danych technicznych Karta danych technicznych Uponor l 1

2 Bezkompromisowo najlepsza - 1 WYTRZYMAŁA DOBRZE ZNOSI NAWET NAJGORSZE WARUNKI Ulepszone połączenie pomiędzy nowo zaprojektowanym pierścieniem zatrzymującym i obudową, która dzięki swojemu idealnemu dopasowaniu jest odporna na wstrząsy i większe obciążenia. Nowa konstrukcja obudowy i rękaw wykonany ze stali nierdzewnej zapewniają doskonałą stabilność nawet przy dużych siłach mechanicznych. Uponor S-Press Plus to połączenie nowego stopu mosiężnego i sprawdzonego materiału PPSU, które zapewnia mocną oprawę w stosunku do miękkiej wody oraz stężeń jonów wapnia i magnezu. Water tangent material is listed on the positive list of the 4MS. Approved material to be in contact with water for human consumption. Wszystkie materiały wykorzystane do stworzenia złączki S-Press Plus są bardzo odporne na korozję. 2 BEZPIECZNA GWARANTUJE IDEALNE POŁĄCZENIE Nowa konstrukcja tulei wykonanych ze stali nierdzewnej zapewnia bardzo precyzyjne mocowanie szczęk. Niemożliwe jest zaciśnięcie złączki w niewłaściwym położeniu. Łatwe rozpoznanie średnicy Nawet w ciężkich warunkach i ciemnych pomieszczeniach bez trudu dopasujesz odpowiedni rozmiar. Jasne kolory oznaczeń i duże litery na wskaźniku są łatwe do rozpoznania nawet z dużej odległości. Odpowiednie kolory kodów na szczękach zaciskowych informują, którego narzędzia użyć. Unikalny wskaźnik nacisku na tulei wykonany jest ze stali nierdzewnej Umożliwia to bezpieczne sprawdzenie zacisku. Wkaźnik zacisku można zdemontować tylko wtedy, gdy połączenie jest bezpieczne. 9 9 Funkcja testu próby szczelności Jeśli złączka nie zostanie prawidłowo zamocowana przecieknie od razu nawet przy bardzo niskim ciśnieniu. 3 PROSTA UŁATWIONE PROJEKTOWANIE I INSTALACJA Nowy, cyfrowo zaprojektowany wygląd Poprawa przepływu wody do 60%, najlepsze w klasie systemów MLC. Szybka 3-etapowa instalacja bez konieczności kalibracji i fazowania. 100-procentowa kompatybilność ze wszystkimi elementami systemu Uponor. 4 INTELIGENTNA ODPOWIEDZI NA WSZYSTKIE PYTANIA ZNAJDZIESZ NA NASZEJ STRONIE INTERNETOWEJ Innowacyjny kod QR Dla szybkiego dostępu do: Całodobowej pomocy instalacyjnej Bazy danych Katalogów i zamówień online 2 l Karta danych technicznych Uponor

3 Specyfikacja techniczna złączek System fittings Wymiary [mm] Kompatybilne rury Mosiądz DR Kompozyt PPSU 16 x 2 Uni Pipe PLUS/MLC 20 x 2,25 Uni Pipe PLUS/MLC 25 x 2,5 Uni Pipe PLUS/MLC 32 x 3 Uni Pipe PLUS/MLC Features Colour code Inspection window Press indicator with double check function No bevel needed No calibration needed Test safety function High flow rate design Access to info portal via QR code DR brass body with stainless steel sleeve PPSU bdy with stainless steel sleeve Nowy standard Uponor dla systemów kompozytowych Uponor Uni Pipe PLUS Uponor MLC Uponor Uponor Metallic Pipe PLUS Karta danych technicznych Uponor l 3

4 Instrukcja montażu Uni Pipe PLUS MLC mm 2 32 mm optional mm mm PPSU UP110 UP75 UP75 EL UPP1 Mini2 Mini PPSU 4 l Karta danych technicznych Uponor

5 Obszary zastosowania Złączka Uponor pasuje do wszystkich urządzeń sanitarnych, np. do budowy domów oraz budynków publicznych i komercyjnych. Wraz z Uponor Uni Pipe PLUS lub Uponor MLC posiada aprobaty systemowe dotyczące wody pitnej i higieny. może być stosowana przy ogrzewaniu i chłodzeniu. Woda użytkowa: Zakres pracy ciągłej w temperaturze od 0*C do 70*C przy maksymalnym cisnieniu 10 bar. Temperatura krótkotrwała 95*C w czasie maksymalnie 100 godzin. Zgodnie z normą PN-EN ISO Ogrzewanie: Zakres pracy ciągłej przy temperaturze 80*C i maksymalnym stałym ciśnieniu 10 bar. Temperatura krótkotrwała wynosi 100*C w czasie maksymalnie 100 godzin. Zgodnie z normą PN-EN ISO Portfolio S-Press Plus Kolanko Uponor PPSU ELBOW PPSU sztuk ELBOW PPSU sztuk ELBOW PPSU sztuk ELBOW PPSU sztuk Uponor coupling PPSU COUPLING PPSU sztuk COUPLING PPSU sztuk COUPLING PPSU sztuk COUPLING PPSU sztuk Uponor reducer PPSU REDUCER PPSU sztuk REDUCER PPSU sztuk REDUCER PPSU sztuk REDUCER PPSU sztuk REDUCER PPSU sztuk REDUCER PPSU sztuk REDUCER PPSU sztuk Uponor tee PPSU TEE PPSU sztuk TEE PPSU sztuk TEE PPSU sztuk TEE PPSU sztuk Dostępny od września 2019 Uponor tee red. PPSU TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk TEE RED. PPSU sztuk Karta danych technicznych Uponor l 5

6 Portfolio Dostępne od marca 2019 Uponor adapter male R3/8"MT 10 sztuk R1/2"MT 10 sztuk R3/4"MT 10 sztuk R1/2"MT 10 sztuk R3/4"MT 10 sztuk R1"MT 10 sztuk R3/4"MT 5 sztuk R1"MT 5 sztuk R1"MT 5 sztuk R1 1/4"MT 5 sztuk Uponor adapter male BENELUX R15mm CU 10 sztuk R22mm CU 10 sztuk R22mm CU 10 sztuk Uponor adapt. female Rp1/2"FT 10 sztuk Rp1/2"FT 10 sztuk Rp3/4"FT 10 sztuk Rp1"FT 10 sztuk Rp3/4"FT 5 sztuk Rp1"FT 5 sztuk Rp1"FT 5 sztuk Rp1 1/4"FT 5 sztuk Uponor elbow sztuk sztuk sztuk sztuk Uponor bend sztuk sztuk sztuk sztuk Uponor elbow male R3/8"MT 10 sztuk R1/2"MT 10 sztuk R1/2"MT 10 sztuk R3/4"MT 10 sztuk R3/4"MT 5 sztuk R1"MT 5 sztuk R1"MT 5 sztuk Uponor elbow male R3/8"MT/10CU 10 sztuk Uponor elbow female Rp1/2"FT 10 sztuk Rp1/2"FT 10 sztuk Rp3/4"FT 10 sztuk Rp3/4"FT 5 sztuk Rp1"FT 5 sztuk Rp1"FT 5 sztuk Uponor elbow sztuk sztuk Uponor coupling sztuk sztuk sztuk sztuk Uponor reducer sztuk sztuk sztuk sztuk sztuk Uponor tee sztuk sztuk sztuk sztuk Uponor tee reducer sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk sztuk Uponor tee male R1/2"MT sztuk R3/4"MT-25 5 sztuk R3/4"MT-32 5 sztuk Uponor tee female Rp1/2"FT sztuk Rp1/2"FT sztuk Rp3/4"FT sztuk Rp1/2"FT-25 5 sztuk Rp3/4"FT-25 5 sztuk Rp1/2"FT-32 5 sztuk Rp3/4"FT-32 5 sztuk Uponor adapter swivel nut G1/2"SN 10 sztuk G3/4"SN 10 sztuk G1/2"SN 10 sztuk G3/4"SN 10 sztuk G3/4"SN 5 sztuk G1"SN 5 sztuk G1 1/4 "SN 5 sztuk G1"SN 5 sztuk G1 1/4"SN 5 sztuk Uponor elbow swivel nut G3/8"SN 10 sztuk G1/2"SN 10 sztuk G1/2"SN 10 sztuk G3/4"SN 5 sztuk Uponor adapter CU 10 sztuk CU 10 sztuk CU 10 sztuk CU 10 sztuk CU 10 sztuk CU 10 sztuk CU 5 sztuk CU 5 sztuk CU 5 sztuk Uponor stop end sztuk sztuk sztuk sztuk 6 l Karta danych technicznych Uponor

7 Portfolio Uponor Smart Aqua U-tap elbow Rp1/2"FT-16 5 sztuk Rp1/2"FT-20 5 sztuk Rp1/2"FT-16 5 sztuk Rp1/2"FT-20 5 sztuk Rp1/2"FT-25 3 sztuk Rp1/2"FT-20 3 sztuk Rp1/2"FT-25 3 sztuk Uponor Smart Aqua U-tap elbow mixer R1/2"MT 5 sztuk R3/4"MT 5 sztuk Uponor Smart Aqua tap elbow Rp3/8"FT 10 sztuk Rp1/2"FT 10 sztuk Rp1/2"FT 10 sztuk Rp3/4"FT 5 sztuk Rp3/4"FT 5 sztuk Uponor Smart Aqua tap elbow valve box Rp3/4"FT 1 sztuk Uponor Smart Aqua tap elbow long Rp1/2"FT 10 sztuk Rp1/2"FT 10 sztuk Uponor Smart Aqua tap elbow XL Rp1/2"FT 10 sztuk Rp1/2"FT 10 sztuk Uponor Smart Aqua tap elbow twin 90 long Rp1/2"FT sztuk Rp1/2"FT sztuk Uponor Smart Aqua elbow adapter CU l=150mm 20 sztuk CU l=150mm 20 sztuk Uponor Smart Aqua adapter wall penetr G1/2"FT 10 sztuk Uponor Smart Aqua tap elbow LWC Rp1/2"FT l=25 1 sztuk Rp1/2"FT l=35 1 sztuk Uponor Smart Aqua U-tap elbow LWC Rp1/2" FT-16 l=25 1 sztuk Rp1/2" FT-16 l=35 1 sztuk Uponor Smart Aqua elbow adapter UPS Rp1/2"FT 5 sztuk Uponor Smart Aqua elbow flushing tank Geberit /2"FT 10 sztuk Uponor Smart Aqua tee adapter Geberit G1/2"FT-16 1 ea Uponor Smart Aqua tap elbow mount. unit Rp1/2"FT c/c80mm 5 sztuk Rp1/2"FT c/c150mm 5 sztuk Uponor Smart Aqua tap elbow mount. unit Gemini Rp1/2"FT c/c120mm 5 sztuk Rp1/2"FT c/c150mm 5 sztuk Uponor Smart Aqua tap elbow GEMINI Rp1/2"FT 75 sztuk Uponor Smart Aqua tap elbow mount. USP Rp1/2"FT c/c150mm 5 sztuk Uponor Smart Radi elbow adapter unplated CU l=250mm 20 sztuk Uponor Smart Radi elbow adapter plated CU l=350mm 20 sztuk CU l=1000mm 20 sztuk CU l=250mm 20 sztuk Uponor Smart Radi tee adapter plated CU-16 l=350mm 20 sztuk CU-20 l=350mm 20 sztuk Uponor Smart Radi tap elbow mount. unit Rp1/2"FT c/c35mm 5 sztuk Rp1/2"FT c/c50mm 5 sztuk Uponor Smart Radi crossing sztuk sztuk sztuk sztuk Uponor Smart Radi crossing insulated sztuk sztuk sztuk sztuk Uponor Smart Base baseboard adapter G1/2"MT-16 1 sztuk G1/2"MT-20 1 sztuk G1/2"MT-0 1 sztuk G1/2"MT-16 1 sztuk G1/2"MT-20 1 sztuk Uponor adapter swivel nut G3/8"SN 10 sztuk Uponor adapter male G3/8"MT 10 sztuk Karta danych technicznych Uponor l 7

8 Lista zgodności zewnętrznych narzędzi zaciskowych Uponor Rodzaj narzędzia Nazwa Opis Viega new type 2 Type 2, serial number starting with 96...; bolt at the side for pin control yes Mannesmann Old Type EFP 1; Headnut not turnable yes Mannesmann Old Type EFP 2; Headnut turnable yes Geberit New Type PWH 75; blue sleeve covers pressing jaw set yes Novopress ECO 1/ACO 1 yes Novopress ACO 201 / ACO 202 / ACO 203 yes Novopress ECO 201 / ECO 202 / ECO 203 yes Novopress AFP 201/EFP 201 yes Novopress AFP 202/EFP 202 yes Ridge Tool/Von Arx Ridgid RP300/Viega PT2 H yes Ridge Tool/Von Arx Ridgid RP300 B/Viega PT3 AH yes Ridge Tool/Von Arx Viega PT3 EH yes Ridge Tool/Von Arx Ridgid RP 10B/Ridgid RP 10S yes Ridge Tool/Von Arx Ridgid RP 330C/Viega Pressgun 4E yes Ridge Tool/Von Arx Ridgid RP 330B/Viega Pressgun 4B yes Ridge Tool/Von Arx Viega Pressgun 5B yes Rems REMS Accu-Press ACC (Item-no ) yes Rems REMS Power-Press ACC (Item-no ) yes Milwaukee Milwaukee M18 HPT yes Klauke UAP3L + UAP2 + UNP2 yes Hilti NPR 032 IE-A22 (Inline), NPR 032 PE-A22 (Pistol) yes Narzędzia zaciskowe Uponor W rodzajach od 14 do 32 Pełna kompatybilność pomiędzy wielowarstwowymi rurami a narzędziami Uponor od 2002 roku 1 3 U G Kolor kodu związany z rozmiarem 2 Etykieta 3 Wymiar Kolor kodu / Narzędzie Szczęka zaciskowa Uponor MLC UPP1 UPP1 3 1 Kolor kodu związany z rozmiarem 2 Mini KSP0 1 2 Etykieta 3 Wymiar Szczęka zaciskowa Uponor MLC Mini KSP0 Kody w jasnych kolorach są łatwe do rozpoznania nawet z dużej odległości. Kolor kodu na szczękach zaciskowych sygnalizuje którego narzędzia powinno się użyć. 8 l Karta danych technicznych Uponor

9 Lista wartości Zeta Zeta values ζ Zeta values ζ DN 12 DN 15 DN 20 DN 25 DN 12 DN 15 DN 20 DN 25 Dimensions OD d a mm Dimensions OD d a mm Branch run at flow split TA 7,4 5,2 4,7 3,4 Branch run at flow split TA 16,5 8,8 7,4 5,8 Branch run at flow split TD 2,3 1,2 1,1 0,7 Branch run at flow split TD 4,4 2,8 2,4 1,2 Branch reverse run at flow split TG 7,6 5,4 5 4,1 Branch reverse run at flow split TG 17,1 9,1 7,9 6,2 Branch reverse run at merged flow TVA 13,2 8,1 7,7 6,7 Branch reverse run at merged flow TVA 29,1 15,7 15,6 10,6 Branch run at merged flow TVD 26,4 21,2 17,1 14,7 Branch run at merged flow TVD 58,2 32,7 30,4 20,9 Branch reverse run at merged flow TVG 18 12,1 10,6 7,9 Branch reverse run at merged flow TVG 36 18,3 16,2 11,5 Press bend B90 4,1 2,6 2,2 1,6 Press bend B90 Press elbow W90 7,1 5,1 4,2 3,3 Press elbow W90 10,4 5,1 4,1 3,1 Press elbow 45 W45 2,3 1,3 Press elbow 45 W45 Reducing RED 1,6 0,7 1,1 Reducing RED Tap end elbow WS 6,5 4,3 3,4 Tap end elbow WS Double tap end elbow run at merged flow WSD 6,3 4,2 3,9 Double tap end elbow run at merged flow WSD Double tap end elbow run at flow split WSA 4,3 4,2 5,5 Double tap end elbow run at flow split WSA Coupling K 1,9 1 0,8 0,5 Coupling K 3,4 1,7 1,6 0,8 Zeta values Zeta values composite Karta danych technicznych Uponor l 9

10 Schemat strat ciśnienia dla przyłącza wody użytkowej - tabela rozmiarów rur do zimnej wody Przepływ wody przy 10*C 1.000,0 Pipe friction resistance R [mbar/m] 100,0 10,0 1,0 v = 0,1 m/s 0,1 0,01 0,1 1,0 10,0 100,0 Peak flow Vs [l/s] 10 l Karta danych technicznych Uponor

11 Podstawowe obliczenia dla podłączenia grzejnika - tabela rozmiarów rur dla gorącej wody Water temperature 70 C Supply temperature 80 C Return temperature 60 C Współczynnik konwersji dla spadku ciśnienia 90 C 80 C 70 C 60 C 50 C 40 C 30 C 20 C 0,95 0,98 1,00 1,02 1,05 1,10 1,14 1,20 16 x 2 20 x2,25 25 x 2,5 32 x 3 DN 12 DN 15 DN 20 DN 25 V/l = 0,11 l/m V/l = 0,19 l/m V/l = 0,31 l/m V/l = 0,53 l/m Q m v R Q m v R v R v R W kg/h m/s Pa/m W kg/h m/s Pa/m m/s Pa/m m/s Pa/m 200 8,6 0,02 1, ,2 0,26 66,3 0,16 19,8 0,09 5, ,9 0,03 2, ,8 0,29 81,3 0,18 24,3 0,10 7, ,2 0,04 4, ,3 0,32 97,6 0,19 29,2 0,12 8, ,5 0,05 6, ,8 0,36 115,3 0,21 34,4 0,13 9, ,8 0,06 8, ,4 0,39 134,2 0,23 40,0 0,14 11, ,1 0,08 11, ,9 0,42 154,4 0,25 46,0 0,15 13, ,4 0,09 14, ,4 0,45 175,8 0,27 52,4 0,16 15, ,8 0,10 17, ,0 0,49 198,4 0,29 59,1 0,17 17, ,1 0,11 20, ,5 0,52 222,1 0,31 66,1 0,18 19, ,4 0,12 24, ,0 0,55 247,1 0,33 73,5 0,20 21, ,7 0,13 28, ,6 0,58 273,2 0,35 81,3 0,21 23, ,0 0,14 32, ,1 0,62 300,5 0,37 89,3 0,22 25, ,3 0,15 36, ,6 0,65 328,9 0,39 97,8 0,23 28, ,6 0,16 41, ,2 0,68 358,4 0,41 106,5 0,24 30, ,9 0,17 45, ,7 0,71 389,0 0,43 115,6 0,25 33, ,2 0,18 50, ,2 0,75 420,8 0,45 124,9 0,27 35, ,5 0,19 56, ,7 0,78 453,6 0,47 134,7 0,28 38, ,8 0,21 61, ,3 0,81 487,6 0,49 144,7 0,29 41, ,1 0,22 67, ,8 0,84 522,6 0,51 155,0 0,30 44, ,4 0,23 73, ,3 0,88 558,7 0,53 165,7 0,31 47, ,7 0,24 79, ,9 0,91 595,8 0,55 176,7 0,32 50, ,0 0,25 85, ,4 0,94 634,0 0,56 187,9 0,33 53, ,3 0,26 91, ,9 0,97 673,2 0,58 1,5 0,35 57, ,7 0,27 98, ,5 1,01 713,5 0,60 211,4 0,36 60, ,0 0,28 105, ,0 0,62 223,6 0,37 64, ,3 0,29 112, ,5 0,64 236,1 0,38 67, ,6 0,30 119, ,1 0,66 248,9 0,39 71, ,9 0,31 127, ,6 0,68 262,0 0,40 75, ,2 0,32 135, ,1 0,70 275,4 0,41 78, ,5 0,34 143, ,7 0,72 289,1 0,43 82, ,8 0,35 151, ,2 0,74 303,0 0,44 86, ,1 0,36 159, ,7 0,76 317,3 0,45 90, ,4 0,37 168, ,2 0,78 331,9 0,46 94, ,7 0,38 176, ,8 0,80 346,7 0,47, ,0 0,39 185, ,3 0,82 361,9 0,48 103, ,3 0,40 194, ,8 0,84 377,3 0,50 107, ,6 0,41 203, ,4 0,86 393,0 0,51 112, ,9 0,42 213, ,9 0,88 409,0 0,52 116, ,2 0,43 222, ,4 0,90 425,3 0,53 121, ,6 0,44 232, ,0 0,92 441,8 0,54 126, ,9 0,45 242, ,5 0,93 458,7 0,55 131, ,2 0,47 252, ,0 0,95 475,8 0,56 135, ,5 0,48 263, ,6 0,97 493,2 0,58 140, ,8 0,49 273, ,6 1,01 528,8 0,60 151, ,1 0,50 284, ,7 0,62 161, ,4 0,51 295, ,7 0,65 172, ,7 0,52 306, ,8 0,67 183, ,0 0,53 317, ,9 0,69 194, ,3 0,54 329, ,9 0,71 206, ,8 0,60 388, ,0 0,74 218, ,4 0,65 453, ,1 0,76 230, ,9 0,70 521, ,1 0,78 243, ,4 0,76 594, ,2 0,81 255, ,0 0,81 670, ,2 0,83 269, ,5 0,87 751, ,3 0,85 282, ,0 0,92 836, ,4 0,88 296, ,6 0,97 925, ,4 0,90 310, ,1 1, , ,5 0,92 324, ,6 0,94 339,2 Q = heat ,6 0,97 354,1 m = mass flow ,7 0, 369,3 v = speed ,7 1,01 384,8 R = pipe friction ,8 1,04 400,5 Karta danych technicznych Uponor l 11

12 Uponor Sp. z o. o. ul. Kolejowa 5/ Warszawa Polska T F _ l Karta danych technicznych Uponor
