1 Cennik 2007 L5 Systemy instalacyjne/ technika połączeń Pexfit instalacje sanitarne i grzewcze

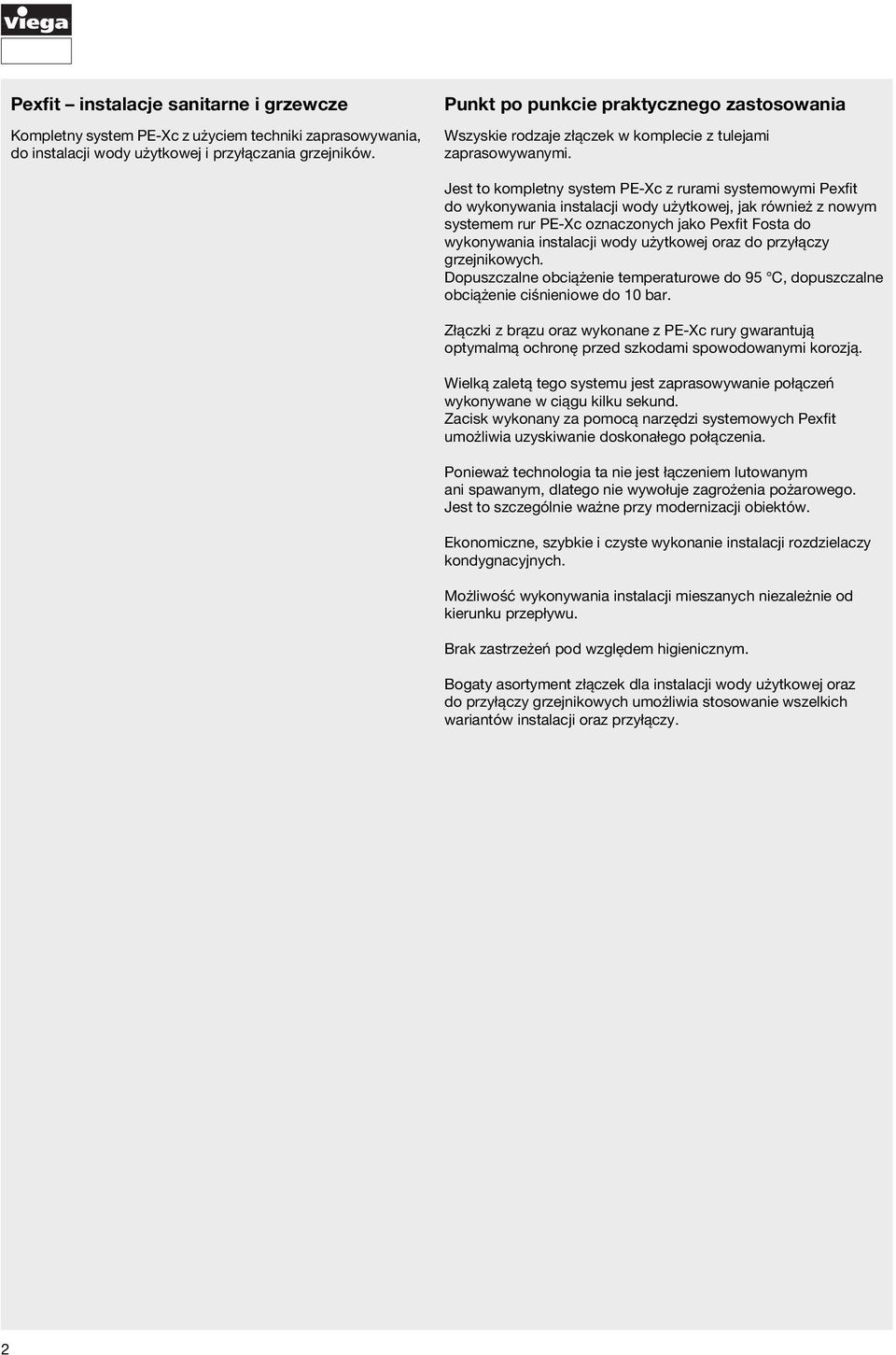

2 Pexfit instalacje sanitarne i grzewcze Kompletny system PE-Xc z użyciem techniki zaprasowywania, do instalacji wody użytkowej i przyłączania grzejników. Punkt po punkcie praktycznego zastosowania Wszyskie rodzaje złączek w komplecie z tulejami zaprasowywanymi. Jest to kompletny system PE-Xc z rurami systemowymi Pexfit do wykonywania instalacji wody użytkowej, jak również z nowym systemem rur PE-Xc oznaczonych jako Pexfit Fosta do wykonywania instalacji wody użytkowej oraz do przyłączy grzejnikowych. Dopuszczalne obciążenie temperaturowe do 95 C, dopuszczalne obciążenie ciśnieniowe do 10 bar. Złączki z brązu oraz wykonane z PE-Xc rury gwarantują optymalmą ochronę przed szkodami spowodowanymi korozją. Wielką zaletą tego systemu jest zaprasowywanie połączeń wykonywane w ciągu kilku sekund. Zacisk wykonany za pomocą narzędzi systemowych Pexfit umożliwia uzyskiwanie doskonałego połączenia. Ponieważ technologia ta nie jest łączeniem lutowanym ani spawanym, dlatego nie wywołuje zagrożenia pożarowego. Jest to szczególnie ważne przy modernizacji obiektów. Ekonomiczne, szybkie i czyste wykonanie instalacji rozdzielaczy kondygnacyjnych. Możliwość wykonywania instalacji mieszanych niezależnie od kierunku przepływu. Brak zastrzeżeń pod względem higienicznym. Bogaty asortyment złączek dla instalacji wody użytkowej oraz do przyłączy grzejnikowych umożliwia stosowanie wszelkich wariantów instalacji oraz przyłączy. 2

3 L5 Spis treści Instalacje sanitarne: Rury systemowe 4 Instalacje sanitarne/grzewcze: Rury systemowe 5 Złączki przejściowe, mufy oraz trójniki 8 Rozdzielacze oraz wyposażenie dodatkowe 11 Szafki do zabudowy 12 Złączki naścienne, przepusty ścienne, jednostki montażowe oraz wyposażenie dodatkowe 13 Wyposażenie 17 Instalacje grzewcze: Rozdzielacze oraz wyposażenie 18 Czwórniki, przyłącza grzejnikowe oraz wyposażenie dodatkowe 20 Narzędzia i części pojedyncze 25 3

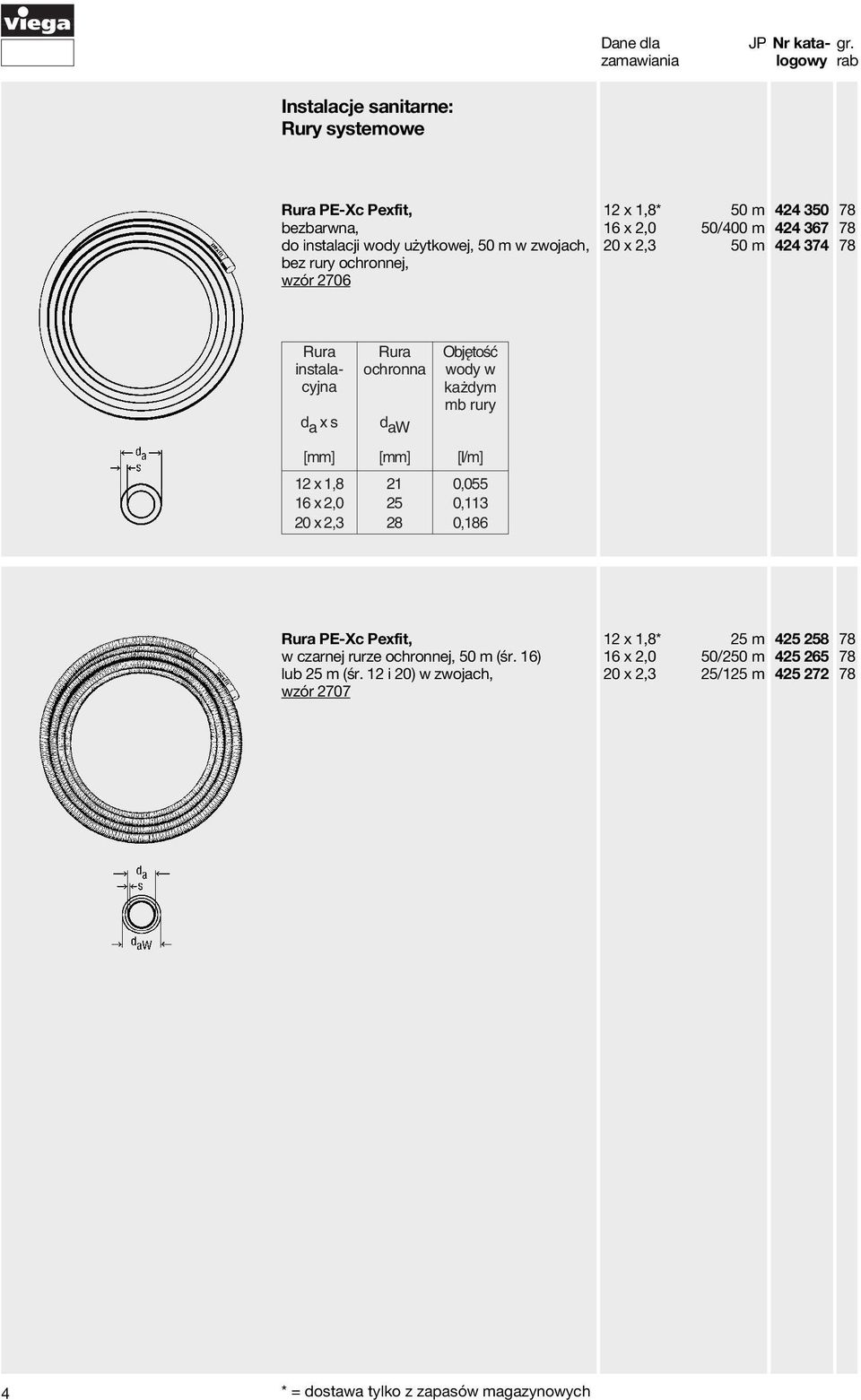

4 Instalacje sanitarne: Rury systemowe za metr Rura PE-Xc Pexfit, bezbarwna, do instalacji wody użytkowej, 50 m w zwojach, bez rury ochronnej, wzór x 1,8* 50 m x 2,0 50/400 m x 2,3 50 m ,59 4,97 5,66 Rura instalacyjna d a x s Rura ochronna d aw Obj toêç wody w ka dym mb rury [mm] 12 x 1,8 16 x 2,0 20 x 2,3 [mm] [l/m] 0,055 0,113 0,186 Rura PE-Xc Pexfit, w czarnej rurze ochronnej, 50 m (śr. 16) lub 25 m (śr. 12 i 20) w zwojach, wzór x 1,8* 25 m 16 x 2,0 50/250 m 20 x 2,3 25/125 m za metr 6,25 6,92 8,57 4 * = dostawa tylko z zapasów magazynowych

5 L5 Instalacje sanitarne/grzewcze: Rury systemowe Rura PE-Xc Pexfit Plus, niebieska, do instalacji wody użytkowej oraz do przyłączy grzejnikowych, powłoka antydyfuzyjna wg normy DIN 4726 przez zastosowanie wewnętrznej blokady tlenowej, w czarnej rurze ochronnej z PE, 50 m w zwojach, wzór x 2,0 50/500 m x 2,3 50/300 m za metr 8,48 11,70 Rura instalacyjna d a x s Rura ochronna d aw Obj toêç wody w ka dym mb rury [mm] 12 x 1,8 16 x 2,0 20 x 2,3 [mm] [l/m] 0,055 0,113 0,186 Rura PE-Xc Pexfit Plus, bez rury ochronnej, 50 m w zwojach, wzór x 2,0 50/250 m x 2,3 50/250 m za metr 5,95 8,57 Rura instalacyjna d a x s [mm] 12 x 1,8 16 x 2,0 20 x 2,3 Obj toêç wody w ka dym mb rury [l/m] 0,055 0,113 0,186 5

6 za metr Rura PE-Xc Pexfit Fosta, biała, wzmacniana aluminium rura PE-Xc, do instalacji wody użytkowej oraz do przyłączy grzejnikowych, bez rury ochronnej, 100 m (śr. 16 mm) oraz 50 m (śr. 20 mm) w zwojach, wzór x 2,0 500 m x 2,3 250 m x 2,8 25 m ,13 10,55 19,50 Rura instalacyjna d a x s [ mm] 16 x 2,0 20 x 2,3 25 x 2,8 Objętość wody w każdym mb rury [l/m] 0,113 0,186 0,296 za metr Rura Pexfit Fosta, biała, wzmacniana aluminium rura PE-Xc, do instalacji wody użytkowej oraz do przyłącza grzejnikowego, bez rury ochronnej, wzór m ,08 jak wzór 2705, ale do długości specjalnych, za metr Rura Pexfit Fosta, biała, wzmacniana aluminium, do instalacji wody użytkowej oraz do przyłączy grzejnikowych, 5 m w sztangach, bez rury ochronnej, wzór x 2,0 5/75 m 20 x 2,3 5/50 m 25 x 2,8 5/35 m 32 x 3,2 5/25 m 40 x 3,5 5/20 m 50 x 4,0 5/15 m 63 x 4,5 5 m ,60 12,87 24,29 30,17 55, 75,67 107,19 6

7 L5 za metr Rura Pexfit Fosta, biała, wzmacniana aluminium, do instalacji wody użytkowej oraz do przyłączy grzejnikowych, z izolacją grubości 6mm (λ = 0,040 W/mK) i niebieską folią ochronną z PE, 50 m w zwojach, wzór x 2,0 50 m x 2,3 50 m ,82 16,84 Rura Pexfit Fosta, biała, wzmacniana aluminium, do instalacji wody użytkowej oraz do przyłączy grzejnikowych, wciągnięta do czarnej rury ochronnej z PE, 50 m w zwojach, wzór x 2,0 50 m x 2,3 50 m za metr 9,85 13,07 Rura ochronna PE, czarna, 50 m lub 25 m w zwojach, do rur Sanfix Fosta i rur systemowych Sanfix Plus, wzór 2004 do rury PE-Xc o zew. rury ochronnej 16 x m x m x 34* 25 m za metr 3,73 4,76 5,81 * = dostawa tylko z zapasów magazynowych 7

8 Instalacje sanitarne/grzewcze: Złączki przejściowe, mufy oraz trójniki Kolano, z gwintem zewnętrznym, wzór x 1/ x 1/ x 3/ x 3/4 32 x x 1 1/4 50 x 1 1/ ,18 16,49 20,63 25,51 72,56 94,62 116,79 Kolano, z gwintem wewnętrznym, wzór x 3/8* x 1/ x 1/ x 3/ ,20 15,80 20,84 31,99 Złączka przejściowa, z gwintem zewnętrznym, wzór x 1/ x 3/ x 1/ x 3/ x 3/4 25 x 1 32 x x 1 1/ x 1 1/4 50 x 1 1/4 63 x ,31 13,14 12,65 11,84 20,54 31,57 39,47 44,32 52,32 111,52 131,35 Złączka przejściowa, z gwintem wewnętrznym, wzór x 1/ x 3/ x 1/ x 3/ x 3/4 32 x x 1 1/ ,12 13,26 11,23 14,67 20,44 42,80 55,56 Mufa, wzór x 12* x x x x x x ,63 13,86 12,15 14,07 17,92 15,39 13,77 31,38 62,84 52,32 85,41 79,75 119,62 116,79 8 * = dostawa tylko z zapasów magazynowych

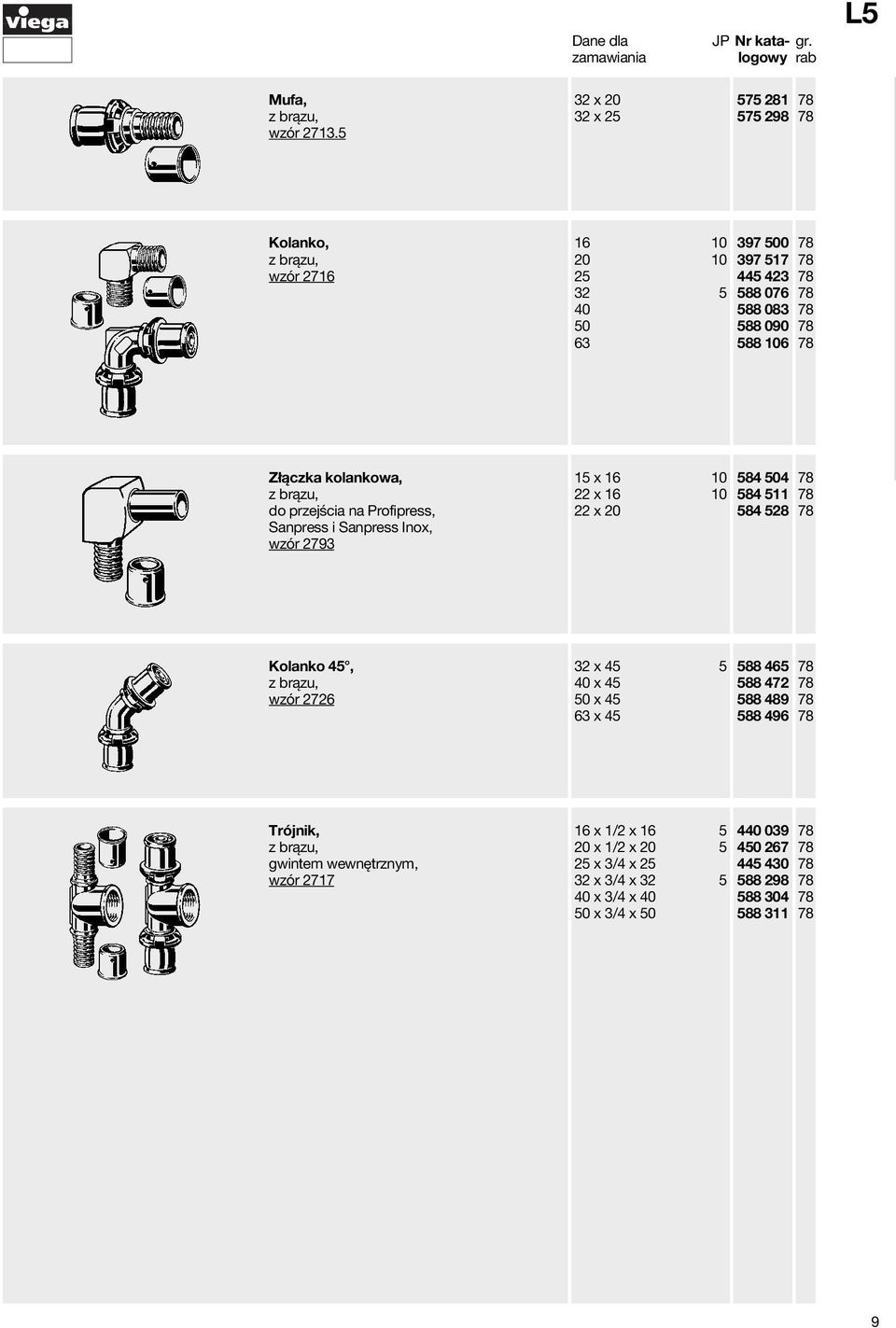

9 L5 Mufa, wzór x x ,83 29,05 Kolanko, wzór ,55 15,48 22,07 45,54 90,67 120,93 165,16 Złączka kolankowa, do przejścia na Profipress, Sanpress i Sanpress Inox, wzór x x x ,92 18,46 19,84 Kolanko 45, wzór x x x x , 104,74 128,82 181,25 Trójnik, gwintem wewnętrznym, wzór x 1/2 x x 1/2 x x 3/4 x x 3/4 x x 3/4 x x 3/4 x ,01 30,67 44,03 82,17 119,62 169,21 9

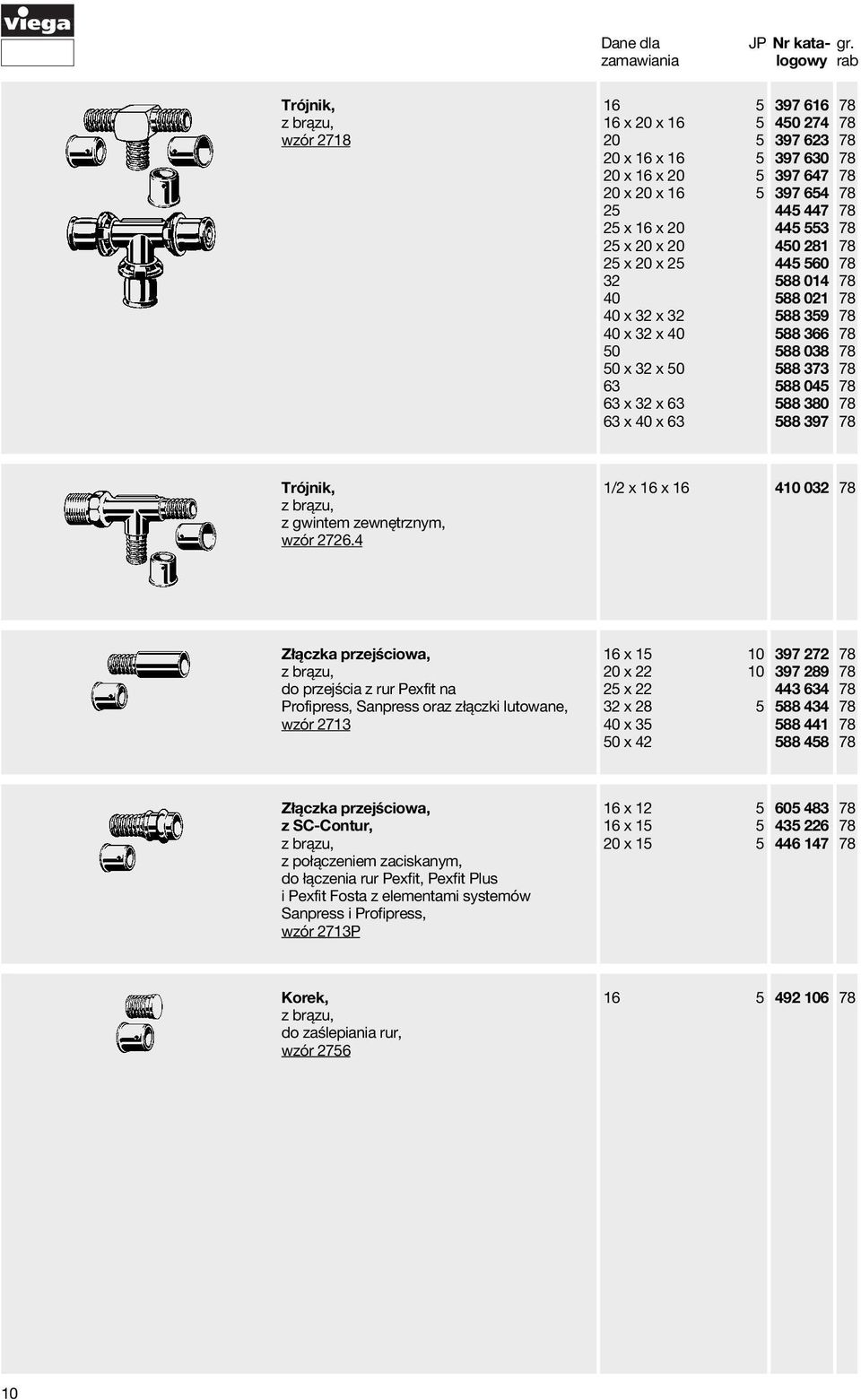

10 Trójnik, wzór x 20 x x 16 x x 16 x x 20 x x 16 x x 20 x x 20 x x 32 x x 32 x x 32 x x 32 x x 40 x ,77 18,42 20,04 19,23 19,63 19,63 38,77 45,94 31,18 36,34 62,84 126,91 101,80 111,12 179,22 143,40 239,34 218,39 210,70 Trójnik, z gwintem zewnętrznym, wzór /2 x 16 x ,68 Złączka przejściowa, do przejścia z rur Pexfit na Profipress, Sanpress oraz złączki lutowane, wzór x x x x x x ,31 13,14 16,70 52,32 82,98 136,92 Złączka przejściowa, z SC-Contur, z połączeniem zaciskanym, do łączenia rur Pexfit, Pexfit Plus i Pexfit Fosta z elementami systemów Sanpress i Profipress, wzór 2713P 16 x x x ,65 11,74 18,02 Korek, do zaślepiania rur, wzór ,52 10

11 L5 Instalacje sanitarne/grzewcze: Rozdzielacze oraz wyposażenie dodatkowe Rozdzielacz, z bocznym dopływem 1, z redukcją i korkiem (z możliwością rozszerzenia o jedno przyłącze), do stosowania z króćcem przyłączeniowym wzór 2737, wzór 2736 ilość obwodów grzewczych 2-krotny 4-krotny 6-krotny ,67 101,61 132,37 Króciec przyłączeniowy, do stosowania z rozdzielaczem wzór 2736, wzór ,39 8,41 Korek, do stosowania z rozdzielaczem wzór 2736, wzór / ,67 Wspornik, (2 sztuki), ze stali ocynkowanej, z wkładkami izolacyjnymi, do rozdzielaczy wzór 2736, wzór ,18 11

12 Instalacje sanitarne/grzewcze: Szafki do zabudowy Szafka do zabudowy, ze stali ocynkowanej, podłogowa, z regulacją głębokości i wysokości, z szynami profilowymi i śrubami mocującymi dla rozdzielacza, z blachą prowadzenia rur, z wytłoczeniami dla obustronnego przyłączenia, drzwi zamykane i zdejmowane, szerokość wewnętrzna x całkowita wysokość wzór /460 x ,67 wzór /660 x ,17 wzór /910 x ,08 wzór /1160 x ,49 Wskazówka: Przy zabudowie wodomierza lub licznika pomiaru ciepła należy wybrać szafkę do zabudowy o 300 mm większą! 12

13 L5 Instalacje sanitarne/grzewcze: Złączki naścienne, przepusty ścienne, jednostki montażowe oraz wyposażenie dodatkowe Zawór kulowy, obudowa zaworu wzór ,92 63,74 Złączka naścienna, wzór x 1/ x 1/ x 3/ ,01 23,99 27,22 Złączka naścienna, wzór x 1/ ,58 Jednostka montażowa, z krótkim kolankiem z wygiętym wieszakiem, wzór x 1/ ,25 Łuk odprowadzający rurę, wzór NV ,71 Łuk prowadzący rurę, do przyłącza podłogowego, z rurą Viegatherm, wzór ,71 13

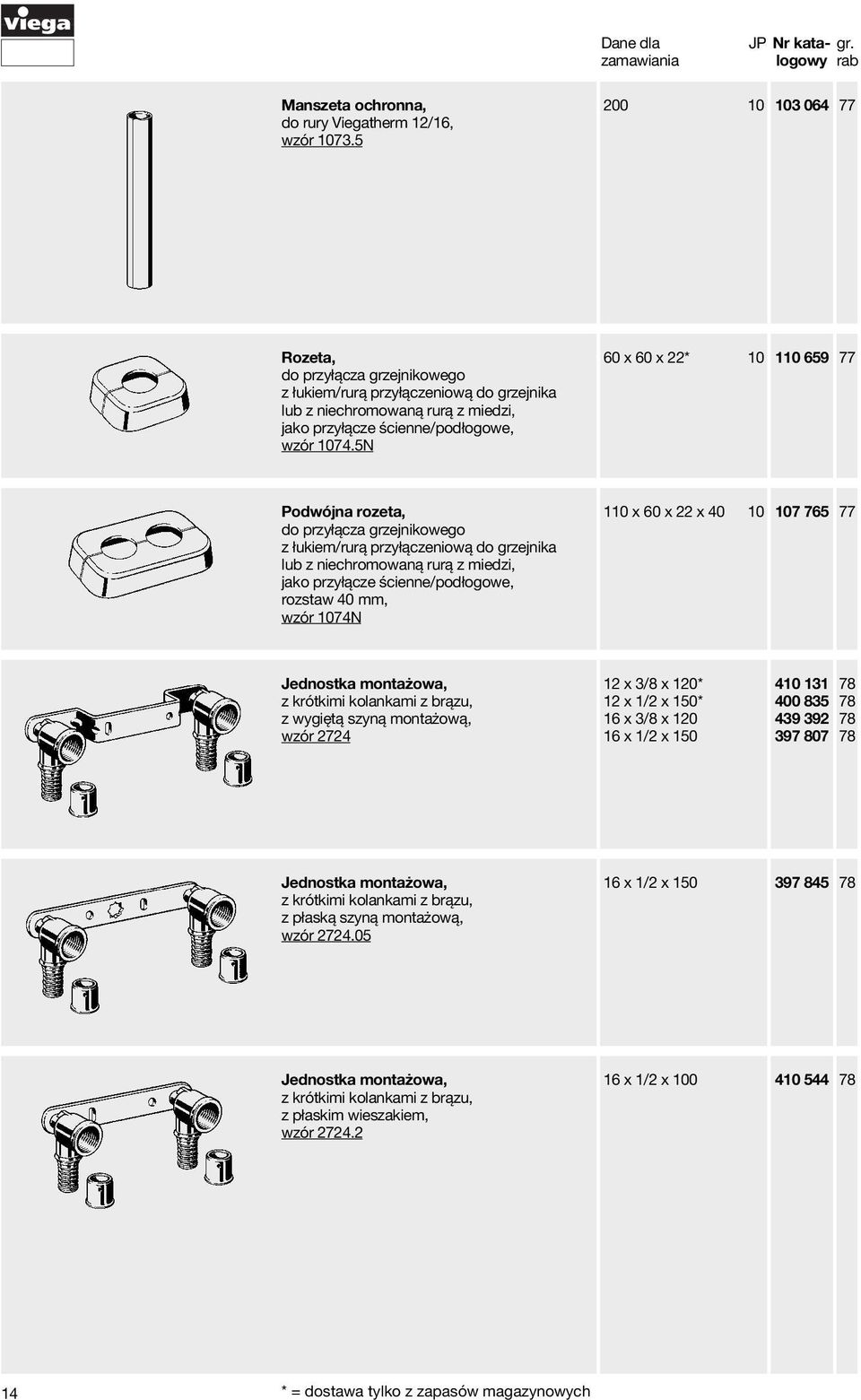

14 Manszeta ochronna, do rury Viegatherm 12/16, wzór ,19 Rozeta, do przyłącza grzejnikowego z łukiem/rurą przyłączeniową do grzejnika lub z niechromowaną rurą z miedzi, jako przyłącze ścienne/podłogowe, wzór N 60 x 60 x 22* ,96 Podwójna rozeta, do przyłącza grzejnikowego z łukiem/rurą przyłączeniową do grzejnika lub z niechromowaną rurą z miedzi, jako przyłącze ścienne/podłogowe, rozstaw 40 mm, wzór 1074N 110 x 60 x 22 x , Jednostka montażowa, z krótkimi kolankami z wygiętą szyną montażową, wzór x 3/8 x 120* 12 x 1/2 x 150* 16 x 3/8 x x 1/2 x ,82 60,22 62,25 62,95 Jednostka montażowa, z krótkimi kolankami z płaską szyną montażową, wzór x 1/2 x ,54 Jednostka montażowa, z krótkimi kolankami z płaskim wieszakiem, wzór x 1/2 x ,67 14 * = dostawa tylko z zapasów magazynowych

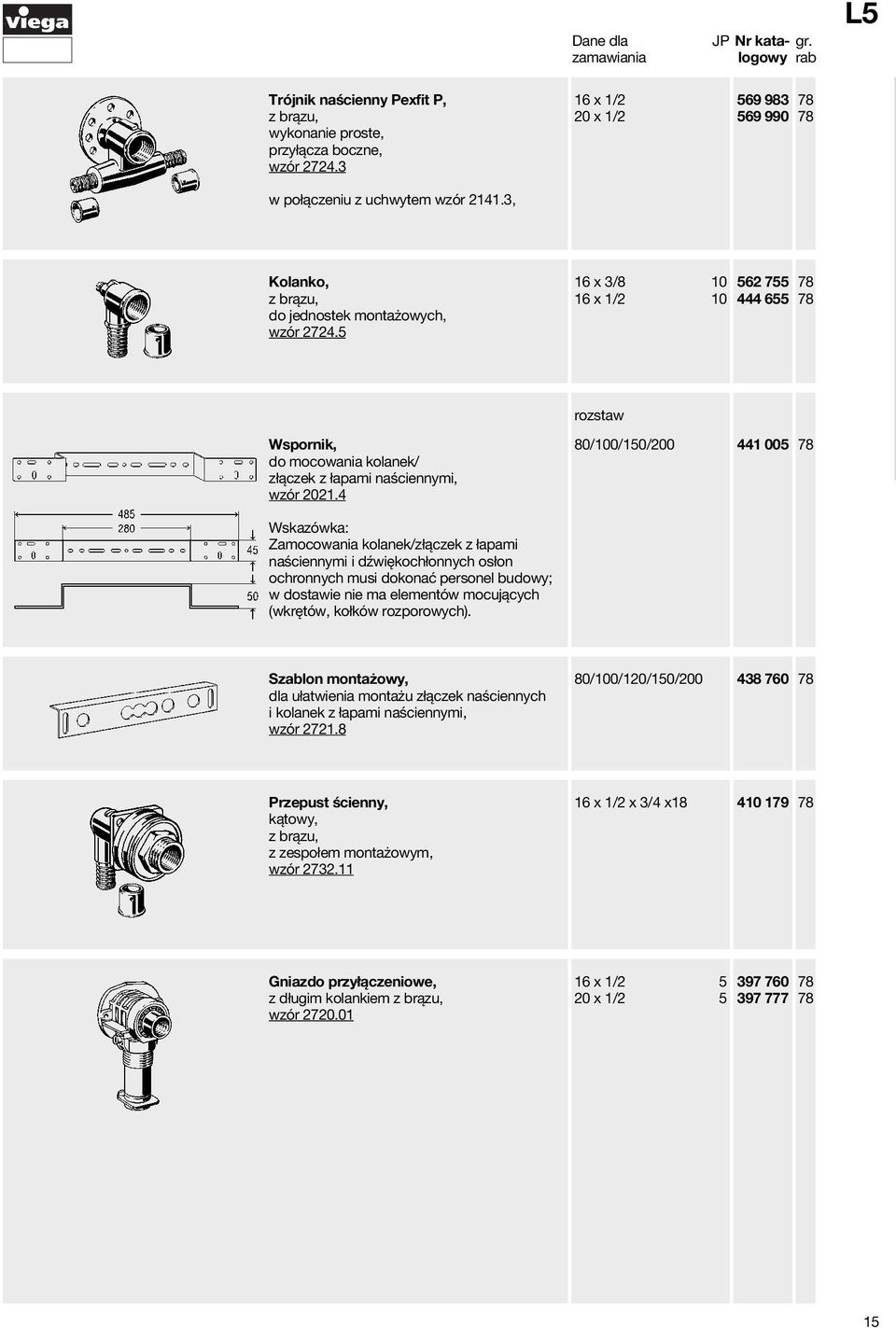

15 L5 Trójnik naścienny Pexfit P, wykonanie proste, przyłącza boczne, wzór w połączeniu z uchwytem wzór , 16 x 1/2 20 x 1/ na zap. na zap. Kolanko, do jednostek montażowych, wzór x 3/ x 1/ ,90 15,80 rozstaw Wspornik, do mocowania kolanek/ złączek z łapami naściennymi, wzór /100/150/ ,61 Wskazówka: Zamocowania kolanek/złączek z łapami naściennymi i dźwiękochłonnych osłon ochronnych musi dokonać personel budowy; w dostawie nie ma elementów mocujących (wkrętów, kołków rozporowych). Szablon montażowy, dla ułatwienia montażu złączek naściennych i kolanek z łapami naściennymi, wzór /100/120/150/ ,96 Przepust ścienny, kątowy, z zespołem montażowym, wzór x 1/2 x 3/4 x ,46 Gniazdo przyłączeniowe, z długim kolankiem wzór x 1/ x 1/ ,24 54,64 15

16 Gniazdo przyłączeniowe, z krótkim kolankiem wzór x 1/ ,62 Jednostka montażowa, o trzech rozstawach, gniazda przyłączeniowe z długimi kolankami z płaską szyną montażową, wzór x 1/2 x 80/100/ ,29 Korek montażowy, z tworzywa sztucznego, z metalowym wkładem gwintowanym, odporny na gorącą wodę, wzór / ,15 Zabezpieczenie przed przekręceniem, stal ocynkowana, do przepustów ściennych, wzór ,34 wymiar przyłącza x długość Przedłużka, do przepustów ściennych, wzór /2 x 3/4 x 25 1/2 x 3/4 x ,63 24, Wkładka dystansowa 10 mm, do łuku i gniazda prowadzenia rury, wzór ,65 16

17 L5 Instalacje sanitarne/grzewcze: Wyposażenie Obejma do rury, wbijana, z nylonu, wzór Mocowanie rur do surowego betonu długość 60 mm, do układania na izolacji długość 80 lub 110 mm! do rury PE-Xc w rurze ochronnej x średnica obejmy x długość 16/20 x 8 x /20 x 8 x /20 x 8 x ,91 1,32 1,72 Obejma do rury, wbijana, z nylonu, rozstaw rur 50 mm, wzór Mocowanie rur do surowego betonu długość 60 mm, do układania na izolacji długość 80 lub 110 mm! do rury PE-Xc w rurze ochronnej x średnica obejmy x długość 16/20 x 8 x /20 x 8 x /20 x 8 x ,21 1,62 2,02 Tuleja ochronna, z tworzywa sztucznego, wzór niebieski 10 czerwony niebieski 10 czerwony ,62 1,62 1,92 1,92 Łuk prowadzący rurę, ze stali ocynkowanej, wzór ,54 17

18 Instalacje grzewcze: Rozdzielacze oraz wyposażenie liczba odejść z rozdzielacza/długość rozdzielacza Rozdzielacz, z mosiądzu, z gwintem wewnętrznym, z zamontowanymi uchwytami ze stali ocynkowanej z izolacją akustyczną, z przyłączem dla odpowietrznika 3/8, wzór x x x x x x x x x x ,91 251,28 295,73 334,37 367, 402,31 513,08 533,93 587, 619,68 liczba odejść z rozdzielacza/długość rozdzielacza Rozdzielacz, z gwintem wewnętrznym 1, z przyłączem dla odpowietrznika 3/8, wzór /130 (końcowy) 4/180 (końcowy) ,59 67,45 liczba odejść z rozdzielacza/długość rozdzielacza Rozdzielacz, z gwintem wewnętrznym i zewnętrznym 1, wzór /100 (przelotowy) 4/200 (przelotowy) ,61 69,49 Odpowietrznik automatyczny, do rozdzielaczy wzór 1056, wzór /8 1/ ,83 na zap. 18

19 L5 Zawór odpowietrzający, do rozdzielaczy wzór 1056, wzór / ,06 Zawór kulowy, do odcięcia dopływu do rozdzielacza, wzór x 3/ ,63 Wspornik, ze stali ocynkowanej, z dźwiękochłonnymi wkładkami izolacyjnymi, do rozdzielaczy, wzór ,35 19

20 Instalacje grzewcze: Czwórniki, przyłącza grzejnikowe oraz wyposażenie dodatkowe Czwórnik, dla rur Pexfit Plus oraz Pexfit Fosta, dla krzyżowania przewodów przy zachowaniu odpowiedniej wysokości montażu, z puszką izolacyjną (wys. 50 mm), wzór x 16 x ,93 125,89 Łuk przyłącza grzejnikowego, jako przycze podogowe/cienne, łuk ze stali nierdzewnej, do dwuzłączki zaciskowej i podłączania do systemów Pexfit Plus oraz Pexfit Fosta, wzór P 16 x 15 x 52 x x 15 x 52 x x 15 x 52 x x 15 x 52 x ,70,23 54,64 115,16 Zestaw łuków przyłączeniowych, jako przycze podogowe/cienne, łuk z miedzi, do dwuzłączki zaciskowej i podłączenia do systemu Pexfit Plus oraz Pexfit Fosta, wzór x 12 x 52 x x 15 x 52 x x 15 x 52 x , 48, 52,32 Jednostka montażowa, jako przycze podogowe/cienne, z dwoma dwuzłączkami kolankowymi, z jednej strony rura z miedzi i stali, z drugiej strony ze złączkami zaprasowywanymi do rur Pexfit Fosta i Pexfit Plus, szyna montażowa rozstaw 40/50 mm, wzór x 1/2 x ,43 Jednostka montażowa, z krótkimi kolankami do przyłącza grzejnikowego (rozstaw kolanek = 50 mm do podejść Viega i Heimeier oraz 35 i 45 mm do podejść Comap), wzór x 1/2 x 35/45/ ,87 20

21 L5 Gniazdo prowadzenia rury, dla łuków przyłączy grzejnikowych wzór P, wzór ,36 7,36 Dwuzłączka, niklowana, dla rury Pexfit Plus oraz Pexfit Fosta dla przyłączenia do kształtek przyłączeniowych grzejnika, wzór 2722P ,75 15,27 Dwuzłączka, niklowana, do przyłączenia rur Pexfit Plus i Pexfit Fosta do gniazda Eurokonus, wzór x 3/ x 3/ ,58 18,20 Dwuzłączka, uszczelnienie płaskie, wzór x 1/ x 3/ x 1/ x 3/ x 3/4 32 x 1 1/4 40 x 1 1/4 50 x 1 3/ ,34 15,19 19,01 14,58 19,73 64,46 68,51 98,27 Dwuzłączka, niklowana, uszczelnienie płaskie, wzór x M ,10 Korek do prób ciśnieniowych, z mosiądzu,, do prób cisnieniowych w instalacjach systemowych rur z tworzywa sztucznego PE-Xc Plus oraz Fosta, do wielokrotnego użytku, wzór ,81 56,07 60,31 Wskazówka: nie przeznaczoen do stałego zastosowania! 21

22 rozmiar x długość Zestaw przyłączeniowy, do grzejnika z zaworem, niklowany, odcinany, z dwuzłączkami dla przystawek wzór i , wzór /4 x 120/ ,28 Adaptery, do grzejnika z zaworem z gwintem wewnętrznym, wzór / ,98 Adaptery, do grzejnika z zaworem z gwintem zewnętrznym, wzór / ,71 przyłącze x rozstaw Zestaw przyłączeniowy do grzejnika z zaworem, wersja prosta, niklowana, z zaworami, wzór /4 x ,98 przyłącze x rozstaw Zestaw przyłączeniowy do grzejnika z zaworem, wersja kątowa, niklowana, z zaworami, wzór /4 x ,72 Adaptery, do przyłączenia złączki grzejnika z zaworem do grzejnika z GW 1/2, samouszczelniające, wzór /2 x 3/ ,42 Adaptery, do przyłączenia złączki grzejnika z zaworem do grzejnika z GZ 3/4, wzór ,72 22

23 L5 Dwuzłączka, niklowana, do rur miedzianych i stalowych, wzór ,94 Dwuzłączka, niklowana, do rur miedzianych i stalowych, wzór x 1/ ,41 Zawór osiowy, niklowany, z białą głowicą termostatyczną, z dwuzłączką do pionu, wzór /2 x ,81 Dwuzłączka odpływowa, z SC-Contur, kątowa, niklowana, z możliwością odcięcia przepływu, wzór /2 x ,10 Dwuzłączka odpływowa, z SC-Contur, prosta, niklowana, z możliwością odcięcia przepływu, wzór x 1/ ,17 Pion, chromowany, wzór x x ,77 20,64 Manszeta ochronna, do rury Viegatherm 14/16 mm, wzór ,28 23

24 Króciec gwintowany, niklowany, dla dwuzłączek, wzór /2 x 3/ /4 x 3/ ,72 11,45 dł. x szer. x wys. x otworu Rozeta, do łuku/rury przyłącza grzejnikowego lub niepowlekanej rury miedzianej 15 mm, wzór x 45 x 10 x ,96 Rozeta, do przyłącza grzejnikowego z łukiem przyłączeniowym lub niechromowaną rurą miedzianą lub rurą PE-Xc, 18 mm, do przyłączenia na ścianie lub posadzce, wzór x 45 x 10 x ,91 Rozeta podwójna, do łuku/rury przyłącza grzejnikowego lub niepowlekanej rury miedzianej 15 mm, rozstaw 50 mm, wzór rozstaw 40 mm, wzór dł. x szer. x wys. x otworu 110 x 60 x 10 x , x 60 x 10 x ,72 Podwójna rozeta, do przyłącza grzejnikowego z łukiem przyłączeniowym lub niechromowaną rurą miedzianą lub rurą PE-Xc, 18 mm, do przyłączenia na ścianie lub posadzce, wzór x 60 x 10 x ,89 24

25 L5 Narzędzia i części pojedyncze Zestaw narzędzi Pexfit, w walizce zaciskarka ręczna 16 i 20 mm, narzędzie do usuwania płaszcza i kalibrowania (16/20), wzór ,62 Walizka, do narzędzi Pexfit, bez narzędzi, wzór ,08 Zaciskarka ręczna Pexfit, do złączek zaprasowywanych, wzór , , ,97 Szczęka zaciskowa Pexfit, do zaciskarek systemowych Viega Typ 2, Typ 3 i Viega-Akku-Presshandy, wzór * ,53 5,53 5,53 594,42 731, , , ,48 Szczęka zaciskowa Pexfit, do zaciskarki akumulatorowej Picco, do złączek zaprasowywanych 16 do 25 mm, wzór ,60 483,60 483,60 Narzędzie do usuwania płaszcza i do kalibrowania, do rur Pexfit Fosta, do pracy ręcznej i do stosowania na wiertarce, wzór / ,94 202,75 * = dostawa tylko z zapasów magazynowych 25

26 Nóż zamienny, do narzędzia do usuwania płaszcza i do kalibrowania, wzór ,48 Narzędzie do kalibrowania, do rur Pexfit Fosta, wzór ,83 mm Urządzenie do kalibrowania, do kalibrowania i gradowania, wzór ,63 mm Nożyce, do rur PE-Xc, wzór ,50 mm Obcinak, do rury ochronnej, wzór ,50 mm Szczypce montażowe, do rur PE-Xc, wzór ,40 Nóż, do nożyc, do rur PE-Xc, wzór ,37 Nóż zamienny, (2 sztuki), do obcinaka do rury ochronnej, wzór , Nóż zamienny, urządzenie do usuwania płaszcza i kalibrowania , wzór ,90 26

27 L5 Tuleja zaciskowa, ze stali nierdzewnej, dla systemu Pexfit, wzór ,22 2,93 2,83 Korek do prób ciśnieniowych, z tworzywa sztucznego, z uszczelką, z metalowym wkładem gwintowanym, odporny na gorącą wodę, wzór / ,87 27
