1 KATALOG MASZYN I URZĄDZEŃ DO PRODUKCJI PRZEWODÓW HYDRAULICZNYCH [NAJCZĘŚCIEJ SPRZEDAWANE MASZYNY] WYDANIE I

2 P16HP Lekka, ergonomiczna i bardzo silna ręczna prasa do zaciskania przewodów hydraulicznych. Zakuwarka posiada komplet 8 wymiennych szczęk, które pozwalają na zaciśnięcie przewodów hydraulicznych w zakresie średnic od DN06 DN25. Pod zakuwarką znajduje się przydatna szuflada na szczęki. Prasa pozwala na zaciśnięcie węży bez potrzeby demontażu przewodu z maszyny ( ze względu na swoją małą wagę i rozmiary prasa poradzi sobie nawet w ekstremalnych warunkach ) Prasa posiada szczegółową instrukcję doboru szczęk. Zakuwarka ręczna jest idealnym rozwiązaniem dla małych warsztatów oraz osób świadczących mobilny serwis hydrauliki siłowej. Stosunek jakości do ceny sprawia, że ręczna prasa jest optymalnym rozwiązaniem dla punktów, które planują zakuwanie przewodów w niedużej ilości. Zakuwarka nadaje się idealnie do zakuwania węży do klimatyzacji! P16HP DANE TECHNICZNE Sterowanie mikrometrem Zasilanie diody bateria 9V Średnica zacisku w mm : mm Crimping range in mm : mm Średnica zacisku w calach :0,39 1,77 Crimping range in inches : 0,39 1,77 Siła zgniotu : 95,5t Crimping force in metric tons: 95,5 Siła zgniotu w kn: 955 Crimping force in kn: 955 Maksymalny rozmiar węża : 1 Max. hose size in inches : 1 WYMIARY Długość / Length: 330 mm Szerokość / Width: 330 mm Wysokość / Height: 330 mm Waga / Weight : 25kg Szczęki w zestawie : ( 8 kompletów ) 10: 12: 14: 16: 19: 23: 27: 31:

3 RĘCZNA PRASA P20HP Ręczna prasa do zaciskania węży hydraulicznych. Prasa zaciska węże czterooplotowe 4SP do średnicy 1 1/2 ( DN40 wewnątrz węża ) Zakuwarka zakuwa maksymalnie węże 2SN do średnicy DN50! Lekka i łatwa w użyciu, idealna do mobilnych serwisów. W ofercie posiadamy również zakuwarki z napędem pneumatycznym. Jeżeli potrzebujesz mniejszej prasy sprawdź model P16HP. Idealna prasy do dużych mobilnych serwisów węży. W zestawie 12 kompletów szczęk. DANE TECHNICZNE / TECHNICAL DATA Zakres zaciskania: mm Zakres zaciskania w calach / Crimping range in inches: 0,39 2,40 Siła zgniotu w tonach / Crimping force in metric tons: 140 Siła zgniotu w kn / Crimping force in kn: 1400 Maksymalny rozmiar węża / Maximum hose size in inches: 1 ½ Maksymalny ruch szczęk / Maximum travel of dies in mm: 25 mm Długość szczęk głównych / Master die Diam. /Lenght in mm: 84 / 80 Sterowanie ręczne / Machine control: Manual Pompa ręczna Enerpac / handpump from Enerpac Kolor niebieski / Colour: Blue P20HP DARMOWE SZKOLENIE INSTRUKCJA W JĘZYKU POLSKIM WYMIARY / DIMENSIONS Głębokość / Depth: 400 mm szerokość / Width: 520 mm Wysokośc / Height: 370 mm

4 MASZYNY I URZĄDZENIA DO ZACISKANIA WĘŻY HYDRAULICZNYCH S51Q Jedna z najlepszych zakuwarek hydraulicznych z napędem elektrycznym (3Kw) oferowanych na rynku. Zakuwarka zbudowana jest na wzór firmy Finn-Power. Prasa do zaciskania przewodów hydraulicznych S51Q to optymalny wybór dla wszystkich tych, którzy potrzebują zakuwarki o najlepszych możliwościach w stosunku do ceny. Ze względu na swoje możliwości ( prasa zakuwa przewody hydrauliczne 4SP - czterooplotowe do średnicy DN50 czyli 2 ) zakuwarka przeznaczona dla przemysłu oraz punktów, które zakuwają lub mają zamiar zaciskać przewody dla ciężkiego sprzętu ( koparki, ładowowacze itp ). W pakiecie S51Q znajduje się przyrząd do szybkiej wymiany szczęk oraz stół na szczęki. Specyfikacja zakuwarki + system wymiany szczęk : zakuwarka posiada certyfikat CE siła zgniotu 280 ton zakres zakuwania: od 10mm do 80mm zakres zakuwania: 1/8 2 4SP (DN05 DN50) długość szczęk głównych : 106mm maksymalne rozwarcie szczęk ( 80mm + 24mm ) szybkość pracy : 7 sek. silnik 3 fazy 3kW; głowica to bardzo duży odlew stali (waga samej głowicy to 160kg) sterowanie mikrometrem w zestawie jest 11 kompletów szczęk : *15 ( długość szczęki 45mm ); *18 ( długość szczęki 50mm ) *21 ( długość szczęki 50mm ); *24 ( długość szczęki 65mm ) *27 ( długość szczęki 65mm ); *33 ( długość szczęki 65mm ) *39 ( długość szczęki 65mm ); *45 ( długość szczęki 65mm ) *51 ( długość szczęki 75mm ); *57 ( długość szczęki 79mm ) *66 ( długość szczęki 79mm ); Twardość szczęk HRC 60 Istnieje możliwość dokupienia dodatkowych szczęk : 6mm, 8mm, 10mm, 14mm wymiary prasy : mm waga: 200kg S51Q DARMOWE SZKOLENIE U KLIENTA

5 P32Q Prasa do węży hydraulicznych P32Q z systemem szybkiej wymiany szczęk. Maszyna zaciska węże hydrauliczne 4SP do 2. Sprzęt nadaje się zarówno do warsztatu jak również produkcji seryjnej. Prasa zbudowana z najlepszych podzespołów ( silnik SIEMENS, przełącznik EATON, pompa Rexroth, precyzyjny mikrometr ) Sterowanie manualne za pomocą najwyższej jakości mikrometru. W zestawie razem z podstawą ( półką na szczęki ) znajduje się 13 rozmiarów szczęk! Jest to największa dostępna na rynku liczba szczęk w zestawie z maszyną! P32Q DARMOWE SZKOLENIE U KLIENTA DANE TECHNICZNE Zakres zaciskania / Crimping range: mm Siła zgniotu / Crimping force : 280 ton Siła zgniotu kn/ Crimping force in kn: 2800 Maksymalny wąż / Maximum hose: 2 4SP (DN50) Rozsuw szczęk / Max travel dies in mm: 33 mm Wymiary podstawy pod zakuwarkę / Dimensions Szerokość / Width: 830 mm Długość / Lenght : 600 mm Wysokość / Height: 710 mm Zasilanie / System Power: 4KW SIEMENS Długość szczęk głównych / Master die lenght in mm: 99 / 80 Szczęki w zestawie / die sets : P32-10: P32-13: P32-16: P32-19: P32-22: P32-26: P32-30: P32-39: P32-45: P32-52: P32-57: P32-64: P32-69: KLIKNIJ LUB ZESKANUJ I OBEJRZYJ FILM

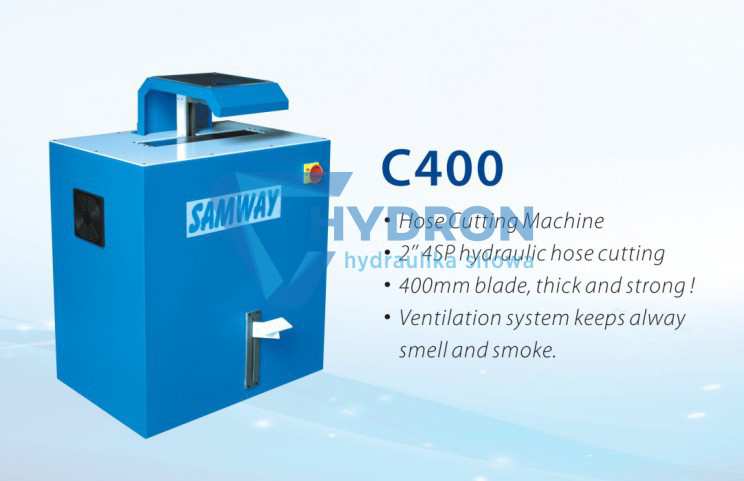

6 PRZECINARKA DO WĘŻY ( 2 ) 80mm Maszyna do cięcia węży C400 jest wysokiej klasy urządzeniem przeznaczonym do cięcia węży hydraulicznych. Przecinarka wyposażona jest w silnik 4 kw i 400 mm ostrze. Urządzenie nadaje się do cięcia węży 4SP ( węże cztero-oplotowe ) w wymiarach od 3/16 do 2 ( DN50 ) Przecinarka posiada 3 stopnie prędkości cięcia ( uniknięcia przegrzania ostrza ) Model ten wyposażony jest w wyjście boczne umożliwiające zainstalowanie rury do odciągania zapachu i kurzu. DANE TECHNICZNE Przecina węże 4SP: od 3/16 do 2 Max średnica węża OD: 80 mm Silnika: 4 kw C400 PRZECINARKA DO WĘŻY Napięcie: 230 / 400V / 16A / 50Hz Średnica (ostrze) zewnętrzna: 400 mm Średnica (ostrze) wewnętrzna: 32 mm Kolor: niebieski WYMIARY Długość: 700 mm Szerokość: 600 mm Wysokość: mm Waga: 70 kg

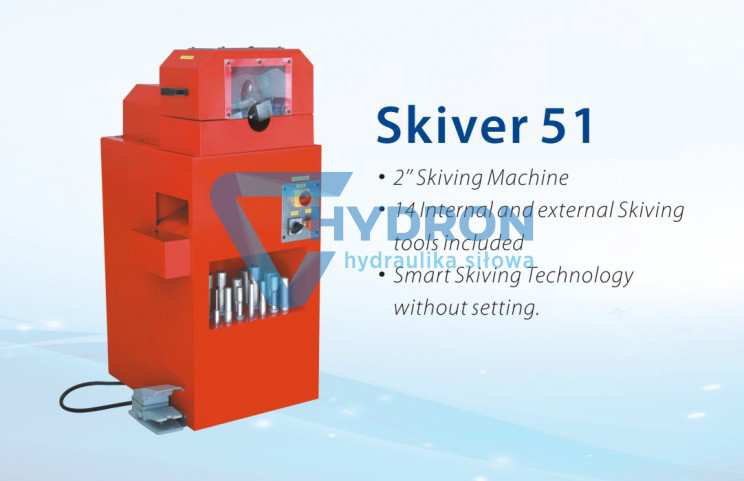

7 URZĄDZENIE DO SKÓROWANIA WĘŻY Urządzenie do skórowania węży hydraulicznych ( wewnątrz i zewnątrz ). Elektryczna skórowarka Skiver 51 pozwala na szybkie i łatwe korowanie zarówno zewnętrznej jak i wewnętrznej powierzchni węży hydraulicznych. W zestawie znajdują się noże do skórowania zewnętrznego ( węże o średnicach wewnętrznych DN10, 13, 16, 20, 25, 32, 40, 50 ) oraz skórowania wewnętrznego ( węże o średnicach DN20, 25, 32, 40, 50 ). W zestawie : - trzpienie do skórowania wewnętrznego - trzpienie do skórowania zewnętrznego. Skórowarka w kolorze niebieskim. Zasilanie : 220V 51S SKÓROWARKA DO WĘŻY WĘŻY DARMOWE SZKOLENIE U KLIENTA
