Montaż, demontaż Wały pośrednie

Transkrypt

1 Montaż, demontaż Wały pośrednie A Mocowanie: połączenie kołnierzowe GWZ 56 B Mocowanie: piasty zaciskowe półskorup GWZ 506 C Mocowanie: piasty zaciskowe GWZ 504. D Mocowanie: piasty zaciskowe półskorup GWZ 506. PL Partner for Performance

2 Wały pośrednie Montaż Wskazówki bezpieczeństwa Elementy obracające się mogą zranić operatorów i personel serwisowy! Dlatego: Przed pracami montażowymi należy wyłączyć napęd. Zabezpieczyć urządzenie przed przypadkowym włączeniem. Przed włączeniem urządzenia zamontować wszystkie pokrywy i urządzenia zabezpieczające. Montaż produktów GERWAH może być wykonywany wyłącznie przez profesjonalny personel i dla odpowiednich przypadków zastosowania. Uwaga Dokładnie przeczytać instrukcję montażu. W przypadku postępowania sprzecznego z instrukcją montażu lub wskazówkami bezpieczeństwa nie mają miejsca roszczenia z tytułu odpowiedzialności. Firma RINGFEDER POWER TRANSMISSION zastrzega sobie prawo do wpro wadzenia zmian technicznych w toku rozwoju produktów. Wały pośrednie GERWAH odpowiadają bieżącemu stanowi rozwoju wiedzy technicznej. Aktualne dane dotyczące prawidłowych momentów dokręcenia śrub można znaleźć w katalogu sprzęgieł. W przypadku pytań lub problemów technicznych prosimy zwrócić się do naszych techników i konstruktorów. Dane kontaktowe znajdują się na odwrocie. Stosowane środki smarne stosowane dla produktów dostarczanych z fabryki Oznaczenie Numer CAS (ROHS) Wazelina Legenda H 3 X Montaż Demontaż Długość instalacji wymiar Czyszczenie krzyżaka, patrz odległości wału katalog złączki. A Mocowanie: B Mocowanie: C Mocowanie: D Mocowanie: połączenie piasty zaciskowe piasty zaciskowe piasty zaciskowe półskorup kołnierzowe półskorup GWZ 504. GWZ 506. GWZ 56 GWZ 506 C K Prowadzona długość Długość zacisku! Uwaga! Bezwzględnie przestrzegać! PL TA! Obowiązujące dane dotyczące wymaganych momentów dokręcania można znaleźć w bieżącym katalogu zestawów zaciskowych. Należy sprawdzić, czy konstruktor urządzenia/systemu nie zalecił innych momentów dokręcania.

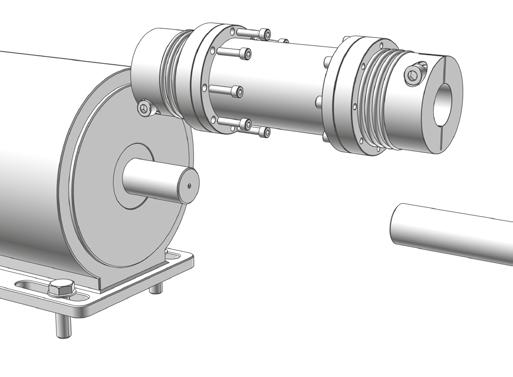

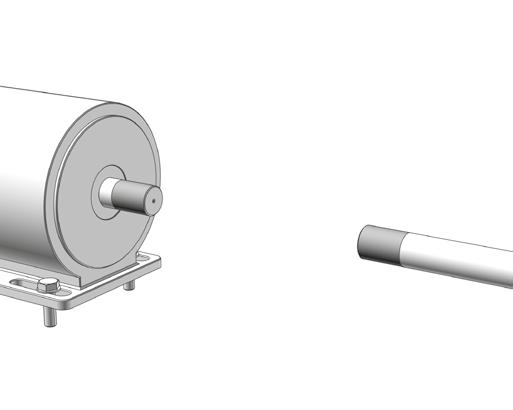

3 Wały pośrednie GWZ 56 A A A3 A4 3 A5 A6 TA! 3 C C PL

4 X Wały pośrednie GWZ 506 B B K K B3 B4 TA! PL

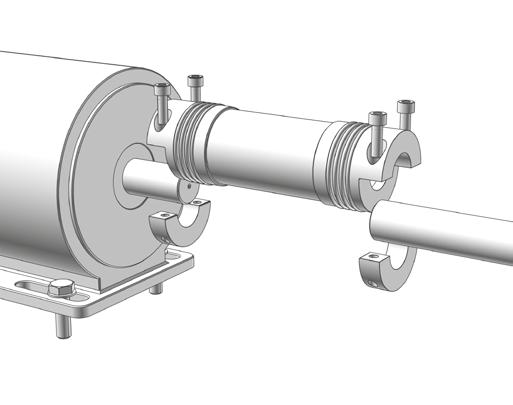

5 Wały pośrednie GWZ 504. C C C3 C4 C H 3 C C5 H 3 TA! PL

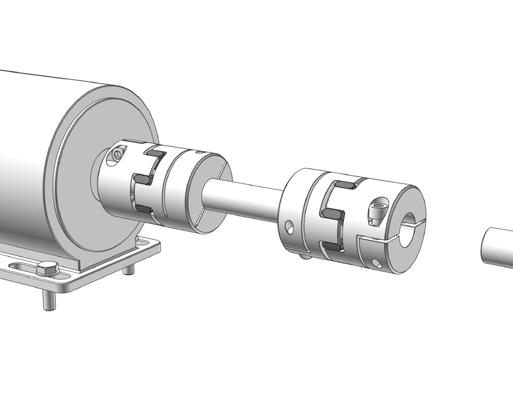

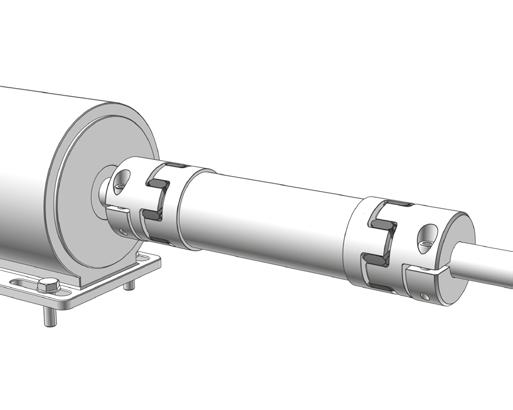

6 Wały pośrednie GWZ 506. D D X K K D3 D4 TA! H 3 H 3 PL

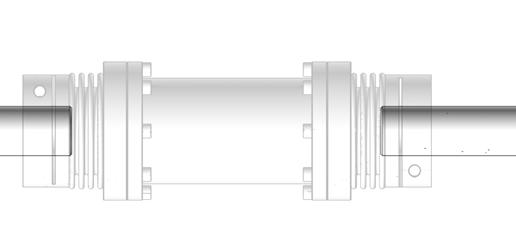

7 Wały pośrednie GWZ 56 A A 3 A3 A4 PL

8 Wały pośrednie GWZ 506 B B PL

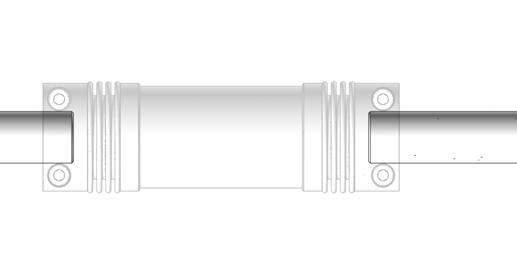

9 Wały pośrednie GWZ 504. C C C C3 PL

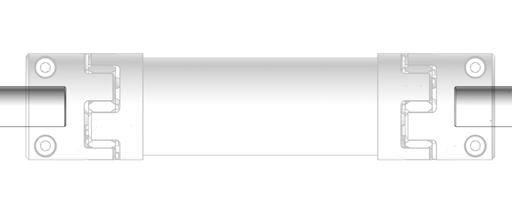

10 Wały pośrednie GWZ 506. D D PL
