2 Spis zawartości Lp Nazwa Numer strony 1. Strona tytułowa 1 2. Spis zawartości 2 3. Opis techniczny Załączniki Rysunki Rysunki: Numer rysunku Nazwa Skala 1. Plan orientacyjny 1: Plan sytuacyjny budowy kanalizacji MTKK 1: Schemat rozwinięty budowy kanalizacji MTKK - 2

3 Opis techniczny Inwestor: Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław BUDOWA DROGI OZNACZONEJ W MIEJSCOWYM PLANIE ZAGOSPODAROWANIA Nazwa inwestycji PRZESTRZENNEGO DLA ZESPOŁU URBANISTYCZNEGO JAGODNO-WOJSZYCE JAKO 10KD-L WRAZ Z MIEJSCEM DO ZAWRACANIA Nazwa opracowania: PROJEKT BUDOWY SIECI MTKK Stadium: PROJEKT WYKONAWCZY Branża: TELETECHNIKA 3

4 SPIS TREŚCI 1. CZEŚĆ OGÓLNA PRZEDMIOT OPRACOWANIA ZLECENIODAWCA INWESTOR PODSTAWA OPRACOWANIA UZGODNIENIA ZAKRES RZECZOWY 5 2. CZĘŚĆ TECHNOLOGICZNA STAN ISTNIEJĄCY STAN PROJEKTOWANY KONFIGURACJA SIECI RUROCIĄGÓW STUDNIE KABLOWE CIĄG KABLOWY CRp CIĄG KABLOWY CRu CIĄG KABLOWY PS CIĄG KABLOWY PS3 w HERMETYZACJA SIECI TECHNOLOGIA WYKONANIA 8 3. UWAGI OGÓLNE 8 4. WYTYCZNE BIOZ 9 5. OBOWIĄZUJĄCE NORMY I PRZEPISY WYKONAWCZE 9 6. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Tabela 1 - Zestawienie długości odcinków rurociągów między studniami Tabela 2 - Zestawienie liczby i typów studni kablowych Tabela 3 Zestawienie obiektów ochronnych ZESTAWIENIE DZIAŁEK DLA BUDOWY SIECI MTKK 11 ZAŁĄCZNIKI 12 CZĘŚĆ RYSUNKOWA 15 4

5 1. CZEŚĆ OGÓLNA 1.1 PRZEDMIOT OPRACOWANIA Opracowanie obejmuje projekt budowy sieci Miejskich Teletechnicznych Kanałów Kablowych /MTKK/ wzdłuż drogi klasy L (oznaczenie wg MPZP 10KD-L) oraz miejsca do zawracania. Projektowana droga wraz z miejscem do zawracania jest zlokalizowana we Wrocławiu i stanowi drogę boczną ul. Buforowej. Włączenie projektowanej sieci MTKK do ulicy Buforowej zaprojektowano w koordynacji z projektem przebudowy ul. Buforowej przygotowywanym przez Wrocławskie Inwestycje Sp. z o.o. w ramach odrębnej inwestycji. Opracowanie niniejsze jest częścią budowy sieci MTKK dla Miasta Wrocławia. 1.2 ZLECENIODAWCA INWESTOR Zleceniodawcą jest Zarząd Dróg i Utrzymania Miasta we Wrocławiu, ul. Długa 49, Wrocław 1.3 PODSTAWA OPRACOWANIA mapa do celów projektowych w skali 1:500, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Dz.U. RP Nr43 z 14 maja Materiały projektowe otrzymane od WPB Zabrze Sp. z o.o. opracowane dla Wrocławskich Inwestycji Sp. z o.o. w ramach Przebudowy ul. Buforowej w ciągu drogi wojewódzkiej nr 395 we Wrocławiu. Norma Zakładowa ZN-WIMUMWR-02 - Miejskie Teletechniczne Kanały Kablowe /MTKK/ dla Miasta Wrocławia. Wytyczne do projektowania w zakresie kanałów MTKK z dnia nr pisma: IP- MTKK.KP /60103/12 wydane dla budowy drogi 10KD-L wraz z miejscem do zawracania przy ul. Buforowej we Wrocławiu. 1.4 UZGODNIENIA Opinia Zarządu Dróg i Utrzymania Miasta wydana pismem nr: IP DB. z dnia 12 lipca 2012r. 1.5 ZAKRES RZECZOWY Budowa rurociągów kablowych: CRp1 91,0 m CRu1 73,0m PS3 24,0 PS3 w ,0 Budowa studni kablowych: 5 szt. SKO-4g 2 szt. Budowa kabla sygnalizacyjnego: XzTKMXpw 2x2x0,8 190,0m 5

6 2. CZĘŚĆ TECHNOLOGICZNA 2.1. STAN ISTNIEJĄCY Sieć MTKK dla kabli światłowodowych na terenie Miasta Wrocław jest siecią nową, w początkowym stadium projektowania i budowy. Sieci zaprojektowano w pasie drogowym STAN PROJEKTOWANY Konfiguracje sieci oraz typy rurociągów i studni przyjęto zgodnie z wytycznymi do projektowania sieci MTKK oraz Normą Zakładową ZN-WIUMUMWR KONFIGURACJA SIECI RUROCIĄGÓWWymagania na ciągi rur przepustowych CRp: CRp1 - jest to ciąg złożony z jednego modułu czterech rur RS40/3,7 (4xRHDPE 40/3,7) umieszczonych w rurze osłonowej przepustowej ROp140/8,0 (RHDPEp 140/8,0) i jednej dodatkowej rury osłonowej RO 110/7,5 (RHDPEk-S 110/7,5). Wymagania na ciągi rur przepustowych CRu: CRu1 - jest to ciąg złożony z jednego modułu czterech rur RS40/3,7 (4xRHDPE 40/3,7) oraz jednej dodatkowej rury osłonowej RO 110/7,5 (RHDPEk-S 110/7,5). Wymagania na ciąg rur PS3 PS3 - jest to ciąg złożony z jednego modułu czterech rur RS40/3,7 (4xRHDPE 40/3,7) PS3 w jest to ciąg złożony z jednego modułu czterech rur RS40/3,7 (4xRHDPE 40/3,7) i jednej dodatkowej rury przepustowej ROp 140/8,0 (RHDPEp 140/8,0) STUDNIE KABLOWE Dla całego opracowania przyjęto studnie z prefabrykatów, SKO-4g. Są to studnie spełniające wymogi studni przelotowej i odgałęźnej. Projektuje się pokrywy studni z wietrznikami i logo Urzędu Miasta Wrocławia. W celu zabezpieczenia studni przed dostępem osób niepowołanych, w studniach projektowanych zastosować dodatkowe płyty antywłamaniowe wyposażone w kłódkę lub zamek z wkładką systemową. Otwory w ścianach studni po wprowadzeniu do niej kanalizacji należy uszczelnić. W projektowanych studniach zamontować po 2 kolumny wsporcze ze wspornikami kablowymi. Numeracje studni przyjęto dla celów projektowych nawiązując do numeru studni zaprojektowanej w ramach budowy sieci MTKK w przebudowywanej ul. Buforowej CIĄG KABLOWY CRp1 Ciągi te należy budować pod ulicami oraz w miejscach występowania dużej ilości obcych sieci podziemnych. Rury ROp układać w ziemi na gruncie utwardzonym przed ułożeniem trwałej nawierzchni. Rury te powinny być koloru czarnego. Osprzęt rur ROp: Uszczelki rur (URs) powinny zapewniać wodoszczelność, oraz szybki i niezawodny montaż i demontaż uszczelki. Głębokość ułożenia rur pod ulicami 1,0 od górnej powierzchni drogi i 1,5m pod przewidywanym torowiskiem tramwajowym. Dopuszczalne kolory rur RS w wiązce 4xRS40/3,7: rura 1 koloru czarnego z paskiem zielonym; rura 2 koloru czarnego z paskiem pomarańczowym; rura 3 koloru czarnego z paskiem czerwonym; rura 4 koloru czarnego z paskiem niebieskim. 6

7 CIĄG KABLOWY CRu1 Ciągi te należy budować w chodnikach lub trawnikach. Ciągi kablowe CRu1 powinny być układane na dnie rowu kablowego na 10 cm podsypce z piasku lub miałkiej ziemi. Rury obiektowe ROp dla ciągów CRu budować z rury RHDPEp 140/8,0 w kolorze czarnym. Osprzęt rur RS: Łączenie rur ciągów kablowych należy wykonać w studniach kablowych przy użyciu złączek skręcanych (ZRs) złączki powinny zapewniać wodoszczelność, szczelność pneumatyczną oraz szybki i niezawodny montaż i demontaż. Uszczelki rur (URs) powinny zapewniać wodoszczelność szybki i niezawodny montaż oraz demontaż. Dopuszczalne kolory rur w wiązce. 4xRS40/3,7 rura 1 koloru czarnego z paskiem zielonym; rura 2 koloru czarnego z paskiem pomarańczowym; rura 3 koloru czarnego z paskiem czerwonym; rura 4 koloru czarnego z paskiem niebieskim Rurę RO budować z rur RHDPEk-S 110 w kolorze czarnym. Ciągi przykryć taśmą ostrzegawczą z napisem: UWAGA KABEL OPTOTELEKOMUNIKACYJNY Taśmę ułożyć nad ciągiem w połowie głębokości jego ułożenia. Ciągi układać na głębokości 0,8m pod chodnikiem i trawnikiem. Dla przyszłego nawiązania kolejnych odcinków kanalizacji MTKK do projektowanej sieci ułożyć pod projektowanym zjazdem dwie rury, przepustową ROp (RHDPEp 140/8,0) i osłonową RO (RHDPEk-S 110). Obie rury uszczelnić uszczelkami URs CIĄG KABLOWY PS3 Ciągi te należy budować w chodnikach lub trawnikach. Ciągi kablowe PS3 powinny być układane na dnie rowu kablowego na 10 cm podsypce z piasku lub miałkiej ziemi. Łączenie rur ciągów kablowych należy wykonać przy użyciu złączek skręcanych, wodoszczelnych w studniach kablowych. Dopuszczalne kolory rur w wiązce: rura 1 koloru czarnego z paskiem zielonym; rura 2 koloru czarnego z paskiem pomarańczowym; rura 3 koloru czarnego z paskiem czerwonym; rura 4 koloru czarnego z paskiem niebieskim Ciągi przykryć taśmą z napisem: UWAGA KABEL OPTOTELEKOMUNIKACYJNY. Taśmę ułożyć nad ciągiem w połowie głębokości jego ułożenia. Ciągi układać na głębokości 0,8 m pod chodnikiem i trawnikiem CIĄG KABLOWY PS3 w 140 Ciągi te należy budować pod ulicami oraz w miejscach występowania dużej ilości obcych sieci podziemnych. Rury układać w ziemi na gruncie utwardzonym przed ułożeniem trwałej nawierzchni. Głębokość ułożenia rur pod ulicami 1,0 od górnej powierzchni drogi i 1,5m pod przewidywanym torowiskiem tramwajowym. Ciąg PS3 w 140 oznacza ciąg 4xRHDPE40/3,7 ułożony w rurze RO RHDPEp140/8,0 Kolory rur RS jak w ciągach CRu. 7

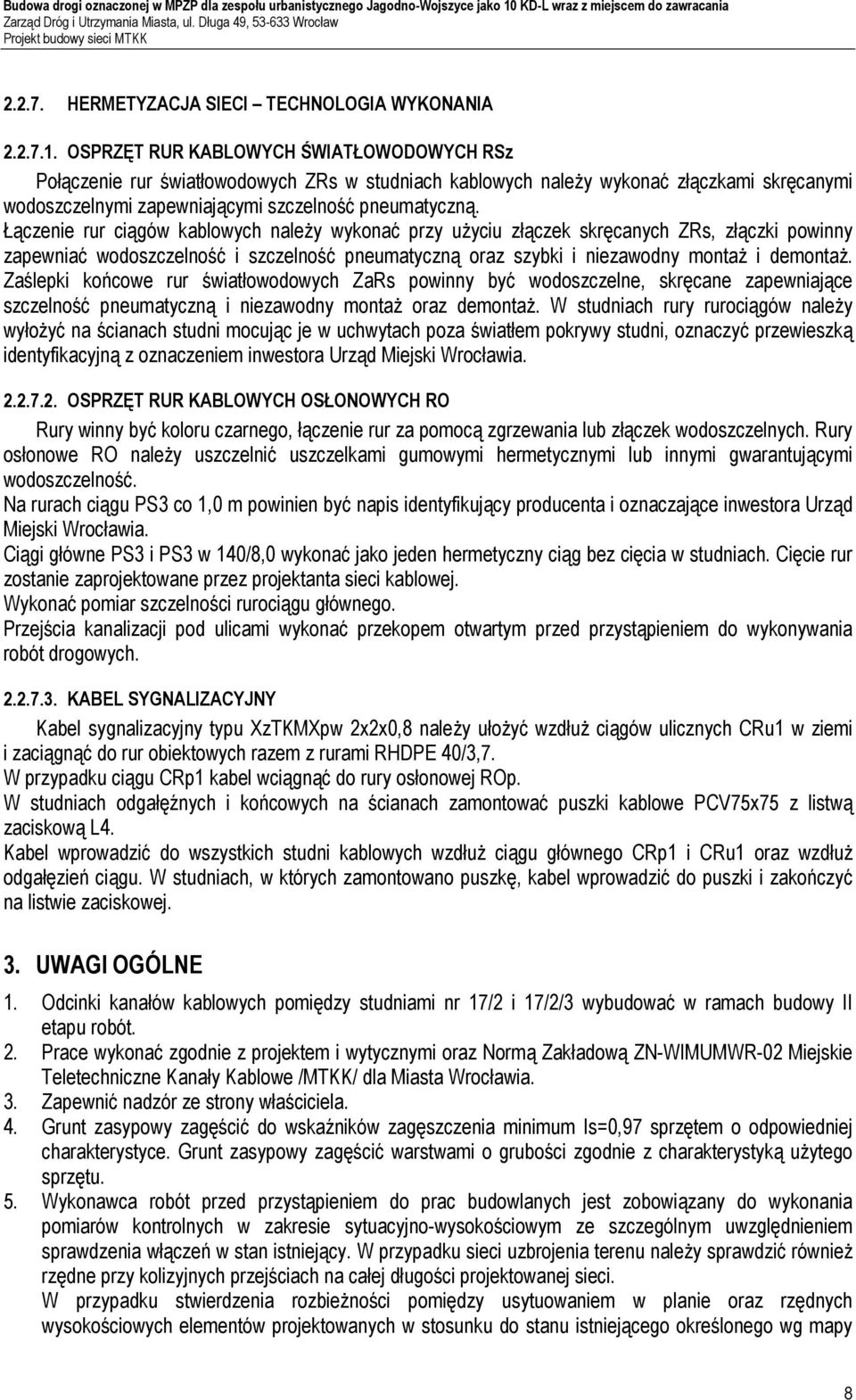

8 HERMETYZACJA SIECI TECHNOLOGIA WYKONANIA OSPRZĘT RUR KABLOWYCH ŚWIATŁOWODOWYCH RSz Połączenie rur światłowodowych ZRs w studniach kablowych należy wykonać złączkami skręcanymi wodoszczelnymi zapewniającymi szczelność pneumatyczną. Łączenie rur ciągów kablowych należy wykonać przy użyciu złączek skręcanych ZRs, złączki powinny zapewniać wodoszczelność i szczelność pneumatyczną oraz szybki i niezawodny montaż i demontaż. Zaślepki końcowe rur światłowodowych ZaRs powinny być wodoszczelne, skręcane zapewniające szczelność pneumatyczną i niezawodny montaż oraz demontaż. W studniach rury rurociągów należy wyłożyć na ścianach studni mocując je w uchwytach poza światłem pokrywy studni, oznaczyć przewieszką identyfikacyjną z oznaczeniem inwestora Urząd Miejski Wrocławia OSPRZĘT RUR KABLOWYCH OSŁONOWYCH RO Rury winny być koloru czarnego, łączenie rur za pomocą zgrzewania lub złączek wodoszczelnych. Rury osłonowe RO należy uszczelnić uszczelkami gumowymi hermetycznymi lub innymi gwarantującymi wodoszczelność. Na rurach ciągu PS3 co 1,0 m powinien być napis identyfikujący producenta i oznaczające inwestora Urząd Miejski Wrocławia. Ciągi główne PS3 i PS3 w 140/8,0 wykonać jako jeden hermetyczny ciąg bez cięcia w studniach. Cięcie rur zostanie zaprojektowane przez projektanta sieci kablowej. Wykonać pomiar szczelności rurociągu głównego. Przejścia kanalizacji pod ulicami wykonać przekopem otwartym przed przystąpieniem do wykonywania robót drogowych KABEL SYGNALIZACYJNY Kabel sygnalizacyjny typu XzTKMXpw 2x2x0,8 należy ułożyć wzdłuż ciągów ulicznych CRu1 w ziemi i zaciągnąć do rur obiektowych razem z rurami RHDPE 40/3,7. W przypadku ciągu CRp1 kabel wciągnąć do rury osłonowej ROp. W studniach odgałęźnych i końcowych na ścianach zamontować puszki kablowe PCV75x75 z listwą zaciskową L4. Kabel wprowadzić do wszystkich studni kablowych wzdłuż ciągu głównego CRp1 i CRu1 oraz wzdłuż odgałęzień ciągu. W studniach, w których zamontowano puszkę, kabel wprowadzić do puszki i zakończyć na listwie zaciskowej. 3. UWAGI OGÓLNE 1. Odcinki kanałów kablowych pomiędzy studniami nr 17/2 i 17/2/3 wybudować w ramach budowy II etapu robót. 2. Prace wykonać zgodnie z projektem i wytycznymi oraz Normą Zakładową ZN-WIMUMWR-02 Miejskie Teletechniczne Kanały Kablowe /MTKK/ dla Miasta Wrocławia. 3. Zapewnić nadzór ze strony właściciela. 4. Grunt zasypowy zagęścić do wskaźników zagęszczenia minimum Is=0,97 sprzętem o odpowiedniej charakterystyce. Grunt zasypowy zagęścić warstwami o grubości zgodnie z charakterystyką użytego sprzętu. 5. Wykonawca robót przed przystąpieniem do prac budowlanych jest zobowiązany do wykonania pomiarów kontrolnych w zakresie sytuacyjno-wysokościowym ze szczególnym uwzględnieniem sprawdzenia włączeń w stan istniejący. W przypadku sieci uzbrojenia terenu należy sprawdzić również rzędne przy kolizyjnych przejściach na całej długości projektowanej sieci. W przypadku stwierdzenia rozbieżności pomiędzy usytuowaniem w planie oraz rzędnych wysokościowych elementów projektowanych w stosunku do stanu istniejącego określonego wg mapy 8

9 do celów projektowych, jest zobowiązany do niezwłocznego powiadomienia Inwestora w celu umożliwienia ewentualnej korekty rozwiązań projektowych. Wykonawca przed przystąpieniem do robót ma obowiązek zapoznać się z Projektem Budowlanym, decyzją zezwolenia na realizację inwestycji drogowej oraz decyzją o środowiskowych uwarunkowaniach realizacji inwestycji w celu zapoznania się z warunkami prowadzenia robót. W szczególności należy sprawdzić położenie przebudowywanych sieci w stosunku do istniejących sieci podlegających pozostawieniu oraz nowoprojektowanego układu drogowego i nowoprojektowanych sieci zarówno w planie jaki i wysokościowo. 4. WYTYCZNE BIOZ Kierownik budowy w oparciu o ob.21a ustawy z dnia 7 lipca 1994r Prawo budowlane (Dz. U. z 2003r nr 80 poz. 718) jest zobowiązany sporządzić plan bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 27 sierpnia 2002r w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi (Dz. U. Nr 15 poz ). Przewidywane zagrożenia: ryzyko wypadku w kontakcie ze sprzętem mechanicznym, roboty wykonywane w pobliżu sieci energetycznych i gazowych, kolizje z ruchem kołowym. 5. OBOWIĄZUJĄCE NORMY I PRZEPISY WYKONAWCZE Norma Zakładowa ZN-WIMUMWR-02 Miejskie Teletechniczne Kanały Kablowe dla Miasta Wrocławia Zasady projektowania; Norma Zakładowa ZN-WIMUMWR-03 Miejskie Teletechniczne Kanały Kablowe dla Miasta Wrocławia Zasady budowy; Normy przepisy opracowane zostały przez Wydział Informatyki Urzędu Miasta Wrocław Część 1; Ustawa Prawo Budowlane ( Dz. U. Ministra 2003 r Nr 207,poz z późn zm.); Ustawa Prawo Telekomunikacyjne (Dz. U. Ministra 2000 r Nr 74, poz. 852); Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz. U. Ministra 2005r. Nr 219 poz.1864); PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 1: Wymagania ogólne; PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 2-4: Wymagania szczegółowe dla systemu rur instalacyjnych układanych w ziemi; PN-T-45002; 1988 Telekomunikacyjne linie przewodowe. Skrzyżowania z liniami kolejowymi. Wymagania ogólne; PN-EN 124:2000 Zakończenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego, Zasady konstrukcji, badania typy, znakowanie, kontrola jakości. 9

10 6. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Zestawienie materiałów ujęto w tabelach Tabela 1 - Zestawienie długości odcinków rurociągów między studniami Lp. Odcinek kanalizacji MTKK od studni do studni CRp1 CRu1 PS3 PS3w140 UWAGI studnia nr 17 wg opracowania przebudowy /1 37,0 ul. Buforowej 2 17/1 17/2 31,0 3 17/2 17/2/7,0 odcinek do realizacji w II etapie 4 17/2/1 17/2/2 38,0 odcinek do realizacji w II etapie 5 17/2 17/3 33,0 6 17/3 17/3/1,0 7 17/3 17/4 42,0 RAZEM 91,0 73,0 27,0 38,0 6.2 Tabela 2 - Zestawienie liczby i typów studni kablowych Lp. Nr rys. SKO-4g UWAGI Studnie kablowe 17/2/1 i 17/2/2 do realizacji w II etapie RAZEM Tabela 3 Zestawienie obiektów ochronnych Lp. Nr rys. Nr obiektu Typ rury Liczba rur [szt.] Długość [m] Suma długości [m] Technologia wykonania OB-1 RHDPEp 140/8,0 1 8,0 8,0 wykop RHDPEp 140/8,0 1 13,0 2 2 OB-2 26,0 wykop RHDPEk-S ,0 3 2 OB-3 RHDPEp 140/8,0 1 8,0 8,0 wykop RAZEM 29,0 42,0 UWAGI rura obiektowa do realizacji w II etapie 10

11 7. ZESTAWIENIE DZIAŁEK DLA BUDOWY SIECI MTKK Lp. Obręb Arkusz mapy Nr działki Właściciel Zarządzający Jagodno 9 11/2 Gmina Miejska Wrocław /3 Gmina Miejska Wrocław 3 9 9/4 RONSON DEVELOPMENT Sp. z o.o. Polski Związek Działkowców Polski Związek Działkowców 11

12 ZAŁĄCZNIKI Wytyczne do projektowania w zakresie kanałów MTKK z dnia nr pisma: IP- MTKK.KP /60103/12 wydane dla budowy drogi 10KD-L wraz z miejscem do zawracania przy ul. Buforowej we Wrocławiu. Opinia Zarządu Dróg i Utrzymania Miasta wydana pismem nr: IP DB. z dnia 12 lipca 2012r. 12

13 13

14 14

15 CZĘŚĆ RYSUNKOWA 15

16 Rys.1 - PLAN ORIENTACYJNY skala 1:5000 Skala 1 : ' PLAN,

17 LEGENDA: projektowana kanalizacja MTKK projektowane studnie MTKK projektowana kanalizacja MTKK do wykonania w II etapie projektowane studnie MTKK do wykonania w II etapie 17/3/1 OB2-13,0m CRu1-42,0 OB1-8,0m CRp1-21,0 17/4 17/3 SKO-4g CRp1-33,0 CRu1-31,0 17/2 SKO-4g PS3-27,0 17/1 CRp1-37,0 17 SKMP-3 OB3-8,0m 17/2/1 PS3 w ,0 17/2/2

18 LEGENDA: 17/3/1 Projektowany rurociąg MTKK Kabel lokalizacyjny z puszką hermetyczną PCV 75x75 z listwą L4 RHDPEk-S 110 CRu1-Wiązka rur RS (1 moduł) i 1 rury RO (czarnej) 4xZaRs CRu XzTKMXpw 2x2x0,8 Kabel sygnalizacyjny ułożony wzdłuż ciągów CRu 4xRHDPE40/3,7 a) rura nr 1 rura czarna z paskiem zielonym b) rura nr 2 rura czarna z paskiem pomarańczowym c) rura nr 3 rura czarna z paskiem czerwonym d) rura nr 4 rura czarna z paskiem niebieskim 1xURs 1xURs projektowana droga 10KD-L 17/4 OB2-13,0m CRu1-42,0m OB2-8,0m 4xZaRs 4 3 CRp1-21,0m 4xZaRs 17/3 SKO-4g Kabel lokalizacyjny XzTKMXpw 2x2x0,8 190,0m CRp1-33,0m zakres budowy sieci MTKK do realizacji w II etapie PS3w140-38,0m PS3-27,0m 17/2 SKO-4g 4xZaRs OB3-8,0m /2/1 4 3 projektowana droga 10KD-L CRu1-31,0m /1 projektowana pętla do zawracania CRp1-37,0m 3 4 4xZaRs CRu-2 17 SKMP-3 ul. Buforowa RHDPEk-S 110 XzTKMXpw 2x2x0,8 Kabel sygnalizacyjny wciągnięty w ciąg CRp RHDPEp 140/8,0 4xRHDPE40/3,7 4xRHDPE40/3,7 RHDPEp 140/8,0 4xRHDPE40/3,7 CRp1-Wiązka rur RS (1 moduł) i 2 rur RO (czarnych) PS3 - Wiązka rur RS (1 moduł) a) rura nr 1 rura czarna z paskiem zielonym b) rura nr 2 rura czarna z paskiem pomarańczowym c) rura nr 3 rura czarna z paskiem czerwonym d) rura nr 4 rura czarna z paskiem niebieskim a) rura nr 1 rura czarna z paskiem zielonym b) rura nr 2 rura czarna z paskiem pomarańczowym c) rura nr 3 rura czarna z paskiem czerwonym d) rura nr 4 rura czarna z paskiem niebieskim PS3 w Wiązka rur RS (1 moduł) w rurze RO (czarnej) a) rura nr 1 rura czarna z paskiem zielonym b) rura nr 2 rura czarna z paskiem pomarańczowym c) rura nr 3 rura czarna z paskiem czerwonym d) rura nr 4 rura czarna z paskiem niebieskim Sieć MTKK zaprojektowana wg odrębnego opracowania przebudowy ul. Buforowej 4xZaRs 17/2/2
