1 Projekt wykonawczy Temat: Przebudowa odcinka kablowej linii elektroenergetycznej 15kV relacji S-699 Parkowa 2 S-700 Parkowa 4 w Dębicy obręb 4 na działkach 548, 553/4, 702/6, 702/8, 702/13, 702/18, 702/24, 702/80, 702/81, 702/83, 702/86, 702/87, Inwestor: TAURON Dystrybucja SA Oddział w Tarnowie ul. Lwowska Tarnów Projektował : Sprawdził : L u t y

702/8, 702/13, 702/18, 702/24, 702/80, 702/81, 702/83, 702/86, 702/87, Inwestor: TAURON

2 2 Projekt zawiera: 1. Strona tytułowa... str Spis zawartości opracowania... str Opis techniczny... str Zestawienie materiałów... str Informacje dotyczące bezpieczeństwa i ochrony zdrowia... str Wytyczne programowe... str Notatka spisana na okoliczność ustalenia zakresu opracowania. str Protokół uzgodnień ZUDP... str Projekt zabudowy i zagospodarowania terenu Mapa terenu w skali 1:500 trasa kabla SN... rys Mapa zasadnicza terenu w skali 1:1000 trasa kabla SN... rys Mapa ewidencyjna terenu w skali 1:1000 trasa kabla SN... rys. 3.

Notatka spisana na okoliczność ustalenia zakresu opracowania. str. 17. 8. Protokół uzgodnień ZUDP... str. 18-19. 9.

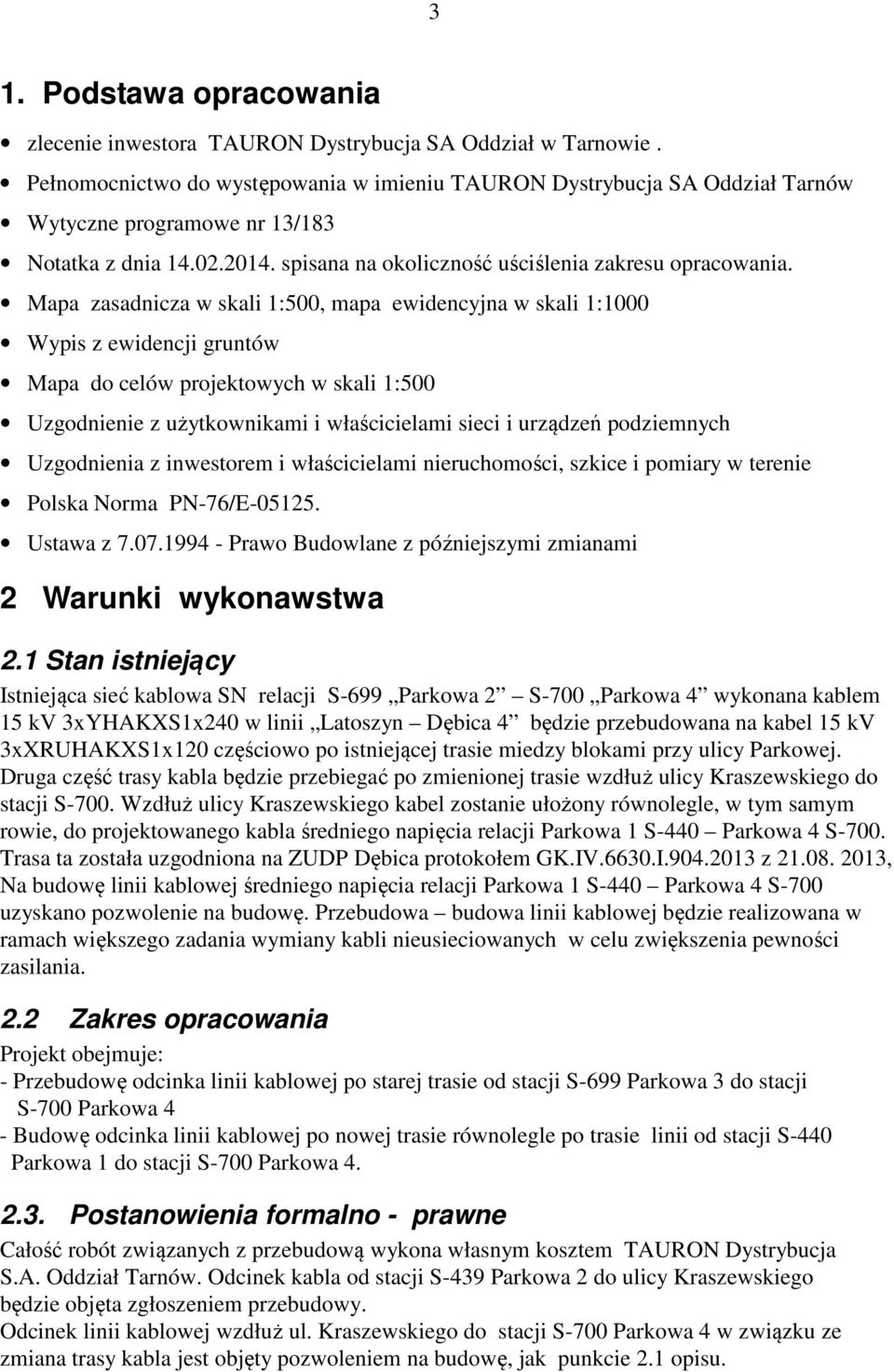

3 3 1. Podstawa opracowania zlecenie inwestora TAURON Dystrybucja SA Oddział w Tarnowie. Pełnomocnictwo do występowania w imieniu TAURON Dystrybucja SA Oddział Tarnów Wytyczne programowe nr 13/183 Notatka z dnia spisana na okoliczność uściślenia zakresu opracowania. Mapa zasadnicza w skali 1:500, mapa ewidencyjna w skali 1:1000 Wypis z ewidencji gruntów Mapa do celów projektowych w skali 1:500 Uzgodnienie z użytkownikami i właścicielami sieci i urządzeń podziemnych Uzgodnienia z inwestorem i właścicielami nieruchomości, szkice i pomiary w terenie Polska Norma PN-76/E Ustawa z Prawo Budowlane z późniejszymi zmianami 2 Warunki wykonawstwa 2.1 Stan istniejący Istniejąca sieć kablowa SN relacji S-699 Parkowa 2 S-700 Parkowa 4 wykonana kablem 15 kv 3xYHAKXS1x240 w linii Latoszyn Dębica 4 będzie przebudowana na kabel 15 kv 3xXRUHAKXS1x120 częściowo po istniejącej trasie miedzy blokami przy ulicy Parkowej. Druga część trasy kabla będzie przebiegać po zmienionej trasie wzdłuż ulicy Kraszewskiego do stacji S-700. Wzdłuż ulicy Kraszewskiego kabel zostanie ułożony równolegle, w tym samym rowie, do projektowanego kabla średniego napięcia relacji Parkowa 1 S-440 Parkowa 4 S-700. Trasa ta została uzgodniona na ZUDP Dębica protokołem GK.IV.6630.I z , Na budowę linii kablowej średniego napięcia relacji Parkowa 1 S-440 Parkowa 4 S-700 uzyskano pozwolenie na budowę. Przebudowa budowa linii kablowej będzie realizowana w ramach większego zadania wymiany kabli nieusieciowanych w celu zwiększenia pewności zasilania. 2.2 Zakres opracowania Projekt obejmuje: - Przebudowę odcinka linii kablowej po starej trasie od stacji S-699 Parkowa 3 do stacji S-700 Parkowa 4 - Budowę odcinka linii kablowej po nowej trasie równolegle po trasie linii od stacji S-440 Parkowa 1 do stacji S-700 Parkowa Postanowienia formalno - prawne Całość robót związanych z przebudową wykona własnym kosztem TAURON Dystrybucja S.A. Oddział Tarnów. Odcinek kabla od stacji S-439 Parkowa 2 do ulicy Kraszewskiego będzie objęta zgłoszeniem przebudowy. Odcinek linii kablowej wzdłuż ul. Kraszewskiego do stacji S-700 Parkowa 4 w związku ze zmiana trasy kabla jest objęty pozwoleniem na budowę, jak punkcie 2.1 opisu.

Mapa zasadnicza w skali 1:500, mapa ewidencyjna w skali 1:1000 Wypis z ewidencji gruntów Mapa do celów projektowych w skali 1:500 Uzgodnienie z użytkownikami i właścicielami sieci i urządzeń

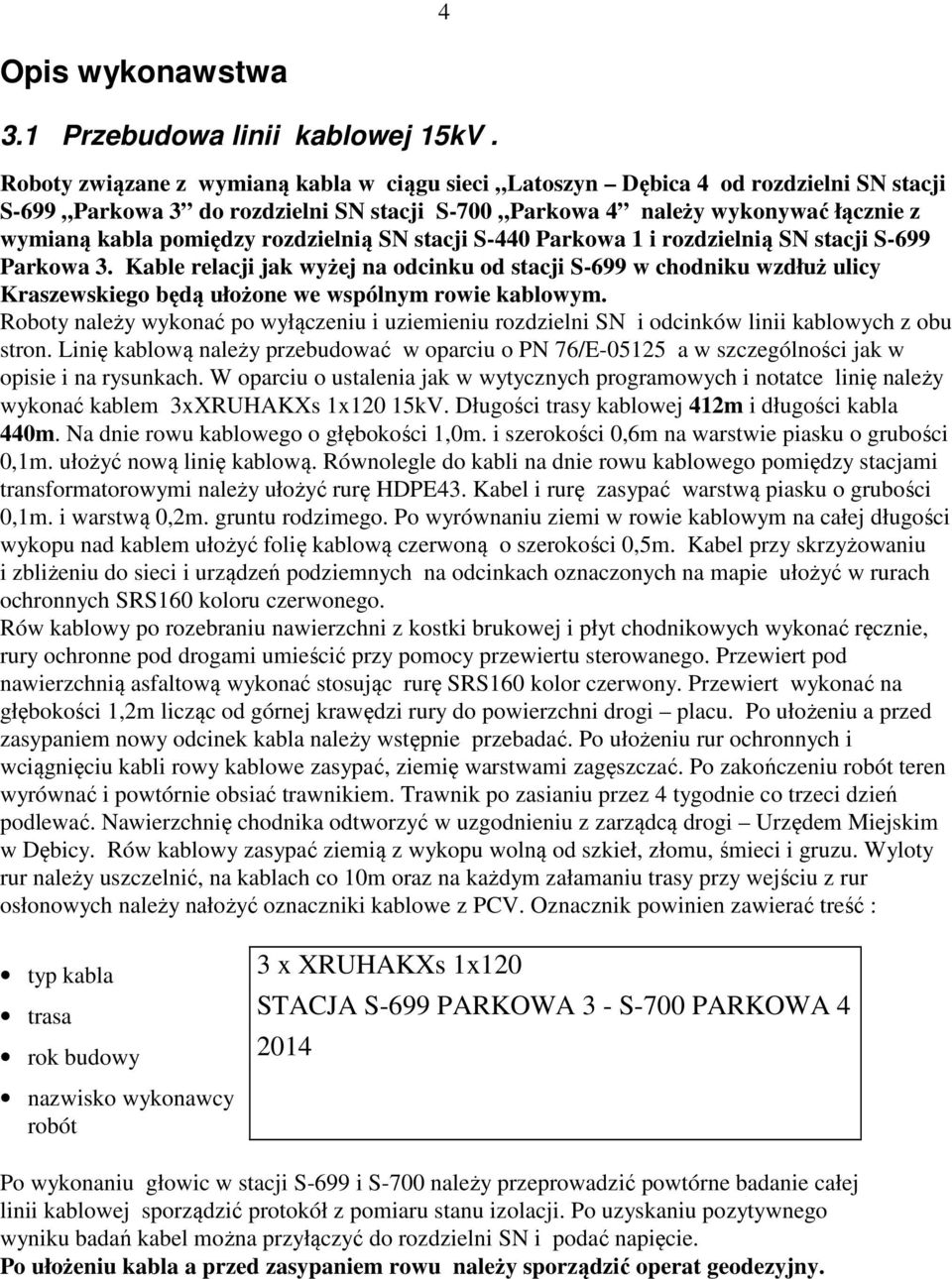

4 4 Opis wykonawstwa 3.1 Przebudowa linii kablowej 15kV. Roboty związane z wymianą kabla w ciągu sieci Latoszyn Dębica 4 od rozdzielni SN stacji S-699 Parkowa 3 do rozdzielni SN stacji S-700 Parkowa 4 należy wykonywać łącznie z wymianą kabla pomiędzy rozdzielnią SN stacji S-440 Parkowa 1 i rozdzielnią SN stacji S-699 Parkowa 3. Kable relacji jak wyżej na odcinku od stacji S-699 w chodniku wzdłuż ulicy Kraszewskiego będą ułożone we wspólnym rowie kablowym. Roboty należy wykonać po wyłączeniu i uziemieniu rozdzielni SN i odcinków linii kablowych z obu stron. Linię kablową należy przebudować w oparciu o PN 76/E a w szczególności jak w opisie i na rysunkach. W oparciu o ustalenia jak w wytycznych programowych i notatce linię należy wykonać kablem 3xXRUHAKXs 1x120 15kV. Długości trasy kablowej 412m i długości kabla 440m. Na dnie rowu kablowego o głębokości 1,0m. i szerokości 0,6m na warstwie piasku o grubości 0,1m. ułożyć nową linię kablową. Równolegle do kabli na dnie rowu kablowego pomiędzy stacjami transformatorowymi należy ułożyć rurę HDPE43. Kabel i rurę zasypać warstwą piasku o grubości 0,1m. i warstwą 0,2m. gruntu rodzimego. Po wyrównaniu ziemi w rowie kablowym na całej długości wykopu nad kablem ułożyć folię kablową czerwoną o szerokości 0,5m. Kabel przy skrzyżowaniu i zbliżeniu do sieci i urządzeń podziemnych na odcinkach oznaczonych na mapie ułożyć w rurach ochronnych SRS160 koloru czerwonego. Rów kablowy po rozebraniu nawierzchni z kostki brukowej i płyt chodnikowych wykonać ręcznie, rury ochronne pod drogami umieścić przy pomocy przewiertu sterowanego. Przewiert pod nawierzchnią asfaltową wykonać stosując rurę SRS160 kolor czerwony. Przewiert wykonać na głębokości 1,2m licząc od górnej krawędzi rury do powierzchni drogi placu. Po ułożeniu a przed zasypaniem nowy odcinek kabla należy wstępnie przebadać. Po ułożeniu rur ochronnych i wciągnięciu kabli rowy kablowe zasypać, ziemię warstwami zagęszczać. Po zakończeniu robót teren wyrównać i powtórnie obsiać trawnikiem. Trawnik po zasianiu przez 4 tygodnie co trzeci dzień podlewać. Nawierzchnię chodnika odtworzyć w uzgodnieniu z zarządcą drogi Urzędem Miejskim w Dębicy. Rów kablowy zasypać ziemią z wykopu wolną od szkieł, złomu, śmieci i gruzu. Wyloty rur należy uszczelnić, na kablach co 10m oraz na każdym załamaniu trasy przy wejściu z rur osłonowych należy nałożyć oznaczniki kablowe z PCV. Oznacznik powinien zawierać treść : typ kabla 3 x XRUHAKXs 1x120 trasa STACJA S-699 PARKOWA 3 - S-700 PARKOWA 4 rok budowy 2014 nazwisko wykonawcy robót Po wykonaniu głowic w stacji S-699 i S-700 należy przeprowadzić powtórne badanie całej linii kablowej sporządzić protokół z pomiaru stanu izolacji. Po uzyskaniu pozytywnego wyniku badań kabel można przyłączyć do rozdzielni SN i podać napięcie. Po ułożeniu kabla a przed zasypaniem rowu należy sporządzić operat geodezyjny.

rozdzielnią SN stacji S-440 Parkowa 1 i rozdzielnią SN stacji S-699 Parkowa 3.

5 5 Zestawienie materiałów 1. Kabel XRUHAKXs 1x m. 2. Rura HDPE m. 3. Rura SRS kolor pomarańczowy...6,5 m. 4. Rura SRS160 czerwona...95 m. 5. Piasek...28,84 m3 6. Folia kablowa czerwona o szerokości 0,5 m m. 7. Oznaczniki kablowe...60 szt. 8. Zestaw głowic kablowych 15 kv z taśm Raychem...2 kpl.

Piasek...28,84 m3 6. Folia kablowa czerwona o szerokości 0,5 m...406 m. 7.

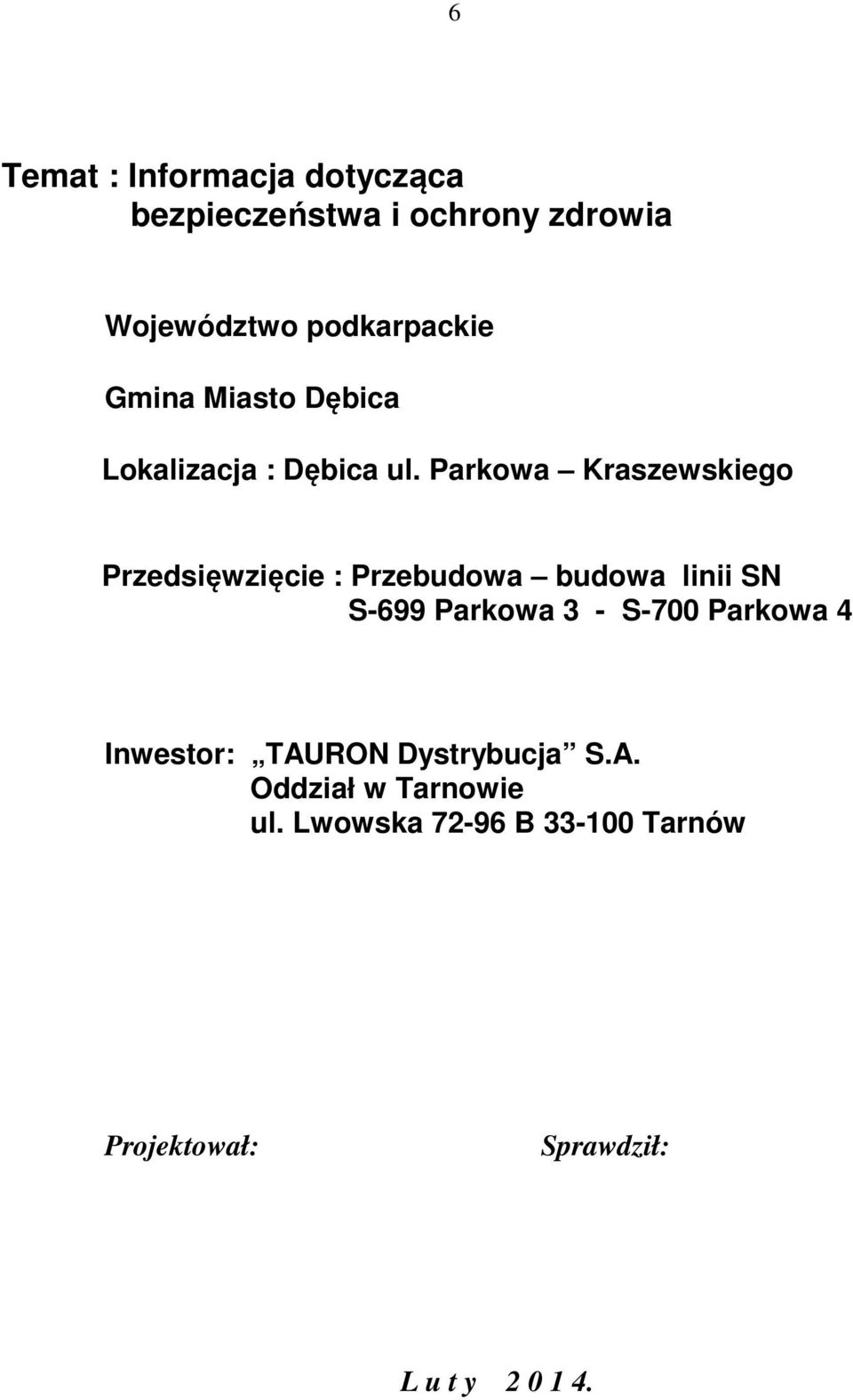

6 6 Temat : Informacja dotycząca bezpieczeństwa i ochrony zdrowia Województwo podkarpackie Gmina Miasto Dębica Lokalizacja : Dębica ul. Parkowa Kraszewskiego Przedsięwzięcie : Przebudowa budowa linii SN S-699 Parkowa 3 - S-700 Parkowa 4 Inwestor: TAURON Dystrybucja S.A. Oddział w Tarnowie ul. Lwowska B Tarnów Projektował: Sprawdził: L u t y

Parkowa Kraszewskiego Przedsięwzięcie : Przebudowa budowa linii SN S-699 Parkowa 3 - S-700

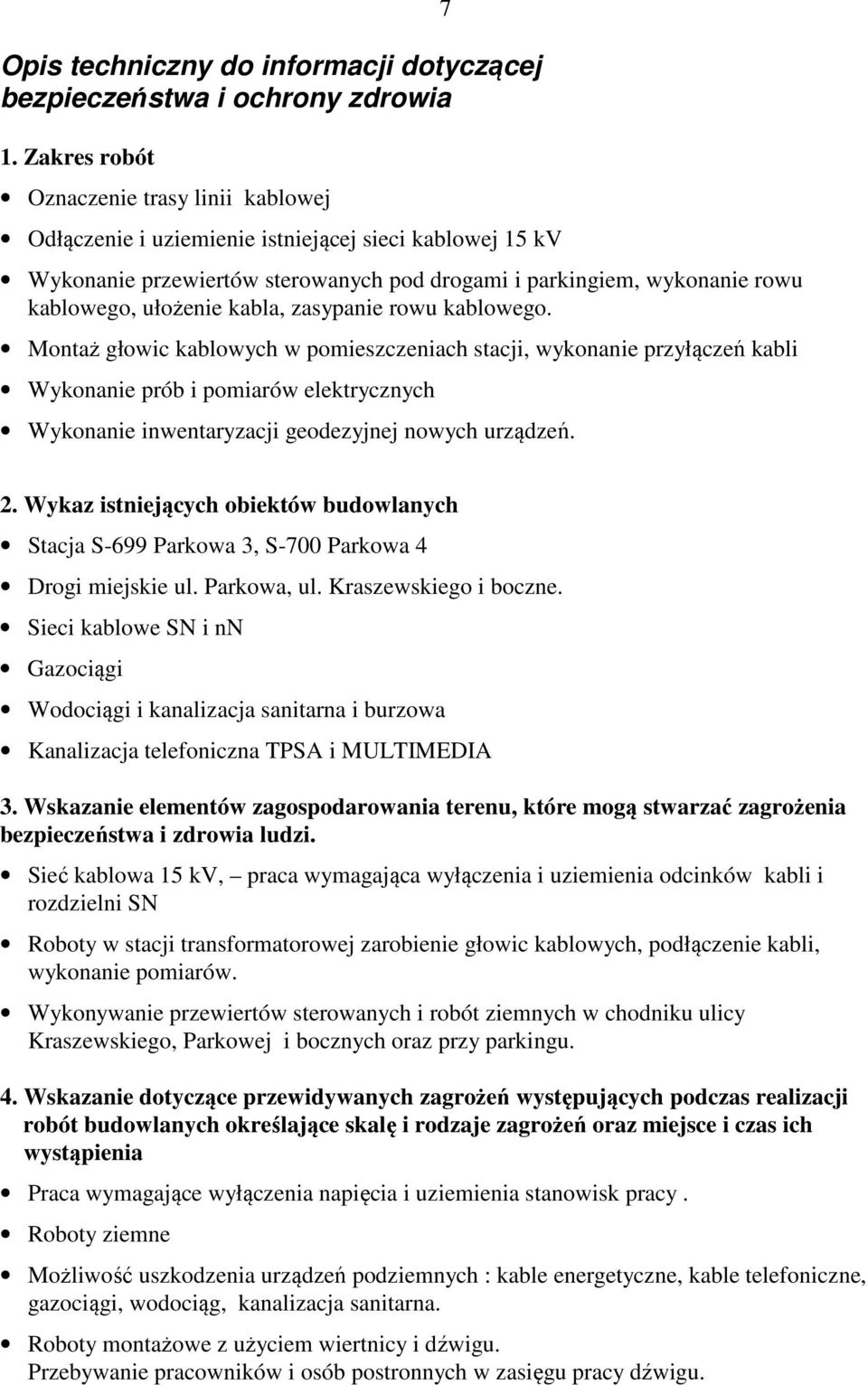

7 Opis techniczny do informacji dotyczącej bezpieczeństwa i ochrony zdrowia 1. Zakres robót Oznaczenie trasy linii kablowej Odłączenie i uziemienie istniejącej sieci kablowej 15 kv Wykonanie przewiertów sterowanych pod drogami i parkingiem, wykonanie rowu kablowego, ułożenie kabla, zasypanie rowu kablowego. Montaż głowic kablowych w pomieszczeniach stacji, wykonanie przyłączeń kabli Wykonanie prób i pomiarów elektrycznych Wykonanie inwentaryzacji geodezyjnej nowych urządzeń Wykaz istniejących obiektów budowlanych Stacja S-699 Parkowa 3, S-700 Parkowa 4 Drogi miejskie ul. Parkowa, ul. Kraszewskiego i boczne. Sieci kablowe SN i nn Gazociągi Wodociągi i kanalizacja sanitarna i burzowa Kanalizacja telefoniczna TPSA i MULTIMEDIA 3. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi. Sieć kablowa 15 kv, praca wymagająca wyłączenia i uziemienia odcinków kabli i rozdzielni SN Roboty w stacji transformatorowej zarobienie głowic kablowych, podłączenie kabli, wykonanie pomiarów. Wykonywanie przewiertów sterowanych i robót ziemnych w chodniku ulicy Kraszewskiego, Parkowej i bocznych oraz przy parkingu. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Praca wymagające wyłączenia napięcia i uziemienia stanowisk pracy. Roboty ziemne Możliwość uszkodzenia urządzeń podziemnych : kable energetyczne, kable telefoniczne, gazociągi, wodociąg, kanalizacja sanitarna. Roboty montażowe z użyciem wiertnicy i dźwigu. Przebywanie pracowników i osób postronnych w zasięgu pracy dźwigu.

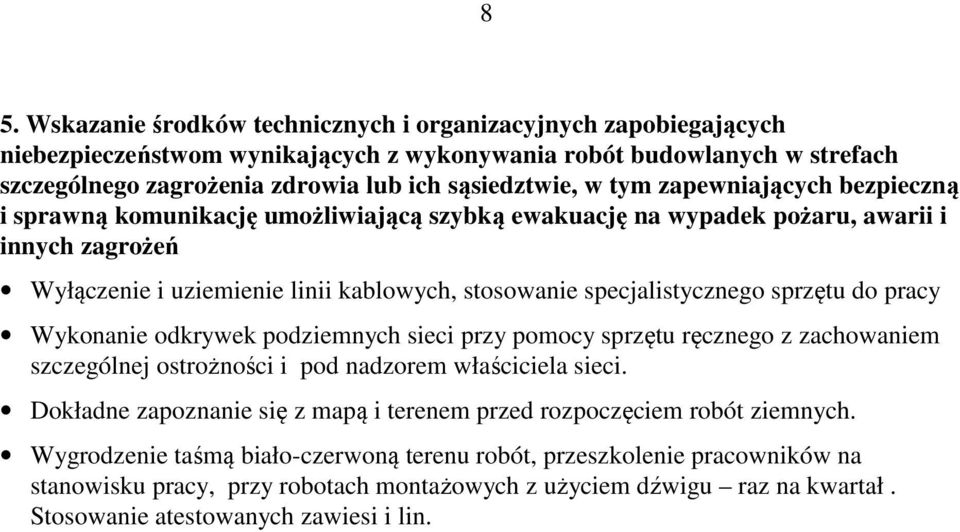

8 8 5. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Wyłączenie i uziemienie linii kablowych, stosowanie specjalistycznego sprzętu do pracy Wykonanie odkrywek podziemnych sieci przy pomocy sprzętu ręcznego z zachowaniem szczególnej ostrożności i pod nadzorem właściciela sieci. Dokładne zapoznanie się z mapą i terenem przed rozpoczęciem robót ziemnych. Wygrodzenie taśmą biało-czerwoną terenu robót, przeszkolenie pracowników na stanowisku pracy, przy robotach montażowych z użyciem dźwigu raz na kwartał. Stosowanie atestowanych zawiesi i lin.

sprzętu do pracy Wykonanie odkrywek podziemnych sieci przy pomocy sprzętu ręcznego z zachowaniem szczególnej ostrożności i pod nadzorem właściciela sieci.
