1 INWESTOR PREZYDENT WROCŁAWIA REPREZENTOWANY PRZEZ ZARZĄD DRÓG I UTRZYMANIA MIASTA Ul. DŁUGA WROCŁAW JEDNOSTKA PROJEKTOWA NAZWA ZADANIA DZIAŁKI NAZWA OPRACOWANIA FIRMA PROJEKTOWA WANECKI Sp. z o.o. ul. Daszyńskiego 5, GLIWICE T/F ROZBUDOWA I PRZEBUDOWA SKRZYŻOWANIA UL. STABŁOWICKIEJ (DW 7 I DG 066) I UL. GŁÓWNEJ (DW 6) WE WROCŁAWIU Obręb Stabłowice AM : 7/, 7/, 8,9,0,,,4, 5 6/45,6/46 AM 7:0, 5/, 6/,6/, 7 AM 8:/, /, /, /8 PROJEKT WYKONAWCZY BUDOWA KANAŁÓW TECHNOLOGICZNYCH NR OPRACOWANIA BRANŻA 08: TELETECHNIKA STADIUM DOKUMENTACJI PROJEKT WYKONAWCZY KATEGORIA OBIEKTU IV, XXV, XXVI, XXVIII BRANŻA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Podpis Data Projektant inż. Jerzy Guziewicz Telekomunikacyjna 8/DOŚ/ TELETECHNIKA Asystent Sprawdzający mgr inż. Waldemar Dobrowolski inż. Stanisław Furgo Instalacyjnoinzynieryjna 655/94/UW

2 SPIS ZAWARTOŚCI PROJEKTU WYKONAWCZEGO Nr opracowania Nazwa opracowania 0 PROJEKT ZAGOSPODAROWANIA TERENU PROJEKTY WYKONAWCZE 0 Projekt drogowy 0 Przebudowa i budowa odwodnienia 04 Przebudowa sieci wodociągowych 05 Przebudowa sieci gazowych 06 Projekt zieleni 07 Przebudowa sieci teletechnicznych 08 Budowa sieci MKT 09 Przebudowa sieci elektroenergetycznych: 09/0 Projekt przebudowy i budowy linii nn i ŚN 09/0 Projekt przebudowy oświetlenia drogowego 0 Warunki techniczne, uzgodnienia, BIOZ Projekt organizacji ruchu docelowego

3 SPIS ZAWARTOŚCI OPRACOWANIA L.p. Nazwa Strony. Strona tytułowa. Spis zawartości projektu wykonawczego. Spis zawartości opracowania, spis rysunków 4. Opis techniczny 4-5. Załączniki Rysunki 7 - SPIS RYSUNKÓW Nr rys. Tytuł rysunku Skala Plan orientacyjny :0000. Plan sytuacyjny cz. I :500. Plan sytuacyjny cz. II :500 Schemat rozwinięty -

4 . PODSTAWA OPRACOWANIA.. Umowa TXZ/TRP/64/44/05 pomiędzy Zarządem Dróg i Utrzymania Miasta a Firmą Projektową Wanecki Sp z o.o... Ustawa z dnia 7 lipca 994 Prawo Budowlane (Dz.U j.t.).. Ustawa z dnia 0 kwietnia 00 r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych (Dz.U.05.0 j.t).4. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia marca 999 w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. (Dz.U.06.4 j.t.).5. Ustawa z dnia marca 985 roku o drogach publicznych (Dz.U j.t. późniejszymi zmianami).6. Ustawa z dnia 0 czerwca 997 roku Prawo o ruchu drogowym Dz.U.0.7 j.t. późniejszymi zmianami).7. Wytyczne projektowania skrzyżowań drogowych cz II - GDDKiA Warszawa 00 rok..8. Wizja lokalna w terenie rok..9. Pomiar ruchu w dniu Ustalenia z Inwestorem,.. Mapa do celów projektowych w skali :500.. Wytyczne do zaprojektowania i wybudowania Kanałów Technologicznych wydane przez Zarząd Dróg i Utrzymania Miasta, 5-6 Wrocław, ul. Długa 49, pismem nr TRP EK z dnia r.. PRZEDMIOT INWESTYCJI Przedmiotem opracowania jest projekt wykonawczy rozbudowy skrzyżowania ulicy Głównej (DW 6) i ul. Stabłowickiej (DW 7 - od ul. Głównej w kierunku stacji kolejowej Wrocław Pracze i DG 066 od ul. Głównej w kierunku ul. Kosmonautów. W ramach opracowania projektowego przewidziano wykonanie następujących robót budowlanych: rozbudowę skrzyżowania ulic: Stabłowickiej i Głównej - budowa ronda - pięciowlotowego budowę, przebudowę ciągów pieszych, rowerowych oraz pieszo rowerowych budowę, przebudowę peronów przystankowych wraz z elementami wyposażenia, budowę, przebudowę zjazdów, budowę, przebudowę zatok autobusowych, opasek, poboczy gruntowych, wykonanie robót ziemnych związanych z robotami drogowymi budowę elementów bezpieczeństwa ruchu drogowego, wyniesienie projektu organizacji ruchu docelowego, odbudowę ogrodzeń, bram wjazdowych, furtek wejściowych, budowę, przebudowę oświetlenia drogowego, przebudowę sieci elektroenergetycznych nn, ŚN przebudowę i budowę sieci kanalizacji sanitarnej oraz kanalizacji deszczowej budowę urządzeń wodnych w postaci wylotów kanalizacji deszczowej do rowów budowę muru oporowego w rejonie przystanku A przebudowę i budowę sieci wodociągowej, 4

5 przebudowę sieci gazowych przebudowę sieci teletechnicznych, budowę kanalizacji kablowej MTKK (Kanały technologiczne - zgodnie z art. 9 ust. 6a Ustawy o drogach publicznych) wycinkę zieleni, nasadzenia zieleni, rozbiórkę istniejących ogrodzeń, altanek na terenie ogródków działkowych i kolidujących sieci podlegających przebudowie. CEL IZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje budowę Miejskich Kanałów Technologicznych /MKT/ w rejonie przebudowywanego skrzyżowania ul. Stabłowckiej z ul. Główną oraz odcinek ul. Głównej w kierunku zachodnim, do rzeki Bystrzycy. W zakres budowy sieci MTKK wchodzi: budowa ciągów kablowych KTu 8,0m budowa ciągów kablowych KTp 9,0m budowa ciągów kablowych KTpA 55,0m budowa ciągów kablowych x0/6,,0m budowa ciągów kablowych xrhdpek-s0 6,5m budowa ciągów kablowych xrhdpek-s0 5,0m budowa studni kablowych SKO-4g 5 szt. budowa studni kablowych szt. budowa studni kablowych SKO- 4 szt. 4. STAN ISTNIEJĄCY Sieć kanałów Technologicznych MKT (kontynuacja budowy MTKK) dla prowadzenia kabli teletechnicznych na terenie Miasta Wrocławia jest siecią nową występującą fragmentarycznie budowaną wraz nowymi drogami oraz remontowanymi istniejących. W pobliżu niniejszego zadania występuje jedynie odcinek kanalizacji MTKK zrealizowany w ramach remontu ul. Marszowickiej i zakończony przy skrzyżowaniu z ul. Wilkszyńską. Po wybudowaniu połączenia budowany w ramach niniejszego zadania Kanał Technologiczny tworzyć będzie wspólna całość. 5. PROJEKTOWANE KANAŁY TECHNOLOGICZNE Projektowane kanały są siecią nową z przeznaczeniem pod budowę sieci teletechnicznych obsługujących przyszłe podmioty gospodarcze jak i prywatnych odbiorców w przewidzianej strefie. Budowa kanałów technologicznych wzdłuż projektowanych dróg będzie umożliwiać również budowę sieci teletechnicznych związanych z obsługą drogi oraz transportu publicznego a także dla przyszłych dzierżawców. Konfiguracje sieci oraz typy rurociągów i studni przyjęto zgodnie z wytycznymi do projektowania sieci MTKK oraz Normą Zakładową ZN-WIUMUMWR-0. 5

6 5.. Konfiguracja rurociągów Wymagania na ciągi rur przepustowych KTp: KTp - jest to ciąg złożony z jednego modułu czterech rur RS40/,7 (xrhdpe 40/,7+x/0) umieszczonych w rurze osłonowej przepustowej ROp40/8,0 ( 40/8,0) i dwóch dodatkowych rur osłonowych RO 0/6, ( 0/6,). Wymagania na ciągi rur KTu: KTu - jest to ciąg złożony z jednego modułu czterech rur RS40/,7 (xrhdpe 40/,7+x/0) oraz dwóch dodatkowych rur osłonowych RO 0 (RHDPEk-S 0). Wymagania na ciągi rur przepustowych x 0/6,: x 0/6, jest to ciąg złożony z dwóch rur przepustowych ROp 0 ( 0/6,) Wymagania na ciągi rur osłonowych xrhdpek-s 0: xrhdpek-s 0 jest to ciąg złożony z dwóch rur osłonowych RO 0 (RHDPEk-S 0) Wymagania na ciągi rur xrhdpek-s 0: xrhdpek-s 0 jest to ciąg złożony z jednej rury osłonowej RO 0 (RHDPEk-S 0) 5.. Studnie kablowe Dla całego opracowania przyjęto studnie z prefabrykatów SKO-, i SKO-4g. Są to studnie spełniające wymogi studni przelotowej i odgałęźnej. Projektuje się pokrywy studni z wietrznikami i logo Urzędu Miasta Wrocławia. Do budowy studni i SKO-4g zastosować ramy i pokrywy z kołnierzem żeliwnym, wypełnionym betonem zbrojonym o klasie wytrzymałości B-5, a dla studni SKO- na przystankach autobusowych w klasie A-75 lub wyższej. W celu zabezpieczenia studni przed dostępem osób niepowołanych, w studniach projektowanych zastosować dodatkowe płyty antywłamaniowe wyposażone w kłódkę lub zamek z wkładką systemową. Numeracje studni przyjęto dla celów projektowych. W studniach zastosować po dwa wsporniki kablowe do układania kabli. 5.. Ciąg kablowy KTp Ciąg KTp jest to ciąg normatywny CRp (wg ZN-WIUMUMWR-0) zmodyfikowany poprzez zamianę jednej rury ROp 40/8,0 na dwie rury ROp0/6,. Ciągi te należy budować pod ulicami oraz w miejscach występowania dużej ilości obcych sieci podziemnych. Rury ROp układać w ziemi na gruncie utwardzonym przed ułożeniem trwałej nawierzchni. Rury te powinny być koloru czarnego. Rury RO ciągu budować z rur 0/6, natomiast rurę ROp dla rur Ø40 z rur 40/8,0. Wszystkie koloru czarnego. Osprzęt rur ROp: Uszczelki rur (URs) powinny zapewniać wodoszczelność, oraz szybki i niezawodny montaż i demontaż uszczelki. Głębokość ułożenia rur pod ulicami,0m od górnej powierzchni drogi. Dopuszczalne kolory rur RS w wiązce xrs40/,7+x/0: rura koloru czarnego z wyróżnikiem zielonym; rura koloru czarnego z wyróżnikiem czerwonym; 6

7 rura koloru czarnego z wyróżnikiem niebieskim; rura 4 (z mikrokanalizacją) koloru pomarańczowego Ciąg kablowy KTpA Odmiana ciągu KTp zmodyfikowana poprzez usunięcie z rury przepustowej wiązki rur RS i /0. Ciąg ten ma zastosowanie na granicach opracowania przy przejściach pod ciągami komunikacyjnymi dla zapewnienia obsługi w kanały technologiczne drugą stronę ulicy. Parametry budowy ciągu zachować identyczne jak dla ciągu KTp Ciąg kablowy KTu Ciąg KTu jest to ciąg normatywny CRu (wg ZN-WIUMUMWR-0) zmodyfikowany poprzez zamianę jednej rury RO40/8,0 na dwie rury RO typu RHDPEk-S 0. Ciągi te należy budować w chodnikach lub trawnikach. Ciągi kablowe KTu powinny być układane na dnie rowu kablowego na 0 cm podsypce z piasku lub miałkiej ziemi. Osprzęt rur RS: Łączenie rur ciągów kablowych należy wykonać w studniach kablowych przy użyciu złączek skręcanych (ZRs) złączki powinny zapewniać wodoszczelność, szczelność pneumatyczną oraz szybki i niezawodny montaż i demontaż. Uszczelki rur (URs) powinny zapewniać wodoszczelność szybki i niezawodny montaż oraz demontaż. Do łączenia odcinków rury /0 stosować złączki do mikrorur typu MM0, zamykanych w puszki połączeniowe PDC. Dopuszczalne kolory rur RS w wiązce xrs40/,7+x/0: rura koloru czarnego z wyróżnikiem zielonym; rura koloru czarnego z wyróżnikiem czerwonym; rura koloru czarnego z wyróżnikiem niebieskim; rura 4 (z mikrokanalizacją) koloru pomarańczowego. Rurę RO budować z rur RHDPEk-S 0 w kolorze czarnym. Ciągi przykryć taśmą ostrzegawczą z napisem: UWAGA KABEL OPTOTELEKOMUNIKACYJNY Taśmę ułożyć nad ciągiem w połowie głębokości jego ułożenia. Ciągi układać na głębokości 0,8m pod chodnikiem i na 0,7m pod trawnikiem Ciąg kablowy x 0/6, Ciąg x 0/6, to ciąg zbudowany z dwóch rur osłonowych RO typu 0/6, układany pod ulicami i na skrzyżowaniach z dużą ilością sieci podziemnych. Ciąg ten układać na głębokości,0m licząc od projektowanej nawierzchni drogi. Zastosować rury koloru czarnego. Parametry budowy tego ciągu stosować takie jak dla ciągu KTp Ciąg kablowy xrhdpek-s 0 Ciąg xrhdpek-s 0 to ciąg złożony z jednej rury RO typu RHDPEk-S 0 przeznaczony dla podłączenia studni kablowych zlokalizowanych na przystankach autobusowych układany w chodnikach i trawnikach. Ciąg ten układać na głębokości 0,7 0,8m identycznie jak ciąg KTu. Ciągi te należy wykorzystać jako łączniki do sąsiadującej infrastruktury innych operatorów. Ciąg zakończyć tuż przed studnią kablową operatora nie wprowadzając go do niej. 7

8 Końce ciągu niezakończonego studnią należ zabezpieczyć zaślepką typu ZK Rury obiektowe OB Dla zapewnienia ochrony ciągów CRuA na skrzyżowaniach z gazociągami i pod niektórymi ulicami rury RS i /0 układać w rurach ochronnych (obiektowych) 40/8,0. Zastosować rurę koloru czarnego. Końce rur obiektowych należy uszczelnić przed zamuleniem stosując piankę poliuretanową Wytyczne budowy W studniach rury rurociągów RS40/,7 należy wyłożyć na ścianach studni mocując je w uchwytach poza światłem pokrywy studni, oznaczyć przewieszką identyfikacyjną z oznaczeniem Inwestora - Urząd Miejski Wrocławia. Rury RS w ciągu głównym KTU i KTp wykonać o jako jeden hermetyczny ciąg bez cięcia w studniach. Maksymalnie wykorzystać odcinki montażowe rur RS i /0 dla maksymalnego zmniejszenia ilości połączeń. Łączenia rur RS i /0 można dokonywać jedynie w studniach kablowych. Cięcie rur zostanie zaprojektowane przez projektanta sieci światłowodowej. Wykonać pomiar szczelności rurociągu głównego. Końce rurociągów RS w studniach uszczelnić stosując osprzęt jak w opisie. Łączniki do kanalizacji Orange należy wykonać z rur RHDPEk-S 0 i zakończyć tuż przed studnią operatora. Rury należy zaślepić stosując zaślepki ZK 0. Maksymalnie wykorzystać technologię przekopu otwartego wykorzystując roboty drogowe 6. INNE KONIECZNE DANE WYNIKAJĄCE ZE SPECYFIKACJI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO LUB ROBÓT BUDOWLANYCH Prace wykonać zgodnie z projektem i wytycznymi oraz Normą Zakładową ZN- WIMUMWR-0 Miejskie Teletechniczne Kanały Kablowe /MTKK/ dla Miasta Wrocławia. Zapewnić nadzór ze strony przyszłego właściciela Kanałów. Wykonawca robót przed przystąpieniem do prac budowlanych jest zobowiązany do wykonania pomiarów kontrolnych w zakresie sytuacyjno-wysokościowym ze szczególnym uwzględnieniem sprawdzenia włączeń w stan istniejący, jak i w stan projektowany wg odrębnych opracowań. W przypadku sieci uzbrojenia terenu należy sprawdzić również rzędne przy kolizyjnych przejściach na całej długości projektowanej sieci. W przypadku stwierdzenia rozbieżności pomiędzy usytuowaniem w planie oraz rzędnych wysokościowych elementów projektowanych w stosunku do stanu istniejącego określonego wg mapy do celów projektowych, bądź proj. wg odrębnych opracowań wykonawca robót jest zobowiązany do niezwłocznego powiadomienia Inwestora w celu umożliwienia ewentualnej korekty rozwiązań projektowych. Wykonawca przed przystąpieniem do robót ma obowiązek zapoznać się z Projektem Budowlanym, decyzją pozwolenia na budowę w celu zapoznania się z warunkami prowadzenia robót. W szczególności należy sprawdzić położenie przebudowywanych sieci w stosunku do istniejących sieci podlegających pozostawieniu oraz nowoprojektowanego układu drogowego i nowoprojektowanych sieci zarówno w planie, jaki i wysokościowo. 8

9 Inwestycja jest realizowana zgodnie z Ustawą z dnia 0 kwietnia 00 r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych (Dz.U.05.0 j.t). Dla potrzeb wyznaczenie niezbędnego pasa drogowego opracowywane są projekty podziału działek. Zgodnie z art. ust 4 pkt Ustawy z dnia 0 kwietnia 00 r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych (Dz.U.05.0 j.t) wydzielone części nieruchomości (działek) staja się z mocy prawa własności odpowiednich jednostek samorządu terytorialnego z dniem, w którym decyzja o zezwolenie realizacji inwestycji drogowej stała się ostateczna. 7. OBOWIĄZUJĄCE NORMY I PRZEPISY WYKONAWCZE Norma Zakładowa ZN-WIMUMWR-0 Miejskie Teletechniczne Kanały Kablowe dla Miasta Wrocławia Zasady projektowania Norma Zakładowa ZN-WIMUMWR-0 Miejskie Teletechniczne Kanały Kablowe dla Miasta Wrocławia Zasady budowy Normy przepisy opracowane zostały przez Wydział Informatyki Urzędu Miasta Wrocław - Część. Ustawa Prawo Budowlane ( Dz. U. Ministra 00 r. Nr 07,poz. 06 z późn. zm.); Ustawa Prawo Telekomunikacyjne (Dz. U. Ministra 000 r. Nr 74, poz. 85). Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz. U. Ministra 005r. Nr 9 poz.864). PN-EN :00 Systemy rur instalacyjnych do prowadzenia przewodów. Część : Wymagania ogólne. PN-EN :00 Systemy rur instalacyjnych do prowadzenia przewodów. Część -4: Wymagania szczegółowe dla systemu rur instalacyjnych układanych w ziemi. PN-T-4500; 988 Telekomunikacyjne linie przewodowe. Skrzyżowania z liniami kolejowymi. Wymagania ogólne. PN-EN 4:000 Zakończenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego, Zasady konstrukcji, badania typy, znakowanie, kontrola jakości. PN-76/E-055 Zasady wykonywania tras mikrokanalizacji i kanalizacji kablowej pierwotnej. 8. WYTYCZNE BIOZ Kierownik budowy w oparciu o art.a ustawy z dnia 7 lipca 994r - Prawo budowlane (Dz. U. z 00r nr 80 poz. 78) jest zobowiązany sporządzić plan bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 7 sierpnia 00r w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi (Dz. U. Nr 5 poz. 56.) Przewidywane zagrożenia: ryzyko wypadku w kontakcie ze sprzętem mechanicznym, 9

10 roboty wykonywane w pobliżu sieci energetycznych i gazowych, montaż elementów z prefabrykatów o ciężarze powyżej tony, kolizje z ruchem kołowym. 9. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Zestawienie podstawowych elementów ujęto w tabelach Tabela - Zestawienie długości odcinków rurociągów między studniami. Lp. Odcinek kanalizacji MKT x xrhdpek-s xrhdpeks od studni do studni KTp KTu KTpA 0/6, / 5,0 58,0 / 6,0 4,0 5 /8,0 6 / studnia Orange 7 / / 7,0 8 / / 46,0 9 / // 4,0 0 / /4 6,0 /4 studnia Orange /4 /4/ 6,0 4 4, /7,0 5 4/ 4/ 5,0 6 4/ 4//,0 7 4// studnia Orange , /,0 0 5 studnia Orange 6,0 5 6, ,0 7 7/ 7,0 4 7/ / 8, , / 5, , , ,0 0-7,0 4,5 8,5 5,0 UWAGI łącznik do studni Orange łącznik do studni Orange łącznik do studni Orange łącznik do studni Orange otwory po drugiej stronie ulicy zaślepić 0

11 54,0 / 6,0 55, , /,0 6 4/ studnia Orange 7,5 łącznik do studni Orange RZAZEM 9,0 8,0 55,0,0 6,5 5,0

12 9.. Tabela - Zestawienie liczby i typów studni kablowych Lp. Nr rys. Typ studni SKO-4g SKO- UWAGI RAZEM Tabela - Zestawienie obiektów ochronnych Lp. Nr rys. Nr obiektu Typ rury Ilość rur [szt.] Długość [m] Suma długośc i [m] Technologia wykonania OB-. OB-. OB- 4. OB-4 5. OB-5 6. OB-6 7. OB-7 8. OB-8 9. OB-9 0. OB-0. OB- 40/8,0 40/8,0 40/8,0 40/8,0 40/8,0 40/8,0 40/8,0 40/8,0 40/8,0 40/8,0 40/8,0 RAZEM 57,0 57,0 UWAGI 4,0 4,0 wykop ROp na rurach RS 0,0 0,0 wykop ROp na rurach RS 4,0 4,0 wykop ROp na rurach RS 6,0 6,0 wykop ROp na rurach RS 6,0 6,0 wykop ROp na rurach RS 4,0 4,0 wykop ROp na rurach RS 4,0 4,0 wykop ROp na rurach RS 5,0 5,0 wykop ROp na rurach RS 4,0 4,0 wykop ROp na rurach RS 5,0 5,0 wykop ROp na rurach RS 5,0 5,0 wykop ROp na rurach RS

13 9.4. Tabela 4 - Zestawienie podstawowych materiałów Lp. Materiał J.m. Ilość 4 Studnia SKO- szt. 4 Studnia szt. Studnia SKO-4g szt. 5 4 Rura RHDPE 40/,7 m 85,0 5 Rura /0 m 95,0 6 Rura 0/6, m 454,0 7 Rura 40/8,0 m 5,0 8 Rura RHDPEk-S 0 m 779,0

14 0. ZAŁĄCZNIKI 0.. Wytyczne do zaprojektowania i wybudowania Kanałów Technologicznych wydane przez Zarząd Dróg i Utrzymania Miasta, 5-6 Wrocław, ul. Długa 49, pismem nr TRP EK z dnia r. 4

15 5

16 6

17 . RYSUNKI 7

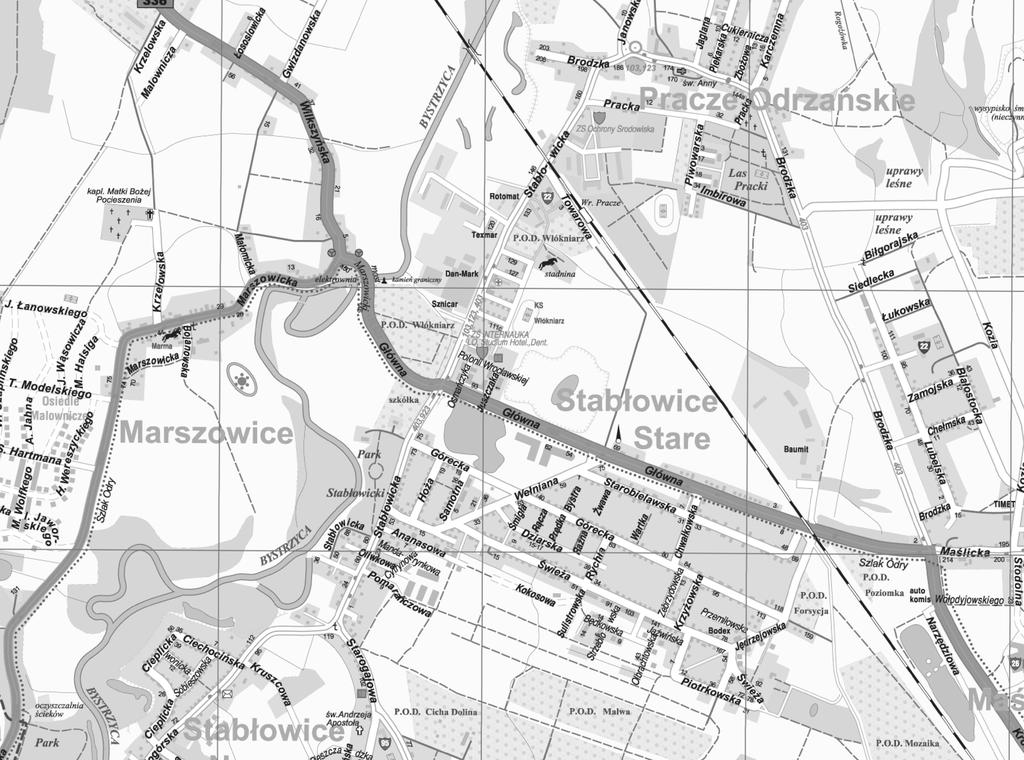

18 rys.. nr rys. nr. Plan orientacyjny :0000

19 reprezentowany przez FIRMA PROJEKTOWA WANECKI Sp. z.o.o. T/F E biuro@pwa.home.pl BUDOWA SIECI MKT PLAN SYTUACYJNY cz. I

20 łączy rys.. PREZYDENT WROCŁAWIA reprezentowany przez ZARZĄD DRÓG I UTRZYMANIA MIASTA ul. Długa 49; 5-6 Wrocław FIRMA PROJEKTOWA WANECKI Sp. z.o.o. ul. Daszyńskiego 5; Gliwice T/F E biuro@pwa.home.pl inż. Jerzy Guziewicz inż. Stanisław Furgo mgr inż. Waldemar Dobrowolski OCŁAWIU BUDOWA SIECI MKT PLAN SYTUACYJNY cz. II

21 077A/NS/7/5 KTpA - 6,0 xrhdpek-s - 8,5 /4/ /4 077A/NS/0/0 xrhdpek-s - 7,5 x0/6, -,0 4 4/ KTu - 77,0 ul. Główna KTu - 55,0 OB - 5,0 x0/6, - 6,0 SKO-4g / KTu - 54,0 OB0-5,0 OB9-4,0 ul. Główna OB8-5,0 x0/6, - 7,0 OB7-4,0 KTu - 0,0 0 KTu - 64,0 OB6-4,0 9 ul. Główna KTu - 85,0 OB5-6,0 xrhdpek-s0 8 5,0m 8/ SKO- A KTu - 40,0 KTp - 8,0 6 7 SKO-4g 077A/NS/0 KTu - 7,0 KTp -,0 xrhdpek-s0 6,0m 7/ 5/ SKO- KTu -,0 5 SKO-4g A // SKO- A M ul. Stabłowicka ul. Stabłowicka KTp - 8,0 projektowane rondo KTp - 7,0 xrhdpek-s0 4,0m 4/ KTu - 6,0 KTu - 46,0 KTu - 7,0 4 SKO-4g OB - 0,0 OB - 4,0 / / SKO-4g M M KTp - 7,0 OB - 4,0 M KTp - 8,0 KTu - 4,0 / M SKO-4g xrhdpek-s0 4,5m KTu -,0 077A/NS/8 A xrhdpek-s0 6,0m / SKO- KTu - 58,0 ul. Główna / KTpA - 5,0 ROp 0/6, ROp 40/8,0 ROp 0/6, ROp 40/8,0 RO RHDPEk-S0 RS 40/,7 RS 40/,7 RO RHDPEk-S0 ROp 0/6, RO RHDPEk-S0 0 OB - 4,0 A 077A/NS/9/ /0 /0 LEGENDA: Projektowana kanalizacja MKT Projektowane rury osłonowe (obiektowe) na rurociągu kablowym xrhdpe40x/7+/0 Odcinki ciągu kanalizacji wykonane z rur przepustowych typu 0/6, lub 40/8,0 KTp- ciąg złożony z jednego modułu rur RS (xrhdpe40/,7+x/0) w rurze osłonowej ROp ( 40/8,0) i -ch rur RO ( 0/6,) Kolorystyka rur RS: - rura czarna z wyróżnikiem zielonym - rura czarna z wyróżnikiem czerwonym - rura czarna z wyróżnikiem niebieskim - rura mikrokanalizacji /0 koloru pomarańczowego KTpA- ciąg złożony z trzech rur ROp (x 0/6, + x 40/8,0) KTu- ciąg złożony z jednego modułu rur RS (xrhdpe40/,7+x/0) i -ch rur RO (RHDPEk-S 0) Kolorystyka rur RS: - rura czarna z wyróżnikiem zielonym - rura czarna z wyróżnikiem czerwonym - rura czarna z wyróżnikiem niebieskim - rura mikrokanalizacji /0 koloru pomarańczowego xrhdpek-s 0 ciąg złożony z -ch rur osłonowych RHDPEk-S 0 x 0/6, ciąg złożony z -ch rur przepustowych 0/6, xrhdpek-s 0 ciąg złożony z rury osłonowej RHDPEk-S 0 lokalizacji przystanków autobusowych studnie Orange Poslak S.A. PREZYDENT WROCŁAWIA reprezentowany przez ZARZĄD DRÓG I UTRZYMANIA MIASTA ul. Długa 49; 5-6 Wrocław FIRMA PROJEKTOWA WANECKI Sp. z.o.o. ul. Daszyńskiego 5; Gliwice T/F E biuro@pwa.home.pl xrhdpek-s - 5,0 077A/NS/0 KTu - 5,0 OB4-6,0 inż. Jerzy Guziewicz inż. Stanisław Furgo mgr inż. Waldemar Dobrowolski OCŁAWIU KTpA -,0 4/ BUDOWA SIECI MKT SCHEMAT ROZWINIĘTY
