Przedmiar. Opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn.

Transkrypt

1

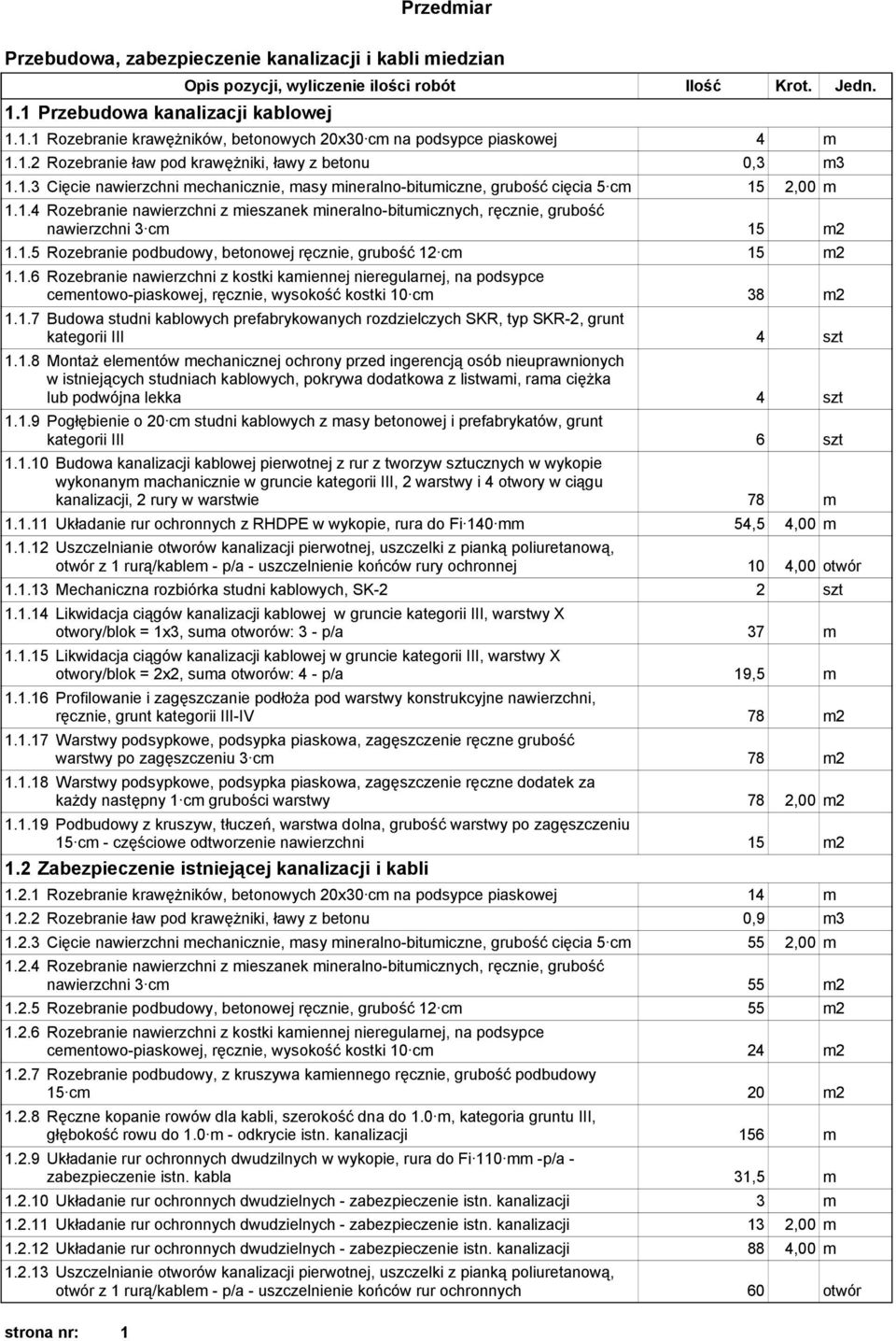

2 Przedmiar Przebudowa, zabezpieczenie kanalizacji i kabli miedzian 1.1 Przebudowa kanalizacji kablowej strona nr: 1 Opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn Rozebranie krawężników, betonowych 20x30 cm na podsypce piaskowej 4 m Rozebranie ław pod krawężniki, ławy z betonu 0,3 m Cięcie nawierzchni mechanicznie, masy mineralno-bitumiczne, grubość cięcia 5 cm 15 2,00 m Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, ręcznie, grubość nawierzchni 3 cm 15 m Rozebranie podbudowy, betonowej ręcznie, grubość 12 cm 15 m Rozebranie nawierzchni z kostki kamiennej nieregularnej, na podsypce cementowo-piaskowej, ręcznie, wysokość kostki 10 cm 38 m Budowa studni kablowych prefabrykowanych rozdzielczych SKR, typ SKR-2, grunt kategorii III 4 szt Montaż elementów mechanicznej ochrony przed ingerencją osób nieuprawnionych w istniejących studniach kablowych, pokrywa dodatkowa z listwami, rama ciężka lub podwójna lekka 4 szt Pogłębienie o 20 cm studni kablowych z masy betonowej i prefabrykatów, grunt kategorii III 6 szt Budowa kanalizacji kablowej pierwotnej z rur z tworzyw sztucznych w wykopie wykonanym machanicznie w gruncie kategorii III, 2 warstwy i 4 otwory w ciągu kanalizacji, 2 rury w warstwie 78 m Układanie rur ochronnych z RHDPE w wykopie, rura do Fi 140 mm 54,5 4,00 m Uszczelnianie otworów kanalizacji pierwotnej, uszczelki z pianką poliuretanową, otwór z 1 rurą/kablem - p/a - uszczelnienie końców rury ochronnej 10 4,00 otwór Mechaniczna rozbiórka studni kablowych, SK-2 2 szt Likwidacja ciągów kanalizacji kablowej w gruncie kategorii III, warstwy X otwory/blok = 1x3, suma otworów: 3 - p/a 37 m Likwidacja ciągów kanalizacji kablowej w gruncie kategorii III, warstwy X otwory/blok = 2x2, suma otworów: 4 - p/a 19,5 m Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, ręcznie, grunt kategorii III-IV 78 m Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne grubość warstwy po zagęszczeniu 3 cm 78 m Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne dodatek za każdy następny 1 cm grubości warstwy 78 2,00 m Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm - częściowe odtworzenie nawierzchni 15 m2 1.2 Zabezpieczenie istniejącej kanalizacji i kabli Rozebranie krawężników, betonowych 20x30 cm na podsypce piaskowej 14 m Rozebranie ław pod krawężniki, ławy z betonu 0,9 m Cięcie nawierzchni mechanicznie, masy mineralno-bitumiczne, grubość cięcia 5 cm 55 2,00 m Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, ręcznie, grubość nawierzchni 3 cm 55 m Rozebranie podbudowy, betonowej ręcznie, grubość 12 cm 55 m Rozebranie nawierzchni z kostki kamiennej nieregularnej, na podsypce cementowo-piaskowej, ręcznie, wysokość kostki 10 cm 24 m Rozebranie podbudowy, z kruszywa kamiennego ręcznie, grubość podbudowy 15 cm 20 m Ręczne kopanie rowów dla kabli, szerokość dna do 1.0 m, kategoria gruntu III, głębokość rowu do 1.0 m - odkrycie istn. kanalizacji 156 m Układanie rur ochronnych dwudzilnych w wykopie, rura do Fi 110 mm -p/a - zabezpieczenie istn. kabla 31,5 m Układanie rur ochronnych dwudzielnych - zabezpieczenie istn. kanalizacji 3 m Układanie rur ochronnych dwudzielnych - zabezpieczenie istn. kanalizacji 13 2,00 m Układanie rur ochronnych dwudzielnych - zabezpieczenie istn. kanalizacji 88 4,00 m Uszczelnianie otworów kanalizacji pierwotnej, uszczelki z pianką poliuretanową, otwór z 1 rurą/kablem - p/a - uszczelnienie końców rur ochronnych 60 otwór

3 Opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, ręcznie, grunt kategorii III-IV 156 m Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne grubość warstwy po zagęszczeniu 3 cm 156 m Warstwy podsypkowe, podsypka piaskowa, zagęszczenie ręczne dodatek za każdy następny 1 cm grubości warstwy 156 2,00 m Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm - częściowe odtworzenie nawierzchni 55 m2 1.3 Przebudowa kabli miedzianych Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla mm, otwór kanalizacji wolny - kabel XzTKMXpw 400x4x0,5 (GA PG11-18) 50 m Montaż złączy równoległych kabli wypełnionych ułożonych w kanalizacji kablowej z wzmocnionych, kabel o 800 parach 2 złącze Wyłączenie kabla równoległego ze złącza kabla wypełnionego ułożonego w kabel o 800 parach 2 złącze Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z 1-kablem, kabel do Fi 70 mm 34 m Pomiary końcowe prądem stałym, kabel o liczbie par odcinek Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kabel XzTKMXpw 5x2x0,5 50 m Montaż złączy równoległych kabli wypełnionych ułożonych w kanalizacji kablowej z zastosowaniem pojedynczych łączników żył i termokurczliwych osłon wzmocnionych, kabel o 10 parach 2 złącze Wyłączenie kabla równoległego ze złącza kabla wypełnionego ułożonego w kabel o 10 parach 2 złącze Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z więcej niż 1-kablem, kabel do Fi 30 mm 34 m Pomiary końcowe prądem stałym, kabel o liczbie par ,50 odcinek Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kabel XzTKMXpw 50x4x0,5 (R3) 88 m Montaż złączy równoległych kabli wypełnionych ułożonych w kanalizacji kablowej z wzmocnionych, kabel o 100 parach 2 złącze Wyłączenie kabla równoległego ze złącza kabla wypełnionego ułożonego w kabel o 100 parach 2 złącze Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z więcej niż 1-kablem, kabel do Fi 30 mm 45 m Pomiary końcowe prądem stałym, kabel o liczbie par odcinek Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla mm, otwór kanalizacji wolny - kabel XzTKMXpw 150x4x0,5 (GA PG 66-68) 43 m Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla mm, otwór kanalizacji częściowo zajęty - kabel XzTKMXpw 150x4x0,5 (GA PG 79-81) 43 m Montaż złączy równoległych kabli wypełnionych ułożonych w kanalizacji kablowej z wzmocnionych, kabel o 300 parach 2 2,00 złącze Wyłączenie kabla równoległego ze złącza kabla wypełnionego ułożonego w kabel o 300 parach 2 2,00 złącze Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z więcej niż 1-kablem, kabel do Fi 50 mm 37 2,00 m Pomiary końcowe prądem stałym, kabel o liczbie par odcinek Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kabel XzTKMXpw 50x4x0,5 (Policja) 43 m strona nr: 2

4 Opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kabel XzTKMXpw 50x4x0,5 (R3) 43 m Montaż złączy równoległych kabli wypełnionych ułożonych w kanalizacji kablowej z wzmocnionych, kabel o 100 parach 2 2,00 złącze Wyłączenie kabla równoległego ze złącza kabla wypełnionego ułożonego w kabel o 100 parach 2 2,00 złącze Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z więcej niż 1-kablem, kabel do Fi 30 mm 37 2,00 m Pomiary końcowe prądem stałym, kabel o liczbie par odcinek Uszczelnianie otworów kanalizacji pierwotnej, uszczelki z pianką poliuretanową, otwór z 2 rurami/kablami 24 otwór strona nr: 3

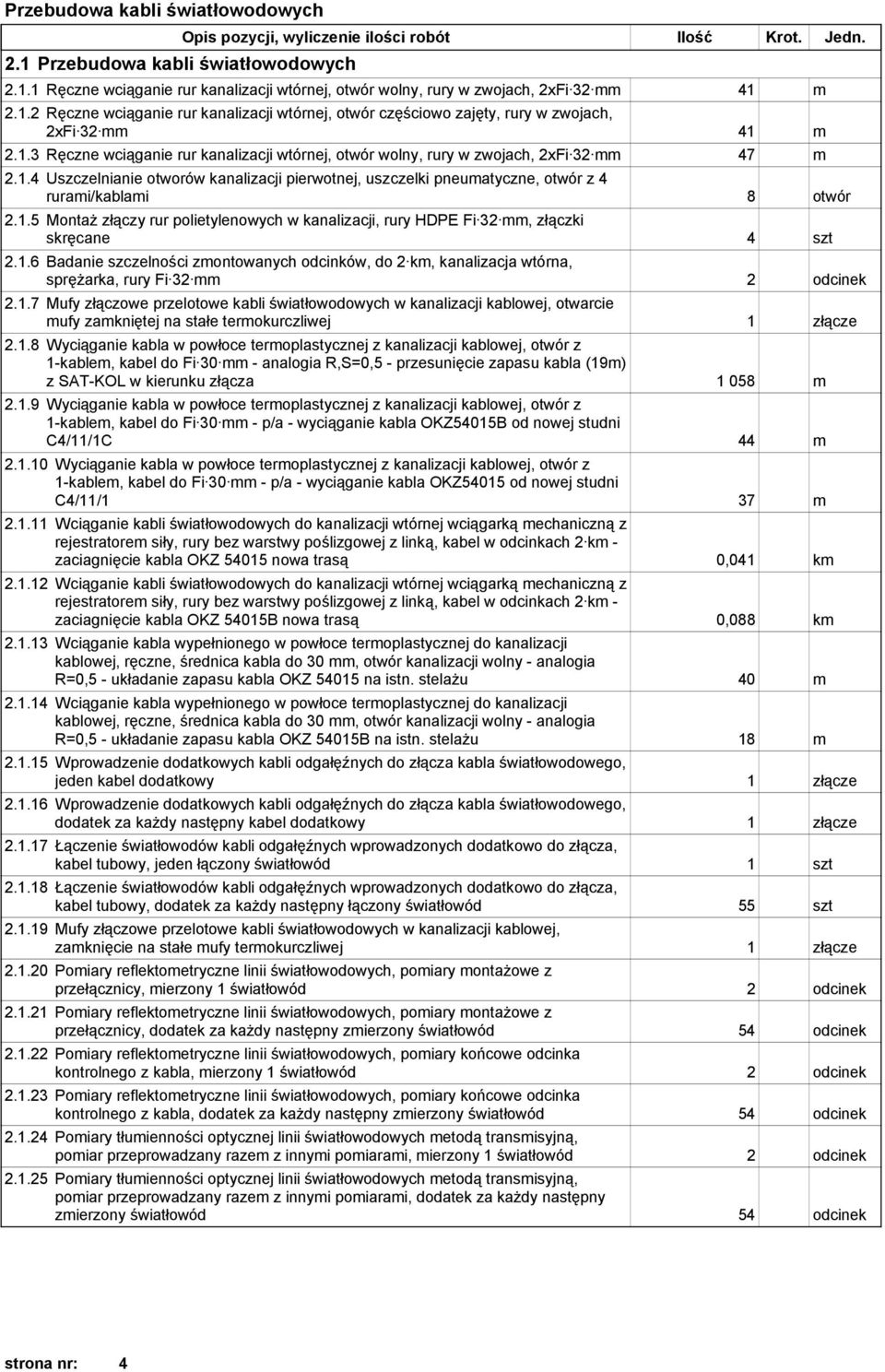

5 Przebudowa kabli światłowodowych 2.1 Przebudowa kabli światłowodowych Opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 2xFi 32 mm 41 m Ręczne wciąganie rur kanalizacji wtórnej, otwór częściowo zajęty, rury w zwojach, 2xFi 32 mm 41 m Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 2xFi 32 mm 47 m Uszczelnianie otworów kanalizacji pierwotnej, uszczelki pneumatyczne, otwór z 4 rurami/kablami 8 otwór Montaż złączy rur polietylenowych w kanalizacji, rury HDPE Fi 32 mm, złączki skręcane 4 szt Badanie szczelności zmontowanych odcinków, do 2 km, kanalizacja wtórna, sprężarka, rury Fi 32 mm 2 odcinek Mufy złączowe przelotowe kabli światłowodowych w kanalizacji kablowej, otwarcie mufy zamkniętej na stałe termokurczliwej 1 złącze Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z 1-kablem, kabel do Fi 30 mm - analogia R,S=0,5 - przesunięcie zapasu kabla (19m) z SAT-KOL w kierunku złącza m Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z 1-kablem, kabel do Fi 30 mm - p/a - wyciąganie kabla OKZ54015B od nowej studni C4/11/1C 44 m Wyciąganie kabla w powłoce termoplastycznej z kanalizacji kablowej, otwór z 1-kablem, kabel do Fi 30 mm - p/a - wyciąganie kabla OKZ54015 od nowej studni C4/11/1 37 m Wciąganie kabli światłowodowych do kanalizacji wtórnej wciągarką mechaniczną z rejestratorem siły, rury bez warstwy poślizgowej z linką, kabel w odcinkach 2 km - zaciagnięcie kabla OKZ nowa trasą 0,041 km Wciąganie kabli światłowodowych do kanalizacji wtórnej wciągarką mechaniczną z rejestratorem siły, rury bez warstwy poślizgowej z linką, kabel w odcinkach 2 km - zaciagnięcie kabla OKZ 54015B nowa trasą 0,088 km Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla do 30 mm, otwór kanalizacji wolny - analogia R=0,5 - układanie zapasu kabla OKZ na istn. stelażu 40 m Wciąganie kabla wypełnionego w powłoce termoplastycznej do kanalizacji kablowej, ręczne, średnica kabla do 30 mm, otwór kanalizacji wolny - analogia R=0,5 - układanie zapasu kabla OKZ 54015B na istn. stelażu 18 m Wprowadzenie dodatkowych kabli odgałęźnych do złącza kabla światłowodowego, jeden kabel dodatkowy 1 złącze Wprowadzenie dodatkowych kabli odgałęźnych do złącza kabla światłowodowego, dodatek za każdy następny kabel dodatkowy 1 złącze Łączenie światłowodów kabli odgałęźnych wprowadzonych dodatkowo do złącza, kabel tubowy, jeden łączony światłowód 1 szt Łączenie światłowodów kabli odgałęźnych wprowadzonych dodatkowo do złącza, kabel tubowy, dodatek za każdy następny łączony światłowód 55 szt Mufy złączowe przelotowe kabli światłowodowych w kanalizacji kablowej, zamknięcie na stałe mufy termokurczliwej 1 złącze Pomiary reflektometryczne linii światłowodowych, pomiary montażowe z przełącznicy, mierzony 1 światłowód 2 odcinek Pomiary reflektometryczne linii światłowodowych, pomiary montażowe z przełącznicy, dodatek za każdy następny zmierzony światłowód 54 odcinek Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka kontrolnego z kabla, mierzony 1 światłowód 2 odcinek Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka kontrolnego z kabla, dodatek za każdy następny zmierzony światłowód 54 odcinek Pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiar przeprowadzany razem z innymi pomiarami, mierzony 1 światłowód 2 odcinek Pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiar przeprowadzany razem z innymi pomiarami, dodatek za każdy następny zmierzony światłowód 54 odcinek strona nr: 4
