1 PRZEDSIĘBIORSTWO USŁUGOWE Janusz Malinowski ŁOMŻA ul. KAZAŃSKA 16/31 NIP: R PROJEKT BUDOWLANO-WYKONAWCZY Miejscowość: Temat: ŁOMŻA Przebudowa kabla światłowodowego MNI Telecom Inwestor: Adres Inwestora: Urząd Miejski w Łomży ul. Stary Rynek 14, Łomża Data wykonania: lipiec 2007 Projektant: inż. Janusz Malinowski Egz. nr 4 z 4

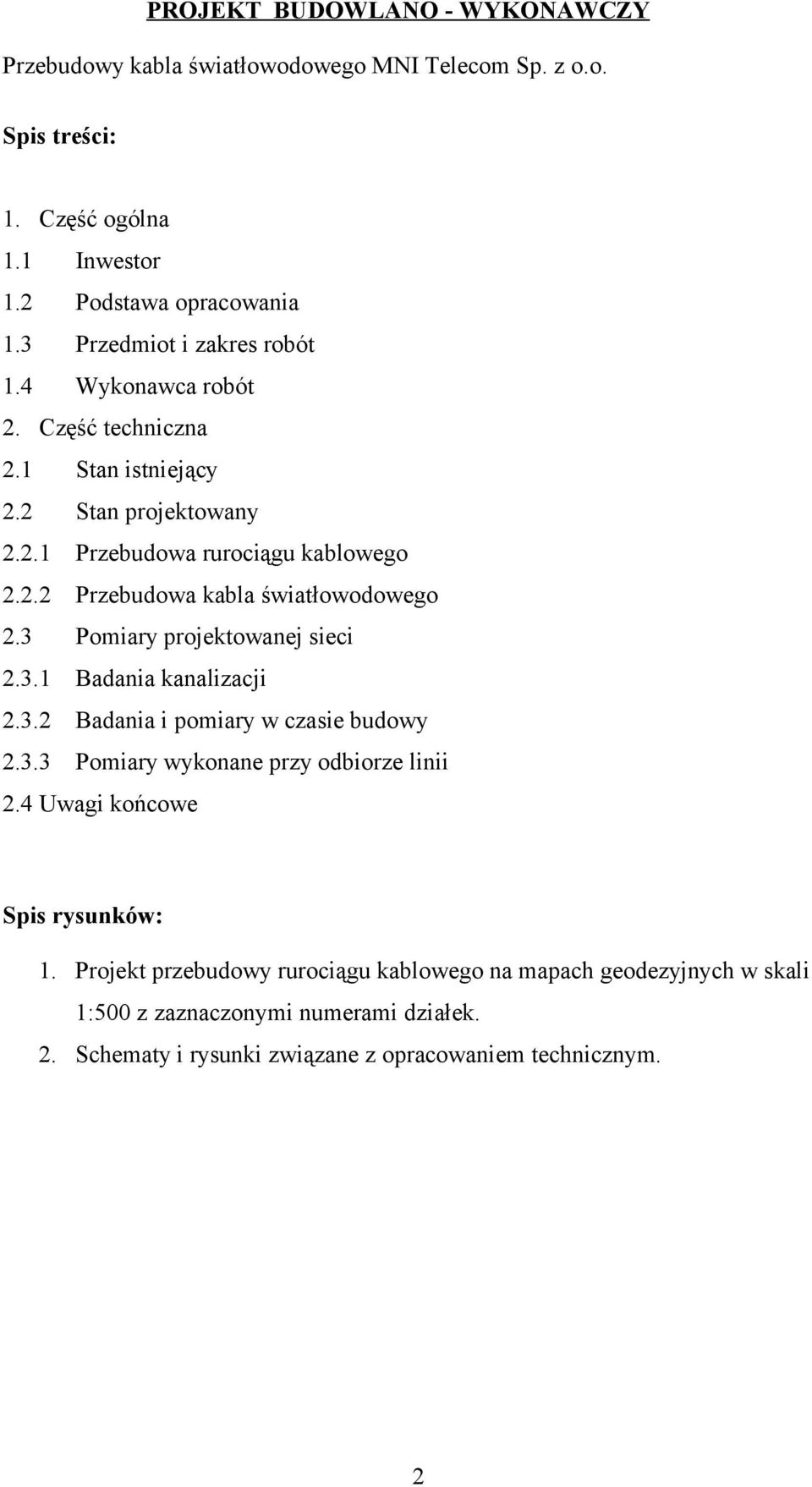

2 PROJEKT BUDOWLANO - WYKONAWCZY Przebudowy kabla światłowodowego MNI Telecom Sp. z o.o. Spis treści: 1. Część ogólna 1.1 Inwestor 1.2 Podstawa opracowania 1.3 Przedmiot i zakres robót 1.4 Wykonawca robót 2. Część techniczna 2.1 Stan istniejący 2.2 Stan projektowany Przebudowa rurociągu kablowego Przebudowa kabla światłowodowego 2.3 Pomiary projektowanej sieci Badania kanalizacji Badania i pomiary w czasie budowy Pomiary wykonane przy odbiorze linii 2.4 Uwagi końcowe Spis rysunków: 1. Projekt przebudowy rurociągu kablowego na mapach geodezyjnych w skali 1:500 z zaznaczonymi numerami działek. 2. Schematy i rysunki związane z opracowaniem technicznym. 2

3 1. Część ogólna 1.1 Inwestor Inwestorem robót jest Urząd Miejski w Łomży 1.2 Podstawa opracowania Podstawę do opracowania projektu stanowią: a) zlecenie Inwestora b) mapy geodezyjne do celów projektowych c) normy branżowe d) prawo budowlane 1.3 Przedmiot i zakres robót Przedmiotem niniejszego projektu jest przebudowa rurociągu kablowego i kabla światłowodowego MNI Telecom Sp. z o.o. w Łomży przy ul. Szosa Zambrowska. W projekcie przewidziano ułożenie dwóch rur HDPE 40 na całym odcinku przebudowy. Zakres robót: 0,655 km/kan - demontaż rurociągu kablowego (2 rury) ,310 km/otw 0,644 km/kan - budowa rurociągu kablowego (2 rury) ,288 km/otw - demontaż kabla światłowodowego 32J 0,655 km - montaż kabla światłowodowego 32J 0,644 km - posadowienie studni kablowych SK-6 4 szt. - wykonanie złącza na kablu 32J 1 szt. 1.4 Wykonawca robót Wykonawcą robót będzie firma specjalistyczna w zakresie budowy sieci telekomunikacyjnych. 2. Część techniczna 2.1 Stan istniejący W obrębie modernizowanej ul. Szosy Zambrowskiej w Łomży znajduje się sieć telefoniczna (kanalizacja telefoniczna, kable miedziane magistralne i rozdzielcze oraz 3

4 napowietrzna sieć kablowa abonencka) TP S.A. Łomża, kabel światłowodowy MNI Telecom Sp. z o.o Stan projektowany Przebudowa rurociągu kablowego W związku z rozbudową ul. Szosa Zambrowska o drugi ciąg jezdni, rurociąg kablowy wraz z kablem światłowodowym, na odcinku od działki nr 12057/1 do skrzyżowania z ul. Piłsudskiego znajdzie się w obrębie projektowanej drogi. Cały ten rurociąg przewiduje się do demontażu. W nawiązaniu do projektowanej studni posadowionej na tym rurociągu przy posesji Szosa Zambrowska nr 77 do wysokości skrzyżowania z ul. Piłsudskiego projektuje się budowę nowego rurociągu składającego się z dwóch rur HDPE 40/3,7 z warstwą poślizgową. Rurociąg powinien być łączony za pomocą złączek skręcanych i zapewniać szczelność. Głębokość posadowienia rurociągu powinna wynosić 1 m od dolnej warstwy rury uwzględniając naturalne ukształtowanie terenu. Wykopy należy wykonywać ręcznie lub za pomocą koparki (w miejscach bez podziemnego uzbrojenia). Na skrzyżowaniach z infrastrukturą podziemną rurociąg budować w rurach osłonowych zgodnie z tabelą obiektów ochronnych i szczegółami skrzyżowań. W miejscach załamań rury należy układać łagodnymi łukami. Połączenia rur wykonać zgodnie z normą ZN-96/TP S.A.-013 za pomocą złączek skręcanych typu np. MO 40. Złączki powinny spełniać wymagania normy ZN-96/TP S.A Przed ułożeniem do ziemi odcinki rur powinny być uszczelnione na obu końcach uszczelkami spełniającymi normę ZN-96/TP S.A Na całej trasie rurociągu należy ułożyć taśmę oznaczeniowo-lokalizacyjną z wkładką metalową. Na połowie głębokości ułożyć taśmę ostrzegawczą koloru żółtego z napisem UWAGA KABEL ŚWIATŁOWODOWY! Taśma lokalizacyjna powinna mieć zachowaną ciągłość elektryczną elementu metalowego na całej długości. Po ułożeniu i zmontowaniu rurociągu należy wykonać próby szczelności. Przy budowie zaleca się stosowanie norm: ZN-96/TP S.A.-013, ZN- 96/TP S.A.-017, ZN-96/TP S.A.-020, ZN-96/TP S.A Przebudowa kabla światłowodowego Projektuje się przebudowę kabla światłowodowego 32J poprzez demontaż istniejącego złącza rozgałęźnego nr 04 przy ul. Ks. Anny. Kable należy wyciągnąć w kierunku ul. Sikorskiego i Piłsudskiego do projektowanych studni a następnie zaciągnąć do nowego 4

5 rurociągu. Kabel podczas przebudowy nie może być poddawany nadmiernym siłom rozciągającym i zgięciom o zbyt małym promieniu. Dopuszczalny promień gięcia jest określany przez producenta kabli i z reguły nie powinien być mniejszy niż 300 mm. Światłowód należy zaciągać metodą pneumatyczną lub z zastosowaniem wciągarek z kontrolą siły ciągu. Szczegółowe zalecenia dotyczące zaciągania kabli do kanalizacji zawarte są w normach zakładowych ZN-96/TP S.A.-002 i ZN-96/TP S.A Wprowadzone rurociągi do studni powinny być uszczelnione. Włókna powinny być łączone poprzez spawanie zgodnie z normą ZN-96/TP S.A W czasie przebudowy i po zmontowaniu kabla należy wykonać komplet pomiarów. 2.3 Pomiary projektowanej sieci Należy wykonać następujące badania i pomiary w czasie budowy i odbioru linii. Pomiary wykonać sprzętem mającym aktualną legalizację. Pomiary powinny być dostarczone Inwestorowi w formie protokołu Badania kanalizacji Badania rurociągu objętego niniejszym projektem należy wykonać w zakresie: - prawidłowości ułożenia rur; - prawidłowości wykonania skrzyżowań rurociągu z uzbrojeniem podziemnym zgodnie z ZN-96/TP S.A Badania i pomiary w trakcie budowy - po ułożeniu kabla, przed montażem należy wykonać pomiary kontrolne potwierdzające parametry światłowodów dla 1500 nm (ZN-96/TP S.A.-002); - po wykonaniu połączeń poszczególnych włókien światłowodu należy wykonać pomiary reflektometryczne z obu stron zmontowanego odcinka w celu stwierdzenia poprawności wykonanych połączeń. Pomiary należy wykonać dla fal o długości 1310nm i 1550nm; - po całkowitym zmontowaniu linii należy wykonać na poszczególnych włóknach komplet pomiarów reflektometrycznych dla długości fal 1310nm i 1550nm z obydwu stron odcinka, pomiędzy przełącznicami światłowodowymi. W wyniku pomiaru należy sporządzić charakterystyki reflektometryczne, które powinny zawierać nazwę i numer linii, jej kierunek, rodzaj i numer przyrządu, którym dokonano pomiaru; 5

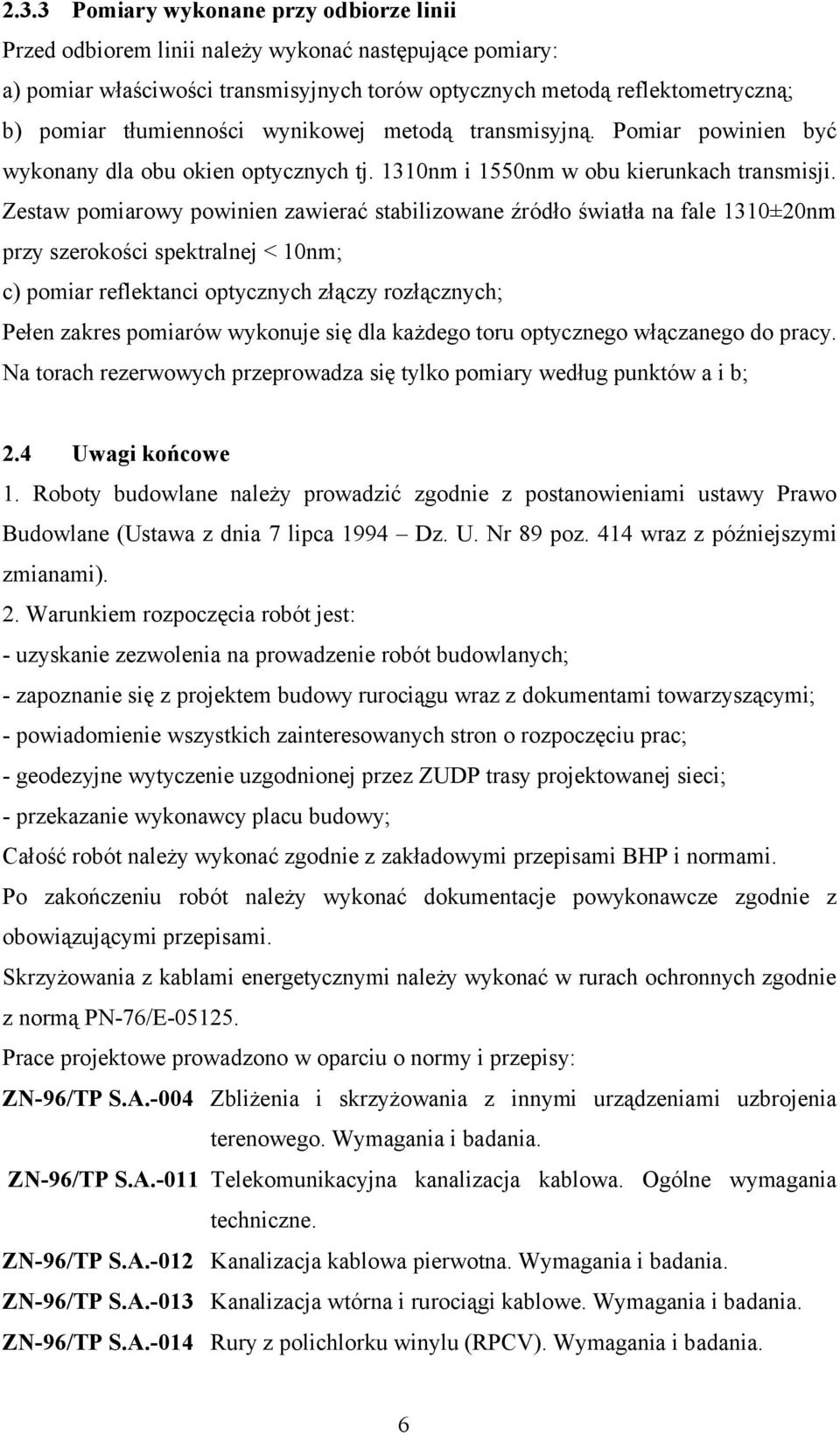

6 2.3.3 Pomiary wykonane przy odbiorze linii Przed odbiorem linii należy wykonać następujące pomiary: a) pomiar właściwości transmisyjnych torów optycznych metodą reflektometryczną; b) pomiar tłumienności wynikowej metodą transmisyjną. Pomiar powinien być wykonany dla obu okien optycznych tj. 1310nm i 1550nm w obu kierunkach transmisji. Zestaw pomiarowy powinien zawierać stabilizowane źródło światła na fale 1310±20nm przy szerokości spektralnej < 10nm; c) pomiar reflektanci optycznych złączy rozłącznych; Pełen zakres pomiarów wykonuje się dla każdego toru optycznego włączanego do pracy. Na torach rezerwowych przeprowadza się tylko pomiary według punktów a i b; 2.4 Uwagi końcowe 1. Roboty budowlane należy prowadzić zgodnie z postanowieniami ustawy Prawo Budowlane (Ustawa z dnia 7 lipca 1994 Dz. U. Nr 89 poz. 414 wraz z późniejszymi zmianami). 2. Warunkiem rozpoczęcia robót jest: - uzyskanie zezwolenia na prowadzenie robót budowlanych; - zapoznanie się z projektem budowy rurociągu wraz z dokumentami towarzyszącymi; - powiadomienie wszystkich zainteresowanych stron o rozpoczęciu prac; - geodezyjne wytyczenie uzgodnionej przez ZUDP trasy projektowanej sieci; - przekazanie wykonawcy placu budowy; Całość robót należy wykonać zgodnie z zakładowymi przepisami BHP i normami. Po zakończeniu robót należy wykonać dokumentacje powykonawcze zgodnie z obowiązującymi przepisami. Skrzyżowania z kablami energetycznymi należy wykonać w rurach ochronnych zgodnie z normą PN-76/E Prace projektowe prowadzono w oparciu o normy i przepisy: ZN-96/TP S.A.-004 Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Wymagania i badania. ZN-96/TP S.A.-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. ZN-96/TP S.A.-012 Kanalizacja kablowa pierwotna. Wymagania i badania. ZN-96/TP S.A.-013 Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. ZN-96/TP S.A.-014 Rury z polichlorku winylu (RPCV). Wymagania i badania. 6

7 ZN-96/TP S.A.-015 Rury polipropylenowe (RPP) i polietylenowe (RPE) kanalizacji pierwotnej. Wymagania i badania. ZN-96/TP S.A.-016 Rury polietylenowe karbowane dwuwarstwowe. Wymagania i badania. ZN-96/TP S.A.-017 Rury kanalizacji wtórnej i rurociągu kablowego RHDE. Wymagania i badania. ZN-96/TP S.A.-018 Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. ZN-96/TP S.A.-020 Złączki rur. Wymagania i badania. ZN-96/TP S.A.-021 Uszczelki końców rur kanalizacji kablowej. Wymagania i badania ZN-96/TP S.A.-022 Przywieszki identyfikacyjne. Wymagania i badania. ZN-96/TP S.A.-023 Studnie kablowe. Wymagania i badania. ZN-96/TP S.A.-005 Kable optotelekomunikacyjne. Wymagania i badania. ZN-96/TP S.A.-006 Złącza spajane światłowodów jednodomowych. Wymagania i badania. ZN-96/TP S.A.-007 Złączki światłowodowe i kable stacyjne. Wymagania i badania. ZN-96/TP S.A.-008 Osłony złączowe. Wymagania i badania. Zestawienie obiektów ochronnych na rurociągu kablowym MNI Telecom w lokalizacji Łomża ul. Szosa Zambrowska L.p. Nr obiektu RHDPE 110/6,3 [m] rodzaj przeszkody wykop otw. przecisk droga kable energet kable energet droga (wjazd) parking (asfalt) woda, gaz woda kable energet. 7
