ZAMAWIAJĄCY Zarząd Dróg i Utrzymania Miasta ul. Długa 49, 53-633 Wrocław JEDNOSTKA PROJEKTOWA NAZWA ZADANIA Egis Polska InŜynieria Sp. z o. o. ul. Puławska 182, 02-670 Warszawa adres korespondencyjny: ul.

1 ZAMAWIAJĄCY Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław JEDNOSTKA PROJEKTOWA NAZWA ZADANIA Egis Polska InŜynieria Sp. z o. o. ul. Puławska 182, Warszawa adres korespondencyjny: ul. Bukowskiego 2, Wrocław tel. (071) , faks. (071) kontakt@egis-poland.com PROJEKT BUDOWY UKŁADU KOMUNIKACYJNEGO OBSZARU ZACHODNIEGO ŚRÓDMIEŚCIA PRZEMYSŁOWEGO OGRANICZONEGO UL. RYCHTALSKĄ, ZAKŁADOWĄ, TRZEBNICKA I LINIĄ KOLEJOWĄ RELACJI WROCŁAW WARSZAWA W ZAKRESIE ETAPU Ia TEMAT OPRACOWANIA PROJEKT PRZEBUDOWY I ZABEZPIECZENIA SIECI TELETECHNICZNEJ ORANGE POLSKA S.A. BRANśA STADIUM DOKUMENTACJI UMOWA TELETECHNIKA PB+PW BRANśA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data Teletechnika Projektant inŝ. Stanisław Furgo Teletechniczna 655/94/UW Asystent mgr inŝ. Waldemar Dobrowolski Sprawdzający inŝ. Jerzy Guziewicz Teletechniczna 138/DOŚ/

2 SPIS ZAWARTOŚCI L.p. Nazwa Strony 1. STRONA TYTUŁOWA 1 2. ZAWARTOŚĆ OPRACOWANIA 2 3. OPIS TECHNICZNY ZAŁĄCZNIKI RYSUNKI SPIS RYSUNKÓW Nr rys. Tytuł rysunku Skala 1 PLAN ORIENTACYJNY 1: PLAN SYTUACYJNY 1:250 2

3 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA 1.1. Mapa do celów projektowych w skali 1: Badania geologiczne 1.3. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43/99 poz. 430) 1.4. Aktualne normy i przepisy. 2. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlany i wykonawczy przebudowy i zabezpieczenia kolizyjnej sieci teletechnicznej Orange Polska S.A. w związku z budową układu komunikacyjnego wraz ze zjazdami dla obsługi realizowanego oraz planowanego zespołu obiektów mieszkalnych i biurowych przy ul. Zakładowej we Wrocławiu. 3. ZAKRES OPRACOWANIA W zakres opracowania wchodzą: Budowa studni kablowej SKR-1 z bloczków betonowych DemontaŜ studni kablowej SKR-1 1 szt. 1 szt. 4. STAN ISTNIEJĄCY W projektowanym układzie komunikacyjnym zlokalizowana jest kanalizacja kablowa, jednootworowa z kablem kanałowym z zabudowanymi studniami kablowymi SKR-1. Jedna ze studni koliduje z projektowanymi krawęŝnikami i obrzeŝami oraz projektowanym innym uzbrojeniem terenu. Sieć zlokalizowana jest w pasie drogowym. 5. STAN PROJEKTOWANY 5.1. PRZEBUDOWA STUDNI KABLOWEJ Studnię kablową 459B/37 typu SKR-1 naleŝy zdemontować i w tym samym miejscu, dopasowaną do projektowanego krawęŝnika, wybudować nową o takich samych gabarytach. Studnię wybudować z bloczków betonowych. Zastosować ramę i pokrywę ze studni istniejącej. JeŜeli stan techniczny istniejącego włazu nie pozwala na jego ponowne zastosowanie, naleŝy zabudować nowy właz do studni, typu lekkiego 1000x500 wykonany z Ŝeliwa i z kołnierzem betonowym oraz pokrywy lekkie 500x500 Ŝeliwne jedna z pokryw z wietrznikiem z logo operatora. W studni zabudować dwa wsporniki kablowe. Istniejącą płytę antywłamaniową ze studni istniejącej naleŝy ponownie wykorzystać i zamontować projektowanej studni kablowej. Brakujące odcinki kanalizacji kablowej wybudować z rury dwudzielnej RHDPE-D. 3

4 Podczas budowy studni naleŝy przewidzieć moŝliwość wpięcia dodatkowych ciągów kanalizacji i w ścianę studni wbudować króciec rury. Otwory kanalizacji w studni kablowej zabezpieczyć przed zamuleniem pianką poliuretanową lub innym uszczelniaczem rozpręŝnym. 4

5 6. UWAGI KOŃCOWE 1. Prace wykonać zgodnie z projektem i obowiązującymi normami. 2. Zapewnić nadzór ze strony właściciela. 3. Grunt zasypowy zagęścić do wskaźników zagęszczenia minimum Is=0,97 sprzętem o odpowiedniej charakterystyce. Grunt zasypowy zagęścić warstwami o grubości zgodnie z charakterystyką uŝytego sprzętu. 4. Wykonawca robót przed przystąpieniem do prac budowlanych jest zobowiązany do wykonania pomiarów kontrolnych w zakresie sytuacyjno-wysokościowym ze szczególnym uwzględnieniem sprawdzenia włączeń w stan istniejący. W przypadku sieci uzbrojenia terenu naleŝy sprawdzić równieŝ rzędne przy kolizyjnych przejściach na całej długości projektowanej sieci. 5. W przypadku stwierdzenia rozbieŝności pomiędzy usytuowaniem w planie oraz rzędnych wysokościowych elementów projektowanych w stosunku do stanu istniejącego określonego wg. mapy do celów projektowych, jest zobowiązany do niezwłocznego powiadomienia Inwestora w celu umoŝliwienia ewentualnej korekty rozwiązań projektowych. Wykonawca przed przystąpieniem do robót ma obowiązek zapoznać się z Projektem Budowlanym, decyzją zezwolenia na realizację inwestycji drogowej oraz decyzją o środowiskowych uwarunkowaniach realizacji inwestycji w celu zapoznania się z warunkami prowadzenia robót. 6. W szczególności naleŝy sprawdzić połoŝenie przebudowywanych sieci w stosunku do istniejących sieci podlegających pozostawieniu oraz nowoprojektowanego układu drogowego i nowoprojektowanych sieci zarówno w planie jaki i wysokościowo. 7. OBOWIĄZUJĄCE NORMY I PRZEPISY WYKONAWCZE Ustawa Prawo Budowlane ( Dz. U. Ministra 2003 r. Nr 207,poz z późn. zm.); Ustawa Prawo Telekomunikacyjne (Dz. U. Ministra 2000 r. Nr 74, poz. 852). Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz. U. Ministra 2005r. Nr 219 poz.1864). PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 1: Wymagania ogólne. PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 2-4: Wymagania szczegółowe dla systemu rur instalacyjnych układanych w ziemi. PN-EN 124:2000 Zakończenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego, Zasady konstrukcji, badania typy, znakowanie, kontrola jakości. ZN-11/TP S.A.-023 Telekomunikacyjna kanalizacja kablowa. Studnie kablowe. Wymagania i badania. ZN-96/TP S.A.-014 Telekomunikacyjna kanalizacja kablowa. Rury z polichlorku winylu (PCW). Wymagania i badania. 5

6 8. WYTYCZNE BIOZ Kierownik budowy w oparciu o art.21a ustawy z dnia 7 lipca 1994r - Prawo budowlane (Dz. U. z 2003r nr 80 poz. 718) jest zobowiązany sporządzić plan bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 27 sierpnia 2002r w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi (Dz. U. Nr 15 poz ) Przewidywane zagroŝenia: ryzyko wypadku w kontakcie ze sprzętem mechanicznym, roboty wykonywane w pobliŝu sieci energetycznych i gazowych, montaŝ elementów z prefabrykatów o cięŝarze powyŝej 1 tony, kolizje z ruchem kołowym. 9. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Lp. Materiał Jedn. miary Ilość UWAGI 1 Studnia kablowa SKR-1 szt. 1 z bloczków betonowych 2 Rura dwudzielna RHDPE-D110 mb. 1,0 6

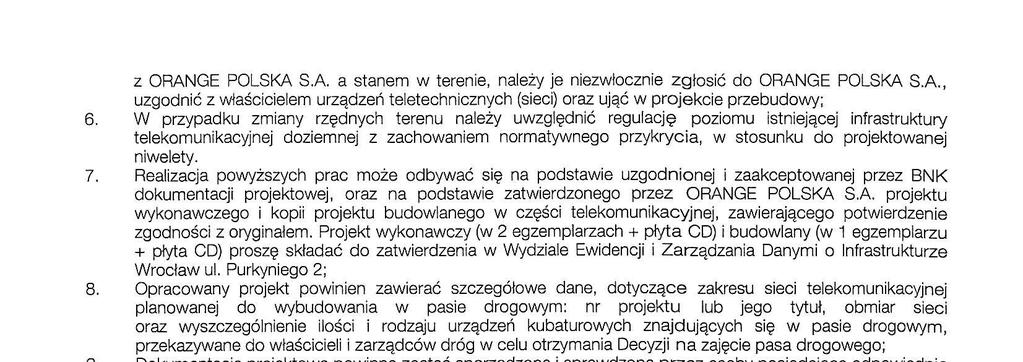

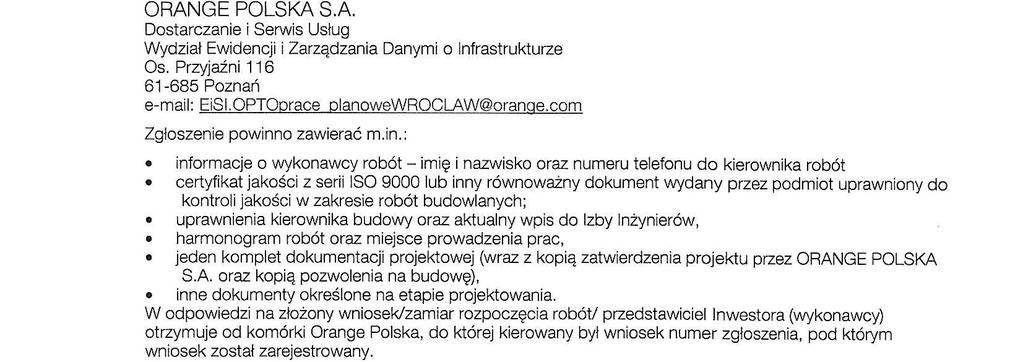

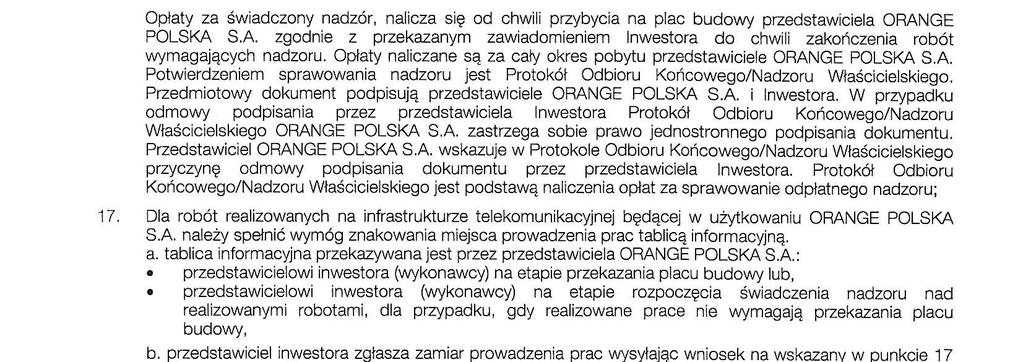

7 10. ZAŁĄCZNIKI Techniczne warunki na przebudowę i zabezpieczenie sieci telekomunikacyjnej wydane przez Orange Polska S.A., Domena Hurt, Dostarczanie i Serwis Usług, Ewidencja i Standardy Infrastruktury, Wydział Ewidencji i Zarządzania Danymi o Infrastrukturze Wrocław, ul. Purkyniego 2, Wrocław, pismem nr TODDWA-WR /TWP/15/KK z dnia r. Uzgodnienie projektu budowlanego i wykonawczego na przebudowę i zabezpieczenie sieci telekomunikacyjnej wydane przez Orange Polska S.A., Domena Hurt, Dostarczanie i Serwis Usług, Ewidencja i Standardy Infrastruktury, Wydział Ewidencji i Zarządzania Danymi o Infrastrukturze Wrocław, ul. Purkyniego 2, Wrocław, pismem nr TODDWA- WR /UZG/16/PJ z dnia r. 7

8 8

9 9

10 10

11 11

12 12

13 13

14 11. RYSUNKI 14

15 rys. nr 2.2 rys. nr 2.1 Plan orientacyjny skala 1:5000

16 istn.18
