1 INWESTOR PRZEDSTAWICIEL ZAMAWIAJĄCEGO Gmina Wrocław Wrocław, pl. Nowy Targ 1/8 tel. (071) Wrocławskie Inwestycje Sp. z o.o. Ofiar Oświęcimskich 36, Wrocław T lub 901 F E biuro@wi.wroc.pl JEDNOSTKA PROJEKTOWA BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 tel (071) , fax (071) , biprogeo@biprogeo.wroc.pl NAZWA ZADANIA BUDOWA MOSTU WSCHODNIEGO W CIĄGU OBWODNICY ŚRÓDMIEJSKIEJ WE WROCŁAWIU Wrocław, ul.: Wilcza, Krakowska ADRES OBIEKTU Obręb Arkusz mapy Numery działek pozostające w kompetencji Urzędu Miasta Wrocławia Południe 31 5; 6/2; 10 Numery działek pozostające w kompetencji Dolnośląskiego Urzędu Wojewódzkiego Południe 40 17; 19; 16; 15; 14/1 12; 13 Tarnogaj 3 7/1 TEMAT OPRACOWANIA Zmiana do Projektu Budowlanego: BUDOWA LINII KABLOWYCH ŚREDNIEGO NAPIĘCIA ŚN 20KV DLA ZASILANIA W ENERGIĘ ELEKTRYCZNĄ STACJI PROSTOWNIKOWEJ BARDZKA. BRANŻA STADIUM DOKUMENTACJI UMOWA ELEKTRYCZNA PROJEKT WYKONAWCZY ZP/PN/02090/01/2008 BRANŻA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Podpis Data ELEK- TRYCZ- NA Projektant Sprawdzający Zbigniew Lebiecki inż. Stanisław Furgo Wrocław, Sieci i instalacje elektryczne 166/77/Wwm Sieci i instalacje elektryczne 655/94/UW

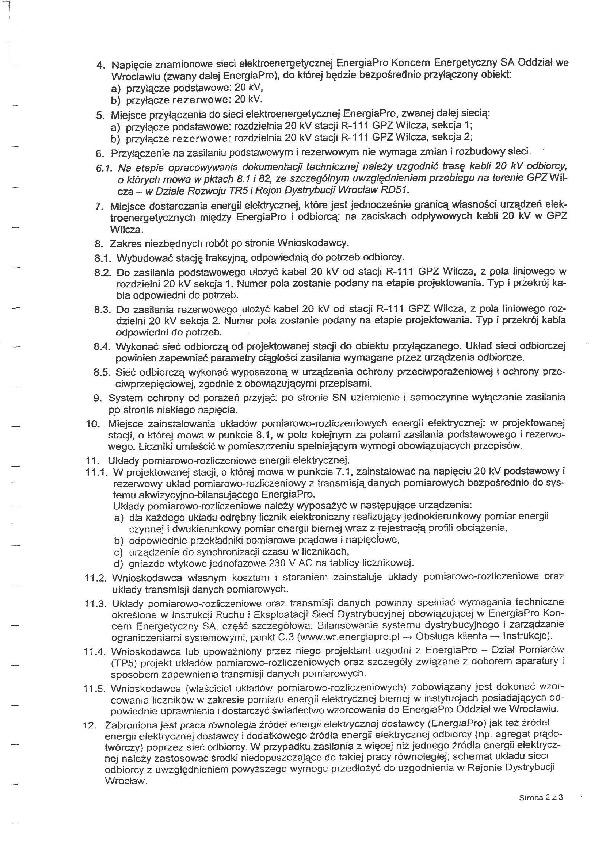

2 2. SPIS ZAWARTOŚCI DOKUMENTACJI PROJEKTOWEJ L.P. Nazwa Nr strony 1 Strona tytułowa 1 2 Spis zawartości projektu budowlanego i spis rysunków 2 3. Opis techniczny ZAŁĄCZNIKI 4.1. Warunki przyłączenia do sieci elektroenergetycznej EnergiaPro K.E. 5-7 S.A o napięciu wyższym niż 1kV nr TR5/LE/ZW/5616/1664/07 z dnia stacja prostownikowa, 4.2. Uzgodnienie wydane przez Zespół Uzgadniania Dokumentacji Projektowej 8 z Biura Geodety Miejskiego w Departamencie Architektury i Rozwoju Urzędu Miejskiego Wrocławia opinia nr 442/2009 z dnia r 5. Rysunki Rys. nr 1. Plan sytuacyjny arkusz nr Rys. nr 2. Profil przewiertu nr Rys. nr 2. Profil przewiertu nr Rys. nr 2. Profil przewiertu nr 4

3 3. OPIS TECHNICZNY 3.1. DANE OGÓLNE Podstawa opracowania Inwestorem zadania jest Gmina Wrocław na rzecz i w imieniu której działają Wrocławskie Inwestycje Sp. z o.o. Projekt opracowano na podstawie umowy zawartej pomiędzy Wrocławskimi Inwestycjami Sp. z o.o. Wrocław, ul. Ofiar Oświęcimskich oraz biurem projektowym BIPROGEO-PROJEKT Sp. z o.o. z siedzibą we Wrocławiu Przedmiot opracowania Przedmiotem niniejszego opracowania jest zmiana do Projektu Budowlanego: Budowa linii kablowych średniego napięcia ŚN 20kV dla zasilania w energię elektryczną stacji prostownikowej Bardzka (zasilanie podstawowe i rezerwowe) Zakres opracowania Zakres niniejszego opracowania obejmuje ułożenie dwóch linii kablowych średniego napięcia 20kV z GPZ Wilcza (R-111) typu 3x YHAKXS 1x240/20kV w jednej wiązce kablowej o długości 2x 410 m Materiały wyjściowe - Projekt Budowlany: Budowa linii kablowych średniego napięcia ŚN 20kV dla zasilania w energię elektryczną stacji prostownikowej Bardzka (zasilanie podstawowe i rezerwowe), opracowany przez BIPROGEO-PROJEKT Sp. z o.o. z siedzibą we Wrocławiu - Koncepcja budowy Śródmiejskiej Obwodnicy Wrocławia na odcinku od ul. Krakowskiej do ul. Mickiewicza. - Warunki przyłączenia do sieci elektroenergetycznej EnergiaPro K.E. S.A. o napięciu wyższym niż 1kV nr TR5/LE/ZW/5616/1664/07 z dnia stacja prostownikowa, 3.2. Stan istniejący Projektowana stacja prostownikowa Bardzka w rejonie skrzyżowania ulic Armii Krajowej Bardzka ma za zadanie zasilić w energię elektryczną projektowaną sieć trakcyjną tramwajową oraz sieci istniejące w tym rejonie. Dla zasilania podstawowego i rezerwowego stacji prostownikowej Bardzka zaprojektowano ułożenie 2 szt. linii kablowych średniego napięcia ŚN 20kV z Głównego Punktu Zasilającego GPZ zlokalizowanego w ul. Wilczej (R-111). Trasa zaprojektowanych linii kablowych SN 20kV typu 3x YHAKXS 1x240/20kV przebiega od sekcji nr 1 dla zasilania podstawowego oraz z sekcji nr 2 dla zasilania rezerwowego rozdzielni SN 20 kv. wzdłuż istniejącego ciągu pieszo - rowerowego przebiegającego obok GPZ i dalej ul. Wilcza do ul. Krakowskiej. Następnie pasem rozdziału pomiędzy jezdniami ul. Krakowskiej aż do skrzyżowania z estakadą ul. Armii Krajowej. W odległości 40 m za wiaduktem trasa linii kablowych skręca w kierunku ul. Bardzkiej i biegnie równolegle do ul. Armii Krajowej. Dla Projektu Budowlanego budowy zasilania uzyskano Decyzję o Pozwoleniu na Budowę.

4 3.3. Zmiana trasy projektowanych linii kablowych średniego napięcia 20kV dla zasilania w energię elektryczną stacji prostownikowej Bardzka Zmiana trasy projektowanych linii kablowych średniego napięcia 20kV dla zasilania w energię elektryczną stacji prostownikowej Bardzka wynika faktu z rozpoczęcia prac związanych z projektem budowy Mostów Wschodnich w ciągu Śródmiejskiej Obwodnicy Wrocławia na odcinku od ul. Krakowskiej do ul. Mickiewicza. W ramach przebudowy układu komunikacyjnego w rejonie GPZ (R-111) i ul. Wilczej przebudowane zostaną wszystkie sieci podziemne a w tym wszystkie istniejące linie kablowe, których trasa kolidować będzie z przyszłą inwestycją drogową. W ramach projektu Budowy Mostów Wschodnich dla linii kablowych SN i nn wyznaczono korytarze. Przez zmianę trasy w/w linii kablowych uniknie się konieczności przebudowywania świeżo ułożonych kabli. Przeprojektowano odcinek linii długości 525 m. Nowy odcinek linii będzie miał długość 410 m. Nową trasę linii kablowych SN-20 kv pokazano na załączonym planie sytuacyjnym. W odległości około 50 m od rozdzielni SN GPZ R-111 nowa trasa linii skręcać będzie w kierunku ul. Wilczej. Dla maksymalnego ograniczenia rozkopów na terenie Rodzinnego Ogrodu Działkowego wykonany będzie przewiert sterowany od stacji GPZ do alejki na terenie ROD. Wzdłuż alejki na odcinku około 37 m oraz dalej pod działkami w kierunku skarpy zjazdu z ul. Armii Krajowej, wykonany będzie kolejny przewiert sterowany. Na alejce konieczne będzie wykonanie przekopu kontrolnego o wymiarach 2,0 x 1,0 i głębokości około 1,0 do 1,2 m. W wykopie zbiegną się końce rur wykonanych przewiertem i wykonany zostanie załom na kablach. Kolejny przewiert wykonany będzie pod nasypem zjazdu z Estakady nad ul Krakowską a ostatni pod jezdnia ul. Krakowskiej. Przewierty sterowane pod działkami oraz pod jezdnia wykonane będę na głębokości 2-3 m od powierzchni terenu. W wykopach otwartych kable układane będą na głębokości 1,0 m Dla ustawienia urządzeń przewiertowych przewidziano 3 stanowiska (wszystkie poza terenem ROD). Komora przewiertowa nr 1 znajdować się będzie w pobliżu GPZ na ul. Wilczej. Komora przewiertowa nr 2 znajdować się będzie w nasypie wjazdu na ul. Armii Krajowej od strony ul. Krakowskiej. Ze względu na jej usytuowanie konieczne będzie umocnienie wykopu. Komora przewiertowa nr 3 znajdować się będzie w pobliżu ul. Krakowskiej. Kable układać według opisu zawartego w projekcie podstawowym oraz w specyfikacji wykonania robót kablowych. Ze względu na długość przewiertów z obu końców rur osłonowych pozostawić do 5 m zapasu kabla (3 x 5 m kabla jednożyłowego) UWAGI KOŃCOWE Opracowanie niniejsze należy rozpatrywać łącznie z opracowaniem podstawowym dla linii kablowej SŃ-20kV z zastosowaniem wszystkich zaleceń tam zawartych.

5 4. ZAŁĄCZNIKI

6

7 Za zgodność z oryginałem:

8 Za zgodność z oryginałem

9 5. Rysunki

10

11

12

13
