Załącznik nr 8A do SIWZ

Transkrypt

1 Załącznik nr 8A do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA: CZĘŚD I - PLACE ZABAW ZADANIE I JABŁOŃ LP. ZAKRES OPIS ILOŚD. Huśtawka podwójna Nogi drewniane (z drzew iglastych impregnowanego ciśnieniowo), wykonane z belek okrągłych gładzonych, osadzonych na kotwach, górna belka metalowa, dodatkowo huśtawki będą zawierały po jednym siedzisku kubełkowym lub z oparciem gumowym, pozostałe siedziska typu płaskie gumowe. Drewniane części Wymiary mx3m Belka Ø 0 x 300 cm Słupek Ø 0 cm Urządzenie będzie posiadało atest. Montaż urządzenia w miejscu wskazanym przez zamawiającego. (3 siedziska gumowe, opona, koszyczek). Karuzela tarczowa Wymiary: 50cmx50cm Wysokośd: 70cm Karuzela tarczowa wyposażona w siedzisko (może byd drewniane) z obręczą, mechanizm obrotowy oraz okrągłą podstawę o średnicy 50 cm pokrytą antypoślizgową blachą aluminiową. Użytkownicy mogą stad lub siedzied podczas kręcenia i to w obu kierunkach osi. Karuzela dostosowana do ogólnych zasad bezpieczeostwa, posiadająca atest. Montaż urządzenia w miejscu wskazanym przez zamawiającego. 3. Linearia Konstrukcja urządzenia osadzona na słupie stalowym Ø 59 mm ocynkowanym oraz malowanym proszkowo. Liny stalowo polipropylenowe Ø 6 mm. Zakuwki aluminiowe. Liny krzyżujące się skręcone za pomocą łączników wykonanych z wysokoudarowego tworzywa. Obręcz pozioma wykonana z rury nierdzewnej Ø 4 mm. Wysokośd urządzenia ok.. urządzenie zabetonowane w gruncie. Montaż urządzenia w miejscu wskazanym przez zamawiającego. 4. Ścianka wspinaczkowa Konstrukcja drewniana, osadzona na kotwach ścianka do wspinania wykonana ze sklejki

2 wodoodpornej lub płyty HPDE przymocowana do słupów konstrukcji. Ściana wyposażona w uchwyty do wspinania, śruby do uchwytów ocynkowane, bolce do uchwytów stalowe. Uchwyty montowane z dwóch stron Wys:60cm Szer. cał. ok. 30cm, szerokośd płyty do wspinania 60cm Montaż urządzenia w miejscu wskazanym przez zamawiającego. 5. Sprężynowce Panele boczne wykonane ze sklejki (składającej się z warstw sosny) o grubości mm pokrytej żywicą fenolową. Siedzisko wykonane ze sklejki (składającej się z na zmianę przekładanych warstw brzozy i sosny) o grubości 3mm pokrytej antypoślizgową żywicą fenolową. Uchwyty i oparcia dla nóg wykonano z bardzo wytrzymałego plastiku poliamidowego. Sprężyny wykonane z wysokiej jakości piaskowanej stali (klasa 35SCD6) pokrytej cynkiem i podwójną warstwą proszkowej farby epoksydowej. Mocowania sprężyn wykonane z bardzo wytrzymałego poliamidu. Wszystko zmontowane jest za pomocą śrub ze stali nierdzewnej okrytych poliamidowymi nasadkami. Wysokośd urządzeo ok.00cm Szerokośd ok. 90cm. Kształty zwierza mogą byd modyfikowane, lecz zatwierdzone przez zleceniodawcę. Zabetonowane w gruncie wszystkie posiadają atest. Montaż urządzenia w miejscu wskazanym przez zamawiającego. 6. Huśtawka ważka Sprężyny wykonane z wysokiej jakości piaskowanej stali (klasa 35SCD6) pokrytej cynkiem i podwójną warstwą proszkowej farby epoksydowej. Mocowania sprężyn wykonane z bardzo wytrzymałego poliamidu. Wszystko zmontowane jest za pomocą śrub ze stali nierdzewnej okrytych poliamidowymi nasadkami. Siedzisko wykonane ze sklejki (składającej się z na zmianę przekładanych warstw brzozy i sosny) o grubości 3mm pokrytej antypoślizgową żywicą fenolową. 3

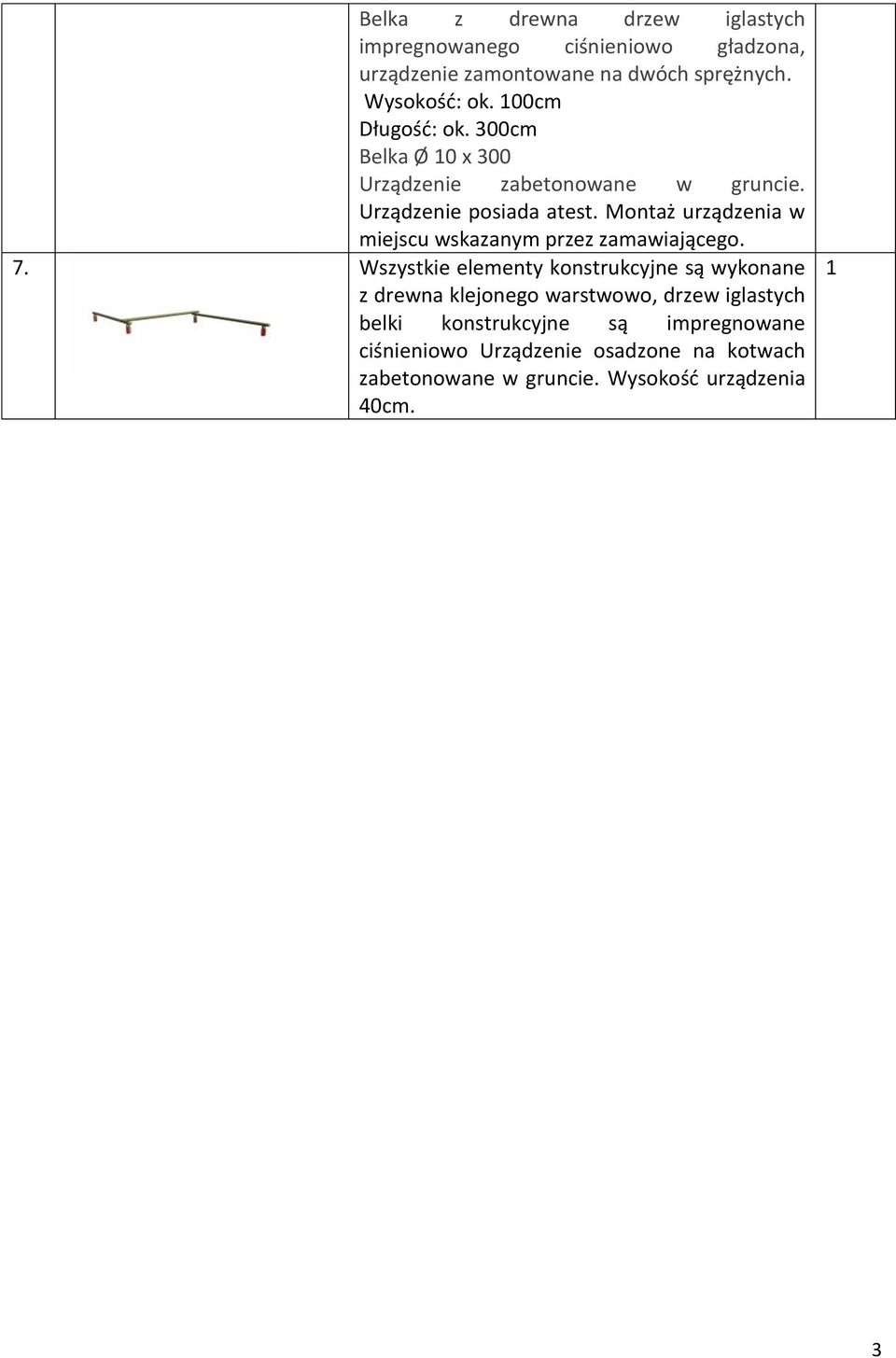

3 Belka z drewna drzew iglastych impregnowanego ciśnieniowo gładzona, urządzenie zamontowane na dwóch sprężnych. Wysokośd: ok. 00cm Długośd: ok. 300cm Belka Ø 0 x 300 Urządzenie zabetonowane w gruncie. Urządzenie posiada atest. Montaż urządzenia w miejscu wskazanym przez zamawiającego. 7. Wszystkie elementy konstrukcyjne są wykonane z drewna klejonego warstwowo, drzew iglastych belki konstrukcyjne są impregnowane ciśnieniowo Urządzenie osadzone na kotwach zabetonowane w gruncie. Wysokośd urządzenia 40cm. 3

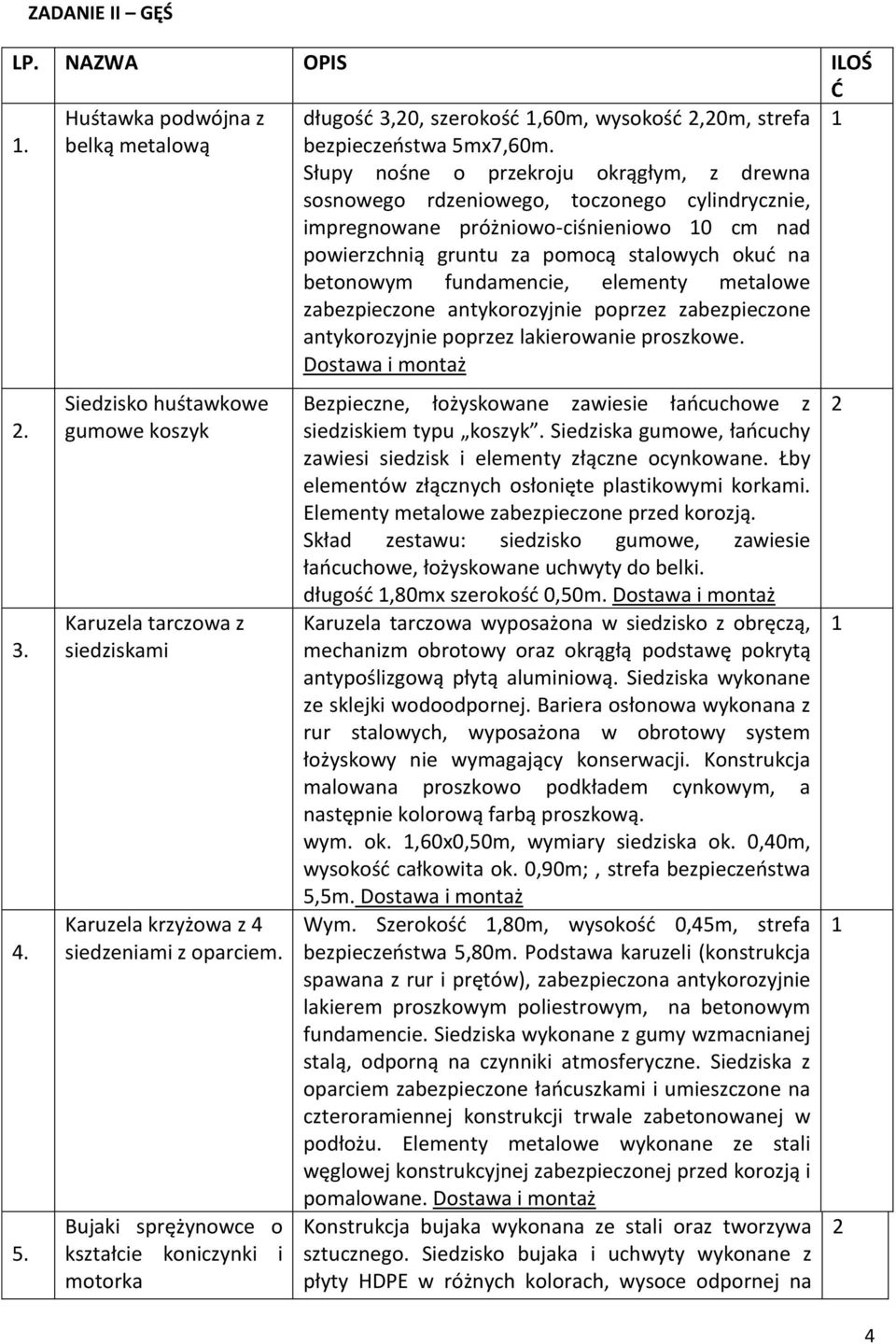

4 ZADANIE II GĘŚ LP. NAZWA OPIS ILOŚ D. Huśtawka podwójna z belką metalową długośd 3,0, szerokośd,60m, wysokośd,0m, strefa bezpieczeostwa 5mx7,60m. Słupy nośne o przekroju okrągłym, z drewna sosnowego rdzeniowego, toczonego cylindrycznie, impregnowane próżniowo-ciśnieniowo 0 cm nad powierzchnią gruntu za pomocą stalowych okud na betonowym fundamencie, elementy metalowe zabezpieczone antykorozyjnie poprzez zabezpieczone antykorozyjnie poprzez lakierowanie proszkowe Siedzisko huśtawkowe gumowe koszyk Karuzela tarczowa z siedziskami Karuzela krzyżowa z 4 siedzeniami z oparciem. Bujaki sprężynowce o kształcie koniczynki i motorka Bezpieczne, łożyskowane zawiesie łaocuchowe z siedziskiem typu koszyk. Siedziska gumowe, łaocuchy zawiesi siedzisk i elementy złączne ocynkowane. Łby elementów złącznych osłonięte plastikowymi korkami. Elementy metalowe zabezpieczone przed korozją. Skład zestawu: siedzisko gumowe, zawiesie łaocuchowe, łożyskowane uchwyty do belki. długośd,80mx szerokośd 0,50m. Karuzela tarczowa wyposażona w siedzisko z obręczą, mechanizm obrotowy oraz okrągłą podstawę pokrytą antypoślizgową płytą aluminiową. Siedziska wykonane ze sklejki wodoodpornej. Bariera osłonowa wykonana z rur stalowych, wyposażona w obrotowy system łożyskowy nie wymagający konserwacji. Konstrukcja malowana proszkowo podkładem cynkowym, a następnie kolorową farbą proszkową. wym. ok.,60x0,50m, wymiary siedziska ok. 0,40m, wysokośd całkowita ok. 0,90m;, strefa bezpieczeostwa 5,5m. Wym. Szerokośd,80m, wysokośd 0,45m, strefa bezpieczeostwa 5,80m. Podstawa karuzeli (konstrukcja spawana z rur i prętów), zabezpieczona antykorozyjnie lakierem proszkowym poliestrowym, na betonowym fundamencie. Siedziska wykonane z gumy wzmacnianej stalą, odporną na czynniki atmosferyczne. Siedziska z oparciem zabezpieczone łaocuszkami i umieszczone na czteroramiennej konstrukcji trwale zabetonowanej w podłożu. Elementy metalowe wykonane ze stali węglowej konstrukcyjnej zabezpieczonej przed korozją i pomalowane. Konstrukcja bujaka wykonana ze stali oraz tworzywa sztucznego. Siedzisko bujaka i uchwyty wykonane z płyty HDPE w różnych kolorach, wysoce odpornej na 4

5 Ławka z bali z oparciem Linearium stożek Lokomotywa Równoważnia łamana 0. Tablica informacyjna regulamin ścieranie i czynniki atmosferyczne. Kołysze się bujak na sprężynie o długości L=400mm i średnicy fi 00mm. Konstrukcja stalowa zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym. Bujak Koniczynka - wymiary: dł,00, szer.,00m, wys.0,80m. strefa bezpieczeostwa,50m Bujak Motorek - wymiary dł 0,80m, szer.0,50, wys.o,80m,strefa bezp.,50m. wym. dł,50m, szer.0,50m, wys.0,85m Mocowana na stałe. Element wykonany w całości z drewna. Belki rdzeniowe, impregnowane ciśnieniowo, malowane. Urządzenie sprawnościowe składające się ze słupa nośnego, obręczy rozpierającej z rury ze stali nierdzewnej oraz lin polipropylenowych na oplocie stalowym połączonym ze sobą przy pomocy łączników metalowych oraz z tworzywa sztucznego. Elementy stalowe pokryte farba proszkową poliestrową odporną na długotrwałe oddziaływanie czynników atmosferycznych. Wymiary szer.,90m, wys.,5m; strefa bezpiecz.4,90m. Lokomotywa z wagonikiem. Mały pojazd do zabawy dla dzieci, posiada ławeczki w wagonie i lokomotywie. Wykonana w ładnych ciepłych kolorach. Urządzenie jest całe z drewna. Konstrukcja wykonana ze słupów konstrukcyjnych o zaoblonych krawędziach, drewno przecierane krzyżowo lub klejonego warstwowo. Elementy drewniane impregnowane ciśnieniowo, malowane dodatkowo impregnatem koloryzującym. Nakrętki zabezpieczone nakładkami plastikowymi. Balustrady ze sklejki. Montaż na stałe w gruncie. wym. dł. 7,m, wys.,4m. Rozbudowany zestaw równoważni składający się z trzech połączonych ze sobą poziomych belek drewnianych. Drewno rdzeniowe, toczone, impregnowane próżniowo ciśnieniowo. Śruby ocynkowane z nakrętkami i podkładkami we wszystkich łączeniach, zagłębione w otworze lub zamknięte w plastikowej kopułce. Skład równoważni: 4 słupy drewniane, 4 belki drewniane, 4 okucia metalowe w grunt. Wym. dł 6,0m, szerokośd 3,00m, wysokośd 0,50m. Metalowa o wymiarach dł. 0,6m, wys.,0m. 5

6 .. Domek, drewniana Zjeżdżalnia konstrukcja Domek wykonany z drewna litego o przekroju 0x0cm impregnowanego i pomalowanego drewnochronem. Dach wykonany ze sklejki wodoodpornej, boki wypełnione deskami o grubości 3mm lub sklejką wodoodporną. Konstrukcja osadzona na stalowych ocynkowanych kotwach. Wym. 0x00x85cm, strefa bezpieczeostwa 50x500cm, pole strefy bezp.6m. Urządzenie z drabinką. Grubośd drążków drabinki ułatwia trzymanie podczas wchodzenia, nieprzerwana powierzchnia zjeżdżalni zapewni bezpieczny zjazd, a wysokie panele i poręcz przy podeście zapewniają bezpieczeostwo. Panele i podesty wykonane ze sklejki pokrytej żywicą poliuretanową zapewniającą wytrzymałośd i odpornośd. Konstrukcja drabinki wykonana ze stali nierdzewnej. Złączenia i nasadki wykonane z odlewanego poliamidu (nietoksyczne i odporne na ciepło, wstrząsy, promienie UV). Powierzchnia zjeżdżalni pokryta nieprzerywaną warstwą stali nierdzewnej. Wszystko zmontowane za pomocą śrub ze stali nierdzewnej okrytych poliamidowymi nasadkami. wym. 93x5x35cm. 6

7 ZADANIE III KOLANO LP. ZAKRES OPIS ILOŚD. Rozbudowany zestaw zabawowy zestaw zabawowy zawiera: trzy wieże z dachem dwuspadowym, dwie zjeżdżalnie o różnej długości, kratownicę, belkę balansującą, dwa wejścia na podesty w postaci trapu wejściowego z poręczami i drabinki wejściowej. Wymiary urządzenia zabawowego przeznaczonego na plac zabaw: wysokośd maksymalna - 360cm długośd maksymalna - 65cm szerokośd maksymalna 590cm strefa użytkowania urządzenia - 935cm x 890cm Elementy składowe urządzenia zabawowego przeznaczonego na plac zabaw: wysoka wieża z dachem dwuspadowym, podest na wysokości 50cm - sztuka wieża z dachem dwuspadowym, podest na wysokości 95cm - sztuki podest na wysokości 95cm - sztuka zjeżdżalnia duża - sztuka zjeżdżalnia mała - sztuka trap wejściowy z poręczami - sztuka trap łączący z poręczami - sztuka drabinka wejściowa - sztuka kratownica - sztuka belka balansująca - sztuka kółko i krzyżyk szt. konstrukcja zestawu zabawowego wykonana z drewna (kantówka o wymiarach 0cm x 0cm o zaokrąglonych krawędziach) impregnowanego metodą próżniowociśnieniową drewno malowane specjalnymi środkami dekoracyjno-impregnacyjnymi w kolorze tik, minimalizującymi powstawanie pęknięd zestaw zabawowy posadowiony w gruncie na stalowych kotwach ocynkowanych ogniowo daszki oraz zabudowy boczne chroniące przed upadkiem wykonane ze sklejki liściastej wodoodpornej pokrytej filmem melaminowym w różnych kolorach podesty, trap wejściowy oraz trap łączący wykonane ze sklejki liściastej wodoodpornej, antypoślizgowej, pokrytej filmem fenolowym poręcza przy trapie wejściowym oraz trapie łączącym wykonane z rygli (połówek) z belek okrągłych o średnicy 0cm pomalowanych farbami dekoracyjno-impregnacyjnymi w kolorze zielonym szczeble drabinki wejściowej wykonane z rygli (połówek) z belek okrągłych o średnicy 0cm 7

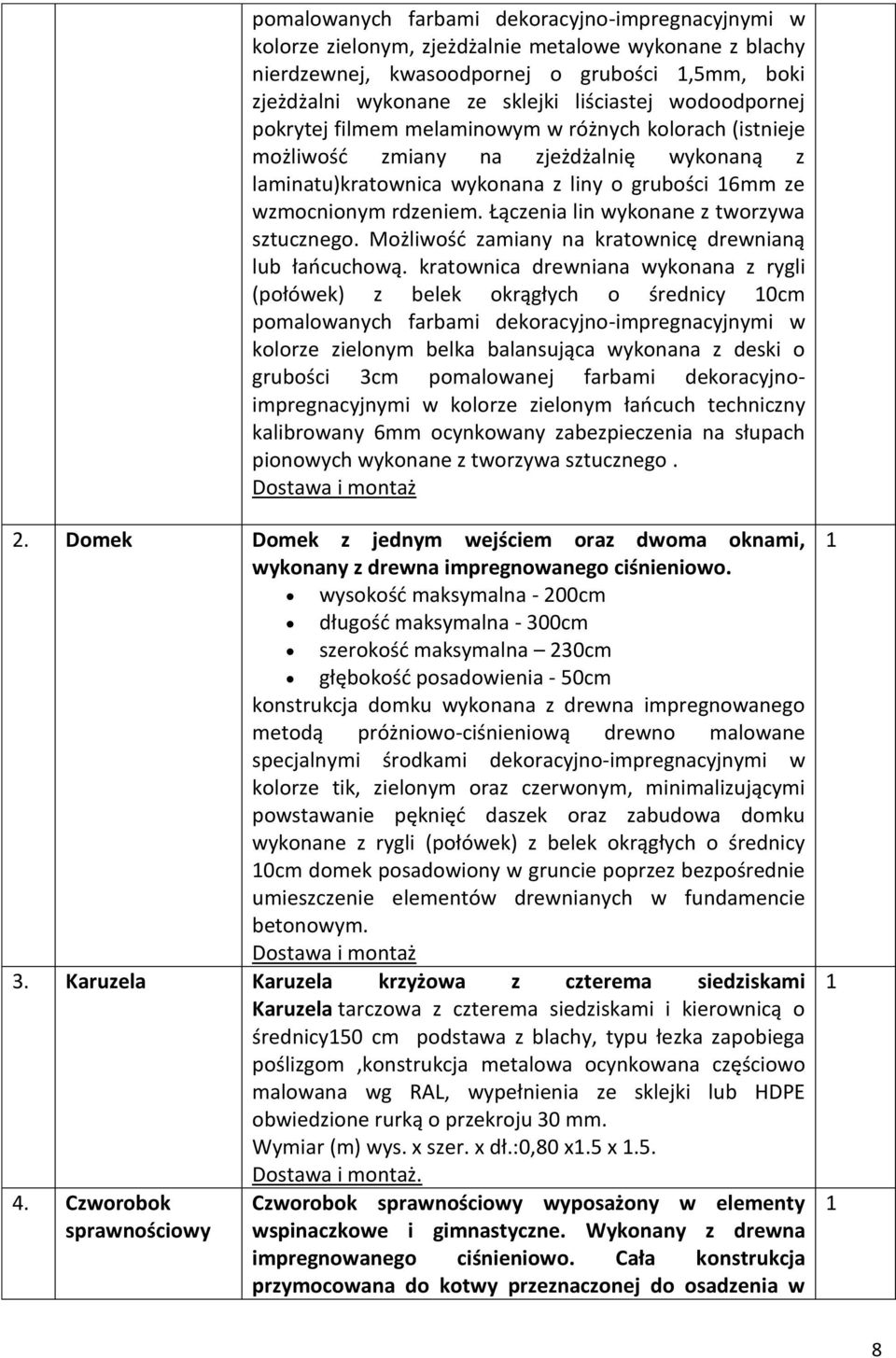

8 pomalowanych farbami dekoracyjno-impregnacyjnymi w kolorze zielonym, zjeżdżalnie metalowe wykonane z blachy nierdzewnej, kwasoodpornej o grubości,5mm, boki zjeżdżalni wykonane ze sklejki liściastej wodoodpornej pokrytej filmem melaminowym w różnych kolorach (istnieje możliwośd zmiany na zjeżdżalnię wykonaną z laminatu)kratownica wykonana z liny o grubości 6mm ze wzmocnionym rdzeniem. Łączenia lin wykonane z tworzywa sztucznego. Możliwośd zamiany na kratownicę drewnianą lub łaocuchową. kratownica drewniana wykonana z rygli (połówek) z belek okrągłych o średnicy 0cm pomalowanych farbami dekoracyjno-impregnacyjnymi w kolorze zielonym belka balansująca wykonana z deski o grubości 3cm pomalowanej farbami dekoracyjnoimpregnacyjnymi w kolorze zielonym łaocuch techniczny kalibrowany 6mm ocynkowany zabezpieczenia na słupach pionowych wykonane z tworzywa sztucznego.. Domek Domek z jednym wejściem oraz dwoma oknami, wykonany z drewna impregnowanego ciśnieniowo. wysokośd maksymalna - 00cm długośd maksymalna - 300cm szerokośd maksymalna 30cm konstrukcja domku wykonana z drewna impregnowanego metodą próżniowo-ciśnieniową drewno malowane specjalnymi środkami dekoracyjno-impregnacyjnymi w kolorze tik, zielonym oraz czerwonym, minimalizującymi powstawanie pęknięd daszek oraz zabudowa domku wykonane z rygli (połówek) z belek okrągłych o średnicy 0cm domek posadowiony w gruncie poprzez bezpośrednie umieszczenie elementów drewnianych w fundamencie betonowym. 3. Karuzela Karuzela krzyżowa z czterema siedziskami Karuzela tarczowa z czterema siedziskami i kierownicą o średnicy50 cm podstawa z blachy, typu łezka zapobiega poślizgom,konstrukcja metalowa ocynkowana częściowo malowana wg RAL, wypełnienia ze sklejki lub HDPE obwiedzione rurką o przekroju 30 mm. Wymiar (m) wys. x szer. x dł.:0,80 x.5 x Czworobok Czworobok sprawnościowy wyposażony w elementy sprawnościowy wspinaczkowe i gimnastyczne. Wykonany z drewna impregnowanego ciśnieniowo. Cała konstrukcja przymocowana do kotwy przeznaczonej do osadzenia w 8

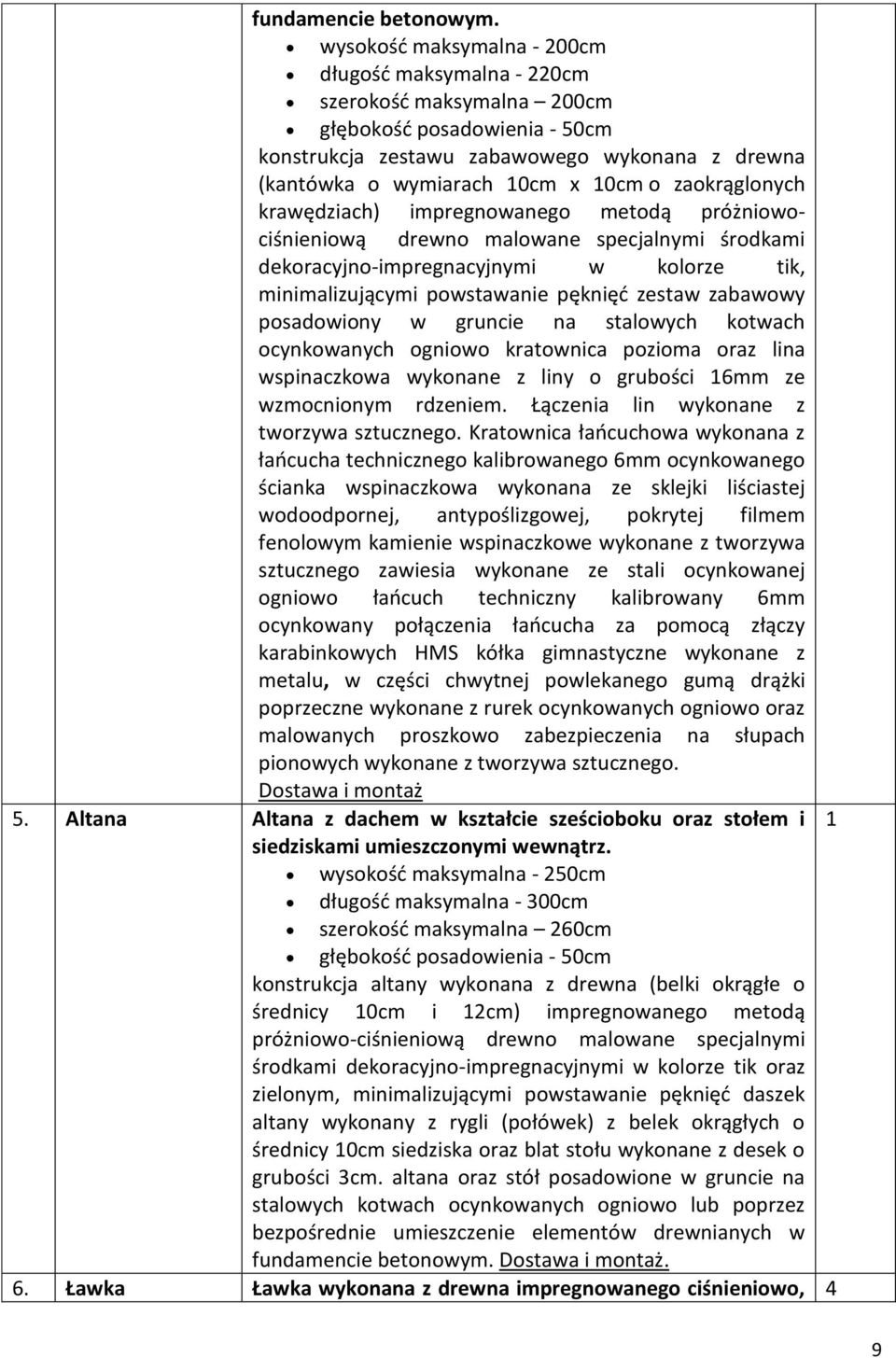

9 fundamencie betonowym. wysokośd maksymalna - 00cm długośd maksymalna - 0cm szerokośd maksymalna 00cm konstrukcja zestawu zabawowego wykonana z drewna (kantówka o wymiarach 0cm x 0cm o zaokrąglonych krawędziach) impregnowanego metodą próżniowociśnieniową drewno malowane specjalnymi środkami dekoracyjno-impregnacyjnymi w kolorze tik, minimalizującymi powstawanie pęknięd zestaw zabawowy posadowiony w gruncie na stalowych kotwach ocynkowanych ogniowo kratownica pozioma oraz lina wspinaczkowa wykonane z liny o grubości 6mm ze wzmocnionym rdzeniem. Łączenia lin wykonane z tworzywa sztucznego. Kratownica łaocuchowa wykonana z łaocucha technicznego kalibrowanego 6mm ocynkowanego ścianka wspinaczkowa wykonana ze sklejki liściastej wodoodpornej, antypoślizgowej, pokrytej filmem fenolowym kamienie wspinaczkowe wykonane z tworzywa sztucznego zawiesia wykonane ze stali ocynkowanej ogniowo łaocuch techniczny kalibrowany 6mm ocynkowany połączenia łaocucha za pomocą złączy karabinkowych HMS kółka gimnastyczne wykonane z metalu, w części chwytnej powlekanego gumą drążki poprzeczne wykonane z rurek ocynkowanych ogniowo oraz malowanych proszkowo zabezpieczenia na słupach pionowych wykonane z tworzywa sztucznego. 5. Altana Altana z dachem w kształcie sześcioboku oraz stołem i siedziskami umieszczonymi wewnątrz. wysokośd maksymalna - 50cm długośd maksymalna - 300cm szerokośd maksymalna 60cm konstrukcja altany wykonana z drewna (belki okrągłe o średnicy 0cm i cm) impregnowanego metodą próżniowo-ciśnieniową drewno malowane specjalnymi środkami dekoracyjno-impregnacyjnymi w kolorze tik oraz zielonym, minimalizującymi powstawanie pęknięd daszek altany wykonany z rygli (połówek) z belek okrągłych o średnicy 0cm siedziska oraz blat stołu wykonane z desek o grubości 3cm. altana oraz stół posadowione w gruncie na stalowych kotwach ocynkowanych ogniowo lub poprzez bezpośrednie umieszczenie elementów drewnianych w fundamencie betonowym.. 6. Ławka Ławka wykonana z drewna impregnowanego ciśnieniowo, 4 9

10 na stałe związana z gruntem wysokośd maksymalna - 43cm długośd maksymalna - 50cm szerokośd maksymalna 33cm maksymalna wysokośd upadku konstrukcja ławki wykonana z drewna (kantówka o wymiarach 0cm x 0cm) impregnowanego metodą próżniowo-ciśnieniową drewno malowane specjalnymi środkami dekoracyjno-impregnacyjnymi w kolorze tik, minimalizującymi powstawanie pęławka posadowiona w gruncie na stalowych kotwach ocynkowanych ogniowo siedzisko ławki wykonane z desek o grubości 3cm. Dostawa i montaż. 7. Regulamin Tablica regulaminowa wykonany z metalu, zawiera informacje na temat użytkowania placu zabaw oraz najważniejsze telefony alarmowe. wysokośd maksymalna - 50cm długośd maksymalna - 55cm szerokośd maksymalna cm drewno malowane specjalnymi środkami dekoracyjnoimpregnacyjnymi w kolorze tik, minimalizującymi powstawanie pęknięd regulamin posadowiony w gruncie na stalowych kotwach ocynkowanych ogniowo tablica informacyjna o wymiarach 70cm x 50cm, wykonana z blachy zabezpieczenia na słupach pionowych wykonane z tworzywa sztucznego.. 0

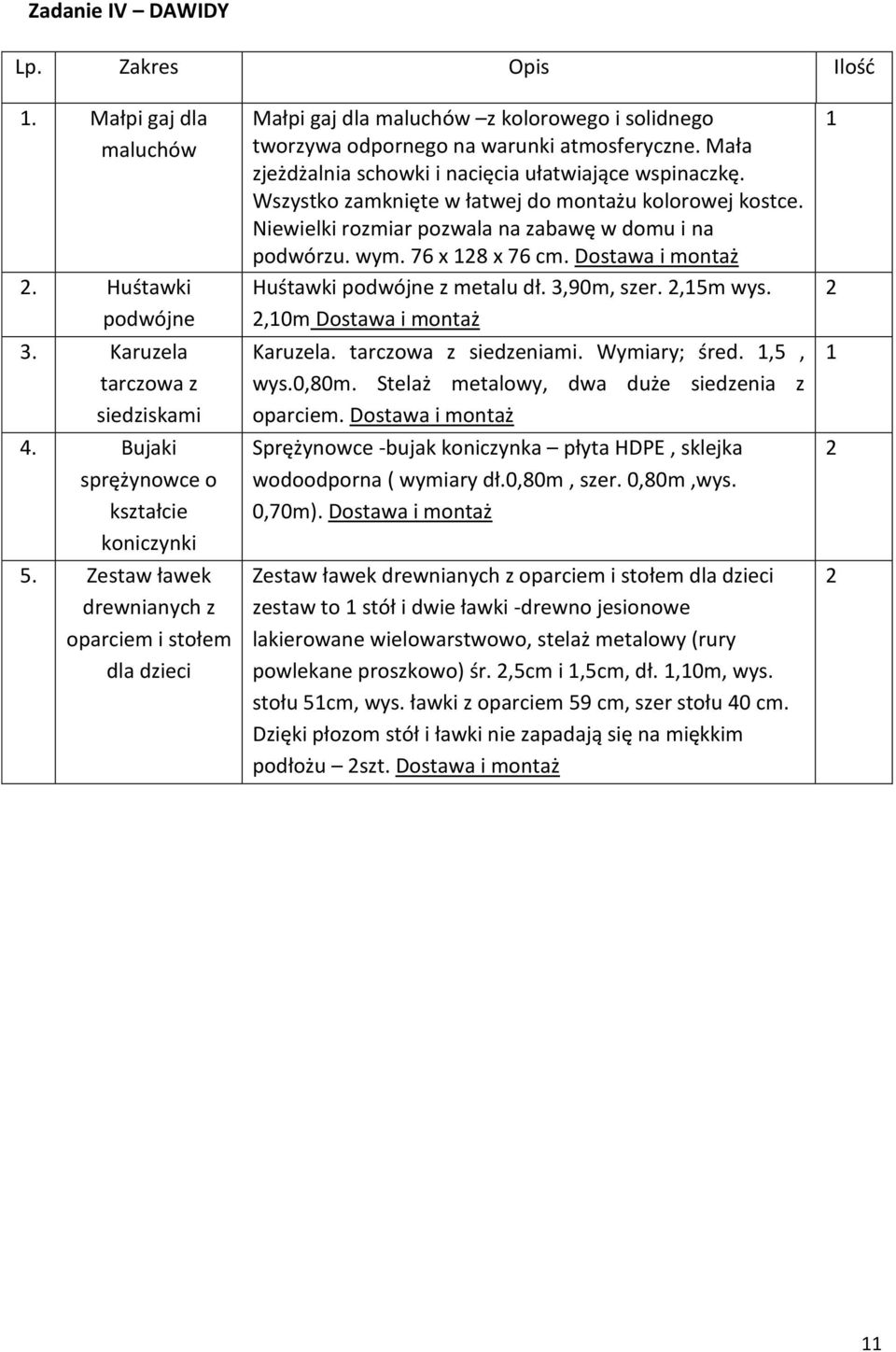

11 Zadanie IV DAWIDY Lp. Zakres Opis Ilośd. Małpi gaj dla maluchów. Huśtawki podwójne 3. Karuzela tarczowa z siedziskami 4. Bujaki sprężynowce o kształcie koniczynki 5. Zestaw ławek drewnianych z oparciem i stołem dla dzieci Małpi gaj dla maluchów z kolorowego i solidnego tworzywa odpornego na warunki atmosferyczne. Mała zjeżdżalnia schowki i nacięcia ułatwiające wspinaczkę. Wszystko zamknięte w łatwej do montażu kolorowej kostce. Niewielki rozmiar pozwala na zabawę w domu i na podwórzu. wym. 76 x 8 x 76 cm. Huśtawki podwójne z metalu dł. 3,90m, szer.,5m wys.,0m Karuzela. tarczowa z siedzeniami. Wymiary; śred.,5, wys.0,80m. Stelaż metalowy, dwa duże siedzenia z oparciem. Sprężynowce -bujak koniczynka płyta HDPE, sklejka wodoodporna ( wymiary dł.0,80m, szer. 0,80m,wys. 0,70m). Zestaw ławek drewnianych z oparciem i stołem dla dzieci zestaw to stół i dwie ławki -drewno jesionowe lakierowane wielowarstwowo, stelaż metalowy (rury powlekane proszkowo) śr.,5cm i,5cm, dł.,0m, wys. stołu 5cm, wys. ławki z oparciem 59 cm, szer stołu 40 cm. Dzięki płozom stół i ławki nie zapadają się na miękkim podłożu szt.
