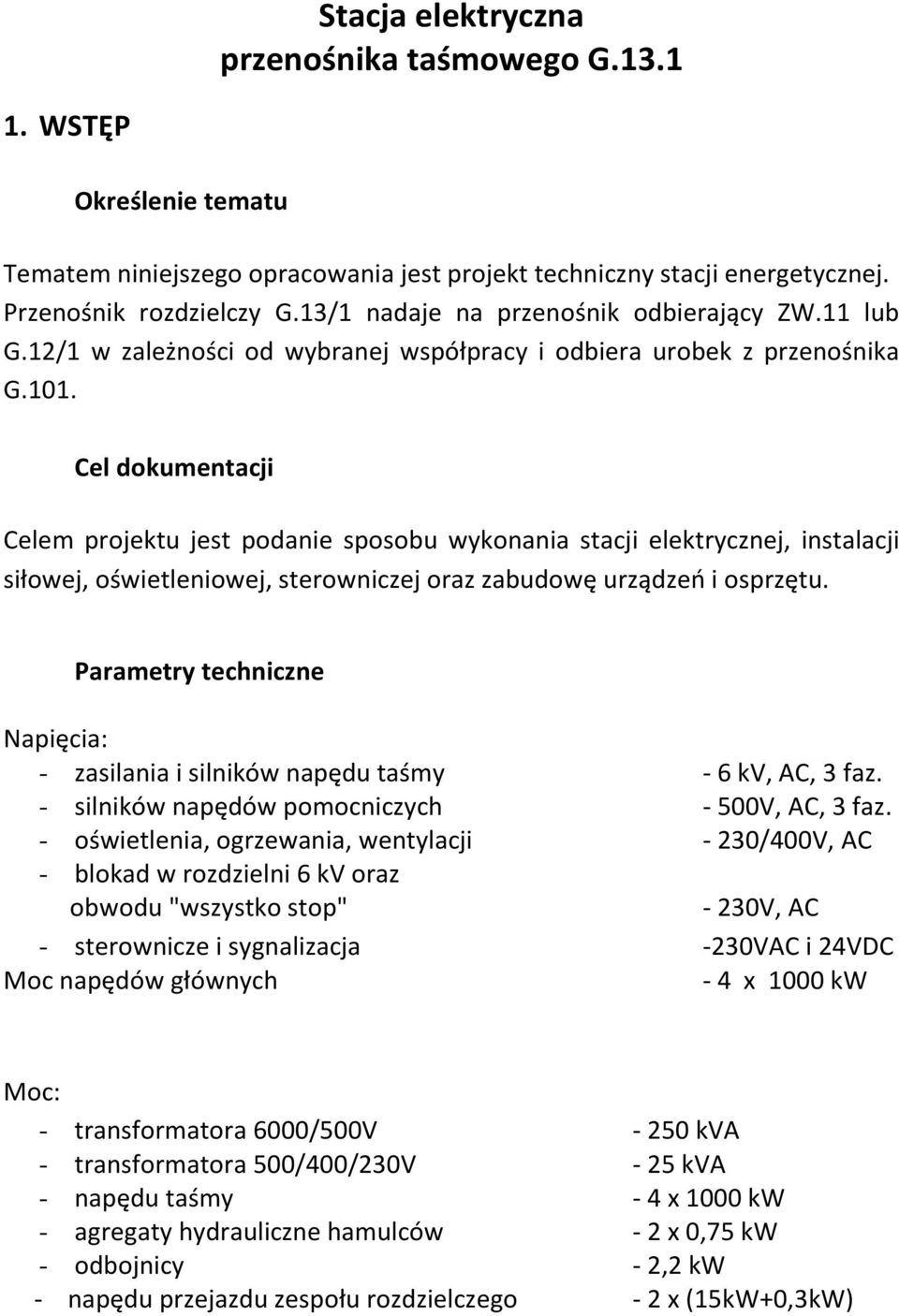

1 Stacja elektryczna przenośnika taśmowego G WSTĘP Określenie tematu Tematem niniejszego opracowania jest projekt techniczny stacji energetycznej. Przenośnik rozdzielczy G.13/1 nadaje na przenośnik odbierający ZW.11 lub G.12/1 w zależności od wybranej współpracy i odbiera urobek z przenośnika G.101. Cel dokumentacji Celem projektu jest podanie sposobu wykonania stacji elektrycznej, instalacji siłowej, oświetleniowej, sterowniczej oraz zabudowę urządzeń i osprzętu. Parametry techniczne Napięcia: - zasilania i silników napędu taśmy - 6 kv, AC, 3 faz. - silników napędów pomocniczych - 500V, AC, 3 faz. - oświetlenia, ogrzewania, wentylacji - 230/400V, AC - blokad w rozdzielni 6 kv oraz obwodu "wszystko stop" - 230V, AC - sterownicze i sygnalizacja -230VAC i 24VDC Moc napędów głównych - 4 x 1000 kw Moc: - transformatora 6000/500V kva - transformatora 500/400/230V - 25 kva - napędu taśmy - 4 x 1000 kw - agregaty hydrauliczne hamulców - 2 x 0,75 kw - odbojnicy - 2,2 kw - napędu przejazdu zespołu rozdzielczego - 2 x (15kW+0,3kW)

2 - wciągarki napinania + zwalniak hamulcowy - 2 x (22kW+0,3kW) - centralne smarowanie - 0,75 kw - centralne smarowanie zespołu rozdzielczego - 0,75 kw Zakres opracowania W zakres niniejszego opracowania wchodzą: - urządzenia rozdzielcze i zasilające w stacji elektrycznej, - instalacje siłowe, Układ opracowania Opracowanie wykonano w układzie: - opis techniczny, - zestawienie materiałów, - schematy montażowe, - schematy jedno-biegunowe. - schematy rozwinięte Normy i przepisy Projekt niniejszy wykonano zgodnie z normami państwowymi, normatywami technicznymi projektowania i innymi obowiązującymi przepisami oraz zgodnie z zasadami i osiągnięciami współczesnej wiedzy technicznej. 2. OPIS TECHNICZNY 2.1. Zasilanie Rozdzielnia 6 kv stacji elektrycznej Rn-6/0,5/0,4 kv zasilana będzie ze stacji ST 30/6kV - zasilanie zewnętrzne nie wchodzi w zakres projektu. Wszystkie odbiorniki projektowanego przenośnika zasilane będą z rozdzielni stacji elektrycznej. Stacja elektryczna posadowiona jest na konstrukcji stacji napędowej przenośnika G.13/1.

3 2.2. Stacja elektryczna Układ stacji Rozdzielnia 6 kv podzielona jest na dwie części. W części liniowej znajdują się dwa pola: - zasilające wyposażone w odłącznik, wyłącznik i przekładniki - transformatora mocy 6/0,5 kv, wyposażone w rozłącznik z bezpiecznikami. W części silnikowej znajdują się: - pole wyposażone w odłącznik z uziemnikiem, - pole wyposażone w ograniczniki przepięć, - cztery pola wyposażone w odłączniki, podstawy bezpiecznikowe, styczniki, przekładniki Manewrowanie odłącznikami w polach silnikowych odbywa się w stanie bezprądowym, przy wyłączonym odłaczniku w polu trzecim. Odłącznik w polu trzecim można otworzyć przy nie załączonych stycznikach w polach silnikowych. Blokadę zastosowano we wszystkich polach 6 kv. Zastosowano blokadę drzwi komory transformatora mocy od uziemnika w polu transformatorowym. Ponadto należy wykonać układ do awaryjnego otwarcia odłącznika oraz drzwi w polu nr 3 (odłącznik od napędów taśmy) w przypadku zaniku napięcia zasilającego w celu np. wykonania czynności obsługowych w polu 3 oraz polach silnikowych. Stacja będzie wyposażona jako 4 napędowa Rozwiązanie konstrukcyjne stacji Konstrukcje rozdzielnic winny być nowoczesne, zapewniające wygodę i bezpieczeństwo eksploatacji. Rozdzielnia 6 kv zestawiona jest z pól łukoodpomych o szerokości 750 mm. Gazy powstające podczas zwarcia wydalane będą na zewnątrz przez dach stacji. Rozdzielnia 500V powinna mieć budowę panelową (szufladową) pozwalającą na łatwą i szybką wymianę zespołów.

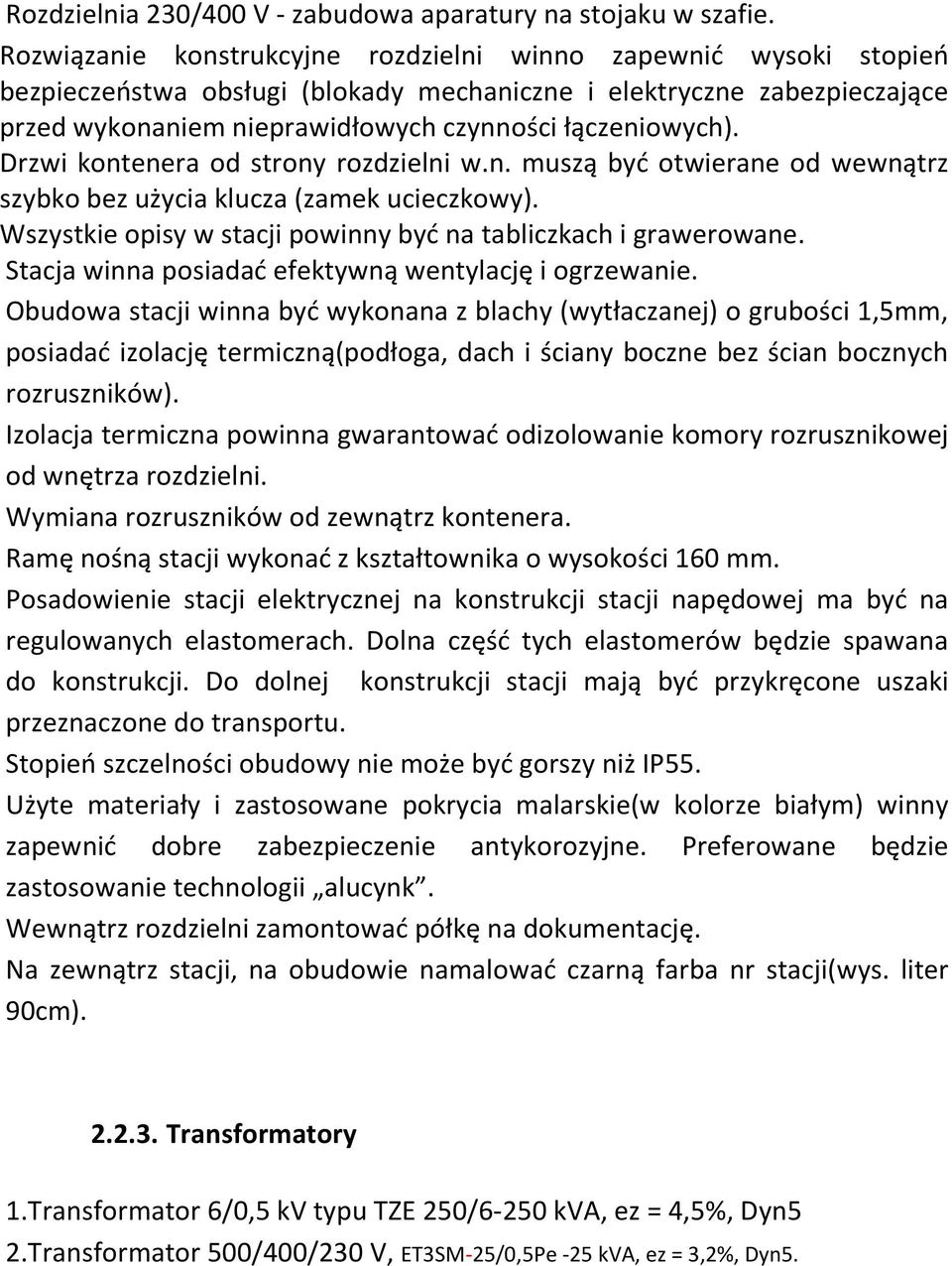

4 Rozdzielnia 230/400 V - zabudowa aparatury na stojaku w szafie. Rozwiązanie konstrukcyjne rozdzielni winno zapewnić wysoki stopień bezpieczeństwa obsługi (blokady mechaniczne i elektryczne zabezpieczające przed wykonaniem nieprawidłowych czynności łączeniowych). Drzwi kontenera od strony rozdzielni w.n. muszą być otwierane od wewnątrz szybko bez użycia klucza (zamek ucieczkowy). Wszystkie opisy w stacji powinny być na tabliczkach i grawerowane. Stacja winna posiadać efektywną wentylację i ogrzewanie. Obudowa stacji winna być wykonana z blachy (wytłaczanej) o grubości 1,5mm, posiadać izolację termiczną(podłoga, dach i ściany boczne bez ścian bocznych rozruszników). Izolacja termiczna powinna gwarantować odizolowanie komory rozrusznikowej od wnętrza rozdzielni. Wymiana rozruszników od zewnątrz kontenera. Ramę nośną stacji wykonać z kształtownika o wysokości 160 mm. Posadowienie stacji elektrycznej na konstrukcji stacji napędowej ma być na regulowanych elastomerach. Dolna część tych elastomerów będzie spawana do konstrukcji. Do dolnej konstrukcji stacji mają być przykręcone uszaki przeznaczone do transportu. Stopień szczelności obudowy nie może być gorszy niż IP55. Użyte materiały i zastosowane pokrycia malarskie(w kolorze białym) winny zapewnić dobre zabezpieczenie antykorozyjne. Preferowane będzie zastosowanie technologii alucynk. Wewnątrz rozdzielni zamontować półkę na dokumentację. Na zewnątrz stacji, na obudowie namalować czarną farba nr stacji(wys. liter 90cm) Transformatory 1.Transformator 6/0,5 kv typu TZE 250/6-250 kva, ez = 4,5%, Dyn5 2.Transformator 500/400/230 V, ET3SM-25/0,5Pe -25 kva, ez = 3,2%, Dyn5.

5 Rozruszniki i rezystory wyrównawcze Dla silników 6 kv o mocy 1000 kw, pracujących na stacji napędowej przenośnika, zastosowano sześciostopniowe rozruszniki fechralowe produkcji BELOS S.A., przystosowane do zabudowy w komorach o szerokości 750 mm. - dla silnika P1MA SRf 1,08/6 - dla silnika P1MB SRf 1,08/6 - dla silnika P1MC SRf 1,08/6 - dla silnika P1MD SRf 1,08/6 W obwodzie wirnika silników P1MA, P1MB, P1MC, P1MD zastosowano rezystory wyrównawcze Wn-Rf1000. Dla poprawy wentylacji oporów należy dobudować wentylatory dachowe typu WVPB 250 0,25kW;400V CONWENTER Zabezpieczenia a) rozdzielnia 6kV, system ochrony przed skutkami powstania łuku elektrycznego VAMP b) silniki 6 kv, przed skutkami zwarć, przed przeciążeniem i od zwarć doziemnych, zabezpieczone będą przez autonomiczny zespół zabezpieczeń Micom P115 c) silniki 500V zabezpieczone będą przed skutkami zwarć przy pomocy rozłączników bezpiecznikowych, a przed przeciążeniami przekaźnikami termobimetalowymi, wyłącznikami samoczynnymi silnikowymi lub przekaźnikami elektronicznymi minimuz. d) transformator 6/0,5 kv zabezpieczony będzie po stronie 6 kv bezpiecznikami, a po stronie 500V wyłącznikiem kompaktowym NS400N z zabezpieczeniem elektronicznym STR23SE z wyzwalaczami elektromagnetycznymi: zakres zwarciowy 2-10 x Ir, zakres cieplny 0,4-1 x In e) transformator 25 kva zabezpieczony będzie po stronie pierwotnej rozłącznikiem z bezpiecznikami, a po stronie wtórnej wyłącznikiem kompaktowym DPX E125-63A f) zabezpieczenie zanikowo-napięciowe silników n.n. stanowią cewki styczników, a silników 6 kv cewka podnapięciowa wyłącznika.

6 Blokady Sterowanie odłączników WN i NN odbywać się będzie ręcznie. Wszystkie napędy odłączników 6 kv są blokowane elektrycznie przed nieprawidłową kolejnością łączeń Pomiary W stacji zaprojektowano następujące pomiary lokalne: - pomiar napięcia rozdzielni 6 kv - pomiar napięcie rozdzielni 500V - pomiar napięcia rozdzielni 230/400V - pomiar prądu pól: zasilającego i silnikowych 6 kv - pomiar prądu rozdzielni 500V Pomiary zdalne: - pomiar mocy w polu zasilającym 6 kv - pomiar cos Φ w polu zasilającym 6 kv - pomiar napięcia rozdzielni 6 k V - pomiar prądu w polach silnikowych 6 kv Oświetlenie, ogrzewanie i wentylacja Do oświetlenia stacji, wzdłuż korytarza obsługi i w komorach n.n., zainstalowane zostaną oprawy oświetleniowe OPK-220N, 2x20W. Stacja będzie ogrzewana grzejnikami OMP 1500W mocowanymi do konstrukcji. Dopuszcza się zastosowanie innego typu opraw i grzejników o nie gorszych parametrach technicznych. Wentylacja stacji jest typu nawiewnego i wywiewnego z wentylatorami WOP-36/34T. Ogrzewanie i wentylacja sterowane będą przez termostaty RITTAL - SK 3110 zabudowane w części niskonapięciowej stacji.

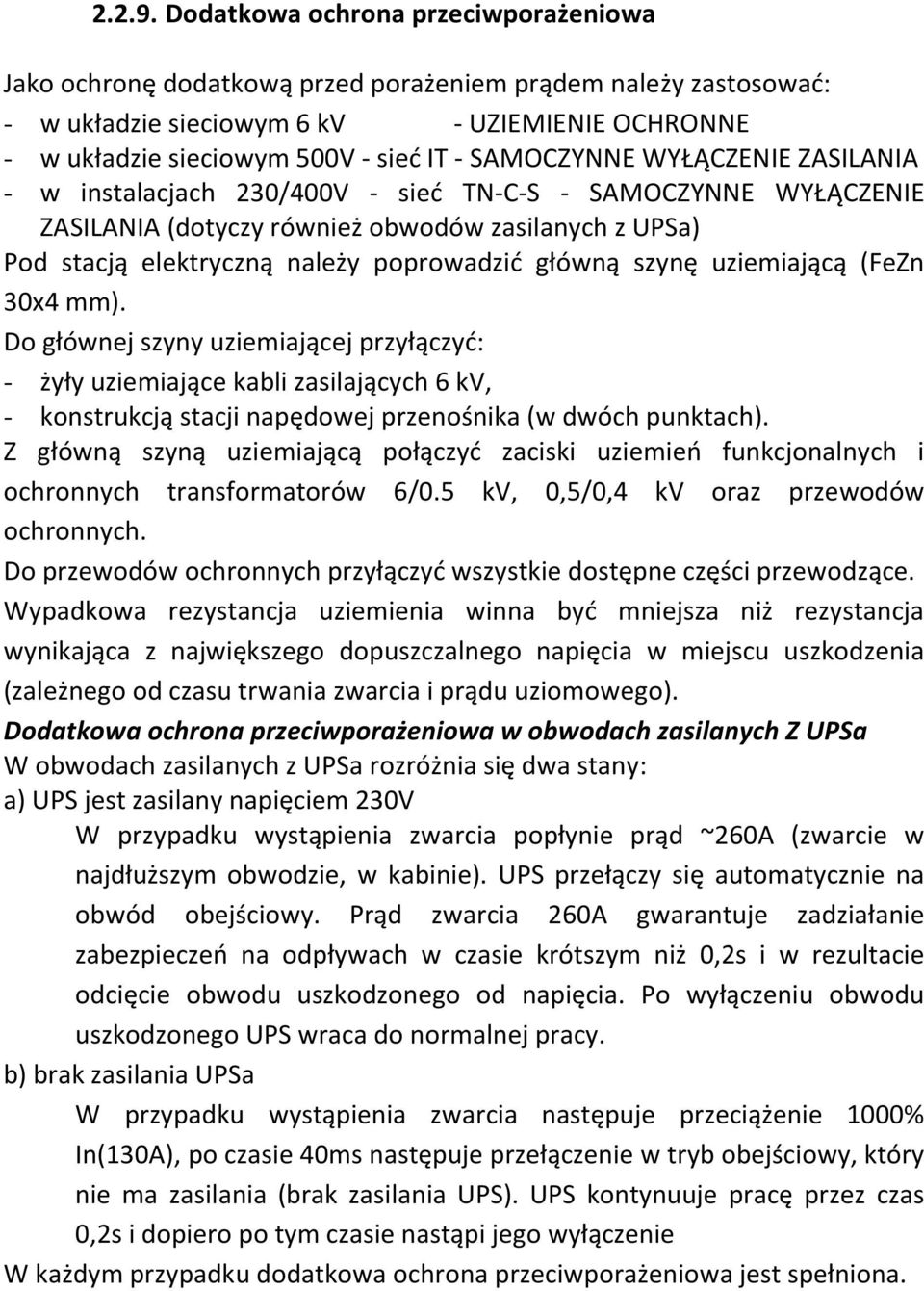

7 Dodatkowa ochrona przeciwporażeniowa Jako ochronę dodatkową przed porażeniem prądem należy zastosować: - w układzie sieciowym 6 kv - UZIEMIENIE OCHRONNE - w układzie sieciowym 500V - sieć IT - SAMOCZYNNE WYŁĄCZENIE ZASILANIA - w instalacjach 230/400V - sieć TN-C-S - SAMOCZYNNE WYŁĄCZENIE ZASILANIA (dotyczy również obwodów zasilanych z UPSa) Pod stacją elektryczną należy poprowadzić główną szynę uziemiającą (FeZn 30x4 mm). Do głównej szyny uziemiającej przyłączyć: - żyły uziemiające kabli zasilających 6 kv, - konstrukcją stacji napędowej przenośnika (w dwóch punktach). Z główną szyną uziemiającą połączyć zaciski uziemień funkcjonalnych i ochronnych transformatorów 6/0.5 kv, 0,5/0,4 kv oraz przewodów ochronnych. Do przewodów ochronnych przyłączyć wszystkie dostępne części przewodzące. Wypadkowa rezystancja uziemienia winna być mniejsza niż rezystancja wynikająca z największego dopuszczalnego napięcia w miejscu uszkodzenia (zależnego od czasu trwania zwarcia i prądu uziomowego). Dodatkowa ochrona przeciwporażeniowa w obwodach zasilanych Z UPSa W obwodach zasilanych z UPSa rozróżnia się dwa stany: a) UPS jest zasilany napięciem 230V W przypadku wystąpienia zwarcia popłynie prąd ~260A (zwarcie w najdłuższym obwodzie, w kabinie). UPS przełączy się automatycznie na obwód obejściowy. Prąd zwarcia 260A gwarantuje zadziałanie zabezpieczeń na odpływach w czasie krótszym niż 0,2s i w rezultacie odcięcie obwodu uszkodzonego od napięcia. Po wyłączeniu obwodu uszkodzonego UPS wraca do normalnej pracy. b) brak zasilania UPSa W przypadku wystąpienia zwarcia następuje przeciążenie 1000% In(130A), po czasie 40ms następuje przełączenie w tryb obejściowy, który nie ma zasilania (brak zasilania UPS). UPS kontynuuje pracę przez czas 0,2s i dopiero po tym czasie nastąpi jego wyłączenie W każdym przypadku dodatkowa ochrona przeciwporażeniowa jest spełniona.

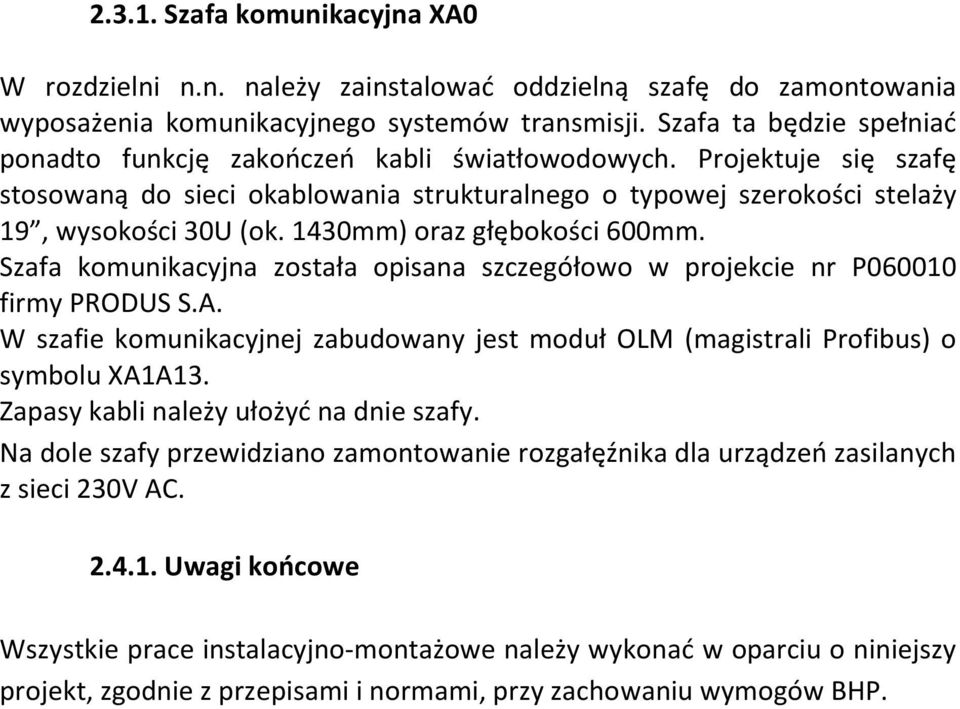

8 Szafa komunikacyjna XA0 W rozdzielni n.n. należy zainstalować oddzielną szafę do zamontowania wyposażenia komunikacyjnego systemów transmisji. Szafa ta będzie spełniać ponadto funkcję zakończeń kabli światłowodowych. Projektuje się szafę stosowaną do sieci okablowania strukturalnego o typowej szerokości stelaży 19, wysokości 30U (ok. 1430mm) oraz głębokości 600mm. Szafa komunikacyjna została opisana szczegółowo w projekcie nr P firmy PRODUS S.A. W szafie komunikacyjnej zabudowany jest moduł OLM (magistrali Profibus) o symbolu XA1A13. Zapasy kabli należy ułożyć na dnie szafy. Na dole szafy przewidziano zamontowanie rozgałęźnika dla urządzeń zasilanych z sieci 230V AC Uwagi końcowe Wszystkie prace instalacyjno-montażowe należy wykonać w oparciu o niniejszy projekt, zgodnie z przepisami i normami, przy zachowaniu wymogów BHP.

9

10

11

12

13

14

15

16

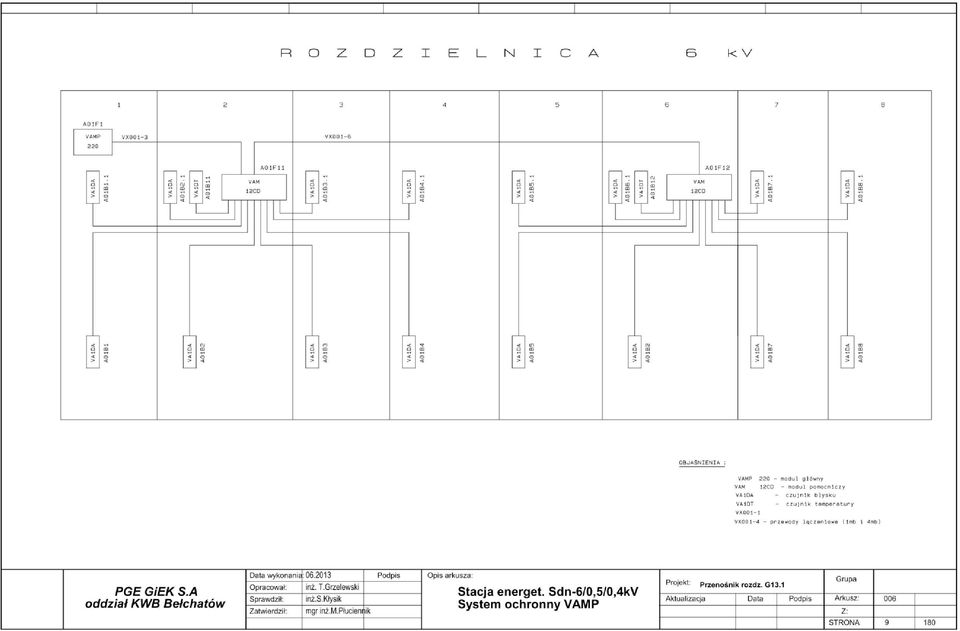

17 System ochrony zwarciowej 6kV A01 Oznaczenie Wyszczególnienie Typ/Kod Przyłączenie A01B1 - Czujnik błysku VA1DA A01B4.1 zabezpieczenia VAMP A01F11 A01B5 - A01B8.1 A01B11 A01B12 A01F1 A01F11 A01F12 -pole nr 1-4 Czujnik błysku zabezpieczenia VAMP -pole nr 5-8 Czujnik temperatury zabezpieczenia VAMP -pole nr 2 Czujnik temperatury zabezpieczenia VAMP -pole nr 6 Moduł główny -system ochrony łukowej rozdzielni 6kV Moduł pomocniczy systemu ochrony łukowej rozdzielni 6kV VA1DA A01F12 Ilość Dane Przyłączenie techniczne 8 A01F11 8 A01F11 VA1DT 1 A01F11 VA1DT 1 A01F12 VAMP X01.1 VAM 12 CD 2 A01F1

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50 Zestawienie materiałów rozdzielni 6kV (przenośnik G.13/1) Pole nr 1 Zespół łączeniowy Zespół sterowniczy Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent A01Q2 Wyłącznik próżniowy VCB/TEL(T stacjonarny KA/TEE- WP-01) ISM/TEL / F CM/TEL- 100/ A 1 Napięcie 12kV I wy =20kA prąd znam. 800A 230VAC Napięcie 12kV I wy =20kA prąd znam. 800A ZEG (TAVRIDA ELECTRIC) Wykonanie Dla KWB Bełchatów Złącze 28-stykowe A01Q3 Odłącznik wnętrzowy OWIII 10/8 1 ZWAR Łącznik pomocniczy 1 3z+3r A01Q1 Uziemnik dolny E12 1 ZWAR A01S7.4 A01S7.5 A01F2 A01T1 A01T2 A01T3 A01T4 A01T5 A01P1 A01P2 Łącznik pomocniczy 2 2z+2r Podstawa PB PM6 3 bezpiecznikowa przekładnikowa Wkładka bezpiecznikowa przekładnikowa WBP-6 3 0,8A Przekładnik prądowy GIS12D /5/5A 30VA, 10P10, 15VA, 0,5FS5 I th =100I n1 Przekładnik napięciowy GSZS VA, kl. 1; Amperomierz elektromagnetyczny Woltomierz elektromagnetyczny z przełącznikiem 6000/100V EA A; do przekładnika 600/5A EP kV; do przekładnika 6000/100V LUMEL

51 A01P4 Przetwornik parametrów sieci P43 *-napiecie międzyprze wodowe 100V 1 Pomiar mocy, napięcia, kąta przesunięcia fazowego w układzie 3-faz, 3 przewodowym, wejście prądowe: 600/5A, wejście napięciowe: 6000/100V; wyjście: 4 20mA, nap.zasilania: 230V, 50Hz, zakres: 6MW A01F11 Gniazdo bezpiecznikowe Bi-Gsop25 2 A01F12 Wkładka Bi-Wts2A 2 2A bezpiecznikowa A01KF1 Przekaźnik kontroli faz PKF 5e V, Up=100V MEGAM Sp.z o.o. Gdańsk A01K1 Przekaźnik wciskany VDC; 1z WAGO Podstawa dwuprzewodowa pod przekaźnik Wrocław A01K2 Przekaźnik wciskany VDC; 2p WAGO Podst. dwuprzew. pod Wrocław przek. A01SW Wyłącznik nadpradowy S311 C V AC; C4A A01KA1 Przekaźnik czasowy RTx VAC AREWA PSS Przekaźnik RS V JMTronic sygnalizacyjny A01SG Przekaźnik pomocniczy VAC WAGO Podstawka pod przek A01S33 A01S34 Przycisk sterowniczy NEF-30- KzXY 2 PROMET- Sosnowiec A01SA1 Przycisk sterowniczy NEF-30-1 KsXY A01H1- H3 Wskaźnik położ. NEF30WP 3 A01TR1 Transformator ET10-0,25SE 1 100/230V; 50Hz; 250VA ELHAND Lubliniec

52 A01UPS Przekaźnik pomocniczy VAC;1 P WAGO Podstawka pod przek A01G7 Mostek prostowniczy KBPC V DC; 6A DACPOL X oprócz poniższych X , X01.1A-1 26 X ,43,444 5,83,84,87,88 Złącze przelotowe dwuprzewodowe Złącze przelotowe dwuprzewodowe Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO Wrocław ,2 6mm 2 ; pomarańczowe ,2 6mm 2 ; niebieskie X01.1-PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; zielono-żółte X01.1 Mostek poprzeczny A; szary E1,E4 Lampa oświetlenia pola 2 230V wg E2, E3 Grzejnik 2 200W, 230V wykonawcy

53 Pole nr 2 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent A01QF1 Rozłącznik izolacyjny z NALF 1 12kV, 400A ABB-ZWAR bezpiecznikami Uziemnik dolny E12 Wyzwalacz 230V, 50Hz elektromagnetyczny Łącznik pomocniczy 2 2z+2r A01T6 Przekładnik prądowy GIS12d 1 Przekładnia ZWAR 30/5A, 30VA, kl. 0.5FS5, I th =500I n A01P3 Amperomierz EA 19 1 Zakres 0 30A; do LUMEL elektromagnetyczny przekładnika 30/5A A01P7 Przetwornik prądu P11Z Wejście: 5A wyjście: 4 20mA napięcie Uz: 230V, 50Hz A01K5 Przekaźnik czasowy RTX VAC;1-12s Schneider X oprócz poniższych Gniazdo GS 11B 1 Złącze przelotowe dwuprzewodowe X Złącze przelotowe dwuprzewodowe X01.2- Złącze przelotowe 34 37,83, dwuprzewodowe 84,87,88 X01.2-PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO Wrocław ,2 6mm 2 ; pomarańczowe ,2 6mm 2 ; niebieskie ,2 6mm 2 ; zielono-żółte X01.2 Mostek poprzeczny A; szary E1,E4 TE1,TE2 E2, E3 Grzejnik 2 200W, 230V Komora transformatorowa Ogranicznik przepięć GXO- Lampa oświetlenia pola OS V wg wykonawcy 1 ZWAR 0,66/5 TRE1,2 Rygiel elektromagnetyczny NO VDC wg wykonawcy A01GN8 Mostek prostow. KBU 10M 1 A01F5 Przekaźnik pomiaru temperatury RTT-14 1 Zabud. w trafo TM HITIN

54 Pole nr 3 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent P1Q1 Odłącznik wnętrzowy z OWIII 1 ZWAR P1S7.4 uziemnikiem dolnym 10/6-UD P1S7.5 Łącznik pomocniczy 2 3z+3r P1H2-H3 Wskaźnik położ. NEF30WP 2 PROMET PJ31 Przekaźnik pomiarowoczasowy TIH4X 2 230V RELPOL PJ32 A01T7 A01T8 Przekładnik prądowy GIS12D /5/5A 30VA, 10P10, 15VA, 0,5FS5 I th =100I n1 PM P1K2.1 Przekaźnik wciskany VDC;1r 24VDC;1z WAGO Wrocław Podst. dwuprzewod pod przekaźnik P1K2 Przekaźnik wciskany VDC; 2z+2r Podst. dwuprzewod pod przekaźnik P1K3 Przekaźnik wciskany VDC; 4P Podst. czteroprzew pod przekaźnik PM1 Przekaźnik wciskany V;1z Podst. dwuprzewod pod przekaźnik P1K0 Stycznik CAEM VAC;4z ETI Styk pomocn.1z+1r BCXMRLE1 1 1 P1G8 Mostek prostowniczy KBPC 1 400V DC; 10A DACPOL 604 P1SW Wyłącznik nadpradowy S311 C V AC; C4A FAEL X Oprócz poniższych Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare X01.3-PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; zielono-żółte X01.3 Mostek poprzeczny A; szary WAGO Wrocław E1,E4 Lampa oświetlenia pola 2 230V wg wykonawcy E2, E3 Grzejnik SK W, 230V 3RE Rygiel elektromagnetyczny 1 230VDC

55 Pole nr 4 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent X oprócz Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO Wrocław poniższych X , 56 Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; pomarańczowe X , Złącze przelotowe ,2 6mm 2 ; 35,83,84,87,88 dwuprzewodowe niebieskie X01.4-PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; zielono-żółte X01.4 Mostek poprzeczny A; szary Ogranicznik przepięć POLIMD 6 ZWAR 08N E1,E4 Lampa oświetlenia pola 2 230V wg E2, E3 Grzejnik 2 200W, 230V wykonawcy 4RE Rygiel elektromagnetyczny 1 230VDC

56 Pole nr 5, 6, 7, 8 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent P1Q4 Odłącznik wnętrzowy OWIII 10/6 4 ZWAR P1Q5 Łącznik pomocniczy 1z+1r P1Q6 P1Q7 P1BA Gniazdo BPS ,2kV ABB P1BB P1BC P1BD bezpiecznikowe z sygn. przepalenia wkładki Wkładka A P1MA P1MB P1MC P1MD P1K1A P1K1B P1K1C P1K1D P1T1, P1T2 P1T4, P1T5 P1T7, P1T8 P1T10, P1T11 P1T3, P1T6 P1T9 P1T12 P1P1, P1P2 P1P3, P1P4 P1P5, P1P6 P1P7, P1P8 P1P51, P1P61, P1P71, P1P81 P1S04 P1S05 bezpiecznikowa Stycznik HSV z+2r ORAM Przekaźnik wciskany VDC;1p WAGO Podst. dwuprzewod pod przekaźnik Przekładnik prądowy GIS12d 8 Przekładnia 150/5A, 30VA, kl. 10P10, I th =100I n Przekładnik ziemnozwarciowy Amperomierz elektromagnetyczny Przetwornik prądu IO 1s 4 EA 19 4 zakres 0 150/300A; do przekładnika 150/5A P11Z Przycisk sterowniczy z P1S06 P1S07 zamkiem P1S0 Przycisk pokrętny NEF30Ps- 2X NEF30-ZXY 4 8 Wejście: 5A wyjście: 4 20mA napięcie zasilania: 230V, 50Hz 1(p.8) ZWAR LUMEL PROMET- Sosnowiec

57 X ,89,90 X ,89,90 X ,89,90 X ,89,90 oprócz poniższych X X X X X ,35,83,84,87,88 X , 35,83,84,87,88 X , 35,83,84,87,88 X , 35,83,84,87,88 X01.5-PE X01.6-PE X01.7-PE X01.8-PE X01.5 X01.6 X01.7 X01.8 Złącze przelotowe dwuprzewodowe Złącze przelotowe dwuprzewodowe Złącze przelotowe dwuprzewodowe Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO Wrocław ,2 6mm 2 ; pomarańczowe ,2 6mm 2 ; niebieskie ,2 6mm 2 ; zielono-żółte Mostek poprzeczny A; szary WAGO Wrocław E1,E4 Lampa oświetlenia pola 8 230V wg E2, E3 Grzejnik 8 200W, 230V wykonawcy 5RE, 6RE 7RE, Rygiel 4 230VDC 8RE elektromagnetyczny P1Q4.1 Uziemnik dolny E12 4 ABB P1Q5.1 P1Q6.1 P1Q7.1 Łącznik pomocniczy 1z+1r Świetlny wskaźnik obecności napięcia - 3 izolatory ARC - wskaźnik LAF-1 - lampka próbna WS-03 7kpl. 7,2 kv ELTOM

58 Szafa zabezpieczeń silników 6kV Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent P1F1 P1F2 P1F3 P1F4 Autonomiczne zabezpieczenia nadprądowe MICOM P115 4 Uz=230V AC/DC P AREWA X , oprócz poniższych X Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO Wrocław Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; pomarańczowe X Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; niebieskie X08-PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; zielono-żółte X08 Mostek poprzeczny A; szary

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87 Zestawienie materiałów rozdzielni 500V Szafa nr 1 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne A02F1 Gniazdo bezpiecznikowe ścienne Bi-Gsop 3 25A; 500V; E27 POLAM - Masłowice Główka bezpiecznikowa Bi-U 3 660V; 25A; E27 Wkładka topikowa Bi-Wts V; 6A POLAM - Pułtusk instalacyjna A02K1 Zabezpieczenie IRHD 1 BENDER upływowe zespolone -275 A02KF1 Przekaźnik kontroli faz PKF5e 1 Up500V; MEGAM - 500V Umin=0,85 1 Gdańsk Un A02P1 Woltomierz EA V; 2,4VA; LUMEL elektromagnetyczny A02P2 Amperomierz EA A; LUMEL elektromagnetyczny 300/5A A02Q1 Wyłącznik kompaktowy NS400N 1 3P; 690VAC; SCHNEIDER 400A+STR23S E Zestaw wysuwny do NS P Napęd obrotowy z wałkiem teleskopowym Wyzwalacz napięciowy MX/ /280VAC; 50/60Hz; MX Styk pomocniczy do NS OF1/29450 OF1 Styk pomocniczy do NS OF2/29450 OF2 Styk pomocniczy do NS SDE/29450 SDE A02Q2 Przełącznik 2 OETL V; 315A ABB rozłącznikowy 1-2 K3 Zestaw przełączający OETL ZW 1 18 A02QF1 Rozłącznik izolacyjny z OESA A; 3P ABB bezpiecznikami Wkładka topikowa WTN V APENA przemysłowa zwłoczna gl/gg; 40A S05(G) Przycisk sterowniczy NEF30-1 PROMET KsXY A02S1 Przełącznik woltomierzowy 4G U-R V; 10A; 30 APATOR A02T1 Przekładnik prądowy ELA 1; W20 1 kl. 1; 20VA; 300/5A POLCONTACT

88 A02K3 Przekaźnik wciskany VDC; 1z WAGO - Wrocław Podstawa dwuprzewodowa pod WAGO - Wrocław przekaźnik X ,35,36 Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO - Wrocław X Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; pomarańczowe X Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; niebieskie X02.1-PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; zielono-żółte X02.1 Mostek poprzeczny A; szary

89 Szafa nr 2, panel 1. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne 2F1 Wyłącznik S312 B6 1 2P; 400V; B FAEL nadprądowy 6A Styk pomocniczy PS 350 5A; 250VAC 2H11.1 Lampka sygnalizacyjna 2 230V, wg producenta 2H11.3 czerwona 2H12 Lampka sygnalizacyjna 1 230V, zielona 2H13 Lampka sygnalizacyjna 1 230V, żółta 2S11 Przycisk sterowniczy 1 1z, zielony P1F11 Włącznik silnikowy Mbs25 2 Ith= ELESTER P1F13 1 1,6A Łącznik pomocniczy do Mbs 25 HS 9.11P 1z+1r; 500V; Ith=6A; prawy P1K81 Przekaźnik wciskany VDC; 1z WAGO - P1K83 Podstawa Wrocław dwuprzewodowa pod przekaźnik P1KF1 Przekaźnik kontroli faz PKF5e500V 1 Up500V; MEGAM - Umin=0,85 1 Gdańsk Un P1Q81 P1Q83 P1QF1 Stycznik powietrzny CL00A310T6 BCLL11 Rozłącznik izolacyjny z bezpiecznikami Zespół styków pomocniczych OSEA 32 63A Wkładka topikowa przemysłowa zwłoczna 2 230V AC; 2z+2r GE 2 OESA A; 3P ABB OESAZX 32 1 WTN-00 gl/gg; 10A 2z+2r; 415V AC; 4A 3 660V APENA

90 Szafa nr 2, panel 2. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne 2F2 Wyłącznik S312 B6 1 2P; 400V; B FAEL nadprądowy 6A Styk pomocniczy PS 350 5A; 250VAC 2H2A1 Lampka sygnalizacyjna 4 230V, wg producenta 2H2B1 2H2C1 2H2D1 czerwona 2H22 Lampka sygnalizacyjna 1 230V, zielona 2H23 Lampka sygnalizacyjna 1 230V, żółta 2S21 Przycisk sterowniczy 1 1z, zielony P1K91 Przekaźnik wciskany VDC; 1z WAGO - P1K92 P1K93 P1K94 Podstawa dwuprzewodowa pod przekaźnik Wrocław P1KF2 P1Q91 P1Q92 P1Q93 P1Q94 P1QF2 Przekaźnik kontroli faz PKF5e 500V Stycznik powietrzny CL00A310T6 BCLF10 BCLF01 Rozłącznik izolacyjny z bezpiecznikami Zespół styków pomocniczych OSEA Wkładka topikowa przemysłowa zwłoczna 1 Up500V; Umin=0,85 1 Un MEGAM - Gdańsk 4 230V AC; 2z+2r GE 4 8 OESA A; 3P ABB OESAZX 32 1 WTN-00 gl/gg; 10A 2z+2r; 415V AC; 4A 3 660V APENA

91 Szafa nr 2, panel 3. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne 2F3 Wyłącznik S312 B6 1 2P; 400V; B FAEL nadprądowy 6A Styk pomocniczy PS 350 5A; 250VAC 2H31 Lampka sygnalizacyjna 1 230V, wg producenta czerwona 2H32 Lampka sygnalizacyjna 1 230V, zielona 2H33 Lampka sygnalizacyjna 1 230V, żółta 2S31 Przycisk sterowniczy 2 1z, zielony 2S32 N1F1 Zabezpieczenie minimuz-sr A JM-TRONIC N1F2 cyfrowe 100 N1K1 Przekaźnik wciskany VDC; 1z; WAGO - N1K2 Podstawa Wrocław dwuprzewodowa pod przekaźnik N1KF1 Przekaźnik kontroli faz PKF5e 1 Up500V; MEGAM - 500V Umin=0,85 1 Gdańsk N1Q1 N1Q2 N1QF1 Stycznik powietrzny CL09A300M 6 BCLF01 BCLF10 Rozłącznik izolacyjny z bezpiecznikami Zespół styków pomocniczych OSEA A Wkładka topikowa przemysłowa zwłoczna Un 2 230V AC, GE 50Hz 4 4 OESA A; 3P ABB OZXK 2 1 2z+2r; 415V AC; 4A WTN-1 gl/gg; 160A 3 660V APENA

92 Szafa nr 2, panel 4. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne 2F4 Wyłącznik S312 B6 1 2P; 400V; B FAEL nadprądowy 6A Styk pomocniczy PS 350 5A; 250VAC 2H41 Lampka sygnalizacyjna 1 230V, wg producenta czerwona 2H42 Lampka sygnalizacyjna 1 230V, zielona 2H43 Lampka sygnalizacyjna 1 230V, żółta 2S41 Przycisk sterowniczy 1 1z, zielony N1F3 Włącznik silnikowy Mbs25 2 Ith= ELESTER N1F4 1 1,6A Łącznik pomocniczy do Mbs 25 HS 9.11P 1z+1r; 500V; Ith=6A; prawy N1K3 Przekaźnik wciskany VDC; 1z WAGO - Podstawa Wrocław dwuprzewodowa pod przekaźnik N1KF2 Przekaźnik kontroli faz PKF5e 1 Up500V; MEGAM - 500V Umin=0,85 1 Gdańsk N1Q3 N1QF2 Stycznik powietrzny CL00A310T6 BCLF10 BCLF01 Rozłącznik izolacyjny z bezpiecznikami Zespół styków pomocniczych OSEA 32 63A Wkładka topikowa przemysłowa zwłoczna Un 1 230VAC; GE 2z+2r; 50Hz 1 2 OESA A; 3P ABB OESAZX 32 1 WTN-00 gl/gg; 6A 2z+2r; 415V AC; 4A 3 660V APENA

93 Szafa nr 2, panel 5. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne 2F5 Wyłącznik S312 B6 1 2P; 400V; B FAEL nadprądowy 6A Styk pomocniczy PS 350 5A; 250VAC 2H51 Lampka sygnalizacyjna 1 230V, wg producenta czerwona 2H52 Lampka sygnalizacyjna 1 230V, zielona 2H53 Lampka sygnalizacyjna 1 230V, żółta 2S51 Przycisk sterowniczy 2 1z, zielony 2S52 B1F1 Zabezpieczenie minimuz-sr A JM-TRONIC B1F2 cyfrowe 100 B1K1 Przekaźnik wciskany VDC; 1z; WAGO - B1K2 Podstawa Wrocław dwuprzewodowa pod przekaźnik B1KF1 Przekaźnik kontroli faz PKF5e 1 Up500V; MEGAM - 500V Umin=0,85 1 Gdańsk B1Q1 B1Q2 B1QF1 Stycznik powietrzny CL09A300M 6 BCLF01 BCLF10 Rozłącznik izolacyjny z bezpiecznikami Zespół styków pomocniczych OSEA A Wkładka topikowa przemysłowa zwłoczna Un 2 230V AC, GE 50Hz 4 4 OESA A; 3P ABB OZXK 2 1 2z+2r; 415V AC; 4A WTN-1 gl/gg; 160A 3 660V APENA

94 Szafa nr 2 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne X , Złącze przelotowe ,2 6mm 2 ; dwuprzewodowe szare X Złącze przelotowe ,2 6mm 2 ; dwuprzewodowe pomarańczowe X Złącze przelotowe ,2 6mm 2 ; dwuprzewodowe niebieskie X02.2-PE Złącze przelotowe ,2 6mm 2 ; dwuprzewodowe zielono-żółte X02.2 Mostek poprzeczny A; szary Producent WAGO Wrocław Szafa nr 3, panel 1. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne 3F1 Wyłącznik S312 B6 1 2P; 400V; B FAEL nadprądowy 6A Styk pomocniczy PS 350 5A; 250VAC 3H11 Lampka sygnalizacyjna 1 230V, wg producenta czerwona 3H12 Lampka sygnalizacyjna 1 230V, zielona 3H13 Lampka sygnalizacyjna 1 230V, żółta 3S11 Przycisk sterowniczy 1 1z, zielony B1F3 Wyłącznik silnikowy Mbs25 2 Ith=1-1,6A; GE B1F4 Iz=7,5A Łącznik pomocniczy do Mbs 25 HS 9.11P 1 1z+1r; 500V; Ith=6A; prawy B1K3 Przekaźnik wciskany VDC; 1z; WAGO - Podstawa Wrocław dwuprzewodowa pod przekaźnik B1KF2 Przekaźnik kontroli faz PKF5e 1 Up500V; MEGAM - 500V Umin=0,85 1 Gdańsk B1Q3 B1QF2 Stycznik powietrzny CL04A300M 6 BCLF10 BCLF01 Rozłącznik izolacyjny z bezpiecznikami Un 230VAC; 2z+2r; 50Hz GE OESA A; 3P ABB

95 Zespół styków pomocniczych OSEA A Wkładka topikowa przemysłowa zwłoczna OESAZX 32 1 WTN-00 gl/gg; 10A 2z+2r; 415V AC; 4A 3 660V APENA Szafa nr 3, panel 2. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne RRQF1 Rozłącznik izolacyjny z OESA A; 3P ABB bezpiecznikami Wkładka topikowa przemysłowa zwłoczna WTN-00 gl/gg; 32A 3 660V APENA Szafa nr 3, panel 3.Listwa XA2 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne A1F2A1 Złącze A; 600V WAGO-Wrocław A1F2A2 A1F2A3 bezpiecznikowe Wkładka T 0,5A; 250V A1F2A4 A1FA20 bezpiecznikowa T 2A;250V dla (A1F2A4) A1FA21 A1F2G2 Wyłącznik S311 C6 1 1P; 400V; C FAEL nadprądowy 6A; 10kA A1F2G1 Wyłącznik nadprądowy S311 C10 1 1P; 400V; C 10A; 10kA A1F2F0 Wyłącznik nadprądowy S312 C10 1 2P; 400V; C 10A; 10kA Styk pomocniczy PS A 250VAC A1KA2 Miernik stanu izolacji IR 125Y ,2 308 V BENDER w sieciach DC DC; kΩ A1KA21 Przekaźnik wciskany VDC; 1r; WAGO - Podstawa Wrocław dwuprzewodowa pod przekaźnik XA2F0 Ochronnik przepięc kpl. 320V; 15kA FAEL XA2-L łączn.pomocn. Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO - Wrocław

96 XA2-N Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; niebieskie XA2-PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; zielono-żółte XA2 Mostek poprzeczny A; szary XA2X1 XA2X2 XA2X4 Złącze przelotowe dwuprzewodowe ,08 2,5mm 2 ; pomarańczowe Mostek poprzeczny A; szary XA2A0 XA2G1 XA2G2 XA2A1 XA2A2 XA2A4 Moduł komunikacyjny ET 200M (IM 153) S7-300 Szyna profilowana L=480mm S7-300 Zasilacz SITOP AC 230V/DC 24V-5A S7-300 Zasilacz SITOP AC 230V/DC 24V-2A S7-300 Moduł wejść cyfrowych 32 kanał 24V DC z separacją galwaniczną S7-300 Moduł wyjść cyfrowych 32 kanał 24V DC; 0,5A z separacją galwaniczną (max prąd sumaryczny 8A) SIMATIC DP, ET 200M DEZENTRALES PERIPHERIESYSTEM F. MAX. 8 S7-300 BAUGRUPPEN SIMATIC S7-300, PROFILSCHIENE L=480MM SIMATIC S7-300, LASTSTROMVERSG. PS 307, AC 120/230V; DC 24V, 5A SIMATIC S7-300, LASTSTROMVERSG. PS 307, AC 120/230V; DC 24V, 2A SIMATIC S7-300, DIGITALEINGABE SM 321, POTENTIALGET- RENNT 32DE, DC 24V (1 32DE) SIMATIC S7-300, DIGITALEINGABE SM 322, POTENTIALGET- RENNT 32DE, DC 24V, 0,5A SUMMENSTROM 8A Oznaczenie Opis PL Opis D Numer zamówieniowy 6ES7153-1AA03-0XB0 6ES7390-1AE80-0AA0 6ES7307-1EA00-0AA0 6ES7307-1BA00-0AA0 6ES7321-1BL00-0AA0 6ES7322-1BL00-0AA0 Ilość Producent 1 Siemens Wrocław Hirschmann

97 XA2A11 S7-300 Złącze czołowe do modułów wejść/wyjść z zaciskami śrubowymi, 40 zaciskowe, konfekcjonowane z przewodami 0,5mm 2, L=5m Moduł OLM magistrali Profibus (1port RS 485, 2port PCF-LWL) Zamówić z kompletem wtyków FRONTSTECKER FUER S7-300 (6ES7392-1AM00-0AA0), 40 EINZEL ADERN 0,5 MM2, SCHRAUBVERSION VPE=1 ST, L=5,0 M 6ES7922-3BF00-0AC0 OZD Profi 12M G12 Nr kat BFOC Wtyka do OLM PROFIBUS 6ES7972-0BB42-0XA0 Złączka ST dla kabla PCF(HCS)200/230 Kabel łączący OLM z modułami komun. Profibus, 3m PROFIBUS Steckleitung 830-1T für OLM oder OBT; 3m Wtyka do ET200 PROFIBUS 6ES7972-0BB12-0XA0 6XV1830-0PH Szt.4 1 Szafa nr 3, panel 4. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne A02QF2 Rozłącznik izolacyjny z OESA A; 3P ABB bezpiecznikami Wkładka topikowa przemysłowa zwłoczna WTN-00 gl/gg; 63A 3 660V APENA

98 Szafa nr 3, panel 5. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne A02QF3 Rozłącznik izolacyjny z OESA A; 3P ABB bezpiecznikami Wkładka topikowa przemysłowa zwłoczna WTN-00 gl/gg; 125A 3 660V APENA Szafa nr 3, panel 6. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne 3F6 Wyłącznik S312 B6 1 2P; 400V; B FAEL nadprądowy 6A Styk pomocniczy PS 350 5A; 250VAC 3H61 Lampka sygnalizacyjna 1 230V, wg producenta czerwona 3H62 Lampka sygnalizacyjna 1 230V, zielona 3H63 Lampka sygnalizacyjna 1 230V, żółta 3S61 Przycisk sterowniczy 1 1z, zielony S1F1 Wyłącznik silnikowy Mbs25 1 Ith=1-1,6A; GE Iz=7,5A Łącznik pomocniczy do Mbs 25 HS 9.11P 1 1z+1r; 500V; Ith=6A; prawy S1K1 Przekaźnik wciskany VDC; 1z; WAGO - S1K2 S1K3 Podstawa dwuprzewodowa pod Wrocław S1KF1 S1Q1 S1QF1 przekaźnik Przekaźnik kontroli faz PKF5e 500V Stycznik powietrzny CL00A310T6 BCLF10 BCLF01 Rozłącznik izolacyjny z bezpiecznikami Zespół styków pomocniczych OSEA 32 63A Wkładka topikowa przemysłowa zwłoczna 1 Up500V; Umin=0,85 1 Un 1 230VAC; 2z+2r; 50Hz 2 2 MEGAM - Gdańsk GE OESA A; 3P ABB OESAZX 32 1 WTN-00 gl/gg; 10A 2z+2r; 415V AC; 4A 3 660V APENA

99 Szafa nr 3, panel 7. Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane Producent techniczne A02QF4 Rozłącznik izolacyjny z OESA A; 3P ABB bezpiecznikami Wkładka topikowa przemysłowa zwłoczna WTN-00 gl/gg; 160A 3 660V APENA Szafa nr 3 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne X Złącze przelotowe ,2 6mm 2 ; dwuprzewodowe szare X Złącze przelotowe ,2 6mm 2 ; dwuprzewodowe pomarańczowe X Złącze przelotowe ,2 6mm 2 ; dwuprzewodowe niebieskie X02.3 Mostek poprzeczny A; szary Producent WAGO Wrocław

100

101

102

103

104

105

106

107

108 Zestawienie materiałów rozdzielni 230/400V Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent A03Q1 Wyłącznik kompaktowy DPX-E A FAEL E1F4.1 E1F4.2 Wyłącznik nadprądowy S311 B10 3 1P; 400V; B 10A; 10kA E1F4.3 E1F5 Wyłącznik nadprądowy S311 B6 2 1P; 400V; B 6A; A03F11 E1F2.1 E1F2.2 E1F2.3 10kA Wyłącznik nadprądowy S311 C16 3 1P; 400V; C 16A; 10kA P1F Wyłącznik nadprądowy S311 B6 4 1P; 400V; B 6A; 10kA Styk pomocniczy PS 350 5A 250VAC A03F6 Wyłącznik nadprądowy S311 B10 1 1P; 400V; B 10A; 10kA A03F7 Wyłącznik nadprądowy S311 B25 1 1P; 400V; B 25A; 10kA A03F1 A03F3 Wyłącznik nadprądowy S313 B6 2 3P; 400V; B 6A; 10kA A03F2 Wyłącznik nadprądowy S313 B20 1 3P; 400V; B 20A; 10kA P1F10.1d P1F10.2d Wyłącznik nadprądowy S313 B6 5 3P; 400V; B 6A; 10kA P1F10.3d P1F10.4d P1F10.5d Styk pomocniczy PS 350 5A 250VAC A03F8 A03F10 E1F1 E1F3 A03F9 A03F4 A03F5 Wyłącznik różnicowo-i nadmiarowoprądowy Wyłącznik różnicowo-i nadmiarowoprądowy Wyłącznik różnicowoprądowy Wyłącznik różnicowo-i nadmiarowoprądowy Wyłącznik różnicowo-i nadmiarowoprądowy P312 B10-30-AC P344 C32-30-AC P A P344 C10-30-AC P312 B6-30-AC 1 1P+N; B10A; 30mA; AC 1 4P+N; C32A; 30mA; AC 2 4P; 25A; 30mA; A 1 4P; C10A; 30mA; AC 2 1P+N; B6A; 30mA; AC

109 A03QF1 E1QF1 A03QF2 A03QF3 A03KF1 A03P1 A03Q3 P1Q10.1d P1Q10.2d P1Q10.3d P1Q10.4d P1Q10 P1Q51 P1Q52 A03Q2 E1Q1 E1Q2 Rozłącznik izolacyjny z bezpiecznikami R A; 3-bieg. FAEL Rozłącznik izolacyjny z R A; 3-bieg. bezpiecznikami Rozłącznik izolacyjny z R A; 1-bieg. bezpiecznikami Rozłącznik izolacyjny z R A; 3-bieg. bezpiecznikami Przekaźnik kontroli faz PKF5e 1 Up400V; MEGAM- 400 Umin=0.85 1Un Gdańsk Woltomierz EP V; 3VA LUMEL elektromagnetyczny z przełącznikiem Stycznik powietrzny CL00A310T 5 230VAC; 2z+2r; GE 6 50Hz BCLF10 5 BCLF01 10 Stycznik powietrzny Stycznik powietrzny CL00A310T 6 BCLF10 BCLF01 CL01A310T 6 BCLF10 BCLF VAC; 2z+2r; 50Hz 230V AC; 2z+2r; E1K1 Przekaźnik bistabilny BIS V AC, 2z F&F P1K10, P1K10.1 Przekaźnik wciskany VDC; 1z; WAGO Wrocław P1K Podstawa dwuprzewodowa pod przekaźnik A7K5 Przekaźnik pomocniczy R V AC; 3p RELPOL-Żary Gniazdo wtykowe PZ11 E1A1+ E1B1 XG3 Gniazdo wtykowe 1P+1N+PE Objemka sprężynowa PZ Wyłącznik zmierzchowy WZ301 z funkcją + element Nr światłoczuły 3723 A V AC FAEL 1 230V AC; 10/16A

110 E1F2.4, 4.4 E1F2.5, 4.5 E1F2.6, 4.6 Wyłącznik nadprądowy S311 C10 6 1P; 400V; C 10A; 10kA X03.1-L1 66 oprócz poniższych Złącze przelotowe dwuprzewodowe X Złącze przelotowe dwuprzewodowe X03.1- Złącze przelotowe 1N 10N,38,42 dwuprzewodowe,44,46,50,58,6 2 X03.1-PEN, PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO Wrocław ,2 6mm 2 ; pomarańczowe ,2 6mm 2 ; niebieskie ,2 6mm 2 ; zielono-żółte X03.1 Mostek poprzeczny A; szary

111

112

113

114

115 Zestawienie materiałów szafy sterowniczej X11 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent A0K1, Stycznik powietrzny CL00A310T 230V AC; 2z+2r GE A1Q1, A1Q2, P1K61, P1K62 6 BCLF10 BCLF A1F0 Ochronnik przepięciowy kpl Uc=320V, 15kA FAEL A1F10, A1F14 A1F1 A1F2 A1F3 A1F9 A1F11 A1F13 A1F15 A1F16 A1F21 A1F21.1 A1F22 A1F23 A1F24 A1F11.1, A1F12 A1FE, A1FX1 A1FX3 A1FX A1FXA1 A1FXA2 A1FXA3 A1FXA4 A1FXA5 A1FXA Wyłącznik nadprądowy S312 C10 2 2P; 400V; C 10A 10kA Styk pomocniczy PS 350 5A 250VAC Wyłącznik nadprądowy S312 B6 13 2P; 400V; B 6A 10kA Styk pomocniczy PS 350 5A 250VAC Wyłącznik nadprądowy S312 C0,5 2 2P; 400V; C 0,5A 10kA Styk pomocniczy PS 350 5A 250VAC Wyłącznik nadprądowy S312 B6 3 2P; 400V; B 6A; 10Ka Wyłącznik różnicowoprądowy Rozłącznik izolacyjny z bezpiecznikami Rozłącznik izolacyjny z bezpiecznikami Rozłącznik izolacyjny z bezpiecznikami R R A; 1-bieg. 10A; 1-bieg. P A 1 1P+N; 25A; 30mA; A R A; 1-bieg. A1K1 Przekaźnik Renx AC; 2p; REFAnadnapięciowy 60ms ALSTOM A1K2 Przekaźnik wciskany VDC; 2p; WAGO

116 A1K3 A7K1 P1K51 Podstawa dwuprzewodowa pod przekaźnik Wrocław A7K3 Przekaźnik czasowy RTx V AC; 1P Schneider A7K4 Przekaźnik pomocniczy R V AC; 3p RELPOL-Żary A1S2.1 P1ZR SR OT min OCRlewy OCRprawy Gniazdo wtykowe PZ11 Objemka sprężynowa PZ Przełacznik pakietowy 4G U-S18 Przełacznik pakietowy 4G PK- S bieg 10A APATOR 1 5z+2r w obudowie na szynę TS35 4 1z+1r obudowie na szynę TS35 A1S1 Rozłącznik izolacyjny FR A; 10Ka; 4 bieg V AC; 10/16A FAEL A1X1 Gniazdo wtykowe 1P+1N+PE A P1K52 Przekaźnik prądowy RIs A AC REFA- ALSTOM Rd Opornik 1 5,1kΩ;16W P1K5 Przekaźnik A1K4 X11-L 49 Złącze przelotowe dwuprzewodowe oprócz poniższych X11 11 Złącze przelotowe dwuprzewodowe X Złącze przelotowe dwuprzewodowe X11-N,N2,N3, Złącze przelotowe N4,2,14,25,26, dwuprzewodowe 32,36, 40 43,117,11 8,124, X11-3 Złącze przelotowe dwuprzewodowe X11-PE Złącze przelotowe dwuprzewodowe R ,08 4mm 2 ; szare 2 230V AC RELPOL ,2 10mm 2 ; szare ,08 4mm 2 ; pomarańczowe ,08 4mm 2 ; niebieskie ,2 10mm 2 ; niebieskie ,2 6mm 2 ; zielono-żółte ,2 10mm 2 ; zielono-żółte WAGO Wrocław WAGO Wrocław

117

118

119

120

121

122

123

124 Zestawienie materiałów szafy PLC XA1 Oznaczenie Wyszczególnienie Typ/Kod Ilość Dane techniczne Producent A1F1A1 A1F1A2 Złącze bezpiecznikowe V; 10A WAGO Wrocław A1F1A3 Wkładka T 0,5;250V A1F1A4 A1F1A5 A1F1A6 bezpiecznikowa T 2A;250V (dla A1F1A5, A1F1A6) A1F1A7 A1F1A8 A1F1A9 A1FA11 A1FA12 A1FA13 A1FA14 A1F1G1 Wyłącznik nadprądowy S311 C16 2 1P; 400V; C 16A; FAEL A1F1G3 10kA A1F1G2 Wyłącznik nadprądowy S311 C10 1 1P; 400V; C 10A; 10kA A1F1F0 Wyłącznik nadprądowy S312 C10 1 2P; 400V; C 10A; 10kA Styk pomocniczy PS 350 5A 250VAC A1FX2 Wyłącznik nadprądowy S312 B6 1 2P; 400V; B 6A; 10kA A1KA1 Miernik stanu izolacji w IR125Y ,2 308 VDC; BENDER sieciach DC kω A1KA11 Przekaźnik wciskany VDC; 1r; WAGO Podstawa Wrocław dwuprzewodowa pod przekaźnik XA1F0 Ochronnik przepięc kpl. 320V; 15kA FAEL A1KE A1KM A1X2 łączn.pomocn. Przekaźnik elektromagnetyczny Podstawa pod przekaźnik Gniazdo wtykowe 1P+1N+PE R P; 230VAC RELPOL PS11 2 A V AC; 10/16A FAEL

125 E1, E2 Grzejnik do szaf SK W; 230VAC RITTAL sterowniczych EB1, EB2 Regulator temperatury w szafie SK V AC, C EM Wentylator z filtrem SK 1 230V AC Filtr wylotowy SK XA1-L3,L4,L Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; szare WAGO Wrocław XA1-N3,N4,N Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; niebieskie XA1-PE Złącze przelotowe dwuprzewodowe ,2 6mm 2 ; zielono-żółte XA1 Mostek poprzeczny A; szary XA1X1 PE XA1X2 Złącze przelotowe dwuprzewodowe ,08 2,5mm 2 ; pomarańczowe XA1X3 XA1X4 Złącze przelotowe dwuprzewodowe ,08 2,5mm 2 ; zielono-żółte XA1X5 XA1X6 XA1X7 XA1X8 XA1X9 Mostek poprzeczny A; szary Zestawienie elementów systemu sterowania XA1G3 XA01 XA02 XA03 XA04 Stacja automatyki AS416-2 (Plater UR1, Zasilacz AC 230V, CPU 416-2DP, RT Licencja AS PCS7) Moduł komunikacyjny do S7-400 magistrali Ethernet IP Moduł komunikacyjny do S7-400 magistrali Profibus DP AS 416-2, 2x800 Kbyte, AC 115/230V; UR1 CP zum Anschluss von S7-400 an lnd. Ethernet PROFIBUS-DP DP443-5 Extended zum Anschluss von SIMATIC S7-400 Oznaczenie Opis PL Opis D Numer zamówieniowy 6ES7654-2DA32-0XX0 6GK7443-1EX11-0XE0 6GK7443-5DX04-0XE0 Ilość Producent 1 Siemens Wrocław 1 2

126 XA1G1 XA1G2 XA1A1 XA1A2 XA1A3 XA1A4 XA1A5 XA1A6 XA1A7 XA1A8 XA1A9 Zasilacz SITOP AC 230V / DC 24V-10A w wykonaniu S7-300 Zasilacz SITOP AC 230V / DC 24V-5A w wykonaniu S7-300 S7-400 Moduł wejść cyfrowych 32 kanały 24V DC z separacją galwaniczną S7-400 Moduł wyjść cyfrowych 32 kanały 24V DC; 0,5A z separacją galwaniczną S7-400 Moduł wejść analogowych 8 kanałów, A/D 14 bitowy, z linearyzacją, z separacją galwaniczną SITOP POWER 10, UNIVERSAL LINE GEREGEL LASTROMVERSORG- UNG EINGANG: AC V AUSGANG:DC 24 V / 10 A S7-300 DESIGN SIMATIC S7-300, LASTSTROMVERSG. PS 307, AC 120/230V; DC 24V, 5A Digitaleingabe 32 DE; DC 24V; potentialgetrennt Digitalausgabe 32 DA; DC 24V; 0,5A; potentialgetrennt Analogeingabe 8AE, 14Bit, mit Linearisierung 6EP1334-1SH01 6ES7307-1EA00-0AA0 6ES7421-1BL01-0AA0 6ES7422-1BL00-0AA0 6ES7431-1KF10-0AB0 1 1 Siemens Wrocław XA1A11 XA1A12 XA1A14 S7-400 Złącze czołowe do modułów wejść/wyjść z zaciskami śrubowymi Moduł OLM magistrali Profibus (1port RS 485, 2 porty PCF-LWL) Zamówić z kompletem wtyków BFOC Złączka ST Frontstecker für Signalbaugruppen; Schraubkontakte 6ES7492-1AL00-0AA0 OZD Profi 12M G12 Nr kat (dla kabla PCF(HCS)200/230 )

127 Wtyka do OLM PROFIBUS 6ES7972-0BB42-0XA0 Wtyka do ET200 PROFIBUS 6ES7972-0BB12- Kabel łączący OLM z modułami komunikacyjnymi Profibus, 3m PROFIBUS Steckleitung 830-1T für OLM oder OBT; 3m 0XA0 6XV1830-0PH

128

129

130 Zestawienie przewodów przenośnika G.13/1(wewnątrz stacji SN) * Przewody ułożone wewnątrz stacji elektrycznej Numer przewodu Od Do Typ Przewodu A2 Rozdzielnia 6kV pole 2 Transformator 250kVA A01TM OnGcekgż-G 6kV/10kV Liczba żył i przekrój [mm 2 ] Długość [m] 3x16+3x16/3 10 * Uwagi Numer Przewodu Od Do Typ Przewodu Liczba żył i przekrój [mm 2 ] Długość [m] B1 Transformator 160kVA A01TM Rozdzielnia 500V-szafa 1 A02Q2 OnGc-G 3x50+3x25/3 15 * B3 Rozdzielnia 500V-szafa 1 A02QF1 Transformator 25kVA A02TO OnG 4x4 10 * B4 Rozdzielnia 500V-szafa 1 A02K1:16 Transformator 250kVA A01TM:2N OnG 1x4 15 * Numer Przewodu Od Do Typ Przewodu Liczba żył i przekrój [mm 2 ] Długość [m] D1 Rozdzielnia 230/400V X03.1 Szafa sterownicza X11 H07BQ-F 3x4 5 * D2 Rozdzielnia 230/400V X03.1 Szafa PLC XA1X1 H07BQ-F 18x1,5 5 * XA1X5 D3 Rozdzielnia 230/400V X03.1 Szafa sterownicza X11 H07BQ-F 3x1,5 5 * D4 Rozdzielnia 500V-szafa 3 Moduł XA2A1 Rozdzielnia 500V-szafa 1 X02.1 Rozdzielnia 500V-szafa 2 X02.2 D5 Rozdzielnia 500V-szafa 3 Moduł XA2A2 Uwagi Uwagi Specjalny 40x0,5 5 zostawić zapas przzy XA2 * Rozdzielnia 500V-szafa 3 X02.3 Specjalny 40x0,5 5 zostawić zapas przzy XA2 * 130

131 D7 Rozdzielnia 500V-szafa 3 Moduł XA2A4 Rozdzielnia 500V-szafa 2 X02.2 Rozdzielnia 500V-szafa 3 X02.3 Specjalny 40x0,5 5 zostawić zapas przzy XA2 * D8 Szafa sterownicza X11 Rozdzielnia 500V-szafa 1 X02.1 H07BQ-F 3x1,5 8 * D10 Szafa sterownicza X11 Rozdzielnia 500V-szafa 2 X02.2 H07BQ-F 3x1,5 7 * D11 Rozdzielnia 6kV pole 5 X01.5 Szafa zabezpieczeń X08 H07BQ-F 7x2,5 10 * D12 Rozdzielnia 6kV pole 6 X01.6 Szafa zabezpieczeń X08 H07BQ-F 7x2,5 9 * D13 Rozdzielnia 6kV pole 7 X01.7 Szafa zabezpieczeń X08 H07BQ-F 7x2,5 8 * D14 Rozdzielnia 6kV pole 8 X01.8 Szafa zabezpieczeń X08 H07BQ-F 7x2,5 7 * D15 Szafa zabezpieczeń X08 Rozdzielnia 6kV pole 3 H07BQ-F 3x1,5 12 * X01.3 D16 Szafa zabezpieczeń X08 Szafa PLC XA1X2 H07BQ-F 18x1,5 15 * D18 Szafa sterownicza X11 Rozrusznik P1RA X07.1 H07BQ-F 3x1,5 15 * D19 Szafa sterownicza X11 Rozrusznik P1RB X07.2 H07BQ-F 3x1,5 14 * D20 Szafa sterownicza X11 Rozrusznik P1RC X07.3 H07BQ-F 3x1,5 13 * D21 Szafa sterownicza X11 Rozrusznik P1RD X07.4 H07BQ-F 3x1,5 12 * D22 Rozrusznik P1RA X07.1 Szafa PLC XA1X3 H07BQ-F 18x1,5 14 * XA1X6 D23 Rozrusznik P1RA X07.1 Szafa PLC XA1X7 LiYcY 4x1,5 14 * D24 Rozrusznik P1RB X07.2 Szafa PLC XA1X3 H07BQ-F 18x1,5 13 * XA1X6 D25 Rozrusznik P1RB X07.2 Szafa PLC XA1X7 LiYcY 4x1,5 13 * D26 Rozrusznik P1RC X07.3 Szafa PLC XA1X3 H07BQ-F 18x1,5 13 * XA1X6 D27 Rozrusznik P1RC X07.3 Szafa PLC XA1X7 LiYcY 4x1,5 13 * D28 Rozrusznik P1RD X07.4 Szafa PLC XA1X3 H07BQ-F 18x1,5 12 * XA1X6 D29 Rozrusznik P1RD X07.4 Szafa PLC XA1X7 LiYcY 4x1,5 12 * D31 Szafa sterownicza X11 Rozdzielnia 6kV - pole 1 X01.1 H07BQ-F 4x1,5 16 * D32 Rozdzielnia 6kV - pole 1 X01.1 Szafa PLC XA1X1 XA1X5 H07BQ-F 12x1,5 15 * 131

132 D33 Rozdzielnia 6kV - pole 1 X01.1 Szafa PLC XA1X8 LiYcY 7x1,5 15 * D34 D35 Rozdzielnia 6kV - pole 2 X01.2 Szafa PLC XA1X1 H07BQ-F 5x1,5 14 * D36 Rozdzielnia 6kV - pole 2 X01.2 Szafa PLC XA1X8 LiYcY 2x1,5 14 * D38 Rozdzielnia 6kV - pole 2 X01.2 Komora transform. 250kVA TRE H07BQ-F 3x1,5 6 * D39 Szafa sterownicza X11 Rozdzielnia 6kV - pole 3 H07BQ-F 7x1,5 14 * X01.3 D40 Rozdzielnia 6kV pole 3 X01.3 Szafa PLC XA1X2 H07BQ-F 12x1,5 13 * XA1X5 D41 Rozdzielnia 6kV pole 4 X01.4 Szafa PLC XA1X2 H07BQ-F 3x1,5 13 * D42 Rozdzielnia 6kV pole 5 X01.5 Szafa PLC XA1X2 H07BQ-F 5x1,5 12 * D43 Rozdzielnia 6kV pole 5 X01.5 Szafa PLC XA1X9 LiYcY 2x1,5 12 * D45 Rozdzielnia 6kV pole 6 X01.6 Szafa PLC XA1X2 H07BQ-F 5x1,5 12 * D46 Rozdzielnia 6kV pole 6 X01.6 Szafa PLC XA1X9 LiYcY 2x1,5 12 * D48 Rozdzielnia 6kV pole 7 X01.7 Szafa PLC XA1X2 H07BQ-F 5x1,5 11 * D49 Rozdzielnia 6kV pole 7 X01.7 Szafa PLC XA1X9 LiYcY 2x1,5 11 * D51 Rozdzielnia 6kV pole 8 X01.8 Szafa PLC XA1X2 H07BQ-F 5x1,5 11 * D52 Rozdzielnia 6kV pole 8 X01.8 Szafa PLC XA1X9 LiYcY 2x1,5 11 * D54 Szafa PLC XA1X4 Moduł OLM XA1A13 H07BQ-F 5x1,5 5 * (szafa komunikacyjna) D55 Szafa PLC XA1X4 Przycisk drzwiowy A9S1 H07BQ-F 5x1,5 10 * (wejście n.n.) D56 Szafa PLC XA1X4 Przycisk drzwiowy A9S2 H07BQ-F 5x1,5 15 * (wejście w.n.) D57 Szafa sterownicza X11 Rozdzielacz 230V A1X0 H07BQ-F 3x1,5 5 * (szafa komunikacyjna) D58 Szafa sterownicza X11 Zasilacz UPS A1A1 H07BQ-F 3x4 5 * D59 Zasilacz UPS A1A1 Szafa sterownicza X11 H07BQ-F 3x4 5 * D60,60.1 Szafa sterownicza X11 Szafa PLC XA1X4 H07BQ-F 24x1,5 5 * D61 Szafa sterownicza X11 Szafa PLC XA1 H07BQ-F 7x1,5 5 * 132

133 D62 Szafa sterownicza X11 Rozdzielnia 500V-szafa 3 XA2 H07BQ-F 3x1,5 10 zostawić zapas przzy XA2 * D69 Szafa sterownicza X11 Szafa PLC XA1X5 H07BQ-F 12x1,5 5 * D79 Szafa sterownicza X11 Centralka pożarowa A7A1 H07BQ-F 3x1,5 5 * D80 Szafa sterownicza X11 Centralka pożarowa A7A1 H07BQ-F 7x1,5 5 * Numer Przewodu Od Do 133 Typ przewodu Liczba żył I przekrój [mm 2 ] Długość [m] E1 Transformator 25kVA A02TO Rozdzielnia 230/400V X03.1 H07BQ-F 4x6 5 * E2 Rozdzielnia 230/400V X03.1 Czujnik ogrzewania A03B1 YDY 3x1,5 5 * E3 Rozdzielnia 230/400V X03.1 Ogrzewanie w rozdzielni 6kV YDY 5x2,5 15 * (X01.1) 4x2,5 15 E4 Rozdzielnia 230/400V X03.1 Ogrzewanie korytarza n.n. YDY 4x2,5 15 * E5 Rozdzielnia 230/400V X03.1 Czujnik wentylacji A03B2 YDY 3x1,5 5 * E6 Rozdzielnia 230/400V X03.1 Wentylacja w rozdzielni 6kV YDY 4x1,5 12 * A03M1 E7 Rozdzielnia 230/400V X03.1 Wentylacja w części n.n. A03M2 YDY 4x1,5 10 * A03M3 E8 Rozdzielnia 230/400V X03.1 Wentylacja rozrusznika P1RA H07BQ-F 3x1,5 13 * X07.1 E8.1 Rozdzielnia 230/400V X03.1 Wentylacja rozrusznika P1RA H07BQ-F 4x1,5 13 * X07.1 E9 Rozdzielnia 230/400V X03.1 Wentylacja rozrusznika P1RB H07BQ-F 3x1,5 12 * X07.2 E9.1 Rozdzielnia 230/400V X03.1 Wentylacja rozrusznika P1RB H07BQ-F 4x1,5 12 * X07.2 E10 Rozdzielnia 230/400V X03.1 Wentylacja rozrusznika P1RC H07BQ-F 3x1,5 12 * X07.3 E10.1 Rozdzielnia 230/400V X03.1 Wentylacja rozrusznika P1RC H07BQ-F 4x1,5 12 * X07.3 Uwagi

134 E11 Rozdzielnia 230/400V X03.1 Wentylacja rozrusznika P1RD X07.4 H07BQ-F 3x1,5 11 * E11.1 Rozdzielnia 230/400V X03.1 Wentylacja rozrusznika P1RD H07BQ-F 4x1,5 11 * X07.4 E15 Rozdzielnia 230/400V X03.1 Oświetlenie w rozdzielni 6kV YDY 5x1,5 4x1,5 3x1, * * * E16 Rozdzielnia 230/400V X03.1 Oświetlenie korytarza n.n. YDY 5x1,5 4x1,5 3x1, * * * E18 Rozdzielnia 230/400V X03.1 Rozdzielnia 6kV pole 1 X01.1 H07BQ-F 3x1,5 15 * E19 Rozdzielnia 230/400V X03.1 Rozdzielnia 500V szafa 1 X02.1 H07BQ-F 3x1,5 7 * E20 Rozdzielnia 230/400V X03.1 Szafa zabezpieczeń X08 H07BQ-F 3x1,5 3 * E21 Rozdzielnia 230/400V X03.1 Element światłoczuły E1B1 H07BQ-F 3x1,5 10 * E22 Rozdzielnia 230/400V X03.1 Gniazdo wtykowe 16A XG4 YDY 5x1,5 10 * Numer Przewodu F1 (Pętla 1) F2 (Pętla 2) Od Do Typ przewodu Liczba żył i przekrój [mm 2 ] Długość [m] Centralka pożarowa A7A1 Czujniki - Puszka P1 YnTKSYekw 1x2x0,8 40 * Puszka P1 Centralka pożarowa A7A1 YnTKSYekw 1x2x0,8 5 * Centralka pożarowa A7A1 Puszka P2 YnTKSYekw 1x2x0,8 10 * Uwagi Numer Przewodu Od Do Typ przewodu Liczba żył i przekrój [mm 2 ] Długość [m] H1 Szafa PLC XA1 Rozdzielnia 500V szafa 3 XA2 PCF(HCS) 10 * 200/230 H7 Szafa PLC XA1 Szafa komunikacyjna XA0 6XV LH10 20 * H8 Szafa PLC XA1 Szafa komunikacyjna XA0 Wykonanie KWB 20 * Uwagi 134
