Część III Opis Przedmiotu Zamówienia-Specyfikacja urządzeń

Transkrypt

1 Część III Opis Przedmiotu Zamówienia-Specyfikacja urządzeń ISTOTNE PARAMETRY TECHNICZNE DLA URZĄDZEŃ LINII SORTOWNICZEJ W ZUOK W TRZEBIENIU. I. Dostawa przesiewarki mobilnej bębnowej do odpadów biodegradowalnych. wielkość oczka w sicie 20 mm wydajność od 35 do 80 m3/h silnik - napęd (silnik wysokoprężny) o mocy min. 34 KW - silnik spełniający wymogi UE w zakresie emisji spalin bęben przesiewacza parametry: - napęd bębna- silnik hydrauliczny, - długość bębna przesiewacza min mm, - poszycie bębna wykonane z jednolitego płaszcza stalowego o grubości od 6 do 8 mm średnica bębna od 1400 do 1800 mm, - płynna regulacja obrotów bębna z prędkością max. do 21obr./min - bęben wyposażony w szczotkę samoczyszczącą urządzenie wyposażone w system szybkiej wymiany bębna (max. Czas wymiany bębna do 30 min.) wyposażenie podzespołów sita w centralne listwy smarujące komora zasypowa zasobnika min. 3 m³, długość wrzutowa min mm, wysokość zasypu max mm taśma przenośnika podającego wsad na dnie zasobnika o szerokości min mm wyposażona w przekładki przenośnik wyrzutowy frakcji podsitowej: - długość od 2700 do 3300 mm - szerokość od 600 mm do 800 mm - prędkość posuwu od 1,2-2,4 m/s przenośnik wyrzutowy frakcji nadsitowej: - długość od 2700 do 3300 mm - szerokość od 600 mm do 800 mm Mobilne sito, na podwoziu kołowym, musi być przystosowane do poruszania po drogach publicznych z prędkością co najmniej 60 km/h i posiadać wymagane do rejestracji dokumenty.

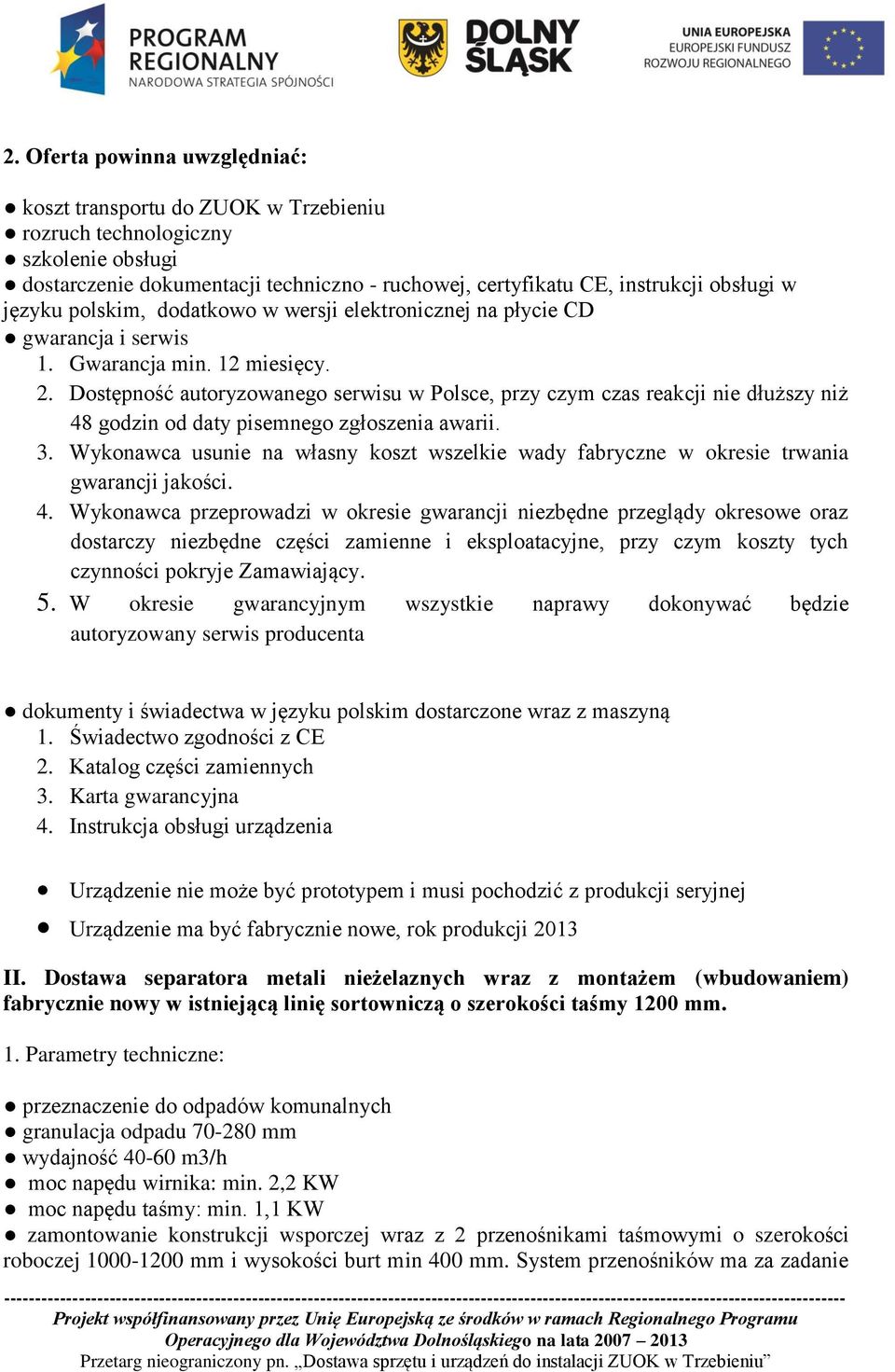

2 2. Oferta powinna uwzględniać: rozruch technologiczny gwarancja i serwis 1. Gwarancja min. 12 miesięcy. 2. Dostępność autoryzowanego serwisu w Polsce, przy czym czas reakcji nie dłuższy niż 48 godzin od daty pisemnego zgłoszenia awarii. 3. Wykonawca usunie na własny koszt wszelkie wady fabryczne w okresie trwania gwarancji jakości. 4. Wykonawca przeprowadzi w okresie gwarancji niezbędne przeglądy okresowe oraz dostarczy niezbędne części zamienne i eksploatacyjne, przy czym koszty tych czynności pokryje Zamawiający. 5. W okresie gwarancyjnym wszystkie naprawy dokonywać będzie autoryzowany serwis producenta dokumenty i świadectwa w języku polskim dostarczone wraz z maszyną 1. Świadectwo zgodności z CE 2. Katalog części zamiennych 3. Karta gwarancyjna 4. Instrukcja obsługi urządzenia Urządzenie nie może być prototypem i musi pochodzić z produkcji seryjnej II. Dostawa separatora metali nieżelaznych wraz z montażem (wbudowaniem) fabrycznie nowy w istniejącą linię sortowniczą o szerokości taśmy 1200 mm. przeznaczenie do odpadów komunalnych granulacja odpadu mm wydajność m3/h moc napędu wirnika: min. 2,2 KW moc napędu taśmy: min. 1,1 KW zamontowanie konstrukcji wsporczej wraz z 2 przenośnikami taśmowymi o szerokości roboczej mm i wysokości burt min 400 mm. System przenośników ma za zadanie

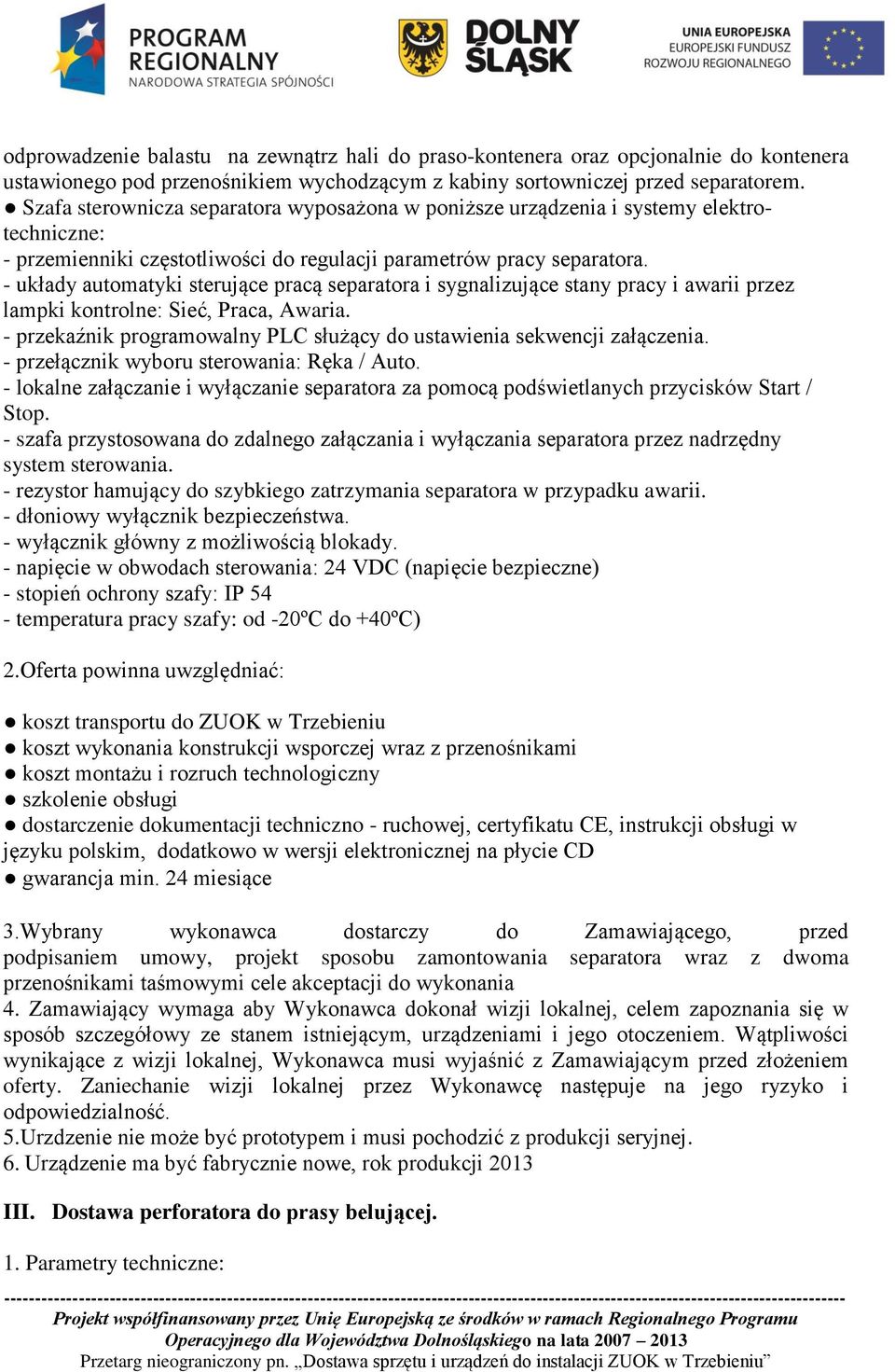

3 odprowadzenie balastu na zewnątrz hali do praso-kontenera oraz opcjonalnie do kontenera ustawionego pod przenośnikiem wychodzącym z kabiny sortowniczej przed separatorem. Szafa sterownicza separatora wyposażona w poniższe urządzenia i systemy elektrotechniczne: - przemienniki częstotliwości do regulacji parametrów pracy separatora. - układy automatyki sterujące pracą separatora i sygnalizujące stany pracy i awarii przez lampki kontrolne: Sieć, Praca, Awaria. - przekaźnik programowalny PLC służący do ustawienia sekwencji załączenia. - przełącznik wyboru sterowania: Ręka / Auto. - lokalne załączanie i wyłączanie separatora za pomocą podświetlanych przycisków Start / Stop. - szafa przystosowana do zdalnego załączania i wyłączania separatora przez nadrzędny system sterowania. - rezystor hamujący do szybkiego zatrzymania separatora w przypadku awarii. - dłoniowy wyłącznik bezpieczeństwa. - wyłącznik główny z możliwością blokady. - napięcie w obwodach sterowania: 24 VDC (napięcie bezpieczne) - stopień ochrony szafy: IP 54 - temperatura pracy szafy: od -20ºC do +40ºC) 2.Oferta powinna uwzględniać: koszt wykonania konstrukcji wsporczej wraz z przenośnikami koszt montażu i rozruch technologiczny gwarancja min. 24 miesiące 3.Wybrany wykonawca dostarczy do Zamawiającego, przed podpisaniem umowy, projekt sposobu zamontowania separatora wraz z dwoma przenośnikami taśmowymi cele akceptacji do wykonania 4. Zamawiający wymaga aby Wykonawca dokonał wizji lokalnej, celem zapoznania się w sposób szczegółowy ze stanem istniejącym, urządzeniami i jego otoczeniem. Wątpliwości wynikające z wizji lokalnej, Wykonawca musi wyjaśnić z Zamawiającym przed złożeniem oferty. Zaniechanie wizji lokalnej przez Wykonawcę następuje na jego ryzyko i odpowiedzialność. 5.Urzdzenie nie może być prototypem i musi pochodzić z produkcji seryjnej. 6. Urządzenie ma być fabrycznie nowe, rok produkcji 2013 III. Dostawa perforatora do prasy belującej.

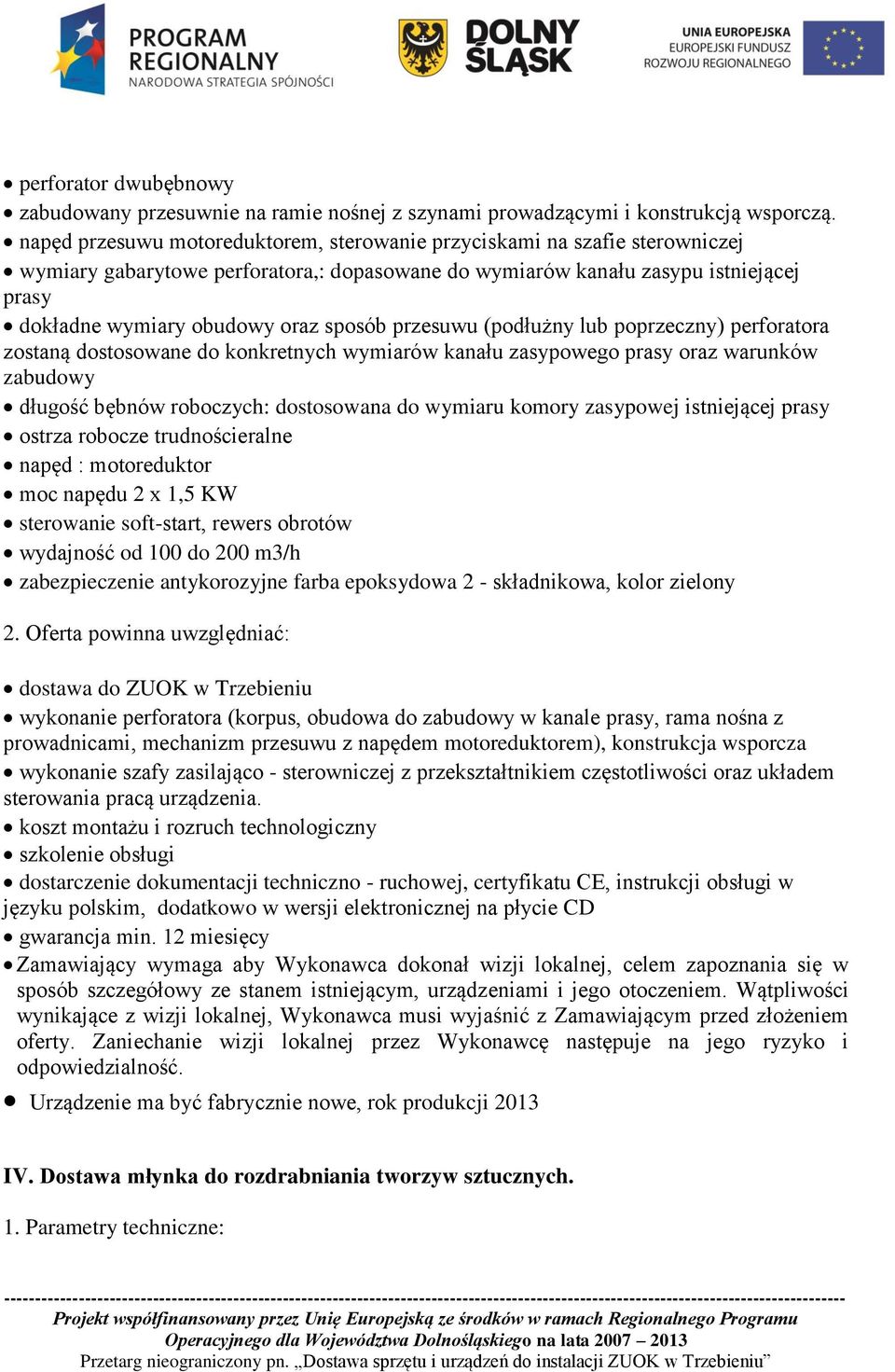

4 perforator dwubębnowy zabudowany przesuwnie na ramie nośnej z szynami prowadzącymi i konstrukcją wsporczą. napęd przesuwu motoreduktorem, sterowanie przyciskami na szafie sterowniczej wymiary gabarytowe perforatora,: dopasowane do wymiarów kanału zasypu istniejącej prasy dokładne wymiary obudowy oraz sposób przesuwu (podłużny lub poprzeczny) perforatora zostaną dostosowane do konkretnych wymiarów kanału zasypowego prasy oraz warunków zabudowy długość bębnów roboczych: dostosowana do wymiaru komory zasypowej istniejącej prasy ostrza robocze trudnościeralne napęd : motoreduktor moc napędu 2 x 1,5 KW sterowanie soft-start, rewers obrotów wydajność od 100 do 200 m3/h zabezpieczenie antykorozyjne farba epoksydowa 2 - składnikowa, kolor zielony 2. Oferta powinna uwzględniać: dostawa do ZUOK w Trzebieniu wykonanie perforatora (korpus, obudowa do zabudowy w kanale prasy, rama nośna z prowadnicami, mechanizm przesuwu z napędem motoreduktorem), konstrukcja wsporcza wykonanie szafy zasilająco - sterowniczej z przekształtnikiem częstotliwości oraz układem sterowania pracą urządzenia. koszt montażu i rozruch technologiczny szkolenie obsługi dostarczenie dokumentacji techniczno - ruchowej, certyfikatu CE, instrukcji obsługi w gwarancja min. 12 miesięcy Zamawiający wymaga aby Wykonawca dokonał wizji lokalnej, celem zapoznania się w sposób szczegółowy ze stanem istniejącym, urządzeniami i jego otoczeniem. Wątpliwości wynikające z wizji lokalnej, Wykonawca musi wyjaśnić z Zamawiającym przed złożeniem oferty. Zaniechanie wizji lokalnej przez Wykonawcę następuje na jego ryzyko i odpowiedzialność. IV. Dostawa młynka do rozdrabniania tworzyw sztucznych.

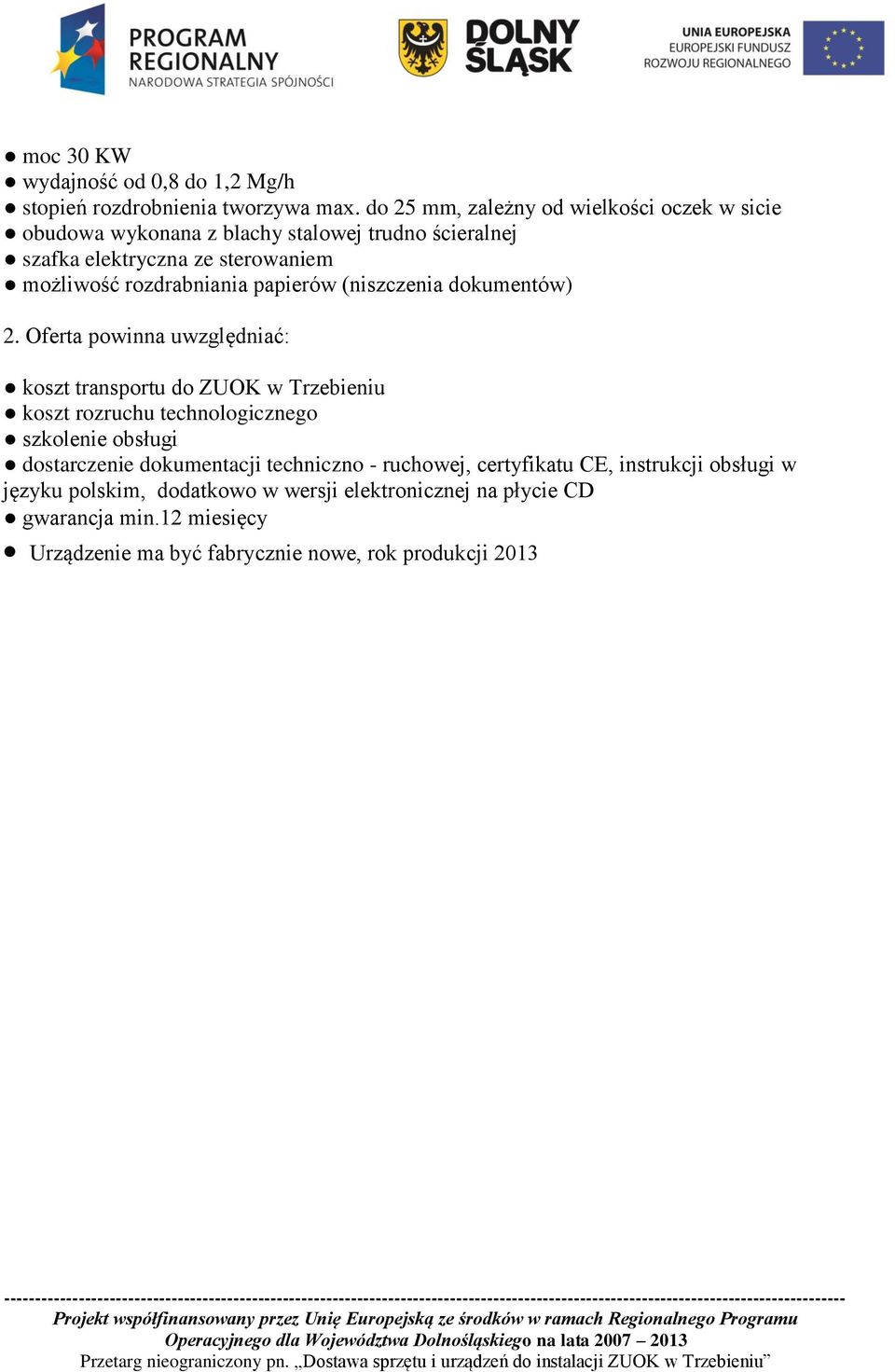

5 moc 30 KW wydajność od 0,8 do 1,2 Mg/h stopień rozdrobnienia tworzywa max. do 25 mm, zależny od wielkości oczek w sicie obudowa wykonana z blachy stalowej trudno ścieralnej szafka elektryczna ze sterowaniem możliwość rozdrabniania papierów (niszczenia dokumentów) 2. Oferta powinna uwzględniać: koszt rozruchu technologicznego gwarancja min.12 miesięcy
