Wyniki badań dla trasy kolejowej Warszawa - Poznań.

Transkrypt

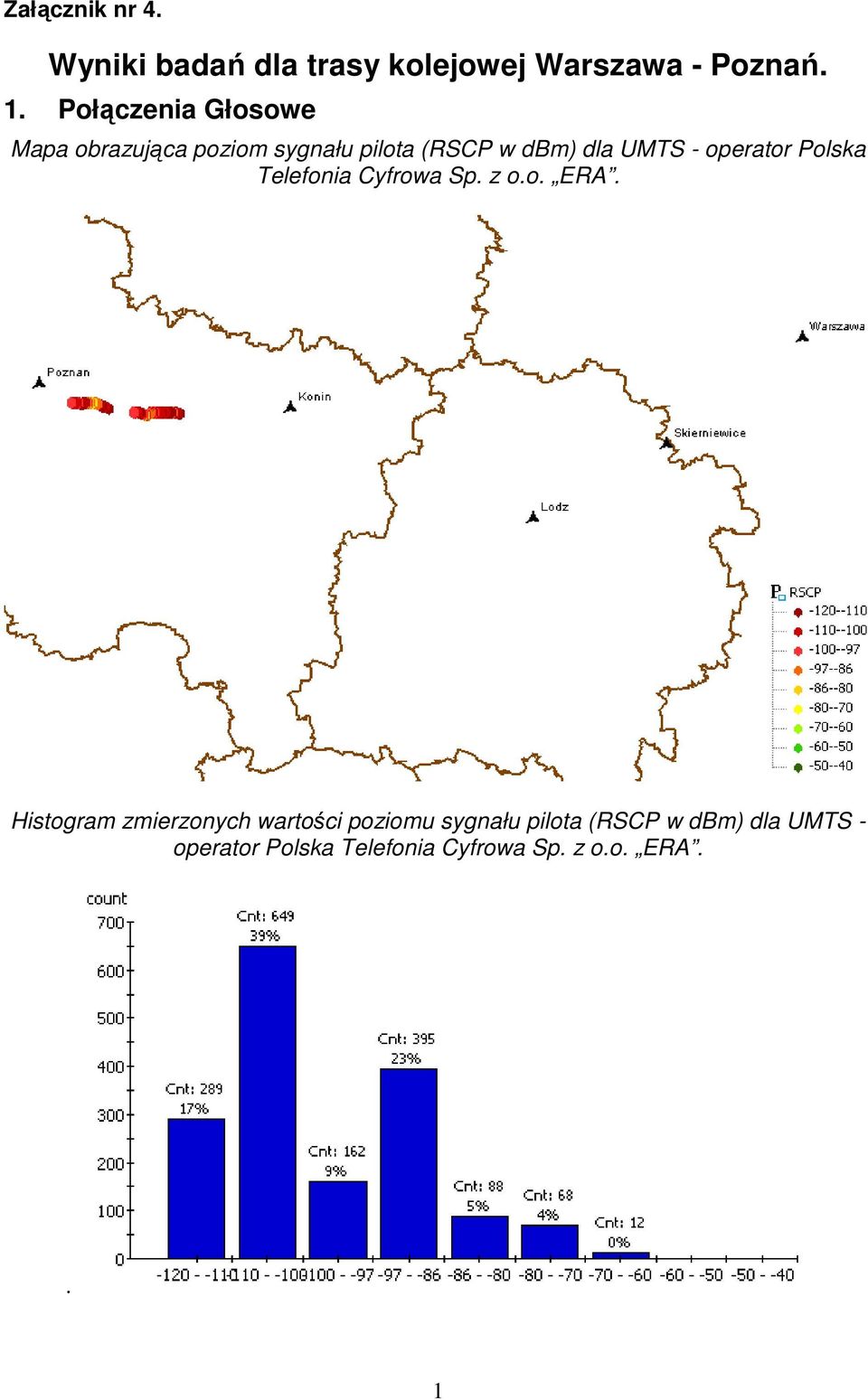

1 Załącznik nr 4. Wyniki badań dla trasy kolejowej Warszawa - Poznań. 1. Połączenia Głosowe Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA.. 1

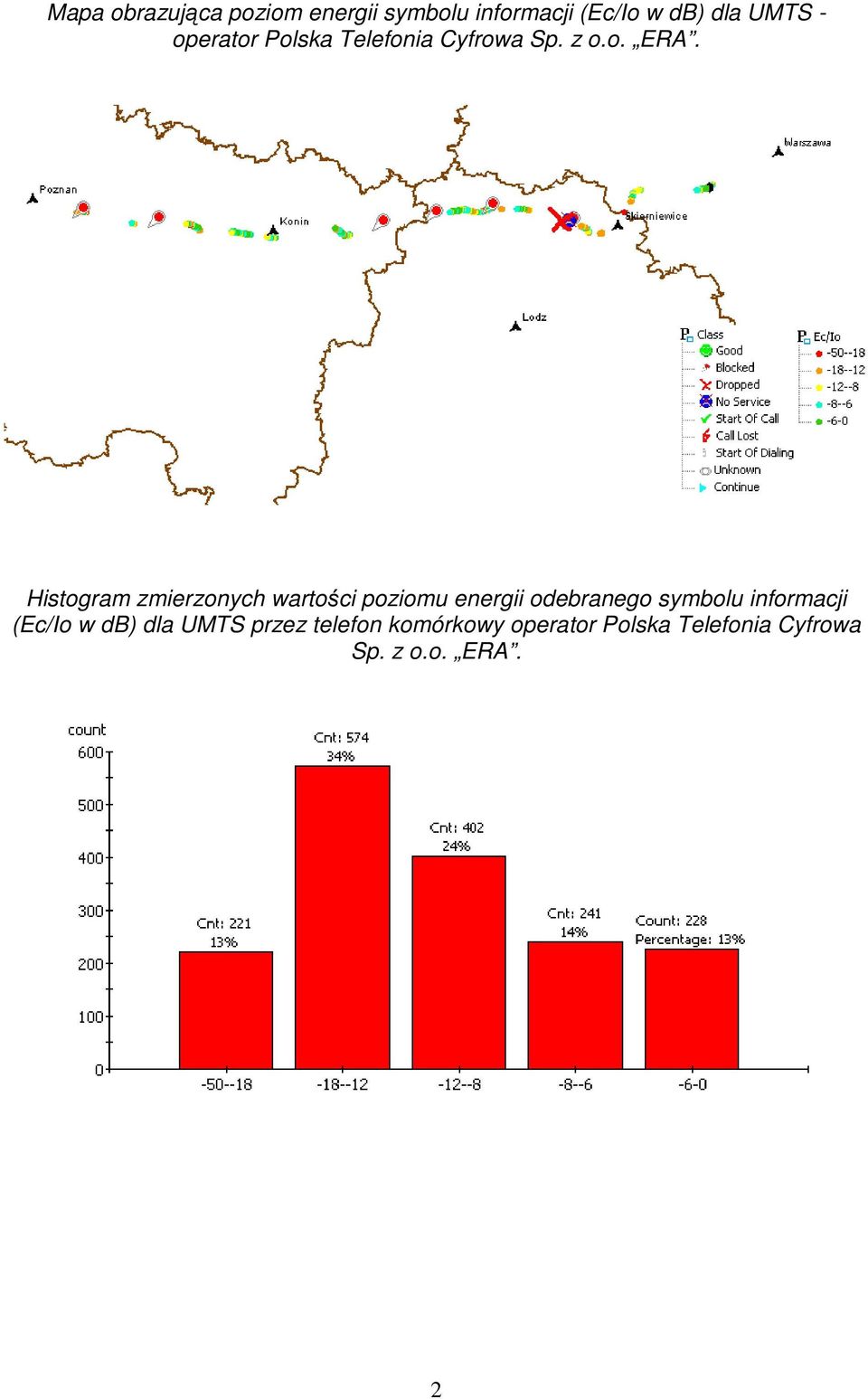

2 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. 2

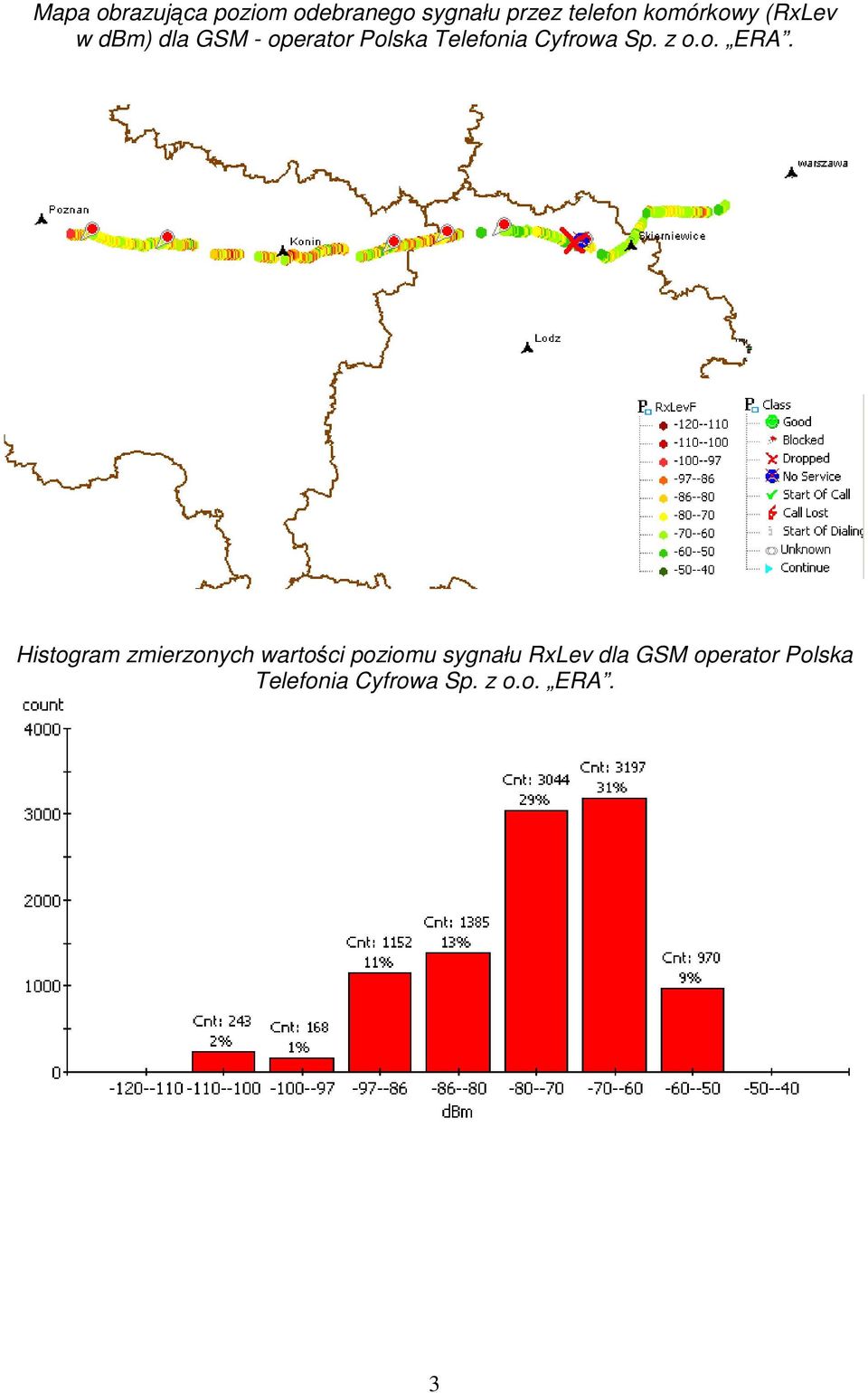

3 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. 3

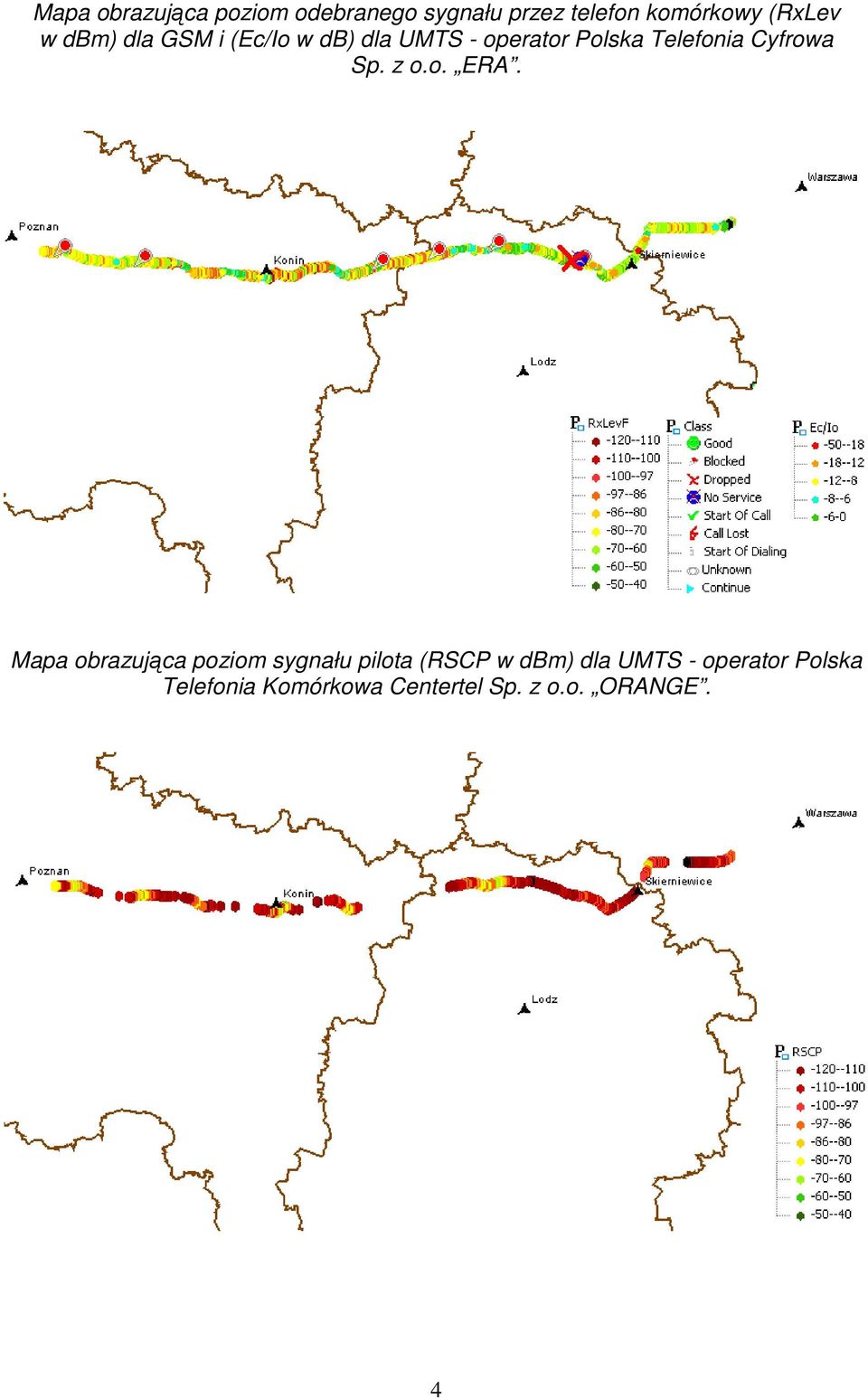

4 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 4

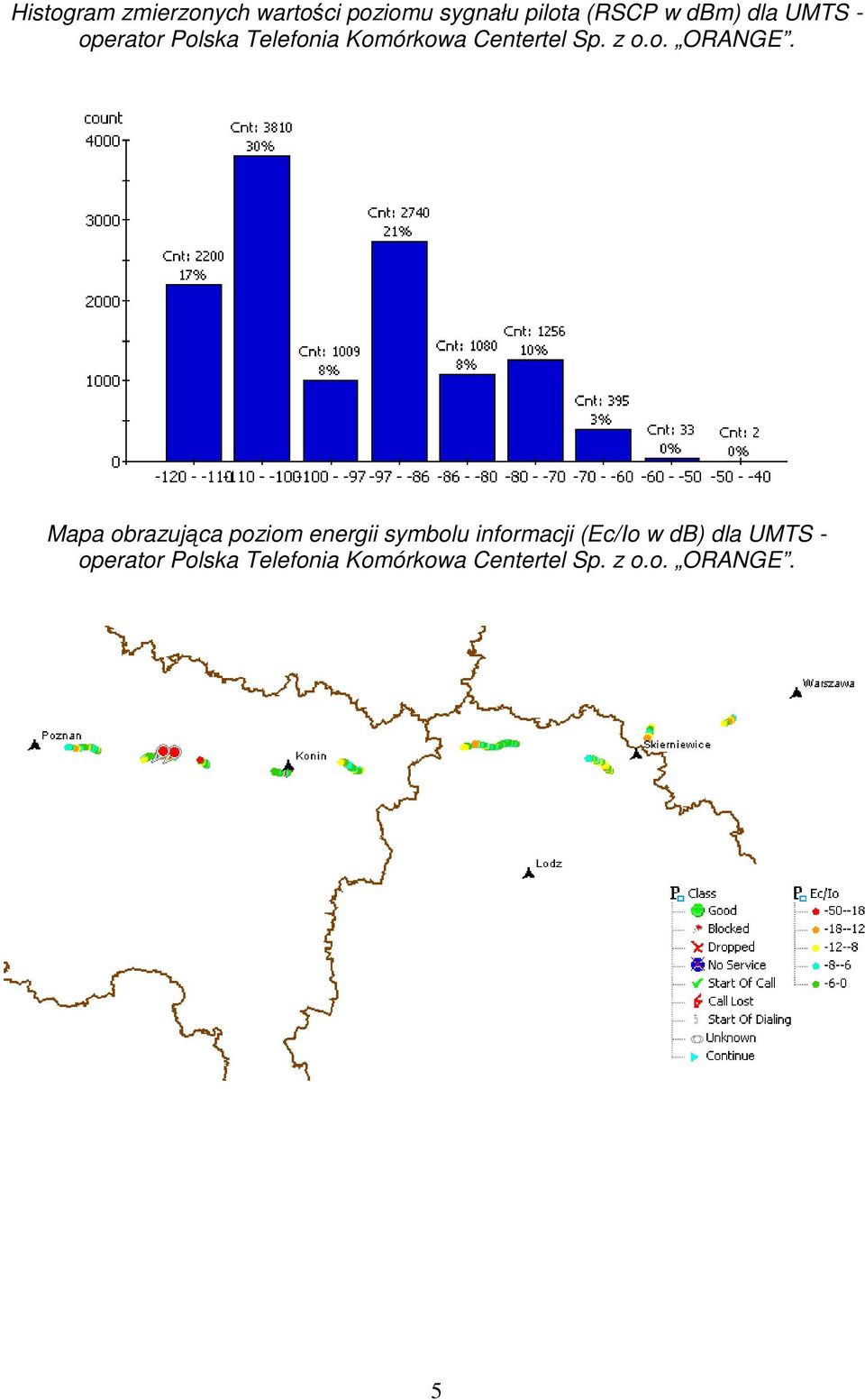

5 Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 5

6 Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 6

7 Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w dbm) dla UMTS - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 7

8 Mapa obrazująca poziom sygnału pilota (RSCP w db) dla UMTS - operator P4 Sp. z o.o. PLAY. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS - operator P4 Sp. z o.o. PLAY. 8

9 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla - operator P4 Sp. z o.o. PLAY. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator P4 Sp. z o.o. PLAY. 9

10 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator P4 Sp. z o.o. PLAY. Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla - operator P4 Sp. z o.o. PLAY w sieci operatora Polkomtel S.A. PLUS. 10

11 Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator P4 Sp. z o.o. PLAY. Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS - operator P4 Sp. z o.o. PLAY. 11

12 Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS - operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS - operator Polkomtel S.A. PLUS. 12

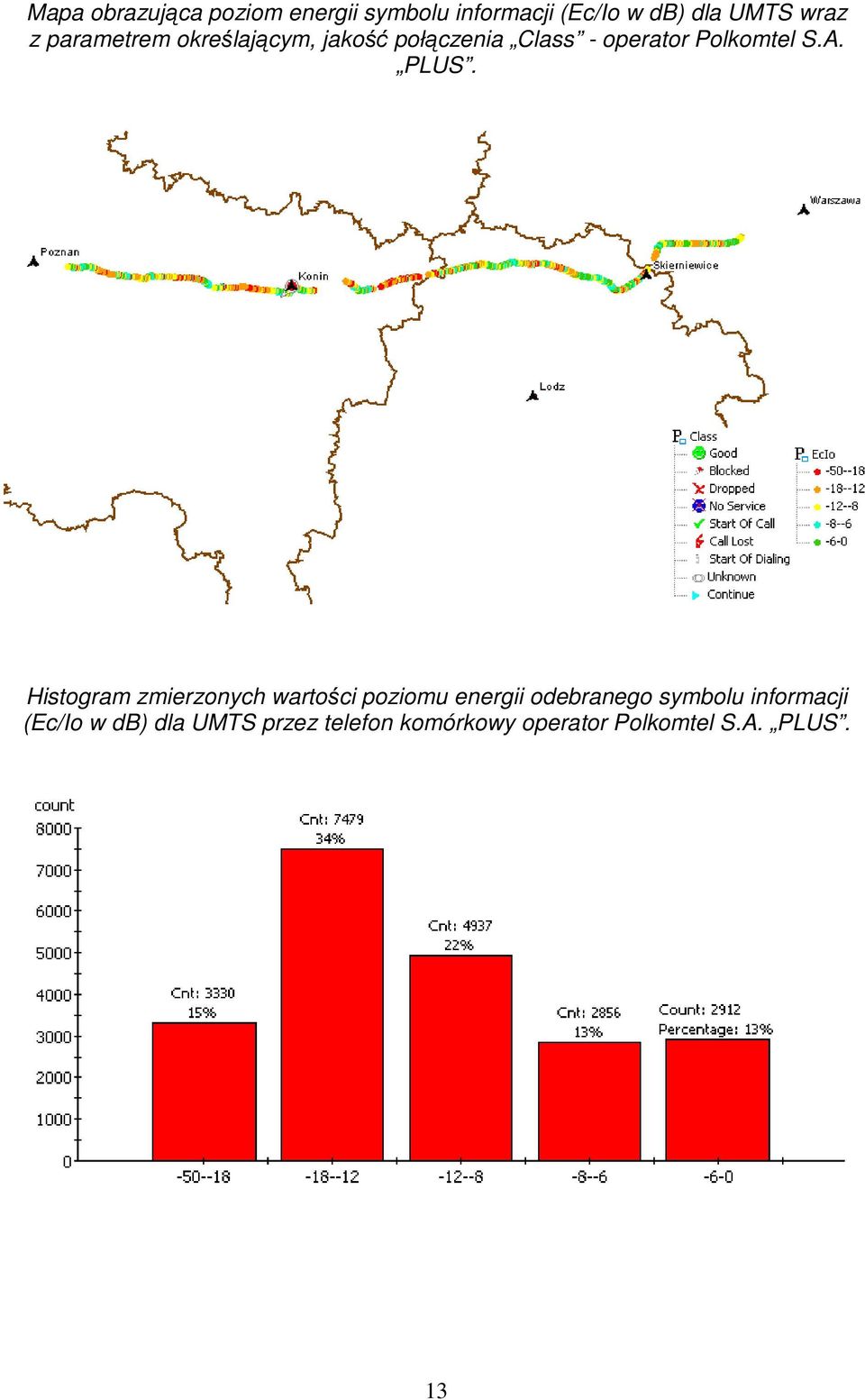

13 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS wraz z parametrem określającym, jakość połączenia Class - operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polkomtel S.A. PLUS. 13

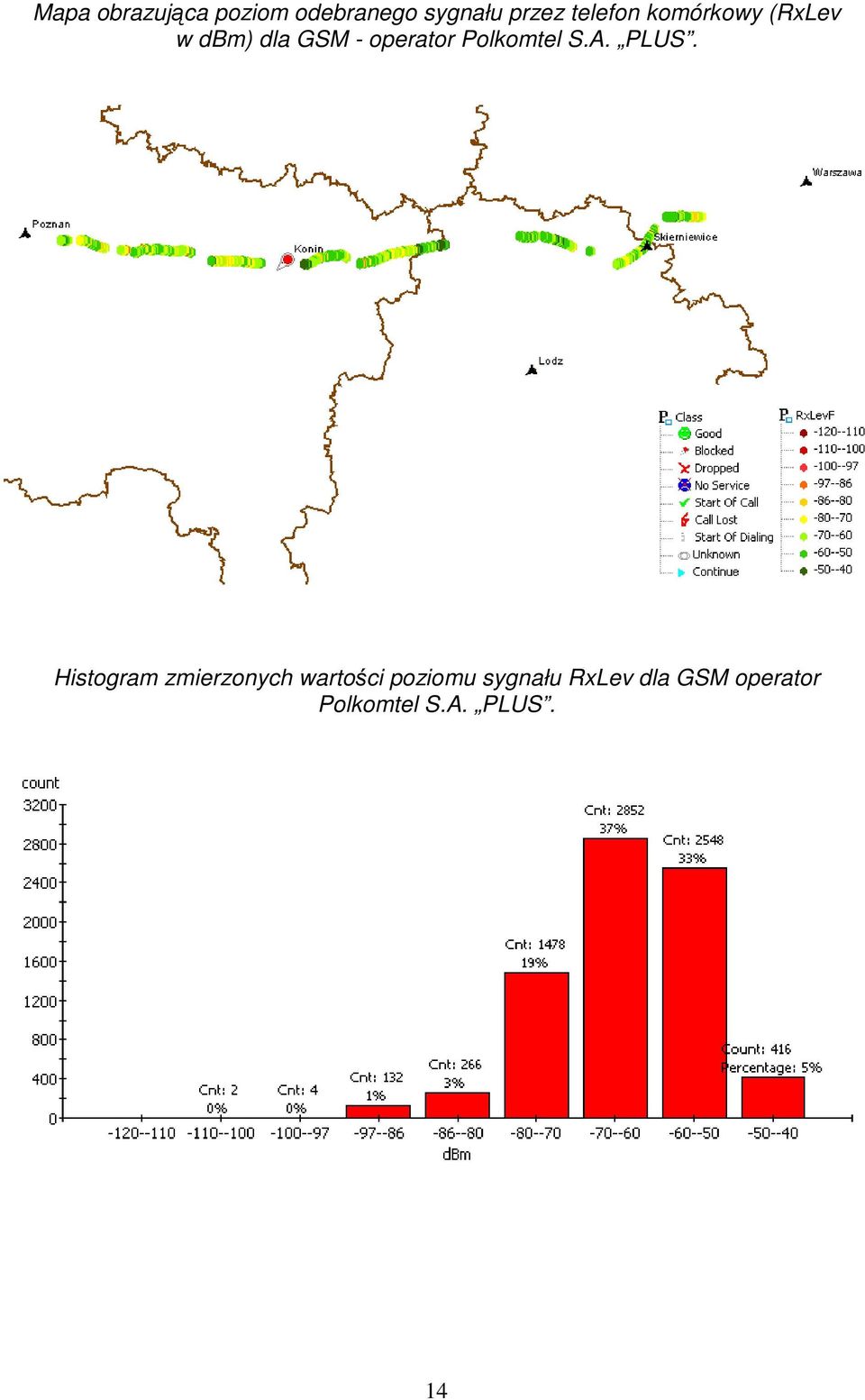

14 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polkomtel S.A. PLUS. 14

15 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS - operator Polkomtel S.A. PLUS. Analizując wyniki przeprowadzonych pomiarów poziomu energii odebranego symbolu informacji Ec/Io (db) dla UMTS i poziomu odebranego sygnału RxLev (dbm) dla GSM na trasie kolejowej Warszawa - Poznań zaobserwowano, Ŝe odebrane sygnały są na poziomie umoŝliwiającym poprawną pracę telefonów komórkowych w standardzie GSM 900/1800 lub UMTS. Załączone histogramy obrazują rozkład procentowy zarejestrowanych poziomów sygnałów dla poszczególnych standardów i operatorów. Większość próbek sygnału pilota RSCP zarejestrowano na poziomie poniŝej - 90 dbm, co moŝe skutkować pracą telefonu tylko w standardzie GSM. Prawie połowa zarejestrowanych próbek sygnałów Ec/Io znajduje się na poziomie poniŝej -12 db, co moŝe skutkować brakiem moŝliwości nawiązania połączenia w standardzie UMTS. Około 90 % zarejestrowanych próbek sygnału RxLev osiąga wartości powyŝej - 97 dbm, co umoŝliwia wykonanie połączenia w standardzie GSM. Reasumując naleŝy uznać, Ŝe trasa kolejowa Warszawa - Poznań jest dobrze pokryte sygnałem telefonii komórkowej GSM trzech operatorów (około 90% połączeń została wykonana w tym standardzie). Jedynie operator sieci PLAY nie ma wystarczającego pokrycia badanej trasy, dlatego teŝ znaczną część połączeń w standardzie GSM w sieci PLAY zrealizowano z wykorzystaniem infrastruktury operatora sieci PLUS. 15

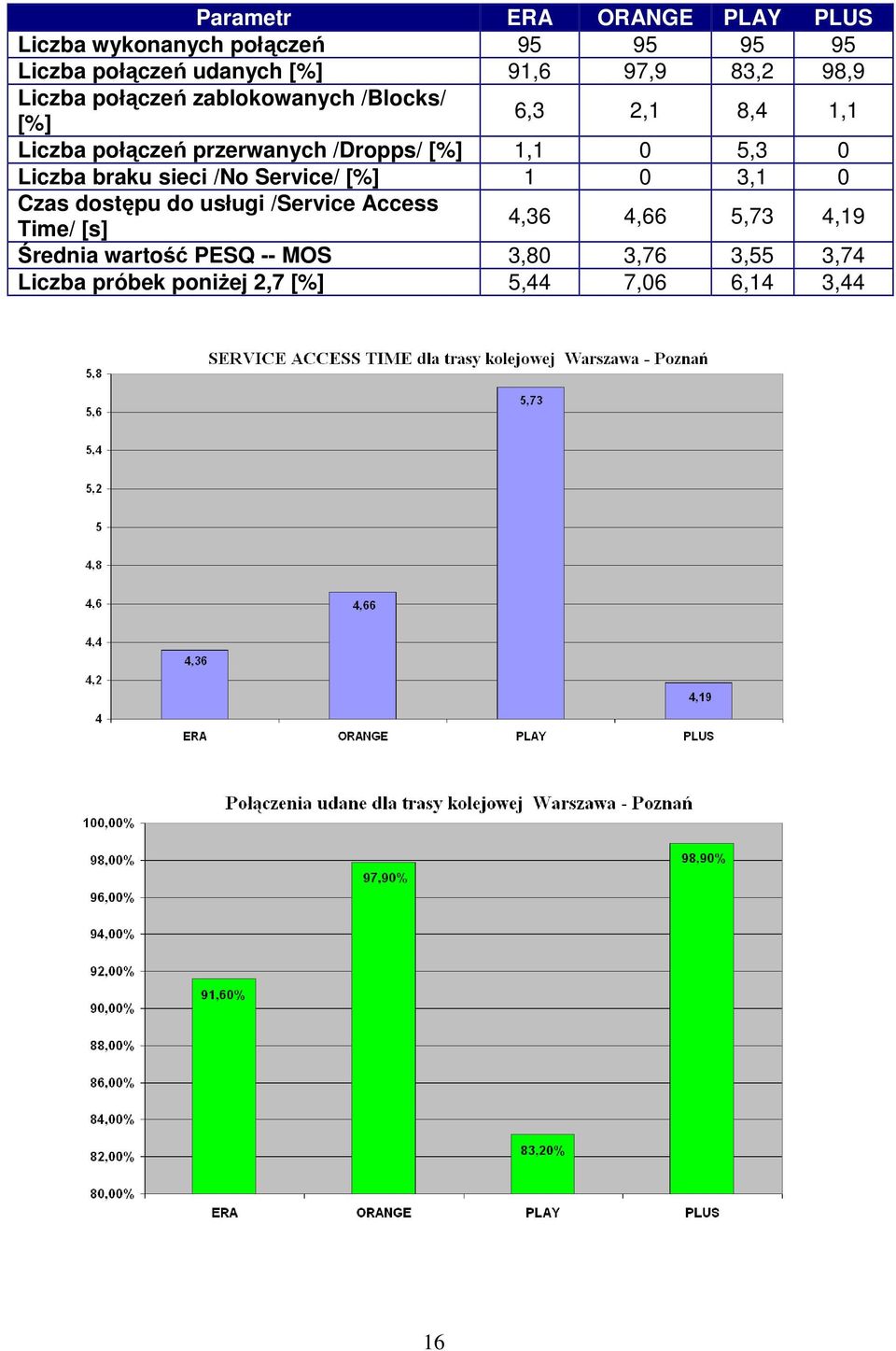

16 Parametr ERA ORANGE PLAY PLUS Liczba wykonanych połączeń Liczba połączeń udanych [%] 91,6 97,9 83,2 98,9 Liczba połączeń zablokowanych /Blocks/ [%] 6,3 2,1 8,4 1,1 Liczba połączeń przerwanych /Dropps/ [%] 1,1 0 5,3 0 Liczba braku sieci /No Service/ [%] 1 0 3,1 0 Czas dostępu do usługi /Service Access Time/ [s] 4,36 4,66 5,73 4,19 Średnia wartość PESQ -- MOS 3,80 3,76 3,55 3,74 Liczba próbek poniŝej 2,7 [%] 5,44 7,06 6,14 3,44 16

17 17

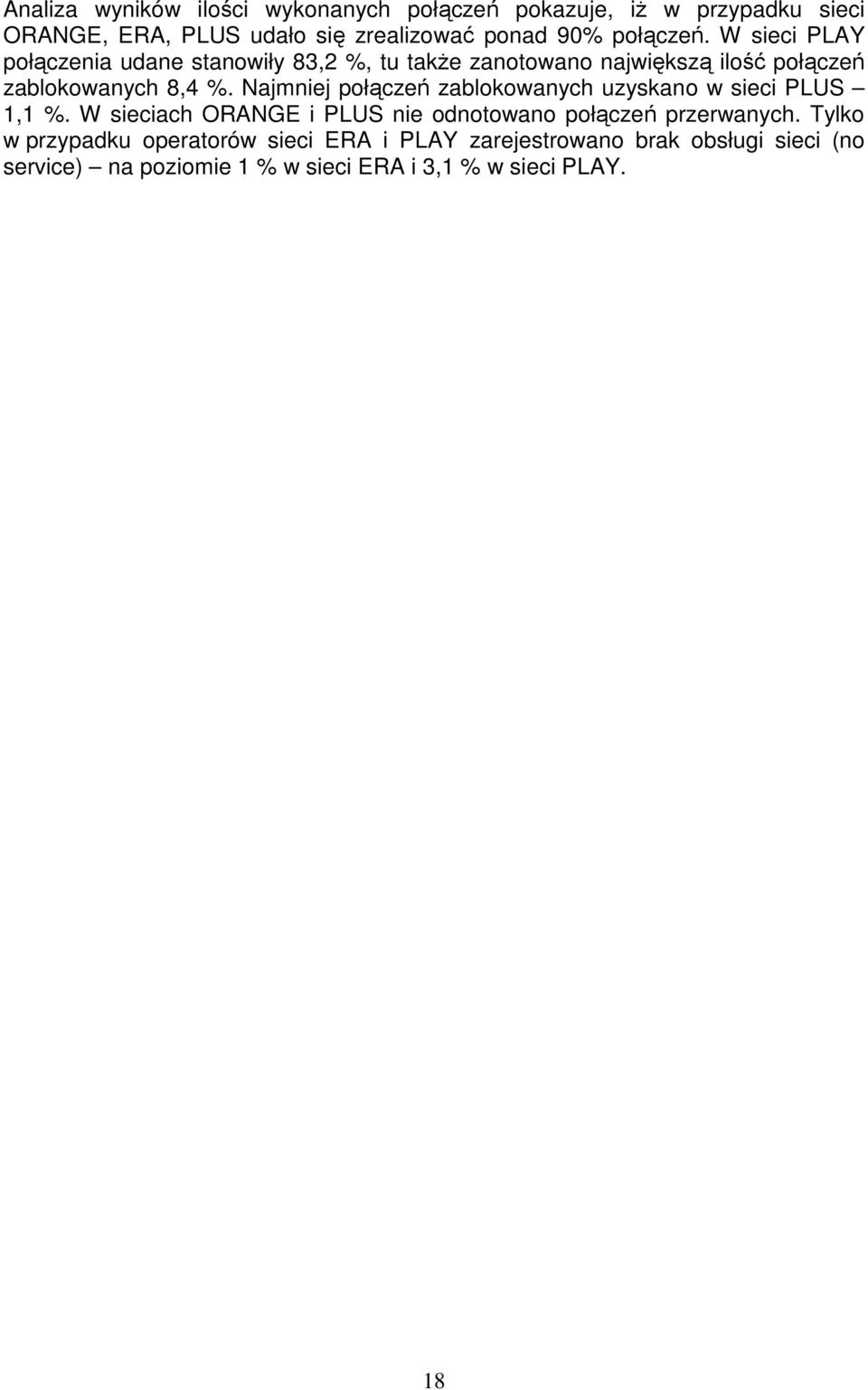

18 Analiza wyników ilości wykonanych połączeń pokazuje, iŝ w przypadku sieci ORANGE, ERA, PLUS udało się zrealizować ponad 90% połączeń. W sieci PLAY połączenia udane stanowiły 83,2 %, tu takŝe zanotowano największą ilość połączeń zablokowanych 8,4 %. Najmniej połączeń zablokowanych uzyskano w sieci PLUS 1,1 %. W sieciach ORANGE i PLUS nie odnotowano połączeń przerwanych. Tylko w przypadku operatorów sieci ERA i PLAY zarejestrowano brak obsługi sieci (no service) na poziomie 1 % w sieci ERA i 3,1 % w sieci PLAY. 18

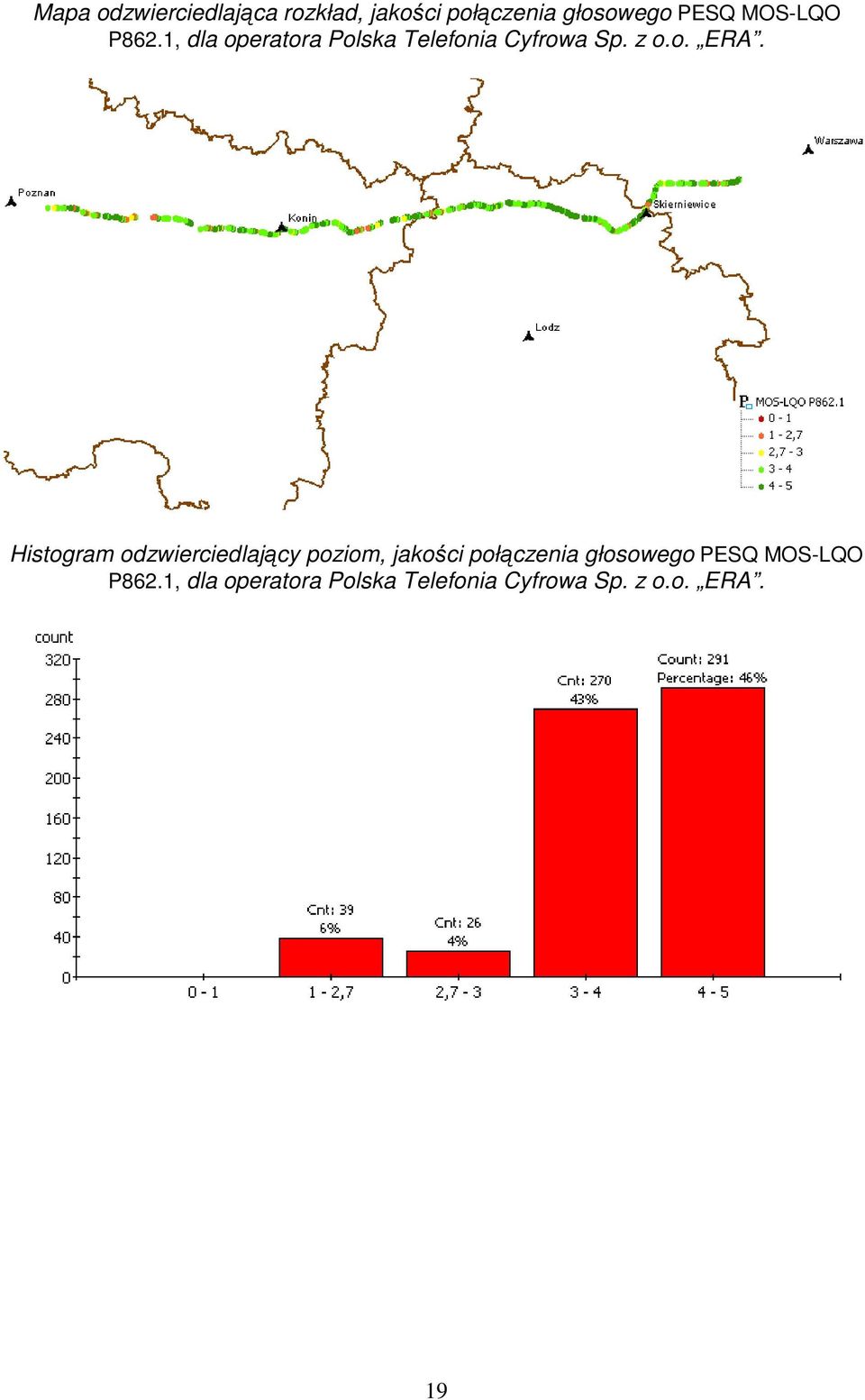

19 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Cyfrowa Sp. z o.o. ERA. 19

20 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 20

21 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora P4 Sp. z o.o. PLAY. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora P4 Sp. z o.o. PLAY. 21

22 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polkomtel S.A. PLUS. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polkomtel S.A. PLUS. Na powyŝszych mapach i histogramach przedstawiono parametr PESQ MOS-LQO P862.1 mówiący o jakości połączenia głosowego. Najlepszą, jakość połączeń zaobserwowano w sieci ERA średnia wartość 3,80. Wartość 3,76 osiągnął ORANGE, zbliŝony wynik uzyskał równieŝ PLUS 3,74. NajniŜej sklasyfikowano PLAY z wynikiem 3,55. Na klasyfikację duŝy wpływ mają próbki o wartościach poniŝej 2,7 (bardzo zła jakość przesyłanego sygnału mowy). Najlepiej wypadła tu sieć PLUS z wynikiem 3,44 %, najsłabiej ORANGE 7,06 %. 22

23 2. Transmisja Danych Sumaryczna liczba wykonanych sesji pomiarowych Parametr ERA ORANGE PLAY PLUS Średnia liczba sesji udanych [%] 88,37 93,18 64,81 86,36 Średnia liczba sesji nieudanych /Apl. Error/ [%] 9,3 6,82 29,62 13,64 Średnia liczba sesji przerwanych /Dropps/ [%] 2,33 0 5,57 0 Czas zestawienia połączenia /Dialup Time/ [s] 14,78 14,15 12,43 12,32 Średni czas otwierania strony [s] 5,32 6,33 2,41 5,72 Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Sumaryczna liczba wykonanych połączeń do serwera FTP 4,08 4,40 2,88 4,16 3,06 2,13 2,17 2,16 3,13 2,97 4,41 3,55 4,73 5,57 3,63 5, Średnia liczba połączeń udanych [%] 95, , Średnia liczba połączeń nieudanych [%] 4,88 0 6,82 0 Średni czas pobierania danych z serwera FTP [s] (1MB) 61,75 51,39 25,51 54,29 Średnia prędkość pobierania danych [kbit/s] 377,45 382,95 456,45 353,8 Sumaryczna liczba wykonanych połączeń do serwera pocztowego Średnia liczba połączeń udanych [%] 95,12 97,67 90,91 97,73 Średnia liczba połączeń nieudanych [%] 4,88 2,33 9,09 2,27 Średnia prędkość ściągania poczty [kbit/s] 139,65 147,85 199,4 160,05 Średnia prędkość wysyłania poczty [kbit/s] 92,55 84,35 81,10 54,85 23

24 24

25 Uśrednione i sumaryczne wyniki badań jakości transmisji danych na trasie kolejowej Warszawa - Poznań. Czas [s] ERA ORANGE PLAY PLUS Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] 25

26 26

27 27

28 Podczas badania jakości transmisji danych w sieciach GSM i UMTS poszczególnych operatorów na trasie kolejowej Warszawa Poznań wykonano łącznie 43 sesje pomiarowe w sieci operatora ERA, 44 w sieci operatora ORANGE, 54 w sieci operatora PLAY oraz 44 w sieci operatora PLUS. Zgromadzone wyniki wykorzystano do przygotowania statystyki sesji: udanych, blokowanych, przerwanych (niewykonanie któregokolwiek z kroków scenariusza pomiarowego, tzw. błąd aplikacji). Najwięcej udanych sesji 93,18 % uzyskano w sieci ORANGE, najmniej 64,81 % w sieci PLAY. W sieciach ORANGE oraz PLUS nie odnotowano przerwanych sesji pomiarowych, w sieciach ERA i PLAY zarejestrowano odpowiednio 2,33 % i 5,57% sesji przerwanych. NajdłuŜsze czasy zestawiania połączeń zaobserwowano w sieciach ERA i ORANGE około 14 s, najkrótsze w PLUS i PLAY około 12 s. Połączenie do stron www Badanie polegało na wyświetlenie pięciu, tych samy dla kaŝdego z operatorów stron WWW. Najkrótsze czasy zaobserwowano w sieci PLAY. Pozostali operatorzy uzyskali czasy na zbliŝonym poziomie. Połączenia do serwera ftp Wykonano 41 połączeń z serwerem FTP w sieciach ORANGE i ERA, 44 w sieciach PLUS i PLAY. Analizując otrzymane wyniki zaobserwowano 100 % skuteczność połączeń w sieciach ORANGE i PLUS, w sieciach ERA i PLAY odpowiednio 95,12% i 93,18 %. Pod względem czasu pobierania danych z serwera FTP najlepiej wypadła sieć PLAY ze średnim wynikiem 25,51 s, kolejny czas uzyskały sieci ORANGE 51,39 s, PLUS 54,29 s, najsłabiej wypadła ERA ze średnim czasem 61,75 s. Średnie prędkości pobierania pliku 1 MB z serwera FTP wahają się od 456,45 kbit/s w sieci PLAY, przez 382,95 kbit/s w sieci operatora ORANGE, 377,45 kbit/s w sieci operatora ERA do 353,8 kbit/s w sieci operatora PLUS. Połączenia z serwerem pocztowym W sieci ORANGE wykonano 43 połączenia z serwerem poczty, w sieci ERA 41, w PLUS i PLAY 44 połączenia. NajniŜszy wskaźnik połączeń udanych zaobserwowano w sieci PLAY 90,91 %, pozostali operatorzy osiągnęli wyniki na zbliŝonym poziomie: 95 97%. NajwyŜsze średnie prędkości pobierania poczty z załącznikiem 1 MB, rzędu 199,4 kbit/s uzyskano w sieci PLAY, pozostali operatorzy uzyskali wyniki: PLUS 160,05 kbit/s, ORANGE 147,85 kbit/s, ERA 139,65 kbit/s. NajwyŜsze średnie prędkości wysyłania poczty z załącznikiem 1 MB uzyskano w sieci ERA 92,55 kbit/s, następną wartość na poziomie 84,35 kbit/s zarejestrowano w sieci ORANGE, w sieci PLAY średnia prędkość wyniosła 81,1 kbit/s, najwolniej bo z prędkością 54,85 kbit/s wysyłano pocztę w sieci PLUS. 28
