Wyniki badań dla trasy kolejowej Warszawa - Wrocław.

Transkrypt

1 Załącznik nr 1. Wyniki badań dla trasy kolejowej Warszawa - Wrocław. 1. Połączenia Głosowe Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. 1

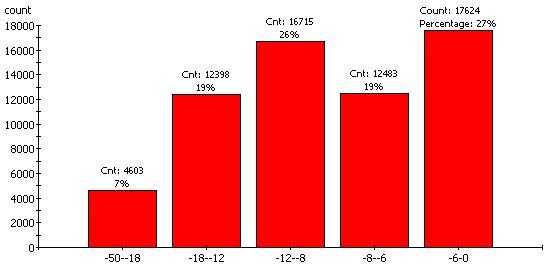

2 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w dbm) dla UMTS - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. v 2

3 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. 3

4 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w dbm) dla UMTS - operator Polska Telefonia Cyfrowa Sp. z o.o. ERA. Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 4

5 Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 5

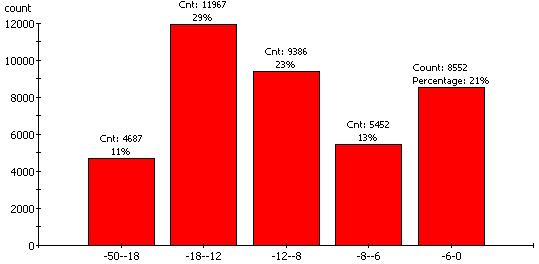

6 Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 6

7 Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS - operator Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 7

8 Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS - operator P4 Sp. z o.o. PLAY. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS - operator P4 Sp. z o.o. PLAY. 8

9 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS - operator P4 Sp. z o.o. PLAY. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator P4 Sp. z o.o. PLAY. 9

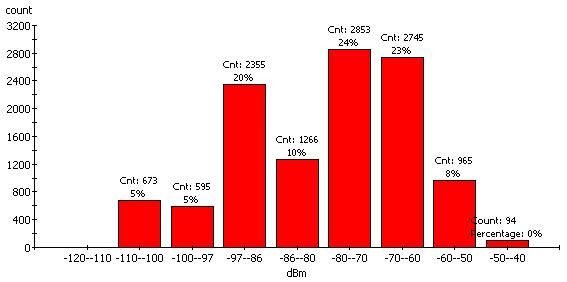

10 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator P4 Sp. z o.o. PLAY. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator P4 Sp. z o.o. PLAY. 10

11 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator P4 Sp. z o.o. PLAY w sieci operatora Polkomtel S.A. PLUS. Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS - operator P4 Sp. z o.o. PLAY. 11

12 Mapa obrazująca poziom sygnału pilota (RSCP w dbm) dla UMTS - operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu sygnału pilota (RSCP w dbm) dla UMTS - operator Polkomtel S.A. PLUS. 12

13 Mapa obrazująca poziom energii symbolu informacji (Ec/Io w db) dla UMTS wraz z parametrem określającym, jakość połączenia Class - operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu energii odebranego symbolu informacji (Ec/Io w db) dla UMTS przez telefon komórkowy operator Polkomtel S.A. PLUS. 13

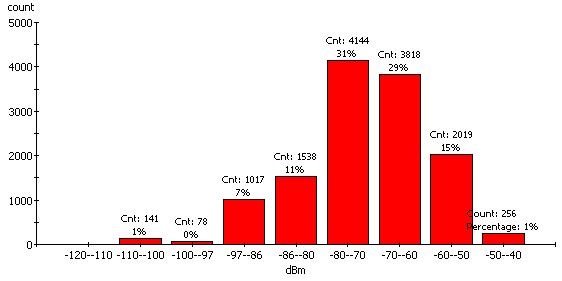

14 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM - operator Polkomtel S.A. PLUS. Histogram zmierzonych wartości poziomu sygnału RxLev dla GSM operator Polkomtel S.A. PLUS. 14

15 Mapa obrazująca poziom odebranego sygnału przez telefon komórkowy (RxLev w dbm) dla GSM i (Ec/Io w db) dla UMTS - operator Polkomtel S.A. PLUS. Analizując wyniki przeprowadzonych pomiarów poziomu energii odebranego symbolu informacji Ec/Io (db) dla UMTS i poziomu odebranego sygnału RxLev (dbm) dla GSM na trasie kolejowej Warszawa - Wrocław zaobserwowano, Ŝe odebrane sygnały są na poziomie umoŝliwiającym poprawną pracę telefonów komórkowych w standardzie GSM 900/1800 lub UMTS. Załączone histogramy obrazują rozkład procentowy zarejestrowanych poziomów sygnałów dla poszczególnych standardów i operatorów. Większość próbek sygnału pilota RSCP zarejestrowano na poziomie poniŝej -90 dbm, co moŝe skutkować pracą telefonu tylko w standardzie GSM. Prawie połowa zarejestrowanych próbek sygnałów Ec/Io znajduje się na poziomie poniŝej -12 db, co moŝe skutkować brakiem moŝliwości nawiązania połączenia w standardzie UMTS. Około 90 % zarejestrowanych próbek sygnału RxLev osiąga wartości powyŝej -97 dbm co umoŝliwia wykonanie połączenia w standardzie GSM. Reasumując naleŝy uznać, Ŝe trasa kolejowa Warszawa - Wrocław jest dobrze pokryte sygnałem telefonii komórkowej GSM trzech operatorów (około 90% połączeń została wykonana w tym standardzie). Jedynie operator sieci PLAY nie ma wystarczającego pokrycia badanej trasy, dlatego teŝ znaczną część połączeń w standardzie GSM w sieci PLAY zrealizowano z wykorzystaniem infrastruktury operatora sieci PLUS. 15

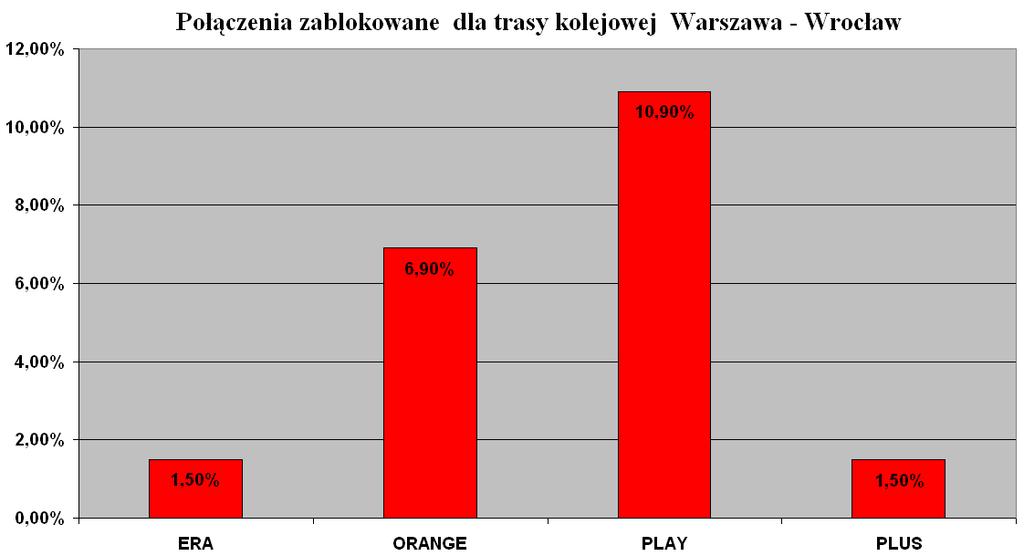

16 Parametr ERA ORANGE PLAY PLUS Liczba wykonanych połączeń Liczba połączeń udanych [%] 93,6 90,1 78,7 91,7 Liczba połączeń zablokowanych /Blocks/ [%] 1,5 6,9 10,9 1,5 Liczba połączeń przerwanych /Dropps/ [%] 4,9 2 5,7 6,8 Liczba braku sieci /No Service/ [%] 0 1 4,7 0 Czas dostępu do usługi /Service Access Time/ [s] 12,27 11,17 13, Średnia wartość PESQ -- MOS 3,76 3,84 3,62 3,70 Liczba próbek poniŝej 2,7 [%] 7 5,18 5,83 2,83 16

17 17

18 Analiza wyników ilości wykonanych połączeń pokazuje, iŝ w przypadku sieci ORANGE, ERA, PLUS udało się zrealizować ponad 90% połączeń. W sieci PLAY połączenia udane stanowiły 78,7 %, tu takŝe zanotowano największą ilość połączeń zablokowanych 10,9 %. Najmniej połączeń zablokowanych uzyskano w sieciach ERA oraz PLUS 1,5 %. Sieć ORANGE miała najmniejszą liczbę połączeń przerwanych 2%. Tylko w przypadku operatorów sieci ORANGE i PLAY zarejestrowano brak obsługi sieci (no service) na poziomie 1 % w sieci ORANGE i 5,7 % w sieci PLAY. 18

19 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Cyfrowa Sp. z o.o. ERA. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Cyfrowa Sp. z o.o. ERA. 19

20 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polska Telefonia Komórkowa Centertel Sp. z o.o. ORANGE. 20

21 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora P4 Sp. z o.o. PLAY. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora P4 Sp. z o.o. PLAY. 21

22 Mapa odzwierciedlająca rozkład, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polkomtel S.A. PLUS. Histogram odzwierciedlający poziom, jakości połączenia głosowego PESQ MOS-LQO P862.1, dla operatora Polkomtel S.A. PLUS. 22

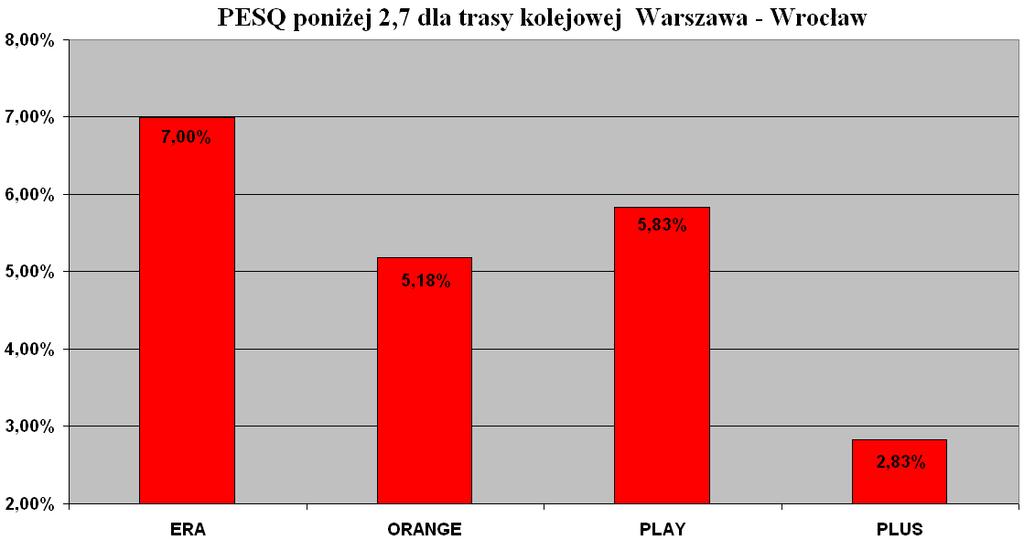

23 Na powyŝszych mapach i histogramach przedstawiono parametr PESQ MOS-LQO P862.1 mówiący o jakości połączenia głosowego. Najlepszą jakość połączeń zaobserwowano w sieci ORANGE średnia wartość 3,84. Wartość 3,76 osiągnęła ERA, zbliŝony wynik uzyskał równieŝ PLUS 3,7. NajniŜej sklasyfikowano PLAY z wynikiem 3,62. Na klasyfikację duŝy wpływ mają próbki o wartościach poniŝej 2,7 (bardzo zła jakość przesyłanego sygnału mowy). Najlepiej wypadła tu sieć PLUS z wynikiem 2,83%, najsłabiej ERA 7 %. 23

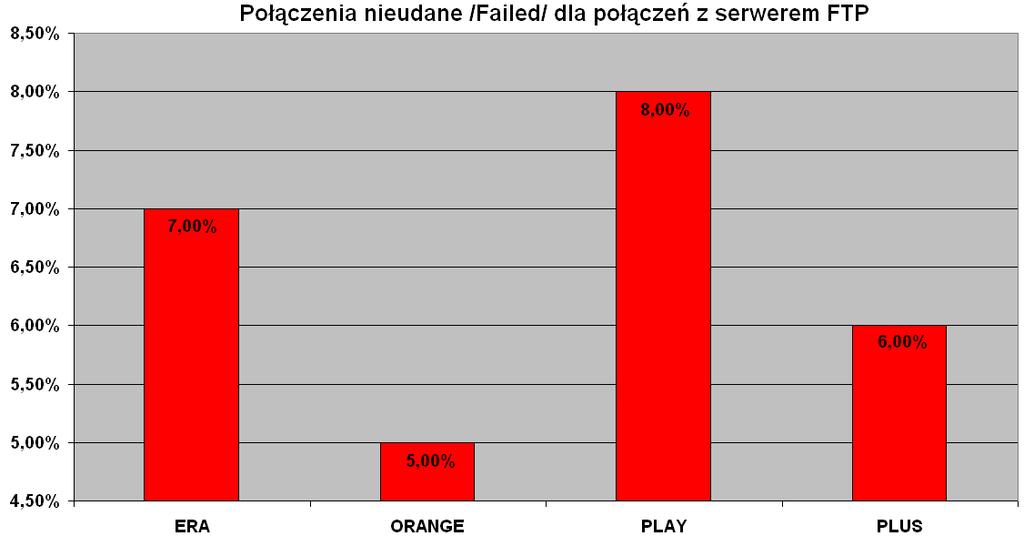

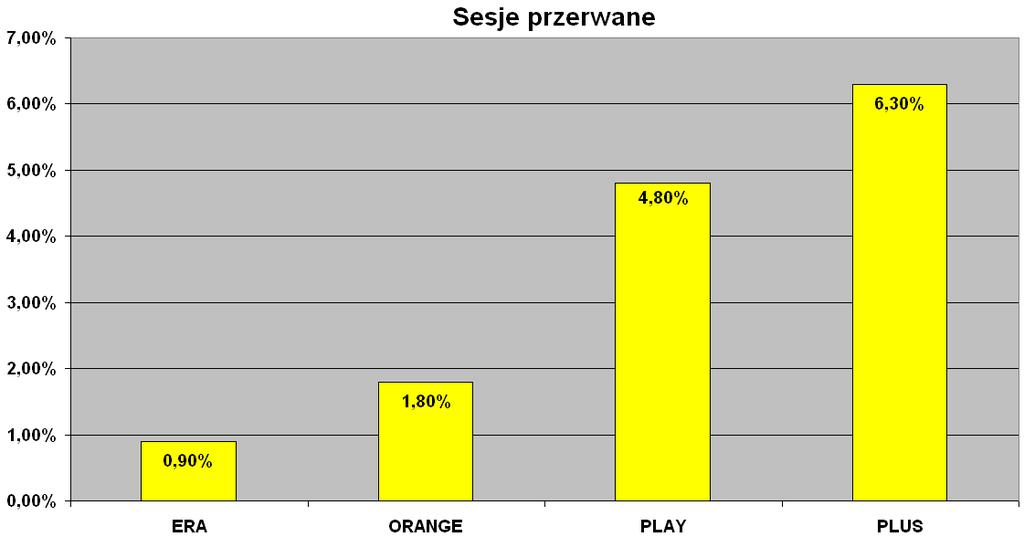

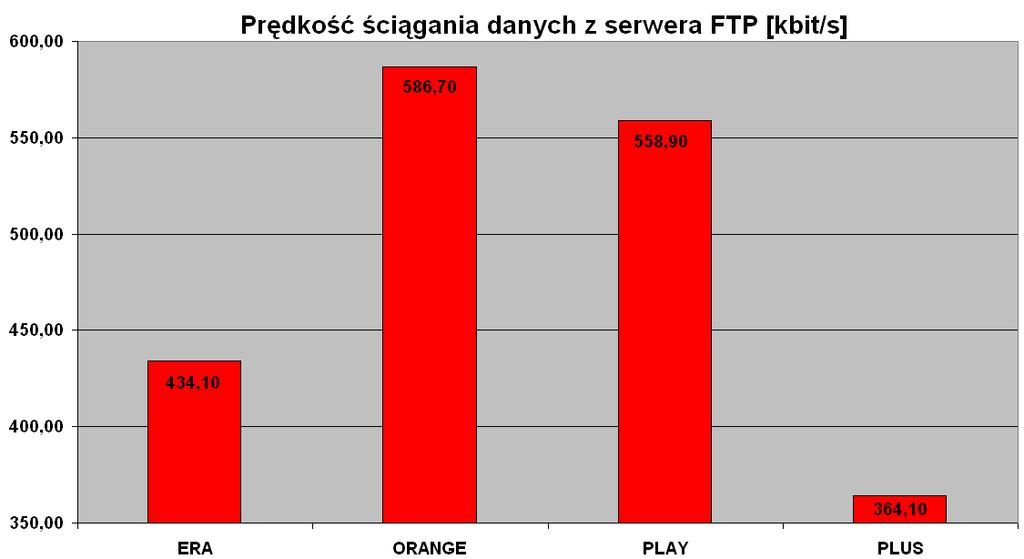

24 2. Transmisja Danych Sumaryczna liczba wykonanych sesji pomiarowych Parametr ERA ORANGE PLAY PLUS Średnia liczba sesji udanych [%] 93,00 87,50 57,80 80,20 Średnia liczba sesji nieudanych /Apl. Error/ [%] 6,10 10,70 37,40 13,50 Średnia liczba sesji przerwanych /Dropps/ [%] 0,90 1,80 4,80 6,30 Czas zestawienia połączenia /Dialup Time/ [s] 16,29 17,41 16,29 21,44 Średni czas otwierania strony [s] 5,22 4,62 2,37 4,58 Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Sumaryczna liczba wykonanych połączeń do serwera FTP 4,0 3,27 2,23 3,06 2,13 1,83 1,1 1,66 3,24 3,05 1,94 3,21 2,16 4,72 2,6 4, Średnia liczba połączeń udanych [%] 93,00 95,00 92,00 94,00 Średnia liczba połączeń nieudanych [%] 7,00 5,00 8,00 6,00 Średni czas pobierania danych z serwera FTP [s] (1MB) 49,87 42,83 21,52 45,69 Średnia prędkość pobierania danych [kbit/s] 434,10 586,70 558,90 364,10 Sumaryczna liczba wykonanych połączeń do serwera pocztowego Średnia liczba połączeń udanych [%] 96,00 96,00 89,00 92,00 Średnia liczba połączeń nieudanych [%] 4,00 4,00 11,00 8,00 Średnia prędkość ściągania poczty [kbit/s] 149,7 166,4 197,4 172,7 Średnia prędkość wysyłania poczty [kbit/s] 87,2 102,3 84,9 56,3 24

25 25

26 Uśrednione i sumaryczne wyniki badań jakości transmisji danych na trasie kolejowej Warszawa - Wroclaw. Czas [s] ERA ORANGE PLAY PLUS Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] Średni czas otwierania strony [s] 26

27 27

28 98,00% Połączenia udane dla poczty 96,00% 96,00% 96,00% 94,00% 92,00% 92,00% 90,00% 88,00% 89,00% 86,00% ERA ORANGE PLAY PLUS 28

29 Podczas badania jakości transmisji danych w sieciach GSM i UMTS poszczególnych operatorów na trasie kolejowej Warszawa Wrocław wykonano łącznie 115 sesji pomiarowych w sieci operatora ERA, 112 w sieci operatora ORANGE, 147 w sieci operatora PLAY oraz 111 w sieci operatora PLUS. Zgromadzone wyniki wykorzystano do przygotowania statystyki sesji: udanych, blokowanych, przerwanych (niewykonanie któregokolwiek z kroków scenariusza pomiarowego, tzw. błąd aplikacji). Najwięcej udanych sesji 93% uzyskano w sieci ERA, najmniej 57,8 % w sieci PLAY. W statystyce sesji przerwanych najlepiej wypadła takŝe sieć ERA z wynikiem 0,9 %, najsłabiej PLUS 6,3 % przerwanych sesji pomiarowych. NajdłuŜszy czas zestawienia połączenia zaobserwowano w sieci PLUS - średnio 21,44 s, pozostali operatorzy uzyskali zbliŝone czasy rzędu 17s. Połączenie do stron www Badanie polegało na wyświetlenie pięciu, tych samy dla kaŝdego z operatorów stron WWW. Najkrótsze czasy zaobserwowano w sieci PLAY. Pozostali operatorzy uzyskali wyniki na zbliŝonym poziomie. Połączenia do serwera ftp Wykonano 110 połączeń z serwerem FTP w sieci ORANGE, 109 w sieci ERA, 107 w sieci PLUS oraz 103 w sieci PLAY. Analizując otrzymane wyniki zaobserwowano zbliŝone wskaźniki procentowe połączeń udanych dla wszystkich operatorów rzedu 92-95%. Pod względem czasu pobierania danych z serwera FTP najlepiej wypadła sieć PLAY ze średnim wynikiem 21,52 s, kolejny czas uzyskały sieci ORANGE 42,83 s, PLUS 45,69 s, ERA 49,87 s. Średnie prędkości pobierania pliku 1 MB z serwera FTP wahają się od 586,7 kbit/s w sieci ORANGE, przez 558,9 kbit/s w sieci operatora PLAY, 434,1 kbit/s w sieci operatora ERA do 364,1 kbit/s w sieci operatora PLUS. Połączenia z serwerem pocztowym W sieci ORANGE wykonano 109 połączeń z serwerem poczty, w sieci ERA 107, w PLUS 106, zaś PLAY 103 połączenia. NajniŜszy wskaźnik połączeń udanych zaobserwowano w sieci PLAY 89%, pozostali operatorzy osiągnęli wyniki na podobnym poziomie: 92 96%. NajwyŜsze średnie prędkości pobierania poczty 29

30 z załącznikiem 1 MB, rzędu 197,4 kbit/s uzyskano w sieci PLAY, pozostali operatorzy uzyskali wyniki: PLUS 172,7 kbit/s, ORANGE 166,4 kbit/s, ERA 149,7 kbit/s. NajwyŜsze średnie prędkości wysyłania poczty z załącznikiem 1 MB uzyskano w sieci ORANGE 102,3 kbit/s, następną wartość na poziomie 87,2 kbit/s zarejestrowano w sieci ERA, w sieci PLAY średnia prędkość wyniosła 84,9 kbit/s, najwolniej, bo z prędkością 56,3 kbit/s wysyłano pocztę w sieci PLUS. 30
