UWAGA! PRZECZYTAJ NAJPIERW:

Transkrypt

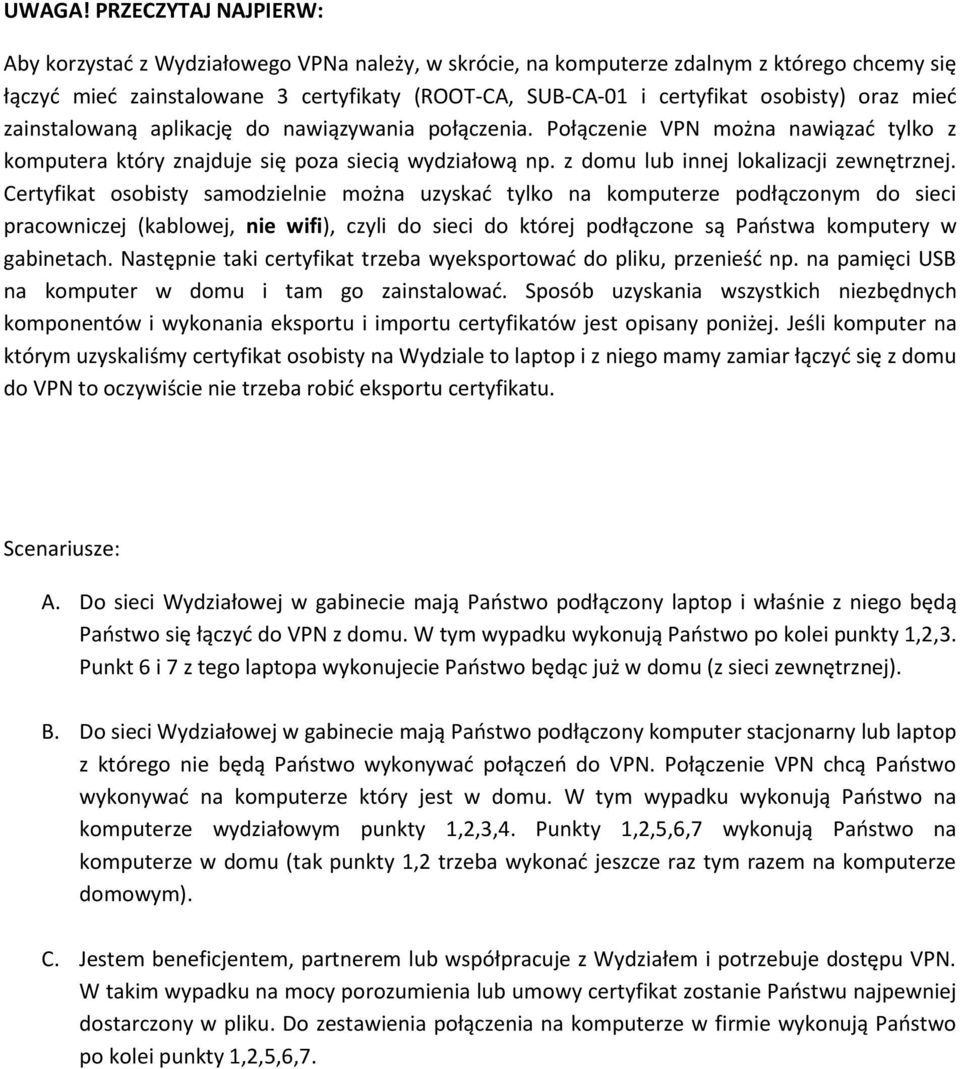

1 UWAGA! PRZECZYTAJ NAJPIERW: Aby korzystać z Wydziałowego VPNa należy, w skrócie, na komputerze zdalnym z którego chcemy się łączyć mieć zainstalowane 3 certyfikaty (ROOT-CA, SUB-CA-01 i certyfikat osobisty) oraz mieć zainstalowaną aplikację do nawiązywania połączenia. Połączenie VPN można nawiązać tylko z komputera który znajduje się poza siecią wydziałową np. z domu lub innej lokalizacji zewnętrznej. Certyfikat osobisty samodzielnie można uzyskać tylko na komputerze podłączonym do sieci pracowniczej (kablowej, nie wifi), czyli do sieci do której podłączone są Państwa komputery w gabinetach. Następnie taki certyfikat trzeba wyeksportować do pliku, przenieść np. na pamięci USB na komputer w domu i tam go zainstalować. Sposób uzyskania wszystkich niezbędnych komponentów i wykonania eksportu i importu certyfikatów jest opisany poniżej. Jeśli komputer na którym uzyskaliśmy certyfikat osobisty na Wydziale to laptop i z niego mamy zamiar łączyć się z domu do VPN to oczywiście nie trzeba robić eksportu certyfikatu. Scenariusze: A. Do sieci Wydziałowej w gabinecie mają Państwo podłączony laptop i właśnie z niego będą Państwo się łączyć do VPN z domu. W tym wypadku wykonują Państwo po kolei punkty 1,2,3. Punkt 6 i 7 z tego laptopa wykonujecie Państwo będąc już w domu (z sieci zewnętrznej). B. Do sieci Wydziałowej w gabinecie mają Państwo podłączony komputer stacjonarny lub laptop z którego nie będą Państwo wykonywać połączeń do VPN. Połączenie VPN chcą Państwo wykonywać na komputerze który jest w domu. W tym wypadku wykonują Państwo na komputerze wydziałowym punkty 1,2,3,4. Punkty 1,2,5,6,7 wykonują Państwo na komputerze w domu (tak punkty 1,2 trzeba wykonać jeszcze raz tym razem na komputerze domowym). C. Jestem beneficjentem, partnerem lub współpracuje z Wydziałem i potrzebuje dostępu VPN. W takim wypadku na mocy porozumienia lub umowy certyfikat zostanie Państwu najpewniej dostarczony w pliku. Do zestawienia połączenia na komputerze w firmie wykonują Państwo po kolei punkty 1,2,5,6,7.

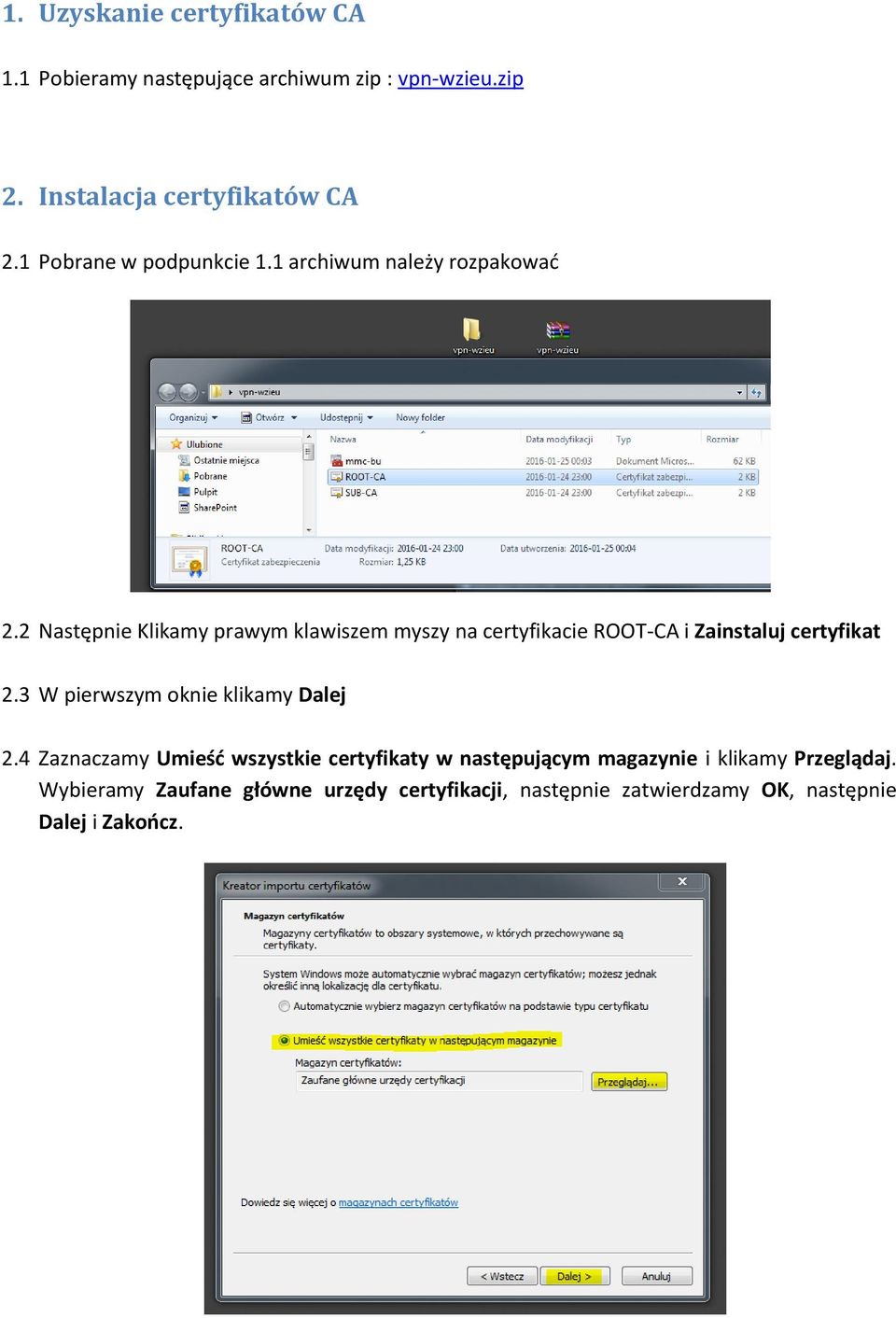

2 1. Uzyskanie certyfikatów CA 1.1 Pobieramy następujące archiwum zip : vpn-wzieu.zip 2. Instalacja certyfikatów CA 2.1 Pobrane w podpunkcie 1.1 archiwum należy rozpakować 2.2 Następnie Klikamy prawym klawiszem myszy na certyfikacie ROOT-CA i Zainstaluj certyfikat 2.3 W pierwszym oknie klikamy Dalej 2.4 Zaznaczamy Umieść wszystkie certyfikaty w następującym magazynie i klikamy Przeglądaj. Wybieramy Zaufane główne urzędy certyfikacji, następnie zatwierdzamy OK, następnie Dalej i Zakończ.

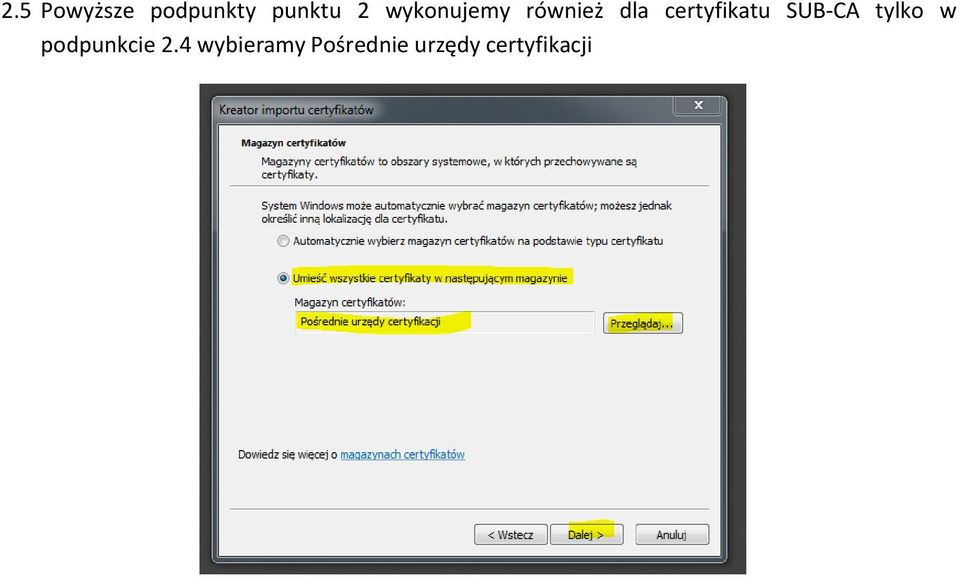

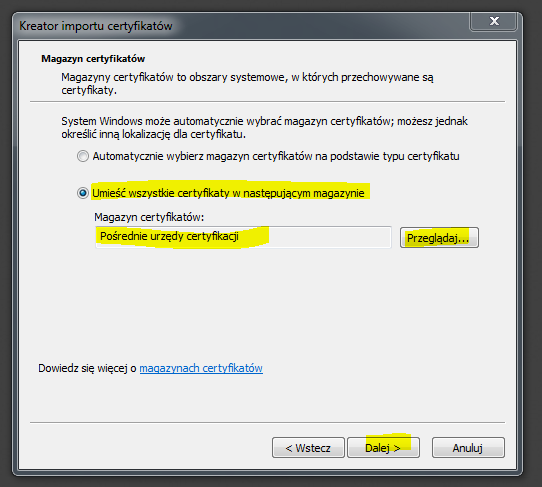

3 2.5 Powyższe podpunkty punktu 2 wykonujemy również dla certyfikatu SUB-CA tylko w podpunkcie 2.4 wybieramy Pośrednie urzędy certyfikacji

4 3. Uzyskanie certyfikatu użytkownika UWAGA! Certyfikat można uzyskać osobiście w sekcji informatyki co stanowi alternatywną metodę do opisanej poniżej procedury. W tym celu trzeba posiadać przy sobie jakiś nośnik na który pracownik sekcji będzie mógł nagrać Państwu certyfikat. Certyfikaty ze względów bezpieczeństwa nie będą rozsyłane za pośrednictwem poczty Wchodzimy przy pomocy przeglądarki Internet Explorer (użycie innej przeglądarki wymaga innych procedur w późniejszym etapie, które nie są opisane w tej instrukcji) pod adres: Wpisujemy swój adres i hasło co stanowi nasz login do zasobów Wydziałowych. 3.3 W oknie Potwierdzenie dostępu do sieci Web klikamy Tak 3.4 Upewniamy sie, że w polu Certificate Template widnieje Certyfikat uzytkownika i klikamy Submit 3.5 W oknie Potwierdzenie dostępu do sieci Web ponownie klikamy Tak 3.6 Klikamy raz na Install this certificate i czekamy aż pojawi się poniższy komunikat o pomyślnej instalacji certyfikatu na komputerze. (UWAGA! Proces może trwać do 2 minut. Proszę nie zamykać przeglądarki, aż do pojawienia się komunikatu)

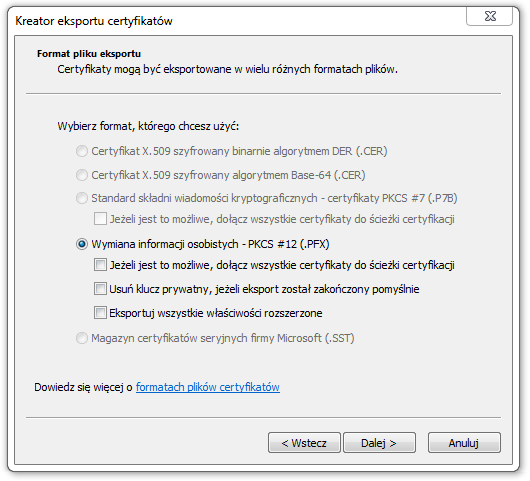

5 4. Eksport certyfikatu użytkownika do pliku 4.1 Pobieramy następujące archiwum zip (o ile nie zrobiliśmy tego wcześniej): vpn-wzieu.zip 4.2 Pobrane archiwum należy rozpakować na komputerze 4.3 Uruchamiamy plik mmc-bu z rozpakowanego archiwum 4.4 Rozwijamy po lewej stronie listę Osobisty, następnie Certyfikaty 4.5 Klikamy prawym klawiszem myszy na naszym certyfikacie osobistym (przy certyfikacie będzie informacja, że został wystawiony przez SUB-CA-01), następnie Wszystkie zadania, następnie Eksportuj. 4.6 W pierwszym oknie klikamy Dalej. 4.7 W następnym oknie zaznaczamy Tak, eksportuj klucz prywatny. 4.8 W następnym oknie odznaczamy wszystko i klikamy Dalej

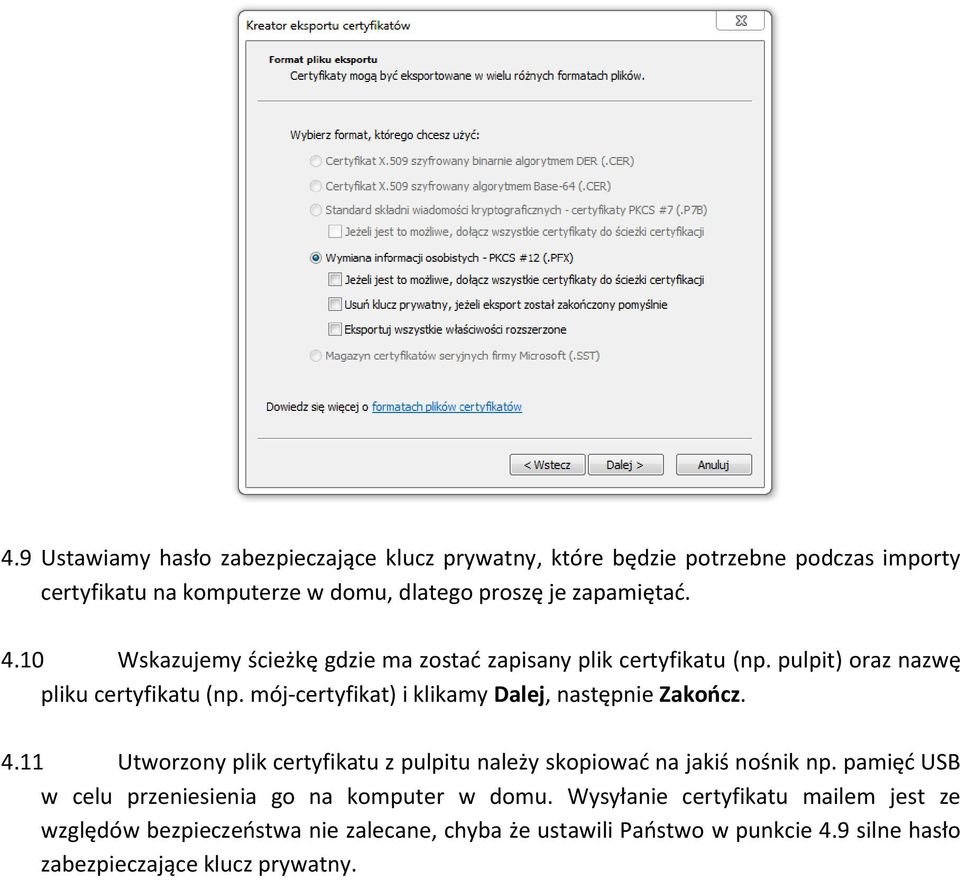

6 4.9 Ustawiamy hasło zabezpieczające klucz prywatny, które będzie potrzebne podczas importy certyfikatu na komputerze w domu, dlatego proszę je zapamiętać Wskazujemy ścieżkę gdzie ma zostać zapisany plik certyfikatu (np. pulpit) oraz nazwę pliku certyfikatu (np. mój-certyfikat) i klikamy Dalej, następnie Zakończ Utworzony plik certyfikatu z pulpitu należy skopiować na jakiś nośnik np. pamięć USB w celu przeniesienia go na komputer w domu. Wysyłanie certyfikatu mailem jest ze względów bezpieczeństwa nie zalecane, chyba że ustawili Państwo w punkcie 4.9 silne hasło zabezpieczające klucz prywatny.

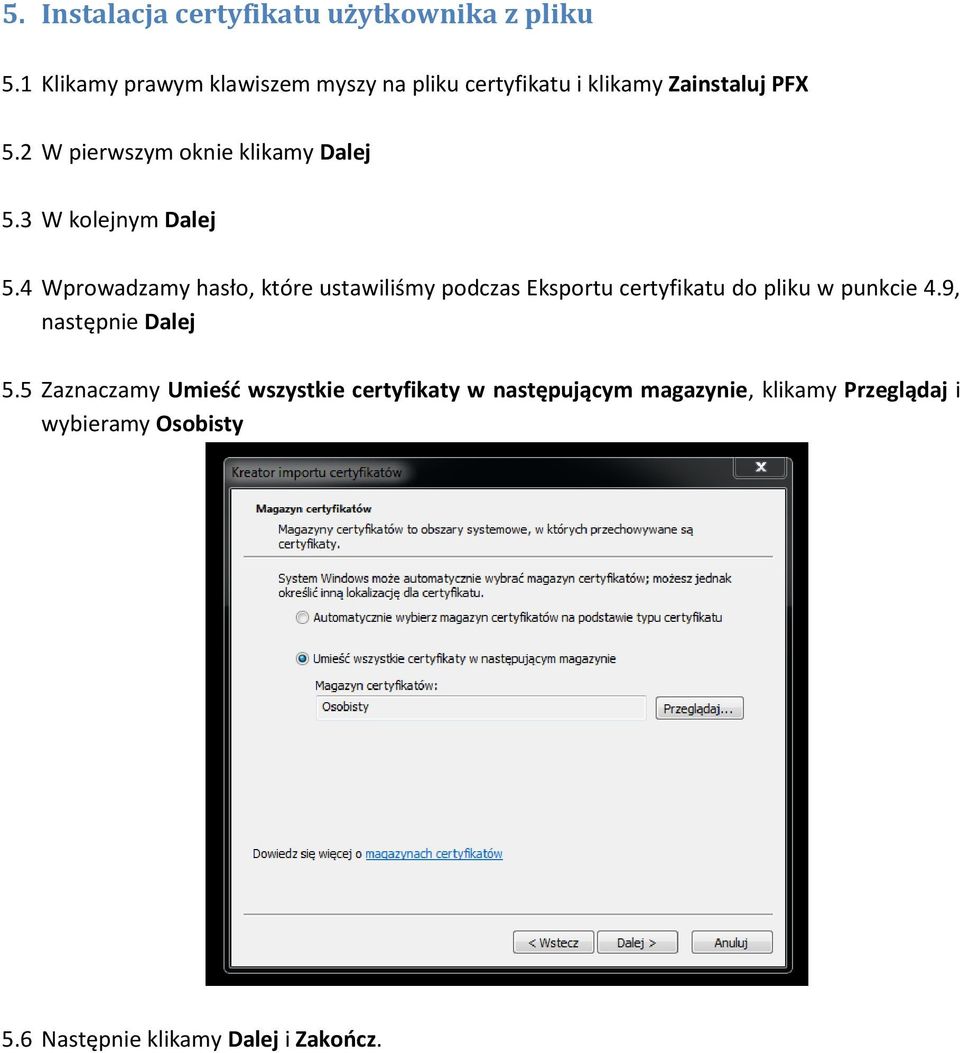

7 5. Instalacja certyfikatu użytkownika z pliku 5.1 Klikamy prawym klawiszem myszy na pliku certyfikatu i klikamy Zainstaluj PFX 5.2 W pierwszym oknie klikamy Dalej 5.3 W kolejnym Dalej 5.4 Wprowadzamy hasło, które ustawiliśmy podczas Eksportu certyfikatu do pliku w punkcie 4.9, następnie Dalej 5.5 Zaznaczamy Umieść wszystkie certyfikaty w następującym magazynie, klikamy Przeglądaj i wybieramy Osobisty 5.6 Następnie klikamy Dalej i Zakończ.

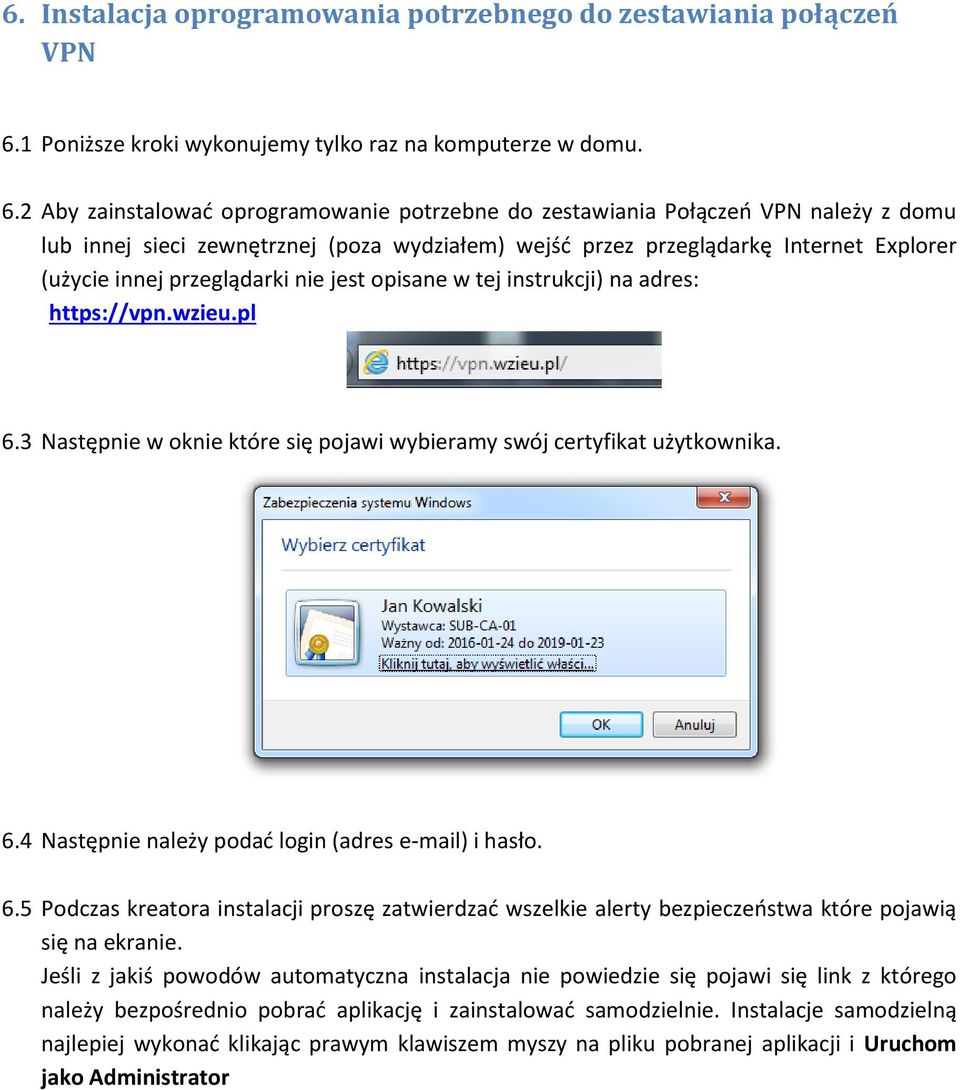

8 6. Instalacja oprogramowania potrzebnego do zestawiania połączeń VPN 6.1 Poniższe kroki wykonujemy tylko raz na komputerze w domu. 6.2 Aby zainstalować oprogramowanie potrzebne do zestawiania Połączeń VPN należy z domu lub innej sieci zewnętrznej (poza wydziałem) wejść przez przeglądarkę Internet Explorer (użycie innej przeglądarki nie jest opisane w tej instrukcji) na adres: Następnie w oknie które się pojawi wybieramy swój certyfikat użytkownika. 6.4 Następnie należy podać login (adres ) i hasło. 6.5 Podczas kreatora instalacji proszę zatwierdzać wszelkie alerty bezpieczeństwa które pojawią się na ekranie. Jeśli z jakiś powodów automatyczna instalacja nie powiedzie się pojawi się link z którego należy bezpośrednio pobrać aplikację i zainstalować samodzielnie. Instalacje samodzielną najlepiej wykonać klikając prawym klawiszem myszy na pliku pobranej aplikacji i Uruchom jako Administrator

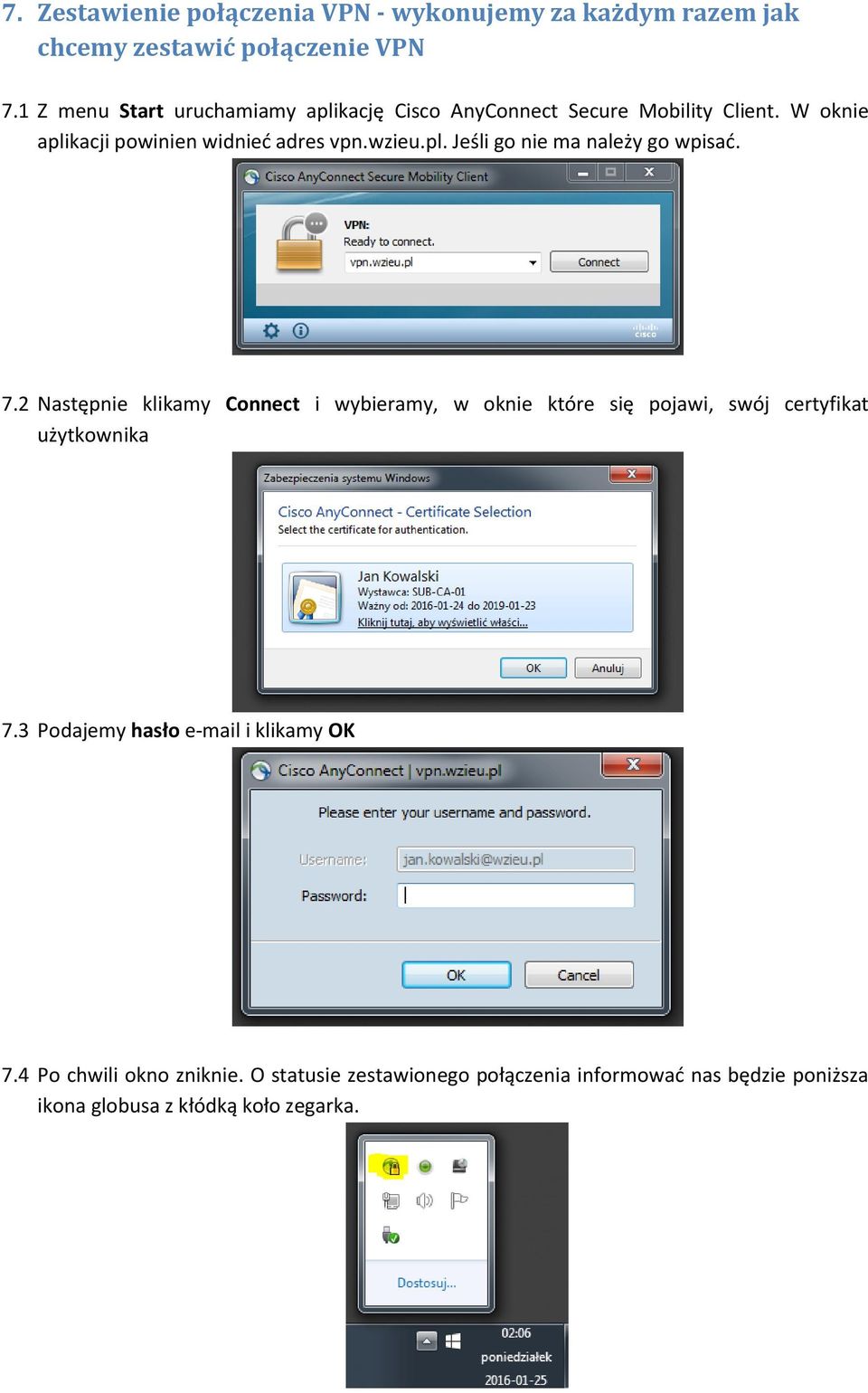

9 7. Zestawienie połączenia VPN - wykonujemy za każdym razem jak chcemy zestawić połączenie VPN 7.1 Z menu Start uruchamiamy aplikację Cisco AnyConnect Secure Mobility Client. W oknie aplikacji powinien widnieć adres vpn.wzieu.pl. Jeśli go nie ma należy go wpisać. 7.2 Następnie klikamy Connect i wybieramy, w oknie które się pojawi, swój certyfikat użytkownika 7.3 Podajemy hasło i klikamy OK 7.4 Po chwili okno zniknie. O statusie zestawionego połączenia informować nas będzie poniższa ikona globusa z kłódką koło zegarka.

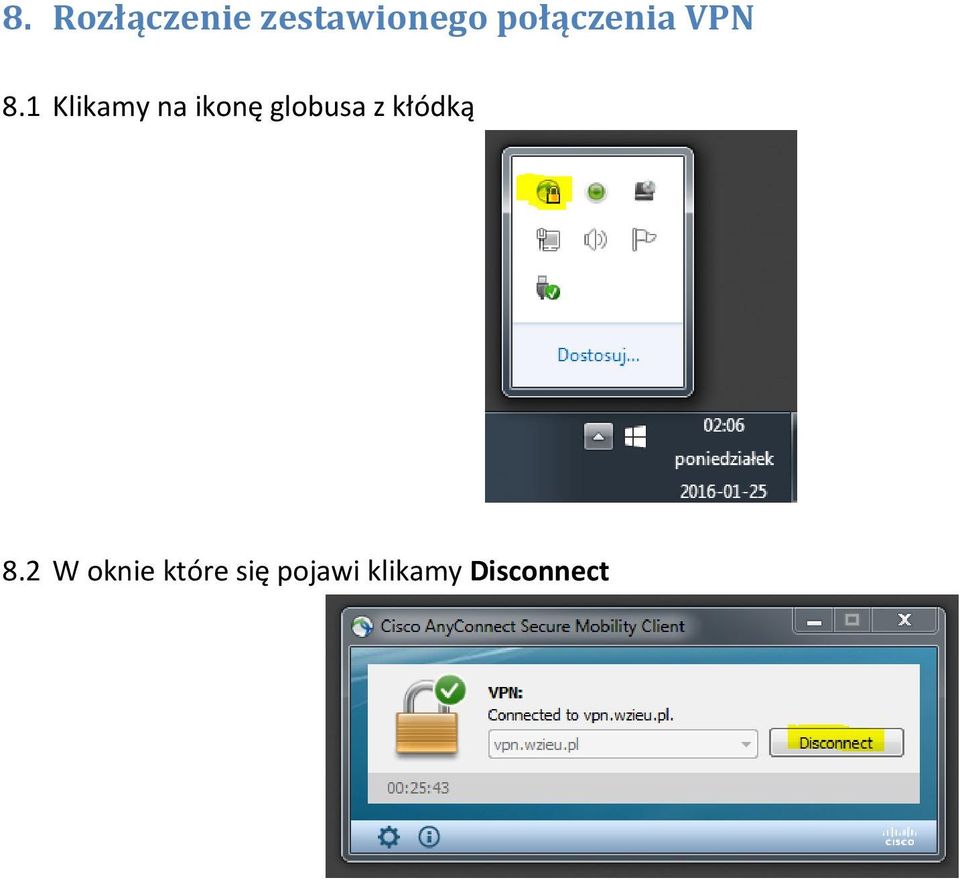

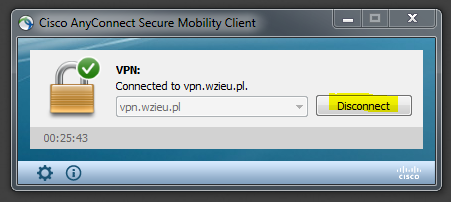

10 8. Rozłączenie zestawionego połączenia VPN 8.1 Klikamy na ikonę globusa z kłódką 8.2 W oknie które się pojawi klikamy Disconnect
