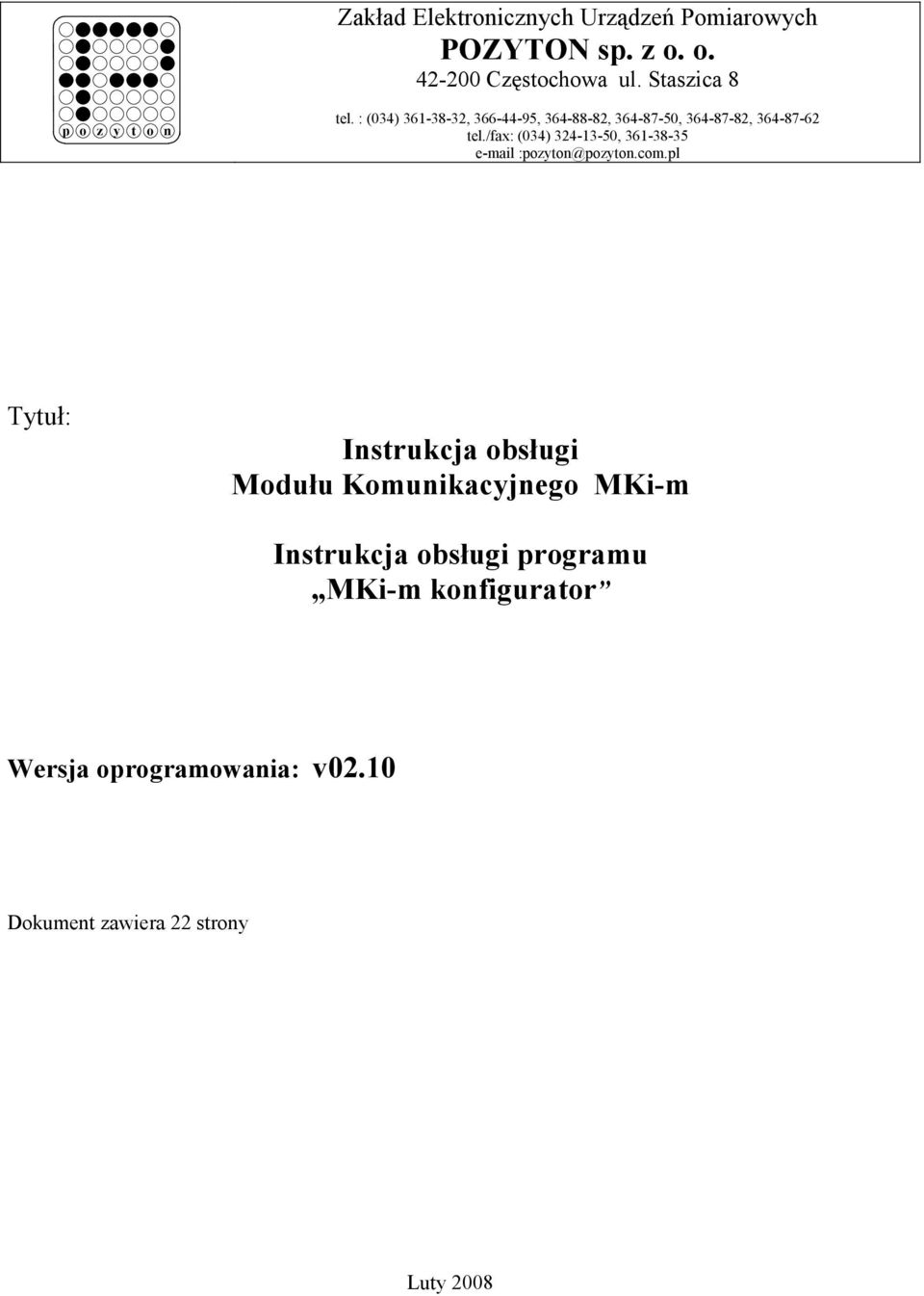

1 Zakład Elektronicznych Urządzeń Pomiarowych POZYTON sp. z o. o Częstochowa ul. Staszica 8 p o z y t o n tel. : (034) , , , , , tel./fax: (034) , pozyton@pozyton.com.pl Tytuł: Instrukcja obsługi Modułu Komunikacyjnego MKi-m Instrukcja obsługi programu MKi-m konfigurator Wersja oprogramowania: v02.10 Dokument zawiera 22 strony Luty 2008

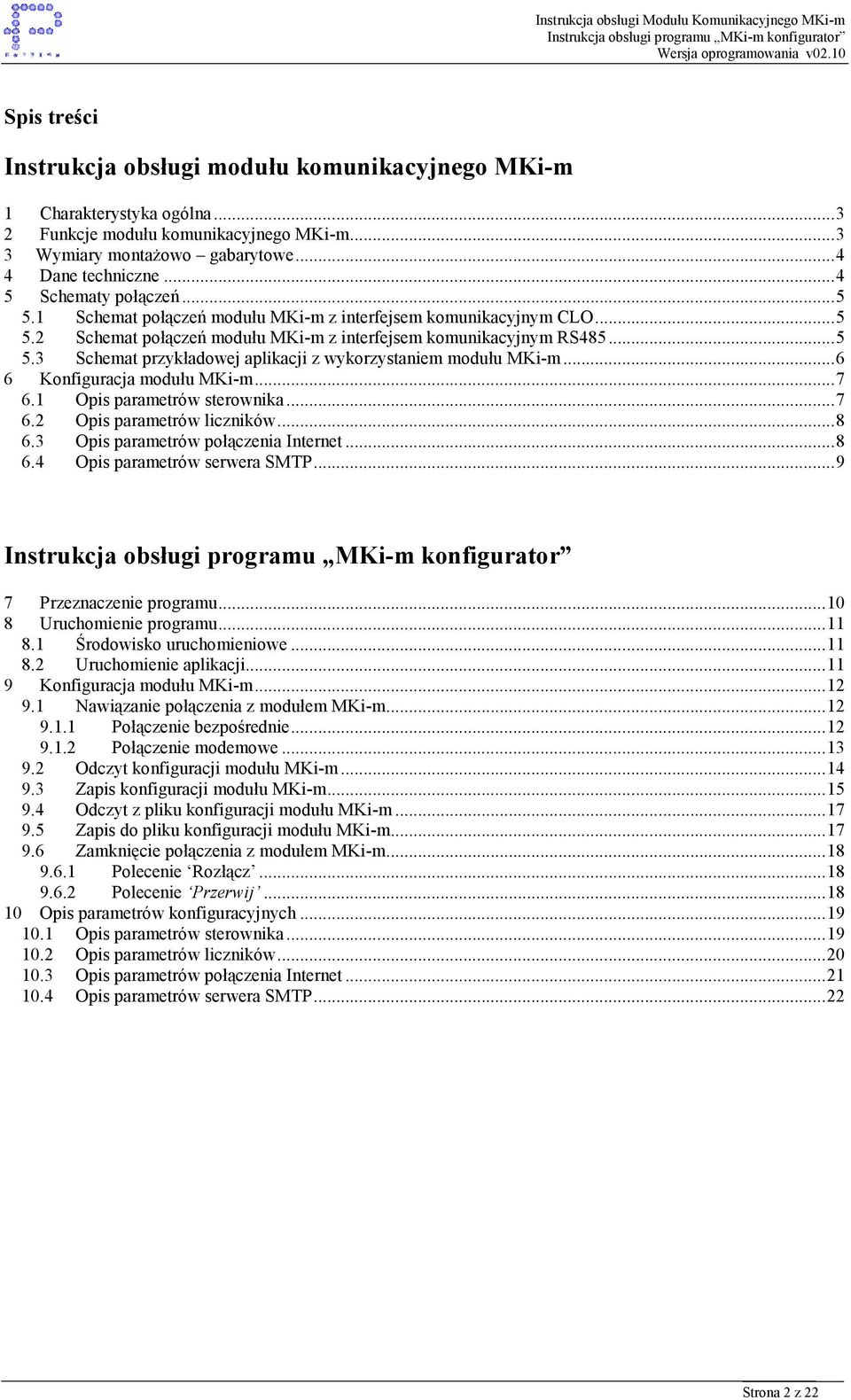

2 Spis treści Instrukcja obsługi modułu komunikacyjnego MKi-m 1 Charakterystyka ogólna Funkcje modułu komunikacyjnego MKi-m Wymiary montażowo gabarytowe Dane techniczne Schematy połączeń Schemat połączeń modułu MKi-m z interfejsem komunikacyjnym CLO Schemat połączeń modułu MKi-m z interfejsem komunikacyjnym RS Schemat przykładowej aplikacji z wykorzystaniem modułu MKi-m Konfiguracja modułu MKi-m Opis parametrów sterownika Opis parametrów liczników Opis parametrów połączenia Internet Opis parametrów serwera SMTP Przeznaczenie programu Uruchomienie programu Środowisko uruchomieniowe Uruchomienie aplikacji Konfiguracja modułu MKi-m Nawiązanie połączenia z modułem MKi-m Połączenie bezpośrednie Połączenie modemowe Odczyt konfiguracji modułu MKi-m Zapis konfiguracji modułu MKi-m Odczyt z pliku konfiguracji modułu MKi-m Zapis do pliku konfiguracji modułu MKi-m Zamknięcie połączenia z modułem MKi-m Polecenie Rozłącz Polecenie Przerwij Opis parametrów konfiguracyjnych Opis parametrów sterownika Opis parametrów liczników Opis parametrów połączenia Internet Opis parametrów serwera SMTP...22 Strona 2 z 22

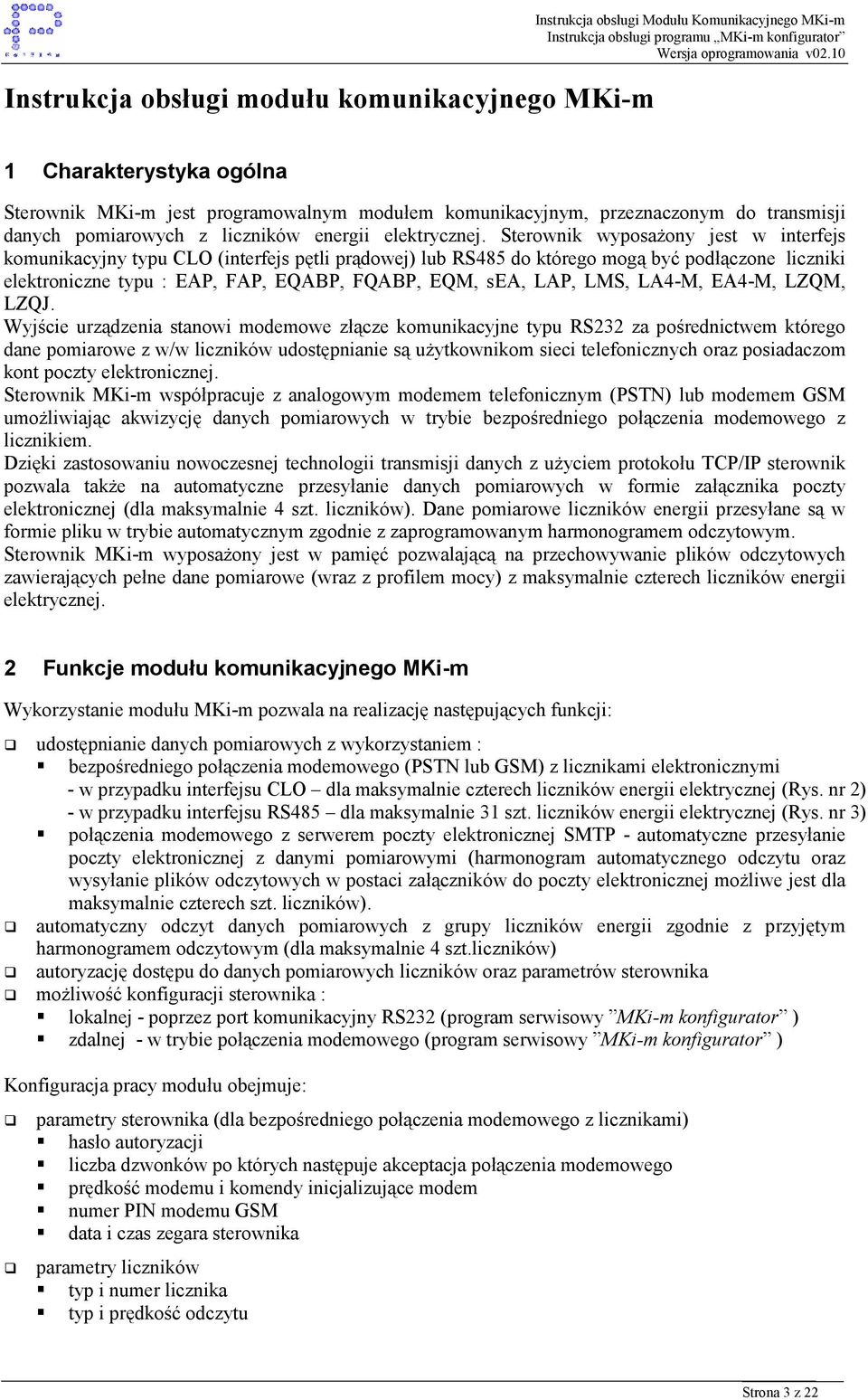

3 Instrukcja obsługi modułu komunikacyjnego MKi-m Instrukcja obsługi Modułu Komunikacyjnego MKi-m 1 Charakterystyka ogólna Sterownik MKi-m jest programowalnym modułem komunikacyjnym, przeznaczonym do transmisji danych pomiarowych z liczników energii elektrycznej. Sterownik wyposażony jest w interfejs komunikacyjny typu CLO (interfejs pętli prądowej) lub RS485 do którego mogą być podłączone liczniki elektroniczne typu : EAP, FAP, EQABP, FQABP, EQM, sea, LAP, LMS, LA4-M, EA4-M, LZQM, LZQJ. Wyjście urządzenia stanowi modemowe złącze komunikacyjne typu RS232 za pośrednictwem którego dane pomiarowe z w/w liczników udostępnianie są użytkownikom sieci telefonicznych oraz posiadaczom kont poczty elektronicznej. Sterownik MKi-m współpracuje z analogowym modemem telefonicznym (PSTN) lub modemem GSM umożliwiając akwizycję danych pomiarowych w trybie bezpośredniego połączenia modemowego z licznikiem. Dzięki zastosowaniu nowoczesnej technologii transmisji danych z użyciem protokołu TCP/IP sterownik pozwala także na automatyczne przesyłanie danych pomiarowych w formie załącznika poczty elektronicznej (dla maksymalnie 4 szt. liczników). Dane pomiarowe liczników energii przesyłane są w formie pliku w trybie automatycznym zgodnie z zaprogramowanym harmonogramem odczytowym. Sterownik MKi-m wyposażony jest w pamięć pozwalającą na przechowywanie plików odczytowych zawierających pełne dane pomiarowe (wraz z profilem mocy) z maksymalnie czterech liczników energii elektrycznej. 2 Funkcje modułu komunikacyjnego MKi-m Wykorzystanie modułu MKi-m pozwala na realizację następujących funkcji: udostępnianie danych pomiarowych z wykorzystaniem : bezpośredniego połączenia modemowego (PSTN lub GSM) z licznikami elektronicznymi - w przypadku interfejsu CLO dla maksymalnie czterech liczników energii elektrycznej (Rys. nr 2) - w przypadku interfejsu RS485 dla maksymalnie 31 szt. liczników energii elektrycznej (Rys. nr 3) połączenia modemowego z serwerem poczty elektronicznej SMTP - automatyczne przesyłanie poczty elektronicznej z danymi pomiarowymi (harmonogram automatycznego odczytu oraz wysyłanie plików odczytowych w postaci załączników do poczty elektronicznej możliwe jest dla maksymalnie czterech szt. liczników). automatyczny odczyt danych pomiarowych z grupy liczników energii zgodnie z przyjętym harmonogramem odczytowym (dla maksymalnie 4 szt.liczników) autoryzację dostępu do danych pomiarowych liczników oraz parametrów sterownika możliwość konfiguracji sterownika : lokalnej - poprzez port komunikacyjny RS232 (program serwisowy MKi-m konfigurator ) zdalnej - w trybie połączenia modemowego (program serwisowy MKi-m konfigurator ) Konfiguracja pracy modułu obejmuje: parametry sterownika (dla bezpośredniego połączenia modemowego z licznikami) hasło autoryzacji liczba dzwonków po których następuje akceptacja połączenia modemowego prędkość modemu i komendy inicjalizujące modem numer PIN modemu GSM data i czas zegara sterownika parametry liczników typ i numer licznika typ i prędkość odczytu Strona 3 z 22

4 parametry połączenia Internet (dla harmonogramu przesyłania poczty elektronicznej) typ połączenia (PSTN lub GSM) prędkość modemu i komendy inicjalizujące modem numer Dial-Up dostępu do Internetu nazwa użytkownika i hasło dostępu do Internetu parametry serwera SMTP (dla harmonogramu przesyłania poczty elektronicznej) adres IP serwera poczty SMTP nazwa konta i hasło uwierzytelniania SMTP adres nadawcy adresy odbiorców (maksymalnie cztery adresy) miejsce instalacji (dodawane do tematu wiadomości ) tryb wysyłania - dobowy - w 1 dniu miesiąca - dekadowy - godzinny 3 Wymiary montażowo gabarytowe Rys. nr 1 4 Dane techniczne Typ Zasilanie Interfejs do liczników Interfejs do modemu Prędkość transmisji z licznikiem Prędkość transmisji z modemem Ilość obsługiwanych liczników Wysyłanie pliku odczytowego zawierającego dane pomiarowe w postaci załącznika poczty elektronicznej MKi-m V AC CLO lub RS485 RS bit/s bit/s CLO - do 4 liczników RS-485 do 31 liczników do 4 liczników Strona 4 z 22

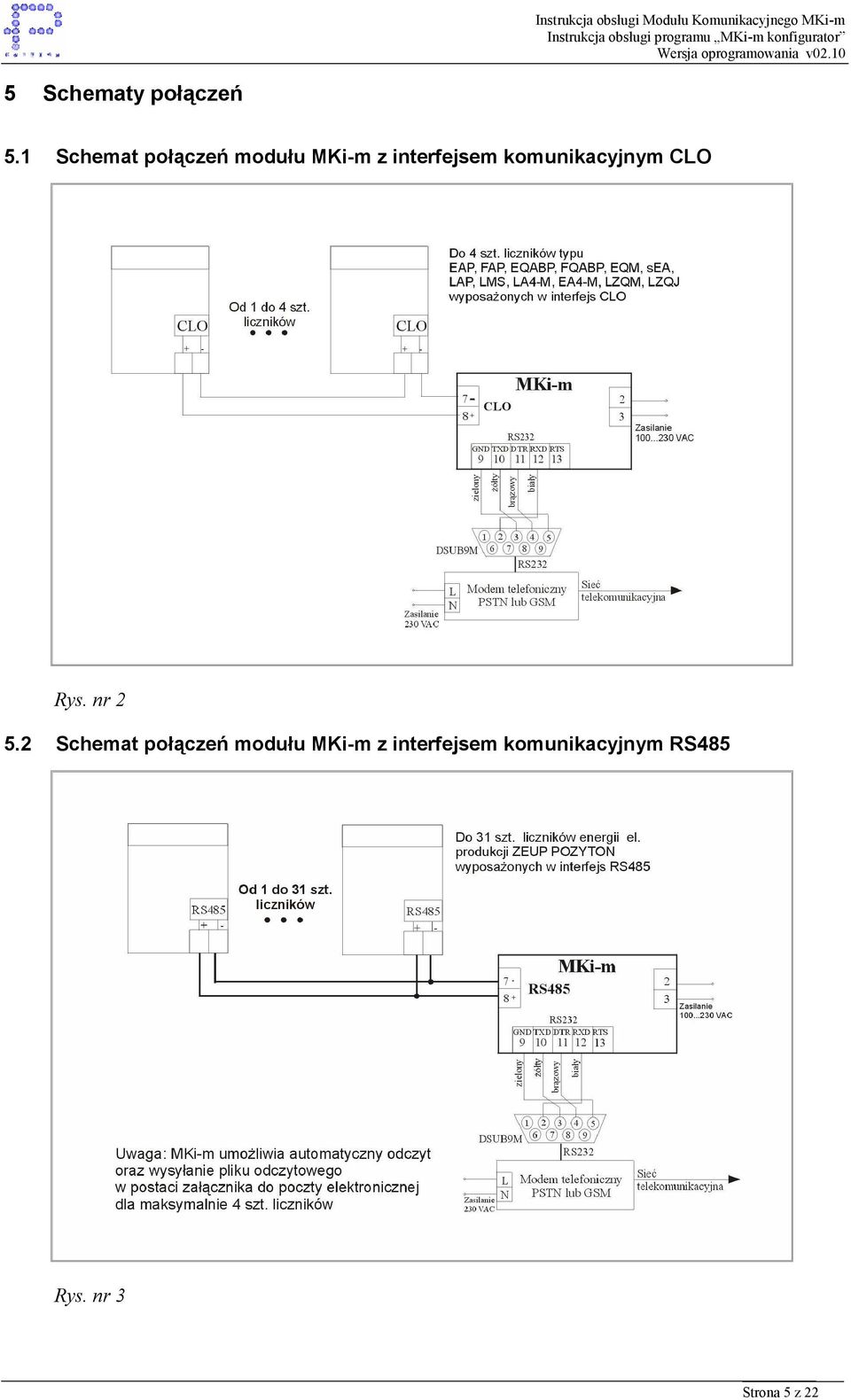

5 5 Schematy połączeń 5.1 Schemat połączeń modułu MKi-m z interfejsem komunikacyjnym CLO Rys. nr Schemat połączeń modułu MKi-m z interfejsem komunikacyjnym RS485 Rys. nr 3 Strona 5 z 22

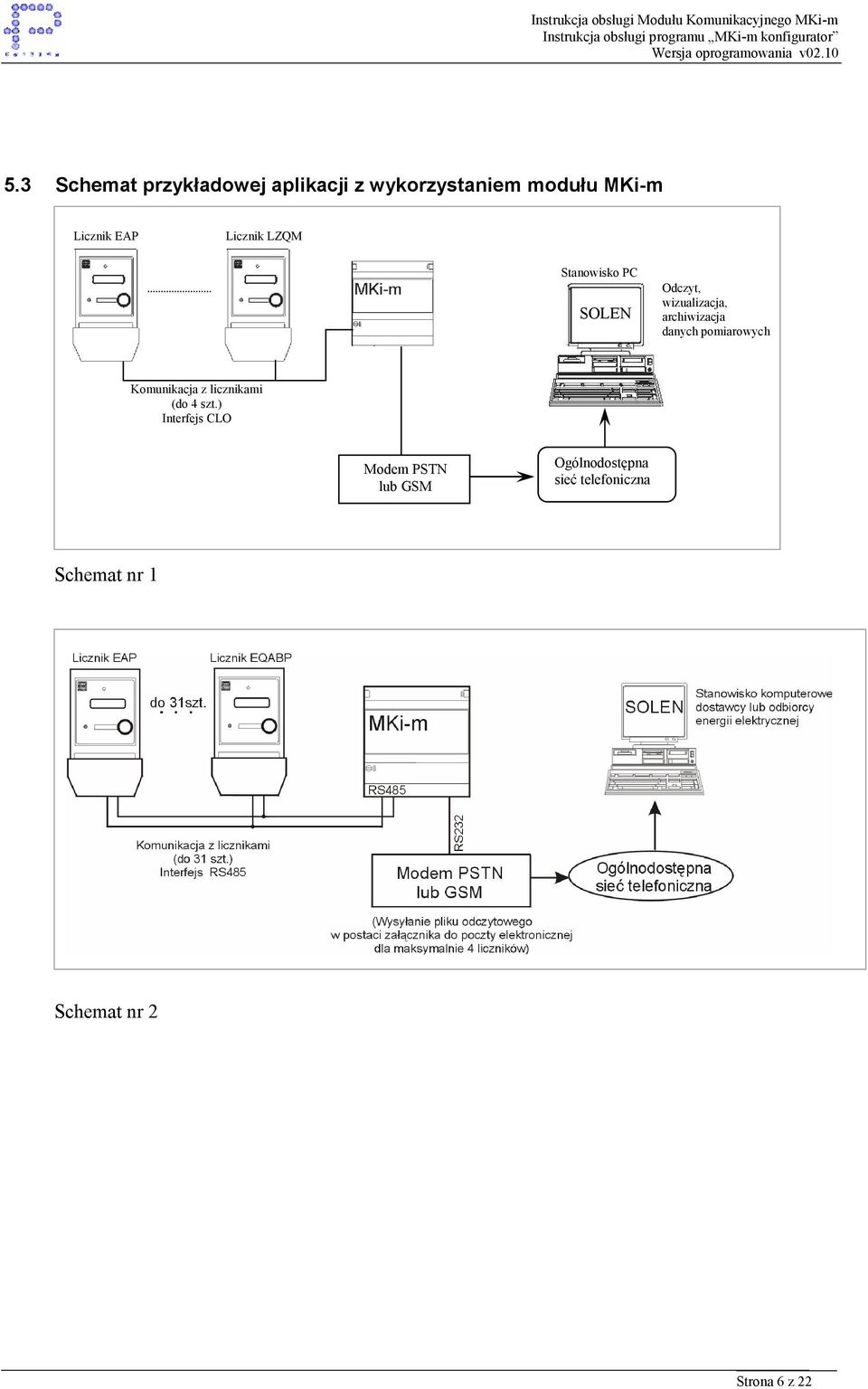

6 5.3 Schemat przykładowej aplikacji z wykorzystaniem modułu MKi-m Licznik EAP Licznik LZQM Stanowisko PC SOLEN Odczyt, wizualizacja, archiwizacja danych pomiarowych Komunikacja z licznikami (do 4 szt.) Interfejs CLO Modem PSTN lub GSM Ogólnodostępna sieć telefoniczna Schemat nr 1 Schemat nr 2 Strona 6 z 22

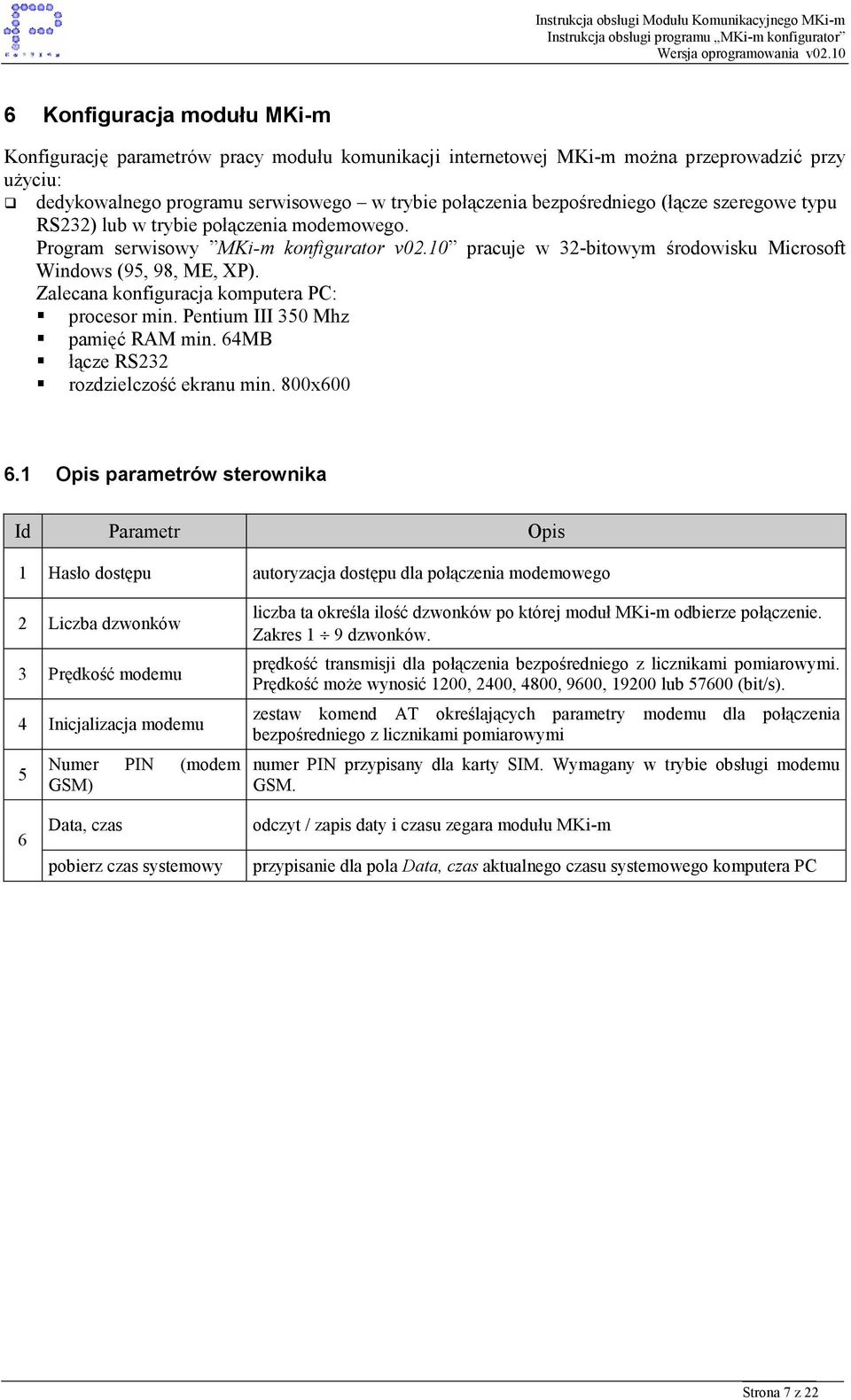

7 6 Konfiguracja modułu MKi-m Konfigurację parametrów pracy modułu komunikacji internetowej MKi-m można przeprowadzić przy użyciu: dedykowalnego programu serwisowego w trybie połączenia bezpośredniego (łącze szeregowe typu RS232) lub w trybie połączenia modemowego. Program serwisowy MKi-m konfigurator v02.10 pracuje w 32-bitowym środowisku Microsoft Windows (95, 98, ME, XP). Zalecana konfiguracja komputera PC: procesor min. Pentium III 350 Mhz pamięć RAM min. 64MB łącze RS232 rozdzielczość ekranu min. 800x Opis parametrów sterownika Id Parametr Opis 1 Hasło dostępu autoryzacja dostępu dla połączenia modemowego 2 Liczba dzwonków 3 Prędkość modemu 4 Inicjalizacja modemu 5 Numer PIN (modem GSM) liczba ta określa ilość dzwonków po której moduł MKi-m odbierze połączenie. Zakres 1 9 dzwonków. prędkość transmisji dla połączenia bezpośredniego z licznikami pomiarowymi. Prędkość może wynosić 1200, 2400, 4800, 9600, lub (bit/s). zestaw komend AT określających parametry modemu dla połączenia bezpośredniego z licznikami pomiarowymi numer PIN przypisany dla karty SIM. Wymagany w trybie obsługi modemu GSM. 6 Data, czas pobierz czas systemowy odczyt / zapis daty i czasu zegara modułu MKi-m przypisanie dla pola Data, czas aktualnego czasu systemowego komputera PC Strona 7 z 22

8 6.2 Opis parametrów liczników Id Parametr Opis 1 Typ licznika (1 4) typ licznika podłączonego do modułu MKi-m 2 Numer licznika (1 4) numer licznika podłączonego do modułu komunikacyjnego MKi-m 3 Typ odczytu (1 4) 4 Prędkość odczytu (1 4) typ odczytu zestawu danych pomiarowych z liczników energii elektrycznej. Pole to może przyjąć wartość: zatrzymany standardowy nieaktywny odczyt danych pomiarowych odczyt standardowego zestawu danych pomiarowych 1 tabela użytkownika odczyt 1 tabeli użytkownika 2 tabela użytkownika odczyt 2 tabeli użytkownika prędkość odczytu licznika podłączonego do modułu komunikacyjnego MKi-m. Prędkość może wynosić 1200, 2400, 4800, 9600 lub (bit/s). 6.3 Opis parametrów połączenia Internet Id Parametr Opis 1 Typ połączenia 2 Prędkość modemu 3 Inicjalizacja modemu wybór typu modemu dla przesyłania poczty elektronicznej modem analogowy PSTN modem GSM obsługa modemu analogowego PSTN obsługa modemu GSM prędkość transmisji dla przesyłania poczty elektronicznej. Prędkość może wynosić 1200, 2400, 4800, 9600, lub (bit/s). zestaw komend AT określających parametry modemu dla przesyłania poczty elektronicznej 4 Numer Dial-Up numer Dial-Up dostępu do Internetu 5 Nazwa użytkownika nazwa użytkownika logowania do sieci Internet 6 Hasło hasło logowania do sieci internet Strona 8 z 9

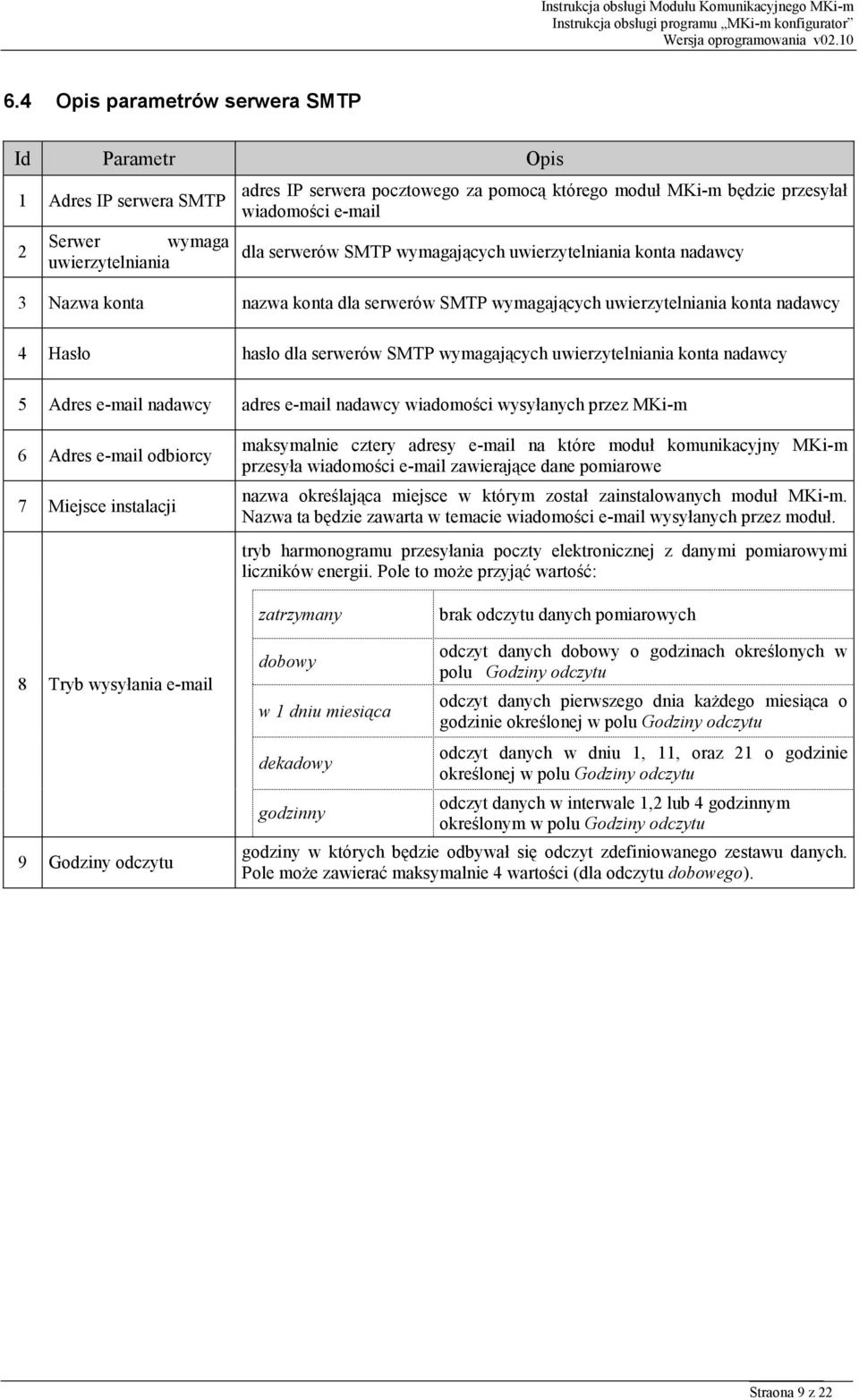

9 6.4 Opis parametrów serwera SMTP Id Parametr Opis 1 Adres IP serwera SMTP 2 Serwer wymaga uwierzytelniania adres IP serwera pocztowego za pomocą którego moduł MKi-m będzie przesyłał wiadomości dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 3 Nazwa konta nazwa konta dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 4 Hasło hasło dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 5 Adres nadawcy adres nadawcy wiadomości wysyłanych przez MKi-m 6 Adres odbiorcy 7 Miejsce instalacji maksymalnie cztery adresy na które moduł komunikacyjny MKi-m przesyła wiadomości zawierające dane pomiarowe nazwa określająca miejsce w którym został zainstalowanych moduł MKi-m. Nazwa ta będzie zawarta w temacie wiadomości wysyłanych przez moduł. tryb harmonogramu przesyłania poczty elektronicznej z danymi pomiarowymi liczników energii. Pole to może przyjąć wartość: zatrzymany brak odczytu danych pomiarowych 8 Tryb wysyłania 9 Godziny odczytu dobowy w 1 dniu miesiąca dekadowy godzinny odczyt danych dobowy o godzinach określonych w polu Godziny odczytu odczyt danych pierwszego dnia każdego miesiąca o godzinie określonej w polu Godziny odczytu odczyt danych w dniu 1, 11, oraz 21 o godzinie określonej w polu Godziny odczytu odczyt danych w interwale 1,2 lub 4 godzinnym określonym w polu Godziny odczytu godziny w których będzie odbywał się odczyt zdefiniowanego zestawu danych. Pole może zawierać maksymalnie 4 wartości (dla odczytu dobowego). Straona 9 z 22

10 7 Przeznaczenie programu Program MKi-m konfigurator umożliwia konfigurację parametrów pracy sterownika MKi-m (wersja 02.10). Konfiguracja pracy modułu obejmuje: parametry sterownika (dla bezpośredniego połączenia modemowego z licznikami) hasło autoryzacji liczba dzwonków po których następuje akceptacja połączenia modemowego prędkość modemu i komendy inicjalizujące modem numer PIN modemu GSM data i czas zegara sterownika parametry liczników typ i numer licznika typ i prędkość odczytu parametry połączenia Internet (dla harmonogramu przesyłania poczty elektronicznej) typ połączenia (PSTN lub GSM) prędkość modemu i komendy inicjalizujące modem numer Dial-Up dostępu do Internetu nazwa użytkownika i hasło dostępu do Internetu parametry serwera SMTP (dla harmonogramu przesyłania poczty elektronicznej) adres IP serwera poczty SMTP nazwa konta i hasło uwierzytelniania SMTP adres nadawcy adresy odbiorców (maksymalnie cztery adresy) miejsce instalacji (dodawane do tematu wiadomości ) tryb wysyłania - dobowy - w 1 dniu miesiąca - dekadowy - godzinny Program MKi-m konfigurator pozwala na dokonanie konfiguracji sterownika MKi-m: lokalnej - poprzez port komunikacyjny RS232 zdalnej - w trybie połączenia modemowego Straona 10 z 22

11 8 Uruchomienie programu 8.1 Środowisko uruchomieniowe Program MKi-m konfigurator pracuje w 32-bitowym środowisku Microsoft Windows (95, 98, ME, XP). Zalecana konfiguracja komputera PC: procesor min. Pentium III 350 MHz pamięć RAM min. 64MB łącze RS232 rozdzielczość ekranu min. 800x Uruchomienie aplikacji Aby uruchomić program należy: przekopiować katalog MKi_m_kon_0210 z nośnika CD dostarczonego przez producenta na dysk komputera uruchomić program klikając na plik startowy MKi_m_kon_0210.exe (znajdujący się w katalogu MKi_m_kon_0210 ). Po uruchomieniu programu MKi-m konfigurator na ekranie monitora pojawia się główny ekran aplikacji: Straona 11 z 22

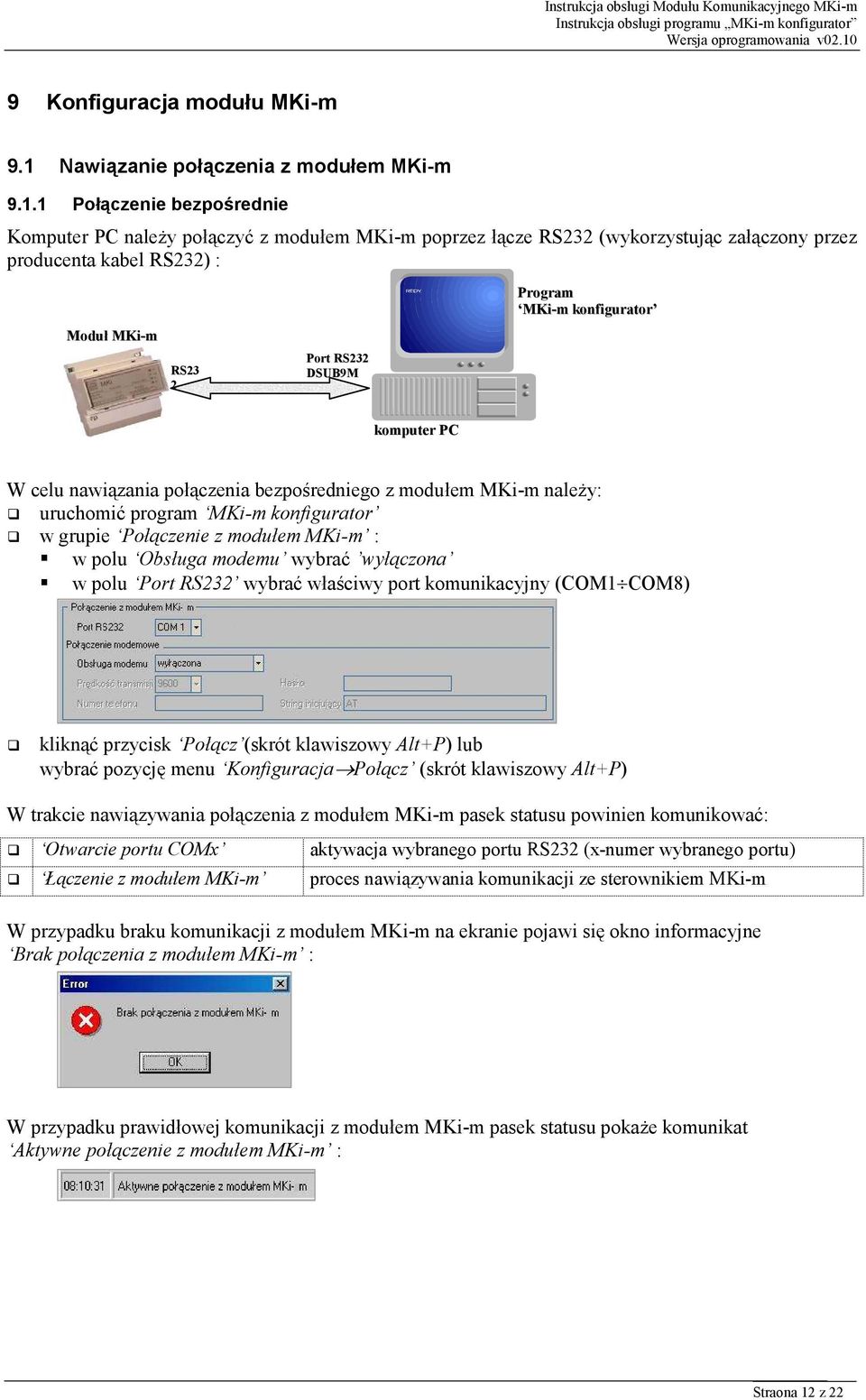

12 9 Konfiguracja modułu MKi-m 9.1 Nawiązanie połączenia z modułem MKi-m Połączenie bezpośrednie Komputer PC należy połączyć z modułem MKi-m poprzez łącze RS232 (wykorzystując załączony przez producenta kabel RS232) : Moduł MKi-m RS23 2 Port RS232 DSUB9M Program MKi-m konfigurator komputer PC W celu nawiązania połączenia bezpośredniego z modułem MKi-m należy: uruchomić program MKi-m konfigurator w grupie Połączenie z modułem MKi-m : w polu Obsługa modemu wybrać wyłączona w polu Port RS232 wybrać właściwy port komunikacyjny (COM1 COM8) kliknąć przycisk Połącz (skrót klawiszowy Alt+P) lub wybrać pozycję menu Konfiguracja Połącz (skrót klawiszowy Alt+P) W trakcie nawiązywania połączenia z modułem MKi-m pasek statusu powinien komunikować: Otwarcie portu COMx aktywacja wybranego portu RS232 (x-numer wybranego portu) Łączenie z modułem MKi-m proces nawiązywania komunikacji ze sterownikiem MKi-m W przypadku braku komunikacji z modułem MKi-m na ekranie pojawi się okno informacyjne Brak połączenia z modułem MKi-m : W przypadku prawidłowej komunikacji z modułem MKi-m pasek statusu pokaże komunikat Aktywne połączenie z modułem MKi-m : Straona 12 z 22

13 9.1.2 Połączenie modemowe Komunikacja w tym trybie odbywa się z wykorzystaniem sieci telefonicznej (sieć komutowana - PSTN lub sieć GSM - CSD). Umożliwia to zdalną konfigurację sterownika MKi-m pracującego na obiekcie pomiarowym (z aktywną transmisją modemową). Komputer PC należy połączyć z modemem telefonicznym poprzez łącze RS232. Sieć telefoniczna Program MKi-m konfigurator Moduł MKi-m RS232 Port RS232 DSUB9M modem modem komputer PC W celu nawiązania połączenia modemowego z modułem MKi-m należy: uruchomić program MKi-m konfigurator w grupie Połączenie z modułem MKi-m : w polu Port RS232 wybrać właściwy port komunikacyjny (COM1 COM8) w polu Obsługa modemu wybrać załączona w polu Prędkość transmisji wybrać żądaną wartość: 1200,2400,4800,9600 lub bit/s w polu Numer telefonu wpisać numer telefonu pod którym jest dostępny moduł MKi-m w polu Hasło wpisać hasło autoryzacji połączenia z MKi-m; jeżeli hasło jest nieaktywne pole należy zostawić puste w polu String inicjujący wpisać zestaw komend AT dla inicjalizacji modemu kliknąć przycisk Połącz (skrót klawiszowy Alt+P) lub wybrać pozycję menu Konfiguracja Połącz (skrót klawiszowy Alt+P) W trakcie nawiązywania połączenia z modułem MKi-m pasek statusu powinien komunikować: Otwarcie portu COMx aktywacja wybranego portu RS232 (x-numer wybranego portu) Inicjalizacja modemu... inicjalizacja połączenia z modemem telefonicznym Połączenie z numerem... łączenie z przypisanym numerem telefonu Oczekiwanie na zgłoszenie modułu MKi-m jest aktywne połączenie modemowe. Program oczekuje na zgłoszenie sterownika MKi-m i nawiązanie z nim komunikacji Straona 13 z 22

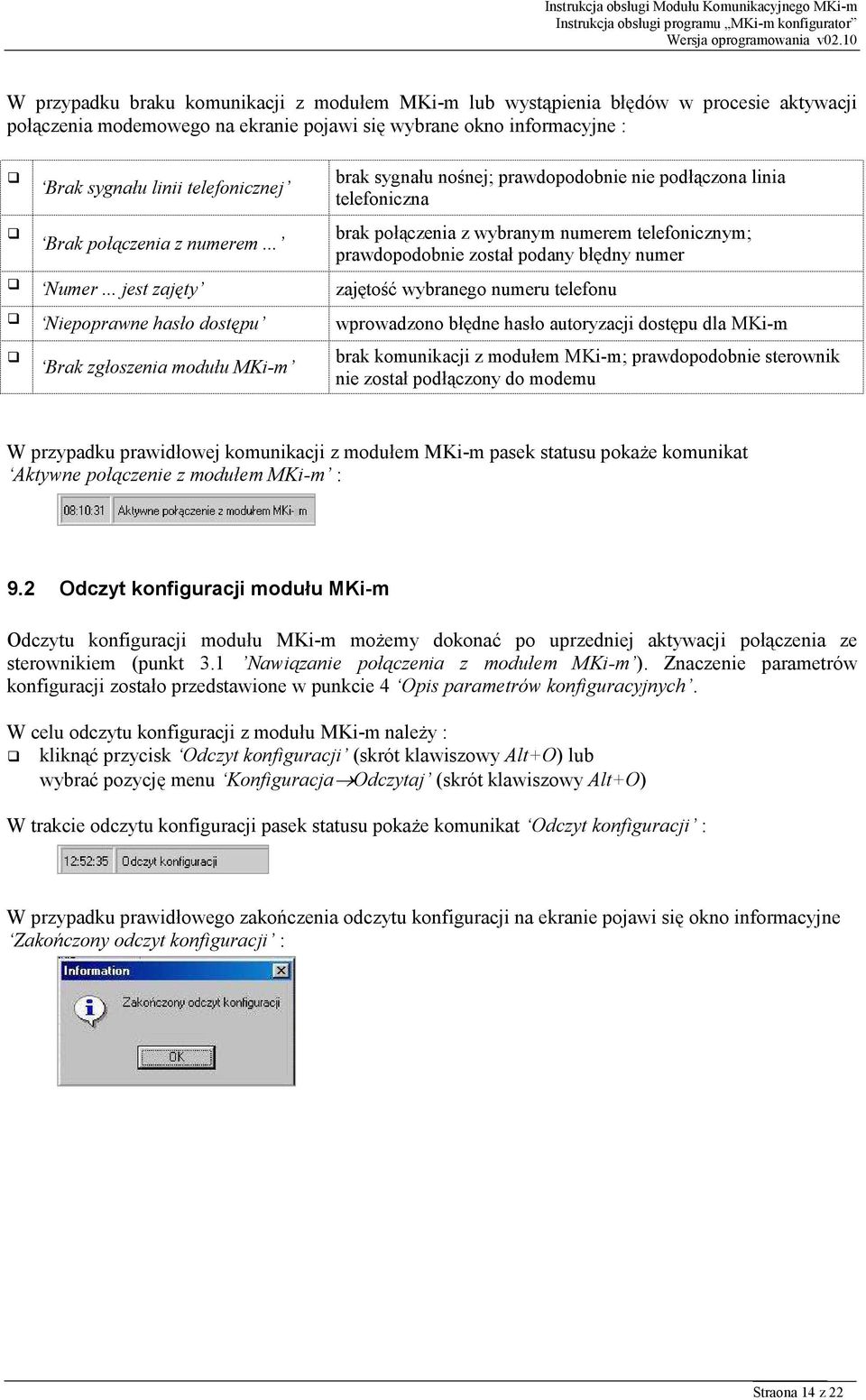

14 W przypadku braku komunikacji z modułem MKi-m lub wystąpienia błędów w procesie aktywacji połączenia modemowego na ekranie pojawi się wybrane okno informacyjne : Brak sygnału linii telefonicznej Brak połączenia z numerem... brak sygnału nośnej; prawdopodobnie nie podłączona linia telefoniczna brak połączenia z wybranym numerem telefonicznym; prawdopodobnie został podany błędny numer Numer... jest zajęty zajętość wybranego numeru telefonu Niepoprawne hasło dostępu wprowadzono błędne hasło autoryzacji dostępu dla MKi-m Brak zgłoszenia modułu MKi-m brak komunikacji z modułem MKi-m; prawdopodobnie sterownik nie został podłączony do modemu W przypadku prawidłowej komunikacji z modułem MKi-m pasek statusu pokaże komunikat Aktywne połączenie z modułem MKi-m : 9.2 Odczyt konfiguracji modułu MKi-m Odczytu konfiguracji modułu MKi-m możemy dokonać po uprzedniej aktywacji połączenia ze sterownikiem (punkt 3.1 Nawiązanie połączenia z modułem MKi-m ). Znaczenie parametrów konfiguracji zostało przedstawione w punkcie 4 Opis parametrów konfiguracyjnych. W celu odczytu konfiguracji z modułu MKi-m należy : kliknąć przycisk Odczyt konfiguracji (skrót klawiszowy Alt+O) lub wybrać pozycję menu Konfiguracja Odczytaj (skrót klawiszowy Alt+O) W trakcie odczytu konfiguracji pasek statusu pokaże komunikat Odczyt konfiguracji : W przypadku prawidłowego zakończenia odczytu konfiguracji na ekranie pojawi się okno informacyjne Zakończony odczyt konfiguracji : Straona 14 z 22

15 W przypadku wystąpienia błędów w trakcie odczytu konfiguracji na ekranie pojawi się wybrane okno informacyjne : Błędny format konfiguracji (...) Brak połączenia z modułem MKi-m. błędny format konfiguracji związany z : niezgodnością sumy kontrolnej niezgodnością wersji oprogramowania przerwane połączenie z modułem MKi-m 9.3 Zapis konfiguracji modułu MKi-m Zapisu konfiguracji modułu MKi-m możemy dokonać po uprzedniej aktywacji połączenia ze sterownikiem (punkt 3.1 Nawiązanie połączenia z modułem MKi-m ). Znaczenie parametrów konfiguracji zostało przedstawione w punkcie 4 Opis parametrów konfiguracyjnych. W celu zapisania konfiguracji do modułu MKi-m należy : kliknąć przycisk Zapis konfiguracji (skrót klawiszowy Alt+Z) lub wybrać pozycję menu Konfiguracja Zapisz (skrót klawiszowy Alt+Z) W trakcie zapisu konfiguracji pasek statusu pokaże komunikat Zapis konfiguracji : W przypadku prawidłowego zakończenia zapisu konfiguracji na ekranie pojawi się okno informacyjne Zakończony zapis konfiguracji : Straona 15 z 22

16 W przypadku wystąpienia błędów w trakcie zapisu konfiguracji na ekranie pojawi się wybrane okno informacyjne : Niezgodność wersji :... Brak połączenia z modułem MKi-m. niezgodność wersji konfiguracji bieżącej modułu MKi-m z wersją konfiguracji zapisywanej przerwane połączenie z modułem MKi-m W przypadku niepoprawnego formatu parametrów konfiguracji na ekranie pojawia się okno informacyjne z listą błędów i zostaje przerwany proces zapisu konfiguracji: Straona 16 z 22

17 9.4 Odczyt z pliku konfiguracji modułu MKi-m Program MKi-m konfigurator umożliwia archiwizację konfiguracji modułu MKi-m w postaci plików binarnych z rozszerzeniem *.MCF (np. mki_m_czwa_gwiezdna.mcf ). W celu odczytu konfiguracji z pliku *.MCF należy : wybrać pozycję menu Konfiguracja Odczytaj z pliku (skrót klawiszowy Ctrl+O) w oknie Otwórz wybrać właściwy plik W przypadku prawidłowego zakończenia odczytu konfiguracji na ekranie pojawi się okno informacyjne Zakończony odczyt konfiguracji : W przypadku wystąpienia błędów w trakcie odczytu konfiguracji na ekranie pojawi się okno informacyjne : Błędny format konfiguracji (...) błędny format konfiguracji związany z : niezgodnością sumy kontrolnej niezgodnością wersji oprogramowania 9.5 Zapis do pliku konfiguracji modułu MKi-m Program MKi-m konfigurator umożliwia archiwizację konfiguracji modułu MKi-m w postaci plików binarnych z rozszerzeniem *.MCF (np. mki_m_czwa_gwiezdna.mcf ). W celu zapisu konfiguracji w pliku *.MCF należy : wybrać pozycję menu Konfiguracja Zapisz do pliku (skrót klawiszowy Ctrl+Z) w oknie Zapisz jako: wpisać nazwę pliku W przypadku prawidłowego zakończenia zapisu konfiguracji na ekranie pojawi się okno informacyjne Zakończony zapis konfiguracji : Straona 17 z 22

18 9.6 Zamknięcie połączenia z modułem MKi-m Polecenie Rozłącz Aby zakończyć aktywne połączenie z modułem komunikacyjnym MKi-m należy: kliknąć przycisk Rozłącz (skrót klawiszowy Alt+R) lub wybrać pozycję menu Konfiguracja Rozłącz (skrót klawiszowy Alt+R) Po zakończeniu połączenia komunikacyjnego ze sterownikiem na ekranie pojawi się okno informacyjne Zakończone połączenie z modułem MKi-m : Uwaga: Przed zamknięciem programu MKi-m konfigurator jeżeli jest aktywne połączenie ze sterownikiem należy wykonać operację Rozłącz. Jest to wymagane aby moduł MKi-m po zmianie konfiguracji powrócił do standardowego trybu pracy (zakończenie trybu serwisowego) Polecenie Przerwij Aby przerwać aktywną operację (połączenie, zapis konfiguracji, odczyt konfiguracji) należy: kliknąć przycisk Przerwij (skrót klawiszowy Alt+W) Polecenie Przerwij kończy aktywną operację i zamyka połączenie ze sterownikiem (jeżeli jest aktywne połączenie). Na ekranie pojawi się okno informacyjne Przerwane połączenie z modułem MKi-m : Straona 18 z 22

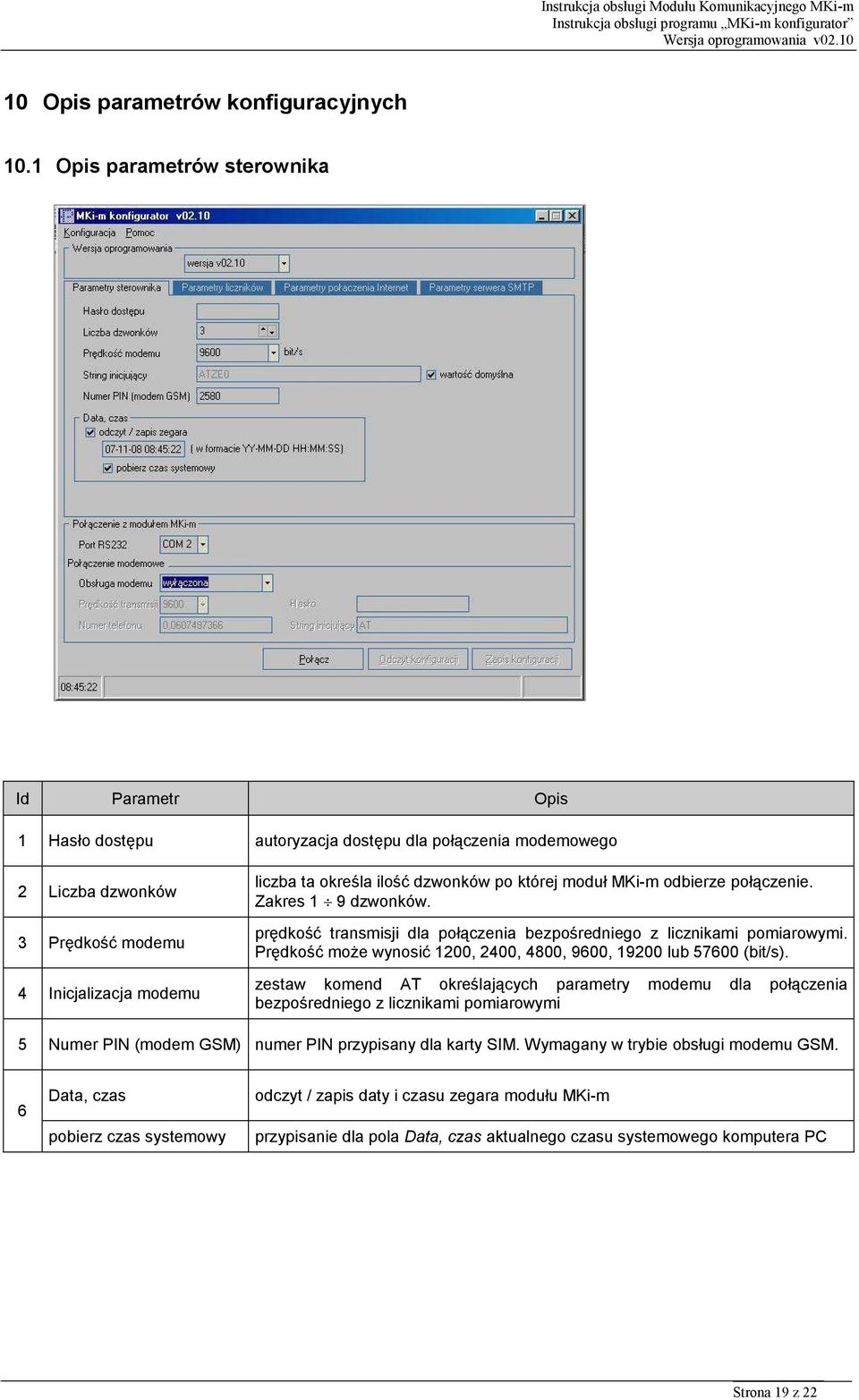

19 10 Opis parametrów konfiguracyjnych 10.1 Opis parametrów sterownika Id Parametr Opis 1 Hasło dostępu autoryzacja dostępu dla połączenia modemowego 2 Liczba dzwonków 3 Prędkość modemu 4 Inicjalizacja modemu liczba ta określa ilość dzwonków po której moduł MKi-m odbierze połączenie. Zakres 1 9 dzwonków. prędkość transmisji dla połączenia bezpośredniego z licznikami pomiarowymi. Prędkość może wynosić 1200, 2400, 4800, 9600, lub (bit/s). zestaw komend AT określających parametry modemu dla połączenia bezpośredniego z licznikami pomiarowymi 5 Numer PIN (modem GSM) numer PIN przypisany dla karty SIM. Wymagany w trybie obsługi modemu GSM. 6 Data, czas pobierz czas systemowy odczyt / zapis daty i czasu zegara modułu MKi-m przypisanie dla pola Data, czas aktualnego czasu systemowego komputera PC Strona 19 z 22

20 10.2 Opis parametrów liczników Id Parametr Opis 1 Typ licznika (1 4) typ licznika podłączonego do modułu MKi-m 2 Numer licznika (1 4) numer licznika podłączonego do modułu komunikacyjnego MKi-m typ odczytu zestawu danych pomiarowych z liczników energii elektrycznej. Pole to może przyjąć wartość: 3 Typ odczytu (1 4) 4 Prędkość odczytu (1 4) zatrzymany standardowy nieaktywny odczyt danych pomiarowych odczyt standardowego zestawu danych pomiarowych 1 tabela użytkownika odczyt 1 tabeli użytkownika 2 tabela użytkownika odczyt 2 tabeli użytkownika prędkość odczytu licznika podłączonego do modułu komunikacyjnego MKi-m. Prędkość może wynosić 1200, 2400, 4800, 9600 lub (bit/s). Strona 20 z 22

21 10.3 Opis parametrów połączenia Internet Id Parametr Opis 1 Typ połączenia 2 Prędkość modemu 3 Inicjalizacja modemu wybór typu modemu dla przesyłania poczty elektronicznej modem analogowy PSTN modem GSM obsługa modemu analogowego PSTN obsługa modemu GSM prędkość transmisji dla przesyłania poczty elektronicznej. Prędkość może wynosić 1200, 2400, 4800, 9600, lub (bit/s). zestaw komend AT określających parametry modemu dla przesyłania poczty elektronicznej 4 Numer Dial-Up numer Dial-Up dostępu do Internetu 5 Nazwa użytkownika nazwa użytkownika logowania do sieci Internet 6 Hasło hasło logowania do sieci internet Strona 21 z 22

22 10.4 Opis parametrów serwera SMTP Id Parametr Opis 1 Adres IP serwera SMTP 2 Serwer wymaga uwierzytelniania adres IP serwera pocztowego za pomocą którego moduł MKi-m będzie przesyłał wiadomości dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 3 Nazwa konta nazwa konta dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 4 Hasło hasło dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 5 Adres nadawcy adres nadawcy wiadomości wysyłanych przez MKi-m 6 Adres odbiorcy 7 Miejsce instalacji maksymalnie cztery adresy na które moduł komunikacyjny MKi-m przesyła wiadomości zawierające dane pomiarowe nazwa określająca miejsce w którym został zainstalowanych moduł MKi-m. Nazwa ta będzie zawarta w temacie wiadomości wysyłanych przez moduł. tryb harmonogramu przesyłania poczty elektronicznej z danymi pomiarowymi liczników energii. Pole to może przyjąć wartość: 8 Tryb wysyłania 9 Godziny odczytu zatrzymany dobowy w 1 dniu miesiąca dekadowy godzinny brak odczytu danych pomiarowych odczyt danych dobowy o godzinach określonych w polu Godziny odczytu odczyt danych pierwszego dnia każdego miesiąca o godzinie określonej w polu Godziny odczytu odczyt danych w dniu 1, 11, oraz 21 o godzinie określonej w polu Godziny odczytu odczyt danych w interwale 1,2 lub 4 godzinnym określonym w polu Godziny odczytu godziny w których będzie odbywał się odczyt zdefiniowanego zestawu danych. Pole może zawierać maksymalnie 4 wartości (dla odczytu dobowego). Strona 22 z 22
