1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Plac zabaw w ramach programu Radosna Szkoła przy Zespole Szkół w Chróścinie 1. Część ogólna Podstawa opracowania i zakres wymagań Specyfikacja techniczna wykonania i odbioru robót związanych z realizacją zadania inwestycyjnego pod nazwą: Utworzenie placu zabaw w ramach programu Radosna Szkoła na terenie Zespołu Szkół w Chróścinie została opracowana na podstawie: - projektu placu zabaw opracowanego przez Pracownię Projektową W.P. - wizji lokalnej w terenie - uzgodnień z zamawiającym i określa następujące wymagania w zakresie: - właściwości materiałów - sposobu i jakości wykonania robót - odbioru prawidłowości wykonania robót zgodnych z założeniami projektowymi Przedmiot i zakres robót budowlanych i ogrodniczych Przedmiotem inwestycji jest budowa placu zabaw na terenie Zespołu Szkół w Chróścinie Przedmiot i zakres robót wg Wspólnego Słownika Zamówień (CPV): nazwy i kody: grup, klas robót, kategorii robót Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV) CPV roboty w zakresie oczyszczania terenu CPV roboty w zakresie kształtowania placów zabaw CPV roboty w zakresie różnych nawierzchni CPV wyposażenie placów zabaw. CPV roboty w zakresie kształtowania terenów zielonych Wymagania dotyczące przedmiaru i obmiaru robót: Jednostki obmiaru: - korytowanie - m 2 i m 3 - nawierzchnie m 2 - urządzenia sprawnościowe i zabawowe szt. - ogrodzenie mb i szt. SPIS TREŚCI 1. Wymagania ogólne 2. Roboty w zakresie różnych nawierzchni Roboty w zakresie kształtowania placów zabaw Roboty w zakresie kształtowania terenów zielonych Wymagania ogólne dotyczące realizacji robót. Realizacja robót związanych z niniejszą inwestycją musi zawsze odpowiadać wszystkim przepisom techniczno budowlanym oraz prawnym na dzień realizacji zadania inwestycyjnego, zarówno dotyczących całości inwestycji, jaki i samych technologii wykonywania robót. Szczególną uwagę należy zwrócić na przepisy dotyczące bezpieczeństwa i higieny pracy, ochrony środowiska oraz ochrony przeciwpożarowej. Wykonawca na własny koszt zobowiązany jest do przestrzegania obowiązujących przepisów oraz wymogów władz samorządowych i administracyjnych. W rozumieniu przepisów zawartych w ustawie Prawo Ochrony Środowiska z dnia 27 kwietnia 2001 r (Dz. U. Nr 62, poz 627 i Rozporządzeniu Rady Ministrów), przedmiotowa inwestycja nie jest zaliczana do oddziałujących znacząco na środowisko i nie kwalifikuje się do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U.Nr 179, poz. 1490) z dnia 24 września 2002 r.

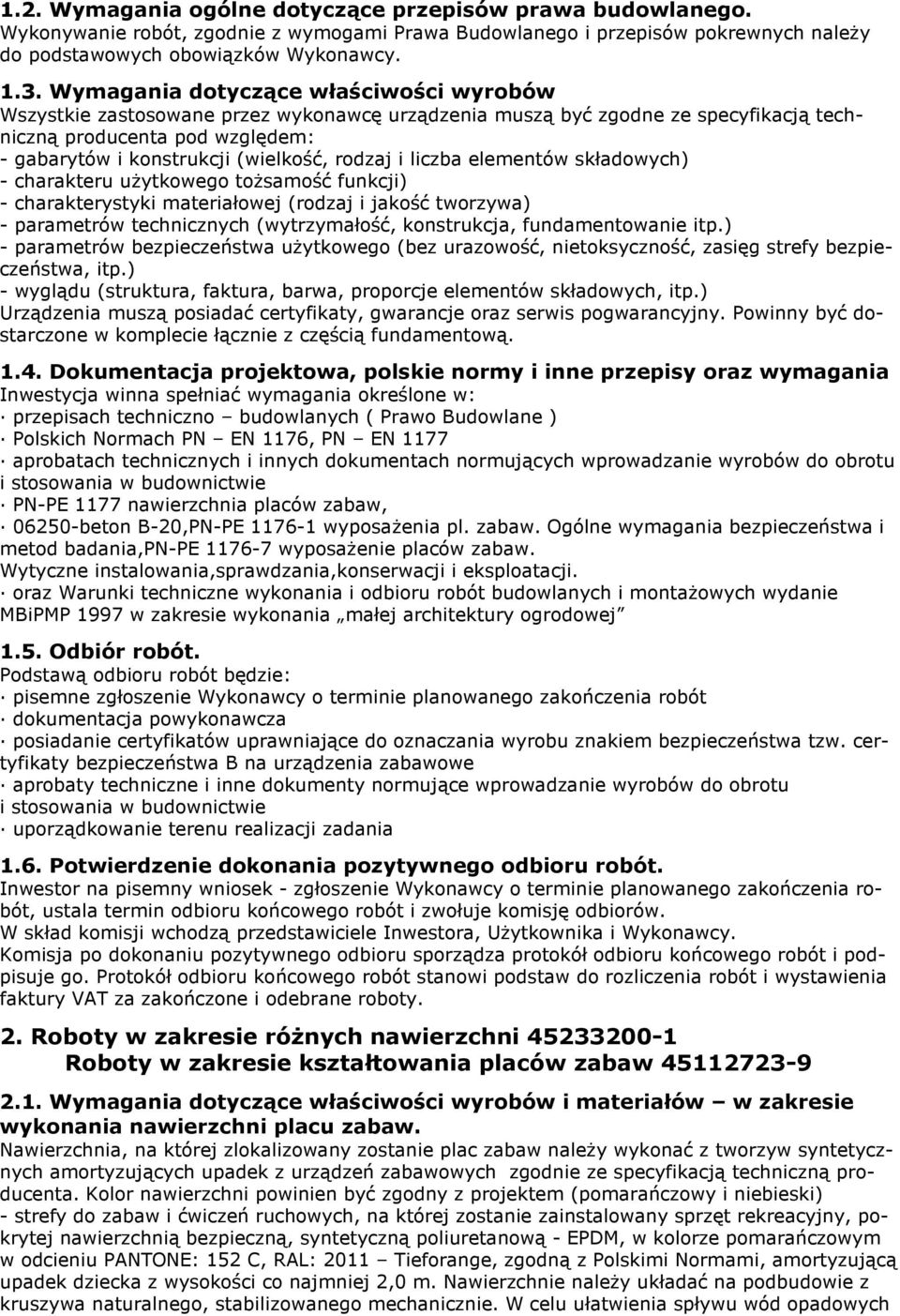

2 1.2. Wymagania ogólne dotyczące przepisów prawa budowlanego. Wykonywanie robót, zgodnie z wymogami Prawa Budowlanego i przepisów pokrewnych należy do podstawowych obowiązków Wykonawcy Wymagania dotyczące właściwości wyrobów Wszystkie zastosowane przez wykonawcę urządzenia muszą być zgodne ze specyfikacją techniczną producenta pod względem: - gabarytów i konstrukcji (wielkość, rodzaj i liczba elementów składowych) - charakteru użytkowego tożsamość funkcji) - charakterystyki materiałowej (rodzaj i jakość tworzywa) - parametrów technicznych (wytrzymałość, konstrukcja, fundamentowanie itp.) - parametrów bezpieczeństwa użytkowego (bez urazowość, nietoksyczność, zasięg strefy bezpieczeństwa, itp.) - wyglądu (struktura, faktura, barwa, proporcje elementów składowych, itp.) Urządzenia muszą posiadać certyfikaty, gwarancje oraz serwis pogwarancyjny. Powinny być dostarczone w komplecie łącznie z częścią fundamentową Dokumentacja projektowa, polskie normy i inne przepisy oraz wymagania Inwestycja winna spełniać wymagania określone w: przepisach techniczno budowlanych ( Prawo Budowlane ) Polskich Normach PN EN 1176, PN EN 1177 aprobatach technicznych i innych dokumentach normujących wprowadzanie wyrobów do obrotu i stosowania w budownictwie PN-PE 1177 nawierzchnia placów zabaw, beton B-20,PN-PE wyposażenia pl. zabaw. Ogólne wymagania bezpieczeństwa i metod badania,pn-pe wyposażenie placów zabaw. Wytyczne instalowania,sprawdzania,konserwacji i eksploatacji. oraz Warunki techniczne wykonania i odbioru robót budowlanych i montażowych wydanie MBiPMP 1997 w zakresie wykonania małej architektury ogrodowej 1.5. Odbiór robót. Podstawą odbioru robót będzie: pisemne zgłoszenie Wykonawcy o terminie planowanego zakończenia robót dokumentacja powykonawcza posiadanie certyfikatów uprawniające do oznaczania wyrobu znakiem bezpieczeństwa tzw. certyfikaty bezpieczeństwa B na urządzenia zabawowe aprobaty techniczne i inne dokumenty normujące wprowadzanie wyrobów do obrotu i stosowania w budownictwie uporządkowanie terenu realizacji zadania 1.6. Potwierdzenie dokonania pozytywnego odbioru robót. Inwestor na pisemny wniosek - zgłoszenie Wykonawcy o terminie planowanego zakończenia robót, ustala termin odbioru końcowego robót i zwołuje komisję odbiorów. W skład komisji wchodzą przedstawiciele Inwestora, Użytkownika i Wykonawcy. Komisja po dokonaniu pozytywnego odbioru sporządza protokół odbioru końcowego robót i podpisuje go. Protokół odbioru końcowego robót stanowi podstaw do rozliczenia robót i wystawienia faktury VAT za zakończone i odebrane roboty. 2. Roboty w zakresie różnych nawierzchni Roboty w zakresie kształtowania placów zabaw Wymagania dotyczące właściwości wyrobów i materiałów w zakresie wykonania nawierzchni placu zabaw. Nawierzchnia, na której zlokalizowany zostanie plac zabaw należy wykonać z tworzyw syntetycznych amortyzujących upadek z urządzeń zabawowych zgodnie ze specyfikacją techniczną producenta. Kolor nawierzchni powinien być zgodny z projektem (pomarańczowy i niebieski) - strefy do zabaw i ćwiczeń ruchowych, na której zostanie zainstalowany sprzęt rekreacyjny, pokrytej nawierzchnią bezpieczną, syntetyczną poliuretanową - EPDM, w kolorze pomarańczowym w odcieniu PANTONE: 152 C, RAL: 2011 Tieforange, zgodną z Polskimi Normami, amortyzującą upadek dziecka z wysokości co najmniej 2,0 m. Nawierzchnie należy układać na podbudowie z kruszywa naturalnego, stabilizowanego mechanicznie. W celu ułatwienia spływu wód opadowych

3 należy zastosować na nawierzchni spadek min. 1 %. W przypadku występowania pod projektowaną nawierzchnią gruntów gliniastych, należy dodatkowo zastosować warstwę odsączającą. Łączna grubość nawierzchni poliuretanowej (wraz z warstwą amortyzującą SBR) min. 45 mm. Bezpieczna nawierzchnia poliuretanowa EPDM składa się z: - Warstwy amortyzującej grubości min 35 mm składającej się z czarnego granulatu gumowego SBR połączonego żywicą poliuretanową wykonanej bezspoinowo specjalną układarką mas tartanowych, np. Planomatic Warstwy użytkowej grubości 10 mm składającej się z granulatu kauczukowego EPDM średnicy 1-4 mm i żywicy poliuretanowej. Warstwę tę należy ułożyć bezspoinowo specjalną układarką mas tartanowych, np. Planomatic. - strefy komunikacyjnej (ścieżka) pokryta nawierzchnią syntetyczną poliuretanową - EPDM w kolorze niebieskim w odcieniu PANTONE: 540 C, RALL 5003 Saphirblau, zgodną z Polskimi Normami. Szerokość ścieżki winna wynosić min. 1,5 m. Nawierzchnie należy układać na podbudowie z kruszywa naturalnego, stabilizowanego mechanicznie i ograniczyć obrzeżem betonowym na pograniczu z nawierzchnią trawiastą. W celu ułatwienia spływu wód opadowych należy zastosować spadek poprzeczny wynoszący min. 2 %. Łączna grubość nawierzchni (wraz z warstwą stabilizującą typu ET) min. 40mm. Nawierzchnię tę należy ułożyć na tak zwanej warstwie stabilizującej typu ET, spełniającej rolę systemową podbudowę pod nawierzchnię. Należy wykonać w oparciu o recepturę producenta lub aprobatę bądź kartę techniczną danej nawierzchni. Przez systemową podbudowę należy rozumieć warstwę przepuszczalną dla wody wykonaną jako mieszanka żwiru suszonego (2-5 mm), granulatu gumowego SBR (1-4 mm) i kleju (żywicy poliuretanowej), wykonaną w oparciu o w/w dokumenty. Warstwę tę należy ułożyć bezspoinowo specjalną układarką mas tartanowych, np. Planomatic. Grubość podbudowy powinna wynosić min 30 mm. Na tak wykonaną podbudowę systemową układa się nawierzchnię poliuretanową. Nawierzchnia poliuretanowa EPDM o grubości 10 mm składa się z granulatu kauczukowego EPDM średnicy 1-4 mm i żywicy poliuretanowej. Warstwę tę należy ułożyć bezspoinowo specjalną układarką mas tartanowych, np. Planomatic Odbiór robót Celem odbioru robót jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesionemu do ich ilości, jakości i wartości. Gotowość do odbioru na podstawie jej zgłoszenia zamawiającemu. Odbiór jest potwierdzeniem wykonania robót zgodnie z zamówieniem oraz obowiązującymi normami PN, PN-EN Odbiorowi robót zanikających i ulegających zakryciu podlegają: - przygotowanie podłoża, - ewentualnie wykonanie podbudowy, - wykonanie kolejnych warstw nawierzchni, - ewentualnie wykonanie ławy pod krawężniki Sprzęt i maszyny: Do wykonania robót budowlanych można użyć dowolnego sprzętu i maszyn, gwarantującego jakość wykonania nawierzchni wg uznania i potrzeb wykonawcy, umożliwiające pracę bez uszkadzania istniejących drzew i krzewów i niepowodujące zniszczenia istniejącego terenu Transport: Do transportu można użyć dowolnego sprzętu, który nie wpłynie niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Na terenie opracowania środki transportu powinny mieć gabaryty umożliwiające poruszanie się bez uszkadzania istniejących drzew i krzewów i niepowodujące zniszczenia istniejącego terenu Wymagania dotyczące właściwości wyrobów i materiałów w zakresie wykonania nawierzchni chodnik Podłoże podłoże pod ułożenie nawierzchni z betonowych kostek brukowych może stanowić grunt piaszczysty - rodzimy lub nasypowy, nawierzchnię można wykonywać bezpośrednio na podłożu gruntu Podbudowa Podbudowę, w zależności od przeznaczenia, obciążenia ruchem i warunków gruntowo-wodnych,

4 może stanowić: - grunt ulepszony pospółką, odpadami kamiennymi, żużlem wielkopiecowym, spoiwem itp., - kruszywo naturalne lub łamane, stabilizowane mechanicznie, - podbudowa tłuczniowa, żwirowa lub żużlowa, lub inny rodzaj podbudowy określonej w dokumentacji projektowej. Podbudowa powinna być przygotowana zgodnie z wymaganiami określonymi w specyfikacjach dla odpowiedniego rodzaju podbudowy Obramowanie nawierzchni Do obramowania nawierzchni z betonowych kostek brukowych można stosować krawężniki uliczne betonowe wg BN-80/ /04 [6] lub inne typy krawężników zgodne z dokumentacją projektową zaakceptowane przez Inspektora nadzoru Podsypka Na podsypkę należy stosować piasek gruby, odpowiadający wymaganiom PN-B [3]. Grubość podsypki po zagęszczeniu powinna zawierać się w granicach od 3 do 5 cm. Podsypka powinna być zwilżona wodą, zagęszczona i wyprofilowana Wykonanie nawierzchni z kostki betonowej Kostkę układa się na podsypce lub podłożu piaszczystym w taki sposób, aby szczeliny między kostkami wynosiły od 2 do 3 mm. Kostkę należy układać ok. 1,5 cm wyżej od projektowanej niwelety nawierzchni, gdyż w czasie wibrowania (ubijania) podsypka ulega zagęszczeniu. Po ułożeniu kostki, szczeliny należy wypełnić piaskiem, a następnie zamieść powierzchnię ułożonych kostek przy użyciu szczotek ręcznych lub mechanicznych i przystąpić do ubijania nawierzchni. Do ubijania ułożonej nawierzchni z kostek brukowych stosuje się wibratory płytowe z osłoną z tworzywa sztucznego dla ochrony kostek przed uszkodzeniem i zabrudzeniem. Wibrowanie należy prowadzić od krawędzi powierzchni ubijanej w kierunku środka i jednocześnie w kierunku poprzecznym kształtek. Do zagęszczania nawierzchni z betonowych kostek brukowych nie wolno używać walca. Po ubiciu nawierzchni należy uzupełnić szczeliny piaskiem i zamieść nawierzchnię. Nawierzchnia z wypełnieniem spoin piaskiem nie wymaga pielęgnacji - może być zaraz oddana do ruchu Sprzęt Małe powierzchnie nawierzchni z kostki brukowej wykonuje się ręcznie. Do zagęszczenia nawierzchni stosuje się wibratory płytowe z osłoną z tworzywa sztucznego. Do wyrównania podsypki z piasku można stosować mechaniczne urządzenie na rolkach, prowadzone liniami na szynie lub krawężnikach Odbiór robót Celem odbioru robót jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesionemu do ich ilości, jakości i wartości. Gotowość do odbioru na podstawie jej zgłoszenia zamawiającemu. Odbiór jest potwierdzeniem wykonania robót zgodnie z zamówieniem oraz obowiązującymi normami PN, PN-EN Odbiorowi robót zanikających i ulegających zakryciu podlegają: - przygotowanie podłoża, - wykonanie podbudowy, - wykonanie podsypki, - wykonanie ławy pod krawężniki Transport Kostki betonowe można przewozić samochodami na paletach transportowych wykonawcy lub producenta, umożliwiające dowóz, bez uszkadzania istniejących drzew i krzewów i niepowodujące zniszczenia istniejącego terenu.

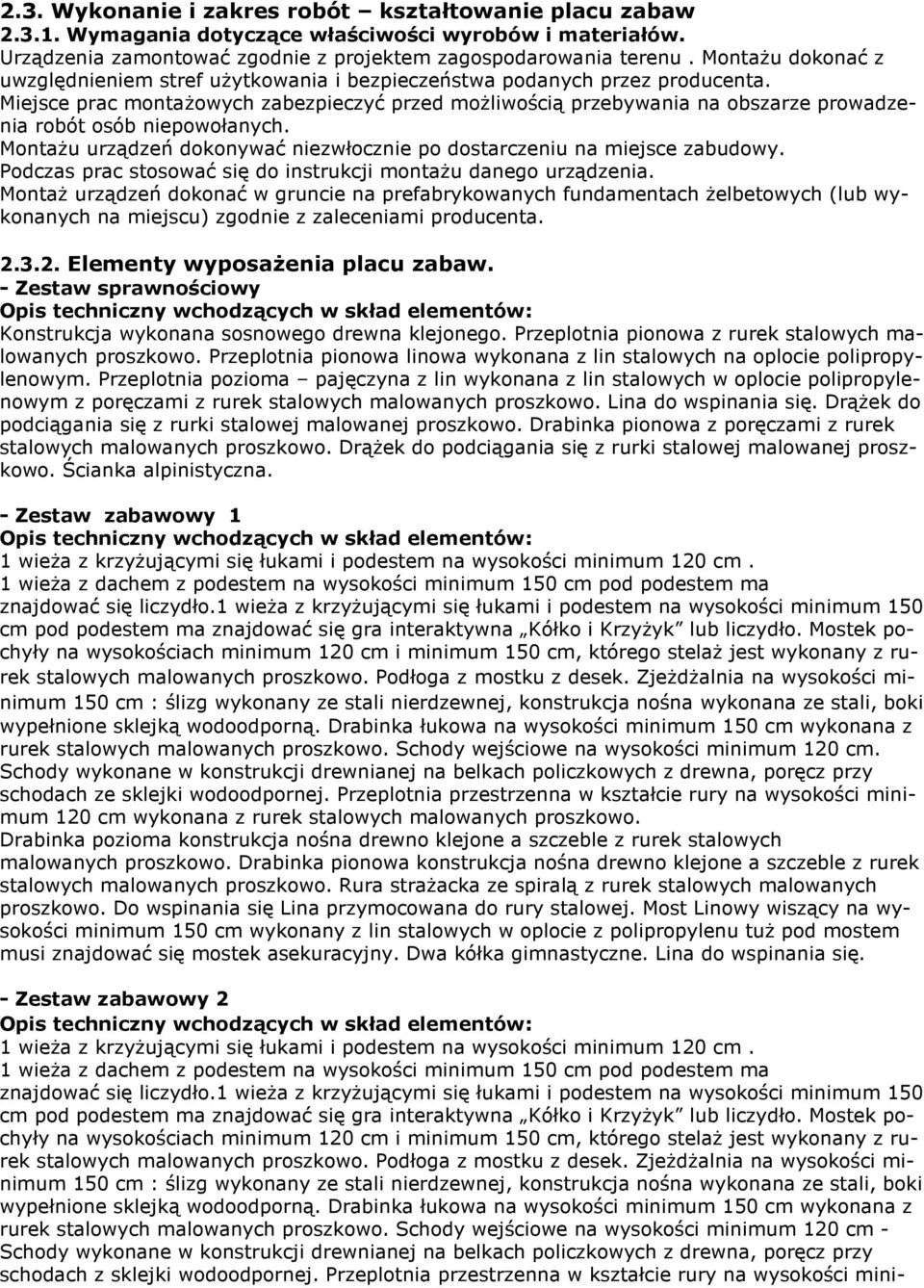

5 2.3. Wykonanie i zakres robót kształtowanie placu zabaw Wymagania dotyczące właściwości wyrobów i materiałów. Urządzenia zamontować zgodnie z projektem zagospodarowania terenu. Montażu dokonać z uwzględnieniem stref użytkowania i bezpieczeństwa podanych przez producenta. Miejsce prac montażowych zabezpieczyć przed możliwością przebywania na obszarze prowadzenia robót osób niepowołanych. Montażu urządzeń dokonywać niezwłocznie po dostarczeniu na miejsce zabudowy. Podczas prac stosować się do instrukcji montażu danego urządzenia. Montaż urządzeń dokonać w gruncie na prefabrykowanych fundamentach żelbetowych (lub wykonanych na miejscu) zgodnie z zaleceniami producenta Elementy wyposażenia placu zabaw. - Zestaw sprawnościowy Opis techniczny wchodzących w skład elementów: Konstrukcja wykonana sosnowego drewna klejonego. Przeplotnia pionowa z rurek stalowych malowanych proszkowo. Przeplotnia pionowa linowa wykonana z lin stalowych na oplocie polipropylenowym. Przeplotnia pozioma pajęczyna z lin wykonana z lin stalowych w oplocie polipropylenowym z poręczami z rurek stalowych malowanych proszkowo. Lina do wspinania się. Drążek do podciągania się z rurki stalowej malowanej proszkowo. Drabinka pionowa z poręczami z rurek stalowych malowanych proszkowo. Drążek do podciągania się z rurki stalowej malowanej proszkowo. Ścianka alpinistyczna. - Zestaw zabawowy 1 Opis techniczny wchodzących w skład elementów: 1 wieża z krzyżującymi się łukami i podestem na wysokości minimum 120 cm. 1 wieża z dachem z podestem na wysokości minimum 150 cm pod podestem ma znajdować się liczydło.1 wieża z krzyżującymi się łukami i podestem na wysokości minimum 150 cm pod podestem ma znajdować się gra interaktywna Kółko i Krzyżyk lub liczydło. Mostek pochyły na wysokościach minimum 120 cm i minimum 150 cm, którego stelaż jest wykonany z rurek stalowych malowanych proszkowo. Podłoga z mostku z desek. Zjeżdżalnia na wysokości minimum 150 cm : ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana ze stali, boki wypełnione sklejką wodoodporną. Drabinka łukowa na wysokości minimum 150 cm wykonana z rurek stalowych malowanych proszkowo. Schody wejściowe na wysokości minimum 120 cm. Schody wykonane w konstrukcji drewnianej na belkach policzkowych z drewna, poręcz przy schodach ze sklejki wodoodpornej. Przeplotnia przestrzenna w kształcie rury na wysokości minimum 120 cm wykonana z rurek stalowych malowanych proszkowo. Drabinka pozioma konstrukcja nośna drewno klejone a szczeble z rurek stalowych malowanych proszkowo. Drabinka pionowa konstrukcja nośna drewno klejone a szczeble z rurek stalowych malowanych proszkowo. Rura strażacka ze spiralą z rurek stalowych malowanych proszkowo. Do wspinania się Lina przymocowana do rury stalowej. Most Linowy wiszący na wysokości minimum 150 cm wykonany z lin stalowych w oplocie z polipropylenu tuż pod mostem musi znajdować się mostek asekuracyjny. Dwa kółka gimnastyczne. Lina do wspinania się. - Zestaw zabawowy 2 Opis techniczny wchodzących w skład elementów: 1 wieża z krzyżującymi się łukami i podestem na wysokości minimum 120 cm. 1 wieża z dachem z podestem na wysokości minimum 150 cm pod podestem ma znajdować się liczydło.1 wieża z krzyżującymi się łukami i podestem na wysokości minimum 150 cm pod podestem ma znajdować się gra interaktywna Kółko i Krzyżyk lub liczydło. Mostek pochyły na wysokościach minimum 120 cm i minimum 150 cm, którego stelaż jest wykonany z rurek stalowych malowanych proszkowo. Podłoga z mostku z desek. Zjeżdżalnia na wysokości minimum 150 cm : ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana ze stali, boki wypełnione sklejką wodoodporną. Drabinka łukowa na wysokości minimum 150 cm wykonana z rurek stalowych malowanych proszkowo. Schody wejściowe na wysokości minimum 120 cm - Schody wykonane w konstrukcji drewnianej na belkach policzkowych z drewna, poręcz przy schodach z sklejki wodoodpornej. Przeplotnia przestrzenna w kształcie rury na wysokości mini-

6 mum 120 cm wykonana z rurek stalowych malowanych proszkowo. Drabinka pozioma konstrukcja nośna drewno klejone a szczeble z rurek stalowych malowanych proszkowo. Drabinka pionowa konstrukcja nośna drewno klejone a szczeble z rurek stalowych malowanych proszkowo. Rura strażacka ze spiralą z rurek stalowych malowanych proszkowo. Do wspinania się Lina przymocowana do rury stalowej. Most Linowy wiszący na wysokości minimum 150 cm wykonany z lin stalowych w oplocie z polipropylenu tuż pod mostem musi znajdować się mostek asekuracyjny. Dwa kółka gimnastyczne. Lina do wspinania się. - Huśtawka wahadłowa podwójna Drewno konstrukcyjne sosnowe klejone warstwowo malowane farbami akrylowymi tworzącymi elastyczną powłokę. Wszystkie elementy konstrukcyjne wykonane z drewna klejonego warstwowo (kantówka 100 mm x 100 mm o zaokrąglonych krawędziach). Dodatkowo po obu zewnętrznych stronach huśtawki umieszczona płyta zabezpieczająca ze sklejki wodoodpornej grubości minimum 25 mm. Belka górna poprzeczna stalowa malowana proszkowo. Łańcuch techniczny kalibrowany. Siedzisko huśtawki, deseczka z tworzywa, zawieszone na łożyskach samosmarujących. - Huśtawka ważka Konstrukcja nośna -podwójny profil stalowy w kształcie łuku malowany proszkowo. Uchwyt wykonany z rurki stalowej malowanej proszkowo. Oparcie siedziska wykonane z rurki stalowej malowanej proszkowo wypełnione sklejką wodoodporną. Belka poprzeczna o długości minimum 2 m z drewna z zamocowanymi na krawędziach od spodu odbojnikami pochłaniającymi energię. - Ławka parkowa z oparciem Konstrukcja metalowa. Oparcie i siedzisko wykonane z drewna. Długość ławki minimum 180cm. - Ławka parkowa bez oparcia Konstrukcja metalowa. Siedzisko wykonane z drewna. Długość ławki minimum 190cm. - Tablica z regulaminem placu drewniana z zadaszeniem - szerokość 20cm, długość 70cm, wysokość 230cm. - Kosz na śmieci Konstrukcja betonowa, okładzina drewniana-deski, wkład z blachy średnica Ø 42cm, wysokość h = 67cm. - Ogrodzenie płotek drewniany o wysokości do 100cm, fundamentowanie wg wytycznych producenta Odbiór materiałów. Celem odbioru robót jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesionemu do ich iloci, jakości i wartości. Gotowość do odbioru na podstawie jej zgłoszenia zamawiającemu. Odbiór jest potwierdzeniem wykonania robót zgodnie z zamówieniem. Należy sprawdzić: Zgodność ilościową i jakościową dostarczonych urządzeń z wytycznymi projektu Zgodność danych technicznych elementów składowych, całych urządzeń bądź gotowych wyrobów, z dokumentacją projektową, a w szczególności zastosowane przekroje, średnice i grubości ścianek elementów składowych Zgodność kolorystyki urządzeń oraz wykonanie powłok malarskich i zabezpieczenia antykoroyjnego. 3. Roboty w zakresie kształtowania terenów zielonych Lokalizacja pokazana została na projekcie zagospodarowania terenu. Projekt przewiduje: Ręczne przekopanie gleby na terenie płaskim Dostawa ziemi urodzajnej Rozścielenie ziemi urodzajnej ręczne z transportem taczkami na terenie płaskim Wykonanie trawników dywanowych siewem na gruncie kat. IV z nawożeniem Dostawa i posadzenie roślin ozdobnych Ręczne rozrzucenie kory na terenie płaskim Pielęgnacja zieleni w okresie prowadzenia robót (podlewanie, odchwaszczanie) 3.1. Wykonanie i zakres robót. Wszystkie prace należy wykonać zgodnie z projektem i sztuką ogrodniczą. strefa zielona - pod trawniki i obsadzenia roślinnością średnią (krzewy liściaste i iglaste) i wy-

7 soką (drzewa liściaste i iglaste). Nie dopuszcza się nasadzeń roślinnością niebezpieczną tj. trującą, ostrą czy kłującą. Nawierzchnia zieleńców powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy spływ wody Sprzęt: dowolny wg uznania wykonawcy, umożliwiające pracę bez uszkadzania istniejących drzew i krzewów i niepowodujące zniszczenia istniejącego terenu Odbiór robót Celem odbioru robót jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesionemu do ich iloci, jakości i wartości. Gotowość do odbioru na podstawie jej zgłoszenia zamawiającemu. 4. Odbiór końcowy robót. Odbiór końcowy roboty, na podstawie dokumentacji projektowej i przepisów związanych odbiera komisja powołana przez Inwestora na zgłoszenia Wykonawcy robót. Inwestor na pisemny wniosek - zgłoszenie Wykonawcy o terminie planowanego zakończenia robót ustala termin odbioru końcowego robót i zwołuje komisję odbioru. W skład komisji wchodzą przedstawiciele Inwestora i Wykonawcy. Komisja ma obowiązek sprawdzenia: zachowania stref bezpieczeństwa montowanych urządzeń przestrzegania zaleceń instrukcji montażu poszczególnych urządzeń certyfikatów uprawniających do oznaczania wyrobu znakiem bezpieczeństwa B tzw. certyfikaty bezpieczeństwa, atestów i deklaracji zgodności na zastosowane wyroby i urządzenia posiadania aprobat technicznych i innych dokumentów normujących wprowadzanie wyrobów do obrotu i stosowania w budownictwie czy nastąpiło uporządkowanie terenu realizacji zadania czy Wykonawca przy realizacji inwestycji nie spowodował zniszczenia mienia i terenu w granicach placu budowy Komisja po dokonaniu pozytywnego odbioru sporządza protokół odbioru końcowego robót i podpisuje go. Protokół ten stanowi podstaw do rozliczenia robót i wystawienia faktury VAT za zakończone i odebrane roboty Po sporządzeniu i podpisaniu bezusterkowego protokółu odbioru końcowego robót komisja dopuszcza przedmiotowy teren do użytkowania. Opracował: tech. arch. Ireneusz Kubisa Projektant: mgr inż. arch. Wojciech Paszkowski
