1 INSTRUKCJA OBS UGI elektroniczny regulator temperatury rozwi¹zania dla ka dego

2 Gratulujemy Pañstwu zakupu elektronicznego regulatora temperatury Elektra ELR-10 i dziêkujemy za zaufanie, jakim obdarzyliœcie Pañstwo nasz¹ firmê. Regulator bêdzie s³u y³ Wam i Waszej rodzinie przez wiele lat. W znacznym stopniu zaoszczêdzi koszty energii i poprawi komfort cieplny. ELEKTRA ELR-10 Przed rozpoczêciem obs³ugi regulatora, prosimy uwa nie przeczytaæ instrukcjê.

3 SPIS TREŒCI 1. Wstêp 2. Klasyfikacja 3. Monta czujnika pod³ogowego 4. Monta regulatora z wbudowanym czujnikiem powietrznym 5. Monta regulatora z wbudowanym czujnikiem powietrznym oraz pod³ogowym czujnikiem ograniczaj¹cym temperaturê pod³ogi powy ej +40oC 6. Dane techniczne 7. Instalacja regulatora 8. Uruchamianie i regulacja 9. Warunki gwarancji 3

4 1. WSTÊP Elektroniczny regulator temperatury Elektra ELR-10 steruje zasilaniem elementów grzejnych w celu uzyskania po ¹danej (optymalnej) temperatury, wp³ywaj¹c tym samym na ekonomiczne zu ycie energii elektrycznej. Elektra ELR-10 ma 3 warianty pomiaru temperatury, poprzez czujnik: - powietrzny, - pod³ogowy, - powietrzny i pod³ogowy. W zale noœci od zastosowanego wariantu pomiaru temperatury, nale y odpowiednio przygotowaæ

5 regulator. W tym celu nale y zewrzeæ lub rozewrzeæ odpowiednie zaciski. Sposób przygotowania regulatora przedstawia poni sza tabela. Tab. 1. Sposoby przygotowania regulatora w zale noœci od pomiaru temperatury. 1 Pomiar temperatury powietrza Sposób przygotowania regulatora zaciski C-D zwarte; regulator korzysta z wbudowanego powietrznego czujnika temperatury

6 2 Pomiar temperatury pod³ogi Sposób przygotowania regulatora usun¹æ zworê C-D; czujnik pod³ogowy pod³¹czyæ do zacisków A-D 3 powietrza z ograniczeniem temperatury pod³ogi powy ej +40 o C zaciski C-D zwarte; regulator korzysta z wbudowanego powietrznego czujnika temperatury; czujnik pod³ogowy pod³¹czyæ do zacisków A-B

7 UWAGA: W trakcie instalacji regulatora dop³yw energii elektrycznej powinien byæ od³¹czony! ABC D ABCD ABCD zwora czujnik pod³ogowy zwora czujnik pod³ogowy Rys.1 Sposoby przygotowania regulatora w zale noœci od wariantu pomiaru temperatury.

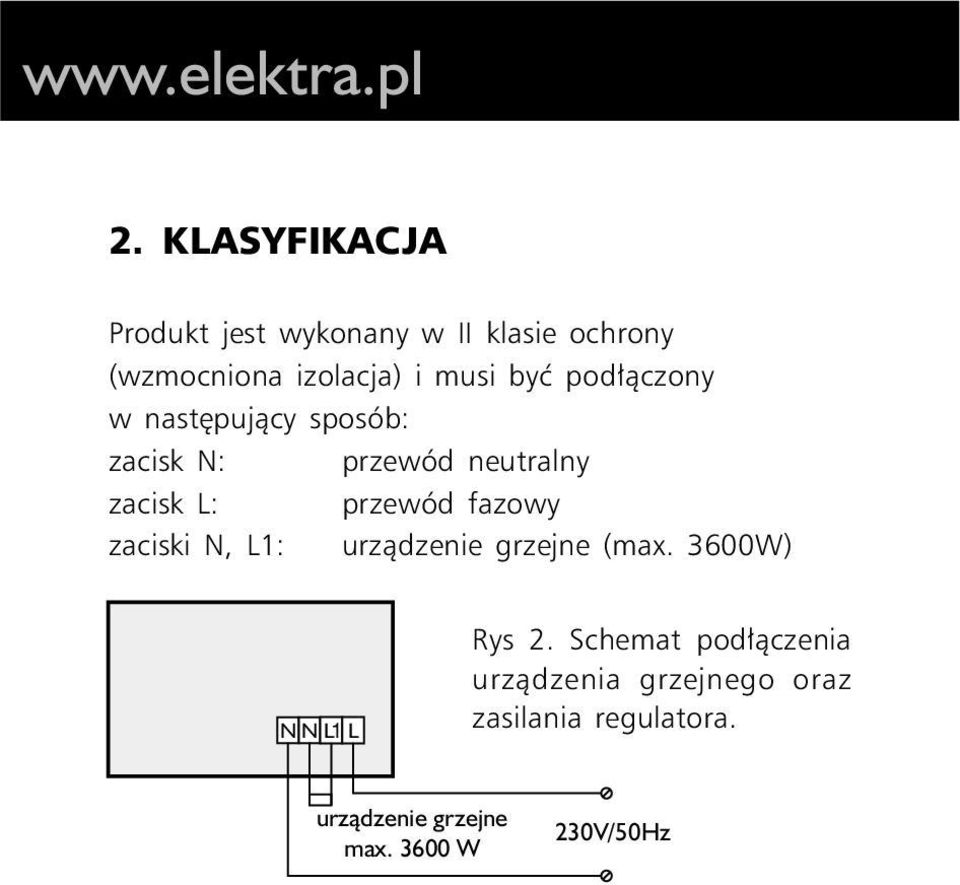

8 2. KLASY IKACJA Produkt jest wykonany w II klasie ochrony (wzmocniona izolacja) i musi byæ pod³¹czony w nastêpuj¹cy sposób: zacisk N: przewód neutralny zacisk L: przewód fazowy zaciski N, L1: urz¹dzenie grzejne (max. 3600W) NNL1 L Rys 2. Schemat pod³¹czenia urz¹dzenia grzejnego oraz zasilania regulatora. urz¹dzenie grzejne max W 230V/50Hz

9 3. MONTA CZUJNIKA POD OGOWEGO Czujnik pod³ogowy musi byæ umieszczony w zaœlepionej na koñcu rurce instalacyjnej (np. peszel), która powinna byæ osadzona w górnej warstwie wylewki pomiêdzy przewodami grzejnymi. Przewód czujnika mo na przed³u yæ do 50 m.

10 Puszka podtynkowa Regulator temperatury Przewód czujnika temperatury Rurka ochronna, np. peszel Czujnik temperatury (równa odleg³oœæ miêdzy przewodami grzejnymi) Zatyczka Posadzka Mata grzejna Klej do terakoty Zaprawa piaskowo- -betonowa Izolacja Strop Rys 3. Sposób instalacji pod³ogowego czujnika temperatury przy zastosowaniu mat grzejnych Elektra.

11 4. MONTA REGULATORA Z WBUDOWANYM CZUJNIKIEM POWIETRZNYM Regulator powinien byæ umieszczony w miejscu nie nara onym na przeci¹gi oraz bezpoœredni wp³yw promieni s³onecznych lub innego rodzaju ogrzewania, które mo e zak³óciæ prawid³owy pomiar temperatury. Czujnik nale y zamontowaæ na wysokoœci cm nad poziomem pod³ogi.

12 cm Rys 4. Prawid³owe umiejscowienie regulatora w pomieszczeniu.

13 5. MONTA REGULATORA Z WBUDOWANYM CZUJNIKIEM POWIETRZNYM ORAZ POD OGOWYM CZUJNIKIEM OGRANICZAJ CYM TEMPERATURÊ POD OGI POWY EJ +40 o C W tym przypadku czujnik pod³ogowy spe³nia rolê zabezpieczenia przed przegrzaniem mat i przewodów grzejnych. W tym wariancie regulator nale y przygotowaæ wed³ug wskazówek (patrz tab. 1; rys. 4), a nastêpnie zamontowaæ czujnik pod³ogowy (patrz rys. 3).

14 6. DANE TECHNICZNE napiêcie zasilania 230 VAC/50 Hz moc obci¹ enia przy cos Ø=1 max 3600 W (rez.) zakres regulacji temperatury od +5oC do +35oC czu³oœæ regulatora 0,5oC (pod³ogi 1o C) stopieñ ochrony IP 20 wymiary (wys. x szer. x g³êb.) 80 x 82 x 36 mm monta natynkowy sygnalizacja sterowania dioda LED wy³¹cznik 1-polowy

15 7. INSTALACJA REGULATORA Po wybraniu odpowiedniego wariantu pomiaru temperatury i w³aœciwym okreœleniu miejsca zainstalowania regulatora nale y przyst¹piæ do jego instalacji. W tym celu nale y: poluzowaæ wkrêt mocuj¹cy i zdj¹æ pokrywê regulatora, prze³o yæ wszystkie przewody przez otwór w spodzie obudowy, przykrêciæ regulator do puszki instalacyjnej przy pomocy dwóch wkrêtów w p³aszczyÿnie pionowej, wszystkie przewody pod³¹czyæ do listwy zaciskowej zgodnie ze schematem, za³o yæ przedni¹ czêœæ obudowy i dokrêciæ wkrêt mocuj¹cy.

16 8. URUCHAMIANIE I REGULACJA Regulator nale y w³¹czaæ i wy³¹czaæ wy³¹cznikiem umieszczonym po lewej stronie obudowy regulatora, (pozycja "0" wy³¹czony, pozycja "1" w³¹czony) -(1). Odpowiedni¹ temperaturê nastawia siê wyskalowanym pokrêt³em -(2). Czerwona dioda LED sygnalizuje w³¹czenie zasilania obwodu grzejnego -(3).

17 C Rys. 5. Elektroniczny regulator temperatury Elektra ELR-10

18 9. WARUNKI GWARANCJI 1. Gwarancji udziela siê na okres 24 miesiêcy od daty sprzeda y. 2. Reklamowany regulator wraz z kart¹ gwarancyjn¹, nale y dostarczyæ do punktu sprzeda y. 3. Termin wykonania naprawy wynosi 14 dni od daty zg³oszenia reklamacji. 4. Gwarancja traci wa noœæ w przypadku uszkodzenia mechanicznego, niew³aœciwej eksploatacji i dokonywania napraw przez osoby nie uprawnione. 5. Wszystkie zmiany i poprawki w treœci karty gwarancyjnej s¹ wa ne jedynie wtedy, gdy s¹ one dokonane przez uprawnion¹ osobê, opatrzone podpisem i stemplem.

19 KARTA GWARANCYJNA Wype³nia punkt sprzeda y data sprzeda y piecz¹tka firmowa CENTRALA I BIURO PROJEKTOWE Warszawa, ul. Marynarska 14 tel. (22) , fax (22) info@elektra.pl SERWIS Warszawa, ul. Œwiêtojerska 12 tel. (22) , fax (22)
