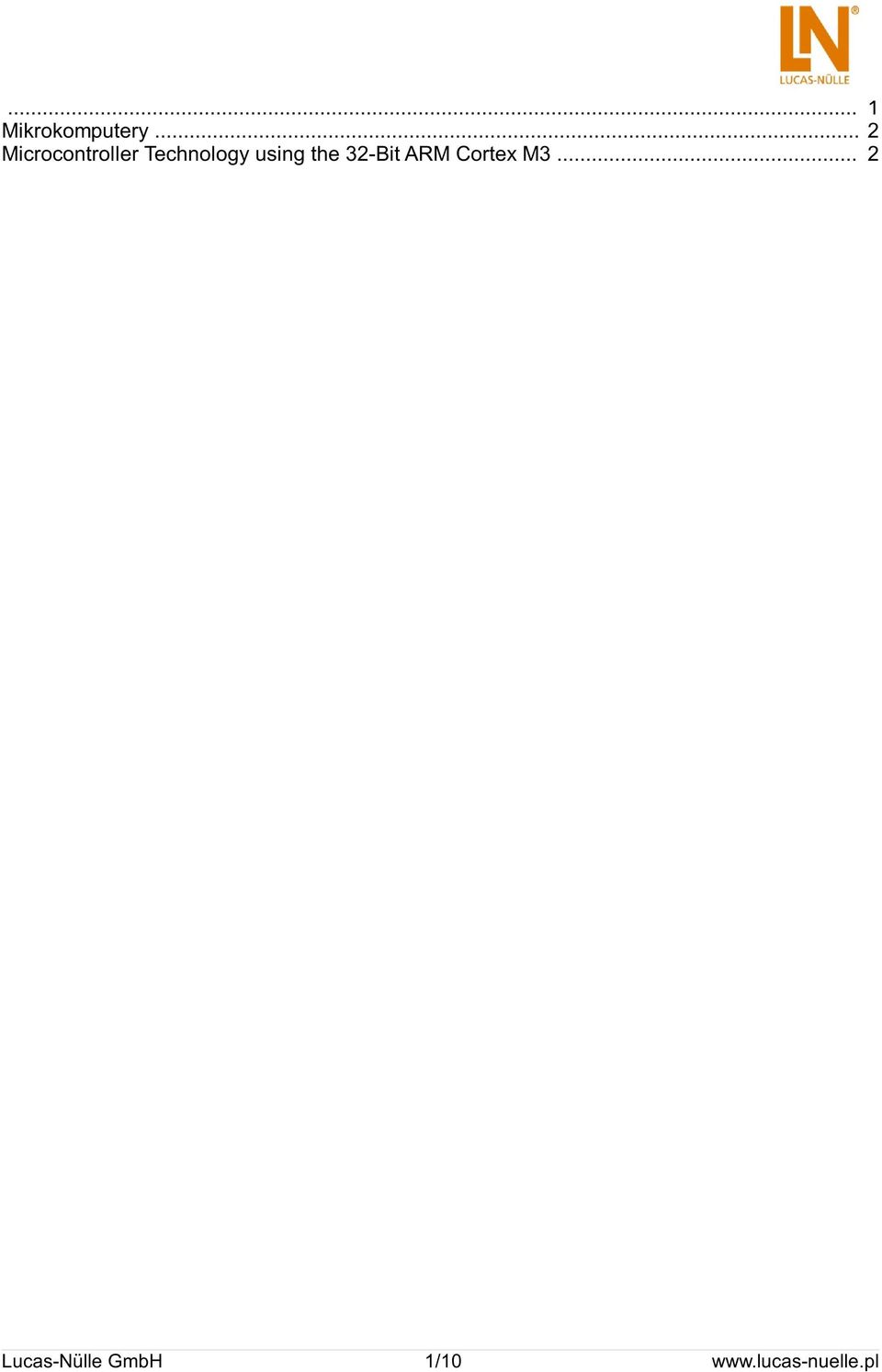

1 ... 1 Mikrokomputery... 2 Microcontroller Technology using the 32-Bit ARM Cortex M Lucas-Nülle GmbH 1/10

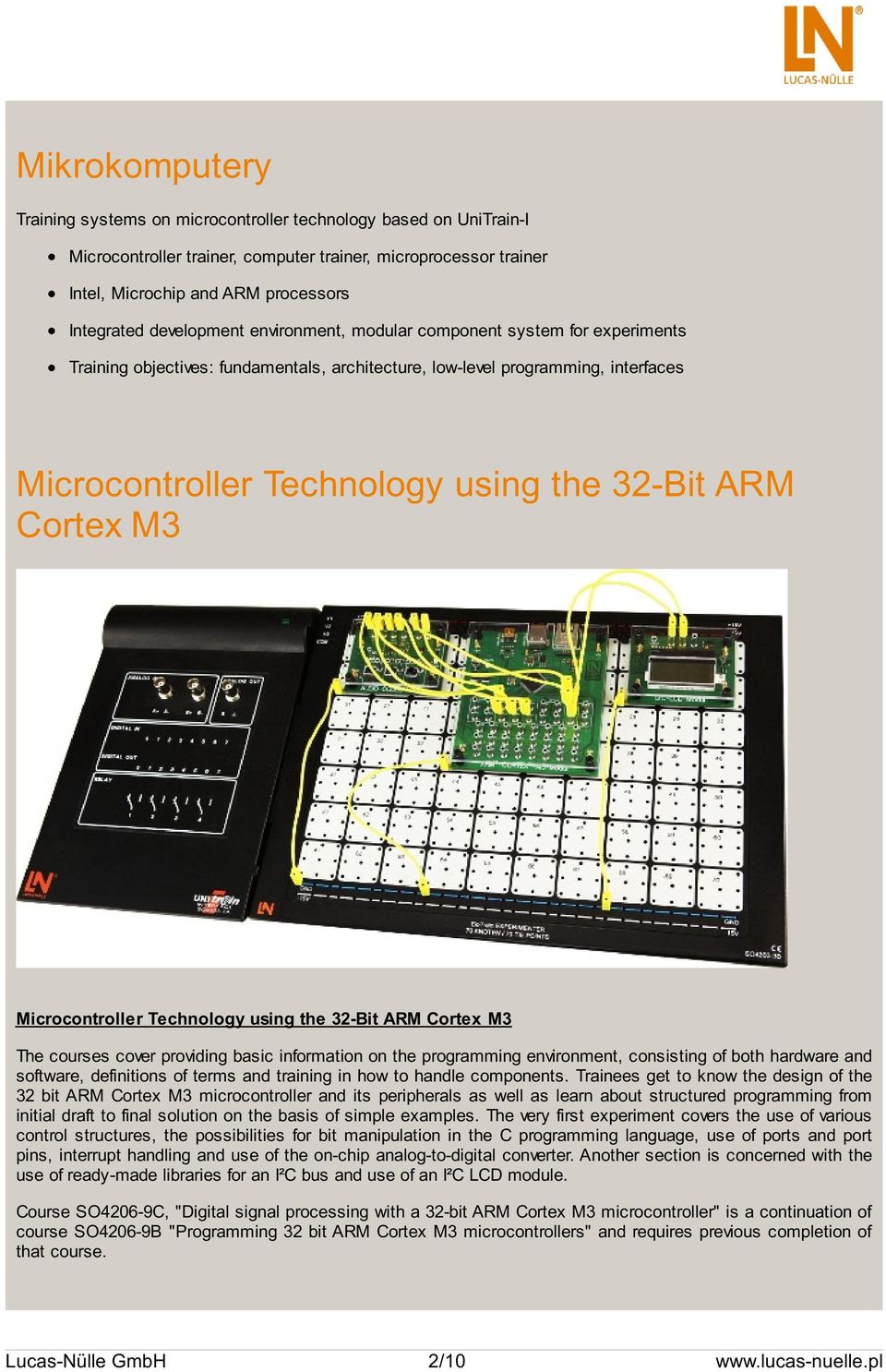

2 Mikrokomputery Training systems on microcontroller technology based on UniTrain-I Microcontroller trainer, computer trainer, microprocessor trainer Intel, Microchip and ARM processors Integrated development environment, modular component system for experiments Training objectives: fundamentals, architecture, low-level programming, interfaces Microcontroller Technology using the 32-Bit ARM Cortex M3 Microcontroller Technology using the 32-Bit ARM Cortex M3 The courses cover providing basic information on the programming environment, consisting of both hardware and software, definitions of terms and training in how to handle components. Trainees get to know the design of the 32 bit ARM Cortex M3 microcontroller and its peripherals as well as learn about structured programming from initial draft to final solution on the basis of simple examples. The very first experiment covers the use of various control structures, the possibilities for bit manipulation in the C programming language, use of ports and port pins, interrupt handling and use of the on-chip analog-to-digital converter. Another section is concerned with the use of ready-made libraries for an I²C bus and use of an I²C LCD module. Course SO4206-9C, "Digital signal processing with a 32-bit ARM Cortex M3 microcontroller" is a continuation of course SO4206-9B "Programming 32 bit ARM Cortex M3 microcontrollers" and requires previous completion of that course. Lucas-Nülle GmbH 2/10

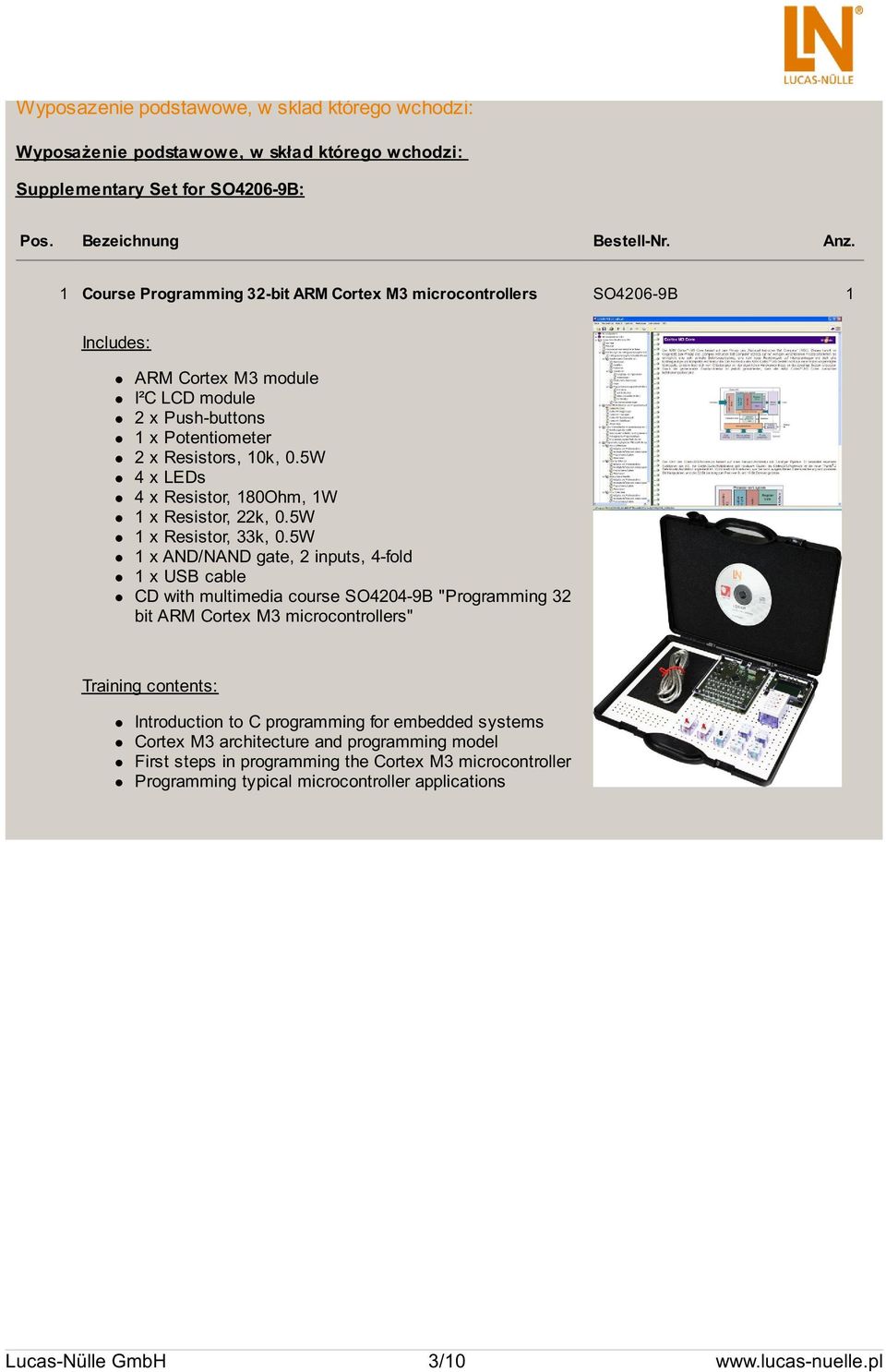

3 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Supplementary Set for SO4206-9B: Pos. Bezeichnung Bestell-Nr. Anz. 1 Course Programming 32-bit ARM Cortex M3 microcontrollers SO4206-9B 1 Includes: ARM Cortex M3 module I²C LCD module 2 x Push-buttons 1 x Potentiometer 2 x Resistors, 10k, 0.5W 4 x LEDs 4 x Resistor, 180Ohm, 1W 1 x Resistor, 22k, 0.5W 1 x Resistor, 33k, 0.5W 1 x AND/NAND gate, 2 inputs, 4-fold 1 x USB cable CD with multimedia course SO4204-9B "Programming 32 bit ARM Cortex M3 microcontrollers" Training contents: Introduction to C programming for embedded systems Cortex M3 architecture and programming model First steps in programming the Cortex M3 microcontroller Programming typical microcontroller applications Lucas-Nülle GmbH 3/10

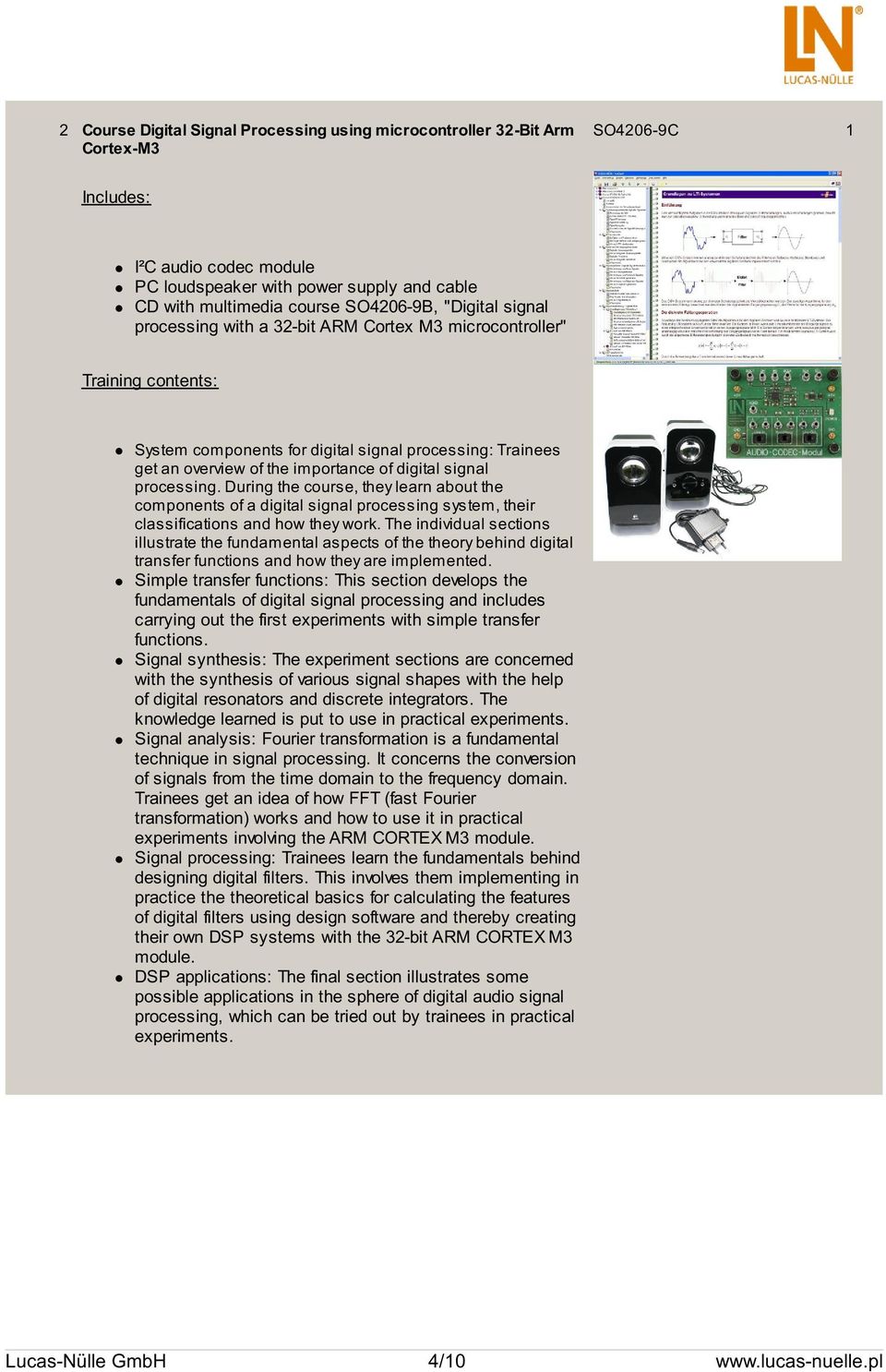

4 2 Course Digital Signal Processing using microcontroller 32-Bit Arm Cortex-M3 SO4206-9C 1 Includes: I²C audio codec module PC loudspeaker with power supply and cable CD with multimedia course SO4206-9B, "Digital signal processing with a 32-bit ARM Cortex M3 microcontroller" Training contents: System components for digital signal processing: Trainees get an overview of the importance of digital signal processing. During the course, they learn about the components of a digital signal processing system, their classifications and how they work. The individual sections illustrate the fundamental aspects of the theory behind digital transfer functions and how they are implemented. Simple transfer functions: This section develops the fundamentals of digital signal processing and includes carrying out the first experiments with simple transfer functions. Signal synthesis: The experiment sections are concerned with the synthesis of various signal shapes with the help of digital resonators and discrete integrators. The knowledge learned is put to use in practical experiments. Signal analysis: Fourier transformation is a fundamental technique in signal processing. It concerns the conversion of signals from the time domain to the frequency domain. Trainees get an idea of how FFT (fast Fourier transformation) works and how to use it in practical experiments involving the ARM CORTEX M3 module. Signal processing: Trainees learn the fundamentals behind designing digital filters. This involves them implementing in practice the theoretical basics for calculating the features of digital filters using design software and thereby creating their own DSP systems with the 32-bit ARM CORTEX M3 module. DSP applications: The final section illustrates some possible applications in the sphere of digital audio signal processing, which can be tried out by trainees in practical experiments. Lucas-Nülle GmbH 4/10

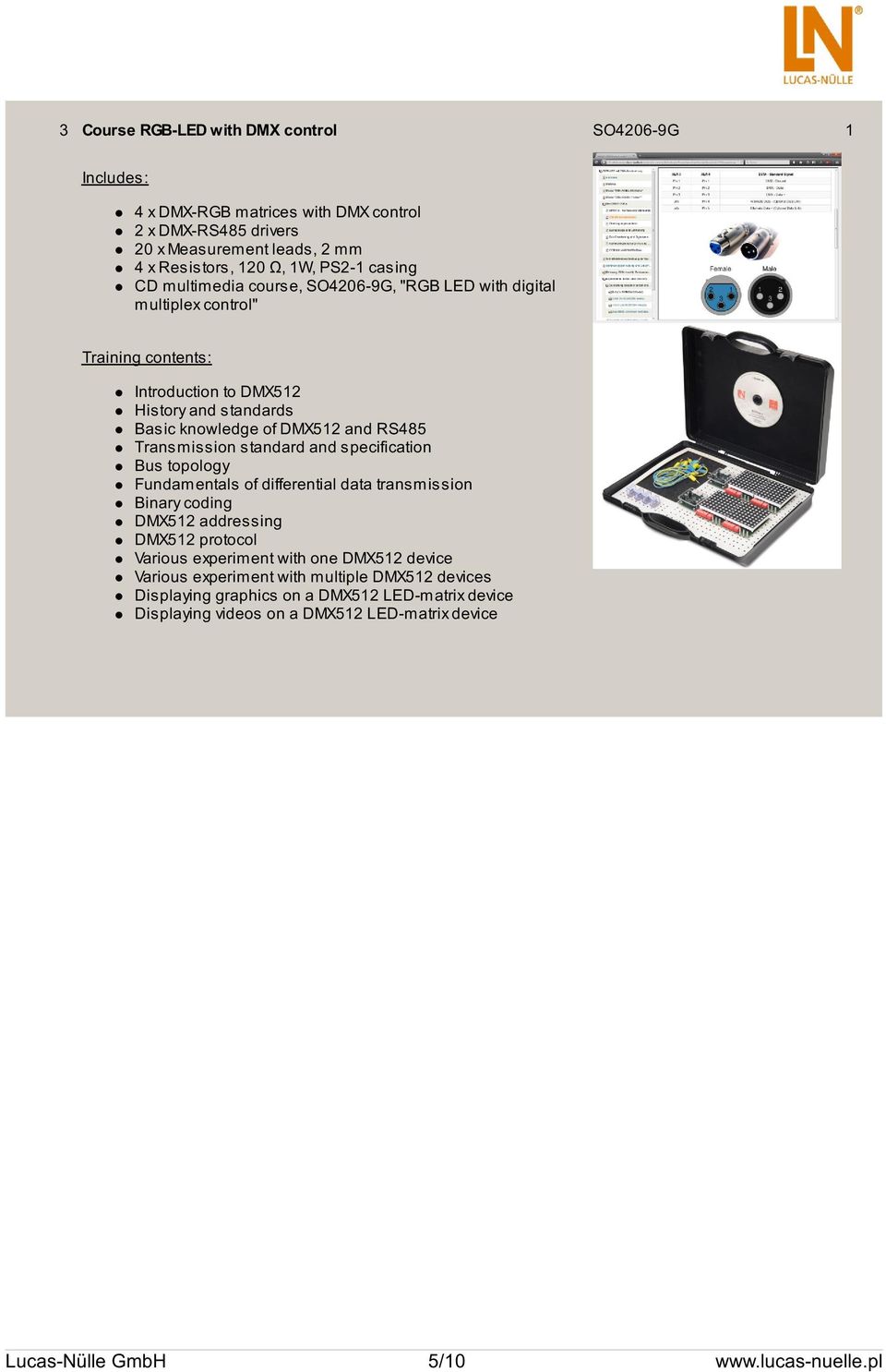

5 3 Course RGB-LED with DMX control SO4206-9G 1 Includes: 4 x DMX-RGB matrices with DMX control 2 x DMX-RS485 drivers 20 x Measurement leads, 2 mm 4 x Resistors, 120 Ω, 1W, PS2-1 casing CD multimedia course, SO4206-9G, "RGB LED with digital multiplex control" Training contents: Introduction to DMX512 History and standards Basic knowledge of DMX512 and RS485 Transmission standard and specification Bus topology Fundamentals of differential data transmission Binary coding DMX512 addressing DMX512 protocol Various experiment with one DMX512 device Various experiment with multiple DMX512 devices Displaying graphics on a DMX512 LED-matrix device Displaying videos on a DMX512 LED-matrix device Lucas-Nülle GmbH 5/10

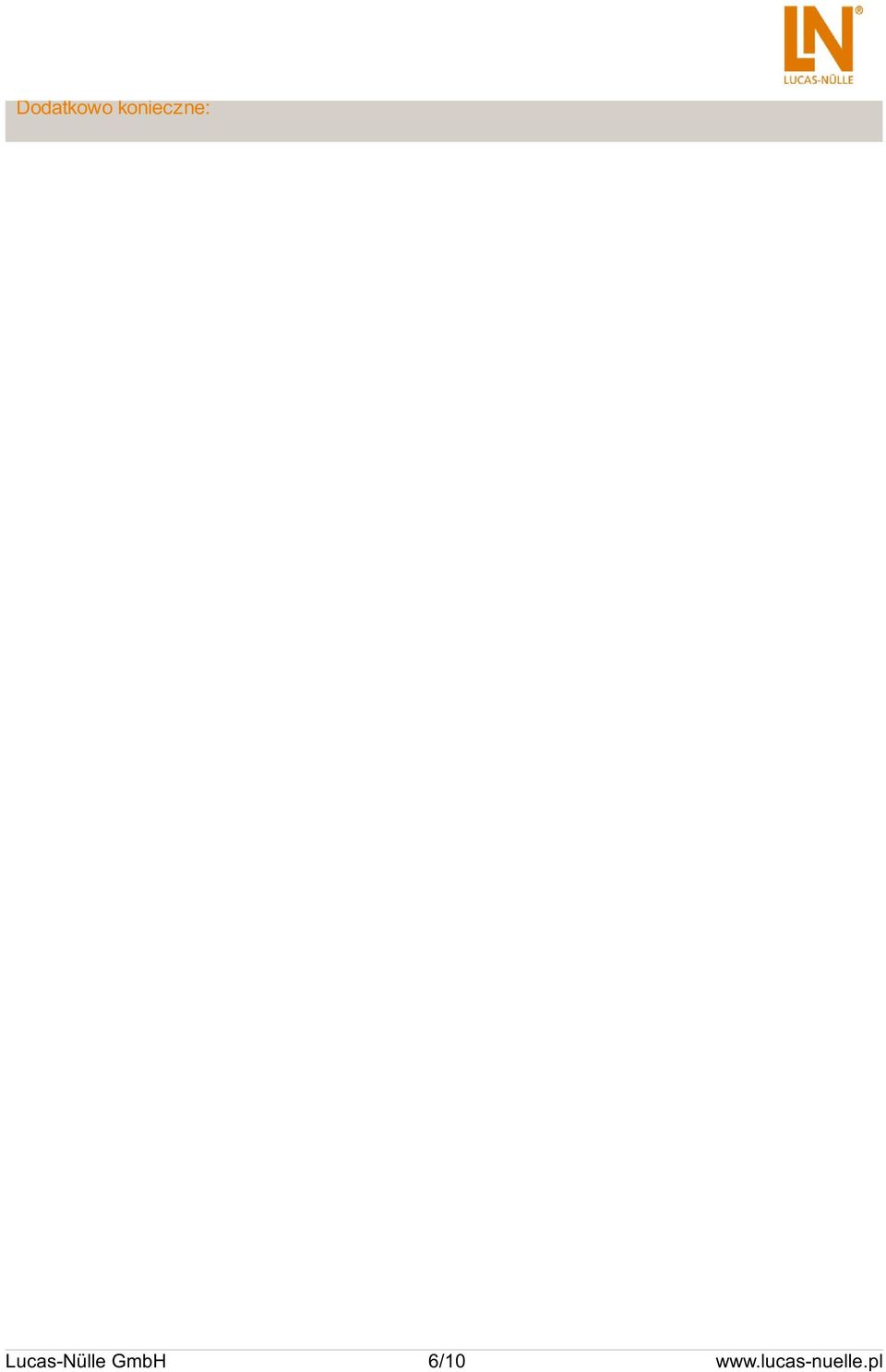

6 Dodatkowo konieczne: Lucas-Nülle GmbH 6/10

7 Pos. Bezeichnung Bestell-Nr. Anz. 4 Interfejs UniTrain-I-Interface z wirtualnymi instrumentami (wersja Basis VI) SO4203-2A 1 Interfejs UniTrain-I-Interface jest centralnym urządzeniem systemu UniTrain-I. Udostępnia on wejścia i wyjścia, łączniki, źródła i urządzenia pomiarowe niezbędne do wykonywania doświadczeń. Wyposażenie interfejsu: procesor 32-bitowy z pamięcią danych pomiarowych interfejs USB, szybkość transmisji danych 12 Mbit/s magistrala UniTrain-I-Bus do równoczesnego przyłączenia dowolnie wielu stanowisk doświadczalnych wyjście analogowe, +/- 10 V, 02 A, DC 1 MHz, poprzez gniazda BNC i gniazda 2 mm 2 analogowe wejścia wzmacniacza różnicowego o szerokości pasma 4 MHz, wytrzymałość napięciowa do 100 V, szybkość próbkowania 40 Msampli, 9 zakresów pomiarowych, pamięć 2x 16k x 10-bitowe, dostęp poprzez gniazda BNC i gniazda 2 mm 16-bitowe wyjścia sygnałowe, w tym 8-bitowe na gniazdach 2 mm, TTL / CMOS, częstotliwość taktowania khz, wytrzymałość napięciowa +/- 15 V 16-bitowe wejścia sygnałowe, do tego 8-bitowe na gniazdach 2 mm, pamięć 16-bitowa x 2k, TTL / CMOS, częstotliwość próbkowania khz, wytrzymałość napięciowa +/- 15 V 8 przekaźników 24 V DC / 1 A, do tego 4 przekaźniki na gniazdach 2 mm wymiary: 28 x 19 x 9 cm ciężar: 1,7 kg zewnętrzny zasilacz sieciowy z wejściem szerokozakresowym V, Hz, wyjścia 2 x +/- 15 V / 0,4 A; 2 x 5 V / 1 A Instrumenty wirtualne (przyrządy pomiarowe i źródła): 2 x woltomierz VI, 2 x amperomierz VI: AC, DC, 9 zakresów od 100 mv do 50 V, TrueRMS (pomiar rzeczywistej wartości skutecznej), AV 1 x moduł VI z 8 przekaźnikami, 1 x miernik uniwersalny VI: wskaźnik miernika uniwersalnego (opcjonalnie) na platformie LabSoft 1 x oscyloskop 2-kanałowy VI: szerokość pasma 4 MHz, 22 zakresy czasu, 9 zakresów od 20 mv/div do 10 V/div, przerzutnik i przerzutnik wstępny, tryb XY i Xt 1 x regulowany zasilacz napięcia stałego VI 0 10 V Lucas-Nülle GmbH 7/10

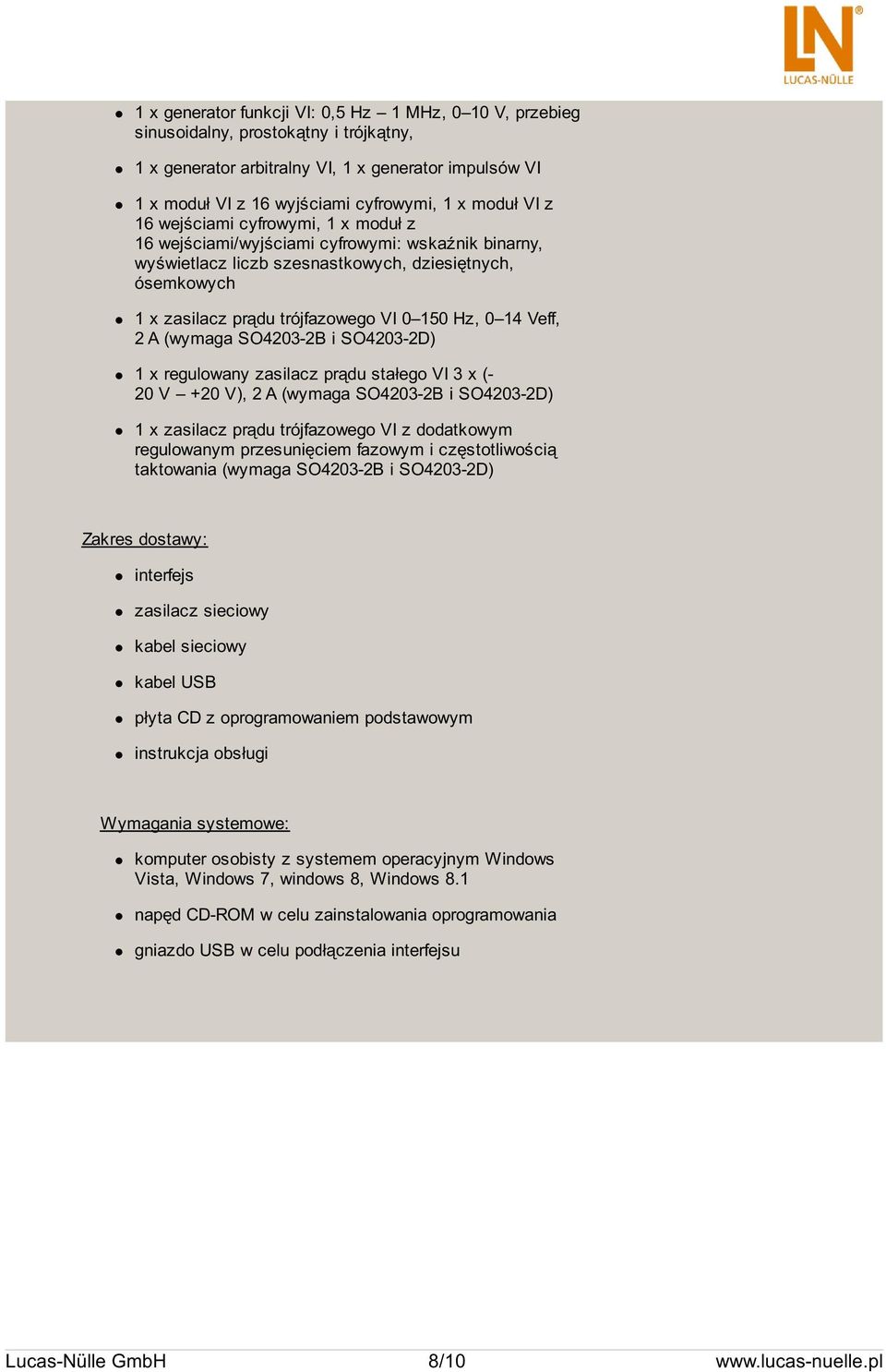

8 1 x generator funkcji VI: 0,5 Hz 1 MHz, 0 10 V, przebieg sinusoidalny, prostokątny i trójkątny, 1 x generator arbitralny VI, 1 x generator impulsów VI 1 x moduł VI z 16 wyjściami cyfrowymi, 1 x moduł VI z 16 wejściami cyfrowymi, 1 x moduł z 16 wejściami/wyjściami cyfrowymi: wskaźnik binarny, wyświetlacz liczb szesnastkowych, dziesiętnych, ósemkowych 1 x zasilacz prądu trójfazowego VI Hz, 0 14 Veff, 2 A (wymaga SO4203-2B i SO4203-2D) 1 x regulowany zasilacz prądu stałego VI 3 x (- 20 V +20 V), 2 A (wymaga SO4203-2B i SO4203-2D) 1 x zasilacz prądu trójfazowego VI z dodatkowym regulowanym przesunięciem fazowym i częstotliwością taktowania (wymaga SO4203-2B i SO4203-2D) Zakres dostawy: interfejs zasilacz sieciowy kabel sieciowy kabel USB płyta CD z oprogramowaniem podstawowym instrukcja obsługi Wymagania systemowe: komputer osobisty z systemem operacyjnym Windows Vista, Windows 7, windows 8, Windows 8.1 napęd CD-ROM w celu zainstalowania oprogramowania gniazdo USB w celu podłączenia interfejsu Lucas-Nülle GmbH 8/10

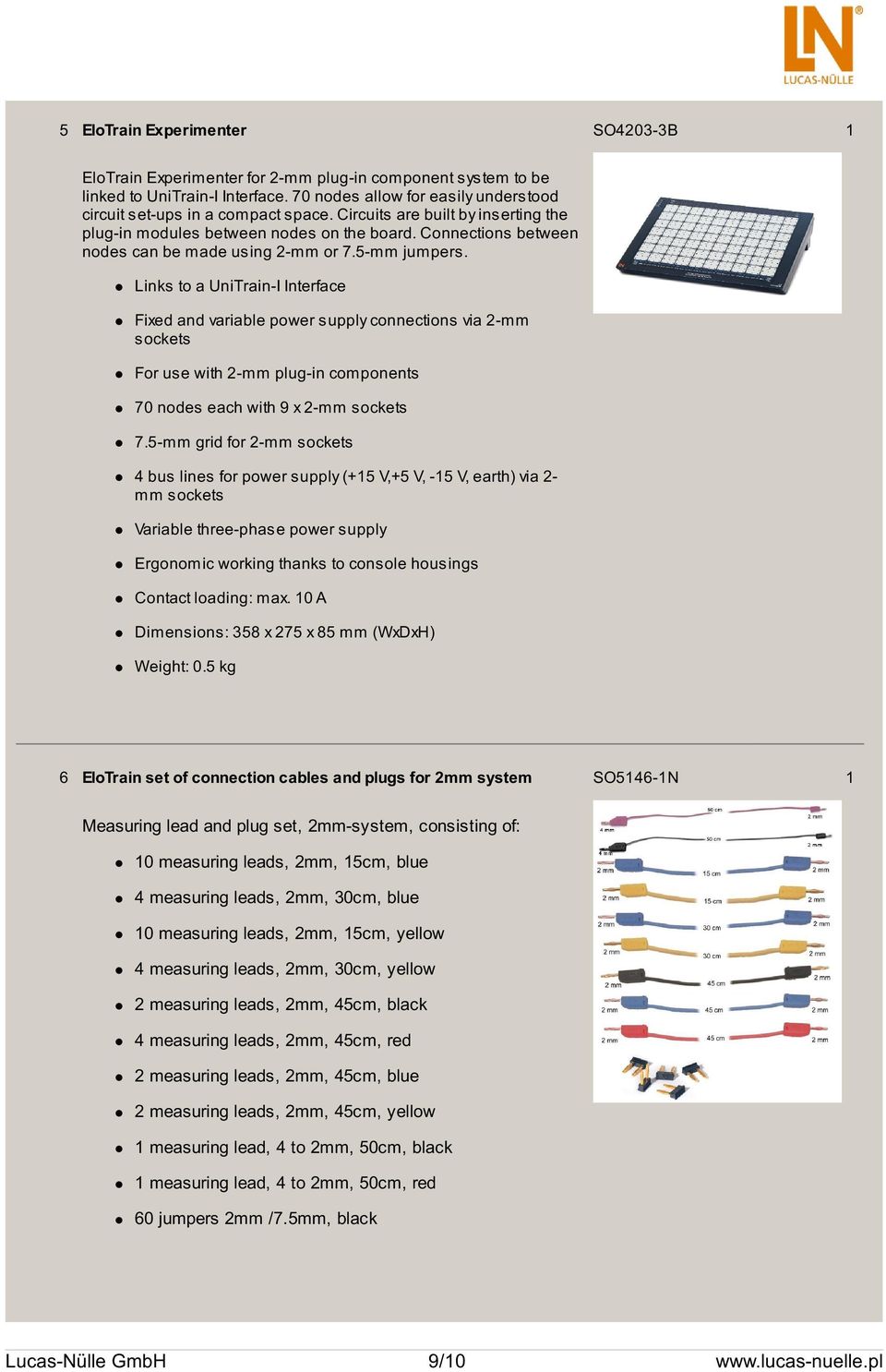

9 5 EloTrain Experimenter SO4203-3B 1 EloTrain Experimenter for 2-mm plug-in component system to be linked to UniTrain-I Interface. 70 nodes allow for easily understood circuit set-ups in a compact space. Circuits are built by inserting the plug-in modules between nodes on the board. Connections between nodes can be made using 2-mm or 7.5-mm jumpers. Links to a UniTrain-I Interface Fixed and variable power supply connections via 2-mm sockets For use with 2-mm plug-in components 70 nodes each with 9 x 2-mm sockets 7.5-mm grid for 2-mm sockets 4 bus lines for power supply (+15 V,+5 V, -15 V, earth) via 2- mm sockets Variable three-phase power supply Ergonomic working thanks to console housings Contact loading: max. 10 A Dimensions: 358 x 275 x 85 mm (WxDxH) Weight: 0.5 kg 6 EloTrain set of connection cables and plugs for 2mm system SO5146-1N 1 Measuring lead and plug set, 2mm-system, consisting of: 10 measuring leads, 2mm, 15cm, blue 4 measuring leads, 2mm, 30cm, blue 10 measuring leads, 2mm, 15cm, yellow 4 measuring leads, 2mm, 30cm, yellow 2 measuring leads, 2mm, 45cm, black 4 measuring leads, 2mm, 45cm, red 2 measuring leads, 2mm, 45cm, blue 2 measuring leads, 2mm, 45cm, yellow 1 measuring lead, 4 to 2mm, 50cm, black 1 measuring lead, 4 to 2mm, 50cm, red 60 jumpers 2mm /7.5mm, black Lucas-Nülle GmbH 9/10

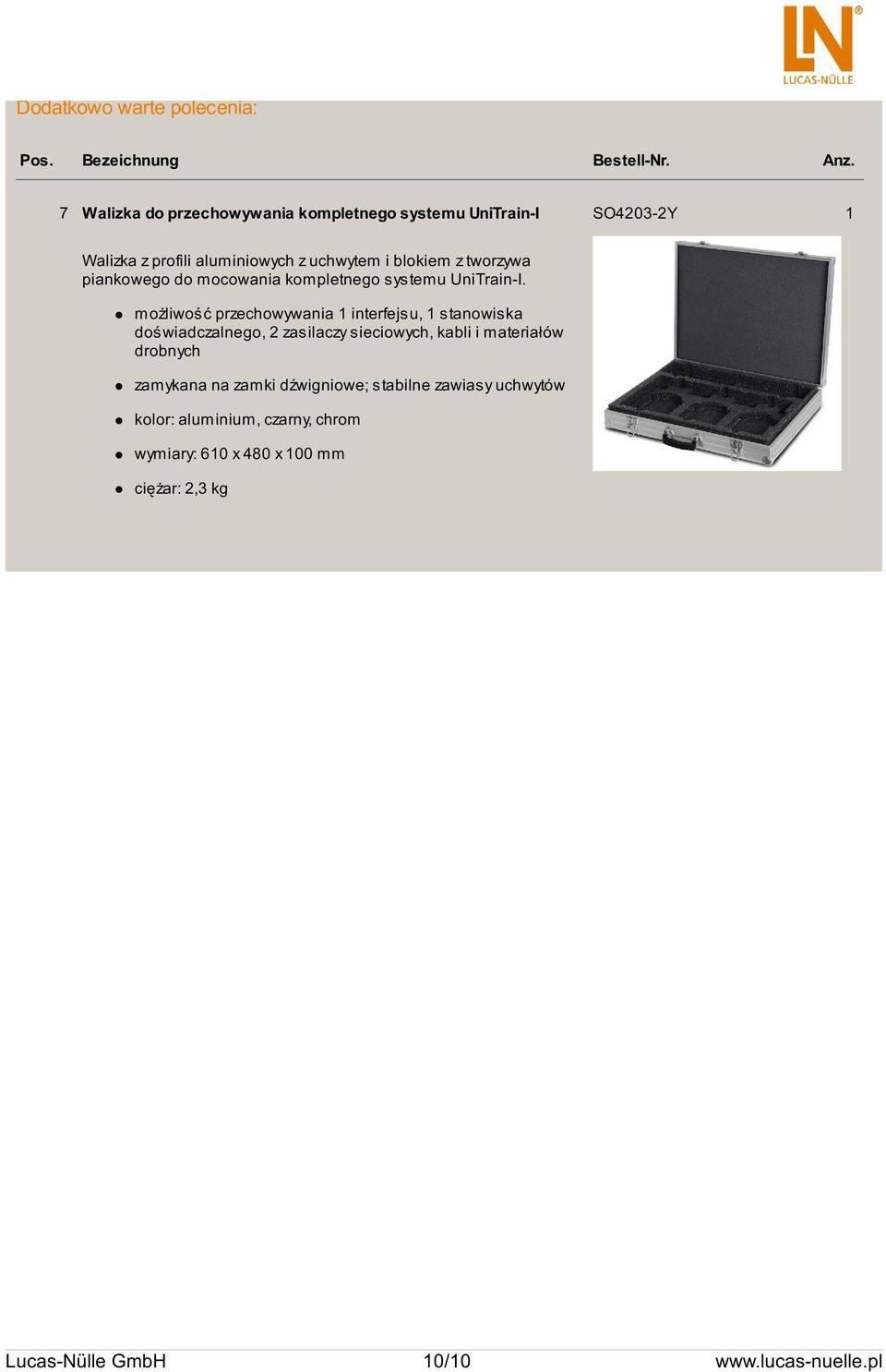

10 Dodatkowo warte polecenia: Pos. Bezeichnung Bestell-Nr. Anz. 7 Walizka do przechowywania kompletnego systemu UniTrain-I SO4203-2Y 1 Walizka z profili aluminiowych z uchwytem i blokiem z tworzywa piankowego do mocowania kompletnego systemu UniTrain-I. możliwość przechowywania 1 interfejsu, 1 stanowiska doświadczalnego, 2 zasilaczy sieciowych, kabli i materiałów drobnych zamykana na zamki dźwigniowe; stabilne zawiasy uchwytów kolor: aluminium, czarny, chrom wymiary: 610 x 480 x 100 mm ciężar: 2,3 kg Lucas-Nülle GmbH 10/10
