2 Technika komunikacji The training systems for communications technology (communications trainer) encompass topics from the area of high-frequency communications (airborne and wire-conducted signals), network technology and telecommunications. Transmitting and receiving technology Transmitting and receiving technology List of articles: Supplementary Set for SO4204-9T: Pos. nazwa produktu Bestell-Nr. Anz. 1 Kurs Telekomunikacja 9: Technika nadawania/odbioru sygnału AM SO4204-9N 1 Lucas Nülle GmbH 2/14

3 Zakres dostawy: 1 karta stanowiska doświadczalnego z modulatorem/demodulatorem AM, modulatorem AM z możliwością przełączania AM/DSB, demodulatorem synchronicznym i detektorem diodowym 1 karta stanowiska doświadczalnego z odbiornikiem AM ze stopniem wejściowym wysokiej częstotliwości (HF) 1 karta stanowiska doświadczalnego ze wzmacniaczami AM ZF (częstotliwość pośrednia), NF (niska częstotliwość) 1 karta stanowiska doświadczalnego z oscylatorzem Colpitta / Hartley płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: zapoznanie z budową i zasadą działania oscylatorów Hartleya i Colpittsa porównanie oscylatorów zapoznanie z zasadą działania pojemnościowego i indukcyjnego sprzężenia zwrotnego pomiarowe badanie warunków powstawania drgań (samowzbudzenie) budowa i badanie nadajnika AM kompensacja oscylatora i pomiar różnych gęstości modulacji pomiar charakterystyki częstotliwościowej napięcia wyjściowego oscylatora budowa i badanie odbiornika AM zapoznanie z zasadą budowy odbiorników odbiornik bezpośredniego wzmocnienia odbiornik superheterodynowy automatyczna regulacja wzmocnienia AGC Lucas Nülle GmbH 3/14

4 automatyczna korekcja częstotliwości AFC pomiarowe badanie dyskryminatora fazy (Fostera-Seeleya) zapoznanie z pojęciem tłumienia sygnałów lustrzanych (tłumienie skrośne) ze stopniem wstępnym i bez pomiarowe udowodnienie i określenie częstotliwości lustrzanej przy odbiornikach superheterodynowych pomiarowe badanie charakterystyki filtracji stopnia wejściowego wysokiej częstotliwości (HF) i wzmacniacza pośredniej częstotliwości (ZF) określenie tłumienia przesłuchu budowa odbiornika superheterodynowego fal średnich z modulacją amplitudową AM z całkowitą kompensacją czas trwania kursu: ok. 4,5 godz. Lucas Nülle GmbH 4/14

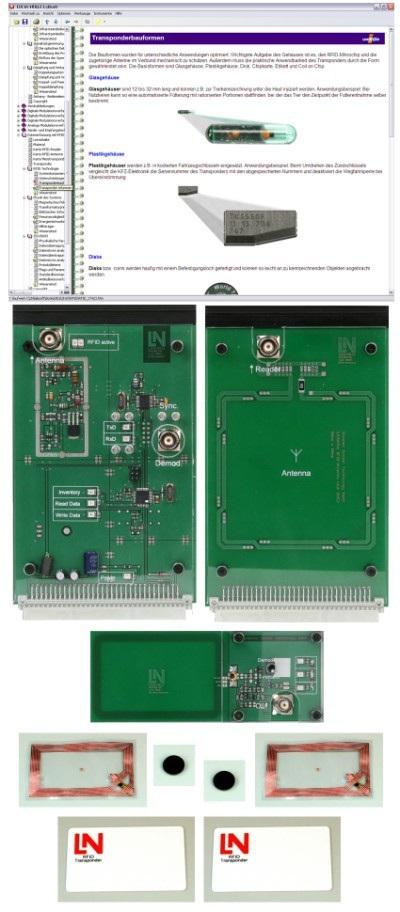

5 2 Kurs Telekomunikacja 10: Rejestracja danych za pomoca RFID SO4204-9S 1 Zakres dostawy: 1 karta doświadczalna z czytnikiem RFID, pasmo częstotliwości 13,56 MHz 1 karta doświadczalna, antena RFID Transponder pomiarowy Transponder: 2 x karta czipowa, 2 x etykieta, 2 x obudową z tworzywa sztucznego Kabel BNC Płyta CD z przeglądarką i oprogramowaniem kursu Treści dydaktyczne: Przegląd technologii RFID Obszar zastosowania systemów RFID Zapoznanie się z podzespołami systemowymi RFID Nazwy różnych typów budowy transpondera Zapoznanie się z częstotliwościami roboczymi różnych systemów RFID Nazwy i zasięg różnych systemów RFID Zapoznanie się z procedurami dostarczania energii i transmisji danych Zasada działania transformatora i elektryczny obwód drgający Modulacja częstotliwości podnośnej Norma RFID ISO15693 Analiza kodowania i transmisji danych Zapis i odczyt transponderów Badanie komunikatów RFID z punktu widzenia techniki pomiarowej Procedury antykolizyjne Standardowe polecenia i flagi protokołu RFID czas trwania kursu: ok. 4 godz. 3 Kurs Technika antenowa 1: Technika antenowa SO4204-9T 1 Lucas Nülle GmbH 5/14

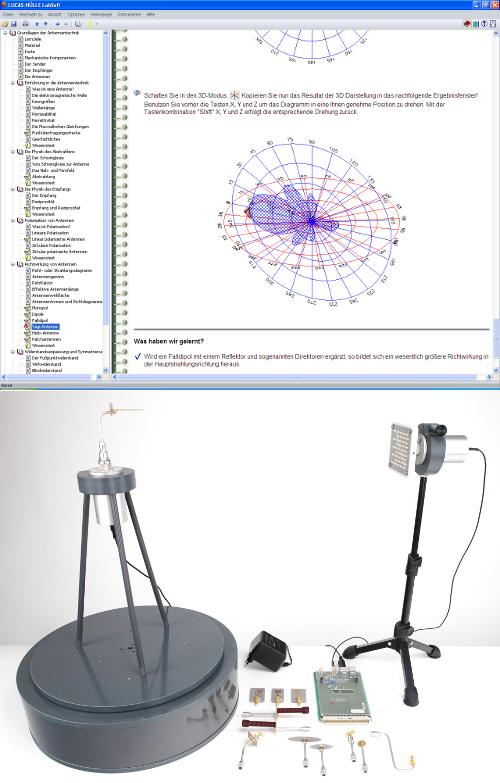

6 Zakres dostawy: 1 karta stanowiska doświadczalnego z interfejsem anteny o paśmie X, detektorem logarytmicznym o zakresie dynamiki > 60 db i 16-bitowej rozdzielczości pomiaru Płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Platforma obrotowa anteny sterowana silnikiem krokowym, rozdzielczość 0,1 Statyw trójnożny z elementami mocującymi i kablami połączeniowymi Walizka. Anteny: Unipol, dipol i dipol pętlowy 3-elementowy i 6-elementowy układ antenowy Yagi Anteny helikalne, polaryzacja prawoskrętna i lewoskrętna Anteny sznurowe, polaryzacja liniowa i kołowa Nadajnik Oscylator z pasmem X i rezonatorem dielektrycznym Stała częstotliwość 9 GHz, stabilna i bezobsługowa Przede wszystkim bezpieczeństwo niski poziom przekazywanej mocy, zasilanie tylko podczas pomiarów Wyświetlanie parametrów emisji Odbiornik LNC z pasmem X Dokładne pomiary o wysokim poziomie czułości do -65 dbm i powyżej Pomiary rzeczywistej częstotliwości Program nauczania: Wprowadzenie do techniki antenowej, informacje o typach anten, przykłady. Lucas Nülle GmbH 6/14

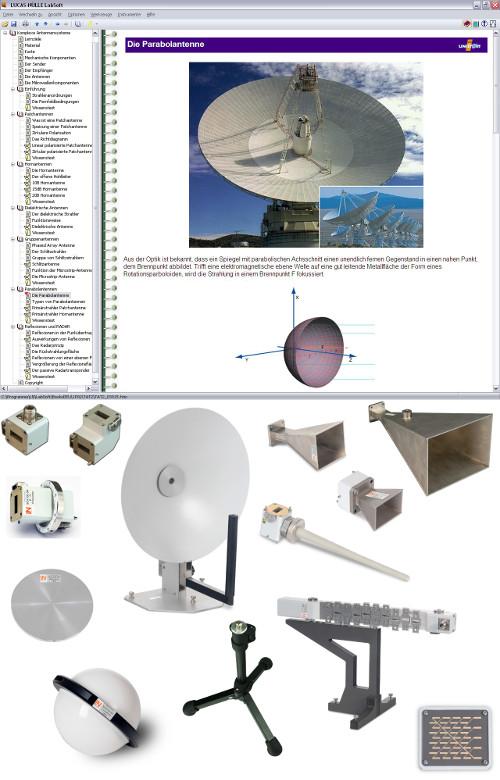

7 Zasady fizyczne nadawania i odbioru Rezystancja anteny, dopasowanie i symetryzacja (układ równoważący) Transmisja o zasięgu bliskim i dalekim Zysk anteny Charakterystyka kierunkowa Pomiary charakterystyki kierunkowej różnych anten Czas trwania kursu ok. 8 godzin 4 Kurs Technika antenowa 2: Kompletne systemy antenowe SO4204-9Z 1 Zakres dostawy: płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu statyw, uchwyty i przewód przyłączeniowy walizka do przechowywania Anteny: anteny dyszowe 10 db, 15 db, 20 db konfigurowalna antena szczelinowa z 10 promiennikami antena w technologii mikrolinii paskowej antena dielektryczna konfigurowalna antena paraboliczna soczewka Luneberga tarcza refleksyjna Akcesoria falowodów: impedancja obciążenia taśma elektryczna przejściówka falowód/przewód koncentryczny (współosiowy) polaryzator adapter R100 / UBR100 Program nauczania: badanie zasady działania: - anten typu patch - anten domowych 10 db, 15 db i 20 db Lucas Nülle GmbH 7/14

8 - anten dielektrycznych - anten szczelinowych - anten w technologii mikropaskowej - anten parabolicznych kształtowanie charakterystyki kierunkowej pomiar charakterystyk kierunkowych różnych anten warunek pola dalekiego reflektory paraboliczne promienniki pierwotne anteny grupowe i tablicowe oznaczenie faz w przypadku anten grupowych odbicia w obiektach transmisji radiowej promieniowanie wtórne pasywny transponder radarowy czas trwania kursu: ok. 16 godz. Dodatkowo konieczne: System UniTrain-I jest wspomaganym komputerowo systemem szkoleniowym i doświadczalnym, przeznaczonym do kształcenia i dokształcania w zakresie elektrotechniki i elektroniki. W ramach kursów multimedialnych, dzięki głównym jednostkom lekcyjnym obejmującym teorię i praktykę, zapewnia on poznanie całej koncepcji, a dzięki temu umożliwia docelowe nabycie kompetencji handlowych. Zaczynając od podstaw, aż do rozszerzonych kursów z najróżniejszych dziedzin elektrotechniki i elektroniki, dostępna jest duża liczba kursów multimedialnych do kształcenia szkolnego, zawodowego i inżynieryjnego. System UniTrain-I jest całkowicie autonomiczny i może być używany przez wszystkich oraz w dowolnym czasie. Czy to w laboratorium, czy na stanowisku pracy lub w domu, multimedialne środowisko uczące systemu zapewnia wysoką motywację i maksymalny rezultat uczenia, a dzięki temu gwarancję skutecznej i efektywnej nauki. Dostęp do kursu multimedialnego, jak również sterowanie wirtualnymi instrumentami i sprzętem doświadczalnym, umożliwia platforma LabSoft, otwarta platforma doświadczalna systemu. W ramach kursów przekazywane są podstawy teoretyczne oraz przeprowadzane są doświadczenia na sprzęcie doświadczalnym przynależnym do kursu. Ponadto inteligentny interfejs pomiarowy udostępnia analogowe oraz cyfrowe wejścia/wyjścia pomiarowe i sterujące, co w połączeniu z wirtualnymi instrumentami systemu daje najwyższej jakości sprzęt laboratoryjny. Dodatkowo tok nauczania umożliwia ręczne wyszukiwanie błędów w sprzęcie doświadczalnym, jak również sprawdzanie testów i ich elektroniczne dokumentowanie. Elektryczne i elektroniczne układy połączeń wymagane do doświadczeń podłączane są do systemu za pomocą stanowiska doświadczalnego. Pos. nazwa produktu Bestell-Nr. Anz. 5 Interfejs UniTrain z wirtualnymi instrumentami (wersja Basis VI) CO4203-2A 1 Lucas Nülle GmbH 8/14

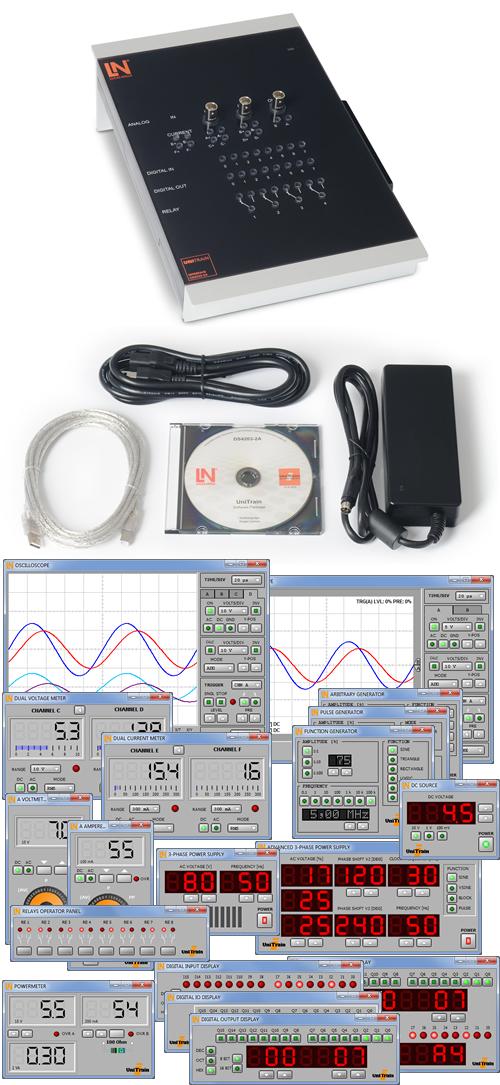

9 Interfejs UniTrain jest centralnym urządzeniem systemu UniTrain. Udostępnia on wejścia i wyjścia, łączniki, źródła i urządzenia pomiarowe niezbędne do wykonywania doświadczeń. Interfejs jest kontrolowany przy pomocy podłączonego komputera. Wyposażenie interfejsu: procesor 32-bitowy z pamięcią danych pomiarowych, interfejs USB, szybkość transmisji danych 12 Mbit/s, moduł WLAN/WIFI, 2.4 GHz, IEEE b/g/n, magistrala UniTrain-Bus do równoczesnego przyłączenia dowolnie wielu stanowisk doświadczalnych, wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi, możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4, zaprojektowany do podłączenia przewodów pomiarowych z wtyczkami 2-mm, diody LED sygnalizujące status urządzenia, wyjście analogowe, +/- 10 V; 0,2 A; DC 5 MHz, poprzez gniazda BNC i gniazda 2 mm, 4 analogowe wejścia wzmacniacza różnicowego o szerokości pasma 10 MHz, wytrzymałość napięciowa do 100 V, szybkość próbkowania 100 megasampli, 9 zakresów pomiarowych, pamięć 4 x 8 k x 10 bits, dostęp poprzez gniazda BNC (2 wejścia) i gniazda 2-mm (4 wejścia), 2 wejścia analogowe do pomiaru prądu, zabezpieczenie nadprądowe do 5A, szybkość próbkowania 250 kilosampli, 2 zakresy pomiarowe, rozdzielczość 12 bitów, gniazda 2-mm, 16-bitowe wyjścia sygnałowe, w tym 8-bitowe na gniazdach 2 mm, TTL/CMOS, częstotliwość taktowania khz, wytrzymałość napięciowa +/- 15 V, 16-bitowe wejścia sygnałowe, do tego 8-bitowe na gniazdach 2 mm, pamięć 16-bitowa x 2k, TTL/CMOS, częstotliwość próbkowania khz, wytrzymałość napięciowa +/- 15 V, 8 przekaźników, 24 V DC/1 A, do tego 4 przekaźniki na gniazdach 2 mm, wymiary: 29,6 x 19 x 8,6 cm, zewnętrzny zasilacz sieciowy z możliwością zasilania w zakresie: V, Hz, wyjście 24 V/5 A, waga (wraz z zasilaczem): 2,1 kg. Instrumenty wirtualne (przyrządy pomiarowe i źródła): 2 x woltomierz VI, 2 x amperomierz VI: AC, DC, 9 zakresów od 100 mv do 50 V, TrueRMS (pomiar rzeczywistej wartości skutecznej), AV, 1 x moduł VI z 8 przekaźnikami, 1 x miernik uniwersalny VI: wskaźnik miernika uniwersalnego (opcjonalnie) na platformie LabSoft, 1 x 2-kanałowy amperomierz VI: AC, DC, 2 zakresy Lucas Nülle GmbH 9/14

10 pomiarowe, 300 ma i 3 A, TrueRMS, AV, 1 x 2-kanałowy woltomierz VI: AC, DC, 9 zakresów pomiarowych, 100 mv to 50 V, TrueRMS, AV, 1 2-/4-kanałowy oscyloskop: szerokość pasma 10 MHz, 25 zakresów czasu, 100 ns/div do 10 s/div, 9 zakresów 20 mv/div do 10 V/div, przerzutnik i przerzutnik wstępny, tryb XY i XT, funkcje kursora, dodawanie i mnożenie funkcji dla 2 kanałów, 1 x regulowany zasilacz napięcia stałego VI 0 10 V, 1 x generator funkcyjny VI: 0,5 Hz 5 MHz, 0 10 V, przebieg sinusoidalny, prostokątny i trójkątny, 1 x generator arbitralny VI, 1 x generator impulsów VI, 1 x moduł VI z 16 wyjściami cyfrowymi, 1 x moduł VI z 16 wejściami cyfrowymi, 1 x moduł z 16 wejściami/wyjściami cyfrowymi: wskaźnik binarny, wyświetlacz liczb szesnastkowych, dziesiętnych, ósemkowych, 1 x zasilacz prądu trójfazowego VI Hz, 0 14 Vrms, 2 A (wymaga CO4203-2B), 1 x regulowany zasilacz prądu stałego VI 3 x (od -20 V do +20 V), 2 A (wymaga CO4203-2B), 1 x zasilacz prądu trójfazowego VI z dodatkowym regulowanym przesunięciem fazowym i częstotliwością taktowania (wymaga CO4203-2B). Zakres dostawy: interfejs, zasilacz sieciowy, kabel sieciowy, kabel USB, płyta CD z oprogramowaniem podstawowym, instrukcja obsługi. Wymagania systemowe: komputer osobisty z systemem operacyjnym Windows(Vista, 7, 8, 8.1, 10) wersja 32 lub 64 bitowa, napęd CD-ROM, gniazdo USB. Lucas Nülle GmbH 10/14

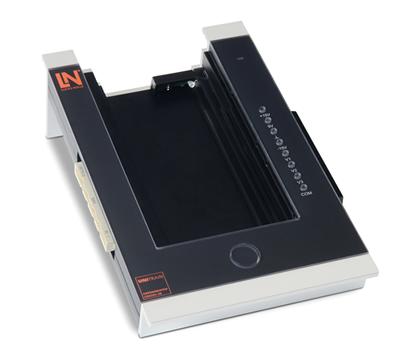

11 6 Stanowisko doświadczalne UniTrain Experimenter CO4203-2B 3 Stanowisko doświadczalne UniTrain-I Experimenter do podłączania do interfejsu UniTrain-I Interface lub do innych stanowisk doświadczalnych. Wyposażenie: moduł sprzęgający do podłączania do interfejsu UniTrain-I- Interface i innych stanowisk doświadczalnych poprzez magistralę UniTrain-I-Bus, przyłącze od magistrali UniTrain-I-Bus dla kart stanowiska doświadczalnego, wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi, możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4, gniazda 2 mm (8 sztuk) udostępniające stałe i zmienne napięcia systemu, zaprojektowany dla podłączania przewodów pomiarowych z wtyczkami 2-mm, uchwyt kart stanowiska doświadczalnego UniTrain-I Experimenter, mechanizm wysuwania kart eksperymentalnych z powracającą sprężyną, uchwyt płytki prototypowej do doświadczeń z okablowanymi elementami i zintegrowanymi układami połączeń, uchwyt miernika uniwersalnego przy zastosowaniu interfejsu podczerwieni (IrDa), wymiary: 29,6 x 19 x 8,6 cm, waga: 1,0 kg. Lucas Nülle GmbH 11/14

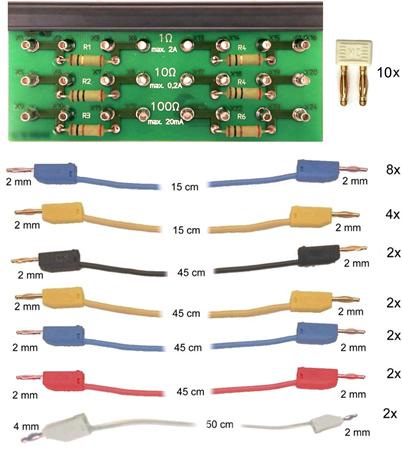

12 7 Akcesoria pomiarowe, boczniki i przewody pomiarowe UniTrain SO4203-2J 1 Boczniki na płytce drukowanej, do pomiaru prądu za pomocą wejść analogowych systemu UniTrain. 6 boczników: 2 x 1 Ω, 2 x 10 Ω, 2 x 100 Ω sitodruk do oznaczania oporników, przetworników napięcia i wejść prądowych 24 szt. gniazd 2 mm wymiary: 100 x 40 mm Zestaw przewodów pomiarowych 2 mm (22 szt.) dla UniTrain, w skład którego wchodzi: 8 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor niebieski 4 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czarny 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czerwony 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor niebieski 2 szt. przewodów pomiarowych z adapterem 4 mm na 2 mm, długość 50 cm, kolor biały 10szt. wtyków połączeniowych 2mm / 5mm wtyczki 2 mm odstęp wtyków 5 mm kolor biały Lucas Nülle GmbH 12/14

13 Dodatkowo warte polecenia: Pos. nazwa produktu Bestell-Nr. Anz. 8 Multimetr cyfrowy Multi 18 LM Uniwersalny, precyzyjny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 4 ¾-pozycyjny miernik uniwersalny, rozdzielczość: ± Kategoria pomiarowa CATII V Podłączenie do systemu UniTrain-I przez interfejs podczerwieni (IrDa) Pomiar rzeczywistej wartości skutecznej (True RMS) Zakresy pomiarowe napięcia i prądu (AC i DC): 300 mv V; 300 µa - 10 A Pomiar db Zakresy pomiarowe rezystancji: 300 Ω - 30 MΩ Zakresy pomiarowe pojemności 3 nf do µf Pomiar częstotliwości do 100 khz, licznik, stoper Zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 Test ciągłości obwodów i test diod Automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V Wyświetlacz z paskiem graficznym i podświetleniem tła Zakres dostawy: gumowe etui ochronne, kable pomiarowe, 2 zapasowe bezpieczniki, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 13/14

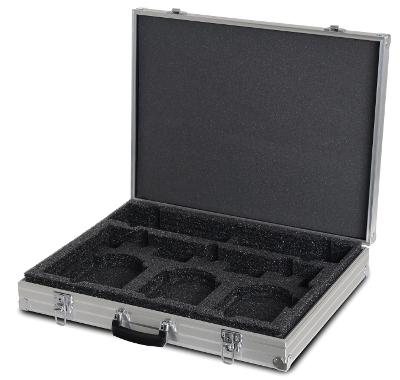

14 9 Walizka do przechowywania kompletnego systemu UniTrain CO4203-2Y 1 Sturdy aluminium case with moulded foam block to accommodate a complete UniTrain system (without equipment) Capable of accommodating 1 Interface, 2 Experimenters, 1 power supply as well as cables and smaller accessories Lockable padlock; stable padlock hinge Colours: aluminium, black, chrome Dimensions: 610 x 480 x 100 mm Weight: 4,6 kg Lucas Nülle GmbH 14/14
