Planning and Cabling Networks

Wielkość: px
Rozpocząć pokaz od strony:

Download "Planning and Cabling Networks"

Transkrypt

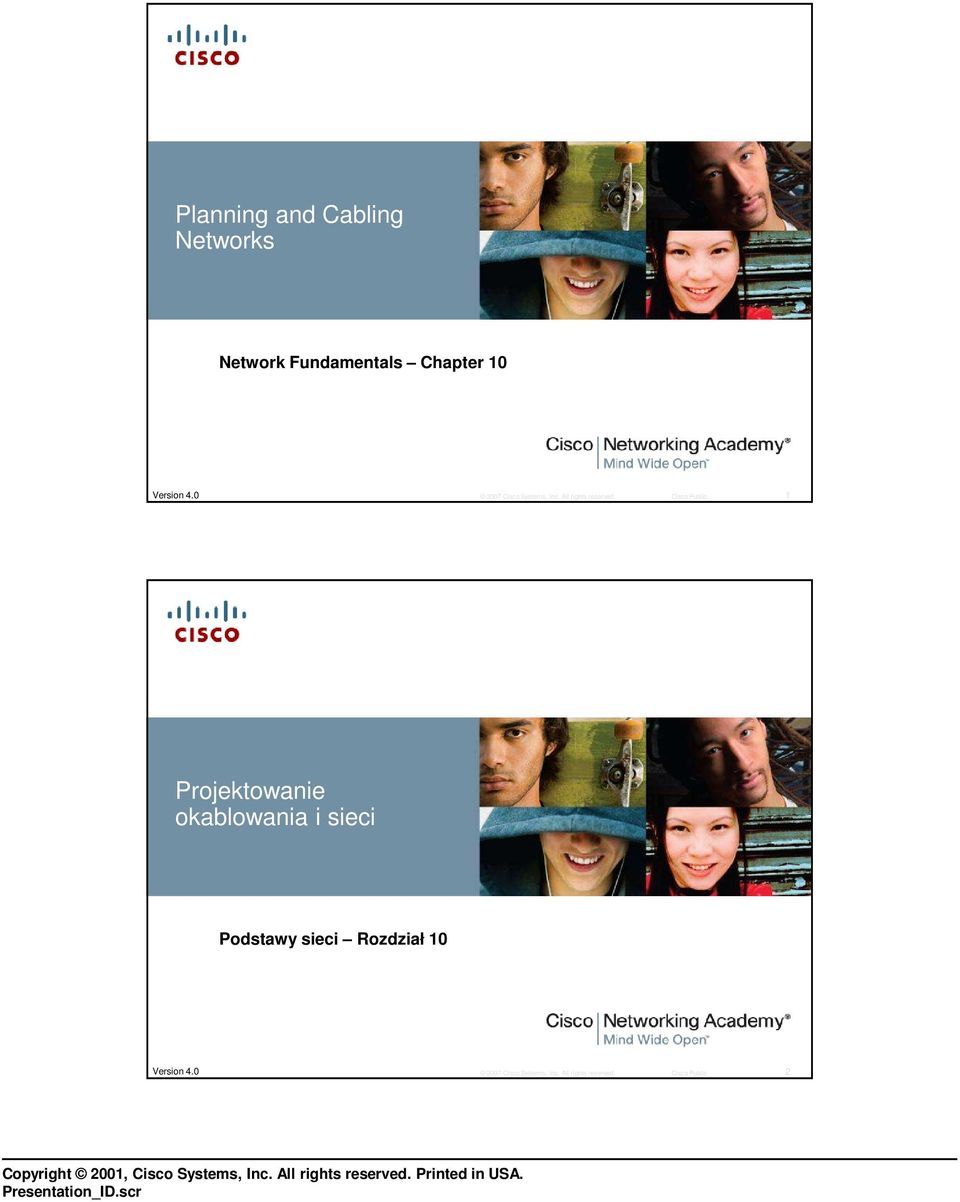

1 Planning and Cabling Networks Network Fundamentals Chapter 10 Version Projektowanie okablowania i sieci Podstawy sieci Rozdział 10 Version 4.0 2

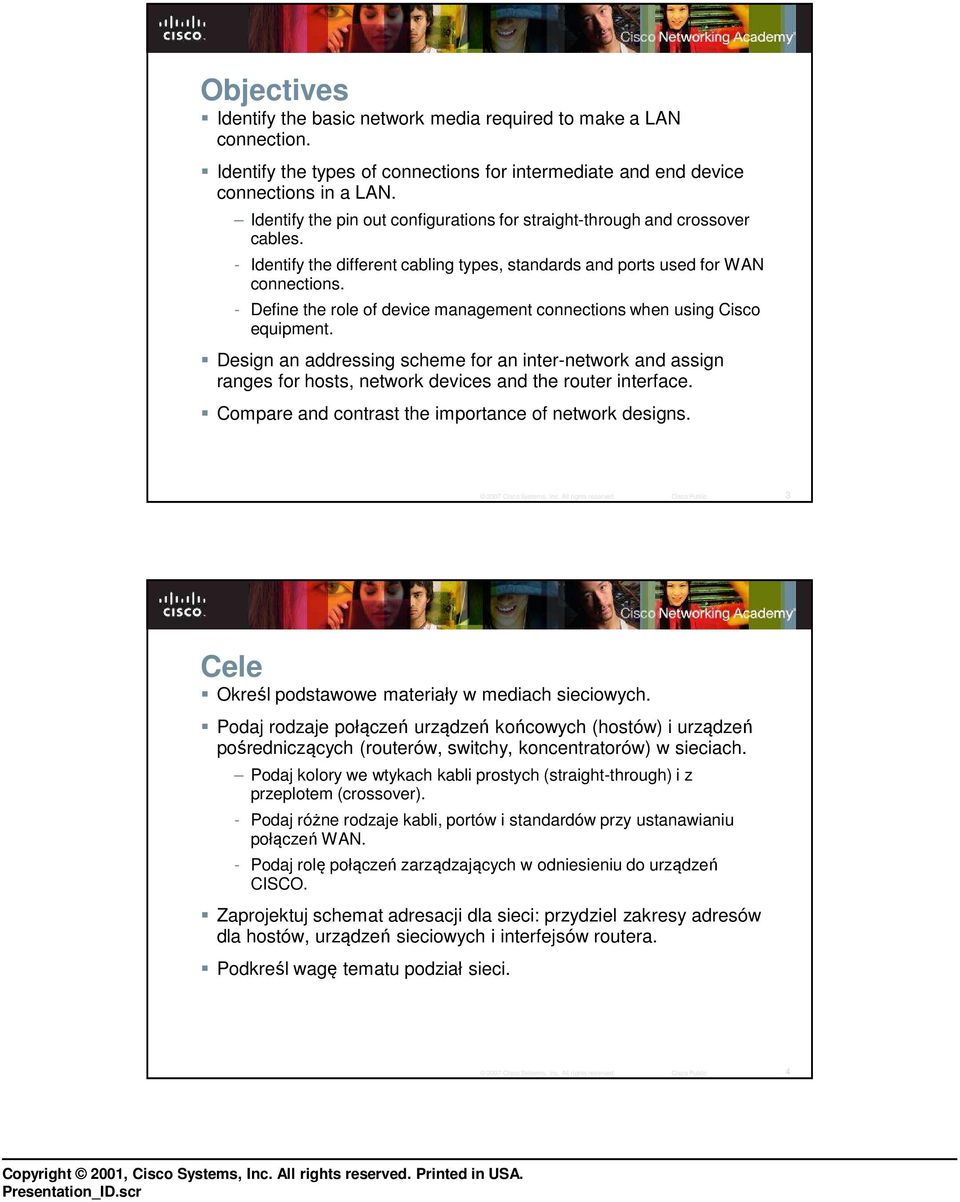

2 Objectives Identify the basic network media required to make a LAN connection. Identify the types of connections for intermediate and end device connections in a LAN. Identify the pin out configurations for straight-through and crossover cables. - Identify the different cabling types, standards and ports used for WAN connections. - Define the role of device management connections when using Cisco equipment. Design an addressing scheme for an inter-network and assign ranges for hosts, network devices and the router interface. Compare and contrast the importance of network designs. 3 Cele Określ podstawowe materiały w mediach sieciowych. Podaj rodzaje połączeń urządzeń końcowych (hostów) i urządzeń pośredniczących (routerów, switchy, koncentratorów) w sieciach. Podaj kolory we wtykach kabli prostych (straight-through) i z przeplotem (crossover). - Podaj różne rodzaje kabli, portów i standardów przy ustanawianiu połączeń WAN. - Podaj rolę połączeń zarządzających w odniesieniu do urządzeń CISCO. Zaprojektuj schemat adresacji dla sieci: przydziel zakresy adresów dla hostów, urządzeń sieciowych i interfejsów routera. Podkreśl wagę tematu podział sieci. 4

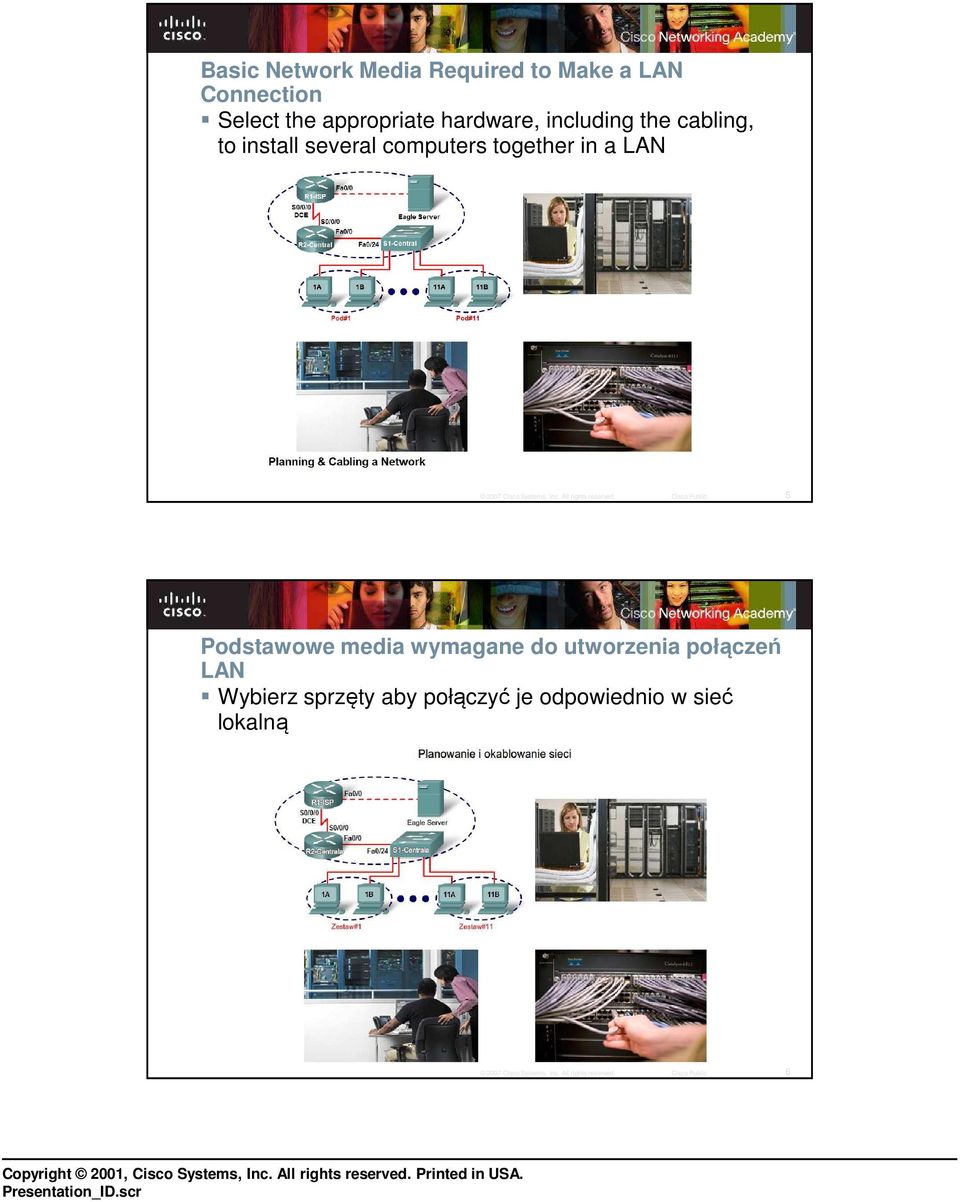

3 Basic Network Media Required to Make a LAN Connection Select the appropriate hardware, including the cabling, to install several computers together in a LAN 5 Podstawowe media wymagane do utworzenia połączeń LAN Wybierz sprzęty aby połączyć je odpowiednio w sieć lokalną 6

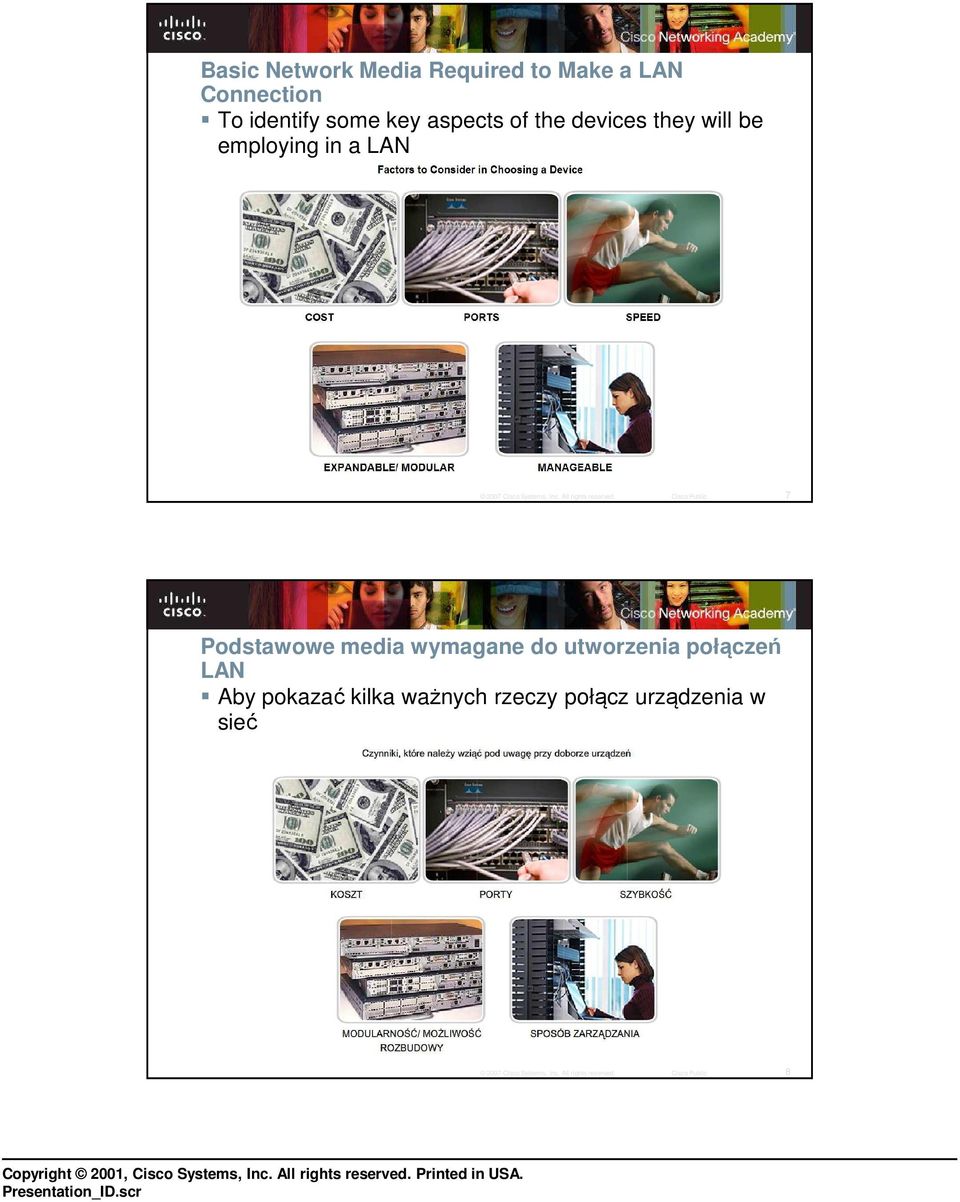

4 Basic Network Media Required to Make a LAN Connection To identify some key aspects of the devices they will be employing in a LAN 7 Podstawowe media wymagane do utworzenia połączeń LAN Aby pokazać kilka ważnych rzeczy połącz urządzenia w sieć 8

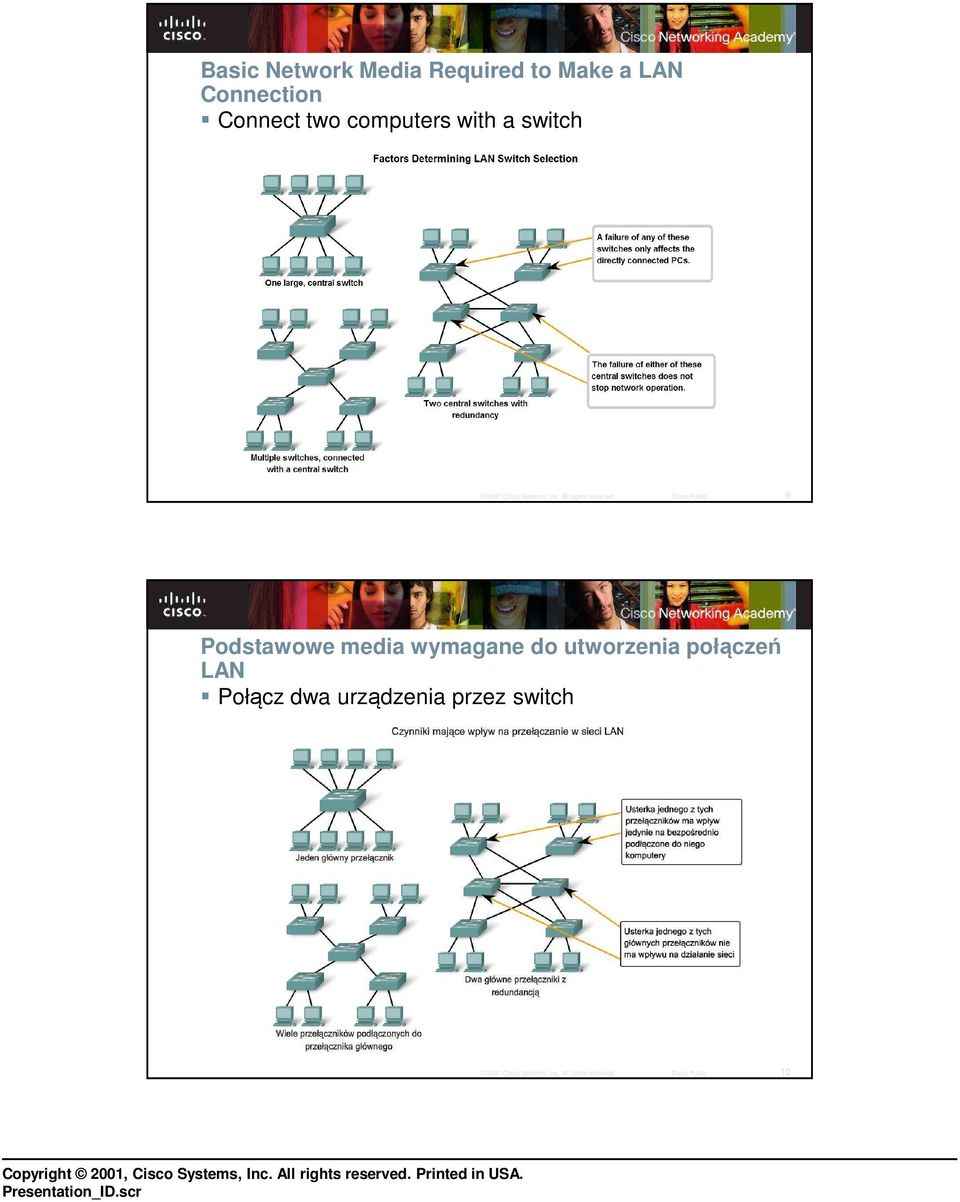

5 Basic Network Media Required to Make a LAN Connection Connect two computers with a switch 9 Podstawowe media wymagane do utworzenia połączeń LAN Połącz dwa urządzenia przez switch 10

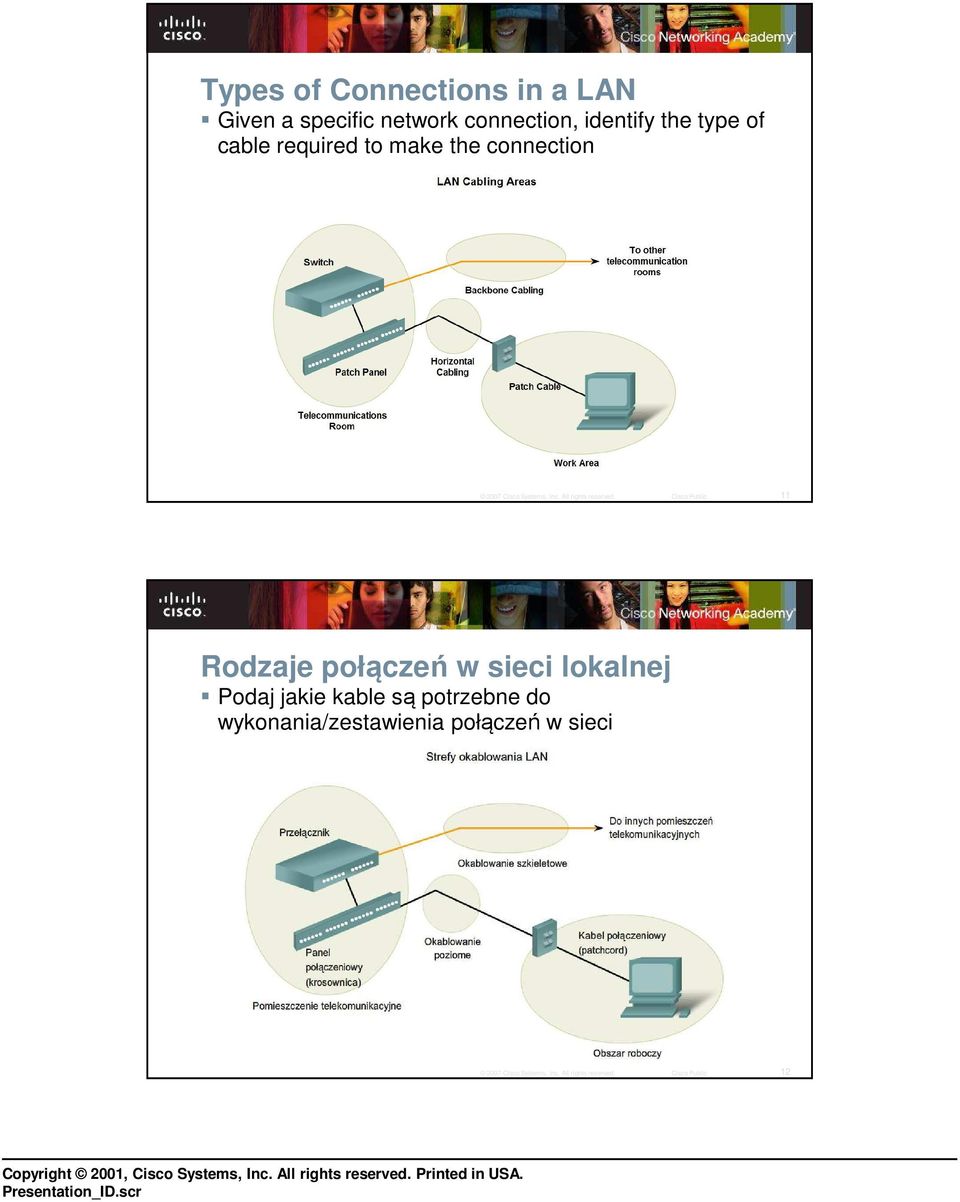

6 Types of Connections in a LAN Given a specific network connection, identify the type of cable required to make the connection 11 Rodzaje połączeń w sieci lokalnej Podaj jakie kable są potrzebne do wykonania/zestawienia połączeń w sieci 12

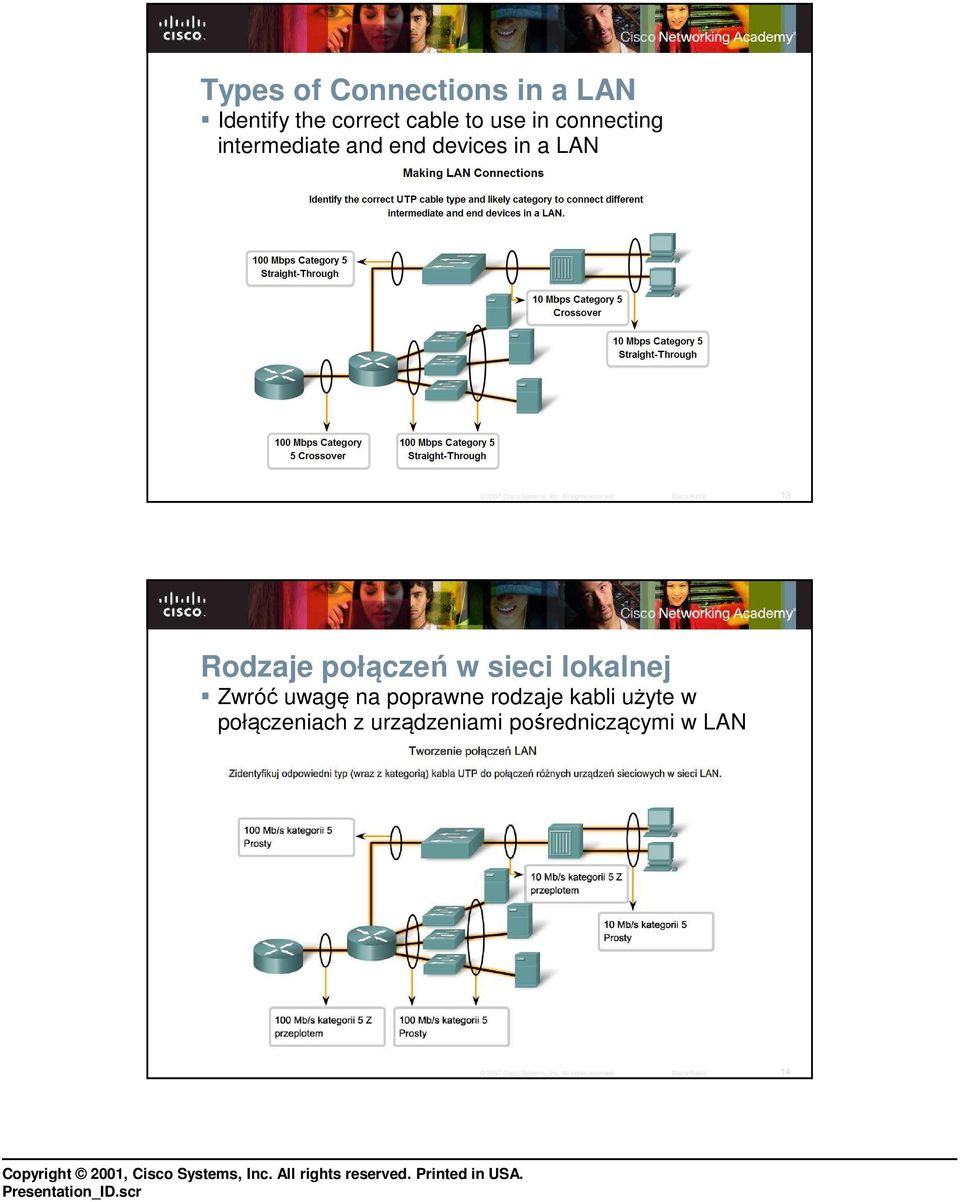

7 Types of Connections in a LAN Identify the correct cable to use in connecting intermediate and end devices in a LAN 13 Rodzaje połączeń w sieci lokalnej Zwróć uwagę na poprawne rodzaje kabli użyte w połączeniach z urządzeniami pośredniczącymi w LAN 14

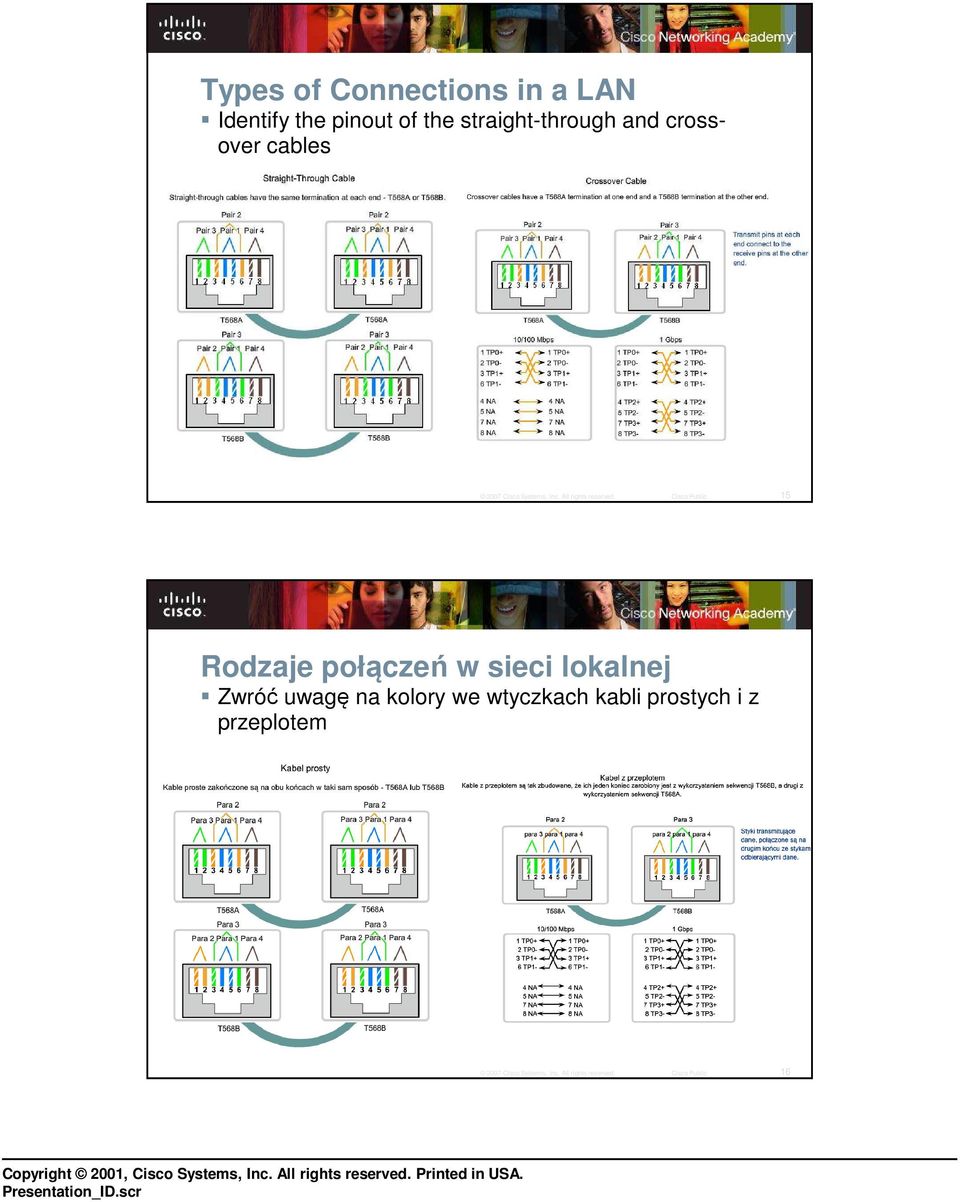

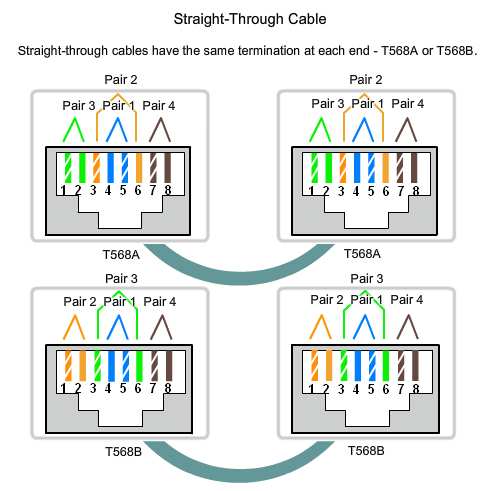

8 Types of Connections in a LAN Identify the pinout of the straight-through and crossover cables 15 Rodzaje połączeń w sieci lokalnej Zwróć uwagę na kolory we wtyczkach kabli prostych i z przeplotem 16

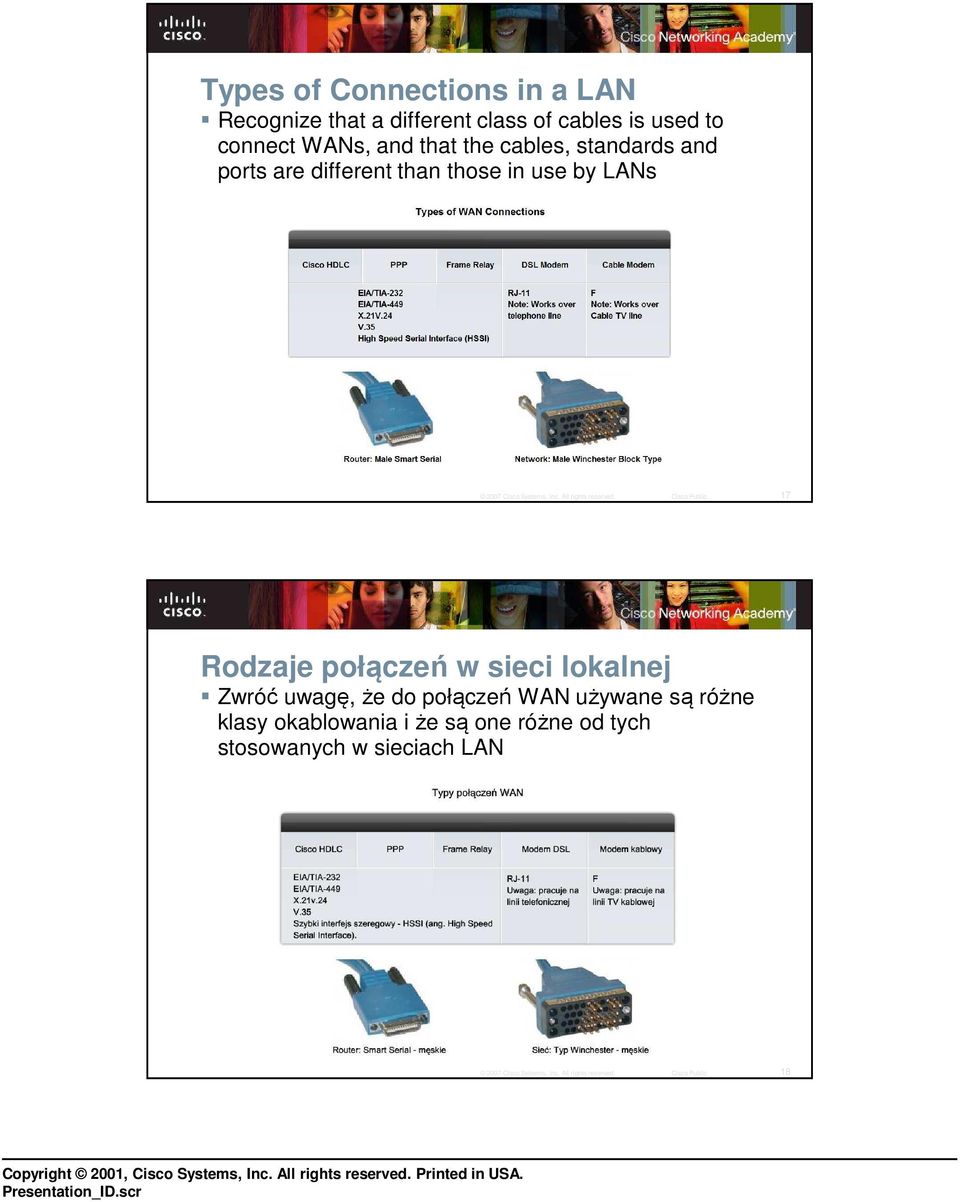

9 Types of Connections in a LAN Recognize that a different class of cables is used to connect WANs, and that the cables, standards and ports are different than those in use by LANs 17 Rodzaje połączeń w sieci lokalnej Zwróć uwagę, że do połączeń WAN używane są różne klasy okablowania i że są one różne od tych stosowanych w sieciach LAN 18

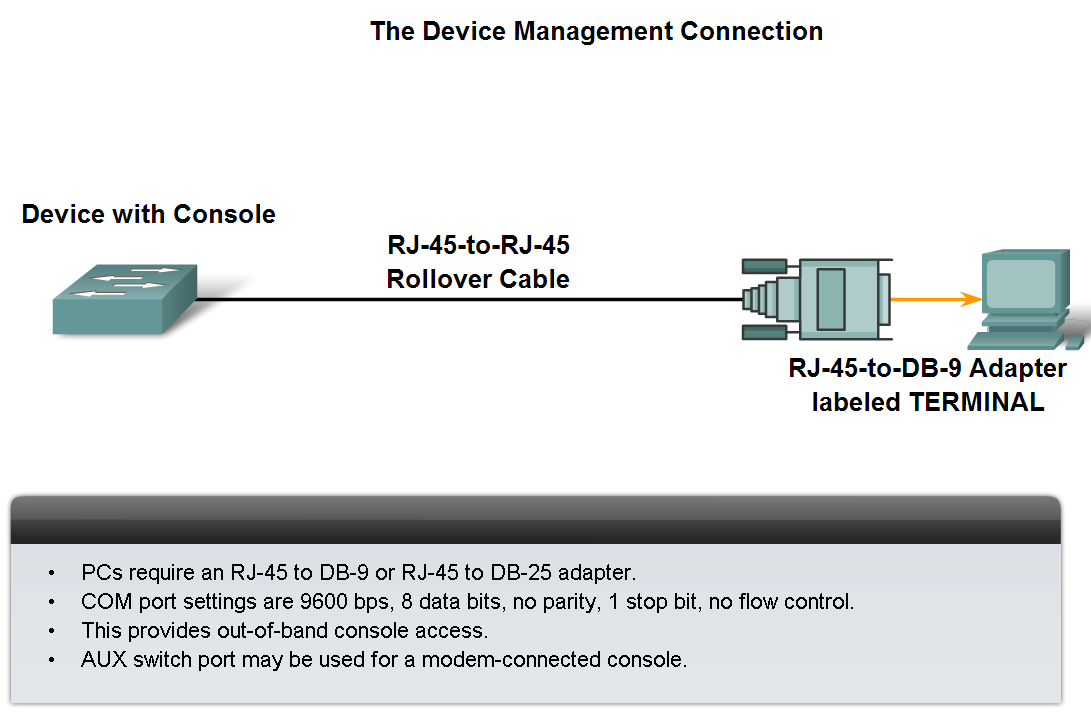

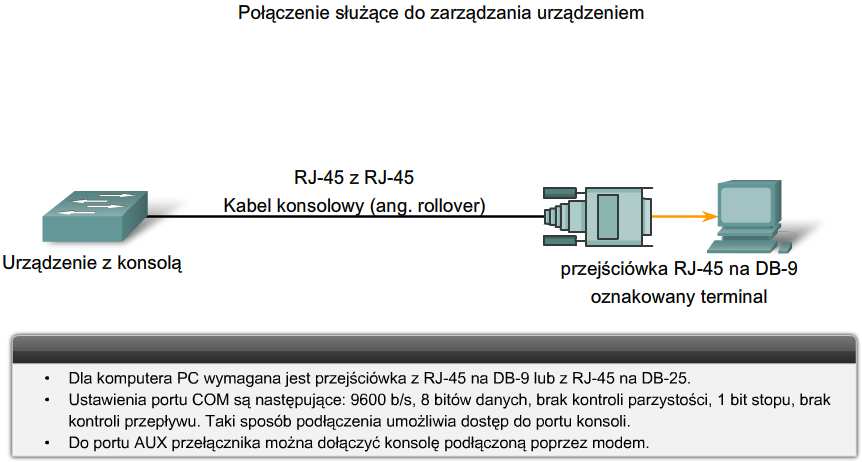

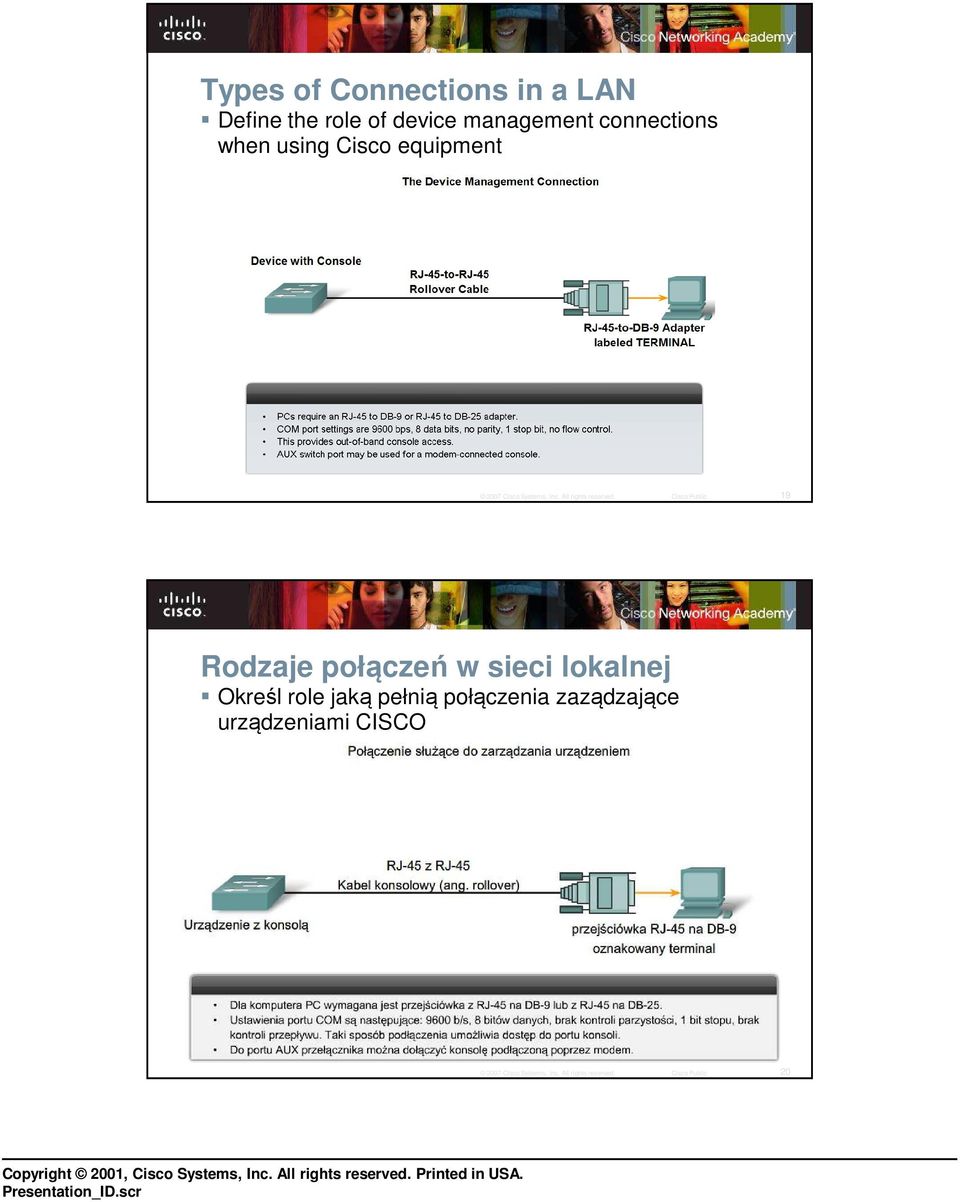

10 Types of Connections in a LAN Define the role of device management connections when using Cisco equipment 19 Rodzaje połączeń w sieci lokalnej Określ role jaką pełnią połączenia zaządzające urządzeniami CISCO 20

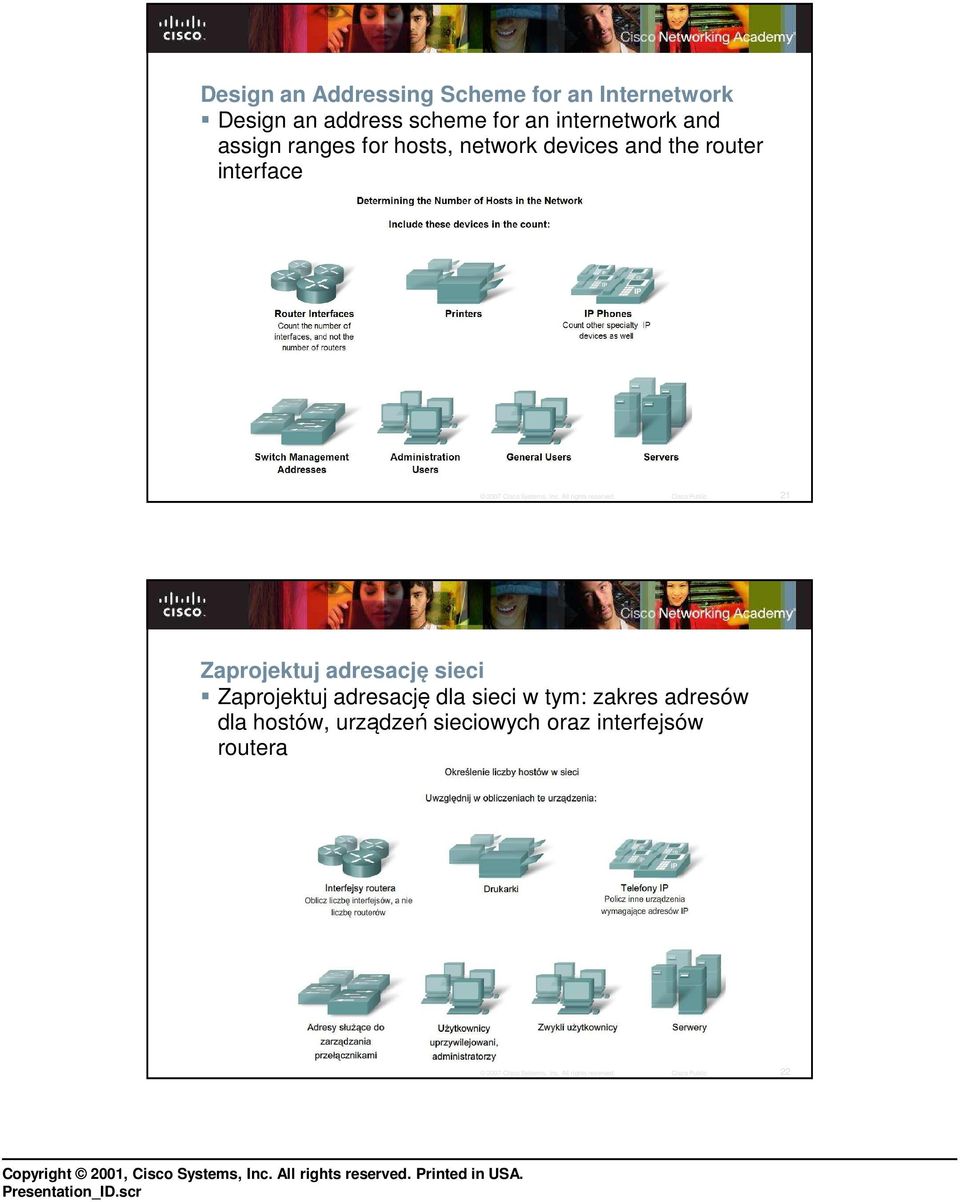

11 Design an Addressing Scheme for an Internetwork Design an address scheme for an internetwork and assign ranges for hosts, network devices and the router interface 21 Zaprojektuj adresację sieci Zaprojektuj adresację dla sieci w tym: zakres adresów dla hostów, urządzeń sieciowych oraz interfejsów routera 22

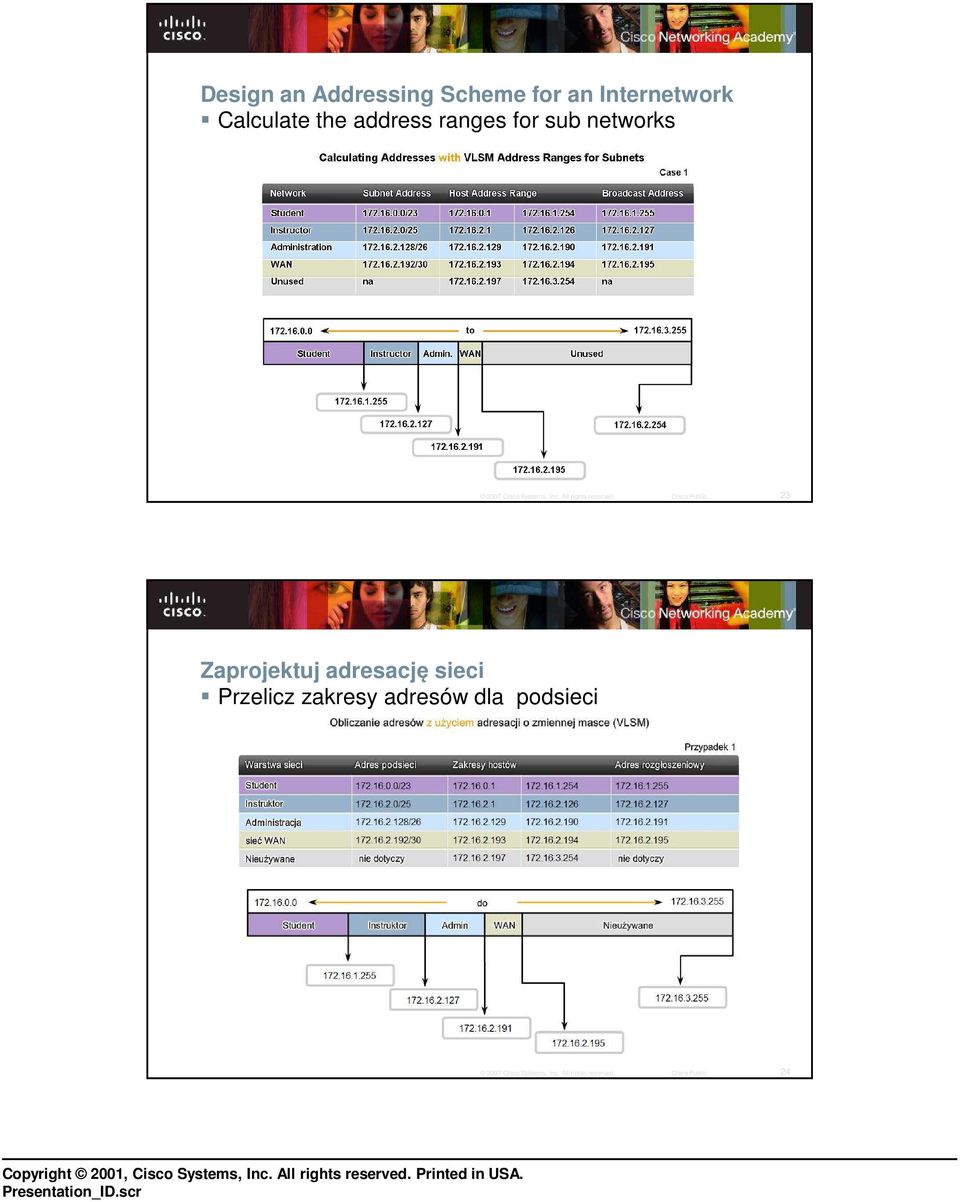

12 Design an Addressing Scheme for an Internetwork Calculate the address ranges for sub networks 23 Zaprojektuj adresację sieci Przelicz zakresy adresów dla podsieci 24

13 Importance of Network Designs Given a network scenario, develop an appropriate networking scheme 25 Importance of Network Designs Dany masz schemat sieci wykonaj odpowiedni projekt, a następnie połączenia 26

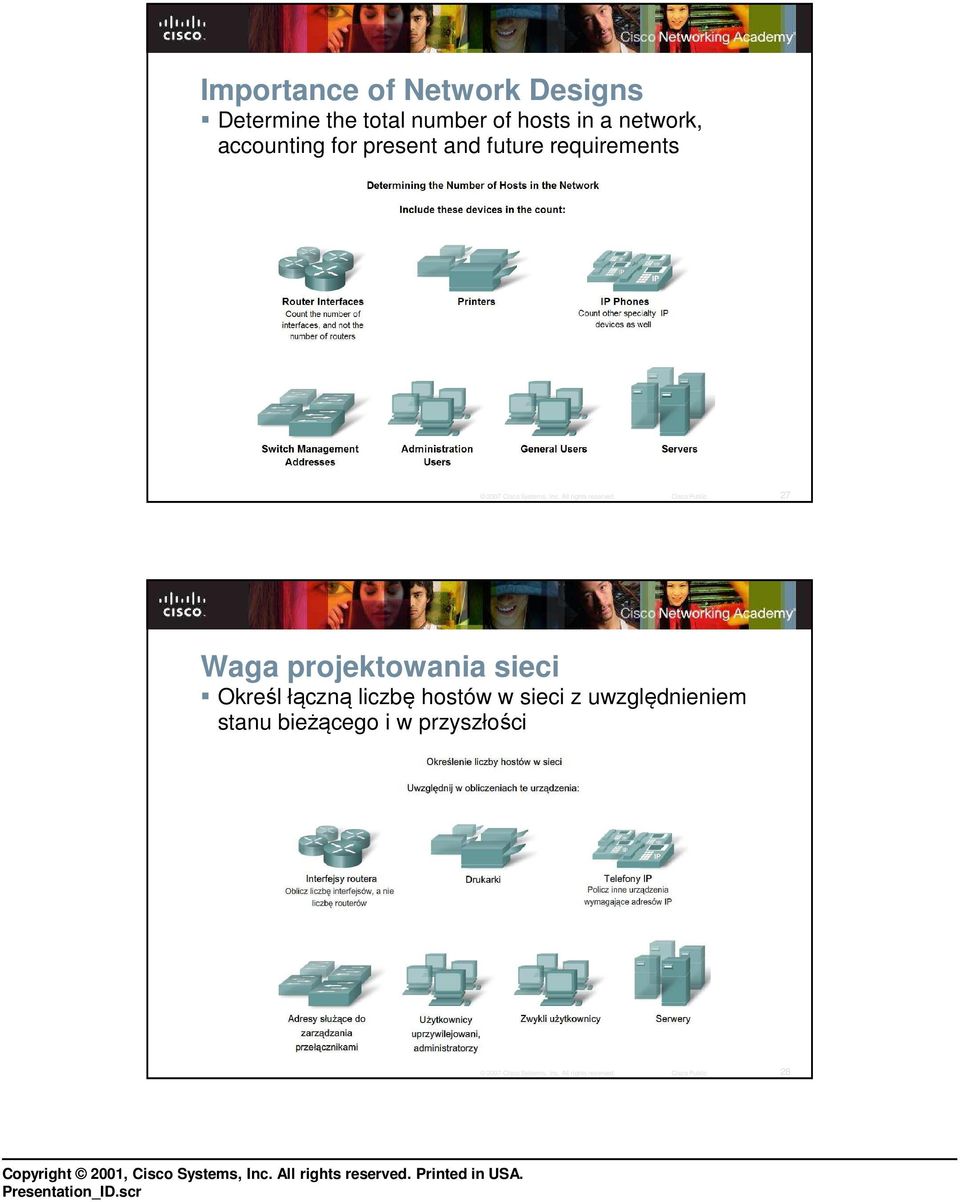

14 Importance of Network Designs Determine the total number of hosts in a network, accounting for present and future requirements 27 Waga projektowania sieci Określ łączną liczbę hostów w sieci z uwzględnieniem stanu bieżącego i w przyszłości 28

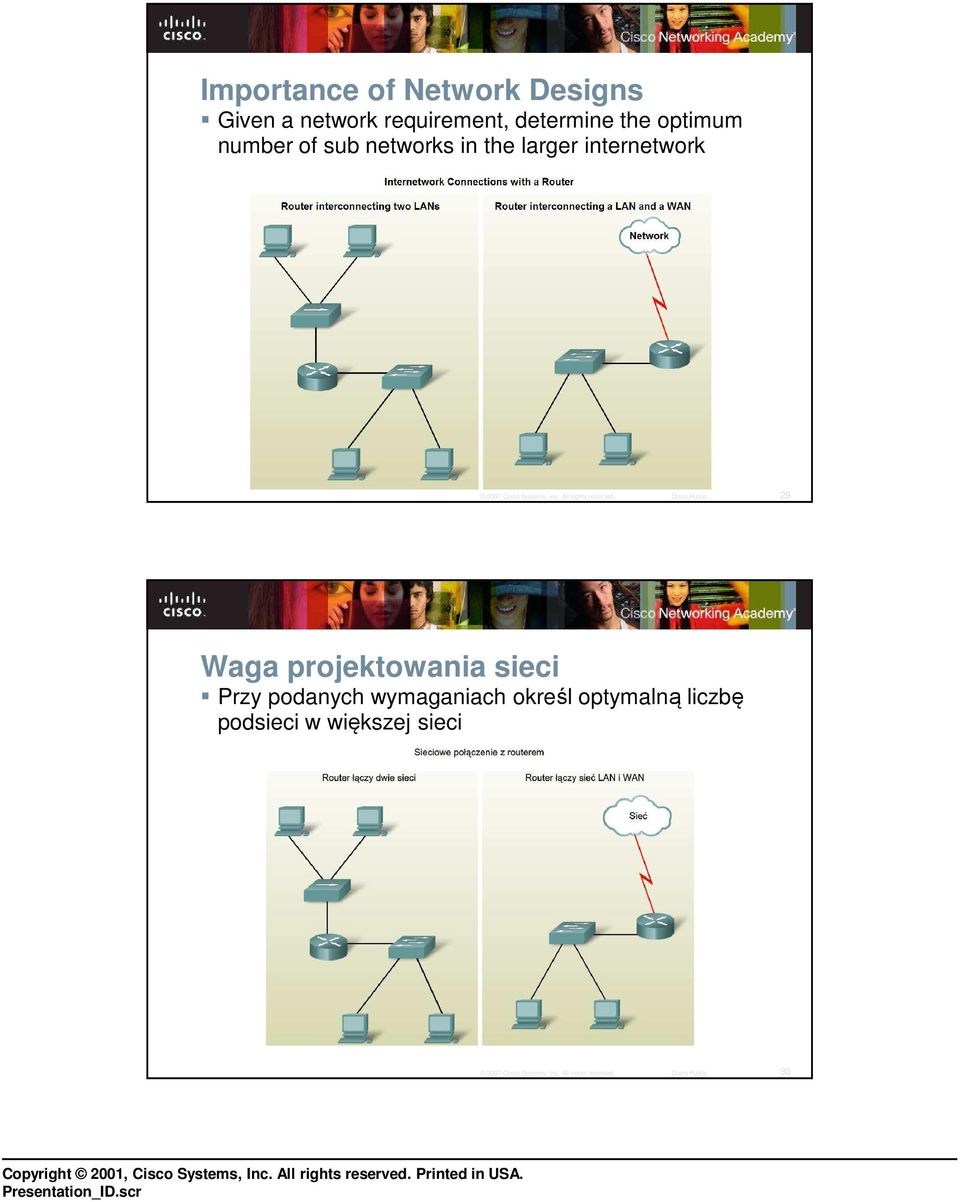

15 Importance of Network Designs Given a network requirement, determine the optimum number of sub networks in the larger internetwork 29 Waga projektowania sieci Przy podanych wymaganiach określ optymalną liczbę podsieci w większej sieci 30

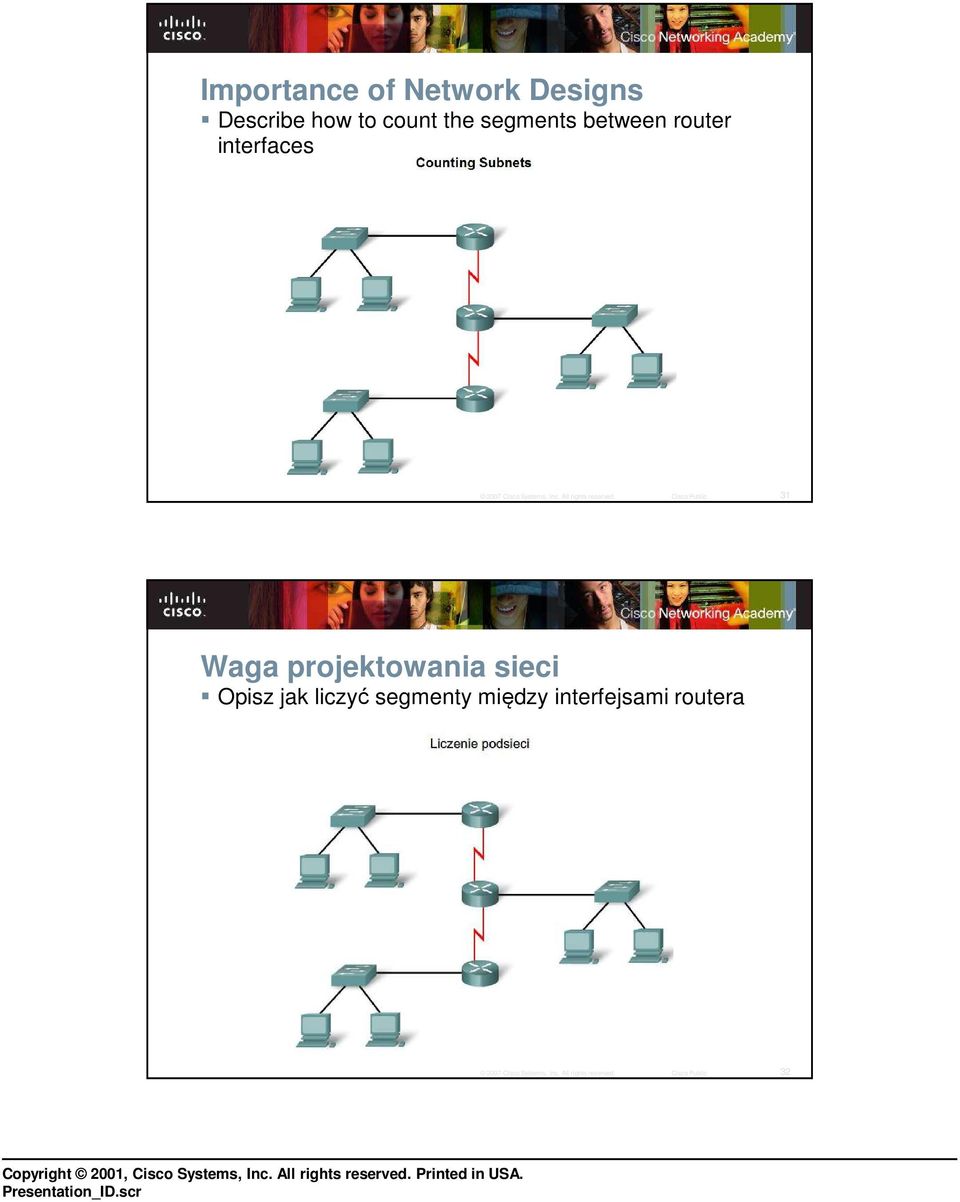

16 Importance of Network Designs Describe how to count the segments between router interfaces 31 Waga projektowania sieci Opisz jak liczyć segmenty między interfejsami routera 32

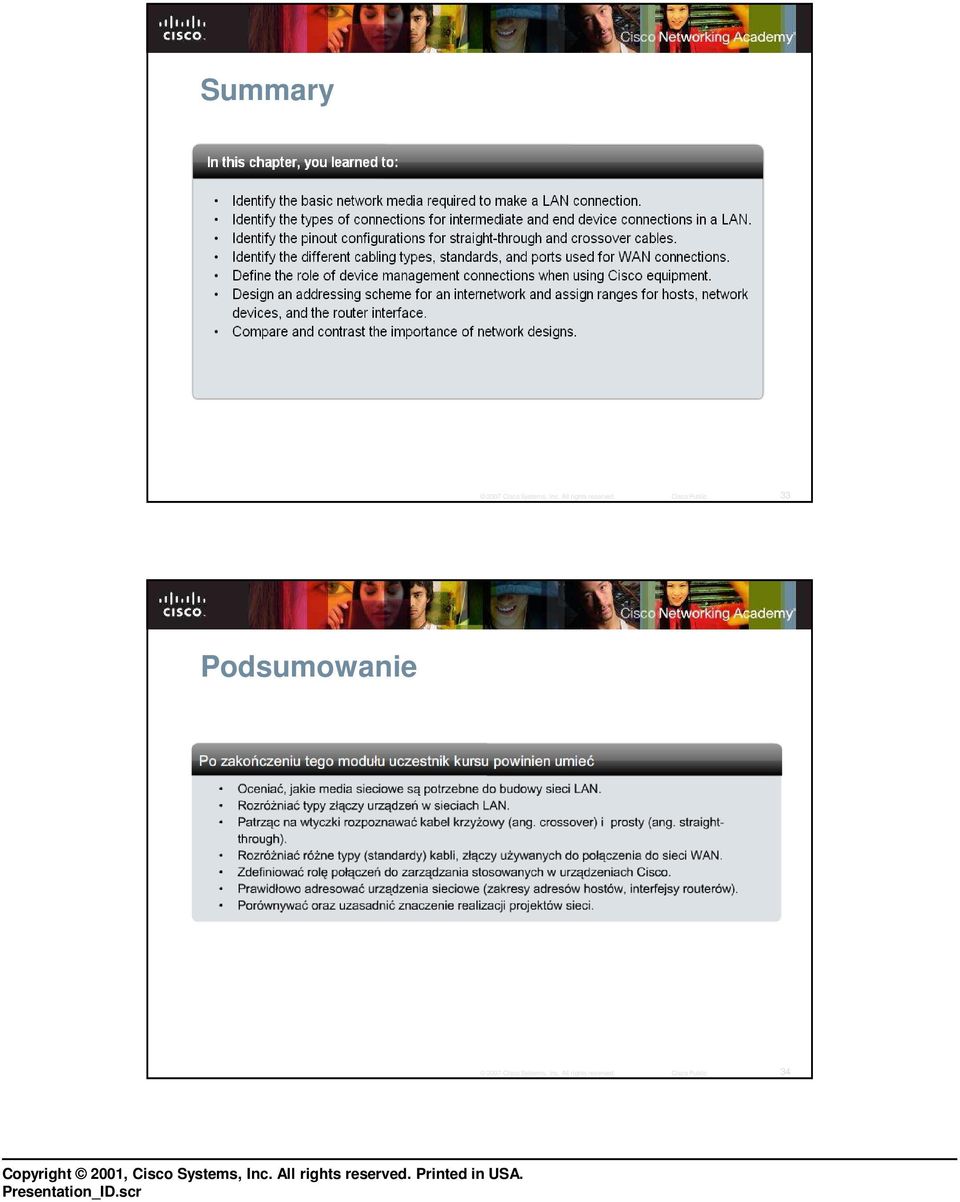

17 Summary 33 Podsumowanie 34

18 35
