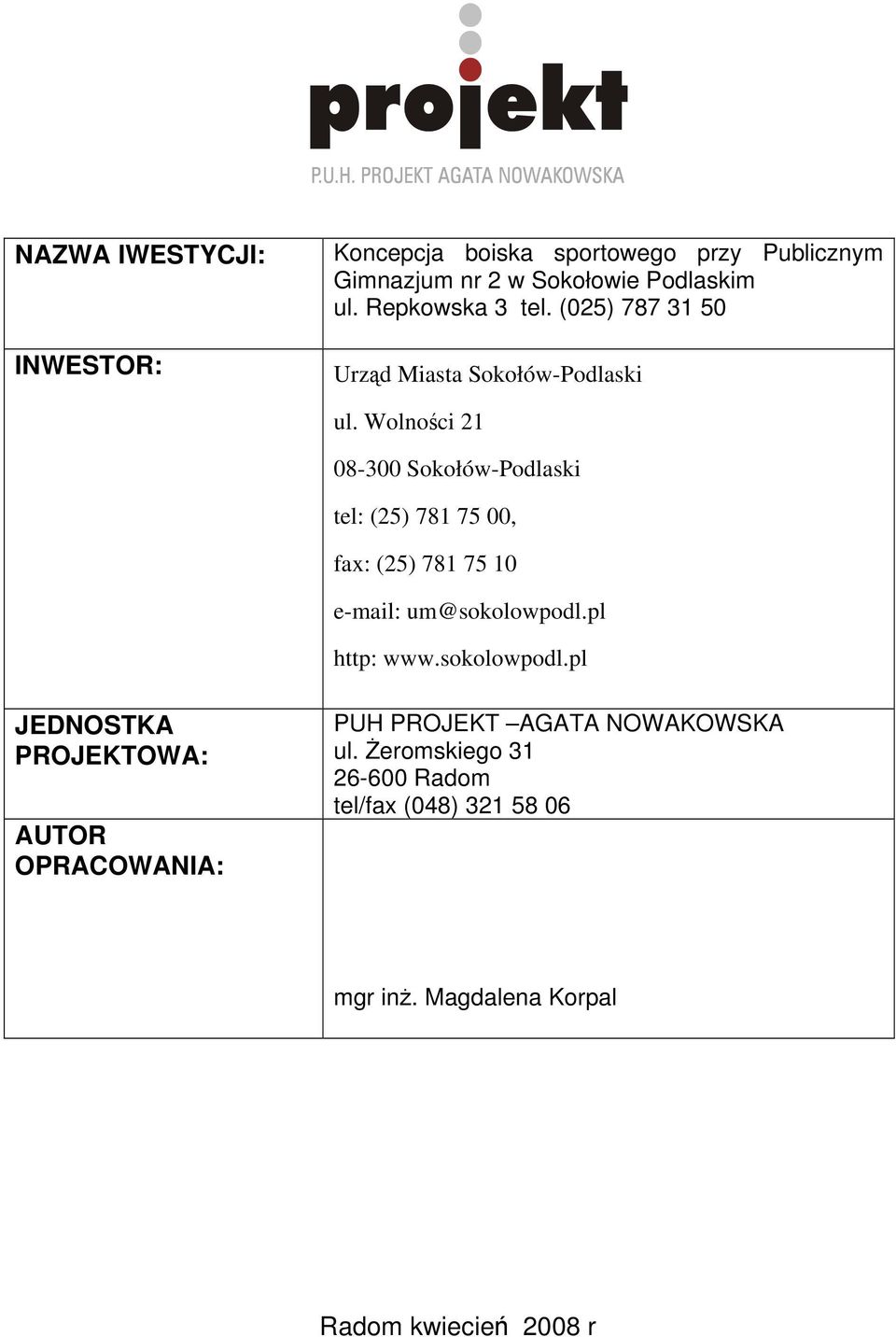

1 NAZWA IWESTYCJI: INWESTOR: Koncepcja boiska sportowego przy Publicznym Gimnazjum nr 2 w Sokołowie Podlaskim ul. Repkowska 3 tel. (025) Urząd Miasta Sokołów-Podlaski ul. Wolności Sokołów-Podlaski tel: (25) , fax: (25) um@sokolowpodl.pl http: JEDNOSTKA PROJEKTOWA: AUTOR OPRACOWANIA: PUH PROJEKT AGATA NOWAKOWSKA ul. Żeromskiego Radom tel/fax (048) mgr inż. Magdalena Korpal Radom kwiecień 2008 r

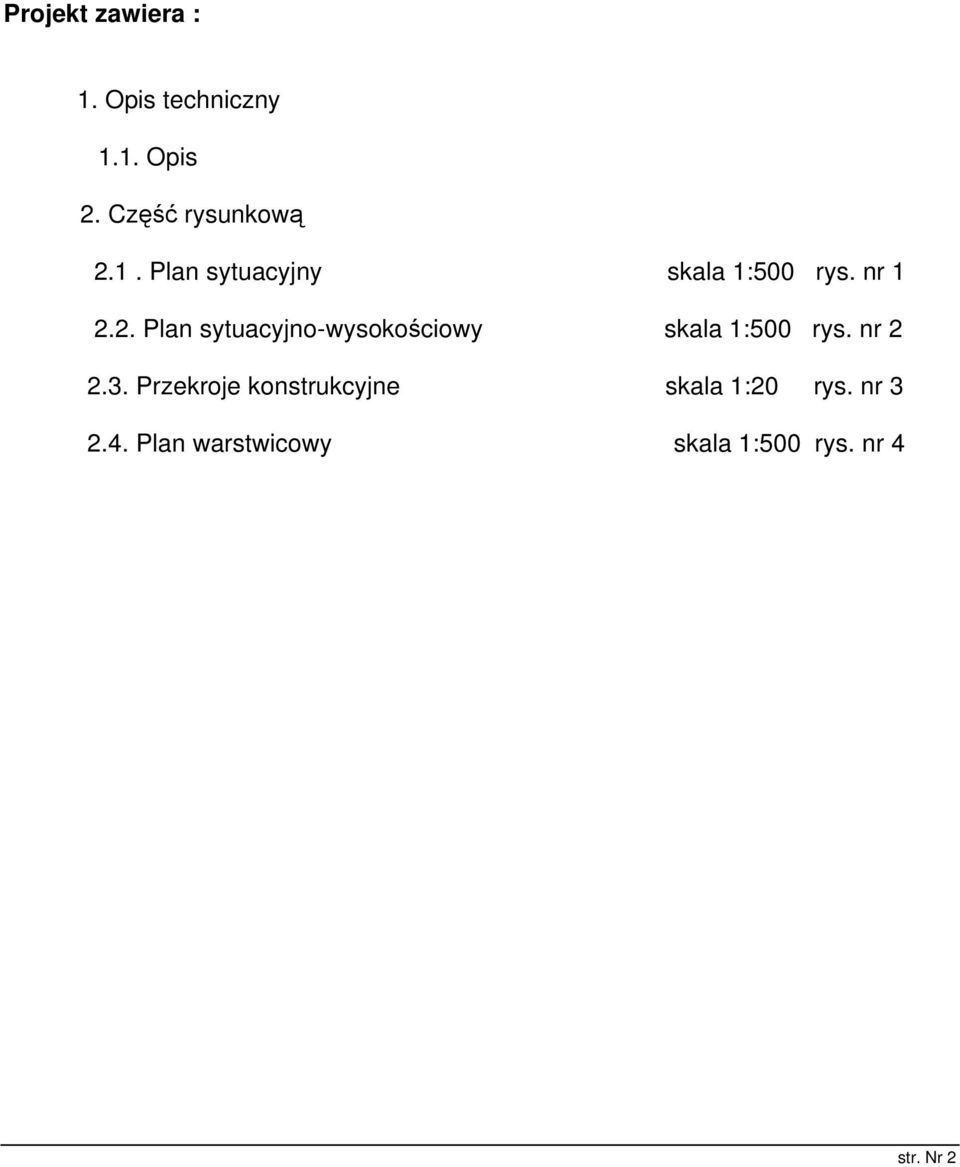

2 Projekt zawiera : 1. Opis techniczny 1.1. Opis 2. Część rysunkową 2.1. Plan sytuacyjny skala 1:500 rys. nr Plan sytuacyjno-wysokościowy skala 1:500 rys. nr Przekroje konstrukcyjne skala 1:20 rys. nr Plan warstwicowy skala 1:500 rys. nr 4 str. Nr 2

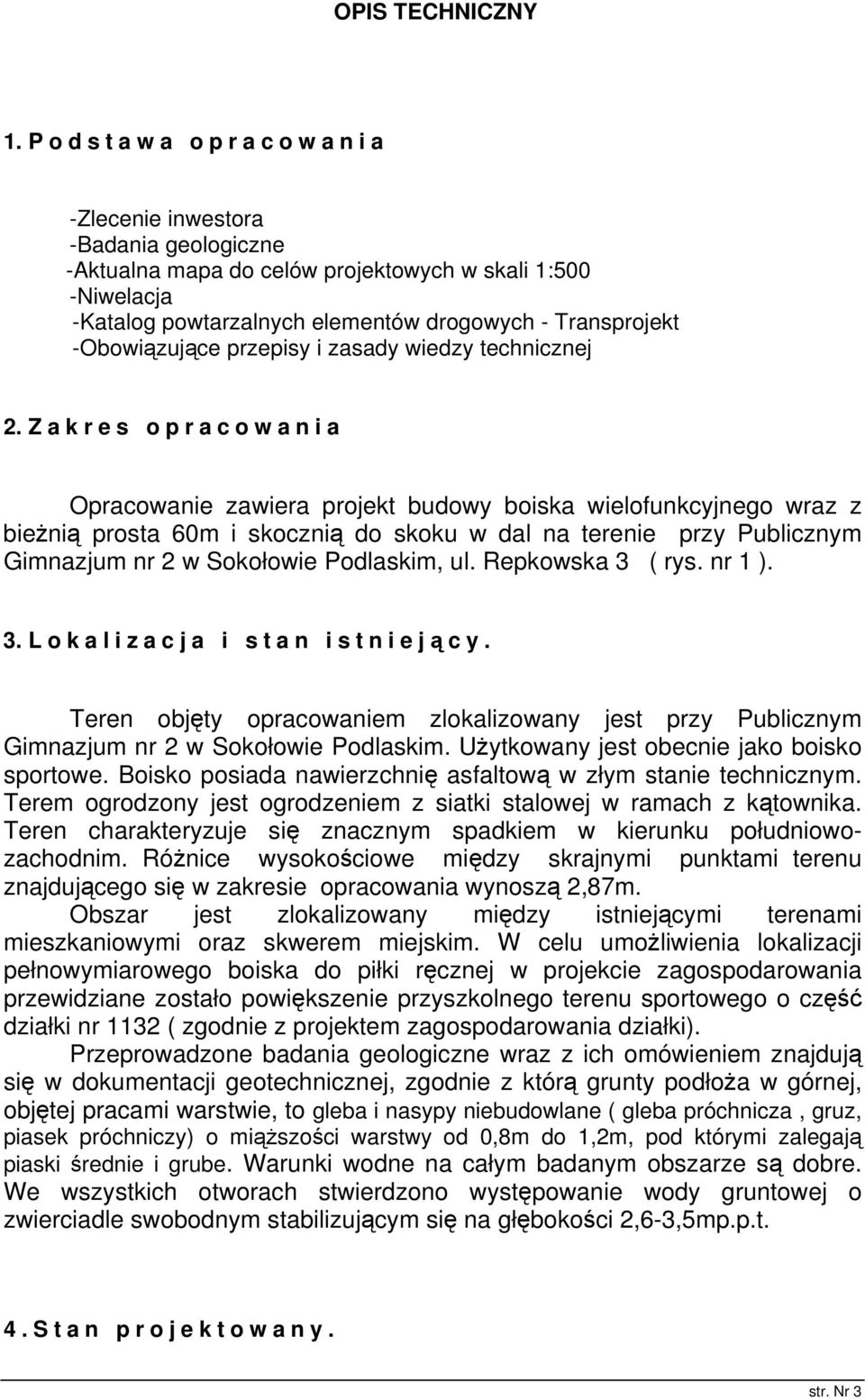

3 OPIS TECHNICZNY 1. P o d s t a w a o p r a c o w a n i a -Zlecenie inwestora -Badania geologiczne -Aktualna mapa do celów projektowych w skali 1:500 -Niwelacja -Katalog powtarzalnych elementów drogowych - Transprojekt -Obowiązujące przepisy i zasady wiedzy technicznej 2. Z a k r e s o p r a c o w a n i a Opracowanie zawiera projekt budowy boiska wielofunkcyjnego wraz z bieżnią prosta 60m i skocznią do skoku w dal na terenie przy Publicznym Gimnazjum nr 2 w Sokołowie Podlaskim, ul. Repkowska 3 ( rys. nr 1 ). 3. L o k a l i z a c j a i s t a n i s t n i e jący. Teren objęty opracowaniem zlokalizowany jest przy Publicznym Gimnazjum nr 2 w Sokołowie Podlaskim. Użytkowany jest obecnie jako boisko sportowe. Boisko posiada nawierzchnię asfaltową w złym stanie technicznym. Terem ogrodzony jest ogrodzeniem z siatki stalowej w ramach z kątownika. Teren charakteryzuje się znacznym spadkiem w kierunku południowozachodnim. Różnice wysokościowe między skrajnymi punktami terenu znajdującego się w zakresie opracowania wynoszą 2,87m. Obszar jest zlokalizowany między istniejącymi terenami mieszkaniowymi oraz skwerem miejskim. W celu umożliwienia lokalizacji pełnowymiarowego boiska do piłki ręcznej w projekcie zagospodarowania przewidziane zostało powiększenie przyszkolnego terenu sportowego o część działki nr 1132 ( zgodnie z projektem zagospodarowania działki). Przeprowadzone badania geologiczne wraz z ich omówieniem znajdują się w dokumentacji geotechnicznej, zgodnie z którą grunty podłoża w górnej, objętej pracami warstwie, to gleba i nasypy niebudowlane ( gleba próchnicza, gruz, piasek próchniczy) o miąższości warstwy od 0,8m do 1,2m, pod którymi zalegają piaski średnie i grube. Warunki wodne na całym badanym obszarze są dobre. We wszystkich otworach stwierdzono występowanie wody gruntowej o zwierciadle swobodnym stabilizującym się na głębokości 2,6-3,5mp.p.t. 4. S t a n p r o j e k t o w a n y. str. Nr 3

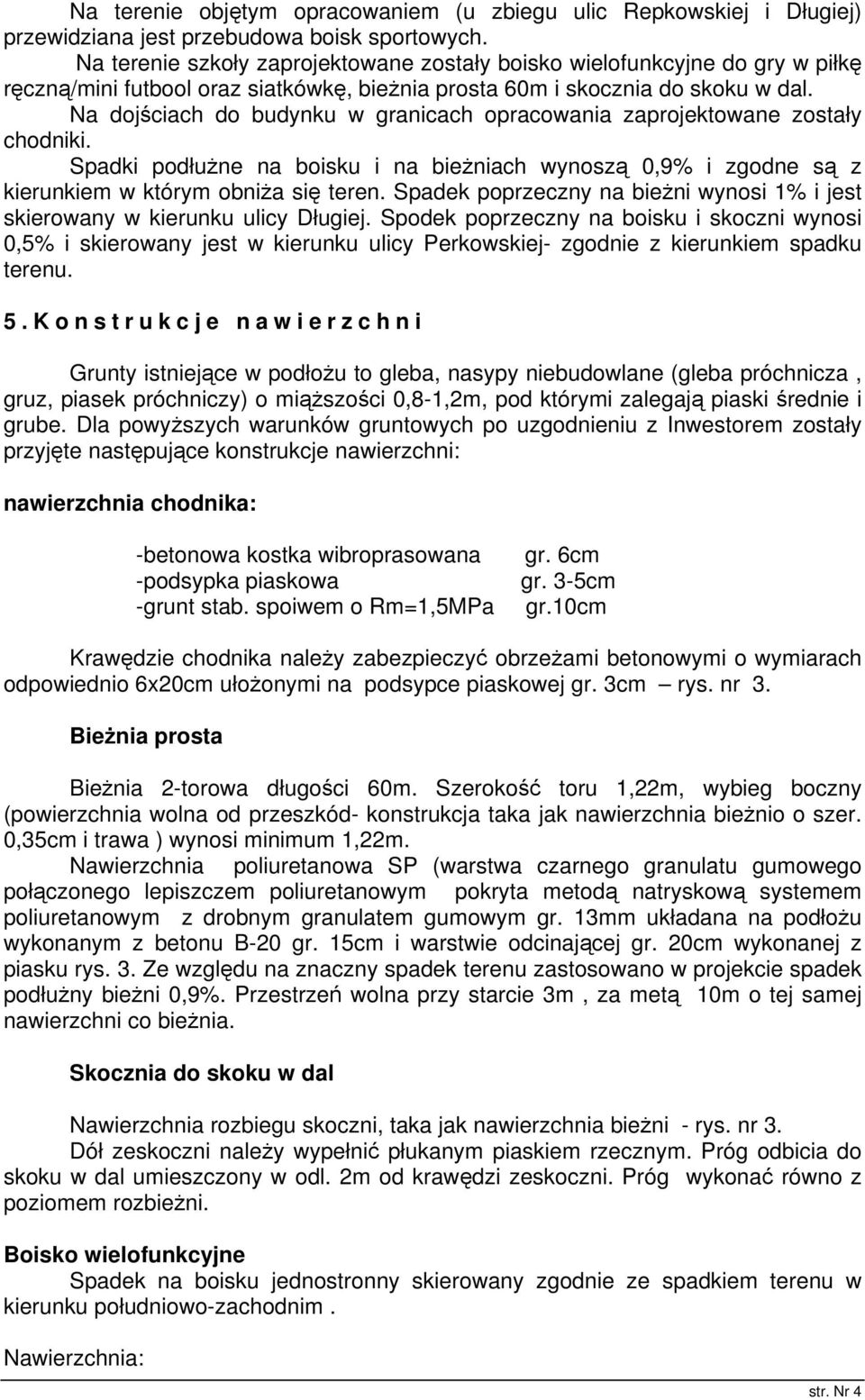

4 Na terenie objętym opracowaniem (u zbiegu ulic Repkowskiej i Długiej) przewidziana jest przebudowa boisk sportowych. Na terenie szkoły zaprojektowane zostały boisko wielofunkcyjne do gry w piłkę ręczną/mini futbool oraz siatkówkę, bieżnia prosta 60m i skocznia do skoku w dal. Na dojściach do budynku w granicach opracowania zaprojektowane zostały chodniki. Spadki podłużne na boisku i na bieżniach wynoszą 0,9% i zgodne są z kierunkiem w którym obniża się teren. Spadek poprzeczny na bieżni wynosi 1% i jest skierowany w kierunku ulicy Długiej. Spodek poprzeczny na boisku i skoczni wynosi 0,5% i skierowany jest w kierunku ulicy Perkowskiej- zgodnie z kierunkiem spadku terenu. 5. K o n s t r u k c j e n a w i e r z c h n i Grunty istniejące w podłożu to gleba, nasypy niebudowlane (gleba próchnicza, gruz, piasek próchniczy) o miąższości 0,8-1,2m, pod którymi zalegają piaski średnie i grube. Dla powyższych warunków gruntowych po uzgodnieniu z Inwestorem zostały przyjęte następujące konstrukcje nawierzchni: nawierzchnia chodnika: -betonowa kostka wibroprasowana -podsypka piaskowa -grunt stab. spoiwem o Rm=1,5MPa gr. 6cm gr. 3-5cm gr.10cm Krawędzie chodnika należy zabezpieczyć obrzeżami betonowymi o wymiarach odpowiednio 6x20cm ułożonymi na podsypce piaskowej gr. 3cm rys. nr 3. Bieżnia prosta Bieżnia 2-torowa długości 60m. Szerokość toru 1,22m, wybieg boczny (powierzchnia wolna od przeszkód- konstrukcja taka jak nawierzchnia bieżnio o szer. 0,35cm i trawa ) wynosi minimum 1,22m. Nawierzchnia poliuretanowa SP (warstwa czarnego granulatu gumowego połączonego lepiszczem poliuretanowym pokryta metodą natryskową systemem poliuretanowym z drobnym granulatem gumowym gr. 13mm układana na podłożu wykonanym z betonu B-20 gr. 15cm i warstwie odcinającej gr. 20cm wykonanej z piasku rys. 3. Ze względu na znaczny spadek terenu zastosowano w projekcie spadek podłużny bieżni 0,9%. Przestrzeń wolna przy starcie 3m, za metą 10m o tej samej nawierzchni co bieżnia. Skocznia do skoku w dal Nawierzchnia rozbiegu skoczni, taka jak nawierzchnia bieżni - rys. nr 3. Dół zeskoczni należy wypełnić płukanym piaskiem rzecznym. Próg odbicia do skoku w dal umieszczony w odl. 2m od krawędzi zeskoczni. Próg wykonać równo z poziomem rozbieżni. Boisko wielofunkcyjne Spadek na boisku jednostronny skierowany zgodnie ze spadkiem terenu w kierunku południowo-zachodnim. Nawierzchnia: str. Nr 4

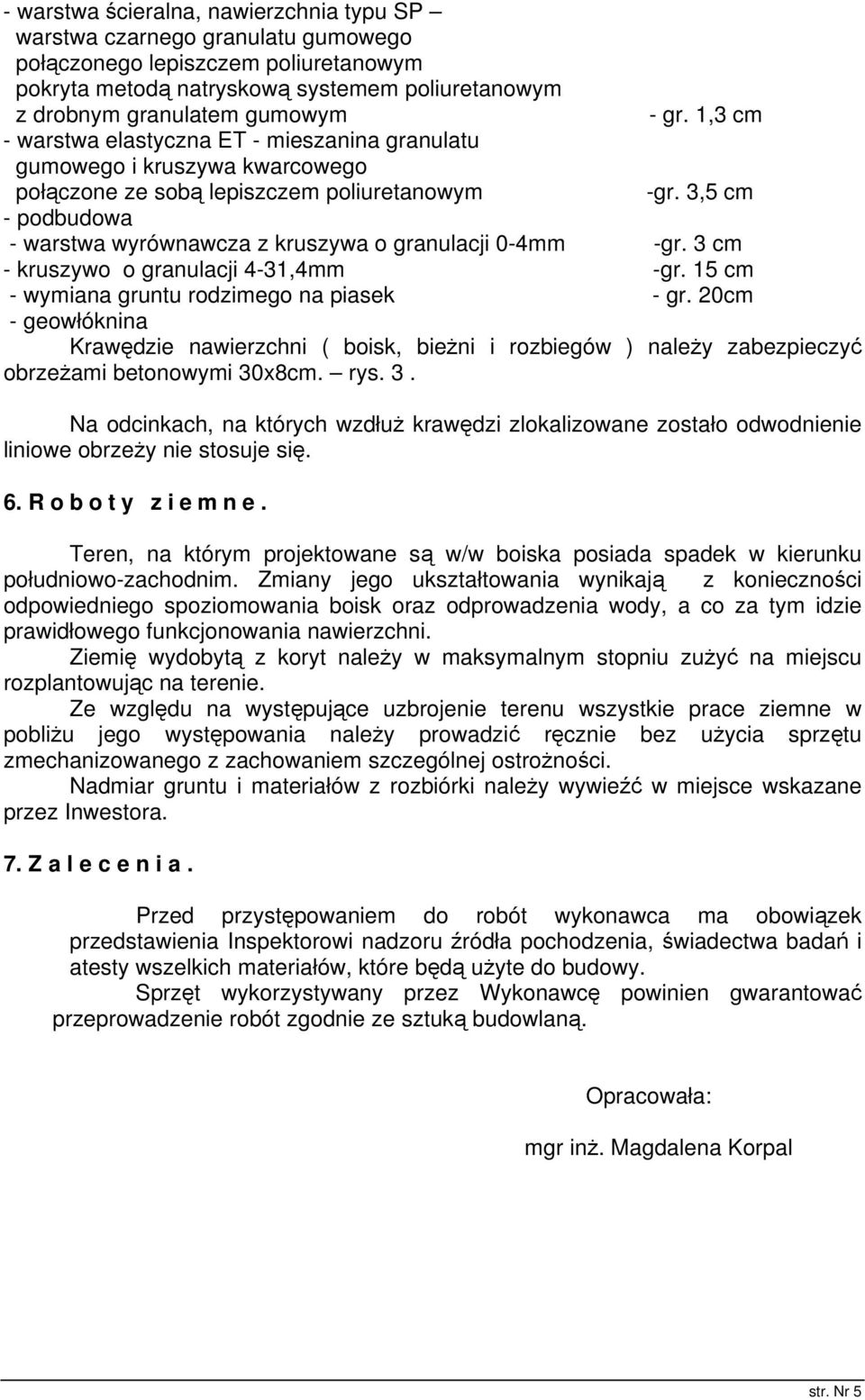

5 - warstwa ścieralna, nawierzchnia typu SP warstwa czarnego granulatu gumowego połączonego lepiszczem poliuretanowym pokryta metodą natryskową systemem poliuretanowym z drobnym granulatem gumowym - gr. 1,3 cm - warstwa elastyczna ET - mieszanina granulatu gumowego i kruszywa kwarcowego połączone ze sobą lepiszczem poliuretanowym -gr. 3,5 cm - podbudowa - warstwa wyrównawcza z kruszywa o granulacji 0-4mm -gr. 3 cm - kruszywo o granulacji 4-31,4mm -gr. 15 cm - wymiana gruntu rodzimego na piasek - gr. 20cm - geowłóknina Krawędzie nawierzchni ( boisk, bieżni i rozbiegów ) należy zabezpieczyć obrzeżami betonowymi 30x8cm. rys. 3. Na odcinkach, na których wzdłuż krawędzi zlokalizowane zostało odwodnienie liniowe obrzeży nie stosuje się. 6. R o b o t y z i e m n e. Teren, na którym projektowane są w/w boiska posiada spadek w kierunku południowo-zachodnim. Zmiany jego ukształtowania wynikają z konieczności odpowiedniego spoziomowania boisk oraz odprowadzenia wody, a co za tym idzie prawidłowego funkcjonowania nawierzchni. Ziemię wydobytą z koryt należy w maksymalnym stopniu zużyć na miejscu rozplantowując na terenie. Ze względu na występujące uzbrojenie terenu wszystkie prace ziemne w pobliżu jego występowania należy prowadzić ręcznie bez użycia sprzętu zmechanizowanego z zachowaniem szczególnej ostrożności. Nadmiar gruntu i materiałów z rozbiórki należy wywieźć w miejsce wskazane przez Inwestora. 7. Z a l e c e n i a. Przed przystępowaniem do robót wykonawca ma obowiązek przedstawienia Inspektorowi nadzoru źródła pochodzenia, świadectwa badań i atesty wszelkich materiałów, które będą użyte do budowy. Sprzęt wykorzystywany przez Wykonawcę powinien gwarantować przeprowadzenie robót zgodnie ze sztuką budowlaną. Opracowała: mgr inż. Magdalena Korpal str. Nr 5
