1 TrimbleT&L DOC Konfigurarja CarCube po instalacji

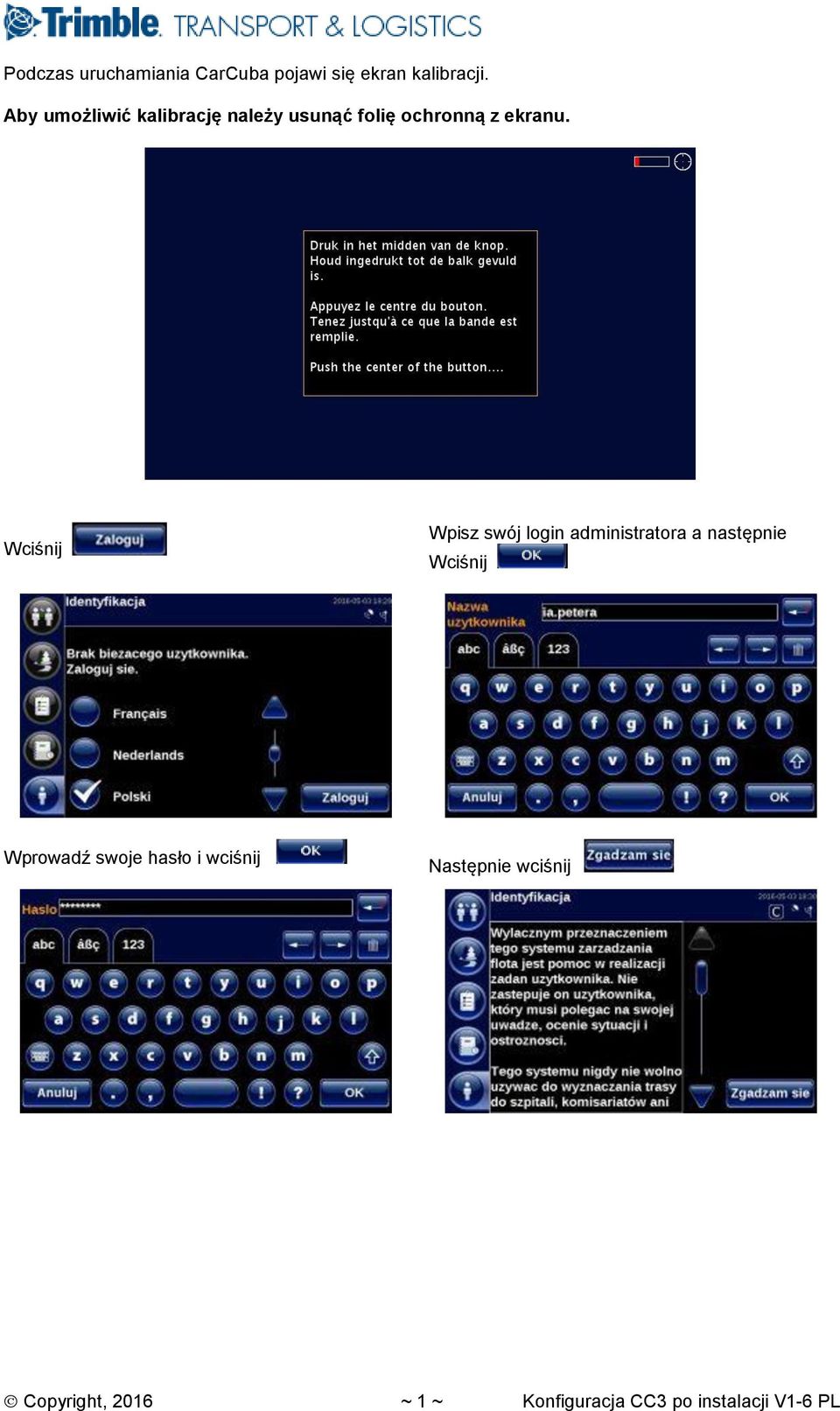

2 Podczas uruchamiania CarCuba pojawi się ekran kalibracji. Aby umożliwić kalibrację należy usunąć folię ochronną z ekranu. Wpisz swój login administratora a następnie Wprowadź swoje hasło i wciśnij Następnie wciśnij Copyright, 2016 ~ 1 ~ Konfiguracja CC3 po instalacji V1-6 PL

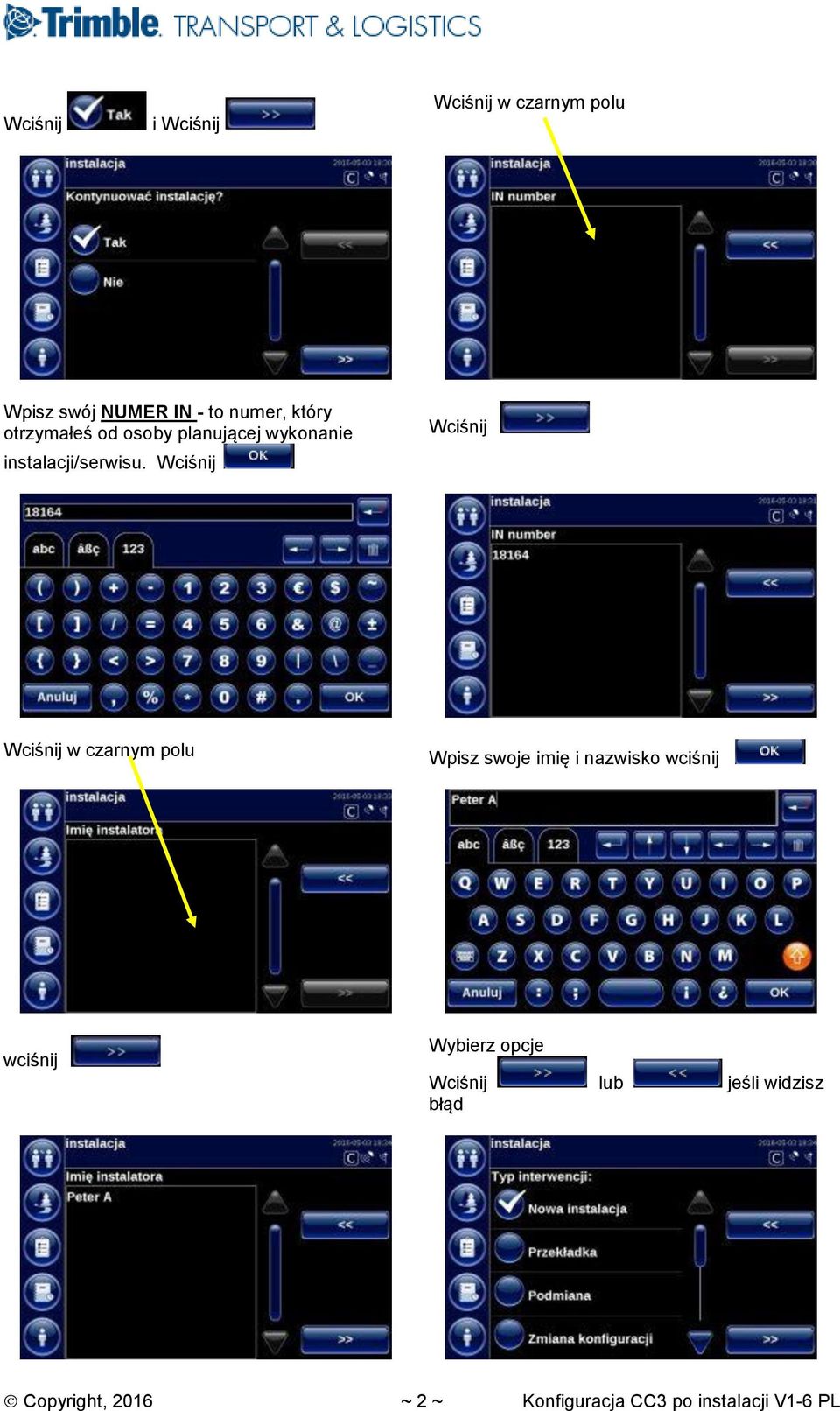

3 i w czarnym polu Wpisz swój NUMER IN - to numer, który otrzymałeś od osoby planującej wykonanie instalacji/serwisu. w czarnym polu Wpisz swoje imię i nazwisko wciśnij wciśnij Wybierz opcje lub jeśli widzisz błąd Copyright, 2016 ~ 2 ~ Konfiguracja CC3 po instalacji V1-6 PL

4 Wybierz wciśnij Jeśli nie znasz numeru rejestracyjnego Wpisz numer rejestracyjny pojazdu i wciśnij Wprowadź numer flotowy i wciśnij Jeśli nie znasz numeru flotowego Copyright, 2016 ~ 3 ~ Konfiguracja CC3 po instalacji V1-6 PL

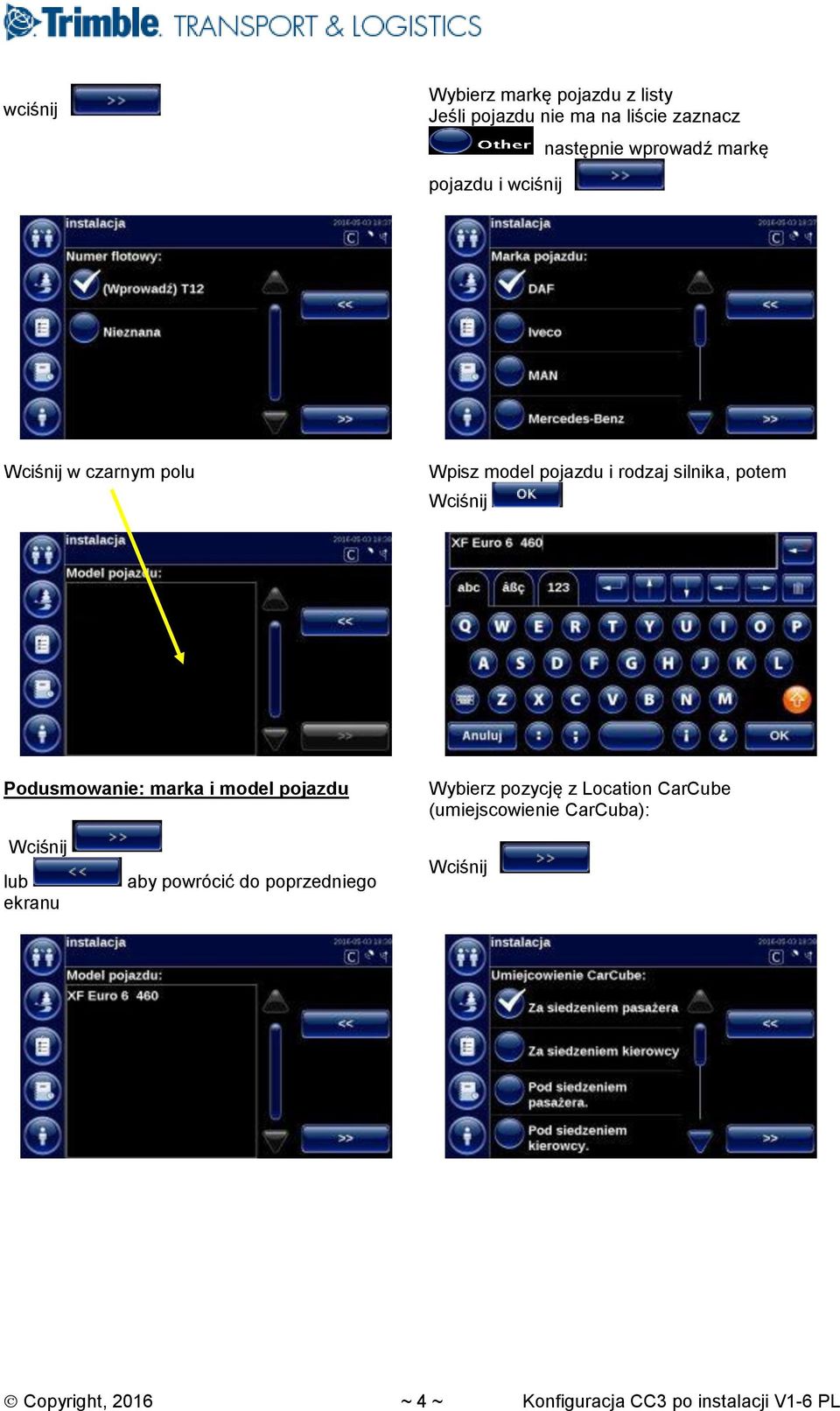

5 wciśnij Wybierz markę pojazdu z listy Jeśli pojazdu nie ma na liście zaznacz następnie wprowadź markę pojazdu i wciśnij w czarnym polu Wpisz model pojazdu i rodzaj silnika, potem Podusmowanie: marka i model pojazdu Wybierz pozycję z Location CarCube (umiejscowienie CarCuba): lub ekranu aby powrócić do poprzedniego Copyright, 2016 ~ 4 ~ Konfiguracja CC3 po instalacji V1-6 PL

6 Wybierz opcje z Location antenna (umiejscowienie anteny): Wybierz typ anteny: Podsumowanie wpisów jeśli wszystkie wprowadzone dane się zgadzają. lub wciśnij jeśli widzisz błąd Domyślnie Wybierz jest mikrofon gdy do CarCube podłączony Rozpocznij z w razie potrzeby można obniżyć lub zwiększyć ustawienia głośności. Następnie wciśnij jeśli wycisznie radia jest podłączone (zielono-czarny kabelek na CarCubie) Copyright, 2016 ~ 5 ~ Konfiguracja CC3 po instalacji V1-6 PL

7 Wybierz opcje wciśnij lub aby powrócić do poprzedniego ekranu. Wybierz typ mikrofonu jeśli wybrałeś poprzednim ekranie. na CarCube rozpocznie dyktowanie liter Jeśli funkcja radio mute podłączona (zielonoczarny kabelek z CarCuba) wyciszy ona radio. nstępnie wciśnij jeśli podłączono radio mute a Podsumowanie wpisów jeśli wszystkie wprowadzone dane się zgadzają lub wciśnij jeśli widzisz błąd Copyright, 2016 ~ 6 ~ Konfiguracja CC3 po instalacji V1-6 PL

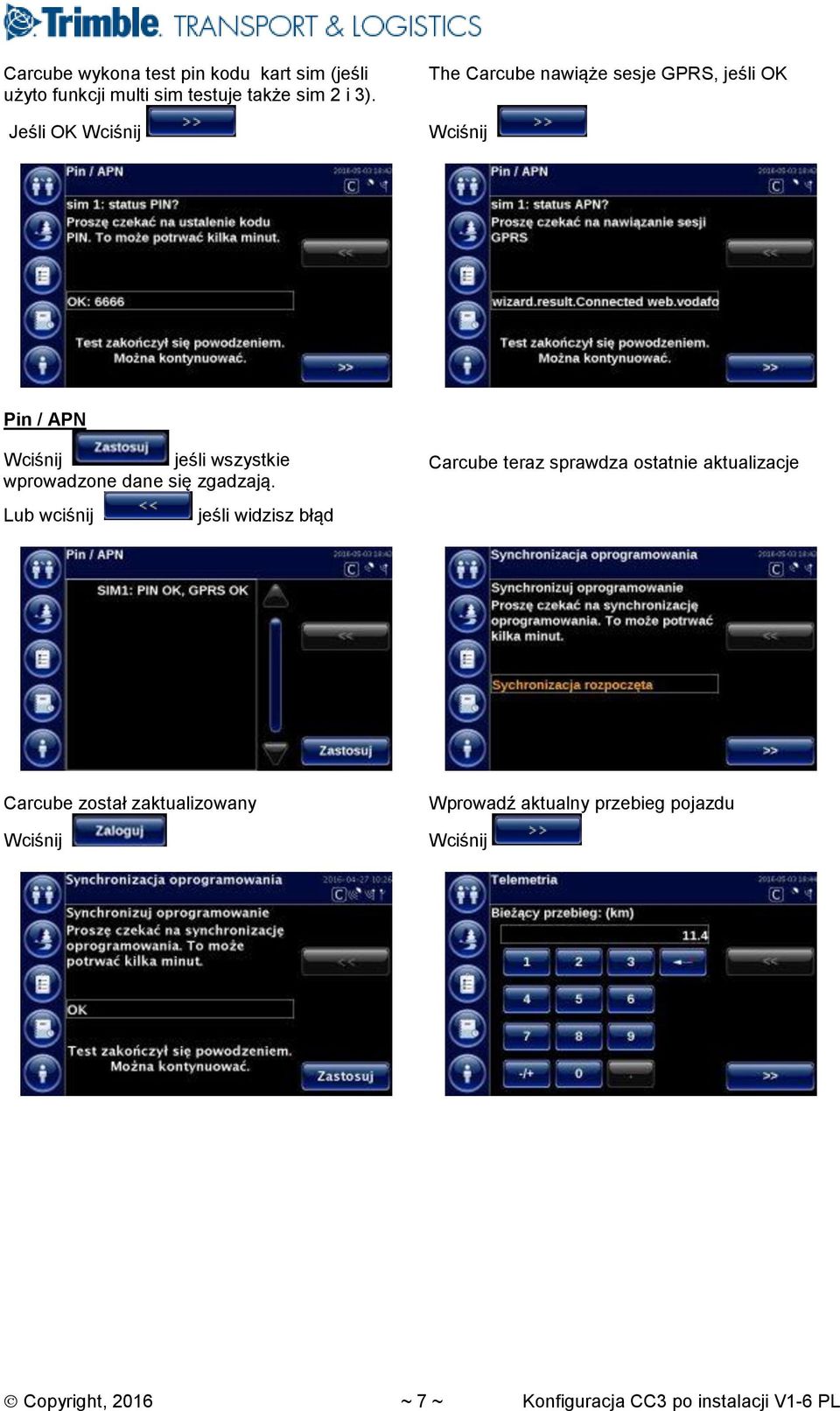

8 Carcube wykona test pin kodu kart sim (jeśli użyto funkcji multi sim testuje także sim 2 i 3). Jeśli OK The Carcube nawiąże sesje GPRS, jeśli OK Pin / APN jeśli wszystkie wprowadzone dane się zgadzają. Lub wciśnij jeśli widzisz błąd Carcube teraz sprawdza ostatnie aktualizacje Carcube został zaktualizowany Wprowadź aktualny przebieg pojazdu Copyright, 2016 ~ 7 ~ Konfiguracja CC3 po instalacji V1-6 PL

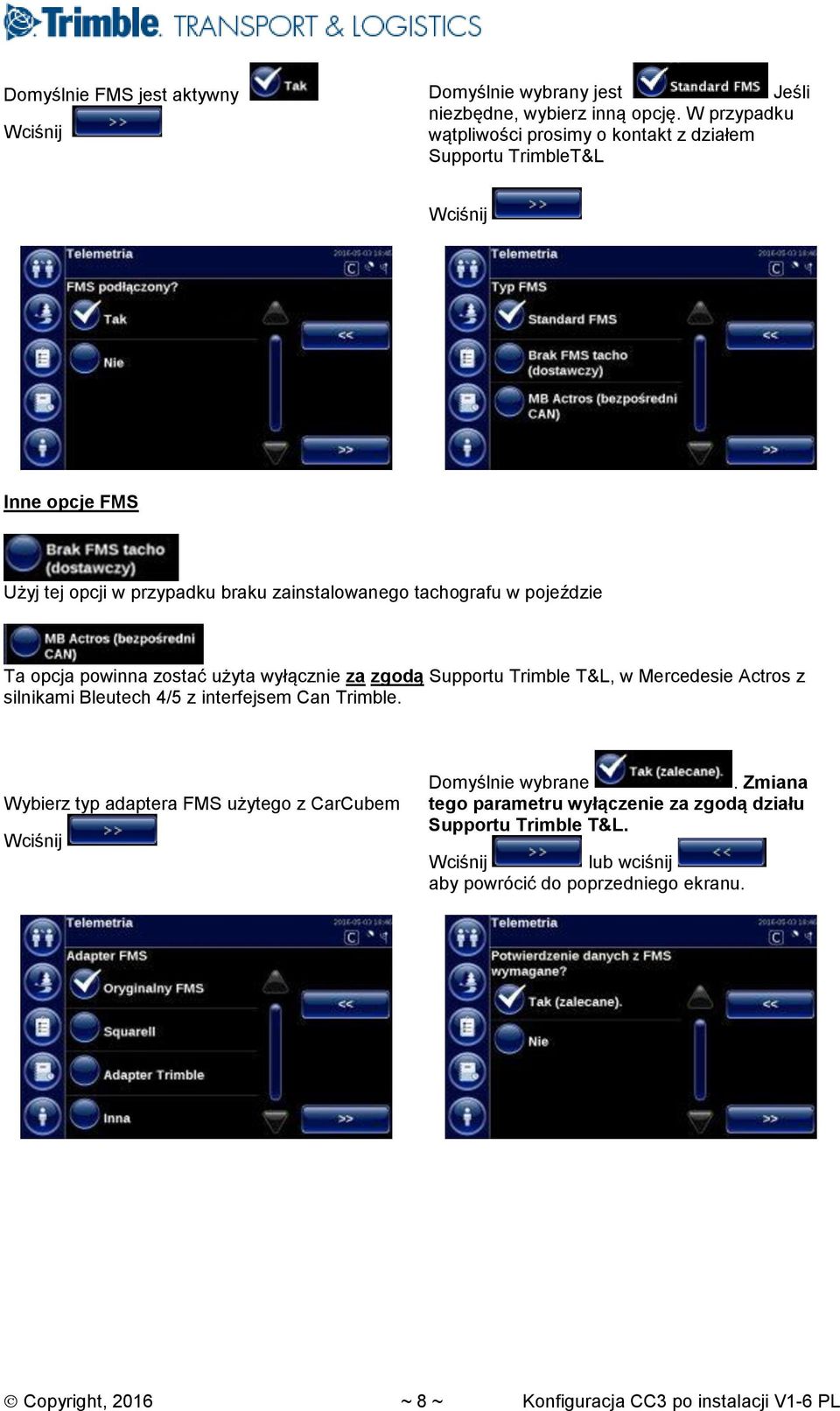

9 Domyślnie FMS jest aktywny Domyślnie wybrany jest Jeśli niezbędne, wybierz inną opcję. W przypadku wątpliwości prosimy o kontakt z działem Supportu TrimbleT&L Inne opcje FMS Użyj tej opcji w przypadku braku zainstalowanego tachografu w pojeździe Ta opcja powinna zostać użyta wyłącznie za zgodą Supportu Trimble T&L, w Mercedesie Actros z silnikami Bleutech 4/5 z interfejsem Can Trimble. Wybierz typ adaptera FMS użytego z CarCubem Domyślnie wybrane. Zmiana tego parametru wyłączenie za zgodą działu Supportu Trimble T&L. lub wciśnij aby powrócić do poprzedniego ekranu. Copyright, 2016 ~ 8 ~ Konfiguracja CC3 po instalacji V1-6 PL

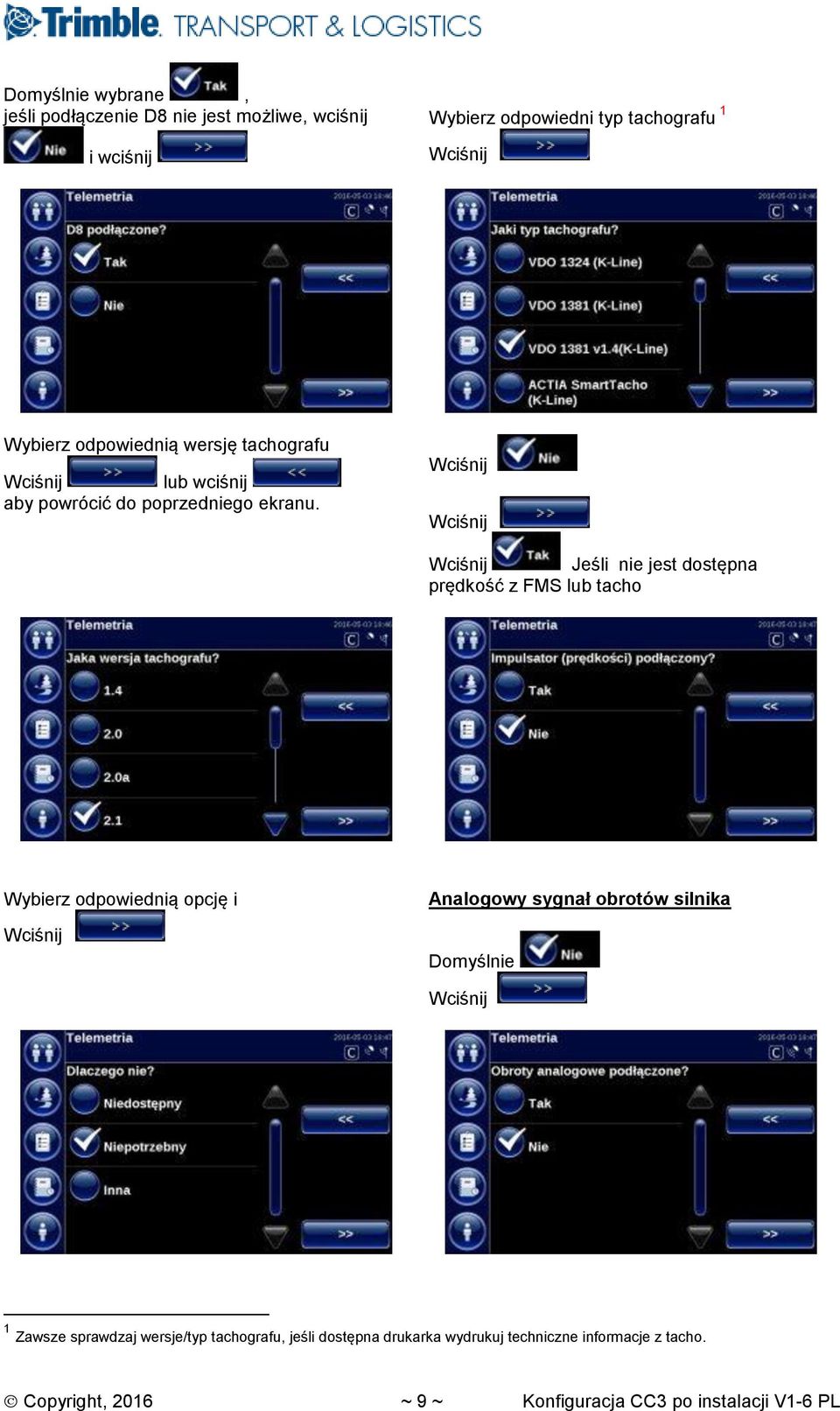

10 Domyślnie wybrane, jeśli podłączenie D8 nie jest możliwe, wciśnij i wciśnij Wybierz odpowiedni typ tachografu 1 Wybierz odpowiednią wersję tachografu lub wciśnij aby powrócić do poprzedniego ekranu. Jeśli nie jest dostępna prędkość z FMS lub tacho Wybierz odpowiednią opcję i Analogowy sygnał obrotów silnika Domyślnie 1 Zawsze sprawdzaj wersje/typ tachografu, jeśli dostępna drukarka wydrukuj techniczne informacje z tacho. Copyright, 2016 ~ 9 ~ Konfiguracja CC3 po instalacji V1-6 PL

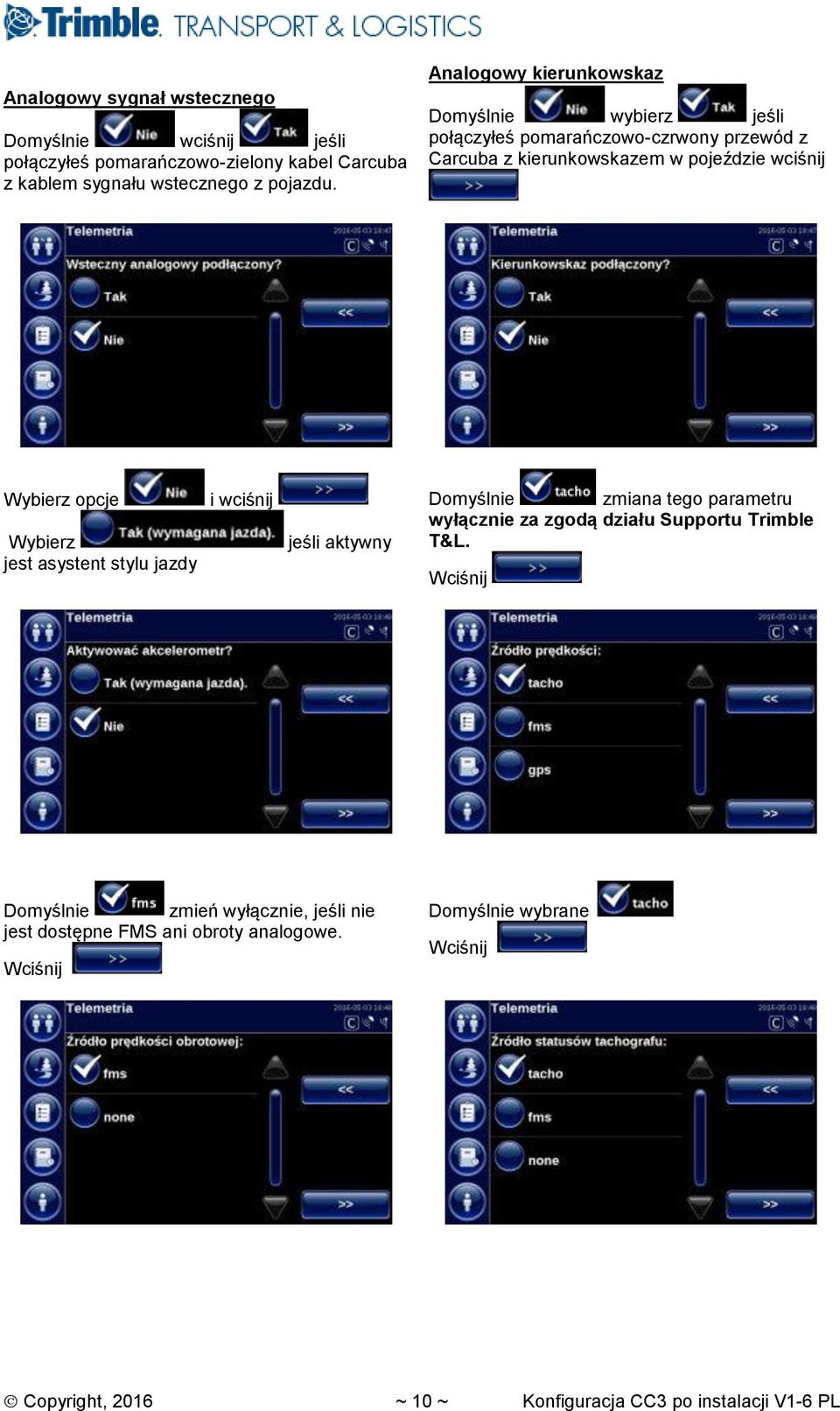

11 Analogowy sygnał wstecznego Domyślnie wciśnij jeśli połączyłeś pomarańczowo-zielony kabel Carcuba z kablem sygnału wstecznego z pojazdu. Analogowy kierunkowskaz Domyślnie wybierz jeśli połączyłeś pomarańczowo-czrwony przewód z Carcuba z kierunkowskazem w pojeździe wciśnij Wybierz opcje Wybierz jest asystent stylu jazdy i wciśnij jeśli aktywny Domyślnie zmiana tego parametru wyłącznie za zgodą działu Supportu Trimble T&L. Domyślnie zmień wyłącznie, jeśli nie jest dostępne FMS ani obroty analogowe. Domyślnie wybrane Copyright, 2016 ~ 10 ~ Konfiguracja CC3 po instalacji V1-6 PL

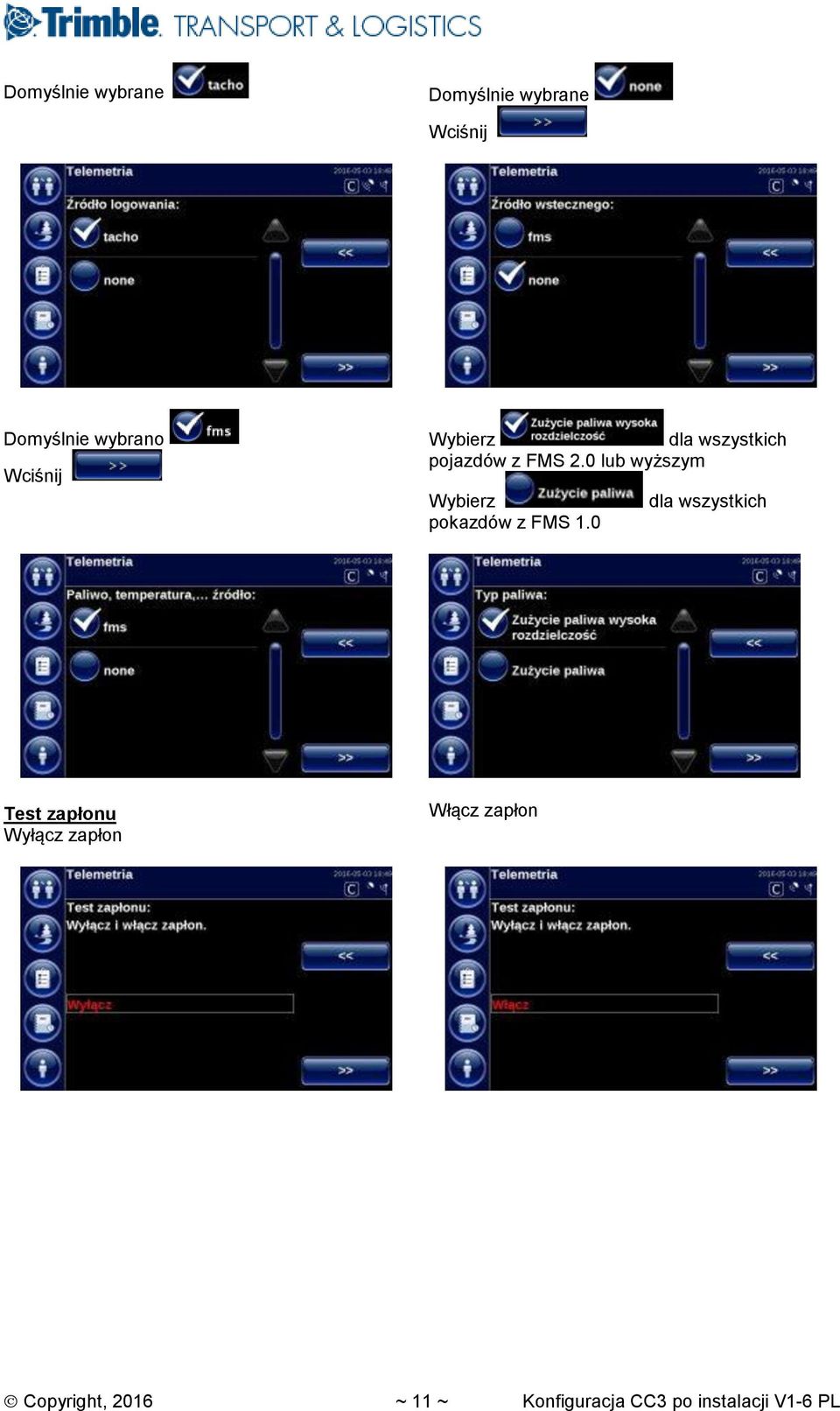

12 Domyślnie wybrane Domyślnie wybrane Domyślnie wybrano Wybierz dla wszystkich pojazdów z FMS 2.0 lub wyższym Wybierz dla wszystkich pokazdów z FMS 1.0 Test zapłonu Wyłącz zapłon Włącz zapłon Copyright, 2016 ~ 11 ~ Konfiguracja CC3 po instalacji V1-6 PL

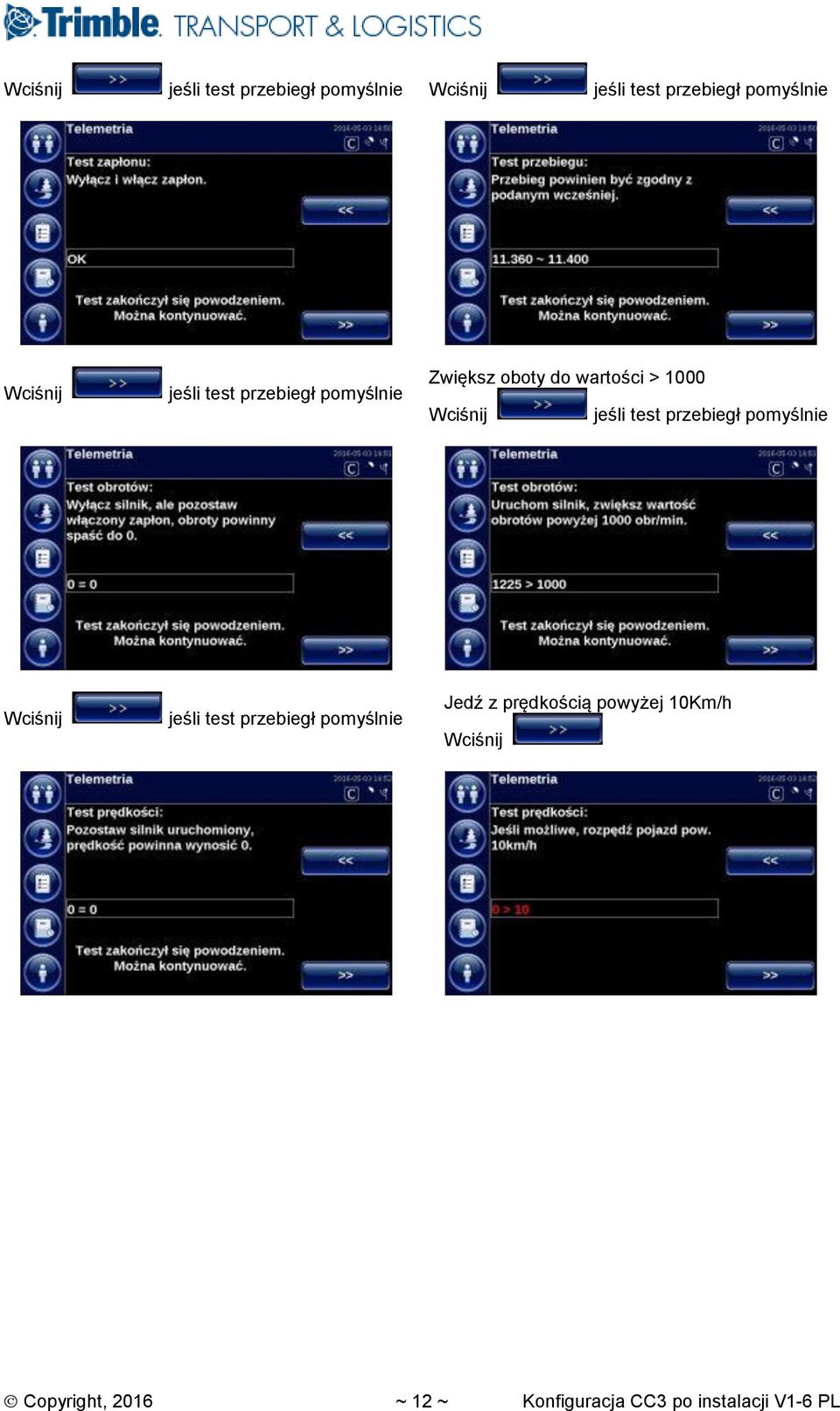

13 jeśli test przebiegł pomyślnie jeśli test przebiegł pomyślnie jeśli test przebiegł pomyślnie Zwiększ oboty do wartości > 1000 jeśli test przebiegł pomyślnie jeśli test przebiegł pomyślnie Jedź z prędkością powyżej 10Km/h Copyright, 2016 ~ 12 ~ Konfiguracja CC3 po instalacji V1-6 PL

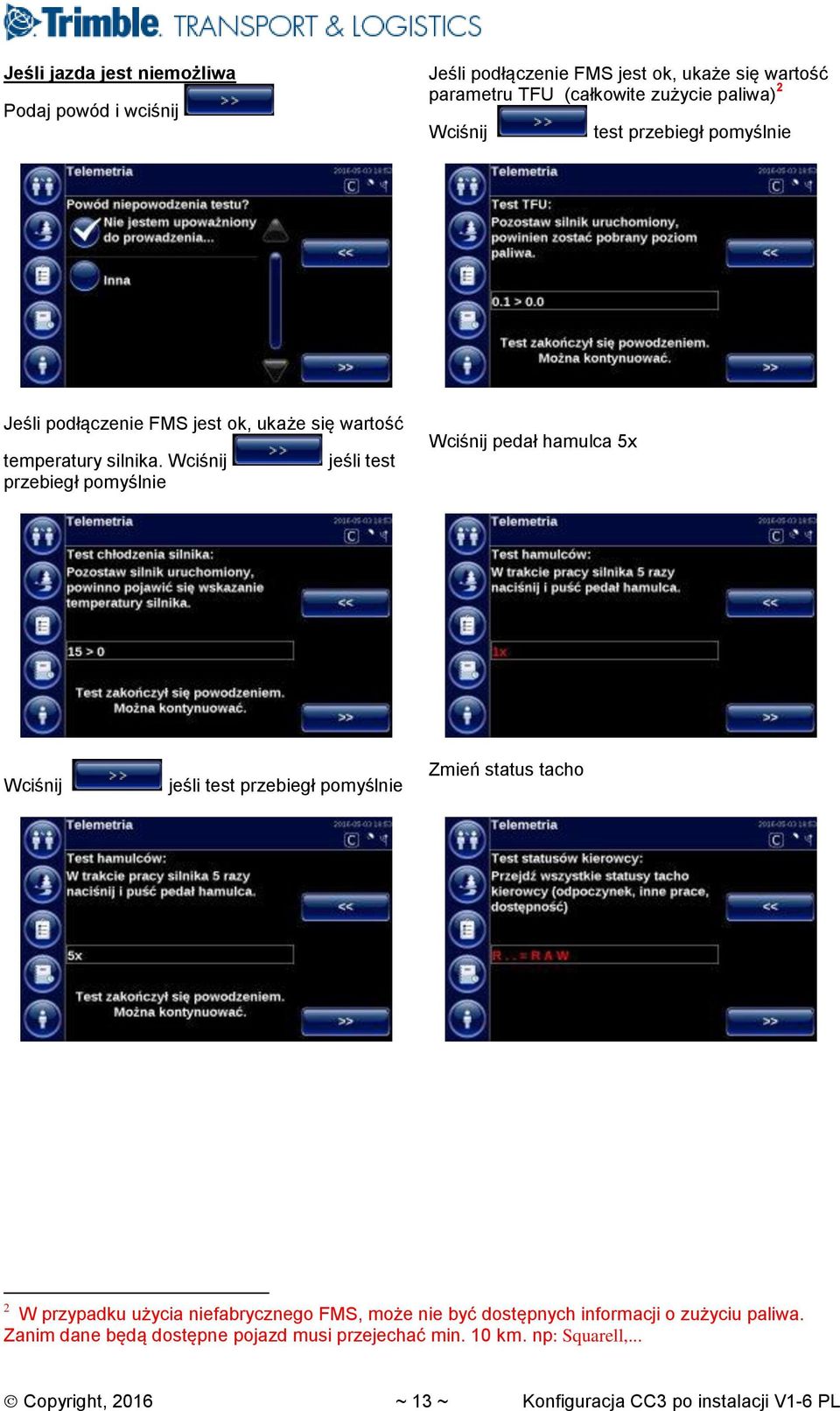

14 Jeśli jazda jest niemożliwa Podaj powód i wciśnij Jeśli podłączenie FMS jest ok, ukaże się wartość parametru TFU (całkowite zużycie paliwa) 2 test przebiegł pomyślnie Jeśli podłączenie FMS jest ok, ukaże się wartość temperatury silnika. jeśli test przebiegł pomyślnie pedał hamulca 5x jeśli test przebiegł pomyślnie Zmień status tacho 2 W przypadku użycia niefabrycznego FMS, może nie być dostępnych informacji o zużyciu paliwa. Zanim dane będą dostępne pojazd musi przejechać min. 10 km. np: Squarell,... Copyright, 2016 ~ 13 ~ Konfiguracja CC3 po instalacji V1-6 PL

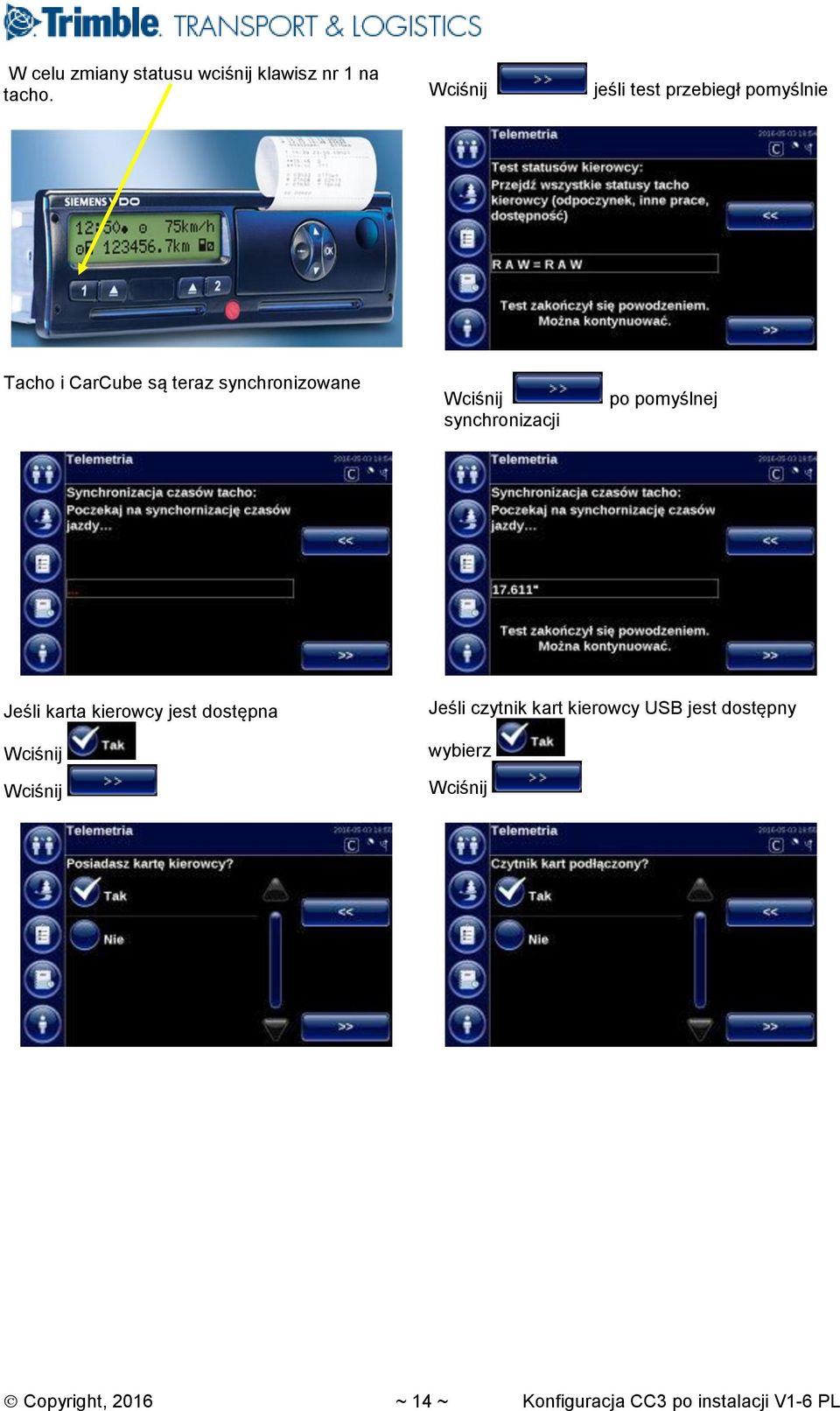

15 W celu zmiany statusu wciśnij klawisz nr 1 na tacho. jeśli test przebiegł pomyślnie Tacho i CarCube są teraz synchronizowane synchronizacji po pomyślnej Jeśli karta kierowcy jest dostępna Jeśli czytnik kart kierowcy USB jest dostępny wybierz Copyright, 2016 ~ 14 ~ Konfiguracja CC3 po instalacji V1-6 PL

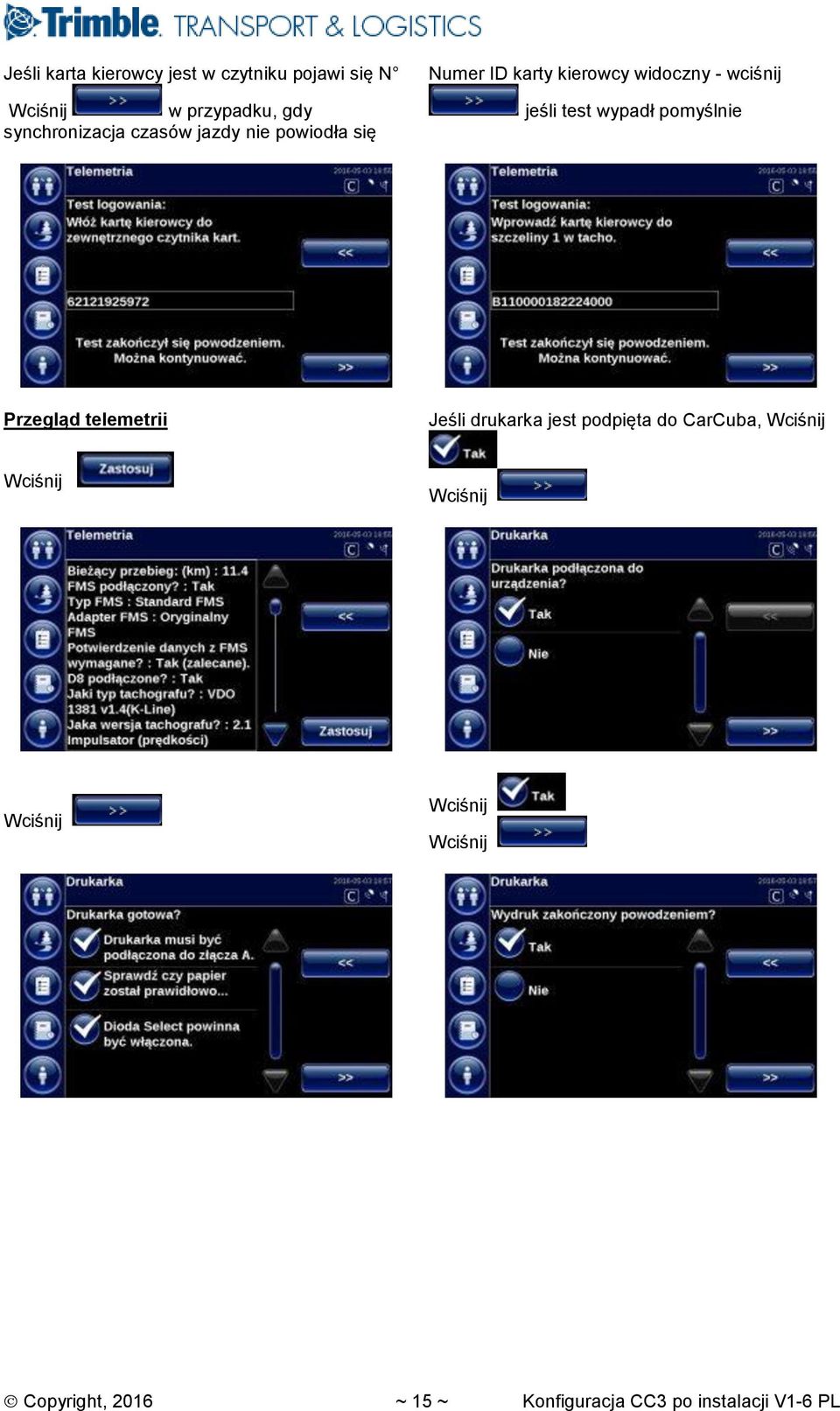

16 Jeśli karta kierowcy jest w czytniku pojawi się N w przypadku, gdy synchronizacja czasów jazdy nie powiodła się Numer ID karty kierowcy widoczny - wciśnij jeśli test wypadł pomyślnie Przegląd telemetrii Jeśli drukarka jest podpięta do CarCuba, Copyright, 2016 ~ 15 ~ Konfiguracja CC3 po instalacji V1-6 PL

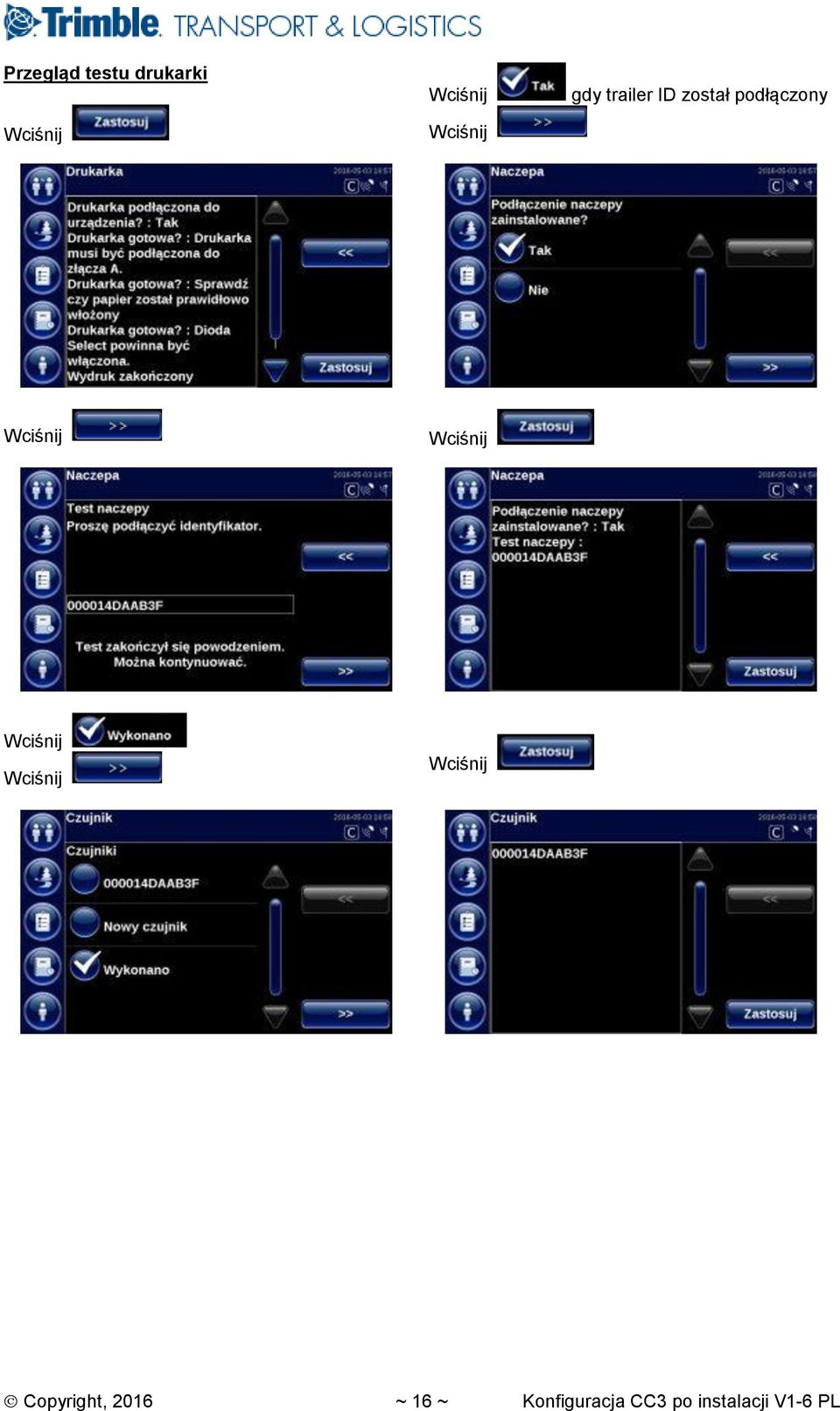

17 Przegląd testu drukarki gdy trailer ID został podłączony Copyright, 2016 ~ 16 ~ Konfiguracja CC3 po instalacji V1-6 PL

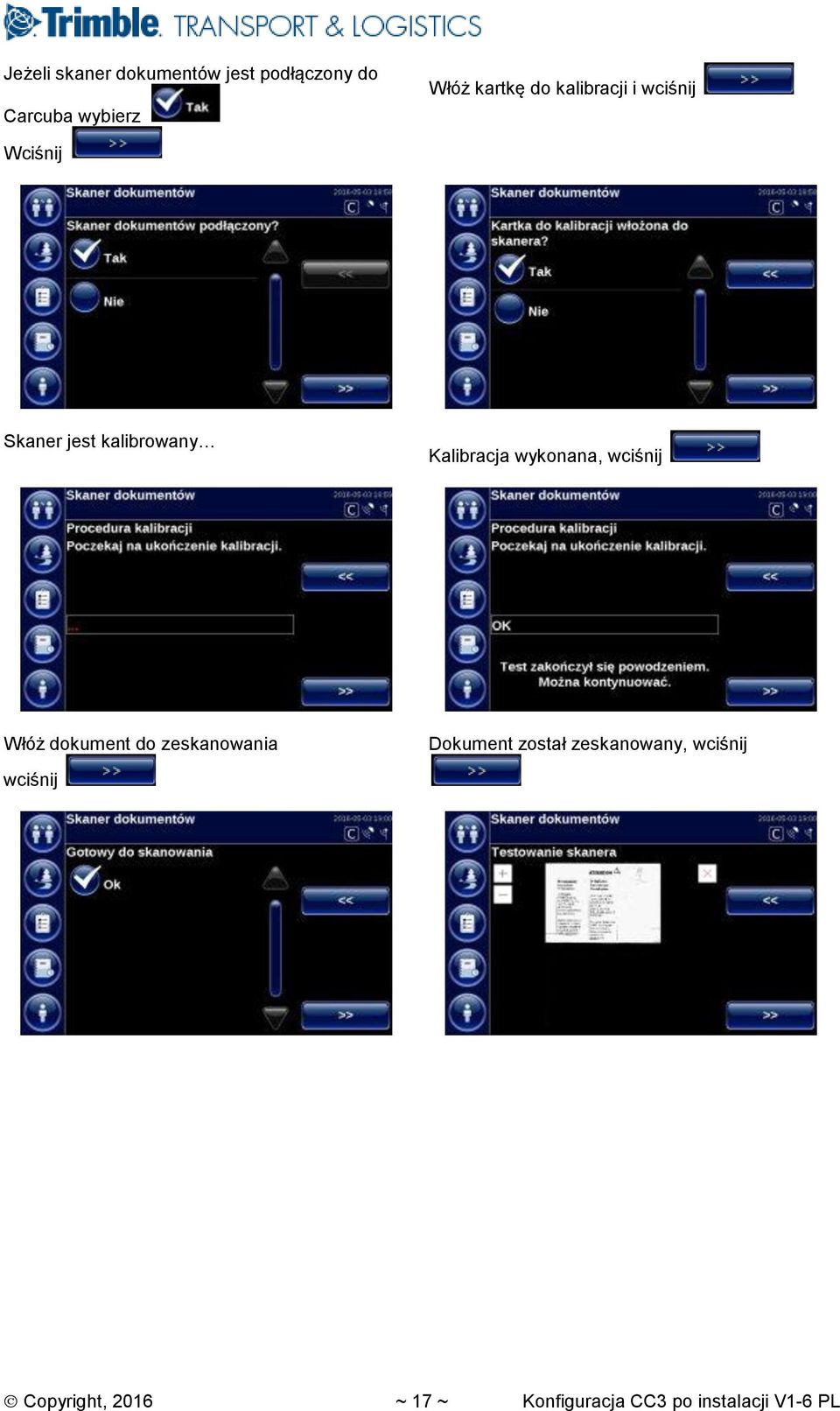

18 Jeżeli skaner dokumentów jest podłączony do Carcuba wybierz Włóż kartkę do kalibracji i wciśnij Skaner jest kalibrowany Kalibracja wykonana, wciśnij Włóż dokument do zeskanowania Dokument został zeskanowany, wciśnij wciśnij Copyright, 2016 ~ 17 ~ Konfiguracja CC3 po instalacji V1-6 PL

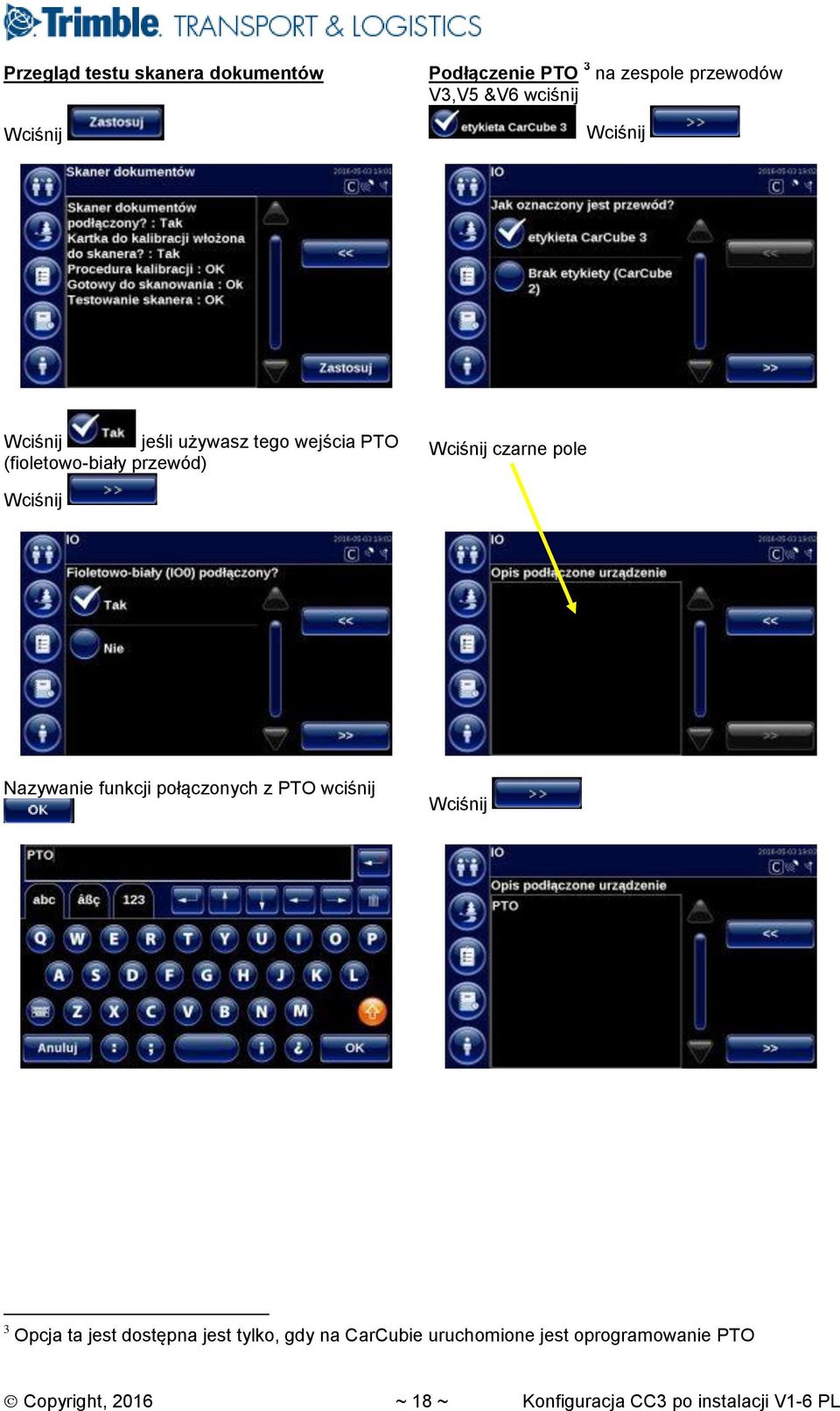

19 Przegląd testu skanera dokumentów Podłączenie PTO 3 na zespole przewodów V3,V5 &V6 wciśnij jeśli używasz tego wejścia PTO (fioletowo-biały przewód) czarne pole Nazywanie funkcji połączonych z PTO wciśnij 3 Opcja ta jest dostępna jest tylko, gdy na CarCubie uruchomione jest oprogramowanie PTO Copyright, 2016 ~ 18 ~ Konfiguracja CC3 po instalacji V1-6 PL

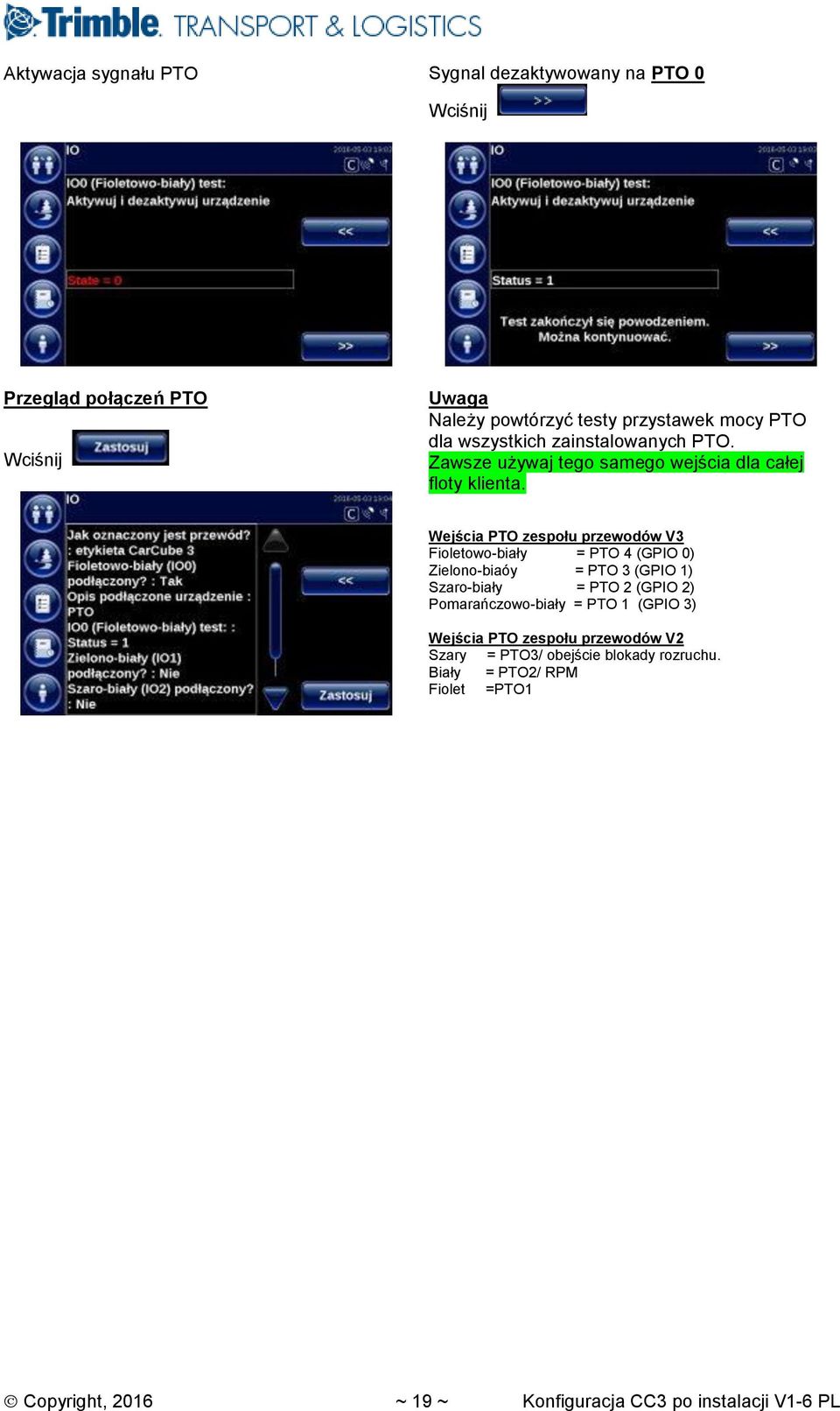

20 Aktywacja sygnału PTO Sygnal dezaktywowany na PTO 0 Przegląd połączeń PTO Uwaga Należy powtórzyć testy przystawek mocy PTO dla wszystkich zainstalowanych PTO. Zawsze używaj tego samego wejścia dla całej floty klienta. Wejścia PTO zespołu przewodów V3 Fioletowo-biały = PTO 4 (GPIO 0) Zielono-biaóy = PTO 3 (GPIO 1) Szaro-biały = PTO 2 (GPIO 2) Pomarańczowo-biały = PTO 1 (GPIO 3) Wejścia PTO zespołu przewodów V2 Szary = PTO3/ obejście blokady rozruchu. Biały = PTO2/ RPM Fiolet =PTO1 Copyright, 2016 ~ 19 ~ Konfiguracja CC3 po instalacji V1-6 PL

21 Ściąganie pamięci tacho - przód Wybierz opcje Ściąganie pamięci tacho - tył Wybierz opcje Carcube szuka połączenia przez tylne złącze tacho. 4 jeśli test przebiegł pomyślnie Przegląd ustawień Wybierz dodatkowe opcje zainstalowane na Carcube 4 Musi być aktywny Trimble T&L Integrator i Tacho can2 oraz RD muszą być aktywne na wejściu C tachografu Copyright, 2016 ~ 20 ~ Konfiguracja CC3 po instalacji V1-6 PL

22 Przegląd ustawień Jeśli masz jakieś uwagi wciśnij Po zatwierdzeniu aktywacji z pomocą techniczną TrimbleT&L, WYLOGUJ SIĘ jako ADMIN i zaloguj jako kierowca. Copyright, 2016 ~ 21 ~ Konfiguracja CC3 po instalacji V1-6 PL

23 Pozycje pod przyciskiem Do użytku Trimble T&L CarCuba i Ekranu Numer seryjny Copyright, 2016 ~ 22 ~ Konfiguracja CC3 po instalacji V1-6 PL

24 prędkość,. Przebieg, Paliwo, Status portów szeregowych oraz I/O (wejścia-wyjścia) Status GPS i GPRS/ GSM ustawienia profilu pojazdu Copyright, 2016 ~ 23 ~ Konfiguracja CC3 po instalacji V1-6 PL
