Uruchomienie nbox HDTV recorder z jednym sygnałem antenowym przed aktywacją (1) i po aktywacji (2). 1. Nieaktywny nbox recorder.

Transkrypt

1 Strona 1 z 5 Wstęp. Uruchomienie i użytkowanie nbox recorder z instalacją antenową dostarczającą tylko jeden sygnał z konwertera stało się możliwe po wprowadzaniu oprogramowania 4.82 a 11 ( 25 sierpnia 2008 r). Taki sposób instalacji nie jest zalecany i należy z niego skorzystać w sytuacjach wyjątkowych, kiedy nie jest możliwa budowa pełnej instalacji antenowej. Dzięki tej możliwości klienci dysponujący standardową instalacją antenową z konwerterem single mogą rozpocząć korzystanie z nboc recorder odkładając na później modernizację instalacji. Okrojona instalacja antenowa nie pozwoli na korzystanie ze wszystkich funkcji nbox recorder i wprowadza następujące ograniczenia: 1. ogranicza ona możliwość oglądania podczas nagrywania do programów przekazywanych za pośrednictwem tego samego transpondera, co nagrywany program. Wybranie podczas nagrywania innego programu skutkuje wyświetleniem komunikatu informującego o konieczności przerwania nagrywania. 2. brak drugiego sygnału antenowego ogranicza ściąganie oferty VOD do okresów, kiedy nbox recorder jest wyłączony (w trybie "standby"). Przedłuży to czas konieczny na skompletowanie nagrań. Szczególnie ważna staje się wtedy jakość sygnału antenowego (BER mniejszy niż 1.0E-2 na transponderze podstawowym). 1.1 Aktualizacja oprogramowania. 1. Nieaktywny nbox recorder. Przeprowadzenie aktywacji usług dla nbox recorder podłączonego do instalacji antenowej tylko z jednym sygnałem antenowym jest możliwe tylko w nowszych wersjach oprogramowania. Egzemplarze nbox recorder znajdujące się obecnie w punktach sprzedaży zawierają starsze oprogramowanie, które nie ma takiej opcji. Można to sprawdzić także bez podłączonego sygnału antenowego. W tym celu należy włączyć dekoder i poczekać aż pojawi się EKRAN AKTYWACYJNY (Ilustracja 1) i Ilustracja 1. - EKRAN AKTYWACYJNY.. użyć klawisza niebieskiego na pilocie, co pozwala przejść do ustawień anteny (Ilustracja 2).

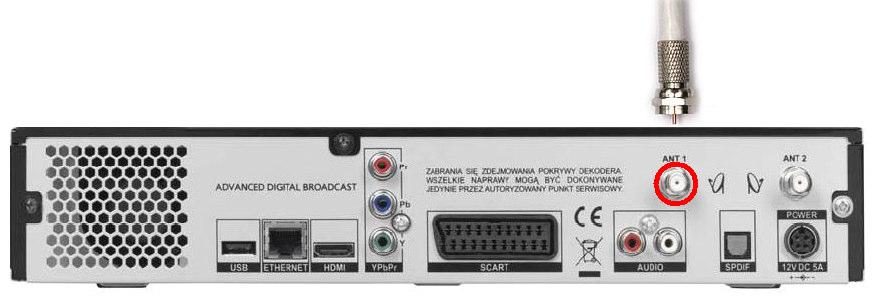

2 Strona 2 z 5 Ilustracja 2. - USTAWIENIA ANTENY Brak opisu związanego z żółtym klawiszem (WYŁĄCZ) na pasku informacyjnym, który pokazany jest na ilustracji 2 oznacza, że przed aktywacją konieczna jest aktualizacja oprogramowania. Przyprowadzenie aktualizacji oprogramowania przed aktywacją jest możliwe i wymaga prawidłowego sygnału antenowego z satelity Hot Bird. Sposób przeprowadzenia aktywacji oprogramowania zależy od rodzaju programowania wgranego do nbox recorder. W starszych wersjach należy podłączyć kabel antenowy do wejścia ANT 2 lub ANT1 tak, aby komunikat BRAK SYGNAŁU zmienił się na komunikat KANAŁ NIEDOSTĘPNY, a następnie nacisnąć klawisz SETUP na pilocie i wybrać opcję AKTUALIZACJA OPROGRAMOWANIA (PIN 1234). Jeśli nbox nie znajdzie nowego oprogramowania, należy podłączyć sygnał antenowy do innego wejścia antenowego (ANT1 lub ANT2) i ponownie spróbować ponownie uruchomić aktualizację. W drugiej wersji oprogramowania aktualizacja oprogramowania odbywa się automatycznie podczas startu po włączeniu zasilania. Konieczne jest wtedy podłączenie sygnału antenowego do wejścia ANT Konfiguracja. Skorzystanie z instalacji z jednym przewodem wymaga podłączenia sygnału antenowego do wejścia o znaczonego na płycie tylnej dekoder "ANT 1" oraz wyłączenia obsługi drugiej anteny. Ilustracja 3. - Wejścia antenowe nbox recorder

3 Strona 3 z 5 Jej wyłączenie umożliwia opcja WYŁĄCZ z ekranu USTAWIENIA ANTENY (sposób jego otwarcia opisano wcześniej) uruchamiana klawiszem żółty na pilocie, zgodnie z opisem na pasku informacyjnym. Po wyłączeniu zmieni się treść ekranu. Pojawi się informacja potwierdzająca zmianę konfiguracji dekodera, ostrzeżenie o ograniczeniach z tym związanych oraz o informacja sposobie ponownego włączenia anteny drugiej (Ilustracja 3). Ilustracja 4. - USTAWIENIA ANTENY po użyciu opcji "WYŁĄCZ" Naciśnięcie klawisza OK uruchamia test konfiguracji. Wynik taki jak na ilustracji 5 oznacza, że możliwa będzie aktywacja nbox recorder. Ilustracja 5. - TEST ANTENY. Po akceptacji ustawień klawiszem OK, następuje pobranie listy kanałów i otwarty zostaje EKRAN AKTYWACYJNY (Ilustracja 6).

4 Strona 4 z 5 Ilustracja 6. - EKRAN AKTYWACYJNY - po teście anteny ( ilustracje 1 i 6 różnią się kilkoma szczegółami!) Można przystąpić do aktywacji usług mimo komunikatu o braku sygnału oznaczonego jako "Ant 2". 2. Aktywny nbox recorder. 2.1 Wyłączenie obsługi anteny drugiej (po aktywacji). Włączenie i wyłączenie obsługi anteny drugiej jest możliwe w aktywowanym nbox recorder. Do ustawień drugiej wchodzimy włączając menu (klawisz SETUP na pilocie), wybierając USTAWIENIA, a po wprowadzeniu PIN (domyślnie 1234) wybierając opcję ANTENA oraz na koniec korzystając z klawisza OK., który powoduje przejście z ekranu ANTENA 1 do ekranu ANTENA 2 (Ilustracja 6). Ilustracja 7. - ANTENA 2.

5 Strona 5 z 5 Po skorzystaniu z opcji "WYŁĄCZ" (żółty klawisz) pojawia się informacja o ograniczeniach w funkcjonowaniu nbox recorder i możliwości ponownego włączenia obsługi drugiej anteny. Ilustracja 8. - ANTENA 2 - informacje po wyłączeniu. Naciśniecie klawisza OK uruchamia test (Ilustracja 5), a kolejne użycie klawisza OK zatwierdza konfigurację i rozpoczyna aktualizację listy kanałów. Po zakończeniu nbox recorder włącza się na kanał 20 (MGM)
