PROCEDURA USUWANIA USRTEREK SYSTEM SD-NAVI Z ANC (wersja 1.00)

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROCEDURA USUWANIA USRTEREK SYSTEM SD-NAVI Z ANC (wersja 1.00)"

Karolina Pluta
8 lat temu
Przeglądów:

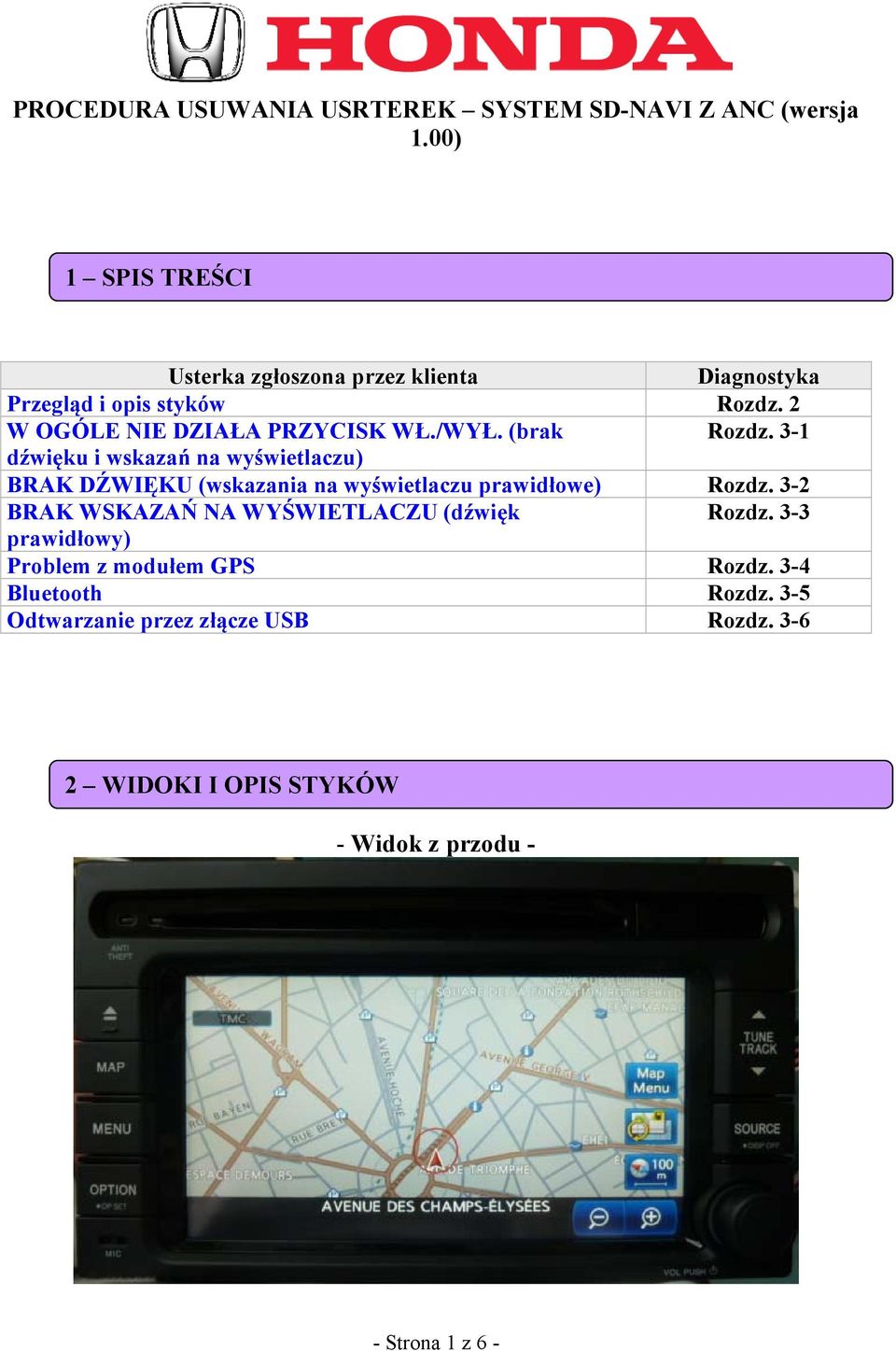

1 1 SPIS TREŚCI Usterka zgłoszona przez klienta Diagnostyka Przegląd i opis styków Rozdz. 2 W OGÓLE NIE DZIAŁA PRZYCISK WŁ./WYŁ. (brak Rozdz. 3-1 dźwięku i wskazań na wyświetlaczu) BRAK DŹWIĘKU (wskazania na wyświetlaczu prawidłowe) Rozdz. 3-2 BRAK WSKAZAŃ NA WYŚWIETLACZU (dźwięk Rozdz. 3-3 prawidłowy) Problem z modułem GPS Rozdz. 3-4 Bluetooth Rozdz. 3-5 Odtwarzanie przez złącze USB Rozdz WIDOKI I OPIS STYKÓW - Widok z przodu - - Strona 1 z 6 -

3-1 dźwięku i wskazań na wyświetlaczu) BRAK DŹWIĘKU (wskazania na wyświetlaczu prawidłowe) Rozdz.

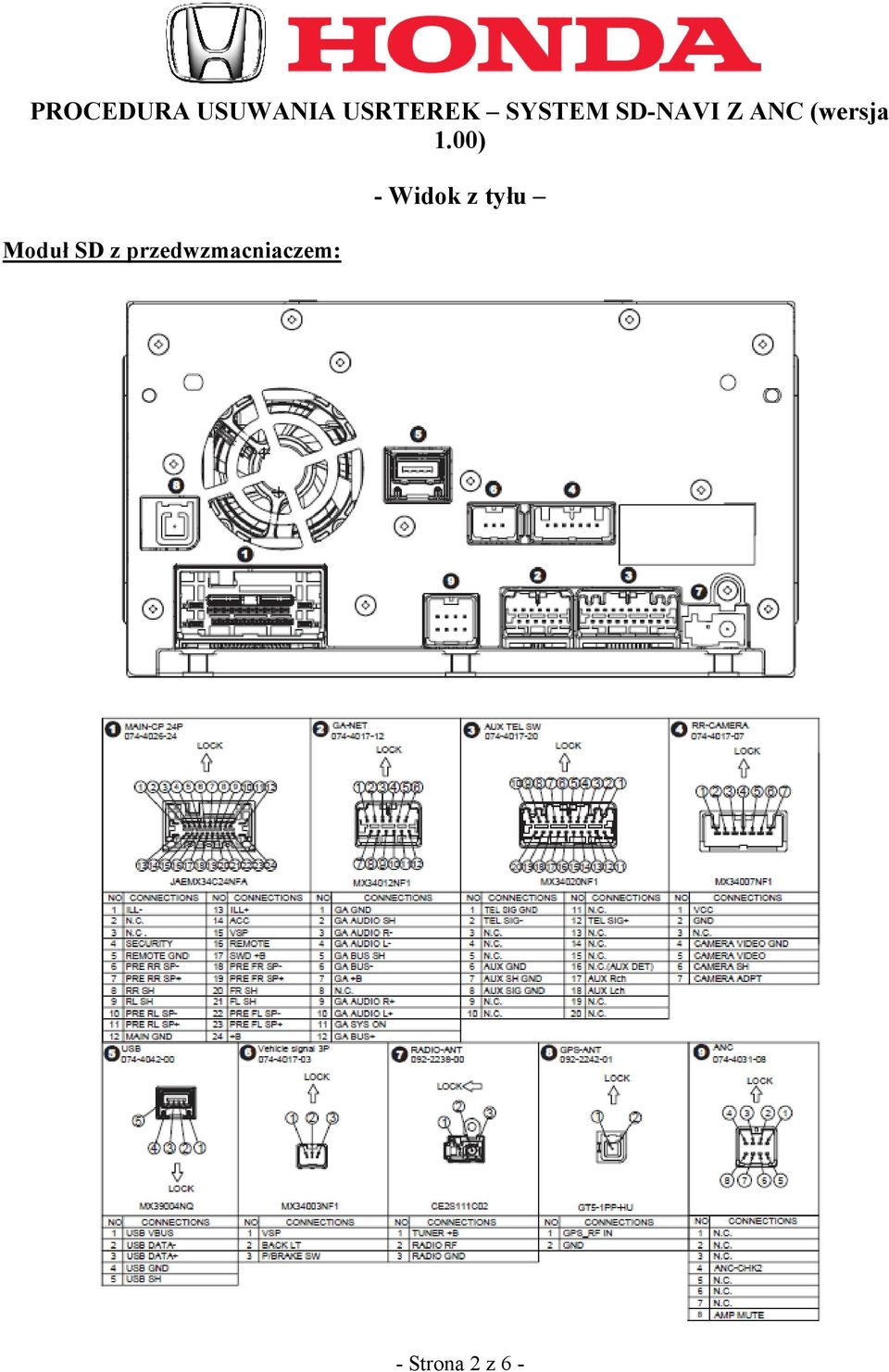

2 Moduł SD z przedwzmacniaczem: - Widok z tyłu - Strona 2 z 6 -

3 Moduł SD ze wzmacniaczem: Taki sam jak moduł SD z przedwzmacniaczem, z wyjątkiem złączki 1: 3 DIAGNOSTYKA 3-1: W OGÓLE NIE DZIAŁA PRZYCISK WŁ./WYŁ. (brak dźwięku i wskazań na wyświetlaczu) a) Sprawdzić zasilenie. Złączka 1, styk 24: stałe napięcie 12 V. Złączka 1, styk 12: główna masa. Złączka 1, styk 14: 12 V, gdy kluczyk znajduje się w położeniu ON. b) Odłączyć moduł, odczekać 10 minut, podłączyć i ponownie sprawdzić zasilanie. 3-2: BRAK DŹWIĘKU (wskazania na wyświetlaczu prawidłowe) - W każdym trybie tylko w przypadku modułów ze wzmacniaczem: a) Sprawdzić przewody głośników. Rezystancja powinna wynosić ok. 4 Ω. Lewy przedni głośnik: zmierzyć rezystancję między stykiem 22 a stykiem 23 złączki 1. Prawy przedni głośnik: zmierzyć rezystancję między stykiem 18 a stykiem 19 - Strona 3 z 6 -

Złączka 1, styk 14: 12 V, gdy kluczyk znajduje się w położeniu ON. b) Odłączyć moduł, odczekać 10 minut, podłączyć i ponownie sprawdzić zasilanie.

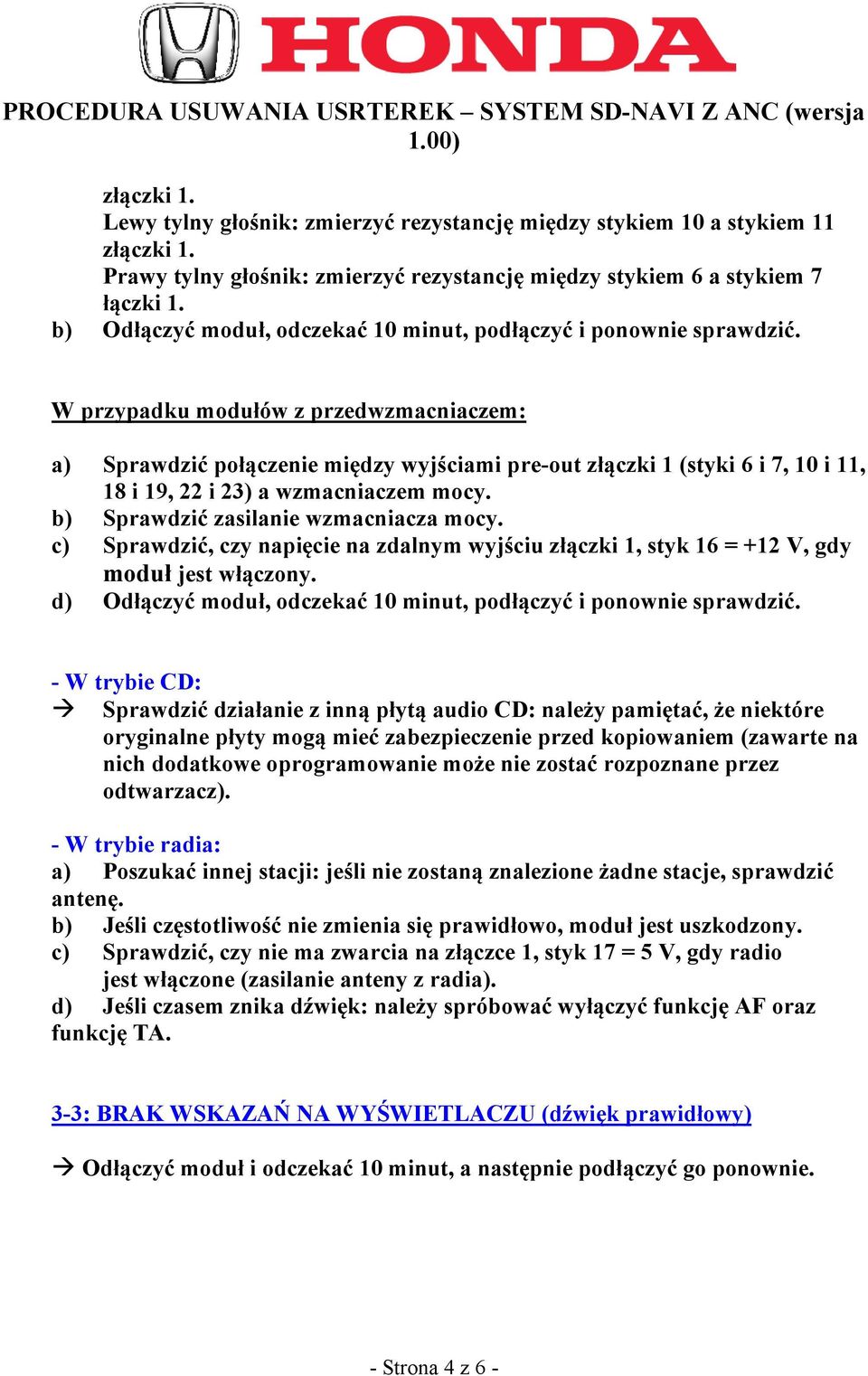

4 złączki 1. Lewy tylny głośnik: zmierzyć rezystancję między stykiem 10 a stykiem 11 złączki 1. Prawy tylny głośnik: zmierzyć rezystancję między stykiem 6 a stykiem 7 łączki 1. b) Odłączyć moduł, odczekać 10 minut, podłączyć i ponownie sprawdzić. W przypadku modułów z przedwzmacniaczem: a) Sprawdzić połączenie między wyjściami pre-out złączki 1 (styki 6 i 7, 10 i 11, 18 i 19, 22 i 23) a wzmacniaczem mocy. b) Sprawdzić zasilanie wzmacniacza mocy. c) Sprawdzić, czy napięcie na zdalnym wyjściu złączki 1, styk 16 = +12 V, gdy moduł jest włączony. d) Odłączyć moduł, odczekać 10 minut, podłączyć i ponownie sprawdzić. - W trybie CD: Sprawdzić działanie z inną płytą audio CD: należy pamiętać, że niektóre oryginalne płyty mogą mieć zabezpieczenie przed kopiowaniem (zawarte na nich dodatkowe oprogramowanie może nie zostać rozpoznane przez odtwarzacz). - W trybie radia: a) Poszukać innej stacji: jeśli nie zostaną znalezione żadne stacje, sprawdzić antenę. b) Jeśli częstotliwość nie zmienia się prawidłowo, moduł jest uszkodzony. c) Sprawdzić, czy nie ma zwarcia na złączce 1, styk 17 = 5 V, gdy radio jest włączone (zasilanie anteny z radia). d) Jeśli czasem znika dźwięk: należy spróbować wyłączyć funkcję AF oraz funkcję TA. 3-3: BRAK WSKAZAŃ NA WYŚWIETLACZU (dźwięk prawidłowy) Odłączyć moduł i odczekać 10 minut, a następnie podłączyć go ponownie. - Strona 4 z 6 -

W przypadku modułów z przedwzmacniaczem: a) Sprawdzić połączenie między wyjściami pre-out złączki 1 (styki 6 i 7, 10 i 11, 18 i 19, 22 i 23) a wzmacniaczem mocy.

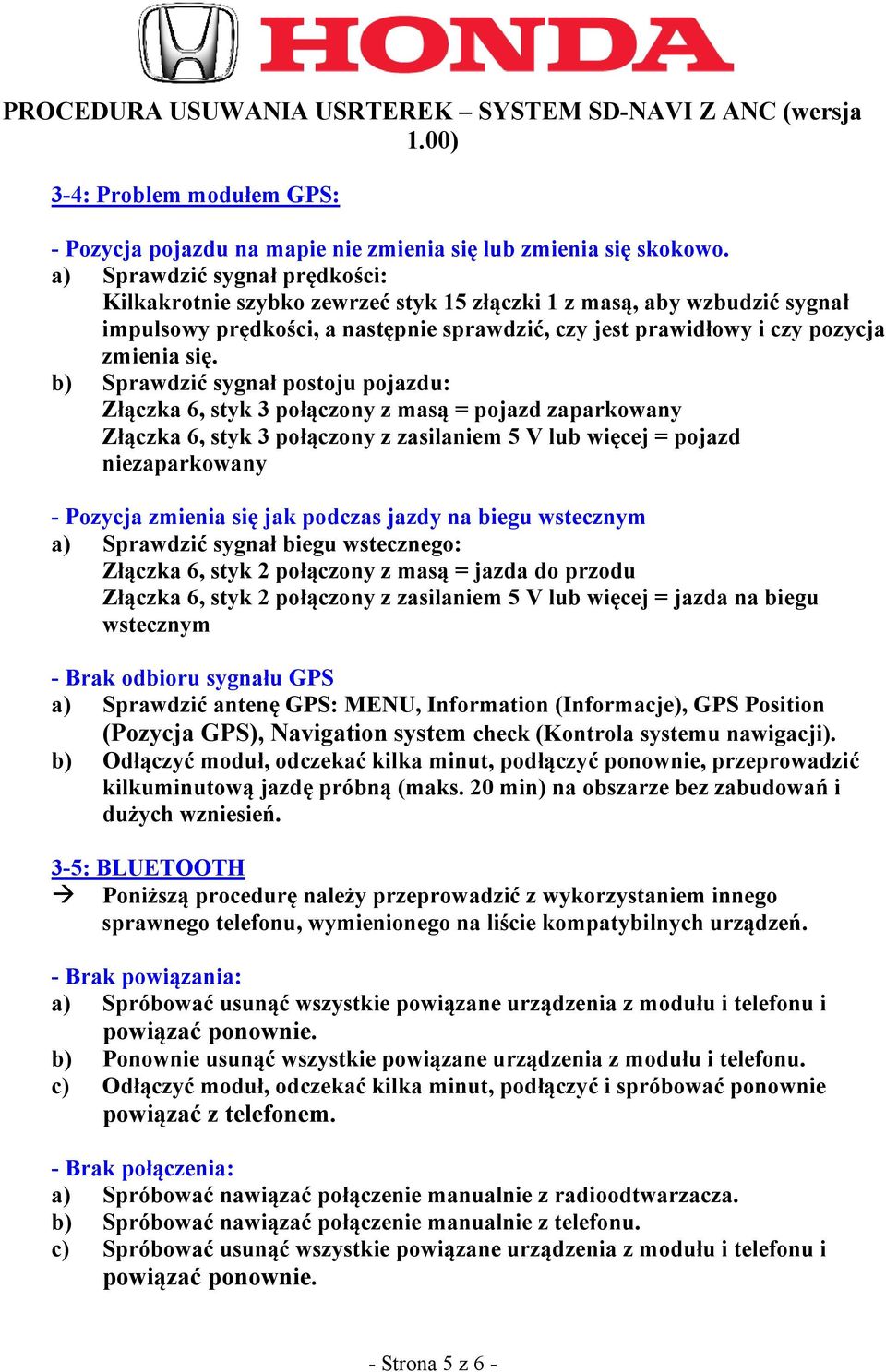

5 3-4: Problem modułem GPS: - Pozycja pojazdu na mapie nie zmienia się lub zmienia się skokowo. a) Sprawdzić sygnał prędkości: Kilkakrotnie szybko zewrzeć styk 15 złączki 1 z masą, aby wzbudzić sygnał impulsowy prędkości, a następnie sprawdzić, czy jest prawidłowy i czy pozycja zmienia się. b) Sprawdzić sygnał postoju pojazdu: Złączka 6, styk 3 połączony z masą = pojazd zaparkowany Złączka 6, styk 3 połączony z zasilaniem 5 V lub więcej = pojazd niezaparkowany - Pozycja zmienia się jak podczas jazdy na biegu wstecznym a) Sprawdzić sygnał biegu wstecznego: Złączka 6, styk 2 połączony z masą = jazda do przodu Złączka 6, styk 2 połączony z zasilaniem 5 V lub więcej = jazda na biegu wstecznym - Brak odbioru sygnału GPS a) Sprawdzić antenę GPS: MENU, Information (Informacje), GPS Position (Pozycja GPS), Navigation system check (Kontrola systemu nawigacji). b) Odłączyć moduł, odczekać kilka minut, podłączyć ponownie, przeprowadzić kilkuminutową jazdę próbną (maks. 20 min) na obszarze bez zabudowań i dużych wzniesień. 3-5: BLUETOOTH Poniższą procedurę należy przeprowadzić z wykorzystaniem innego sprawnego telefonu, wymienionego na liście kompatybilnych urządzeń. - Brak powiązania: a) Spróbować usunąć wszystkie powiązane urządzenia z modułu i telefonu i powiązać ponownie. b) Ponownie usunąć wszystkie powiązane urządzenia z modułu i telefonu. c) Odłączyć moduł, odczekać kilka minut, podłączyć i spróbować ponownie powiązać z telefonem. - Brak połączenia: a) Spróbować nawiązać połączenie manualnie z radioodtwarzacza. b) Spróbować nawiązać połączenie manualnie z telefonu. c) Spróbować usunąć wszystkie powiązane urządzenia z modułu i telefonu i powiązać ponownie. - Strona 5 z 6 -

b) Sprawdzić sygnał postoju pojazdu: Złączka 6, styk 3 połączony z masą = pojazd zaparkowany Złączka 6, styk 3 połączony z zasilaniem 5 V lub więcej = pojazd niezaparkowany - Pozycja zmienia się jak

6 d) Ponownie usunąć wszystkie powiązane urządzenia z modułu i telefonu. e) Odłączyć moduł, odczekać 10 minut, podłączyć i spróbować ponownie powiązać z telefonem. - Brak dźwięku lub dźwięk złej jakości: a) Spróbować zmienić ustawienie radioodtwarzacza lub telefonu: głośność połączeń przychodzących z telefonu, głośność połączeń wychodzących z telefonu. b) Sprawdzić mikrofon; sprawdzić przy wyłączonym silniku samochodu. 3-6: Pamięć USB Wykonać następujące czynności: a) Sprawdzić działanie z inną pamięcią USB. b) Sprawdzić i wymienić kabel USB. c) Sformatować pamięć USB w innym komputerze. d) Użyć prawidłowego pliku danych MP3. e) Zapisać tylko pliki mp3 w pamięci USB. f) Nie używać pamięci USB typu auto-boot (służącej do instalacji systemu). Jeśli zastosowanie opisanej procedury nie umożliwi usunięcia usterki, należy odesłać moduł do dostawcy. * Koniec pliku * - Strona 6 z 6 -

b) Sprawdzić mikrofon; sprawdzić przy wyłączonym silniku samochodu. 3-6: Pamięć USB Wykonać następujące czynności: a) Sprawdzić działanie z inną pamięcią USB. b) Sprawdzić i wymienić kabel USB.
