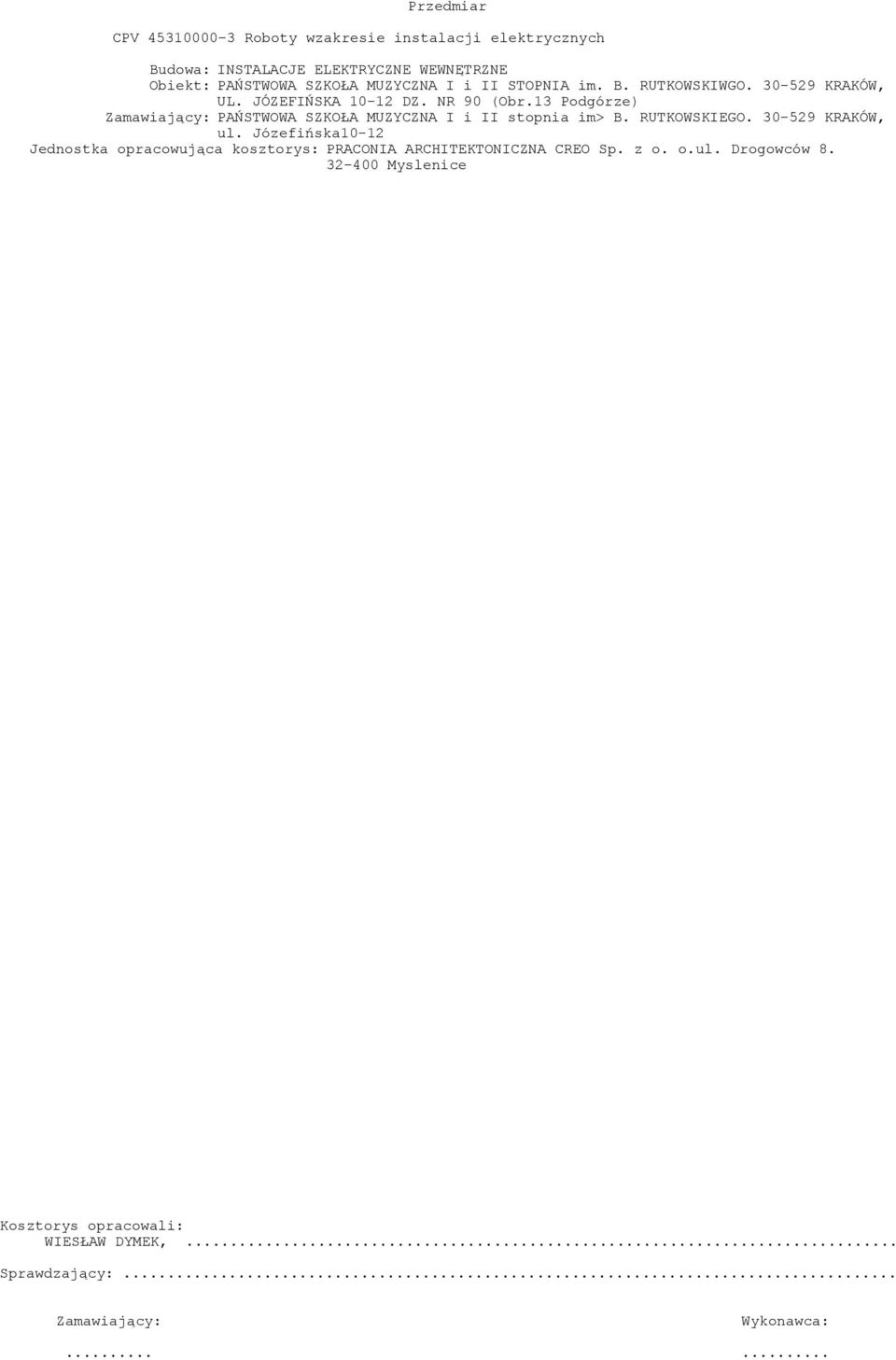

1 Przedmiar Budowa: INSTALACJE ELEKTRYCZNE WEWNĘTRZNE Obiekt: PAŃSTWOWA SZKOŁA MUZYCZNA I i II STOPNIA im. B. RUTKOWSKIWGO KRAKÓW, UL. JÓZEFIŃSKA DZ. NR 90 (Obr.13 Podgórze) Zamawiający: PAŃSTWOWA SZKOŁA MUZYCZNA I i II stopnia im> B. RUTKOWSKIEGO KRAKÓW, ul. Józefińska10-12 Jednostka opracowująca kosztorys: PRACONIA ARCHITEKTONICZNA CREO Sp. z o. o.ul. Drogowców Myslenice Kosztorys opracowali: WIESŁAW DYMEK,... Sprawdzający:... Zamawiający: Wykonawca:......

2 strona nr: 2 Opis Charakterystyka: OPRACOWANIE NINIEJSZE STANOWI PRZEDMIAR ROBÓT INSTALACJI ELEKTRYCZNYCH WEWNĘTRZNYCH W PAŃSTWOWEJ SZKOLE MUZYCZNEJ I i II STOPNIA im. B. RUTKOWSKIEGO KRAKÓW, UL. JÓZEFIŃSKA Działki nr 90 (Obrys 13 Podgórze)0. Uwagi: Przedmiar robót opracowano w oparciu o projekt wykonawczy sierpień 2009 r. Projektował: inż. Fryderyk Stypa I. Podstawa opracowania i wyceny Przedmiar robót opracowano w oparciu o projekt wykonawczy na podstawie KNR. oraz nośniki cen R, M i S WG SEKOCENBUD 3 KW. 2009R. Podstawa prawna: Ustawa Prawo zamówień publicznych Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i podstaw sporządzania kosztorysu Inwestorskiego.

3 strona nr: 3 (Dz.U. z dnia 8 czerwca 2004r.Nr 130, poz1386) Przedmiar 1 TABLICE ROZDZIELCZE 1 KNR 403/506/4 Wymiana wyłącznika WG (OZ-100 na rozłącznik DPX-IS 100A) na konstrukcji stalowej, natężenie prądu do 100 A 1 szt 2 KNR 506/1609/3 Instalowanie ręcznych ostrzegaczy pożaru - przycisków "WP" w obudowie przeszklonej, podłoże: cegła R= 0,955 M= 1,000 S= 1,000 2 szt 3 KNR 403/1001/1 Wykucie bruzd dla przewodów wtynkowych mechanicznie, podłoże: cegła 45 m 4 KNR 508/210/1 przekrój żył 6 mm2 Cu, 12 mm2 Al. Przewód HDGs3*1,5mm2 45 m 5 Przebudowa układu pomiarowego bezpośredniego na pośredni z zastosowaniem licznika ZMD410 z przekładnikami prądowymi 75/5A+3*L301+3*S311B-6A+Ska Kalk. własna. 1 kpl 6 Przebudowa tablicy rozdzielczej TR (wyposażenie:2* R303/25A+R303/50A+R303/63A+Ochronniki OBO BETTERMAN V25B+C+FR A) Kalk. własna 1 kpl 7 KNR 508/9903/4 Zeszyt r. Montaż tablicy rozdzielczej T0, obudowa o powierzchni do 0.5 m2 1 szt 8 KNR 508/9903/4 Zeszyt r. Montaż tablicy rozdzielczej T3, obudowa o powierzchni do 0.5 m2 1 szt 9 KNR 508/9903/7 Zeszyt r. Montaż tablicy rozdzielczej T4, obudowa o powierzchni do 0.2 m2 1 szt 10 KNR 508/9903/5 Zeszyt r. Montaż tablicy rozdzielczej T5,, obudowa o powierzchni do 0.4 m2 1 szt 11 KNR 508/9903/7 Zeszyt r. Montaż tablicy rozdzielczej T6, obudowa o powierzchni do 0.2 m2 1 szt 12 KNR 508/9903/7 Zeszyt r. Montaż tablicy sygnalizacyjnej TSS, obudowa o powierzchni do 0.2 m2 1 szt 13 KNR 508/9903/6 Zeszyt r. Montaż tablicy rozdzielczej TB, obudowa o powierzchni do 0.3 m2.tablica rozdzielcza TB 1 szt 14 KNR 508/812/5 Podłączenie przewodów pojedynczych w izolacji polwinitowej pod zaciski lub bolce, przekrój żył do 25,0 mm2 20 szt 15 KNR 508/814/8 Montaż końcówek, przez lutowanie, dla żył 25,0 mm2 20 szt 16 KNR 508/812/6 Podłączenie przewodów pojedynczych w izolacji polwinitowej pod zaciski lub bolce, przekrój żył 70 mm2 24 szt 17 KNR 508/814/4 Montaż końcówek, przez zaciskanie, dla żył 70 mm2 24 szt 18 KNR 508/813/1 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 2,5 mm2 616 szt 19 KNR 508/813/2 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 4,0 mm2 35 szt 20 KNR 508/813/3 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 6,0 mm2 35 szt

4 strona nr: 4 21 KNR 508/813/4 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 10 mm2 10 szt 22 KNR 508/816/11 Podłączenie silników w obudowie specjalnej, kabel 3-żyłowy Al, przekrój do 6,0 mm2 3 szt 23 KNR 508/816/26 Podłączenie silników w obudowie specjalnej, kabel 4-żyłowy Cu, przekrój do 6,0 mm = 71,0 71,0 ~71 szt 2 WEWNĘTRZNE LINIE ZASILAJĄCE WLZ 24 KNR 508/803/1 Mechaniczne wykonanie ślepych otworów i wnęk w betonie, głębokość do 8 cm i średnicy do 10 mm 168 szt 25 KNR 508/809/1 Osadzenie w podłożu kołków, na ścianie lub stropie, kołki plastykowe rozporowe 168 szt 26 KNNR 5/1101/2 Konstrukcje wsporcze przykręcane, masa do 1 kg, 2 mocowania 84 szt 27 KNRW 508/705/7 Montaż korytek typu "U575", przykręcenie do gotowych otworów, szerokość 100 mm 126 m 28 KNNR 5/1105/10 Wykonanie łuku na korytku, przykręcenie, szerokość 100 mm 4 szt 29 KNRW 508/705/9 Montaż pokrywy do korytek szer 100mm, przykręcenie do gotowych otworów. Pokrywy korytek szerokość 100 mm 126 m 30 KNR 403/1001/29 Wykucie bruzd dla rur RIP36, RIS36, RL47 mechanicznie, podłoże: cegła 15 m 31 KNR 403/1001/26 Wykucie bruzd dla rur RIP29, RIS29, RL37 ręcznie, podłoże: cegła 30 m 32 KNR 403/1001/5 Wykucie bruzd dla przewodów wtynkowych ręcznie, podłoże: cegła = 93,0 93,0 ~93 m 33 KNR 403/1012/2 Zaprawianie bruzd, o szerokości do 50 mm 45 m 34 KNR 508/107/4 Rury winidurowe układane p/t w podłożu różnym od betonu w gotowych bruzdach, bez zaprawiania bruzd, rura Fi 47 mm 15 m 35 KNR 508/107/3 Rury winidurowe układane p/t w podłożu różnym od betonu w gotowych bruzdach, bez zaprawiania bruzd, rura Fi 37 mm 30 m 36 KNR 508/204/6 Przewody izolowane jednożyłowe wciągane do rur, Przewód LY 25 mm2 150 m 37 KNR 508/204/10 Przewody izolowane jednożyłowe wciągane do rur, Przewód LY 70 mm2 60 m 38 KNRW 510/601/13 Obróbka na sucho kabli na napięcie do 1 kv o izolacji i powłoce z tworzyw sztucznych, kabel 5-żyłowy, do 16 mm2 2 szt 39 KNRW 508/210/3 Przewody kabelkowe układane p.t. w gotowych bruzdach, podłoże różne od betonu, do 30 mm2. Przewód YDYżo 5*4mm2l 40 m 40 KNRW 508/210/3 Przewody kabelkowe układane p.t. w gotowych bruzdach, podłoże różne od betonu, do 30 mm2. Przewód YDYżo 5*6 mm2 22 m 41 KNR 508/212/3 mocowania, powłoka polwinitowa. Przewód YDYżo 5*4mm2l 35 m 42 KNR 508/212/3 mocowania, powłoka polwinitowa. Przewód YDYżo 5*6mm2l 43 m 43 KNRW 510/117/2 Układanie kabli w budynkach, budowlach lub na estakadach. Kable wielożyłowe bez mocowania. Kabel YKYżo 5*10mm2 46 m 44 KNRW 510/117/2 Układanie kabli w budynkach, budowlach lub na estakadach. Kable wielożyłowe bez mocowania. Kabel YKYżo 5*16mm2 25 m 3 INSTALACJA OŚWIETLENIA I GNIAZD WTYKOWYCH 45 KNR 508/301/20 Przygotowanie podłoża pod osprzęt instalacyjny, mocowanie osprzętu na zaprawie cementowej lub gipsowej, wykonanie ślepych otworów mechanicznie, cegła R= 0,955 M= 1,000 S= 1, = 567,0 567,0 ~567,000 szt

5 strona nr: 5 46 KNR 508/302/1 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo - wtynkowych, puszki bakelitowe o średnicy do 60 mm, o 1 wylocie, mocowanie: gips - cement. R= 0,955 M= 1,000 S= 1, = 132,0 132,0 ~132,000 szt 47 KNNR 5/302/2 Puszki instalacyjne podtynkowe, Fi 60, podwójne 111 szt 48 KNR 508/302/2 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo - wtynkowych, puszki bakelitowe o średnicy do 80 mm, mocowanie: gips - cement, ilość wylotów 3, przekrój przewodu do 2,5 mm2 R= 0,955 M= 1,000 S= 1, szt 49 KNR 508/302/3 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo - wtynkowych, puszki bakelitowe o średnicy do 80 mm, mocowanie: gips - cement, ilość wylotów 4, przekrój przewodu do 2,5 mm2 R= 0,955 M= 1,000 S= 1, szt 50 KNR 508/304/1 Montaż na gotowym podłożu odgałęźników bryzgoszczelnych bakelitowych z podłączeniem przewodów do 2.5 mm2, odgałęźniki mocowane bezśrubowo, ilość wylotów 3, przewody w powłoce polwinitowej R= 0,955 M= 1,000 S= 1, szt 51 KNRW 508/304/2 Montaż na gotowym podłożu odgałęźników bryzgoszczelnych bakelitowych, mocowane bezśrubowo, 4 wyloty 47 szt 52 KNR 508/307/2 (1) Montaż na gotowym podłożu łączników i przycisków instalacyjnych z podłączeniem, łączniki podtynkowe w puszce instalacyjnej jednobiegunowy, R= 0,955 M= 1,000 S= 1, szt 53 KNR 508/308/1 Montaż na gotowym podłożu łączników i przycisków bryzgoszczelnych z podłączeniem, łącznik bakelitowy przykręcany, 1-biegunowy, przycisk 4 szt 54 KNRW 508/307/2 (2) Montaż na gotowym podłożu łączników instalacyjnych, p.t. w puszce instalacyjnej, przycisk "światło" 12 szt 55 KNR 508/307/3 Montaż na gotowym podłożu łączników i przycisków instalacyjnych z podłączeniem, łączniki podtynkowe w puszce instalacyjnej świecznikowy R= 0,955 M= 1,000 S= 1, szt 56 KNR 508/308/2 Montaż na gotowym podłożu łączników i przycisków bryzgoszczelnych z podłączeniem, łącznik bakelitowy przykręcany, świecznikowy 4 szt 57 KNR 508/307/4 Montaż na gotowym podłożu łączników i przycisków instalacyjnych z podłączeniem, łącznik p/t w puszce instalacyjnej, schodowy 4 szt 58 KNR 508/309/3 Montaż do gotowego podłoża gniazd wtyczkowych przykręcanych lub przyklejanych z podłączeniem, podtynkowe, dwubiegunowe, z uziemieniem, pojedyncze R= 0,955 M= 1,000 S= 1, szt 59 KNR 508/309/3 Montaż do gotowego podłoża gniazd wtyczkowych przykręcanych lub przyklejanych z podłączeniem, podtynkowe, dwubiegunowe, z uziemieniem, podwójne R= 0,955 M= 1,000 S= 1, szt 60 KNR 508/309/6 Montaż do gotowego podłoża gniazd wtyczkowych przykręcanych lub przyklejanych z podłączeniem, obciążalność 16A, przewód o przekroju do 2,5 mm2 bryzgoszcz. 2-biegunowe przykręcane, z uziemieniem R= 0,955 M= 1,000 S= 1,000 9 szt 61 KNR 508/309/6 Montaż do gotowego podłoża gniazd wtyczkowych przykręcanych lub przyklejanych z podłączeniem, obciążalność 16A, przewód o przekroju do 2,5 mm2. 2-biegunowe przykręcane, z uziemieniem, Gniazda dla podłączenia komputera "DATA" R= 0,955 M= 1,000 S= 1, szt 62 KNR 508/401/8 Przygotowanie podłoża do zabudowania aparatów, kucie mechaniczne pod kołki rozporowe plastikowe w cegle - do 4 otworów 5 szt 63 KNR 508/402/2 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, Panel np. DALI z 2-ma przyciskami i 7-przyciskami (3+2) 5 szt 64 KNR 403/1001/1 Wykucie bruzd dla przewodów wtynkowych mechanicznie, podłoże: cegła = 709,0 709,0 ~709,000 m

6 strona nr: 6 65 KNR 403/1003/1 Mechaniczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1/2 cegły, rura Fi do 25 mm 118 szt 66 KNR 403/1008/1 Montaż przepustów rurowych o długość przepustu do 1 m na ścianie, rura Fi do 25 mm 118 szt 67 KNR 403/1003/7 Mechaniczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1 cegły, rura Fi do 40 mm 4 szt 68 KNR 403/1004/6 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 20 cm, rura Fi do 25 mm 14 otwór 69 KNR 403/1004/8 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 20 cm, rura Fi do 60 mm 2 otwór 70 KNR 508/210/1 bruzdach bez zaprawienia bruzd, podłoże różne od betonu. Przewód YDY 2*1,5mm2 80 m 71 KNR 508/210/1 bruzdach bez zaprawienia bruzd, podłoże różne od betonu. Przewód YDY 3*1,5mm2 727 m 72 KNR 508/210/1 bruzdach bez zaprawienia bruzd, podłoże różne od betonu. Przewód YDY 4*1,5mm2 180 m 73 KNR 508/210/2 przekrój żył 12 mm2 Cu, 20 mm2 Al, przewód YDYżo 3*2,5mm2 966 m 74 KNR 508/210/2 przekrój żył 12 mm2 Cu, 20 mm2 Al, przewód YDYżo 5*2,5mm2 36 m 75 KNR 508/212/1 mocowania, powłoka polwinitowa. Przewód YDY 2*1,5mm2 160 m 76 KNR 508/212/1 mocowania, powłoka polwinitowa. Przewód YDY 3*1,5mm m 77 KNR 508/212/1 mocowania, powłoka polwinitowa. Przewód YDY 4*1,5mm2 176 m 78 KNR 508/212/2 mocowania, powłoka polwinitowa> Przewód YDYżo 3*2,5mm2 786 m 79 KNR 508/212/2 mocowania, powłoka polwinitowa> Przewód YDYżo 5*2,5mm2 30 m 80 KNR 508/401/9 Przygotowanie podłoża do zabudowania czujnika ruchu, kucie mechaniczne pod kołki rozporowe plastikowe w betonie - do 2 otworów 15 szt 81 KNR 508/402/1 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, aparat do 2,5 kg, ilość otworów mocujących do 2 Czujnik ruchu 15 szt 4 OPRAWY OŚWIETLENIOWE 82 KNR 508/501/4 (2) Przygotowanie podłoża pod oprawy oświetleniowe zawieszane, 2 kołki w betonie, kołek kotwiący = 32,0 32,0 ~32 kpl 83 KNR 508/502/9 Przygotowanie podłoża pod oprawy oświetleniowe przykręcane, mocowanie w betonie na 2 kołkach kotwiących = 189,0 189,0 ~189 kpl 84 KNR 508/502/5 Przygotowanie podłoża pod oprawy oświetleniowe przykręcane, mocowanie w cegle na 2 kołkach kotwiących = 17,0 17,0 ~17 kpl 85 KNR 508/511/13 Montaż na gotowym podłożu opraw świetlówkowych, końcowe z podłączeniem. Oprawy BERSO (G1) 151 szt 86 KNR 508/511/13 Montaż na gotowym podłożu opraw świetlówkowych, końcowe z podłączeniem. Oprawy CO1 236 EVG (G2) 26 szt

7 strona nr: 7 87 KNR 508/511/13 Montaż na gotowym podłożu opraw świetlówkowych, końcowe z podłączeniem. Oprawy CO1/AW 236 EVG (G2 oprawa awaryjna) 4 szt 88 KNRW 508/511/5 (1) Montaż na gotowym podłożu opraw świetlówkowych, przykręcanych, końcowych. Oprawy DQ 218.X EVG (G3) 33 kpl 89 KNRW 508/511/5 (1) Montaż na gotowym podłożu opraw świetlówkowych, przykręcanych, końcowych. Oprawy DQ 218.X EVG/AW (G3 oprawy awaryjne) 22 kpl 90 KNRW 508/504/7 Montaż na gotowym podłożu opraw oświetleniowych żarowych, bryzgoodporne, strugoodporne, przykręcane, końcowe. Oprawa SDS 258 EVG dostropowa, (G4) 1 kpl 91 KNRW 508/504/7 Montaż na gotowym podłożu opraw oświetleniowych żarowych, bryzgoodporne, strugoodporne, przykręcane, końcowe. Oprawa SDS 258 EVG/AW dostropowa, (G4 oprawa awaryjna) 7 kpl 92 KNRW 508/512/2 Montaż opraw oświetleniowych w sufitach podwieszanych. Oprawy DW 218.L EVG (G5) 21 kpl 93 KNRW 508/511/5 (1) Montaż na gotowym podłożu opraw świetlówkowych, przykręcanych, końcowych. Oprawy SDS.X EVG (G6) 2 kpl 94 KNRW 508/514/2 1x40W zawieszane, przelotowe.oprawa System M4000 BIS końcowa 49W EVG (GT1) 2 kpl 95 KNRW 508/514/2 1x40W zawieszane, przelotowe.oprawa System M4000 BIS końcowa 49W EVG/AW (GT1 oprawa awaryjna) 2 kpl 96 KNRW 508/514/2 1x40W zawieszane, przelotowe.oprawa System M4000 BIS środkowa 49W EVG (GT2) 16 kpl 97 KNRW 508/514/2 1x40W zawieszane, przelotowe.oprawa System M4000 BIS środkowa 49W EVG/AW (GT2 oprawa awaryjna) 4 kpl 98 KNRW 508/514/2 1x40W zawieszane, przelotowe.oprawa System M4000 BIS końcowa 24W EVG (GT3) 2 kpl 99 KNRW 508/514/2 1x40W zawieszane, przelotowe.oprawa System M4000 BIS końcowa 24W EVG/AW (GT3 oprawa awaryjna) 2 kpl 100 KNRW 508/514/2 1x40W zawieszane, przelotowe.oprawa System M4000 BIS pojedyncza 24W EVG (GT4) 4 kpl 101 KNRW 508/405/1 Montaż ściemniaczy, obudowa do 0,15 m2 4 szt 102 KNR 508/504/7 Montaż na gotowym podłożu opraw oświetleniowych z podłączeniem, oprawy bryzgo- strugoodporne porcelanowe, przykręcane końcowe. Oprawa ewakuacyjna Monitor 2 12 szt 103 KNRW 508/504/7 Montaż na gotowym podłożu opraw oświetleniowych żarowych, bryzgoodporne, strugoodporne, porcelanowe, przykręcane, końcowe. Oprawa typ GLOBUS (K1) 3 kpl 104 KNR 508/820/1 Kompletowanie opraw świetlówkowych, do 120 W = 278,0 278,0 ~278,000 szt 5 OŚWIETLENIE SCENICZNE 105 Wykonanie i dostarczenie elementów oświetlenia sceny wraz z konsoletą Alfa 255, Regulatorem mocy PRC 24*1,2 kw, kompletnymi reflektorami PC650W COM 05 (szt. 10) i ETC S4Jr Zoom W (szt. 10) 1 kpl 6 INSTALACJA TELEFONICZNA 106 KNR 403/1001/9 Wykucie bruzd dla rur RIP16, RIS16, RL22 mechanicznie, podłoże: cegła 46 m

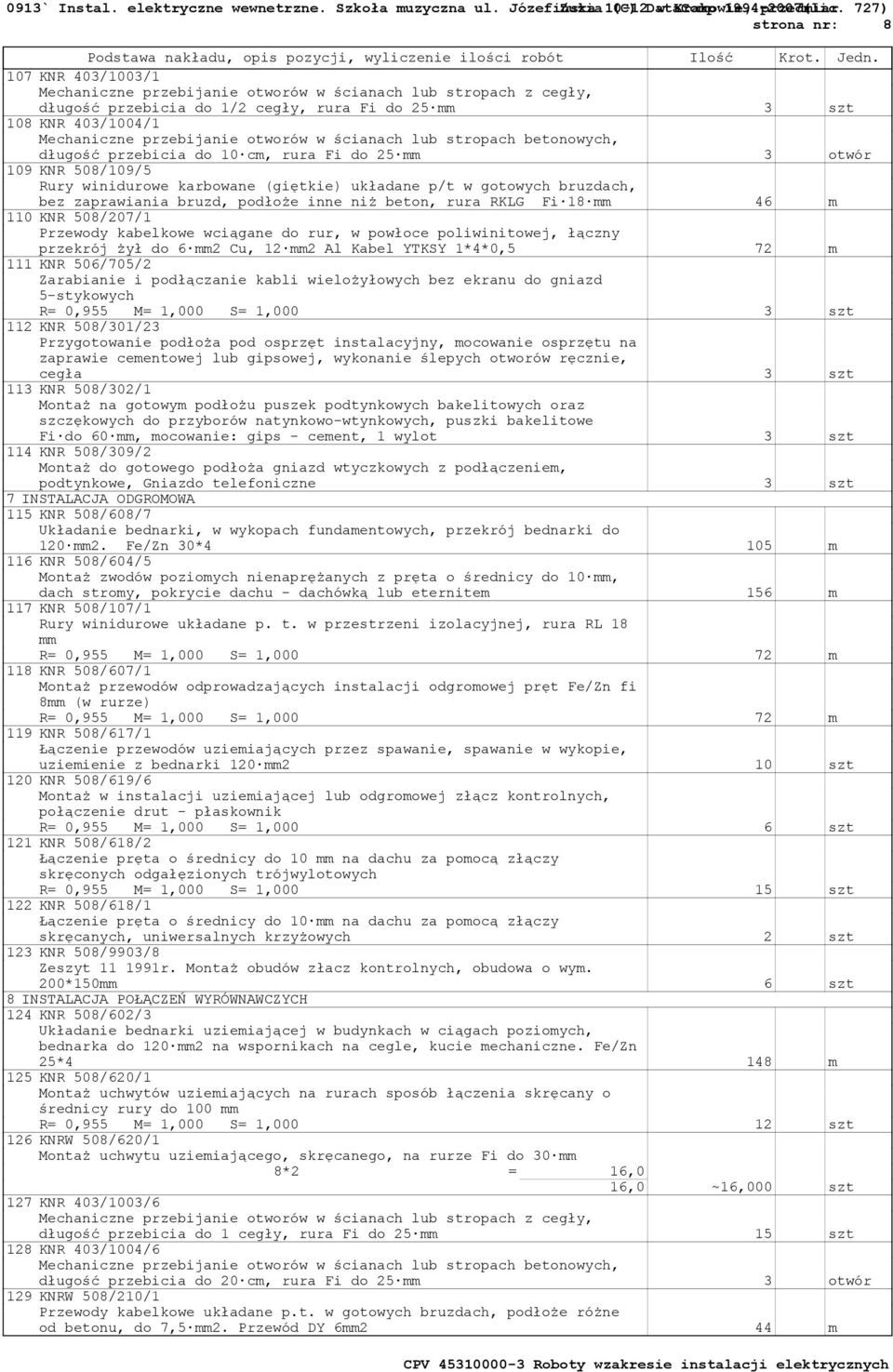

8 strona nr: KNR 403/1003/1 Mechaniczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1/2 cegły, rura Fi do 25 mm 3 szt 108 KNR 403/1004/1 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 10 cm, rura Fi do 25 mm 3 otwór 109 KNR 508/109/5 Rury winidurowe karbowane (giętkie) układane p/t w gotowych bruzdach, bez zaprawiania bruzd, podłoże inne niż beton, rura RKLG Fi 18 mm 46 m 110 KNR 508/207/1 Przewody kabelkowe wciągane do rur, w powłoce poliwinitowej, łączny przekrój żył do 6 mm2 Cu, 12 mm2 Al Kabel YTKSY 1*4*0,5 72 m 111 KNR 506/705/2 Zarabianie i podłączanie kabli wielożyłowych bez ekranu do gniazd 5-stykowych R= 0,955 M= 1,000 S= 1,000 3 szt 112 KNR 508/301/23 Przygotowanie podłoża pod osprzęt instalacyjny, mocowanie osprzętu na zaprawie cementowej lub gipsowej, wykonanie ślepych otworów ręcznie, cegła 3 szt 113 KNR 508/302/1 Montaż na gotowym podłożu puszek podtynkowych bakelitowych oraz szczękowych do przyborów natynkowo-wtynkowych, puszki bakelitowe Fi do 60 mm, mocowanie: gips - cement, 1 wylot 3 szt 114 KNR 508/309/2 Montaż do gotowego podłoża gniazd wtyczkowych z podłączeniem, podtynkowe, Gniazdo telefoniczne 3 szt 7 INSTALACJA ODGROMOWA 115 KNR 508/608/7 Układanie bednarki, w wykopach fundamentowych, przekrój bednarki do 120 mm2. Fe/Zn 30*4 105 m 116 KNR 508/604/5 Montaż zwodów poziomych nienaprężanych z pręta o średnicy do 10 mm, dach stromy, pokrycie dachu - dachówką lub eternitem 156 m 117 KNR 508/107/1 Rury winidurowe układane p. t. w przestrzeni izolacyjnej, rura RL 18 mm R= 0,955 M= 1,000 S= 1, m 118 KNR 508/607/1 Montaż przewodów odprowadzających instalacji odgromowej pręt Fe/Zn fi 8mm (w rurze) R= 0,955 M= 1,000 S= 1, m 119 KNR 508/617/1 Łączenie przewodów uziemiających przez spawanie, spawanie w wykopie, uziemienie z bednarki 120 mm2 10 szt 120 KNR 508/619/6 Montaż w instalacji uziemiającej lub odgromowej złącz kontrolnych, połączenie drut - płaskownik R= 0,955 M= 1,000 S= 1,000 6 szt 121 KNR 508/618/2 Łączenie pręta o średnicy do 10 mm na dachu za pomocą złączy skręconych odgałęzionych trójwylotowych R= 0,955 M= 1,000 S= 1, szt 122 KNR 508/618/1 Łączenie pręta o średnicy do 10 mm na dachu za pomocą złączy skręcanych, uniwersalnych krzyżowych 2 szt 123 KNR 508/9903/8 Zeszyt r. Montaż obudów złacz kontrolnych, obudowa o wym. 200*150mm 6 szt 8 INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH 124 KNR 508/602/3 Układanie bednarki uziemiającej w budynkach w ciągach poziomych, bednarka do 120 mm2 na wspornikach na cegle, kucie mechaniczne. Fe/Zn 25*4 148 m 125 KNR 508/620/1 Montaż uchwytów uziemiających na rurach sposób łączenia skręcany o średnicy rury do 100 mm R= 0,955 M= 1,000 S= 1, szt 126 KNRW 508/620/1 Montaż uchwytu uziemiającego, skręcanego, na rurze Fi do 30 mm 8*2 = 16,0 16,0 ~16,000 szt 127 KNR 403/1003/6 Mechaniczne przebijanie otworów w ścianach lub stropach z cegły, długość przebicia do 1 cegły, rura Fi do 25 mm 15 szt 128 KNR 403/1004/6 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 20 cm, rura Fi do 25 mm 3 otwór 129 KNRW 508/210/1 Przewody kabelkowe układane p.t. w gotowych bruzdach, podłoże różne od betonu, do 7,5 mm2. Przewód DY 6mm2 44 m

9 strona nr: KNR 508/812/3 Podłączenie przewodów pojedynczych w izolacji polwinitowej pod zaciski lub bolce, przekrój żył do 6.0 mm2 55 szt 9 POMIARY 131 KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 1-fazowego 113 pomiar 132 KNR 403/1202/2 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 3-fazowego 24 pomiar 133 KNR 403/1203/2 Badanie kabla sterowniczego o ilości żył do 4 63 odcinek 134 KNR 403/1204/1 Sprawdzenie i regulacja działania styczników bez wyzwalacza termicznego 6 szt 135 KNR 403/1205/3 Badanie i pomiar instalacji odgromowej, pomiar pierwszy 1 pomiar 136 KNR 403/1205/4 Badanie i pomiar instalacji odgromowej, pomiar następny 5 pomiar 137 KNR 403/1205/1 Badanie i pomiar instalacji uziemiającej ochronnej lub roboczej, pomiar pierwszy (POŁ. WYRÓWNAWCZE) 1 pomiar 138 KNRW 508/902/5 Sprawdzenie samoczynnego wyłączenia zasilania, próby działania wyłącznika różnicowoprądowego, pierwszy 1 pomiar 139 KNRW 508/902/6 Sprawdzenie samoczynnego wyłączenia zasilania, próby działania wyłącznika różnicowoprądowego, następny 19 pomiar 140 KNR 403/1205/5 Badanie i pomiar skuteczności zerowania, pomiar pierwszy 1 pomiar 141 KNR 403/1205/6 Badanie i pomiar skuteczności zerowania, pomiar następny 159 pomiar 10 INSTALACJA ODDYMIANIA i STEROWANIA KLAPAMI GRYFIT 142 KNR 506/1606/2 Instalowanie gniazd w wykonaniu zwykłym do samoczynnych ostrzegaczy pożarowych - czujek, montowanych kołkami rozporowymi w cegle. Gniazda G33 R= 0,955 M= 1,000 S= 1,000 8 szt 143 KNR 506/1612/2 Instalowanie w uprzednio zainstalowanych gniazdach i obudowach, wraz ze sprawdzeniem, samoczynnych ostrzegaczy pożarowych - czujek: Optyczna czujka dymu R= 0,955 M= 1,000 S= 1,000 Klatka 1 i 2+klatka 3 i 4 2*2+2*2 = 8,0 8,0 ~8,000 szt 144 KNR 506/1601/2 Zainstalowanie centralki oddymiania. Centralka MCR *4A (CO1) R= 0,955 M= 1,000 S= 1,000 1 szt 145 KNR 506/1601/2 ainstalowanie centralki oddymiania. Centralka MCR A (CO2) R= 0,955 M= 1,000 S= 1,000 1 szt 146 KNR 506/1601/2 Zainstalowanie centralki sterowania. Centralka mcr OMEGA C2300c z zasilaczami awaryjnymi ( 3 szt.) R= 0,955 M= 1,000 S= 1,000 1 szt 147 KNR 506/1609/3 Instalowanie ręcznych ostrzegaczy pożaru - przycisków w wykonaniu zwykłym, bez uruchomienia i sprawdzenia, podłoże: cegła. Przycisk oddymiania PO R= 0,955 M= 1,000 S= 1,000 4 szt 148 KNR 506/1614/1 Sprawdzenie i uruchomienie linii dozorowych, o liczbie punktów 10 R= 0,955 M= 1,000 S= 1,000 4 szt 149 KNR 403/1004/11 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 30 cm, rura Fi do 25 mm 2* = 32,0 32,0 ~32,000 otwór 150 KNR 508/210/1 przekrój żył 6 mm2 Cu, 12 mm2 Al. Przewód HDGs 2*1,5mm2 162 m 151 KNR 508/210/1 przekrój żył 6 mm2 Cu, 12 mm2 Al. Przewód HDGs 2*1mm2 54 m 152 KNR 508/210/1 przekrój żył 6 mm2 Cu, 12 mm2 Al. Przewód YDY 2*1,5mm2 162 m

10 strona nr: KNR 508/210/1 przekrój żył 6 mm2 Cu, 12 mm2 Al. Przewód YnTKSY 1*2*0,8 mm2 45 m 154 KNR 508/210/1 przekrój żył 6 mm2 Cu, 12 mm2 Al. Przewód YnTKSY 2*2*0,8 mm2 488 m 155 KNRW 508/212/1 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania, do 7,5 mm2. Przewód YDY 2*1,5mm2 82 m 156 KNRW 508/212/1 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania, do 7,5 mm2. Przewód HDGs 2*1,5mm2 82 m 157 KNRW 508/212/1 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania, do 7,5 mm2. Przewód HDGs 2*1mm2 10 m 158 KNRW 508/212/1 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania, do 7,5 mm2. Przewód YnTKSY 2*2*0,8 mm2 681 m

11 strona nr: 11 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Elektromonter grupa II r-g 380, Elektromonter grupa III r-g 1 097, Elektromonter grupa IV r-g 162,12 4. Monter grupa II r-g 6, Monter grupa III r-g 73, Monter grupa IV r-g 14, Robocizna r-g 8 8. Robotnicy r-g 215, Robotnicy grupa I r-g 52,63 Razem (z dokładnością do zaokrągleń): 2 010,7712 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Bednarka ocynkowana 20*3 mm m 6 2. Bednarka ocynkowana St0S 25x4 mm m 153,92 3. Bednarka ocynkowana St0S 30x4 mm m 109,2 4. Cement portlandzki zwykły "25" bez dodatków t 0, Cement portlandzki zwykły "25" bez dodatków kg 19,8 6. Centralka MCR *4A (CO1) szt 1 7. Centralka MCR A (CO2) szt 1 8. Centralka mcr OMEGA C2300c z zasilaczami awaryjnymi ( 3 szt.) szt 1 9. Czujnik ruchu szt Gniazda wtyczkowe bryzgoszczelne 2P+Z 16A szt 9, Gniazdo do czujek G szt Gniazdo telefoniczne p/t RJ12, szt 3, Gniazdo wtyczkowe p.t. 10/16A 2P+Z DATA szt 27, Gniazdo wtyczkowe p.t. 10/16A 2P+Z podwójne szt 157, Kabel YKY-żo 0,6/1kV 5x10 mm2 RE m 47, Kabel YKY-żo 0,6/1kV 5x16 mm2 RE m Kabel YTKSY 1*4*0, m 74, Kołki kotwiące szt Kołki rozporowe plastykowe szt Konstrukcja wsporcza o masie do 1 kg szt Końcówka kablowa KM, do zaprasowania na żyłach Cu 25 mm szt 20,4 22. Końcówka kablowa KM, do zaprasowania na żyłach Cu 70 mm szt 24, Końcówka kablowa rurkowa K, do zaprasowania na żyłach Cu 16 mm szt Korytko X U m Łączniki bryzgoszczelne bakelitowe 1-biegunowe szt 4, Łączniki instalacyjne p.t. w puszce 1-biegunowe szt 10,2 27. Łączniki instalacyjne p.t. w puszce schodowe szt 4, Łączniki instalacyjne p.t. w puszce świecznikowe szt 40,8 29. Łącznik kątowy korytka szer. 200mm szt Łącznik klawiszowy bryzgoszczelny bakelitowy świecznikowy szt 4, Obudowa złącza kontrolnego kpl Odgałęźniki bakelitowe bryzgoszczelne 3-wylotowe szt 73, Odgałęźniki w obudowie bakelitowej bryzgoszczelnej szt 47, Opaski kablowe instalacyjne typu OKi szt 5, Oprawa ewakuacyjna Monitor 2 zasilana z inwertera, 3h, centralnie nadzorowana, dwustronna (EW2/AW) szt Oprawa GLOBUS 1*36W szt 3, Oprawa SDS 258 EVG/AW dostropowa, (G4 oprawa awaryjna) szt 7, Oprawa SDS 258 EVG dostropowa, (G4) szt 1, Oprawa System M4000 BIS końcowa 24W EVG (GT3) szt Oprawa System M4000 BIS końcowa 24W EVG/AW (GT3 oprawa awaryjna) szt Oprawa System M4000 BIS końcowa 49W EVG (GT1) szt Oprawa System M4000 BIS końcowa 49W EVG/AW (GT1 oprawa awaryjna) szt Oprawa System M4000 BIS pojedyncza 24W EVG (GT4) szt Oprawa System M4000 BIS środkowa 49W EVG (GT2) szt Oprawa System M4000 BIS środkowa 49W EVG/AW (GT2 oprawa awaryjna)..... szt Oprawy BERSO (G1) szt Oprawy CO1/AW 236 EVG (G2 oprawa awaryjna) szt Oprawy CO1 236 EVG (G2) szt Oprawy DQ 218.X EVG (G3) szt Oprawy DQ 218.X EVG/AW (G3 oprawy awaryjne) szt Oprawy DW 218.L EVG (G5) szt Oprawy SDS.X EVG (G6) szt Optyczna czujka dymu OSD szt Panel np. DALI z 2-ma przyciskami szt Panel np. DALI z 7-ma przyciskami szt Piasek do betonów zwykłych m3 0, Piasek do betonów zwykłych naturalny m3 0, Piasek do zapraw m3 0, Pierścienie rozgałęźne do 2.5 mm szt Pokrywa do koryt.x U 590 perforowana m 126

12 strona nr: 12 Lp. Nazwa materiału Jedn. Ilość 61. Pręty stalowe ocynkowane Fi 8,0 mm m 237, Przebudowa tablicy rozdzielczej TR (wyposażenie:2* R303/25A+R303/50A+R303/63A+Ochronniki OBO BETTERMAN V25B+C+FR A)... kpl Przewód DY 6mm m 45, Przewód HDGs 2*1mm m 66, Przewód HDGs 2*1,5 mm m 253, Przewód HDGs3*1,5mm m 215, Przewód LY-750V 25mm m Przewód LY 450/750V 1x70 mm m 62,4 69. Przewód YDY 450/750V 2x1,5 mm m 249,6 70. Przewód YDY 450/750V 3x1,5 mm m 2 128, Przewód YDY 450/750V 3x2,5 mm m 85, Przewód YDY 450/750V 4x1,5 mm m 370, Przewód YDYżo 450/750V 3x2,5 mm m 1 822, Przewód YDYżo 450/750V 5x2,5 mm m 68, Przewód YDYżo 450/750V 5x4,0 mm m Przewód YDYżo 450/750V 5x6,0 mm m 67,6 77. Przewód YnTKSY 1*2*0,8 mm m 46,8 78. Przewód YnTKSY 2*2* m 1 215, Przycisk "światło" szt 12, Przycisk "WP" w obudowie przeszklonej szt Przycisk oddymiania PO szt Puszka odgałęźna bakelitowa uniwersalna p.t. PU szt 250, Puszka z tworzywa sztucznego p/t okrągła uniwersalna PO-80 z pokrywą.... szt 198,9 84. Rozlącznik typu DPX-IS 100A wyposażony w cewkę wybijakową zdalnie sterowaną. szt Rura elektroinstalacyjna PVC gładka sztywna RL m 15, Rura elektroinstalacyjna PVC gładka sztywna RL m 74, Rura elektroinstalacyjna PVC gładka sztywna RS m 15,6 88. Rura elektroinstalacyjna PVC karbowana RKLG m 47, Rury winidurowe Fi 37 mm m 31,2 90. Sciemniacze oświetlenia w obudowie p.t szt Śruby kotwiące szt Śruby stalowe zgrubne z nakrętkami i podkładkami kg 2, Tablica rozdzielcza T szt Tablica rozdzielcza T szt Tablica rozdzielcza T szt Tablica rozdzielcza T kpl Tablica rozdzielcza T szt Tablica rozdzielcza TB szt Tablica sygnalizacyjna TSS szt Uchwyty do rur szt Uchwyty kablowe uniwersalne UKU 16 mm szt Układ pomiarowy pośredni z zastosowaniem licznika ZMD410 z przekładnikami prądowymi 75/5A+3*L301+3*S311B-6A+Ska szt Wapno gaszone (ciasto wapienne) m3 0, Wazelina techniczna niskotopliwa N (TN) kg 0, Wkręty szt Wsporniki dachowe szt 157, Wsporniki ścienne szt 149, Wykonanie i dostarczenie elementów oświetlenia sceny wraz z konsoletą Alfa 255, Regulatorem mocy PRC 24*1,2 kw, kompletnymi reflektorami PC650W COM 05 (szt. 10) i ETC S4Jr Zoom W (szt. 10) kpl Złącza kontrolne szt Złącza uniwersalne szt Złączka instalacji odgromowej odgałęźna 3-wylotowa K szt Żarówka szt 3,12 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Samochód dostawczy do 0.9 t (1) m-g 0, Samochód dostawczy do 0.9 t (1) m-g 0, Spawarka elektryczna transformatorowa 500 A m-g 27, Wyciąg jednomaszt. elektr.0.5t m-g 0, Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 0,188 Razem m-g (z dokładnością do zaokrągleń): 28,0237 Tabela elementów scalonych Nazwa elementu 1 TABLICE ROZDZIELCZE 2 WEWNĘTRZNE LINIE ZASILAJĄCE WLZ 3 INSTALACJA OŚWIETLENIA I GNIAZD WTYKOWYCH 4 OPRAWY OŚWIETLENIOWE 5 OŚWIETLENIE SCENICZNE 6 INSTALACJA TELEFONICZNA 7 INSTALACJA ODGROMOWA Wartość z narzutami

13 strona nr: 13 Nazwa elementu 8 INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH 9 POMIARY 10 INSTALACJA ODDYMIANIA i STEROWANIA KLAPAMI GRYFIT Wartość z narzutami
