1 BIURO STUDIÓW I PROJEKTÓW SŁUŻBY ZDROWIA Spółka z o. o SZCZECIN UL. KAPITAŃSKA 3A Tel. (091) Fax. (091) PRZEBUDOWA I ROZBUDOWA CZĘŚCI E BUDYNKU GŁÓWNEGO DLA POTRZEB ODDZIAŁU RATUNKOWEGO I IZBY PRZYJĘĆ SPSK NR 1 Nazwa przedsięwzięcia - zadania inwestycyjnego Inwestor / Użytkownik Samodzielny Publiczny Szpital Kliniczny nr 1 Obiekt Budynek główny część E Szpitalny Oddział Ratunkowy z Ogólną Izbą Przyjęć Adres Szczecin, ul. Unii Lubelskiej 1 Nazwa opracowania branżowego PROJEKT BUDOWLANY INSTALACJA GAZÓW MEDYCZNYCH Z E S P Ó Ł P R O J E K T O W Y DATA I PODPIS Projektował: mgr inż. Bogdan Tołkacz 579/Sz/ INSTALACJE SANITARNE Opracował: Sprawdził : mgr inż. Stanisław Klepacki 80/Sz/ Dokumentacja zawiera : opisów stron rysunków stron Numer projektu: Data Numer tomu : 14/Sz/2001 Szczecin, wrzesień 2001 E/3/5 Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione

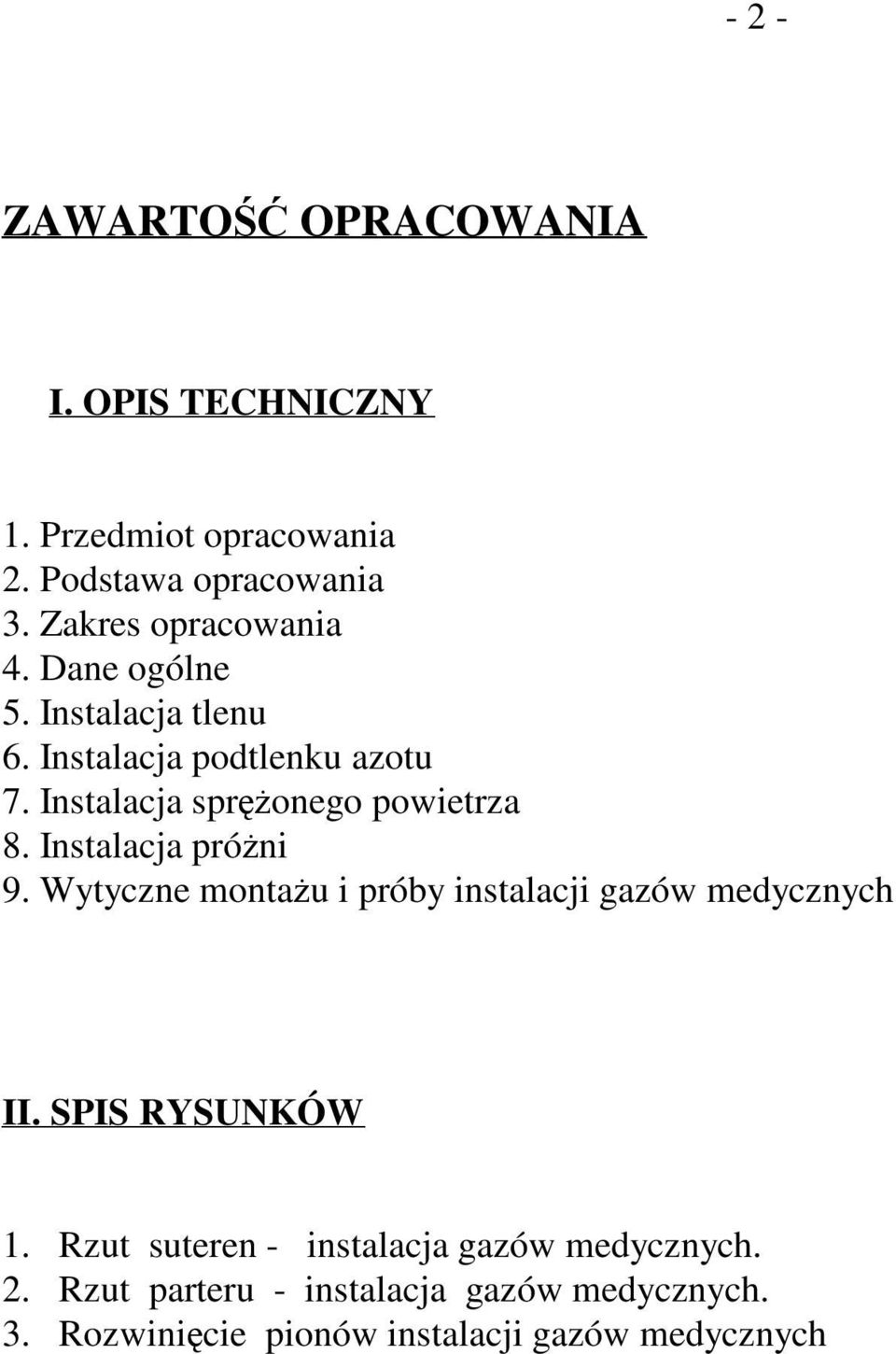

2 - 2 - ZAWARTO OPRACOWANIA I. OPIS TECHNICZNY 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Dane ogólne 5. Instalacja tlenu 6. Instalacja podtlenku azotu 7. Instalacja spronego powietrza 8. Instalacja próni 9. Wytyczne montau i próby instalacji gazów medycznych II. SPIS RYSUNKÓW 1. Rzut suteren - instalacja gazów medycznych. 2. Rzut parteru - instalacja gazów medycznych. 3. Rozwinicie pionów instalacji gazów medycznych

3 - 3 - I. OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest Projekt budowlany Modernizacji Samodzielnego Publicznego Szpitala Klinicznego Nr 1 w Szczecinie - Budynek główny szpitala - cz E - Szpitalny Oddział Ratunkowy z Ogóln izb przyj - Instalacja gazów medycznych. 2. Podstawa opracowania - Zlecenie Inwestora - Projekt budowlany - architektura - Projekt technologiczny 3. Zakres opracowania Opracowanie obejmuje projekt instalacji tlenu, podtlenku azotu, próni i spronego powietrza w projektowanym oddziale ratunkowym z ogóln izb przyj. 4. Dane ogólne Aktualnie budynek szpitala wyposaony jest w instalacj gazów medycznych. Rozprowadzenie istniejcej instalacji pod stropem korytarza komunikacyjnego na poziomie suteren. 5. Instalacja tlenu ródłem tlenu dla potrzeb projektowanego oddziału ratunkowego bdzie istniejca instalacja tlenu przebiegajca pod stropem korytarza komunikacyjnego na poziomie suteren. Rozprowadzenie tlenu pod stropem projektowanych suteren. Tlen gazowy dostarczany bdzie jednym pionem z suteren na parter. Tlen dostarczany bedzie do sal operacyjnych, resustycacyjno - zabiegowych i pokoi łókowych. Rozprowadzenie tlenu po kondygnacjach po cianach korytarzy pod stropem w tynku. Tras projektowanych rurocigów przedstawiono na rysunku nr 1 i 2. Pion prowadzony bdzie w tynku. Odcinki poziome instalacji tlenowej naley układa ze spadkiem przewodu min. 4 %0 w kierunku przepływu tlenu. Instalacj zaprojektowano z rur miedzianych w gatunku M2R wg PN - 77/ H z miedzi odtlenionej dostosowanej dla potrzeb instalacji gazów medycznych. Połczenie przewodów lutem twardym. Przejcie rurocigów przez przegrody budowlane w tulejach ochronnych z PCV. Jako punkty pobory zastosowano cienne punkty poboru gazów umieszczony pod tynkiem, tablice poboru gazów typ TPG, zestawy przyłókowe produkcji FAMOR S.A. w Bydgoszczy, zestawy nadłókowe LINEA produkcji DRAGER oraz kolumny anestezjologiczne i chirurgiczne produkcji DRAGER.

4 Instalacja podtlenku azotu ródłem podtlenku azotu dla potrzeb projektowanego oddziału ratunkowego bdzie istniejca instalacja podtlenku azotu przebiegajca pod stropem korytarza komunikacyjnego na poziomie suteren. Rozprowadzenie podtlenku azotu tak jak instalacji tlenu pod stropem projektowanych suteren. Podtlenek azotu dostarczany bedzie do sal operacyjnych i resustycacyjno- zabiegowychych. Rozprowadzenie podtlenku azotu tak jak instalacjii tlenu pod stropem suteren po cianach korytarzy w tynku. Tras projektowanych rurocigów przedstawiono na rysunku nr 1 i 2. Odcinki poziome instalacji podtlenku azotu naley układa ze spadkiem przewodu min. 4 %0 w kierunku przepływu tlenu. Instalacj zaprojektowano z rur miedzianych w gatunku M2R wg PN - 77/ H z miedzi odtlenionej dostosowanej dla potrzeb instalacji gazów medycznych. Połczenie przewodów lutem twardym. Przejcie rurocigów przez przegrody budowlane w tulejach ochronnych z PCV. Jako punkty pobory zastosowano cienne punkty poboru gazów umieszczony pod tynkiem, tablice poboru gazów typ TPG oraz kolumny anestezjologiczne i chirurgiczne produkcji DRAGER. Od tablic poboru gazów oraz kolumn anestezjologicznych i chirurgicznych zaprojektowano odcigi gazów medycznych z wyprowadzeniem nad dach budynku. 7. Instalacja spronego poeietrza ródłem spronego powietrza dla potrzeb projektowanego oddziału ratunkowego bdzie istniejca instalacja spronego powietrza przebiegajca pod stropem korytarza komunikacyjnego na poziomie suteren. Rozprowadzenie spronego powietrza pod stropem projektowanych suteren. Sprone powietrze dostarczane bdzie jednym pionem z suteren na parter. Sprone powietrze dostarczane bedzie do sal operacyjnych, resustycacyjno - zabiegowych i pokoi łókowych. Rozprowadzenie spronego powietrza po kondygnacjach po cianach korytarzy pod stropem w tynku. Tras projektowanych rurocigów przedstawiono na rysunku nr 1 i 2. Pion prowadzony bdzie w tynku. Odcinki poziome instalacji spronego powietrza naley układa ze spadkiem przewodu min. 4 %0 w kierunku przepływu gazu. Instalacj zaprojektowano z rur miedzianych w gatunku M2R wg PN - 77/ H z miedzi odtlenionej dostosowanej dla potrzeb instalacji gazów medycznych. Połczenie przewodów lutem twardym. Przejcie rurocigów przez przegrody budowlane w tulejach ochronnych z PCV. Jako punkty pobory zastosowano cienne punkty poboru gazów umieszczony pod tynkiem, tablice poboru gazów typ TPG, zestawy przyłókowe produkcji FAMOR S.A. w Bydgoszczy, zestawy nadłókowe LINEA produkcji DRAGER oraz kolumny anestezjologiczne i chirurgiczne produkcji DRAGER. 8. Instalacja próni ródłem próni dla potrzeb projektowanego oddzału ratunkowego bdzie istniejca instalacja próni przebiegajca pod stropem korytarza komunikacyjnego na poziomie suteren. Rozprowadzenie prózni pod stropem projektowanych suteren. Próznia dostarczana bdzie jednym pionem z suteren na parter. Prónia dostarczana bedzie do sal operacyjnych, resustycacyjno - zabiegowych i pokoi łókowych. Rozprowadzenie próni po kondygnacjach po cianach korytarzy pod stropem w tynku. Tras projektowanych rurocigów przedstawiono na rysunku nr 1 i 2. Pion

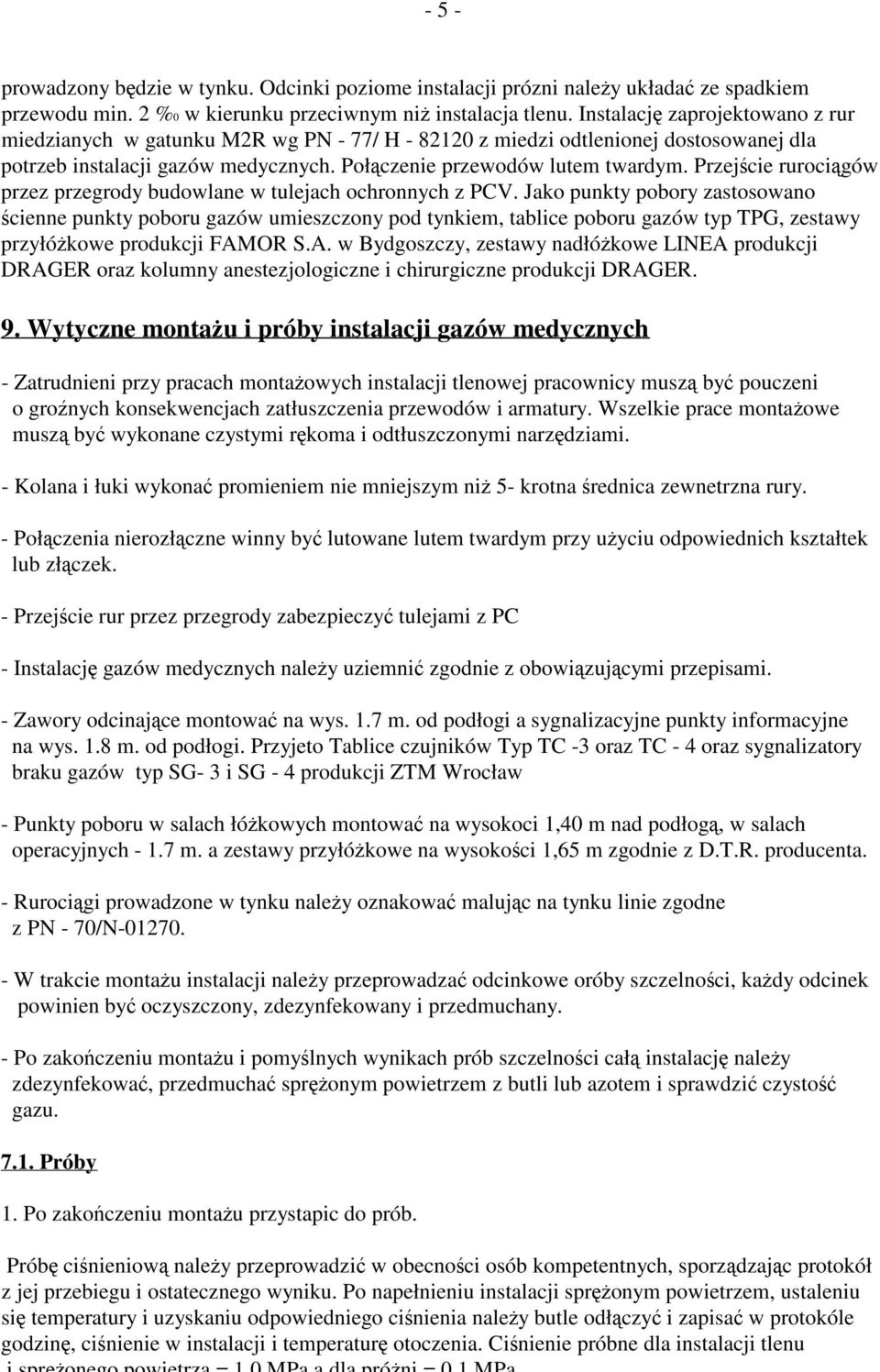

5 - 5 - prowadzony bdzie w tynku. Odcinki poziome instalacji prózni naley układa ze spadkiem przewodu min. 2 %0 w kierunku przeciwnym ni instalacja tlenu. Instalacj zaprojektowano z rur miedzianych w gatunku M2R wg PN - 77/ H z miedzi odtlenionej dostosowanej dla potrzeb instalacji gazów medycznych. Połczenie przewodów lutem twardym. Przejcie rurocigów przez przegrody budowlane w tulejach ochronnych z PCV. Jako punkty pobory zastosowano cienne punkty poboru gazów umieszczony pod tynkiem, tablice poboru gazów typ TPG, zestawy przyłókowe produkcji FAMOR S.A. w Bydgoszczy, zestawy nadłókowe LINEA produkcji DRAGER oraz kolumny anestezjologiczne i chirurgiczne produkcji DRAGER. 9. Wytyczne montau i próby instalacji gazów medycznych - Zatrudnieni przy pracach montaowych instalacji tlenowej pracownicy musz by pouczeni o gronych konsekwencjach zatłuszczenia przewodów i armatury. Wszelkie prace montaowe musz by wykonane czystymi rkoma i odtłuszczonymi narzdziami. - Kolana i łuki wykona promieniem nie mniejszym ni 5- krotna rednica zewnetrzna rury. - Połczenia nierozłczne winny by lutowane lutem twardym przy uyciu odpowiednich kształtek lub złczek. - Przejcie rur przez przegrody zabezpieczy tulejami z PC - Instalacj gazów medycznych naley uziemni zgodnie z obowizujcymi przepisami. - Zawory odcinajce montowa na wys. 1.7 m. od podłogi a sygnalizacyjne punkty informacyjne na wys. 1.8 m. od podłogi. Przyjeto Tablice czujników Typ TC -3 oraz TC - 4 oraz sygnalizatory braku gazów typ SG- 3 i SG - 4 produkcji ZTM Wrocław - Punkty poboru w salach łókowych montowa na wysokoci 1,40 m nad podłog, w salach operacyjnych m. a zestawy przyłókowe na wysokoci 1,65 m zgodnie z D.T.R. producenta. - Rurocigi prowadzone w tynku naley oznakowa malujc na tynku linie zgodne z PN - 70/N W trakcie montau instalacji naley przeprowadza odcinkowe oróby szczelnoci, kady odcinek powinien by oczyszczony, zdezynfekowany i przedmuchany. - Po zakoczeniu montau i pomylnych wynikach prób szczelnoci cał instalacj naley zdezynfekowa, przedmucha spronym powietrzem z butli lub azotem i sprawdzi czysto gazu Próby 1. Po zakoczeniu montau przystapic do prób. Prób cinieniow naley przeprowadzi w obecnoci osób kompetentnych, sporzdzajc protokół z jej przebiegu i ostatecznego wyniku. Po napełnieniu instalacji spronym powietrzem, ustaleniu si temperatury i uzyskaniu odpowiedniego cinienia naley butle odłczy i zapisa w protokóle godzin, cinienie w instalacji i temperatur otoczenia. Cinienie próbne dla instalacji tlenu

6 Instalacj mona uzna za szczeln jezeli po 24 godz. manometry nie wyka spadku cinienia poza ewentualn odchyłk wynikajc z rónicy temperatur. 3. Przekazujc instalacj uytkownikowi naley pozostawi j pod cinieniem roboczym. Uwaga: Instalacja i rurocigi gazów medycznych musz posiada atesty dopuszczajce do stosowania w słubie zdrowia, wzgldnie uzyska zgod Wojewódzkiej Inspekcji Sanitarnej na uyty sprzt i materiał. Opracował mgr in. Bogdan Tołkacz.
