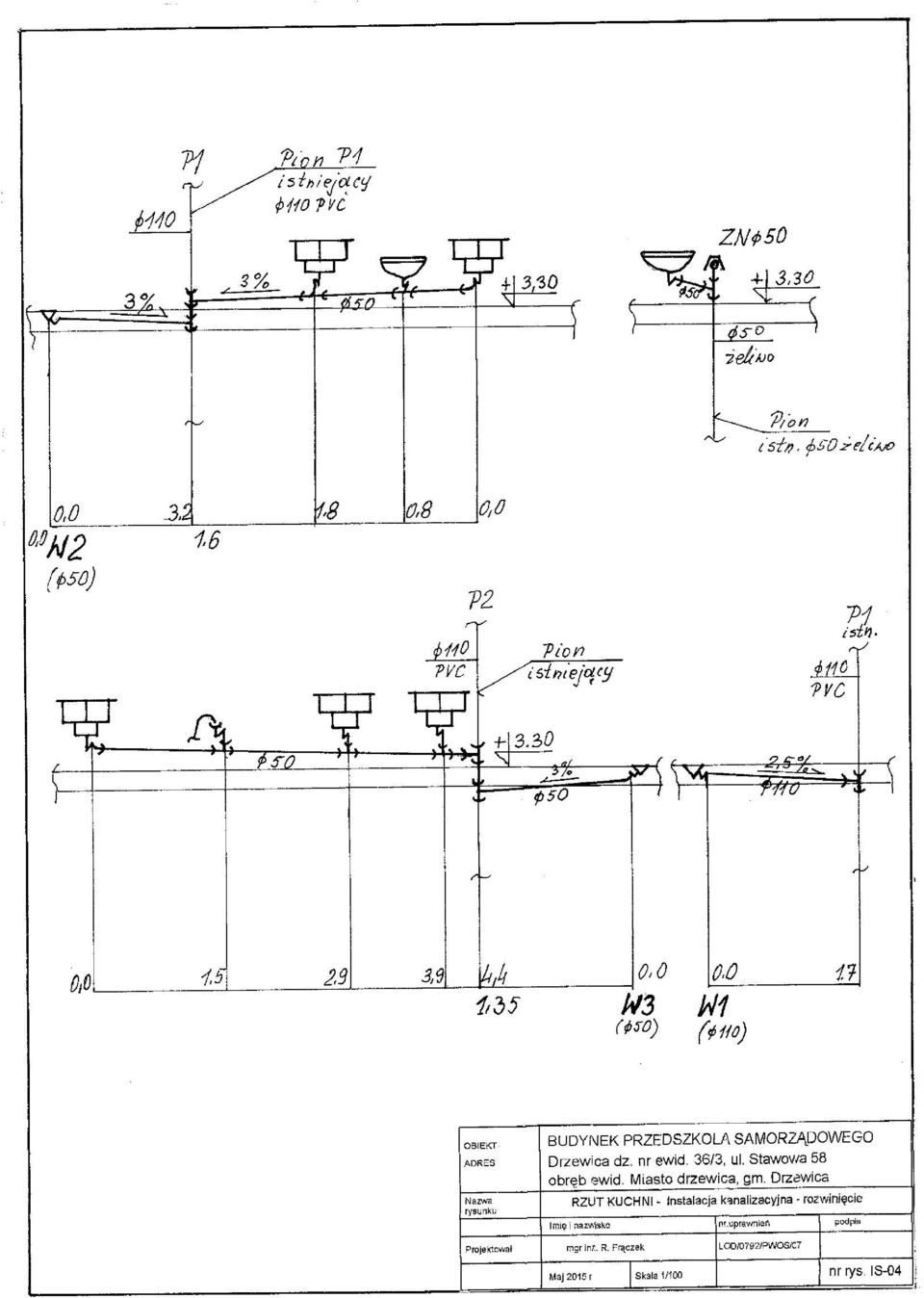

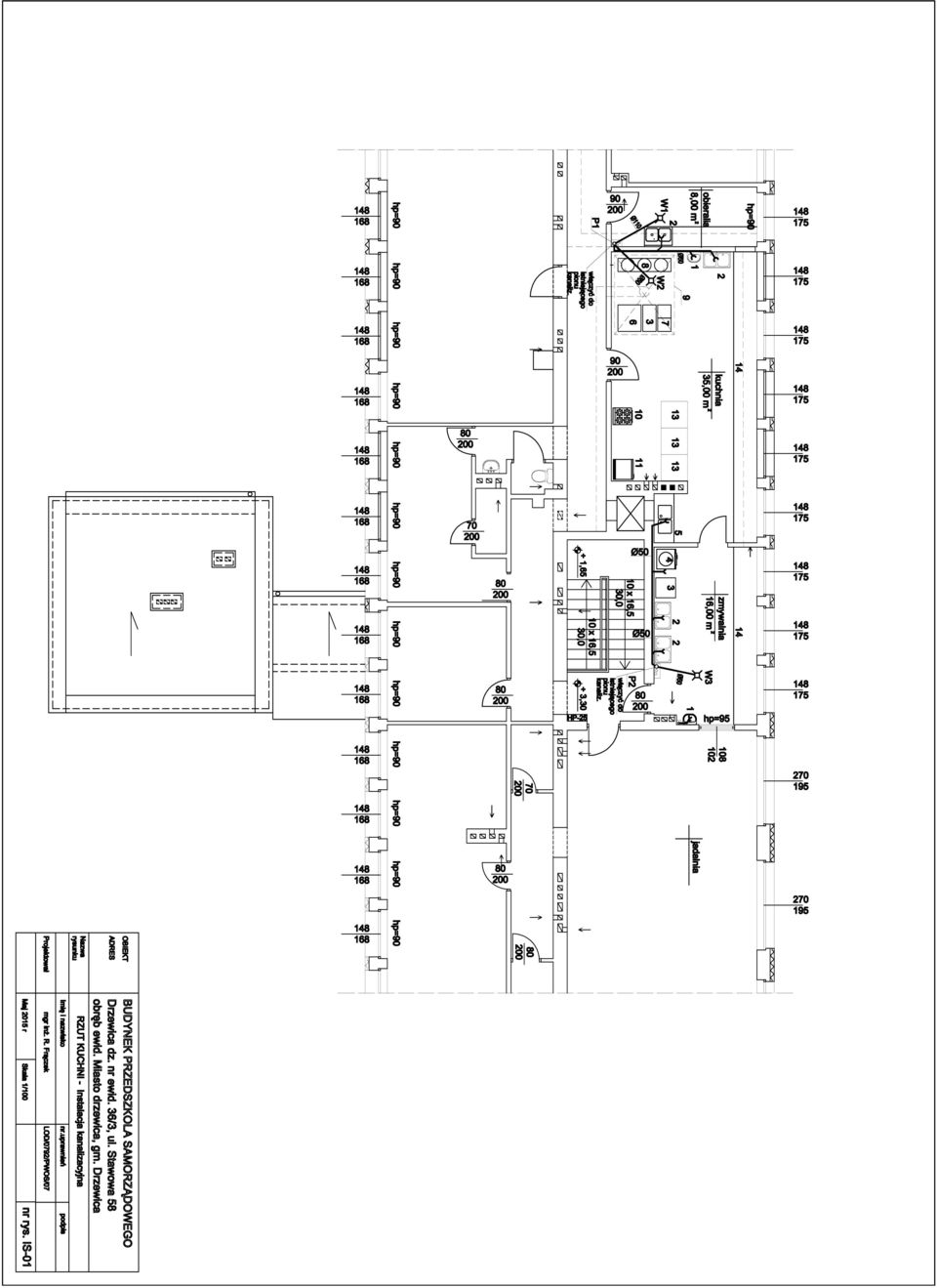

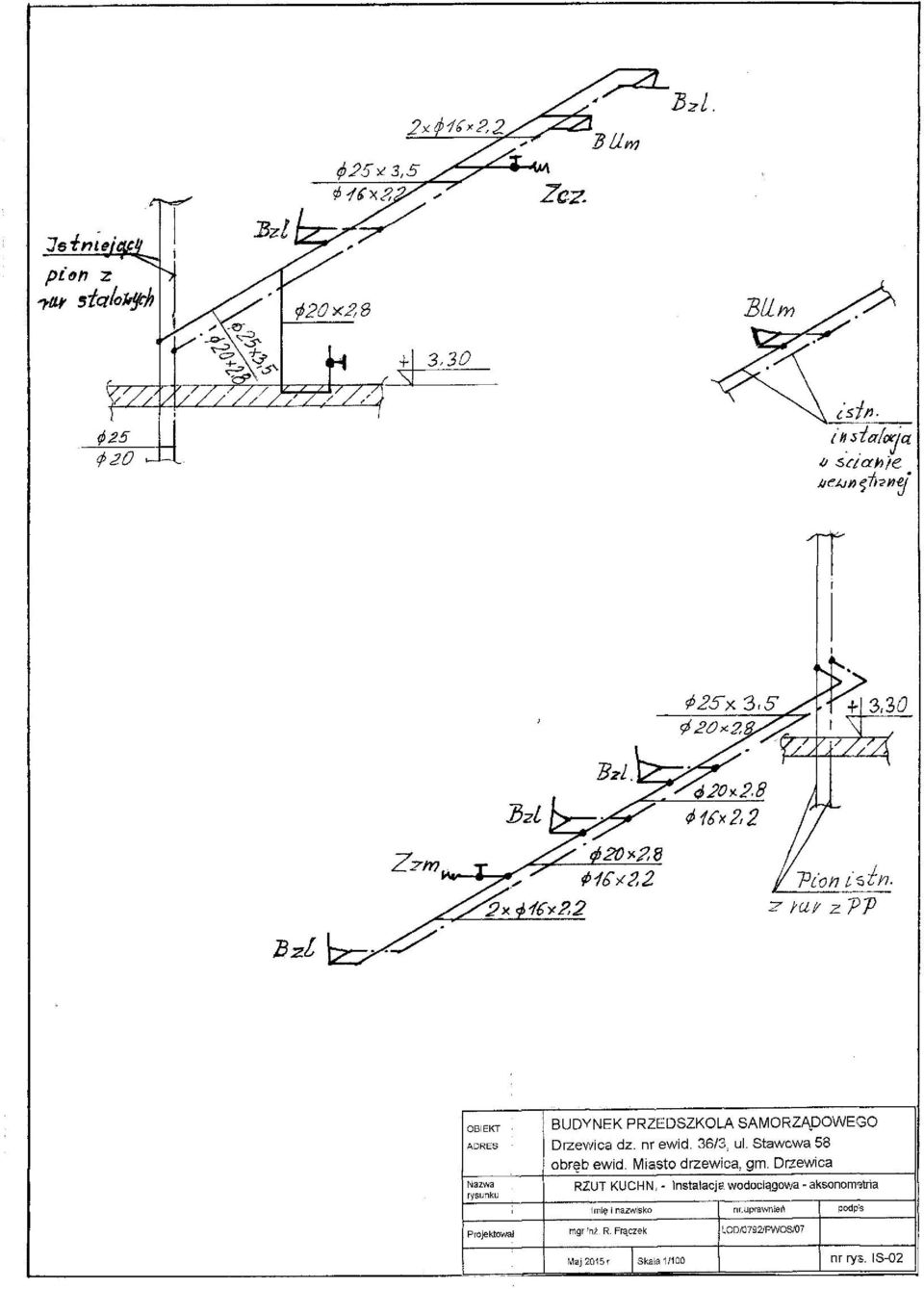

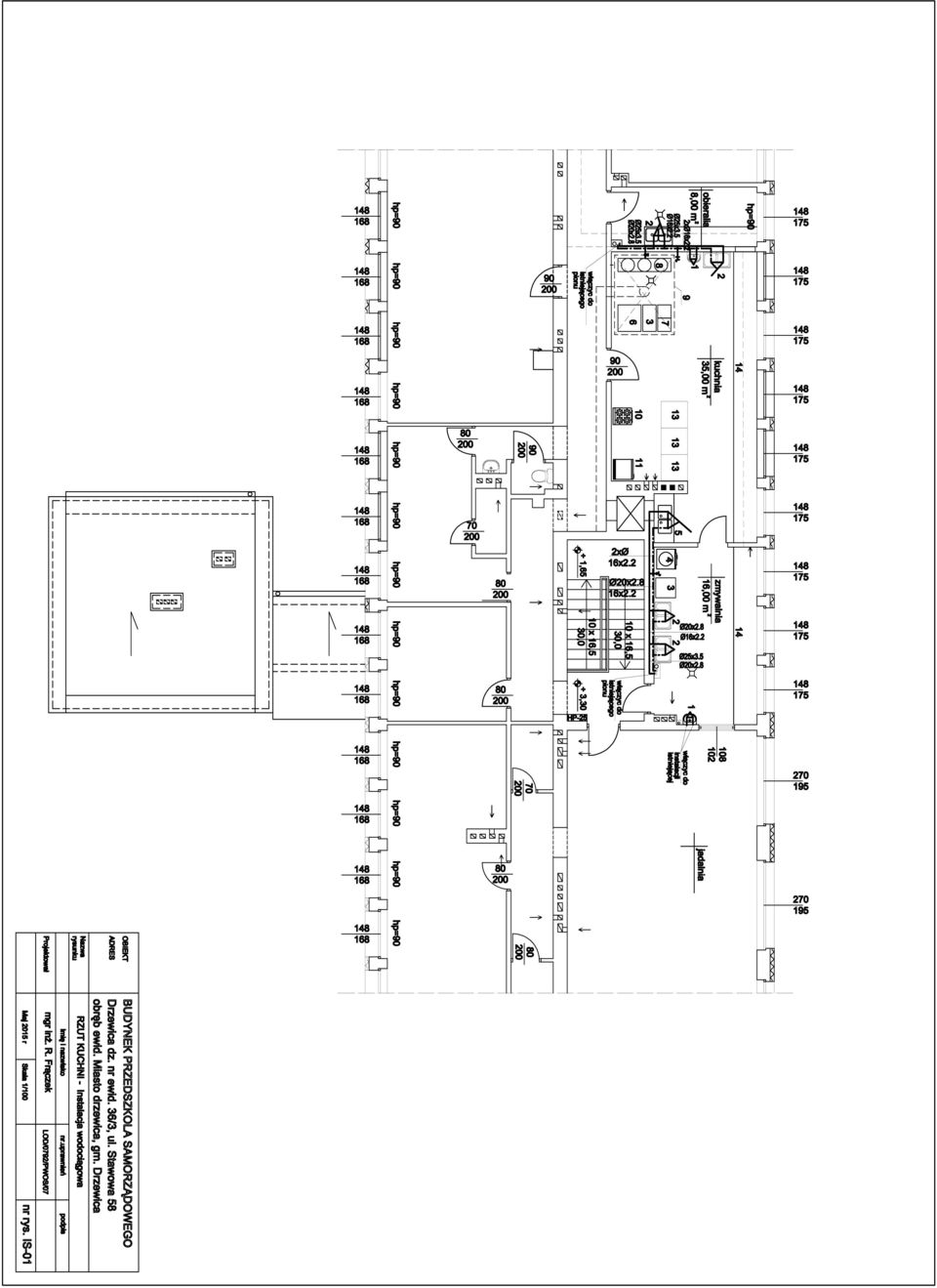

1 PROJEKT BUDOWLANY INSTALACJI WOD-KAN. INWESTOR - URZD GMINY I MIASTA W DZREWICY Ul. St. Staszica 22, Drzewica NAZWA INWESTYCJI - Remont kuchni z zapleczem, w budynku Przedszkola Samorzdowego w Drzewicy ADRES - Drzewica, ul. Stawowa 58, Drzewica TEMAT - INSTALACJA WOD-KAN. DATA - Czerwiec 2015r. Projektował: mgr in. R. Frczek upr. budowl LOD/0792/PWOS/07 Zawarto projektu : 1. Strona tytułowa str Opis techniczny instalacji wod-kan.. str Instalacja wodocigowa rzut kuchni rys. IS-01 str Instalacja wodocigowa - aksonometria rys. IS-02 str Instalacja kanalizacji sanitarnej - rzut kuchni rys. IS-03 str.6 6. Instalacja kanalizacji sanitarnej - rozwinicie rys. IS-04 str.7

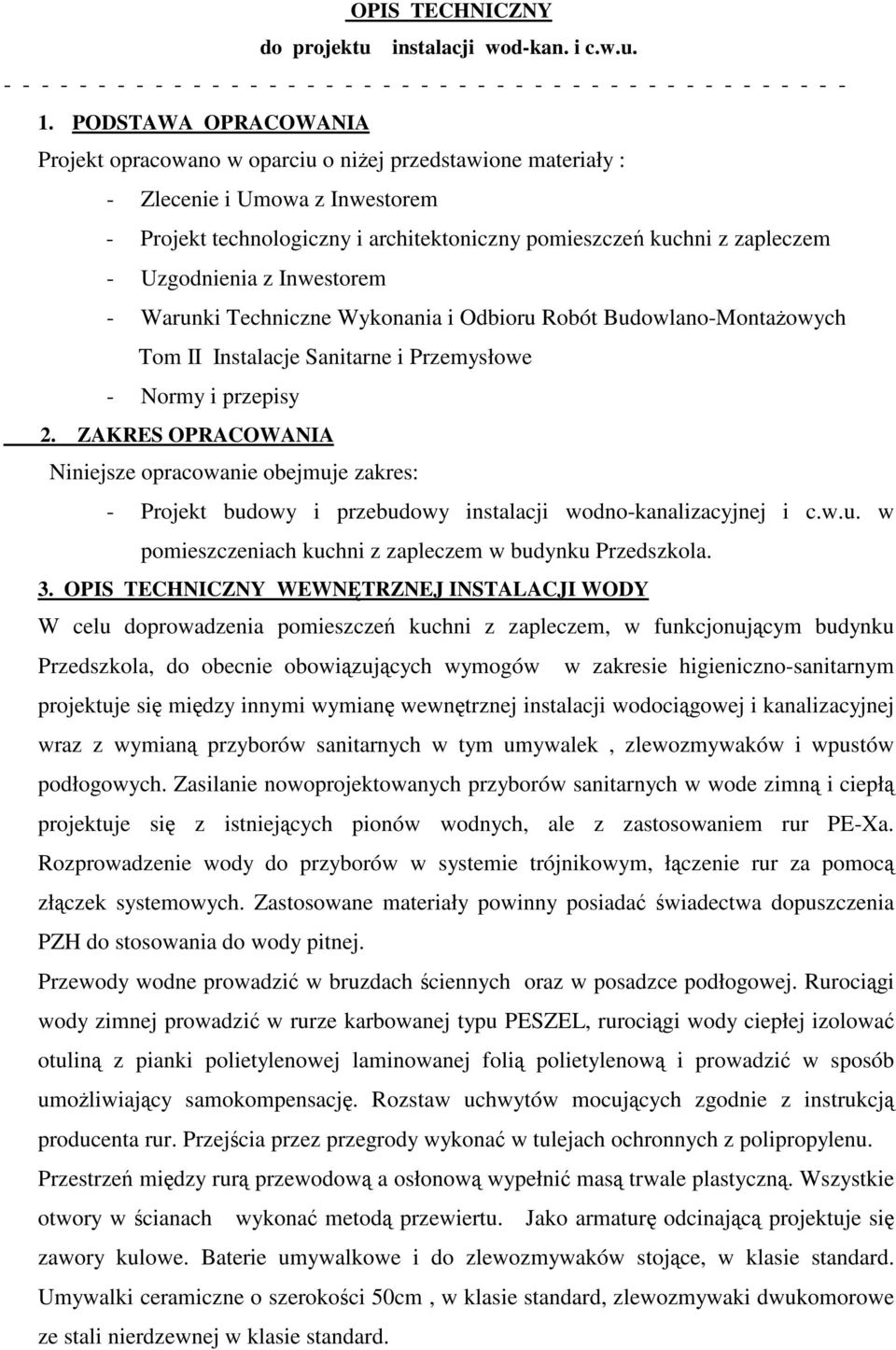

2 OPIS TECHNICZNY do projektu instalacji wod-kan. i c.w.u PODSTAWA OPRACOWANIA Projekt opracowano w oparciu o niej przedstawione materiały : - Zlecenie i Umowa z Inwestorem - Projekt technologiczny i architektoniczny pomieszcze kuchni z zapleczem - Uzgodnienia z Inwestorem - Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montaowych Tom II Instalacje Sanitarne i Przemysłowe - Normy i przepisy 2. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje zakres: - Projekt budowy i przebudowy instalacji wodno-kanalizacyjnej i c.w.u. w pomieszczeniach kuchni z zapleczem w budynku Przedszkola. 3. OPIS TECHNICZNY WEWNTRZNEJ INSTALACJI WODY W celu doprowadzenia pomieszcze kuchni z zapleczem, w funkcjonujcym budynku Przedszkola, do obecnie obowizujcych wymogów w zakresie higieniczno-sanitarnym projektuje si midzy innymi wymian wewntrznej instalacji wodocigowej i kanalizacyjnej wraz z wymian przyborów sanitarnych w tym umywalek, zlewozmywaków i wpustów podłogowych. Zasilanie nowoprojektowanych przyborów sanitarnych w wode zimn i ciepł projektuje si z istniejcych pionów wodnych, ale z zastosowaniem rur PE-Xa. Rozprowadzenie wody do przyborów w systemie trójnikowym, łczenie rur za pomoc złczek systemowych. Zastosowane materiały powinny posiada wiadectwa dopuszczenia PZH do stosowania do wody pitnej. Przewody wodne prowadzi w bruzdach ciennych oraz w posadzce podłogowej. Rurocigi wody zimnej prowadzi w rurze karbowanej typu PESZEL, rurocigi wody ciepłej izolowa otulin z pianki polietylenowej laminowanej foli polietylenow i prowadzi w sposób umoliwiajcy samokompensacj. Rozstaw uchwytów mocujcych zgodnie z instrukcj producenta rur. Przejcia przez przegrody wykona w tulejach ochronnych z polipropylenu. Przestrze midzy rur przewodow a osłonow wypełni mas trwale plastyczn. Wszystkie otwory w cianach wykona metod przewiertu. Jako armatur odcinajc projektuje si zawory kulowe. Baterie umywalkowe i do zlewozmywaków stojce, w klasie standard. Umywalki ceramiczne o szerokoci 50cm, w klasie standard, zlewozmywaki dwukomorowe ze stali nierdzewnej w klasie standard.

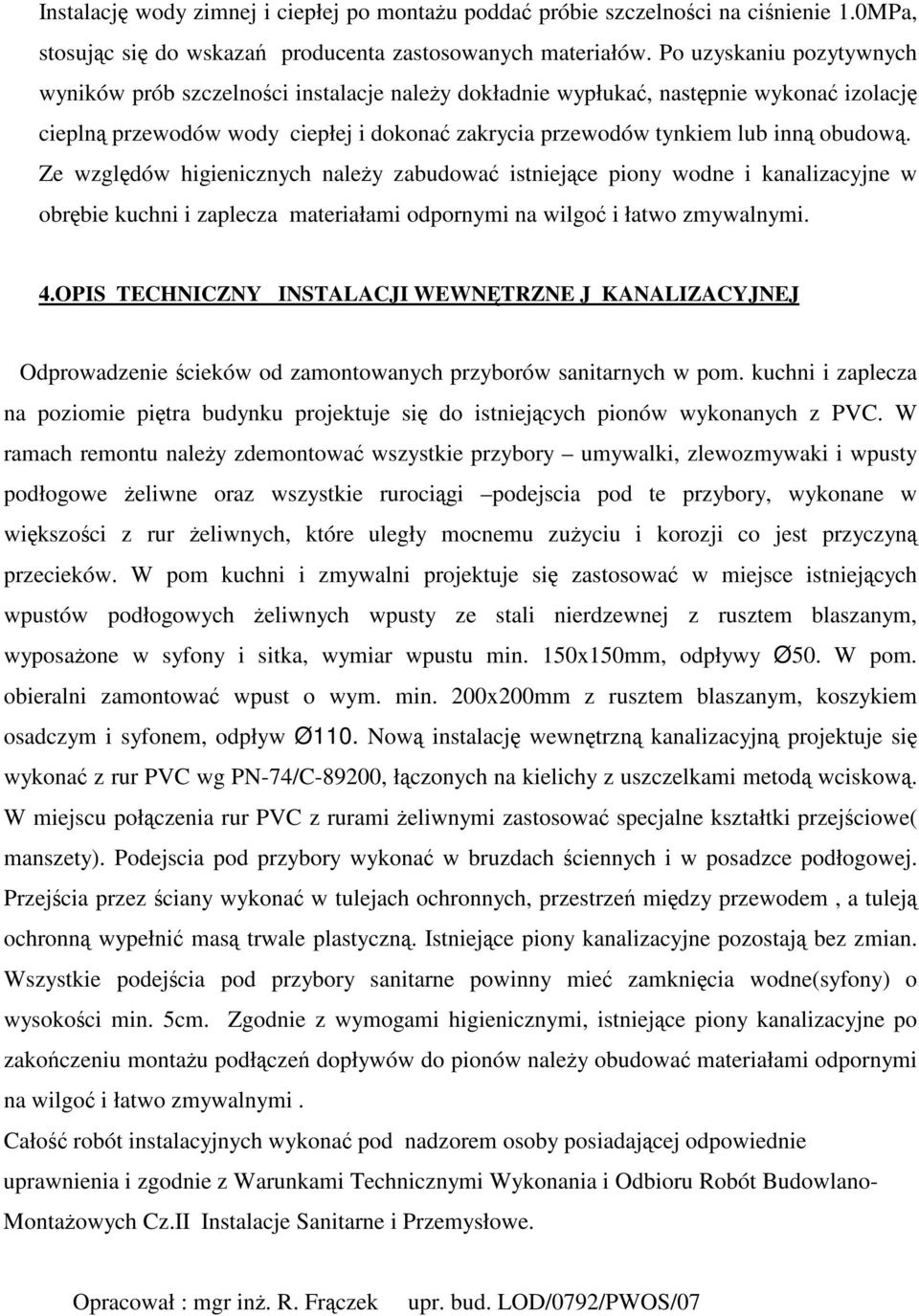

3 Instalacj wody zimnej i ciepłej po montau podda próbie szczelnoci na cinienie 1.0MPa, stosujc si do wskaza producenta zastosowanych materiałów. Po uzyskaniu pozytywnych wyników prób szczelnoci instalacje naley dokładnie wypłuka, nastpnie wykona izolacj ciepln przewodów wody ciepłej i dokona zakrycia przewodów tynkiem lub inn obudow. Ze wzgldów higienicznych naley zabudowa istniejce piony wodne i kanalizacyjne w obrbie kuchni i zaplecza materiałami odpornymi na wilgo i łatwo zmywalnymi. 4.OPIS TECHNICZNY INSTALACJI WEWNTRZNE J KANALIZACYJNEJ Odprowadzenie cieków od zamontowanych przyborów sanitarnych w pom. kuchni i zaplecza na poziomie pitra budynku projektuje si do istniejcych pionów wykonanych z PVC. W ramach remontu naley zdemontowa wszystkie przybory umywalki, zlewozmywaki i wpusty podłogowe eliwne oraz wszystkie rurocigi podejscia pod te przybory, wykonane w wikszoci z rur eliwnych, które uległy mocnemu zuyciu i korozji co jest przyczyn przecieków. W pom kuchni i zmywalni projektuje si zastosowa w miejsce istniejcych wpustów podłogowych eliwnych wpusty ze stali nierdzewnej z rusztem blaszanym, wyposaone w syfony i sitka, wymiar wpustu min. 150x150mm, odpływy Ø50. W pom. obieralni zamontowa wpust o wym. min. 200x200mm z rusztem blaszanym, koszykiem osadczym i syfonem, odpływ Ø110. Now instalacj wewntrzn kanalizacyjn projektuje si wykona z rur PVC wg PN-74/C-89200, łczonych na kielichy z uszczelkami metod wciskow. W miejscu połczenia rur PVC z rurami eliwnymi zastosowa specjalne kształtki przejciowe( manszety). Podejscia pod przybory wykona w bruzdach ciennych i w posadzce podłogowej. Przejcia przez ciany wykona w tulejach ochronnych, przestrze midzy przewodem, a tulej ochronn wypełni mas trwale plastyczn. Istniejce piony kanalizacyjne pozostaj bez zmian. Wszystkie podejcia pod przybory sanitarne powinny mie zamknicia wodne(syfony) o wysokoci min. 5cm. Zgodnie z wymogami higienicznymi, istniejce piony kanalizacyjne po zakoczeniu montau podłcze dopływów do pionów naley obudowa materiałami odpornymi na wilgo i łatwo zmywalnymi. Cało robót instalacyjnych wykona pod nadzorem osoby posiadajcej odpowiednie uprawnienia i zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montaowych Cz.II Instalacje Sanitarne i Przemysłowe. Opracował : mgr in. R. Frczek upr. bud. LOD/0792/PWOS/07
