PROJEKT BUDOWLANY. ul. M. Skłodowskiej - Curie Toruń. SANITARNA Instalacja gazów technicznych. Funkcja Imię i nazwisko Podpis

Transkrypt

1 PROJEKT BUDOWLANY Nazwa obiektu: technicznym z laboratorium, Toruń Adres: Toruń Branża - Zadanie: SANITARNA Instalacja gazów Inwestor: Barwników w Toruniu Toruń OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO: Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz.U. z 2006r. Nr 156, poz. 1118, z późn. Zm) zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu któremu ma służyć. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość zamieszczonych danych. Funkcja Imię i nazwisko Podpis Projektant: mgr inż. Grzegorz Robionek KUP/0152/POOS/09 Sprawdzający: mgr inż. Kazimierz Robionek ZP.I.7342/73/TO/98 Data: Listopad 2013 Wszelkie prawa zastrzeżone. Wykorzystanie tylko do celów inwestycji, której dotyczy. Opracowanie nie może być powielane lub udostępniane osobom trzecim bez pisemnej zgody Projwent. EGZ PROJ

2 Strona: 2 1. Opis techniczny ZAWARTOŚĆ OPRACOWANIA 1 Podstawa opracowania Zasadnicze przepisy i materiały do projektowania Przedmiot i zakres opracowania Rozwiązania projektowe Instalacja gazów Zakres opracowania Przewody Próba szczelności Szafa zewnętrzna dla butli gazów Uwagi końcowe Dokumenty formalno - prawne 3. Rysunki Lp Nr 01 Nr 02 Nr 03 Nr 04 Nazwa Rzut piwnicy instalacja gazów Rzut parteru instalacja gazów Rozwinięcie instalacja gazów Schemat fundamentu pod szafę gazów

3 Strona: 3 OPIS TECHNICZNY do projektu budowlanego na wykonanie instalacji gazów w ramach zadania technicznym z laboratorium, Instytutu Inżynierii Materiałów Polimerowych i Barwników przy M. Skłodowskiej - Curie 55, Toruń 1 Podstawa opracowania. Zlecenie Inwestora Barwników w Toruniu, Toruń, Architektura budynku Uzgodnienia z Inwestorem wytyczne przekazane przez użytkownika obiektu Katalogi urządzeń wydane przez producentów Obowiązujące przepisy i normy 2 Zasadnicze przepisy i materiały do projektowania. Dz. U. Nr 75 poz. 690 z dnia r. Rozporządzenie Ministra Infrastruktury w sprawie warunków, jakimi powinny odpowiadać budynki i ich usytuowanie. 3 Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest projekt instalacji gazów od butli gazów zlokalizowanych w projektowanej zadaszonej wiacie zlokalizowanej przy istniejącym budynku technicznym z laboratorium. W zakres opracowania zalicza się: montaż szafy zewnętrznej typu DENIOS na 6 butli gazowych zlokalizowanej przy istniejącym budynku technicznym z laboratorium, wykonanie instalacji gazów : tlenu technicznego, helu, dwutlenku węgla, tlenu oraz azotu, montaż reduktorów gazów I-go stopnia na instalacji zlokalizowanej w zewnętrznej szafie, zakończenie poszczególnych instalacji gazów na parterze zaworami odcinającymi, oraz reduktorami II-go stopnia, 4 Rozwiązania projektowe. 4.1 Instalacja gazów Zakres opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany instalacji gazów od butli gazowych zlokalizowanych na zewnątrz budynku w szafie zewnętrznej typu DENIOS na 6 butli gazowych do zakończenia poszczególnych instalacji reduktorem II stopnia oraz zaworem odcinającym. W projektowanej szafie na butle gazowej na instalacji gazów należy zainstalować reduktory gazowe I-go stopnia. Zastosowane reduktory I-go stopnia muszą być przystosowane do pracy z gazami technicznymi. Opracowanie obejmuje instalację gazów takich jak: tlen techniczny, hel, dwutlenek węgla, tlen, azot Instalację rozprowadzającą gazy techniczne zaprojektowano pod stropem piwnicy. Instalację gazów zlokalizowana na parterze budynku należy zakończyć na wysokości ok 0,5 m nad posadzką. Instalację należy zakończyć zaworami odcinającymi oraz reduktorami gazowymi II-go stopnia. Zastosowane reduktory II-go stopnia muszą być przystosowane do pracy z gazami technicznymi.

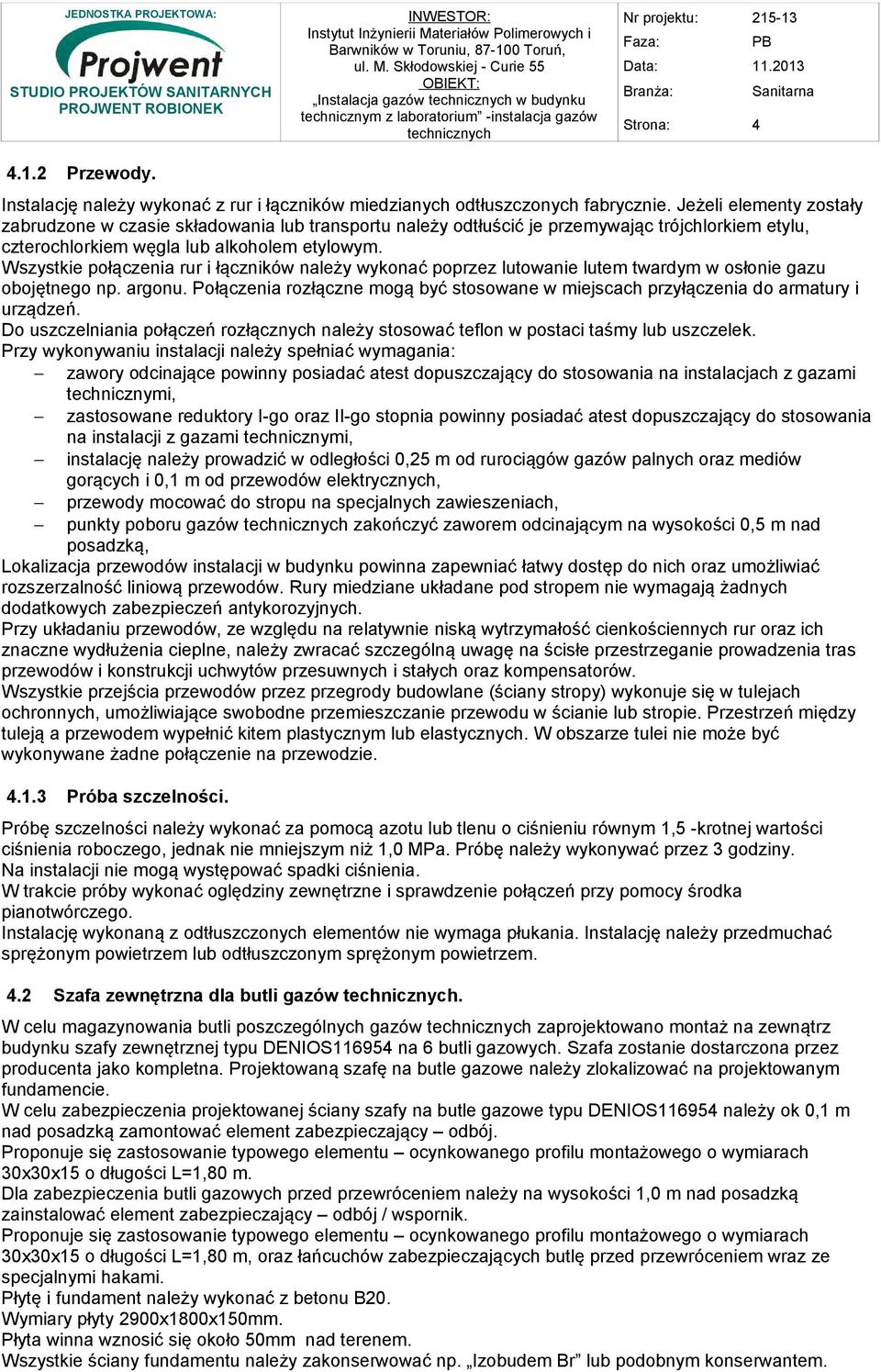

4 Strona: Przewody. Instalację należy wykonać z rur i łączników miedzianych odtłuszczonych fabrycznie. Jeżeli elementy zostały zabrudzone w czasie składowania lub transportu należy odtłuścić je przemywając trójchlorkiem etylu, czterochlorkiem węgla lub alkoholem etylowym. Wszystkie połączenia rur i łączników należy wykonać poprzez lutowanie lutem twardym w osłonie gazu obojętnego np. argonu. Połączenia rozłączne mogą być stosowane w miejscach przyłączenia do armatury i urządzeń. Do uszczelniania połączeń rozłącznych należy stosować teflon w postaci taśmy lub uszczelek. Przy wykonywaniu instalacji należy spełniać wymagania: zawory odcinające powinny posiadać atest dopuszczający do stosowania na instalacjach z gazami technicznymi, zastosowane reduktory I-go oraz II-go stopnia powinny posiadać atest dopuszczający do stosowania na instalacji z gazami technicznymi, instalację należy prowadzić w odległości 0,25 m od rurociągów gazów palnych oraz mediów gorących i 0,1 m od przewodów elektrycznych, przewody mocować do stropu na specjalnych zawieszeniach, punkty poboru gazów zakończyć zaworem odcinającym na wysokości 0,5 m nad posadzką, Lokalizacja przewodów instalacji w budynku powinna zapewniać łatwy dostęp do nich oraz umożliwiać rozszerzalność liniową przewodów. Rury miedziane układane pod stropem nie wymagają żadnych dodatkowych zabezpieczeń antykorozyjnych. Przy układaniu przewodów, ze względu na relatywnie niską wytrzymałość cienkościennych rur oraz ich znaczne wydłużenia cieplne, należy zwracać szczególną uwagę na ścisłe przestrzeganie prowadzenia tras przewodów i konstrukcji uchwytów przesuwnych i stałych oraz kompensatorów. Wszystkie przejścia przewodów przez przegrody budowlane (ściany stropy) wykonuje się w tulejach ochronnych, umożliwiające swobodne przemieszczanie przewodu w ścianie lub stropie. Przestrzeń między tuleją a przewodem wypełnić kitem plastycznym lub elastycznych. W obszarze tulei nie może być wykonywane żadne połączenie na przewodzie Próba szczelności. Próbę szczelności należy wykonać za pomocą azotu lub tlenu o ciśnieniu równym 1,5 -krotnej wartości ciśnienia roboczego, jednak nie mniejszym niż 1,0 MPa. Próbę należy wykonywać przez 3 godziny. Na instalacji nie mogą występować spadki ciśnienia. W trakcie próby wykonać oględziny zewnętrzne i sprawdzenie połączeń przy pomocy środka pianotwórczego. Instalację wykonaną z odtłuszczonych elementów nie wymaga płukania. Instalację należy przedmuchać sprężonym powietrzem lub odtłuszczonym sprężonym powietrzem. 4.2 Szafa zewnętrzna dla butli gazów. W celu magazynowania butli poszczególnych gazów zaprojektowano montaż na zewnątrz budynku szafy zewnętrznej typu DENIOS na 6 butli gazowych. Szafa zostanie dostarczona przez producenta jako kompletna. Projektowaną szafę na butle gazowe należy zlokalizować na projektowanym fundamencie. W celu zabezpieczenia projektowanej ściany szafy na butle gazowe typu DENIOS należy ok 0,1 m nad posadzką zamontować element zabezpieczający odbój. Proponuje się zastosowanie typowego elementu ocynkowanego profilu montażowego o wymiarach 30x30x15 o długości L=1,80 m. Dla zabezpieczenia butli gazowych przed przewróceniem należy na wysokości 1,0 m nad posadzką zainstalować element zabezpieczający odbój / wspornik. Proponuje się zastosowanie typowego elementu ocynkowanego profilu montażowego o wymiarach 30x30x15 o długości L=1,80 m, oraz łańcuchów zabezpieczających butlę przed przewróceniem wraz ze specjalnymi hakami. Płytę i fundament należy wykonać z betonu B20. Wymiary płyty 2900x1800x150mm. Płyta winna wznosić się około 50mm nad terenem. Wszystkie ściany fundamentu należy zakonserwować np. Izobudem Br lub podobnym konserwantem.

5 Strona: 5 Ściany pionowe smarować dwukrotnie np. Izobudem Br lub rozwiązania równoważne. Ściany poziome smarować dwukrotnie np. Izobudem Br lub rozwiązania równoważne + papa na lepiku asfaltowym. 5 Uwagi końcowe. Całość robót należy wykonać zgodnie z niniejszym projektem oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz. II Roboty instalacji sanitarnych i przemysłowych oraz zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych z dnia 3 listopada 1992r. w sprawie ochrony przeciwpożarowej budynków (Dz. U. nr 92. z dn r.) oraz Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków jakimi powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690). Podczas wykonywania robót należy przestrzegać przepisy BHP zgodnie z Rozp. MBiPMB z dn. 28 marca 1972r. (Dz. U. Nr 13 poz. 93) stosownie do prowadzonych robót. Dopuszcza się w realizacji inwestycji zastosowanie innych materiałów i urządzeń pod warunkiem zachowania wskazanych w projekcie parametrów oraz uzyskania akceptacji Projektanta i Inwestora. Za jakiekolwiek zmiany dokonane bez ich wiedzy, autorzy projektu nie ponoszą odpowiedzialności. Projekt chroniony jest Prawem Autorskim. Wszelkie zmiany i wykorzystanie projektu do innych celów niż inwestycja, której bezpośrednio on dotyczy, wymaga zgody autorów.

6 Strona: 6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA do projektu budowlanego na wykonanie instalacji gazów w ramach zadania technicznym z laboratorium, Instytutu Inżynierii Materiałów Polimerowych i Barwników przy M. Skłodowskiej - Curie 55, Toruń Nazwa i adres inwestycji: Wewnętrzna instalacja gazów Toruń Inwestor: Barwników w Toruniu, Toruń Projektant i sporządzający informację BIOZ: mgr inż. Grzegorz Robionek Uprawnienia budowlane bez ograniczeń do projektowania w specjalności sieci i instalacje sanitarne: KUP/0152/POOS/09 mgr inż. Kazimierz Robionek Uprawnienia budowlane bez ograniczeń do projektowania w specjalności sieci i instalacje sanitarne: ZP.I.7342/73/TO/98

7 Strona: 7 Dane ogólne Przedmiotem opracowania są dane informacyjne dotyczące bezpieczeństwa i ochrony zdrowia podczas realizacji i docelowego użytkowania wewnętrznej instalacji wentylacji. Zakres robót dla zamierzenia budowlanego Zakres robót obejmuje: montaż szafy zewnętrznej typu DENIOS na 6 butli gazowych, wykonanie wewnętrznej instalacji gazów, Instruktaż pracowników Kierownik budowy musi posiadać budowlane uprawnienia wykonawcze. Przed przystąpieniem do realizacji poszczególnych robót każdy pracownik musi odbyć szkolenie bhp na stanowisku pracy zgodnie z obowiązującymi przepisami. Do wykonywania prac należy zatrudnić osoby z odpowiednimi kwalifikacjami. Wyznaczyć bezpośredni nadzór nad pracami niebezpiecznymi. Instruktaż pracowników winien obejmować w szczególności: imienny podział pracy, kolejność wykonywania robót, wymagania pracowników przy poszczególnych czynnościach, zasady postępowania w przypadku wystąpienia bezpośredniego zagrożenia, konieczność stosowania środków ochrony indywidualnej. Elementy zagospodarowania działki, które stwarzają zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie działki Inwestora nie istnieją elementy zagospodarowania, które mogłyby stwarzać szczególne zagrożenie bezpieczeństwa i zdrowia ludzi. Przewidywane zagrożenia podczas realizacji robót budowlanych Prace prowadzić ze szczególną ostrożnością pod nadzorem użytkownika. Występujące materiały palne w pomieszczeniu w trakcie prowadzenia prac spawalniczych należy usunąć. Przewidywany czas realizacji obiektu wynosi 3 tygodnie Przewidywana dzienna liczba robotników max. 5 pracowników. Wydzielenie i oznakowanie budowy, dojazd, urządzenie i wyposażenie terenu Drogi dojazdowe istniejące. Zaplecze budowy na terenie działki Inwestora, urządzić zgodnie z obowiązującymi przepisami. Sposób przechowywania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych Do artykułów o pewnym stopniu niebezpieczeństwa używanych w trakcie budowy w określonych technologią ilościach można zaliczyć rozpuszczalniki, farby chlorokauczukowe, masa bitumiczna. Należy je przechowywać w magazynie zgodnie z zaleceniami producenta. Nie wolno dopuszczać do zanieczyszczenia powierzchni terenu materiałami chemicznymi jak farby, paliwo, smary itp. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Należy stosować ogólnodostępne informacje i instrukcje pisemne, które umożliwią szybki kontakt z odpowiednimi służbami, ewakuację na wypadek pożaru, awarii i innych zagrożeń. Użytkowanie budowli docelowe Należy przeprowadzać okresową ogólną kontrolę stanu technicznego urządzeń wynikającą z przepisów eksploatacji urządzeń i obiektu budowlanego. UWAGA! Projekt chroniony jest Prawem Autorskim. Wszelkie zmiany i wykorzystanie projektu do innych celów niż inwestycja, której bezpośrednio on dotyczy, wymaga zgody autorów. Za jakiekolwiek zmiany dokonane bez ich wiedzy, autorzy projektu nie ponoszą odpowiedzialności. Opracował

8 Strona: 8 2. Dokumenty formalno - prawne

9 Strona: 9
