Wytyczne. do standaryzacji przyłączy
|
|
- Irena Romanowska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Wytyczne do standaryzacji przyłączy
2 Wymagania podstawowe W zakresie budowy przyłączy należy stosować się do zapisów: - Polskiej Normy PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami gołymi. - Normy SEP N SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełnoizolowanymi oraz z przewodami niepełnoizolowanymi. - Polskiej Normy PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - Normy SEP N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Podstawowe znaczenie mają zapisy zawarte w Polskich Normach. W przypadkach nie opisanych w Polskich Normach należy kierować się zapisami podanymi w normach SEP. 1 Przyłącza z sieci niskiego napięcia. 1.1 Przyłącza z linii napowietrznych nn Przyłącza napowietrzne nn a) Standardowe przyłącza napowietrzne budowane na zlecenie ŁZE S.A. wykonuje się przewodami typu AsXSn, o przekroju dostosowanym do obciążenia ale nie mniejszym niż 16 mm 2. Sieć rozdzielcza niskiego napięcia ŁZE S.A. pracuje w układzie TN- C. b) Miejscem zakończenia przyłącza zgodnym z miejscem dostarczania energii elektrycznej są zaciski prądowe przewodów przy izolatorach (zacisku) stojaka dachowego lub konstrukcji wsporczej na budynku oraz złącze na słupie (w przypadku opisanym w pkt f). c) Zaciski prądowe (Al-Cu), o których mowa wyżej, muszą być w osłonie izolacyjnej. d) Nie stosuje się ochrony przeciwprzepięciowej przy budowie przyłączy napowietrznych. e) Wymagania dotyczące usytuowania złącza pomiarowego i budowy WLZ określone są w Wytycznych do standaryzacji układów pomiarowych w ŁZE S.A. f) Maksymalna długość przyłącza napowietrznego może wynosić 35m. W uzasadnionych przypadkach wymagających budowy przyłącza o długości powyżej 35m konieczne jest zastosowanie dodatkowych słupów w linii przyłącza, przy czym maksymalnie jeden z nich może znajdować się na działce Podmiotu Przyłączanego. Jeżeli odległość od słupa, projektowanego na działce Podmiotu Przyłączanego, do przyłączanego obiektu jest większa niż 35m to przyłącze należy zakończyć złączem, do którego będzie przyłączona instalacja Podmiotu Przyłączanego. Odległość pomiędzy górną krawędzią złącza a hakiem podtrzymującym uchwyt przyłącza powinna wynosić 0,5 1,0 m. Złącze pomiarowe Podmiotu Przyłączanego musi być umieszczone na ww. słupie, na wysokości odpowiadającej umieszczeniu złącza pomiarowego na budynku (podanej w Wytycznych do standaryzacji układów pomiarowych w ŁZE S.A. ). Instalacja odbiorcza Podmiotu Przyłączanego od złącza na słupie do obiektu Podmiotu Przyłączanego może być wykonana jako kablowa lub napowietrzna, w układzie TN-C (a od tablicy głównej w obiekcie w układzie TN-S).

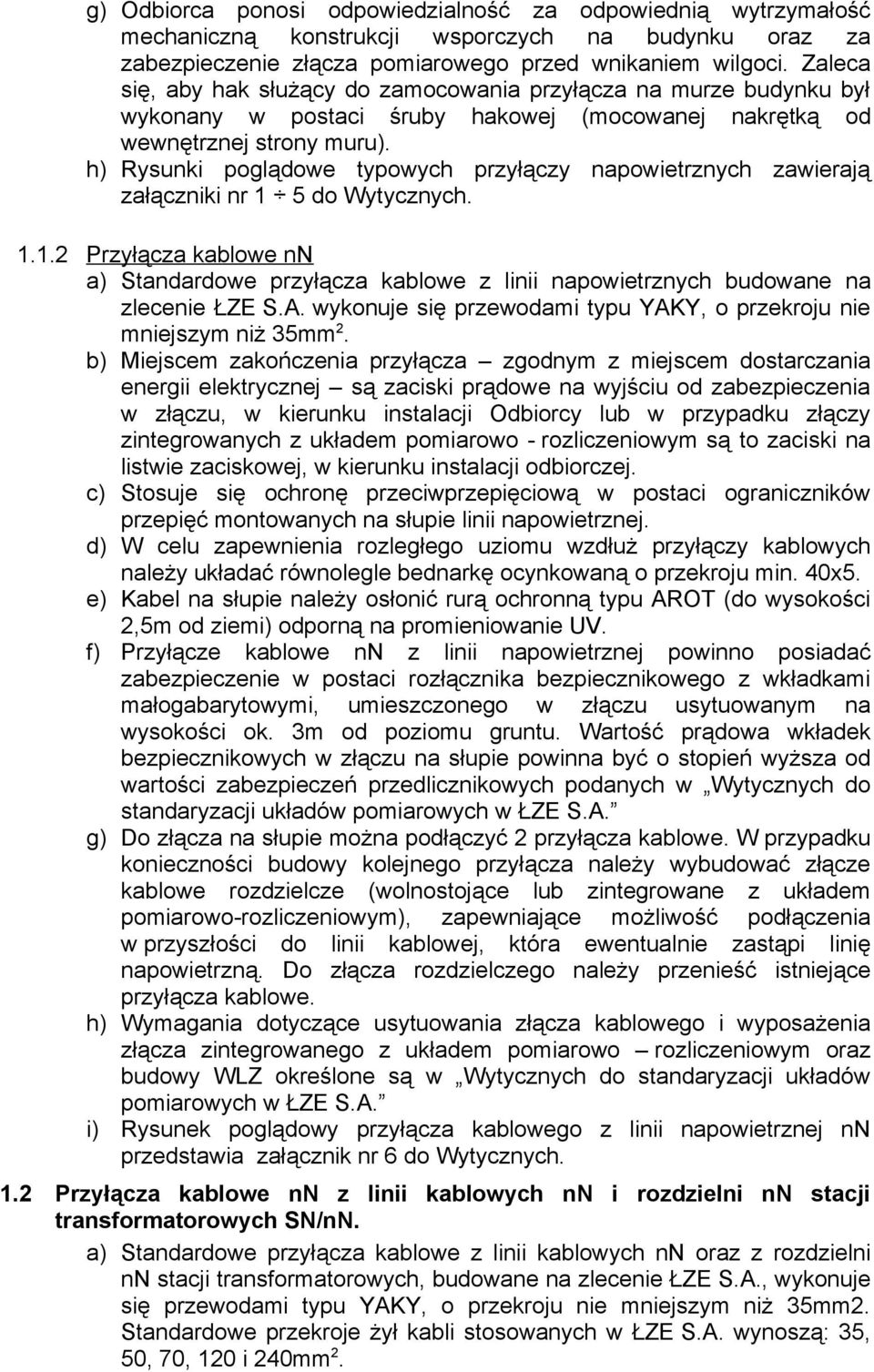

3 g) Odbiorca ponosi odpowiedzialność za odpowiednią wytrzymałość mechaniczną konstrukcji wsporczych na budynku oraz za zabezpieczenie złącza pomiarowego przed wnikaniem wilgoci. Zaleca się, aby hak służący do zamocowania przyłącza na murze budynku był wykonany w postaci śruby hakowej (mocowanej nakrętką od wewnętrznej strony muru). h) Rysunki poglądowe typowych przyłączy napowietrznych zawierają załączniki nr 1 5 do Wytycznych Przyłącza kablowe nn a) Standardowe przyłącza kablowe z linii napowietrznych budowane na zlecenie ŁZE S.A. wykonuje się przewodami typu YAKY, o przekroju nie mniejszym niż 35mm 2. b) Miejscem zakończenia przyłącza zgodnym z miejscem dostarczania energii elektrycznej są zaciski prądowe na wyjściu od zabezpieczenia w złączu, w kierunku instalacji Odbiorcy lub w przypadku złączy zintegrowanych z układem pomiarowo - rozliczeniowym są to zaciski na listwie zaciskowej, w kierunku instalacji odbiorczej. c) Stosuje się ochronę przeciwprzepięciową w postaci ograniczników przepięć montowanych na słupie linii napowietrznej. d) W celu zapewnienia rozległego uziomu wzdłuż przyłączy kablowych należy układać równolegle bednarkę ocynkowaną o przekroju min. 40x5. e) Kabel na słupie należy osłonić rurą ochronną typu AROT (do wysokości 2,5m od ziemi) odporną na promieniowanie UV. f) Przyłącze kablowe nn z linii napowietrznej powinno posiadać zabezpieczenie w postaci rozłącznika bezpiecznikowego z wkładkami małogabarytowymi, umieszczonego w złączu usytuowanym na wysokości ok. 3m od poziomu gruntu. Wartość prądowa wkładek bezpiecznikowych w złączu na słupie powinna być o stopień wyższa od wartości zabezpieczeń przedlicznikowych podanych w Wytycznych do standaryzacji układów pomiarowych w ŁZE S.A. g) Do złącza na słupie można podłączyć 2 przyłącza kablowe. W przypadku konieczności budowy kolejnego przyłącza należy wybudować złącze kablowe rozdzielcze (wolnostojące lub zintegrowane z układem pomiarowo-rozliczeniowym), zapewniające możliwość podłączenia w przyszłości do linii kablowej, która ewentualnie zastąpi linię napowietrzną. Do złącza rozdzielczego należy przenieść istniejące przyłącza kablowe. h) Wymagania dotyczące usytuowania złącza kablowego i wyposażenia złącza zintegrowanego z układem pomiarowo rozliczeniowym oraz budowy WLZ określone są w Wytycznych do standaryzacji układów pomiarowych w ŁZE S.A. i) Rysunek poglądowy przyłącza kablowego z linii napowietrznej nn przedstawia załącznik nr 6 do Wytycznych. 1.2 Przyłącza kablowe nn z linii kablowych nn i rozdzielni nn stacji transformatorowych SN/nN. a) Standardowe przyłącza kablowe z linii kablowych nn oraz z rozdzielni nn stacji transformatorowych, budowane na zlecenie ŁZE S.A., wykonuje się przewodami typu YAKY, o przekroju nie mniejszym niż 35mm2. Standardowe przekroje żył kabli stosowanych w ŁZE S.A. wynoszą: 35, 50, 70, 120 i 240mm 2.
4 b) Miejscem zakończenia przyłącza zgodnym z miejscem dostarczania energii elektrycznej są zaciski prądowe na wyjściu od zabezpieczenia w złączu, w kierunku instalacji Odbiorcy lub w przypadku w złączy zintegrowanych z układem pomiarowo - rozliczeniowym są to zaciski na listwie zaciskowej, w kierunku instalacji odbiorczej. c) Standardowym rozwiązaniem podłączenia złącza kablowego do linii kablowej jest rozcięcie linii kablowej i wprowadzenie do złącza kablowego jako wejście wyjście. d) W budownictwie jednorodzinnym dopuszcza się stosowanie trójników odgałęźnych z linii głównej. Nowe linie kablowe należy wykonywać w takich przypadkach kablami typu YAKXS. Złącza manewrowe należy stosować co 3 5 odgałęzień, nie rzadziej jednak niż co 150m. W przypadku gdy jedno przyłącze (odgałęzienie z trójnika) pobiera moc wymagającą zastosowania odczepu o przekroju równym lub o 1 stopień mniejszym niż linia główna należy zastosować złącze kablowe. Tak samo należy postąpić w przypadku, w którym odgałęzienie jest dłuższe niż 20m. Nie należy stosować trójników odgałęźnych dla podłączenia przyłączy przechodzących na drugą stronę ulicy. e) Nie stosuje się ochrony przeciwprzepięciowej przy budowie przyłączy kablowych z linii kablowych nn oraz z rozdzielni nn stacji transformatorowych. f) W celu zapewnienia rozległego uziomu wzdłuż przyłączy kablowych należy układać równolegle bednarkę ocynkowaną o przekroju min. 40x5. g) Linie kablowe i przyłącza kablowe należy budować zgodnie z Podstawowymi zasadami budowy linii kablowych średniego i niskiego napięcia w Łódzkim Zakładzie Energetycznym S.A. h) Wymagania dotyczące usytuowania złącza kablowego i wyposażenia złącza zintegrowanego z układem pomiarowo rozliczeniowym oraz budowy WLZ określone są w Wytycznych do standaryzacji układów pomiarowych w ŁZE S.A. i) Wymagania techniczne dotyczące złączy kablowych nie zintegrowanych z układami pomiarowo rozliczeniowymi, przeznaczonymi do zasilania budynków wielolokalowych, podane są w załączniku nr 20 do Wytycznych. j) Rysunki poglądowe przedstawiające widok i wyposażenie typowych złączy kablowych nie zintegrowanych z układami pomiarowo rozliczeniowymi, przeznaczonych do zasilania budynków wielolokalowych, zawierają załączniki nr 7 19 do Wytycznych. 2 Przyłącza z sieci średniego napięcia. Przyłącza średniego napięcia budowane są w oparciu o szczegółowe wytyczne podane w warunkach przyłączenia i umowach przyłączeniowych, zgodnie z zasadami budowy określonymi w normach. Podstawowe wymagania ŁZE S.A. dla projektowanych i budowanych przyłączy SN to: budowanie linii kablowych zgodnie z Podstawowymi zasadami budowy linii kablowych średniego i niskiego napięcia w Łódzkim Zakładzie Energetycznym S.A. stosowanie w pierwszej kolejności łączników SN w izolacji powietrznej lub próżniowej. W dalszej kolejności, w przypadku wskazań
5 technicznych lub lokalizacyjnych należy stosować aparaty z izolacją próżniową a w ostateczności z SF 6. złącza kablowe SN powinny być wyposażone wyłącznie w pola liniowe (bez pól transformatorowych z bezpiecznikami). przy budowie przyłącza kablowego abonenckiego z linii napowietrznej SN należy wykonać odczep linią napowietrzną do słupa z rozłącznikiem wyposażonym w uziemnik stały od strony odbioru (stacji). w przypadku budowy przyłącza napowietrznego SN na pierwszym słupie odejściowym należy zainstalować rozłącznik z uziemnikiem stałym od strony odbioru (stacji). Montaż rozłącznika można pominąć w przypadku, gdy dalsza część przyłącza składa się tylko z jednego przęsła oraz zapewniony jest bezpośredni dostęp do rozłącznika na stacji Odbiorcy. wymagania w zakresie usytuowania i wyposażenia układów pomiarowych określone są w Wytycznych do standaryzacji układów pomiarowych w ŁZE S.A. 3 Przyłącza tymczasowe. 3.1 Przyłącza tymczasowe niskiego napięcia. Przyłącza tymczasowe z linii nn dla przyłączenia Podmiotów zaliczanych do VI grupy przyłączeniowej wykonuje się zgodnie z zaleceniami określonymi w warunkach przyłączenia lub w Procesie przyłączania klienta. Przyłącza tymczasowe powinny być wykonane z przewodów lub kabli używanych do budowy przyłączy docelowych lub ze specjalnych przewodów przeznaczonych do podłączania odbiorników ruchomych. Przyłącze tymczasowe powinno spełniać wymagania dla instalacji odbiorczej określone w Wytycznych do standaryzacji układów pomiarowych w ŁZE S.A. Przyłącze tymczasowe w całości jest finansowane przez Podmiot Przyłączany i na nim spoczywa obowiązek zabezpieczenia przyłącza przed dostępem osób postronnych i spełnienia wymogów ochrony przeciwporażeniowej. 3.2 Przyłącza tymczasowe średniego napięcia. Przyłącza tymczasowe z sieci średniego napięcia realizuje się technicznie i prawnie w taki sam sposób jak przyłącza docelowe.
6 Załącznik nr 1 Przyłącze napowietrzne wariant I śruba hakowa przechodząca przez mur AsXSn (2x16; 4x16; 2x25; 4x25) l = max 35 m zaciski prądowe Al-Cu w obudowie izolacyjnej WLZ Odbiorcy rura RL lub typu AROT nadtynkowa na uchwytach złącze pomiarowe UWAGI: 1. Dopuszcza się prowadzenie WLZ Odbiorcy w murze (w linii prostej), w rurze stalowej. 2. Odbiorca powinien przewidzieć ewentualne docieplanie i tynkowanie ścian budynku i zainstalować stojak dachowy, rurę nadtynkową i złącze pomiarowe w taki sposób, aby po wykonaniu robót elewacyjnych nadal były wykonane jako nadtynkowe. 3. Odbiorca dokonuje wyboru wariantu przyłącza napowietrznego i ponosi odpowiedzialność za odpowiednią wytrzymałość mechaniczną konstrukcji wsporczych na budynku oraz za zabezpieczenie złącza pomiarowego przed wnikaniem wilgoci.

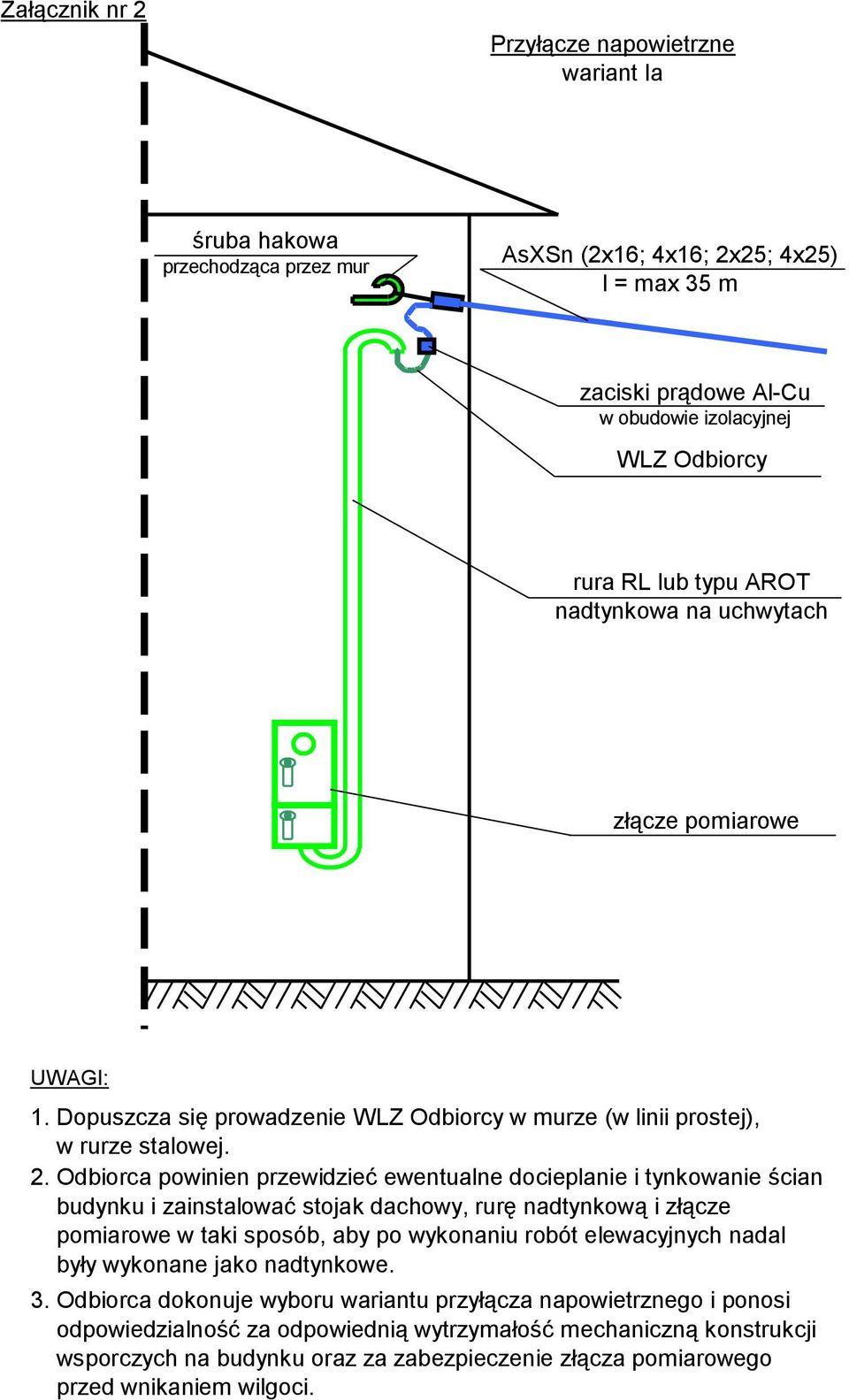

7 Załącznik nr 2 Przyłącze napowietrzne wariant Ia śruba hakowa przechodząca przez mur AsXSn (2x16; 4x16; 2x25; 4x25) l = max 35 m zaciski prądowe Al-Cu w obudowie izolacyjnej WLZ Odbiorcy rura RL lub typu AROT nadtynkowa na uchwytach złącze pomiarowe UWAGI: 1. Dopuszcza się prowadzenie WLZ Odbiorcy w murze (w linii prostej), w rurze stalowej. 2. Odbiorca powinien przewidzieć ewentualne docieplanie i tynkowanie ścian budynku i zainstalować stojak dachowy, rurę nadtynkową i złącze pomiarowe w taki sposób, aby po wykonaniu robót elewacyjnych nadal były wykonane jako nadtynkowe. 3. Odbiorca dokonuje wyboru wariantu przyłącza napowietrznego i ponosi odpowiedzialność za odpowiednią wytrzymałość mechaniczną konstrukcji wsporczych na budynku oraz za zabezpieczenie złącza pomiarowego przed wnikaniem wilgoci.

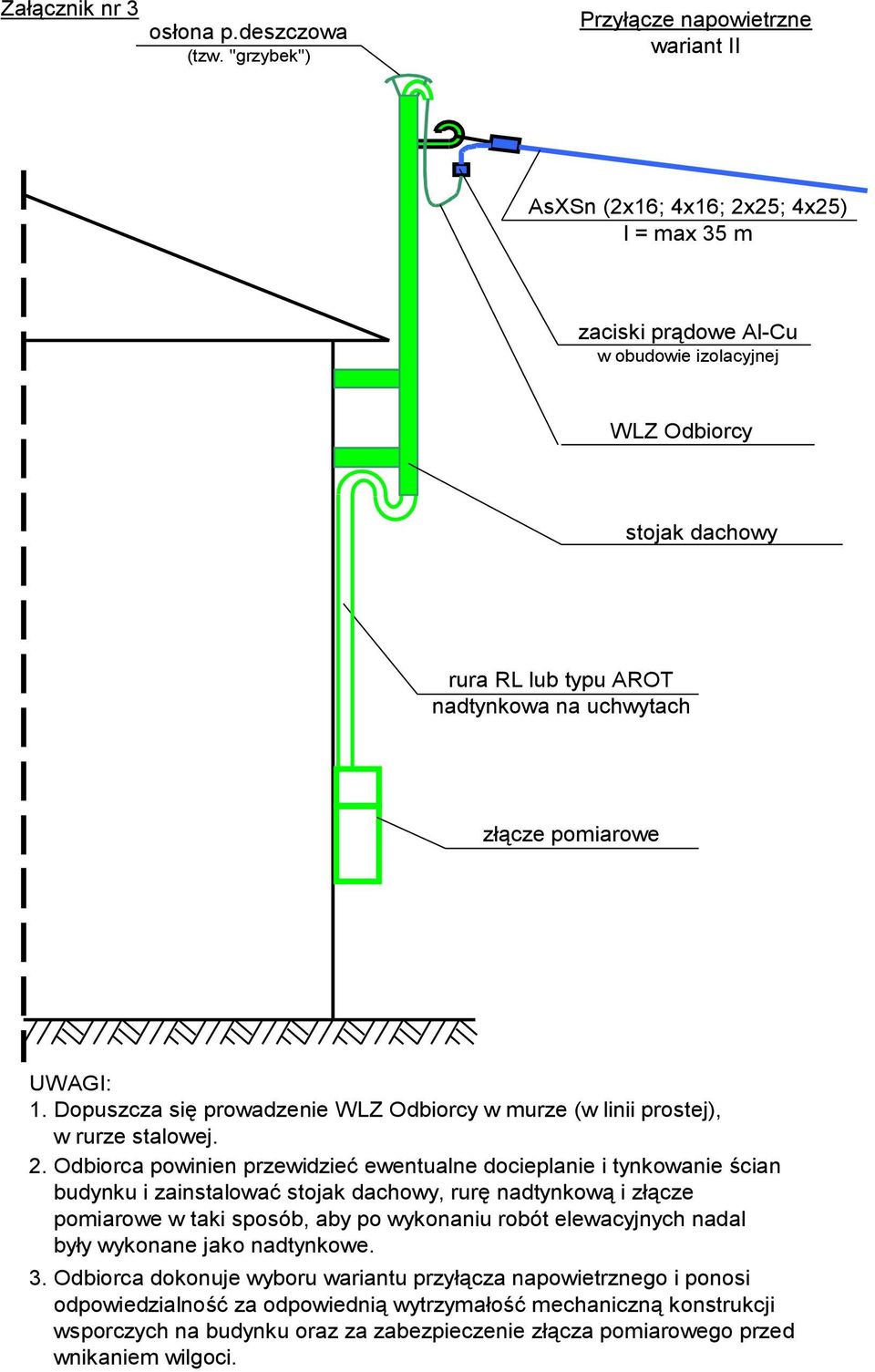

8 Załącznik nr 3 osłona p.deszczowa (tzw. "grzybek") Przyłącze napowietrzne wariant II AsXSn (2x16; 4x16; 2x25; 4x25) l = max 35 m zaciski prądowe Al-Cu w obudowie izolacyjnej WLZ Odbiorcy stojak dachowy rura RL lub typu AROT nadtynkowa na uchwytach złącze pomiarowe UWAGI: 1. Dopuszcza się prowadzenie WLZ Odbiorcy w murze (w linii prostej), w rurze stalowej. 2. Odbiorca powinien przewidzieć ewentualne docieplanie i tynkowanie ścian budynku i zainstalować stojak dachowy, rurę nadtynkową i złącze pomiarowe w taki sposób, aby po wykonaniu robót elewacyjnych nadal były wykonane jako nadtynkowe. 3. Odbiorca dokonuje wyboru wariantu przyłącza napowietrznego i ponosi odpowiedzialność za odpowiednią wytrzymałość mechaniczną konstrukcji wsporczych na budynku oraz za zabezpieczenie złącza pomiarowego przed wnikaniem wilgoci.
9 Załącznik nr 4 osłona p.deszczowa (tzw. "grzybek") Przyłącze napowietrzne wariant IIa AsXSn (2x16; 4x16; 2x25; 4x25) l = max 35 m zaciski prądowe Al-Cu w obudowie izolacyjnej WLZ Odbiorcy stojak dachowy rura RL lub typu AROT nadtynkowa na uchwytach złącze pomiarowe UWAGI: 1. Dopuszcza się prowadzenie WLZ Odbiorcy w murze (w linii prostej), w rurze stalowej. 2. Odbiorca powinien przewidzieć ewentualne docieplanie i tynkowanie ścian budynku i zainstalować stojak dachowy, rurę nadtynkową i złącze pomiarowe w taki sposób, aby po wykonaniu robót elewacyjnych nadal były wykonane jako nadtynkowe. 3. Odbiorca dokonuje wyboru wariantu przyłącza napowietrznego i ponosi odpowiedzialność za odpowiednią wytrzymałość mechaniczną konstrukcji wsporczych na budynku oraz za zabezpieczenie złącza pomiarowego przed wnikaniem wilgoci.
10 Załącznik nr 5 Przyłącze napowietrzne do słupa na działce Podmiotu Przyłączanego Przewód AsXSn 0,5 1,0 m Rozłącznik typu BOP małogabarytowy lub IOZi typu RBK Przewód wprowadzony do złącza od dołu Złącze Instalacja Podmiotu Przyłączanego
11 Załącznik nr 6 Przyłącze kablowe z linii napowietrznej Linia z przewodami gołymi lub izolowanymi Ochronniki przepięciowe typu BOP lub IOZi Uchwyt SO 79.6 Kabel YAKY (min. 4x35) Złącze Rozłącznik małogabarytowy typu RBK Złącze kablowe ZK-1a na fundamencie, zainstalowane w linii ogrodzenia h = 3,0 m h = min 2,5 m Uziom sztuczny Rozłącznik małogabarytowy typu RBK Rura typu Arot

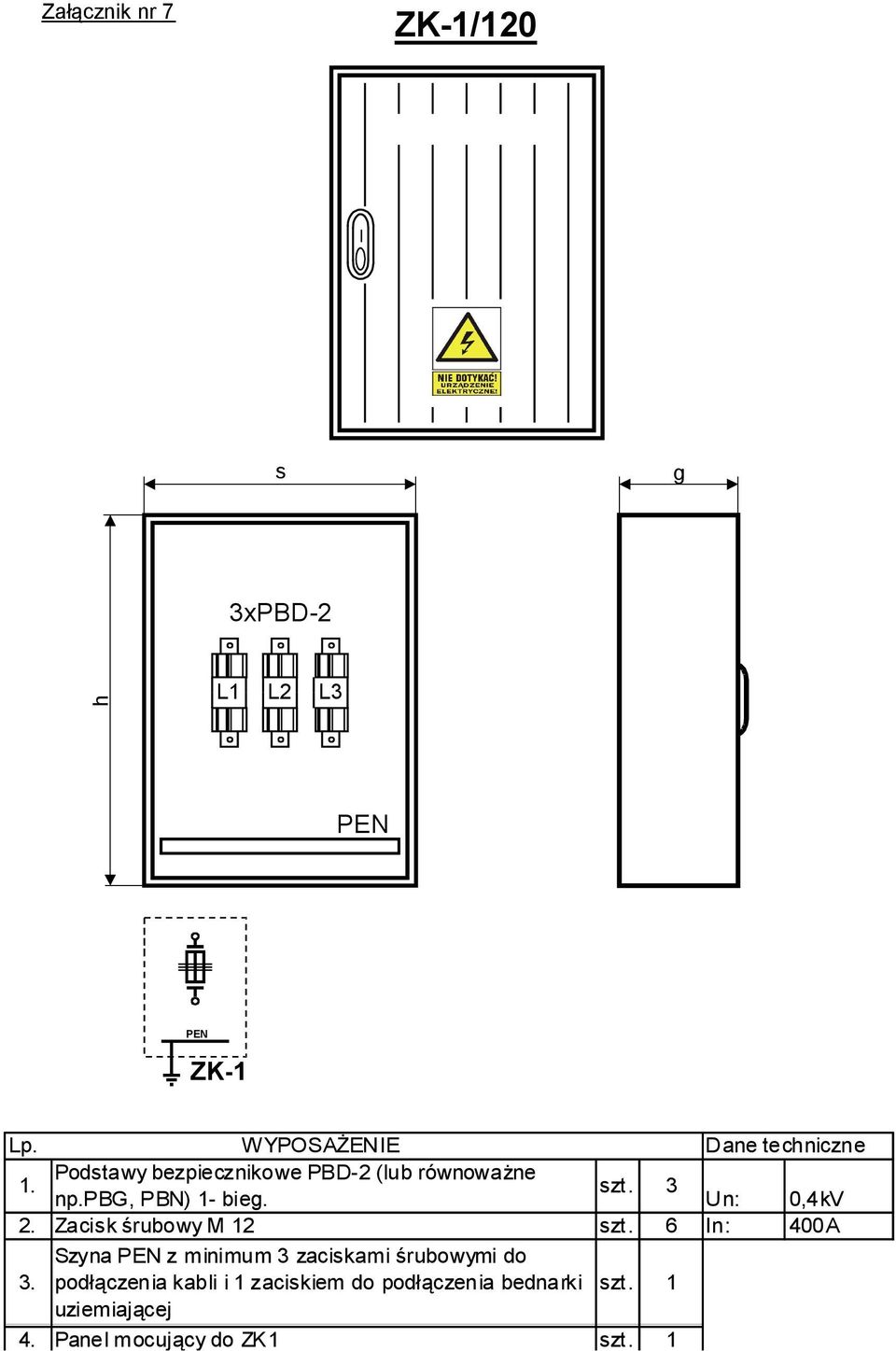

12 Załącznik nr 7 ZK-1/120 s g 3xPBD-2 h L1 L2 L3 ZK-1 Lp. WYPOSAŻENIE Dane techniczne Podstawy bezpiecznikowe PBD-2 (lub równoważne 1. szt. 3 np.pbg, PBN) 1- bieg. Un: 0,4kV 2. Zacisk śrubowy M 12 szt. 6 In: 400A 3. Szyna z minimum 3 zaciskami śrubowymi do podłączenia kabli i 1 zaciskiem do podłączenia bednarki uziemiającej szt Panel mocujący do ZK1 szt. 1
13 Załącznik nr 8 ZK-1/240 s g 3xPBD-3 L1 L2 L3 h ZK-1 Lp. WYPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-3 (lub równoważne szt. 3 np.pbg, PBN) 1-bieg. Un: 0,4kV 2. Zacisk śrubowy M 12 szt. 6 In: 630A Szyna z minimum 3 zaciskami śrubowymi do 3. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 4. Panel mocujący do ZK1 szt. 1
14 Załącznik nr 9 ZK-1/RB s g RBK-00 (NH-00) h ZK-1/RB Lp. WYPOSAŻENIE Dane techniczne 1. Rozłączniko bezpiecznik 00 (np.: RBK, SLP, NH) szt. 1 Un: 0,4kV Zacisk typu "V" (zacisk pojedyńczy pozwalający na In: 160A 2. bezkońcówkowe podłączenie kabli bądź przewodów do szt. rozłączniko bezpiecznika wielkości 00 np. RP00 w złączu dla 6 jednego kabla o przekroju 120mm2). Szyna z minimum 3 zaciskami śrubowymi do 3. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 4. Panel mocujący do ZK1 szt. 1
15 Załącznik nr 10 ZK-3/120 s g 9xPBD-2 L1 L2 L3 L1 L2 L3 L1 L2 L3 h ZK-3 Lp. WYPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-2 (lub równoważne Un: 0,4kV szt. 9 np.pbg, PBN) 1- bieg. 2. Zacisk śrubowy M 12 szt. 9 In: 400A Szyna z minimum 5 zaciskami śrubowymi do 3. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 4. Panel mocujący do ZK3 szt Szyny prądowe, miedziane do ZK-3/120 (komplet 3faz.) kpl. 1
16 Załącznik nr 11 ZK-3b/120 s g 9xPBD-2 L1 L2 L3 L1 L2 L3 L1 L2 L3 h ZK-3b Lp. WYPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-2 (lub równoważne Un: 0,4kV szt. 9 np.pbg, PBN) 1- bieg. 2. Zacisk śrubowy M 12 szt. 6 In: 400A Szyna z minimum 5 zaciskami śrubowymi do 3. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 4. Panel mocujący do ZK3 szt Szyny (miedziane) i mostki prądowe do ZK-3b/120 (komplet 3faz.) kpl. 1

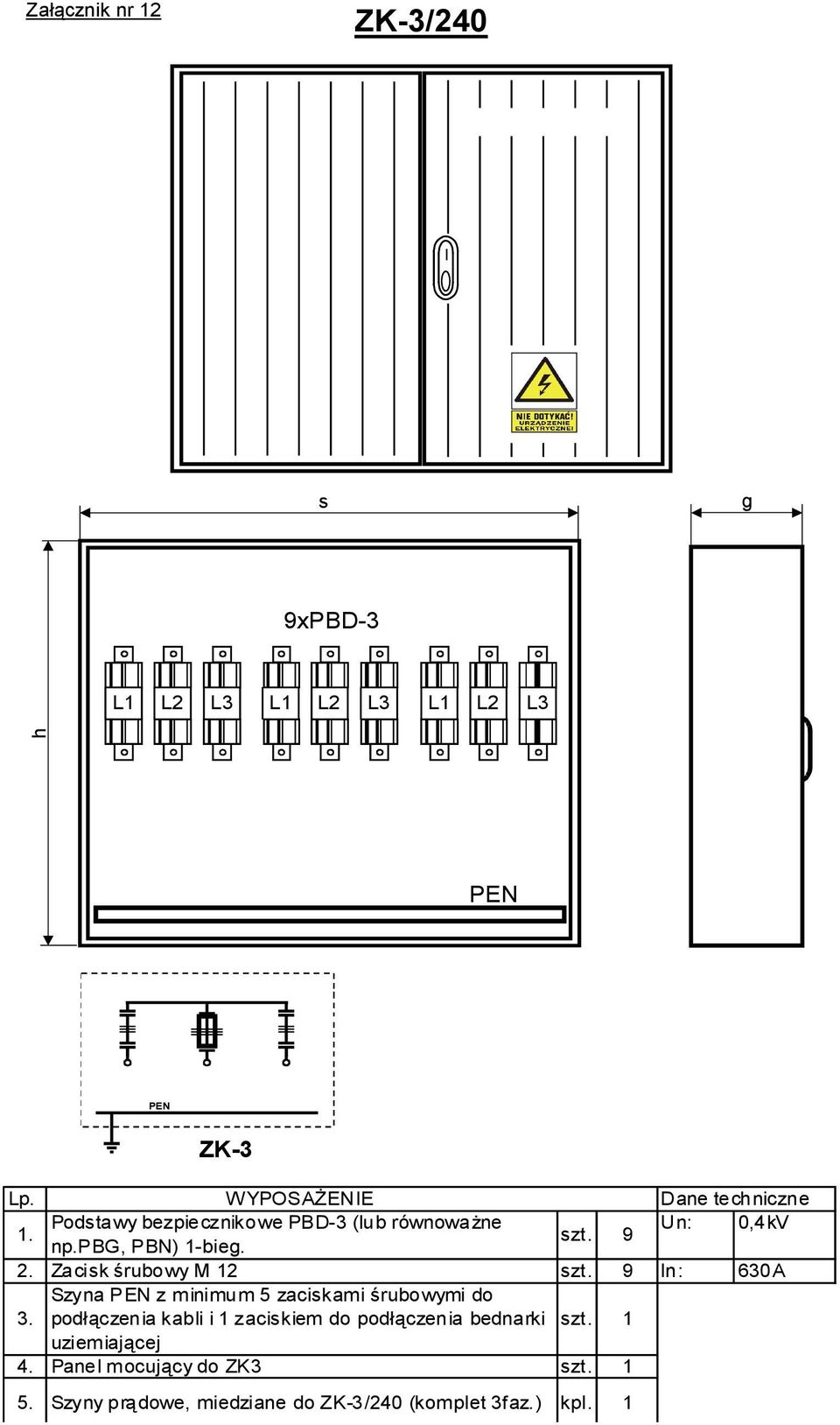

17 Załącznik nr 12 ZK-3/240 s g 9xPBD-3 L1 L2 L3 L1 L2 L3 L1 L2 L3 h ZK-3 Lp. W YPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-3 (lub równoważne Un: 0,4kV szt. 9 np.pbg, PBN) 1-bieg. 2. Zacisk śrubowy M 12 szt. 9 In: 630A Szyna z minimum 5 zaciskami śrubowymi do 3. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 4. Panel mocujący do ZK3 szt Szyny prądowe, miedziane do ZK-3/240 (komplet 3faz.) kpl. 1
18 Załącznik nr 13 ZK-3b/240 s g 9xPBD-3 L1 L2 L3 L1 L2 L3 L1 L2 L3 h ZK-3b Lp. W YPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-3 (lub równoważne Un: 0,4kV szt. 9 np.pbg, PBN) 1-bieg. 2. Zacisk śrubowy M 12 szt. 6 In: 630A Szyna z minimum 5 zaciskami śrubowymi do 3. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 4. Panel mocujący do ZK3 szt Szyny (miedziane) i mostki prądowe do ZK-3b/240 (komplet 3faz.) kpl. 1

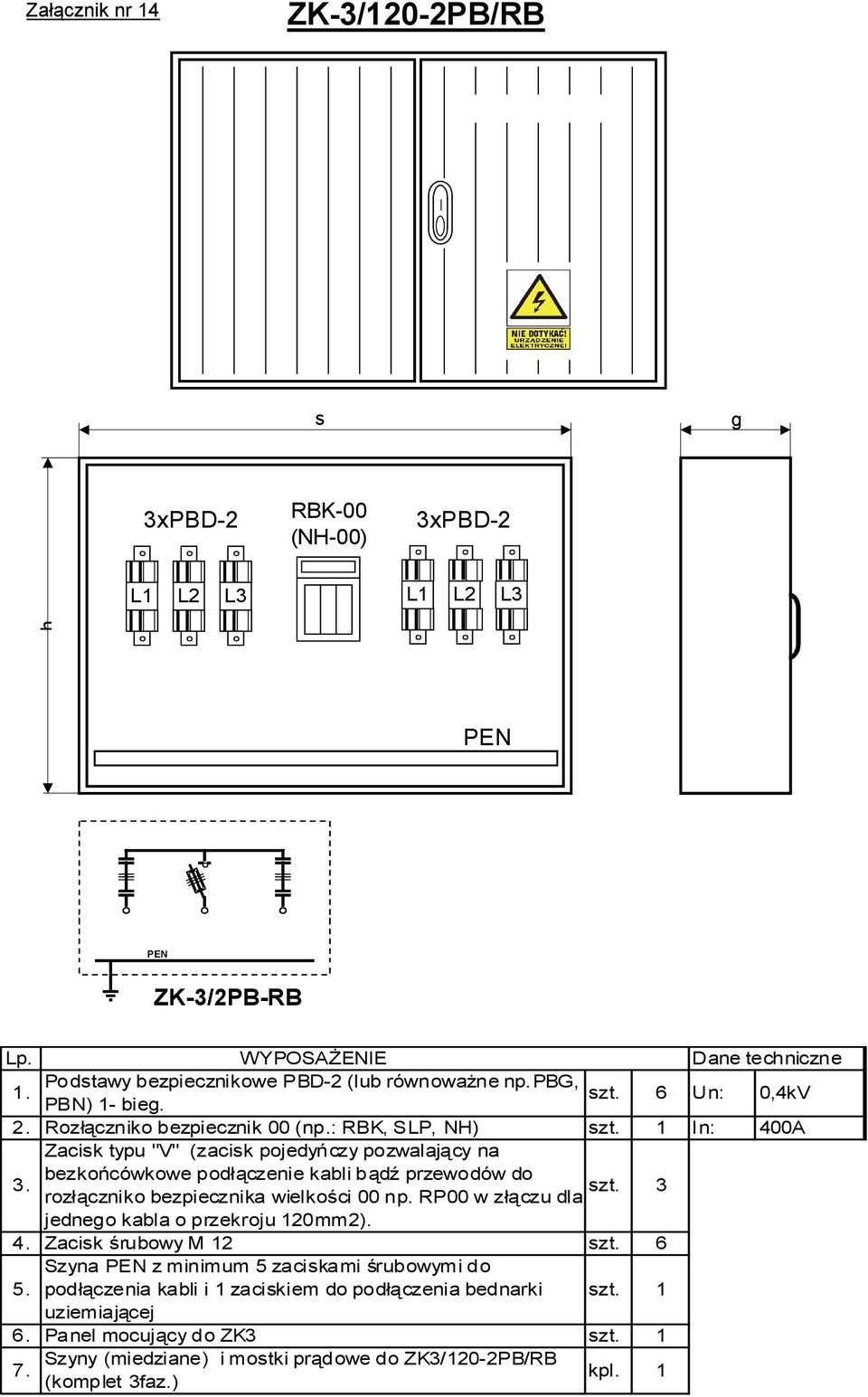

19 Załącznik nr 14 ZK-3/120-2PB/RB s g 3xPBD-2 RBK-00 (NH-00) 3xPBD-2 L1 L2 L3 L1 L2 L3 h ZK-3/2PB-RB Lp. WYPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-2 (lub równoważne np.pbg, szt. PBN) 1- bieg. 6 Un: 0,4kV 2. Rozłączniko bezpiecznik 00 (np.: RBK, SLP, NH) szt. 1 In: 400A Zacisk typu "V" (zacisk pojedyńczy pozwalający na 3. bezkońcówkowe podłączenie kabli bądź przewodów do szt. rozłączniko bezpiecznika wielkości 00 np. RP00 w złączu dla 3 jednego kabla o przekroju 120mm2). 4. Zacisk śrubowy M 12 szt. 6 Szyna z minimum 5 zaciskami śrubowymi do 5. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 6. Panel mocujący do ZK3 szt Szyny (miedziane) i mostki prądowe do ZK3/120-2PB/RB (komplet 3faz.) kpl. 1
20 Załącznik nr 15 ZK-3/120-2PB/2RB s g 3xPBD-2 RBK-00 (NH-00) RBK-00 (NH-00) 3xPBD-2 L1 L2 L3 L1 L2 L3 h ZK-3/2PB-2RB Lp. WYPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-2 (lub równoważne np.pbg, szt. PBN) 1- bieg. 6 Un: 0,4kV 2. Rozłączniko bezpiecznik 00 (np.: RBK, SLP, NH) szt. 2 In: 400A Zacisk typu "V" (zacisk pojedyńczy pozwalający na 3. bezkońcówkowe podłączenie kabli bądź przewodów do szt. rozłączniko bezpiecznika wielkości 00 np. RP00 w złączu dla 6 jednego kabla o przekroju 120mm2). 4. Zacisk śrubowy M 12 szt. 6 Szyna z minimum 5 zaciskami śrubowymi do 5. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 6. Panel mocujący do ZK3 szt Szyny (miedziane) i mostki prądowe do ZK-3/120-2PB/2RB (komplet 3faz.) kpl. 1
21 Załącznik nr 16 ZK-3/240-2PB/RB s g 3xPBD-3 RBK-00 (NH-00) 3xPBD-3 h L1 L2 L3 L1 L2 L3 ZK-3/2PB-RB Lp. WYPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-3 (lub równoważne np.pbg, szt. PBN) 1- bieg. 6 Un: 0,4kV 2. Rozłączniko bezpiecznik 00 (np.: RBK, SLP, NH) szt. 1 In: 630A Zacisk typu "V" (zacisk pojedyńczy pozwalający na 3. bezkońcówkowe podłączenie kabli bądź przewodów do szt. rozłączniko bezpiecznika wielkości 00 np. RP00 w złączu dla 3 jednego kabla o przekroju 120mm2). 4. Zacisk śrubowy M 12 szt. 6 Szyna z minimum 5 zaciskami śrubowymi do 5. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 6. Panel mocujący do ZK3 szt Szyny (miedziane) i mostki prądowe do ZK3/240-2PB/RB (komplet 3faz.) kpl. 1
22 Załącznik nr 17 ZK-3/240-2PB/2RB s g 3xPBD-3 RBK-00 (NH-00) RBK-00 (NH-00) 3xPBD-3 L1 L2 L3 L1 L2 L3 h ZK-3/2PB-2RB Lp. WYPOSAŻENIE Dane techniczne 1. Podstawy bezpiecznikowe PBD-3 (lub równoważne np.pbg, szt. PBN) 1- bieg. 6 Un: 0,4kV 2. Rozłączniko bezpiecznik 00 (np.: RBK, SLP, NH) szt. 2 In: 630A Zacisk typu "V" (zacisk pojedyńczy pozwalający na 3. bezkońcówkowe podłączenie kabli bądź przewodów do szt. rozłączniko bezpiecznika wielkości 00 np. RP00 w złączu dla 6 jednego kabla o przekroju 120mm2). 4. Zacisk śrubowy M 12 szt. 6 Szyna z minimum 5 zaciskami śrubowymi do 5. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 6. Panel mocujący do ZK3 szt Szyny (miedziane) i mostki prądowe do ZK-3/240-2PB/2RB (komplet 3faz.) kpl. 1
23 Załącznik nr 18 ZK-3/RBL s g h 3 x RBL 2 rozłączniki bezpiecznikowe listwowe (jednodźwigniowe) Izn=400A ZK-3/RBL Lp. WYPOSAŻENIE Dane techniczne 1. Rozłaczniko bezpieczniki listwowe (np.: RBL, ARS) Un: 0,4kV szt. 3 wielkość-2, jednodźwigniowe Szyna z minimum 5 zaciskami śrubowymi do In: 400A 2. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 3. Zacisk typu "V" (zacisk pojedyńczy pozwalający na bezkońcówkowe podłączenie kabli bądź przewodów do podstaw bezpiecznikowych lub rozłączniko bezpiecznika szt. 9 wielkości 1, 2, 3 w złączu dla jednego kabla o przekroju 240mm2). 4. Panel mocujący ZK-3/RBL szt Szyny prądowe, miedziane do ZK-3/RBL (komplet 3faz.) szt. 1
24 Załącznik nr 19 ZK-6/RBL s g h 6 x RBL 2 rozłączniki bezpiecznikowe listwowe (jednodźwigniowe) Izn=400A ZK-6/RBL Lp. WYPOSAŻENIE Dane techniczne 1. Rozłaczniko bezpieczniki listwowe (np.: RBL, ARS) Un: 0,4kV szt. 6 wielkość-2, jednodźwigniowe Szyna z minimum 5 zaciskami śrubowymi do In: 400A 2. podłączenia kabli i 1 zaciskiem do podłączenia bednarki szt. 1 uziemiającej 3. Zacisk typu "V" (zacisk pojedyńczy pozwalający na bezkońcówkowe podłączenie kabli bądź przewodów do podstaw bezpiecznikowych lub rozłączniko bezpiecznika szt. 18 wielkości 1, 2, 3 w złączu dla jednego kabla o przekroju 240mm2). 4. Panel mocujący ZK-3/RBL szt Szyny prądowe, miedziane do ZK-6/RBL (komplet 3faz.) szt. 1
25 Załącznik nr 20 Wymagania techniczne dla złączy kablowych. 1. obudowy wykonane z tworzyw sztucznych termoutwardzalnych, 2. obudowy wykonane w drugiej klasie ochronności z umieszczonym trwale symbolem, 3. obudowa z przytwierdzoną tabliczką ostrzegawczą, 4. obudowa użebrowana uniemożliwiająca nalepianie plakatów, lecz z możliwością przymocowania tabliczki przeznaczonej na umieszczenie numeru, 5. stopień ochrony IP co najmniej 43 (potwierdzony certyfikatem zgodności), 6. stopień udarności minimum IK10 (potwierdzony certyfikatem zgodności), 7. obudowa odporna na działanie UV (certyfikat), 8. obudowa spełniająca wszystkie wymagania normy PN EN : 2002 (EN :1998)-potwierdzenie w formie certyfikatu, 9. obudowa-kategoria palności nie gorsza niż FH2-40, 10.obudowy z systemem wentylacji ograniczającym gromadzenie się wilgoci na ściankach wewnątrz obudowy (również dla obudów do wmurowania), 11. zamknięcie 3-punktowe, 12.drzwi: umożliwiające otwarcie pod kątem 180 o. Dopuszcza się otwarcie drzwi pod kątem mniejszym niż 180 o lecz nie mniejszym od 100 o i możliwość łatwego demontażu skrzydła drzwi po otwarciu, 13.między obudową a fundamentem zastosować na stałe przegrodę (denko pełne) w celu zminimalizowania parowania gruntu z zachowaniem wymogów p. 19, 14. minimalna głębokość obudowy (wewnętrzna) 210mm, 15. kolor obudowy szary (RAL 7035), 16. materiał o zawartości włókna szklanego min. 28%, 17.fundament wykonany z takiego samego materiału, 18.złącza mają mieć konstrukcje modułową umożliwiającą wymianę uszkodzonych elementów, 19.przednie osłony fundamentu muszą być demontowalne, demontaż przednich osłon fundamentu bez konieczności wkładania rąk do środka, 20.obudowy o wys. powyżej 800 mm przeznaczone do zabudowy aparatów listwowych winny posiadać nadlewki do zabudowy szyn L1, L2, L3, umiejscowione w obudowie i widoczne po otwarciu drzwi, 21. nadlewki do mocowania szyn fazowych powinny być tak rozmieszczone aby umożliwiały montaż aparatów listwowych o rozstawie 185 mm, 22.w przypadku złączy kablowych wyposażonych w aparaty listwowe nie dopuszcza się stosowania szyny neutralno-ochronnej w części fundamentowej, 23.głębokość kieszeni kablowej musi być nie większa jak głębokość obudowy złącza kablowego i nie mniejsza jak głębokość obudowy złącza kablowego minus 30 mm., 24. fundament przystosowany do montażu uchwytów kablowych, 25. możliwość łączenia zestawów w pionie i w poziomie, 26. posiadanie badania na znak bezpieczeństwa B (certyfikat), 27. kryte zawiasy, 28.śruby mocujące podstawy bezpiecznikowe w złączach kablowych przystosowane do montażu narzędziami do prac pod napięciem bez konieczności użycia klucza kontrującego od środka złącza, 29.możliwość wykonania w obudowie zaślepianego, otwieranego od wewnątrz otworu na wyprowadzenie tymczasowych obwodów; 30.w przypadku wyposażania złączy w rozłączniki bezpiecznikowe listwowe należy stosować je jako jednodźwigniowe,
26 31.zastosowane w złączu kablowym aparaty listwowe muszą pochodzić od jednego producenta, 32. aparaty listwowe przystosowane do montażu na szynach o rozstawie 185mm, 33.aparaty listwowe montowane w złączach zbudowane w taki sposób, aby możliwy był ich montaż i demontaż wówczas, gdy złącze znajduje się pod napięciem, 34.drzwi obudowy przystosowane do wyposażenia w dowolną wkładkę w tym w zamek typu gdańskiego oraz możliwość zamykania na kłódkę. Obudowa musi być wyposażona w zamek typu gdańskiego, 35.obudowa wyposażona w daszek skośny lub płaski (zamówienie odpowiednich elementów w zależności od bieżącego zapotrzebowania), 36. zespół złącza i fundamentu winny być wykonane jako konstrukcje niezależne, 37.w złączach stosować szyny miedziane o obciążalności 400A lub 630A (jako mostki zastosować przewody LgY min.120mm 2 ). Do połączeń szyn i mostków prądowych z aparatami używać zacisków śrubowych M wszystkie elementy metalowe tworzące konstrukcję złącza muszą być wykonane z materiału odpornego na korozję albo zabezpieczone przed korozją metodą cynkowania. 39.obudowa powinna posiadać widoczną i trwałą cechę określającą datę produkcji (co najmniej miesiąc i rok produkcji). Wymaga się, aby data produkcji elementów obudowy była nie wcześniejsza, niż 12 miesięcy przed terminem dostawy.
