1 nowości!

2 WIZJA GRUPY APATOR Chcemy by systemy pomiarowe, które produkujemy pomagały naszym klientom w ekonomicznym zarządzaniu zużyciem energii elektrycznej, ciepła, wody i gazu. Dążymy do tego by dokładność i elastyczność konfigurowania naszych systemów pomiarowych, nowoczesne technologie rozliczania i odczytu wsparte najnowszymi zdobyczami telekomunikacji pozwalały naszym partnerom w sposób prosty, tani i oszczędny rozliczać media energetyczne. Naszą ofertę wzbogacają usługi, które gwarantują naszym klientom oszczędność czasu i pieniędzy. Systemy, aplikacje i aparaty łączeniowe, które oferujemy pomagają naszym klientom w bezpiecznym i pewnym łączeniu, rozłączaniu, zabezpieczaniu i rozdziale energii elektrycznej. Bezpieczeństwo użytkowania naszej ry łącznikowej jest kluczem do naszego sukcesu i pełnej satysfakcji naszych klientów. Zakres produkcji: APARATURA POMIAROWA APARATURA ŁĄCZENIOWA NAGRODY: INFORMACJE OGÓLNE: Podstawy bezpiecznikowe listwowe PBS oraz rozłączniki izolacyjne bezpiecznikowe listwowe ARS wykorzystywane są do rozdziału energii elektrycznej oraz zabezpieczania przed skutkami zwarć i przeciążeń w trójfazowych obwodach prądu przemiennego. Przeznaczone są do bezpośredniego montażu na poziome szyny zbiorcze jako trójfazowe pionowe aparaty, co w porównaniu z klasycznymi podstawami bezpiecznikowymi pozwala na duże oszczędności miejsca w rozdzielni. Aparaty listwowe ARS i PBS mogą być również montowane poziomo na pionowym systemie szynowym. We wszystkich typach aparatów listwowych istnieje możliwość montażu przyłączeniem kablowym obróconym ku górze. Konstrukcja ich zapewnia wyraźnie widoczną, bezpieczną przerwę izolacyjną w obwodzie po wyjęciu wkładki topikowej. Dzięki zastosowaniu układu stykowo-gaszeniowego dla łuku elektrycznego w rozłącznikach ARS możliwe stało się załączanie mocy przy dużej trwałości w warunkach roboczych. Dodatkową zaletą jest łatwość mocowania urządzeń uziemiających. Rozłączniki izolacyjne bezpiecznikowe ARS wraz z wkładką topikową pozwalają na spełnienie następujących funkcji: zabezpieczenie; rozdzielanie, uziemianie; łączenie; ochrona przed dotykiem. PRZEPISY I NORMY: PN-93/E-06150/30, IEC 947-3, EN PN-90/E-06150/10, IEC 947-1, EN PN-91/E-06160/21, IEC PN-91/E-06160/10, IEC VDE 0660 Certyfikat BBJ na znak bezpieczeństwa B Deklaracja CE zgodności z dyrektywą europejską 73/23/EEC

3 PODSTAWY BEZPIECZNIKOWE LISTWOWE PBS BUDOWA: Podstawy bezpiecznikowe listwowe oferowane są w wielkościach: A; 1-250A; 2 400A; 3 630A. Szerokość podstaw PBS wielkości 1-250A, 2-400A oraz 3-630A wynosi 100 mm. Podstawy PBS przystosowane są do montażu na szynach zbiorczych o rozstawie 185 mm. Aparaty wielkości 00 posiadają szerokość 50 mm i produkowane są w dwóch wykonaniach: podstawy PBS 00 (160A) do montażu na szynach zbiorczych o rozstawie 185 mm podstawy PBS 00/100 mm (160A) do montażu na szynach zbiorczych o rozstawie 100 mm. Osnowa podstaw bezpiecznikowych (część PBS zawierająca tory prądowe) produkowana jest z samogasnącego poliestru wzmacnianego włóknem szklanym. Srebrzone galwanicznie styki podstaw PBS zapewniają niskie straty mocy. i w aparatach PBS umożliwiają bezpośrednie podłączenie zarówno odizolowanych żył kabli jak i żył kabli z zaprasowanymi końcówkami kablowymi. Podstawy wyposażone w osłony wkładek topikowych spełniają stopień ochrony IP20. Dodatkowo oferowane akcesoria umożliwiają zamontowanie różnych wielkości PBS na wspólnym systemie szyn zbiorczych oraz ułatwiają eksploatację. Dostępne są również wykonania specjalne m.in.: PBS wlk. 2/400A i 3/630A z możliwością bezpośredniego podłączenia dwóch kabli o przekroju 240 mm 2 pod każdy zacisk. Wszystkie podstawy PBS dostarczane są w komplecie z zaciskami (np. śrubowe, mostkowe lub typu V) oraz osłonami zacisków przyłączeniowych. Podstawa bezpiecznikowa listwowa PBS 690V~ TABELA 1. Dane techniczne OZNACZENIE PBS Wielkość podstawy PN/IEC Znamionowy prąd cieplny I th Napięcie znaminowe U n Znamionowe napięcie izolacji U i Znamionowe napięcie probiercze Częstotliwość znamionowa Znamionowa moc rozpraszana Prąd ograniczony wytrzymywany Trwałość mechaniczna Ciężar Stopień ochrony Wielkość wkładek topikowych -PN/IEC A V~ V kv Hz W ka c.p. kg IP PBS 00/100mm , PBS 00 SM , PBS ,5 20* 1 PBS ,5 20* 2 PBS ,0 20* 3 * z osłonami wkładek topikowych WARUNKI PRACY: zainstalowanie w pomieszczeniach nie zawierających pyłów, gazów żrących lub wybuchowych, klimat umiarkowany (N), tropikalny (T) i morski (M), temperatura otoczenia od 25 C do +55 C na wysokości do 2000 m n.p.m., na zewnątrz pomieszczeń w obudowach o stopniu ochrony > IP34. 1

4 Podstawa bezpiecznikowa listwowa PBS 00/100 mm 160A 690V~ TABELA 2. Oznaczenia PBS 00 wg typów zacisków przyłączeniowych Przekrój żyły kabl. Moment dokręcenia nowość! PBS 00/100-S PBS 00/100-M S mostkowy (2 x M5) M śrubowy M mm 2 6 Nm Końcówka kablowa max. 185 mm 2 20 Nm Do zacisków można podłączyć szyny o maksymalnej szerokości 20 mm. 1. Podstawa 2. Osłona styków 3. Osłona zacisków 4. Płytki maskujące 5. mostkowy 00-S 6. śrubowy 00-M 7. na przewód sektorowy 00-SV 8. hakowy 9. Element sygnalizacyjny stanu przepalenia się wkładki topikowej 2

5 Podstawa bezpiecznikowa listwowa PBS A 690V~ TABELA 3. Oznaczenia PBS 00 wg typów zacisków przyłączeniowych Przekrój żyły kabl. Moment dokręcenia S mostkowy (2 x M5) 4-70 mm 2 6 Nm PBS 00-SM M śrubowy M8 Końcówka kablowa 20 Nm Do zacisków można podłączyć szyny o maksymalnej szerokości 25 mm. 3

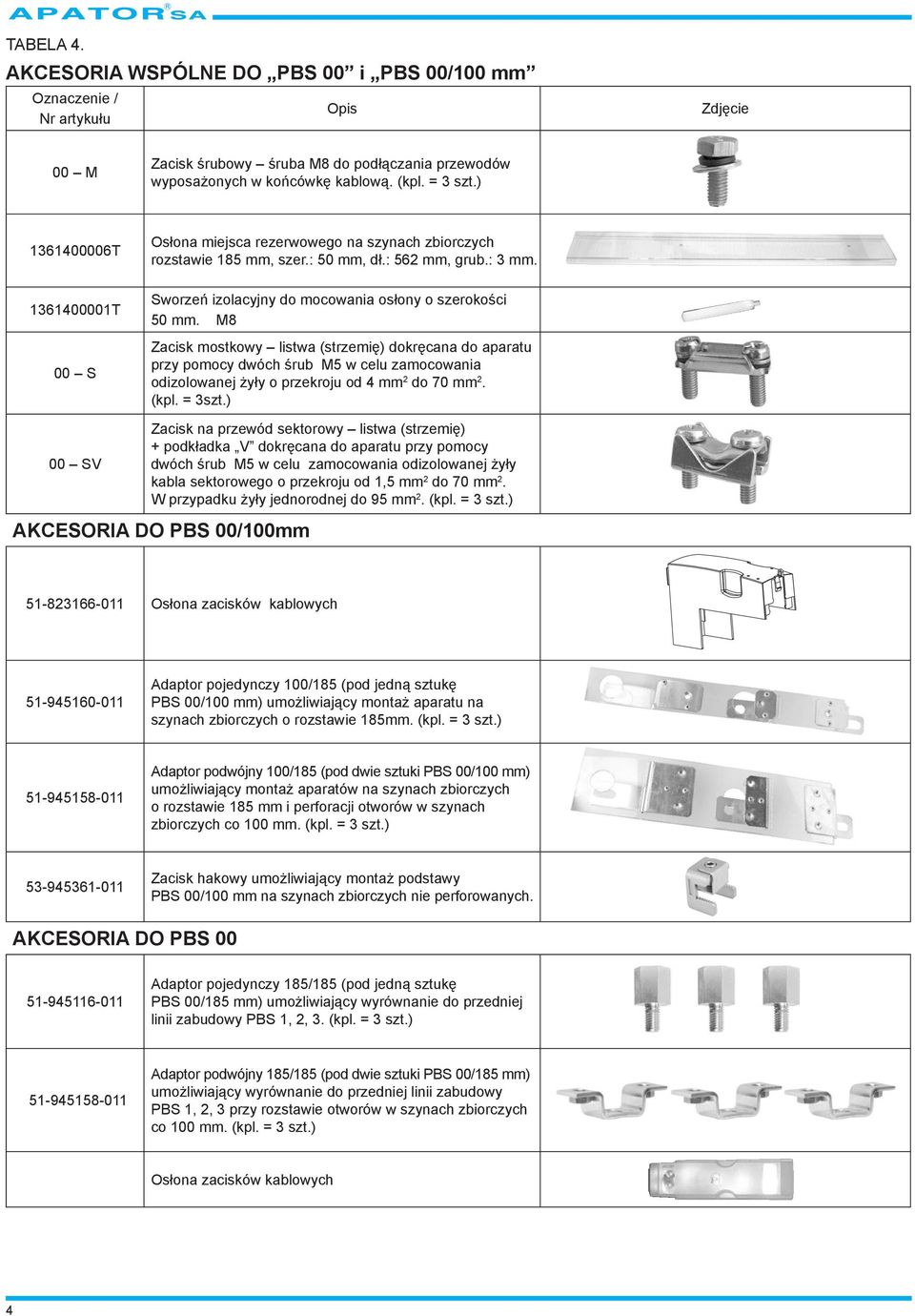

6 TABELA 4. AKCESORIA WSPÓLNE DO PBS 00 i PBS 00/100 mm / Nr artykułu Opis Zdjęcie 00 M śrubowy śruba M8 do podłączania przewodów wyposażonych w końcówkę kablową. (kpl. = 3 szt.) T T 00 S Osłona miejsca rezerwowego na szynach zbiorczych rozstawie 185 mm, szer.: 50 mm, dł.: 562 mm, grub.: 3 mm. Sworzeń izolacyjny do mocowania osłony o szerokości 50 mm. M8 mostkowy listwa (strzemię) dokręcana do przy pomocy dwóch śrub M5 w celu zamocowania odizolowanej żyły o przekroju od 4 mm 2 do 70 mm 2. (kpl. = 3szt.) 00 SV na przewód sektorowy listwa (strzemię) + podkładka V dokręcana do przy pomocy dwóch śrub M5 w celu zamocowania odizolowanej żyły kabla sektorowego o przekroju od 1,5 mm 2 do 70 mm 2. W przypadku żyły jednorodnej do 95 mm 2. (kpl. = 3 szt.) AKCESORIA DO PBS 00/100mm Osłona zacisków kablowych Adaptor pojedynczy 100/185 (pod jedną sztukę PBS 00/100 mm) umożliwiający montaż na szynach zbiorczych o rozstawie 185mm. (kpl. = 3 szt.) Adaptor podwójny 100/185 (pod dwie sztuki PBS 00/100 mm) umożliwiający montaż aparatów na szynach zbiorczych o rozstawie 185 mm i perforacji otworów w szynach zbiorczych co 100 mm. (kpl. = 3 szt.) hakowy umożliwiający montaż podstawy PBS 00/100 mm na szynach zbiorczych nie perforowanych. AKCESORIA DO PBS Adaptor pojedynczy 185/185 (pod jedną sztukę PBS 00/185 mm) umożliwiający wyrównanie do przedniej linii zabudowy PBS 1, 2, 3. (kpl. = 3 szt.) Adaptor podwójny 185/185 (pod dwie sztuki PBS 00/185 mm) umożliwiający wyrównanie do przedniej linii zabudowy PBS 1, 2, 3 przy rozstawie otworów w szynach zbiorczych co 100 mm. (kpl. = 3 szt.) Osłona zacisków kablowych 4

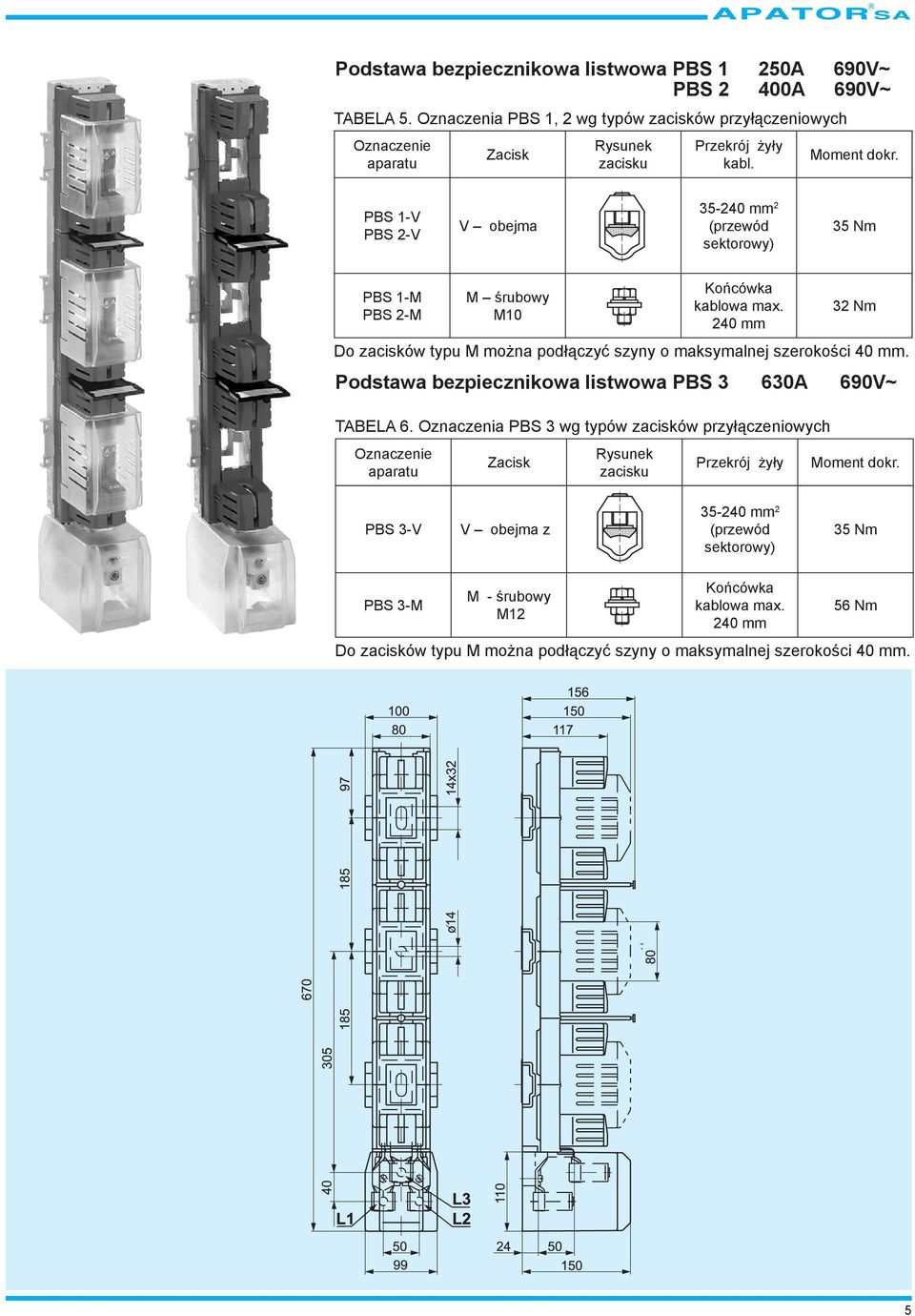

7 Podstawa bezpiecznikowa listwowa PBS 1 250A 690V~ PBS 2 400A 690V~ TABELA 5. Oznaczenia PBS 1, 2 wg typów zacisków przyłączeniowych Przekrój żyły kabl. Moment dokr. PBS 1-V PBS 2-V V obejma mm 2 (przewód sektorowy) 35 Nm PBS 1-M PBS 2-M M śrubowy M10 Końcówka kablowa max. 240 mm 32 Nm Do zacisków typu M można podłączyć szyny o maksymalnej szerokości 40 mm. Podstawa bezpiecznikowa listwowa PBS 3 630A 690V~ TABELA 6. Oznaczenia PBS 3 wg typów zacisków przyłączeniowych Przekrój żyły Moment dokr. PBS 3-V V obejma z mm 2 (przewód sektorowy) 35 Nm PBS 3-M M - śrubowy M12 Końcówka kablowa max. 240 mm 56 Nm Do zacisków typu M można podłączyć szyny o maksymalnej szerokości 40 mm. 5

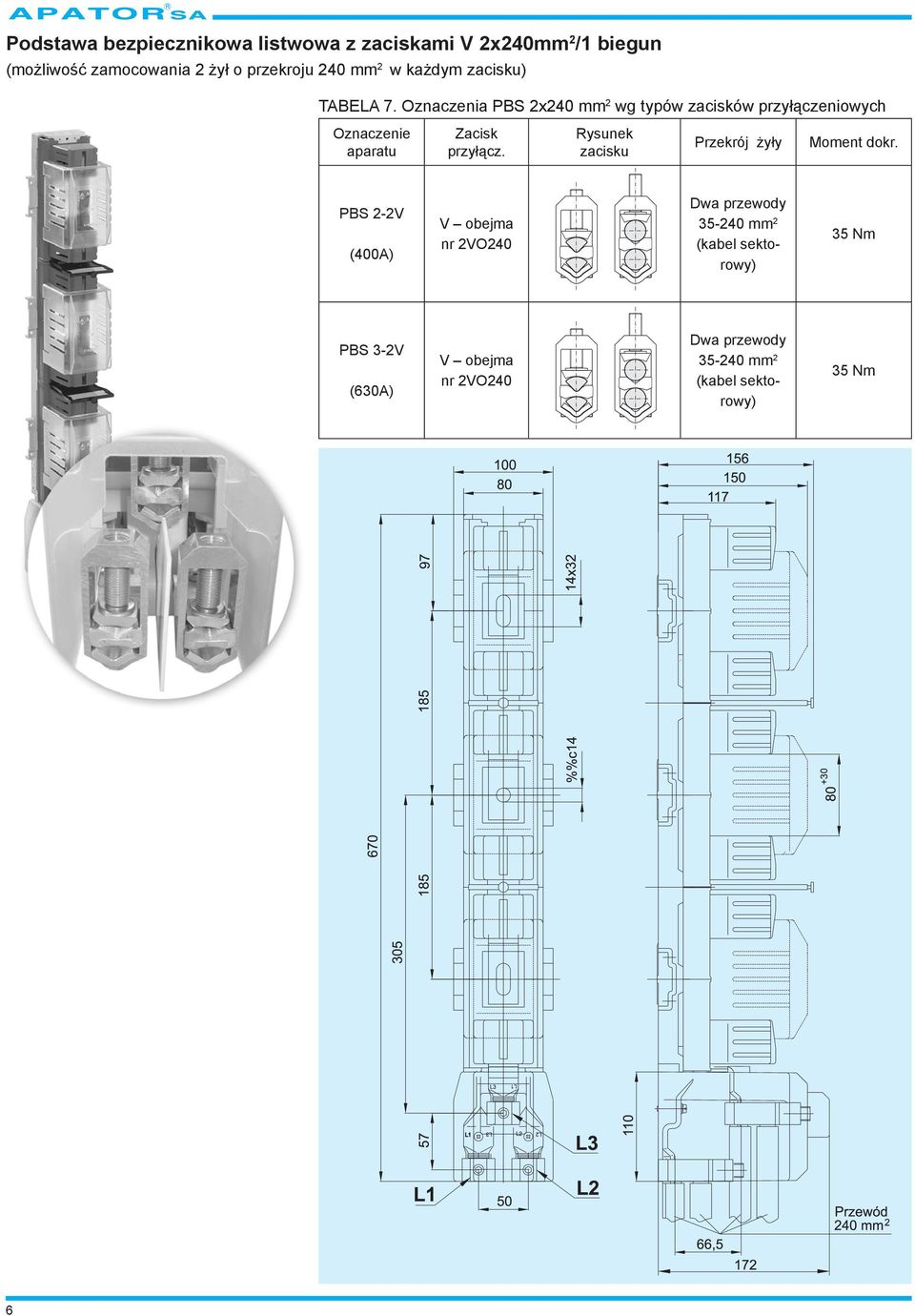

8 Podstawa bezpiecznikowa listwowa z zaciskami V 2x240mm 2 /1 biegun (możliwość zamocowania 2 żył o przekroju 240 mm 2 w każdym ) TABELA 7. Oznaczenia PBS 2x240 mm 2 wg typów zacisków przyłączeniowych przyłącz. Przekrój żyły Moment dokr. PBS 2-2V (400A) V obejma nr 2VO240 Dwa przewody mm 2 (kabel sektorowy) 35 Nm PBS 3-2V (630A) V obejma nr 2VO240 Dwa przewody mm 2 (kabel sektorowy) 35 Nm 6

9 Podstawa bezpiecznikowa listwowa PBS z bocznym wyprowadzeniem odpływów (rozdzielanie, sprzęganie systemu szyn zbiorczych) TABELA 8. Oznaczenia PBS typu sprzęgło Wyprowadz. odpływu Moment dokr. PBS 2-NL (400A) PBS 2-NR (400A) PBS 3-NL (630A) PBS 3-NR (630A) śruba M12 Lewa strona 32 Nm śruba M12 Prawa strona 32 Nm śruba M12 Lewa strona 56 Nm śruba M12 Prawa strona 56 Nm Podstawa bezpiecznikowa listwowa PBS z tylnym wyprowadzeniem odpływów TABELA 9. Oznaczenia PBS Przekrój żyły Moment dokr. PBS 2-ST (400A) S mostkowy (2 x M8) mm 2 20 Nm PBS 3-ST (630A) S mostkowy (2 x M8) mm 2 20 Nm PBS 2-NT (400A) N śrubowy M 10 max. 240 mm 2 32 Nm PBS 3-NT (630A) N śrubowy M 12 max. 240 mm 2 56 Nm 7

10 TABELA 10. AKCESORIA DO PBS1, PBS 2, PBS 3, 690V~ / Nr artykułu Opis Zdjęcie S mostkowy listwa (strzemię) dokręcana do przy pomocy dwóch śrub M8 w celu zamocowania odizolowanej żyły o przekroju od 70 mm 2 do 240 mm 2. (kpl. = 3 szt.) M śrubowy - śruba M10 do podłączania kabli wyposażonych w końcówkę kablową. (kpl. = 3 szt.) 1V T V obejma do bezpośredniego mocowania odizolowanej żyły o przekroju od 35 mm 2 do 240 mm 2. 2V T V obejma do bezpośredniego mocowania dwóch odizolowanych żył o przekrojach od 35 mm 2 do 240 mm 2 VL T T Przyłącze V-listwa do V obejmy do mocowania żył o przekroju od 35 mm 2 do 240 mm 2. Osłona miejsca rezerwowego na szynach zbiorczych rozstawie 185 mm szer.: 50 mm, dł.: 562 mm, grub.: 3 mm T Sworzeń izolacyjny do mocowania osłony o szerokości 50 mm. M T Osłona miejsca rezerwowego na szynach zbiorczych rozstawie 185 mm szer.: 100 mm, dł.: 562 mm, grub.: 3 mm T Sworzeń izolacyjny do mocowania osłony o szerokości 100 mm. M Osłona zacisków kablowych Osłona wkładek topikowych 8

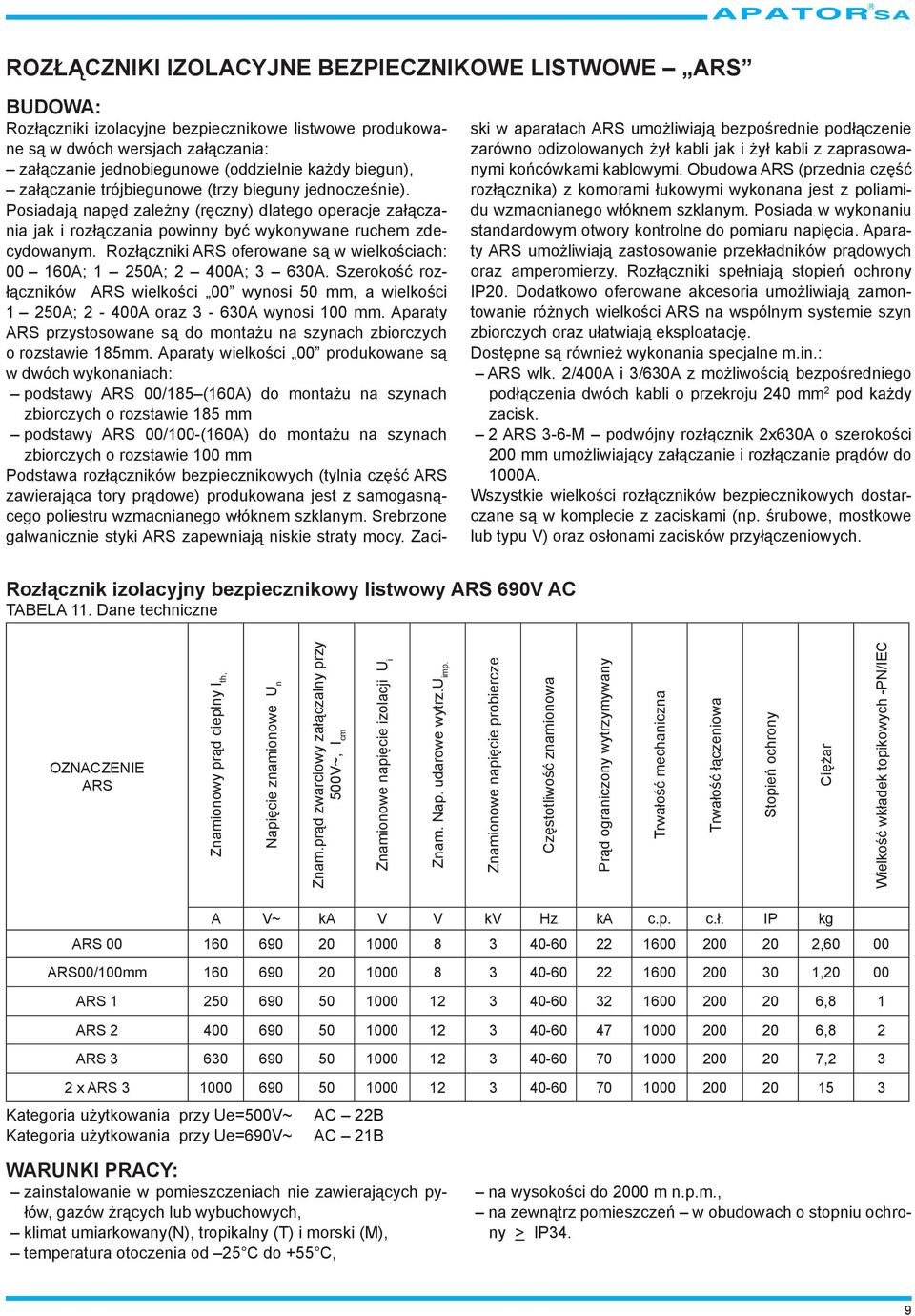

11 ROZŁĄCZNIKI IZOLACYJNE BEZPIECZNIKOWE LISTWOWE ARS BUDOWA: Rozłączniki izolacyjne bezpiecznikowe listwowe produkowane są w dwóch wersjach załączania: załączanie jednobiegunowe (oddzielnie każdy biegun), załączanie trójbiegunowe (trzy bieguny jednocześnie). Posiadają napęd zależny (ręczny) dlatego operacje załączania jak i rozłączania powinny być wykonywane ruchem zdecydowanym. Rozłączniki ARS oferowane są w wielkościach: A; 1 250A; 2 400A; 3 630A. Szerokość rozłączników ARS wielkości 00 wynosi 50 mm, a wielkości 1 250A; 2-400A oraz 3-630A wynosi 100 mm. Aparaty ARS przystosowane są do montażu na szynach zbiorczych o rozstawie 185mm. Aparaty wielkości 00 produkowane są w dwóch wykonaniach: podstawy ARS 00/185 (160A) do montażu na szynach zbiorczych o rozstawie 185 mm podstawy ARS 00/100-(160A) do montażu na szynach zbiorczych o rozstawie 100 mm Podstawa rozłączników bezpiecznikowych (tylnia część ARS zawierająca tory prądowe) produkowana jest z samogasnącego poliestru wzmacnianego włóknem szklanym. Srebrzone galwanicznie styki ARS zapewniają niskie straty mocy. i w aparatach ARS umożliwiają bezpośrednie podłączenie zarówno odizolowanych żył kabli jak i żył kabli z zaprasowanymi końcówkami kablowymi. Obudowa ARS (przednia część rozłącznika) z komorami łukowymi wykonana jest z poliamidu wzmacnianego włóknem szklanym. Posiada w wykonaniu standardowym otwory kontrolne do pomiaru napięcia. Aparaty ARS umożliwiają zastosowanie przekładników prądowych oraz amperomierzy. Rozłączniki spełniają stopień ochrony IP20. Dodatkowo oferowane akcesoria umożliwiają zamontowanie różnych wielkości ARS na wspólnym systemie szyn zbiorczych oraz ułatwiają eksploatację. Dostępne są również wykonania specjalne m.in.: ARS wlk. 2/400A i 3/630A z możliwością bezpośredniego podłączenia dwóch kabli o przekroju 240 mm 2 pod każdy zacisk. 2 ARS 3-6-M podwójny rozłącznik 2x630A o szerokości 200 mm umożliwiający załączanie i rozłączanie prądów do 1000A. Wszystkie wielkości rozłączników bezpiecznikowych dostarczane są w komplecie z zaciskami (np. śrubowe, mostkowe lub typu V) oraz osłonami zacisków przyłączeniowych. Rozłącznik izolacyjny bezpiecznikowy listwowy ARS 690V AC TABELA 11. Dane techniczne OZNACZENIE ARS Znamionowy prąd cieplny I th, Napięcie znamionowe U n Znam.prąd zwarciowy załączalny przy 500V~, I cm Znamionowe napięcie izolacji U i Znam. Nap. udarowe wytrz.u imp. Znamionowe napięcie probiercze Częstotliwość znamionowa Prąd ograniczony wytrzymywany Trwałość mechaniczna Trwałość łączeniowa Stopień ochrony Ciężar Wielkość wkładek topikowych -PN/IEC A V~ ka V V kv Hz ka c.p. c.ł. IP kg ARS ,60 00 ARS00/100mm ,20 00 ARS ,8 1 ARS ,8 2 ARS ,2 3 2 x ARS Kategoria użytkowania przy Ue=500V~ AC 22B Kategoria użytkowania przy Ue=690V~ AC 21B WARUNKI PRACY: zainstalowanie w pomieszczeniach nie zawierających pyłów, gazów żrących lub wybuchowych, klimat umiarkowany(n), tropikalny (T) i morski (M), temperatura otoczenia od 25 C do +55 C, na wysokości do 2000 m n.p.m., na zewnątrz pomieszczeń w obudowach o stopniu ochrony > IP34. 9

12 Rozłącznik izolacyjny bezpiecznikowy listwowy ARS 00/100 mm 160A 690V~ Na rozstaw szyn zbiorczych 100 mm nowość! TABELA 12. Oznaczenia ARS 00/100 mm wg typów zacisków przyłączeniowych ARS S ARS M S mostkowy (2 x M5) M śrubowy M8 Przekrój żył kabl. Moment dokręcenia 4-70 mm 2 6 Nm Końcówka kablowa max.185 mm Do zacisków typu M można podłączyć szyny o maksymalnej szerokości 20 mm. 20 Nm 1. Podstawa 2. Obudowa 3. Pokrywa 4. Rączka 5. Szybka 6. Osłona zacisków 7. Dodatkowa osłona wyrównująca 8. mostkowy 00-S 9. śrubowy 00-M 10. na przewód sektorowy 00-SV 11. hakowy 12. Mikrołącznik kontroli stanu załączania 13. Element sygnalizacyjny stanu przepalenia się wkładki topikowej 14. Tabliczka opisowa 15. Wspornik pod osłonę miejsca rezerwowego 16. Osłona miejsca rezerwowego 10

13 11

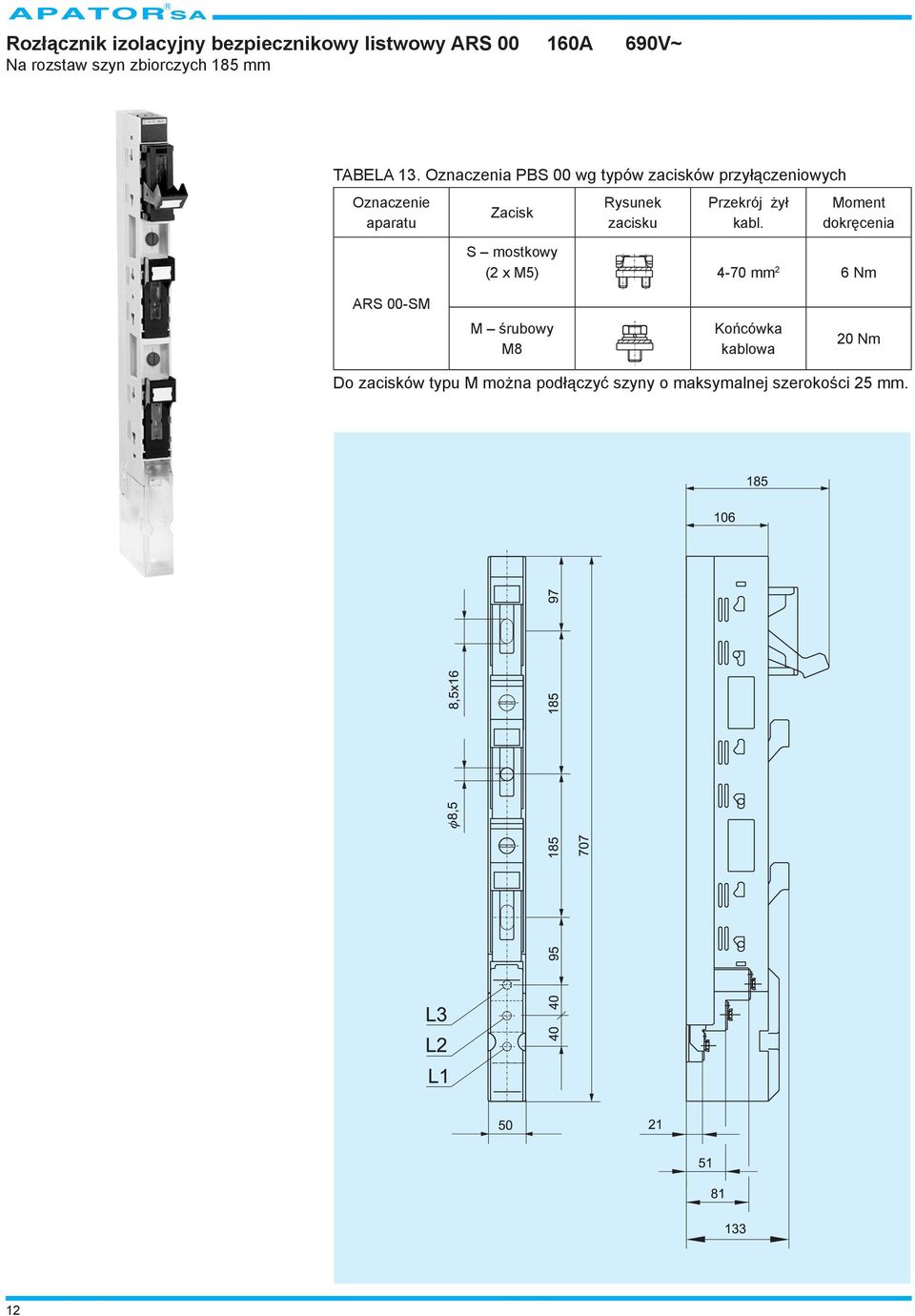

14 Rozłącznik izolacyjny bezpiecznikowy listwowy ARS A 690V~ Na rozstaw szyn zbiorczych 185 mm TABELA 13. Oznaczenia PBS 00 wg typów zacisków przyłączeniowych Przekrój żył kabl. Moment dokręcenia S mostkowy (2 x M5) 4-70 mm 2 6 Nm ARS 00-SM M śrubowy M8 Końcówka kablowa 20 Nm Do zacisków typu M można podłączyć szyny o maksymalnej szerokości 25 mm. 12

15 TABELA 14. AKCESORIA WSPÓLNE DO ARS 00 i ARS00/100 mm / Nr artykułu Opis Zdjęcie 00 M śrubowy - śruba M8 do podłączania żył wyposażonych w końcówkę kablową (kpl. = 3 szt.) T T T T 00 S Osłona miejsca rezerwowego na szynach zbiorczych rozstawie 185 mm: szer.: 50 mm, dł.: 562 mm, grub.: 3 mm. Sworzeń izolacyjny do mocowania osłony o szerokości 50 mm. M8 Przekładnik prądowy ASR21.3, klasa dokładności 1. Przekładnie: od 50/5A do 150/5A. Tuleja dystansowa do przekładników ASR21.3 dł.: 36 mm, zewn. Φ22,5 mm, wewn.φ12,5 mm mostkowy listwa (strzemię) dokręcana do przy pomocy dwóch śrub M5 w celu zamocowania odizolowanej żyły o przekroju od 4 mm 2 do 70 mm 2 (kpl. = 3 szt.) 00 SV na żyłę sektorową listwa (strzemię) + podkładka V dokręcana do przy pomocy dwóch śrub M5 w celu zamocowania odizolowanego kabla sektorowego o przekroju od 1,5 mm 2 do 70 mm 2. W przypadku żyły jednorodnej do 95 mm 2 (kpl. = 3 szt.) AKCESORIA DO ARS 00 / Osłona zacisków kablowych. Osłona wyrównująca wysokość ARS 00/100 mm do ARS 1, 2, Adaptor pojedynczy 100/185 (pod jedną sztukę ARS 00/100 mm) umożliwiający montaż na szynach zbiorczych o rozstawie 185 mm. (kpl. = 3 szt.) Adaptor podwójny 100/185 (pod dwie sztuki ARS 00/100 mm) umożliwiający montaż aparatów na szynach zbiorczych o rozstawie 185 mm i perforacji otworów w szynach zbiorczych co 100 mm. (kpl. = 3 szt.) hakowy umożliwiający montaż podstawy ARS00/100 mm na szynach zbiorczych nie perforowanych. (kpl. = 3 szt.) Mikrołącznik kontroli stanu załączenia (0 1) rozłącznika ARS00/100 Wspornik pod osłoną miejsca rezerwowego Tabliczka opisowa AKCESORIA DO ARS 00 / Adaptor pojedynczy 185/185 (pod jedną sztukę ARS 00/185 mm) umożliwiający wyrównanie do przedniej linii zabudowy ARS 1, 2, 3. (kpl. = 3 szt.) Adaptor podwójny 185/185 (pod dwie sztuki ARS 00/185 mm) umożliwiający wyrównanie do przedniej linii zabudowy ARS 1, 2, 3 przy perforacji otworów w szynach zbiorczych co 100 mm. (kpl. = 3 szt.) Osłona zacisków kablowych 13

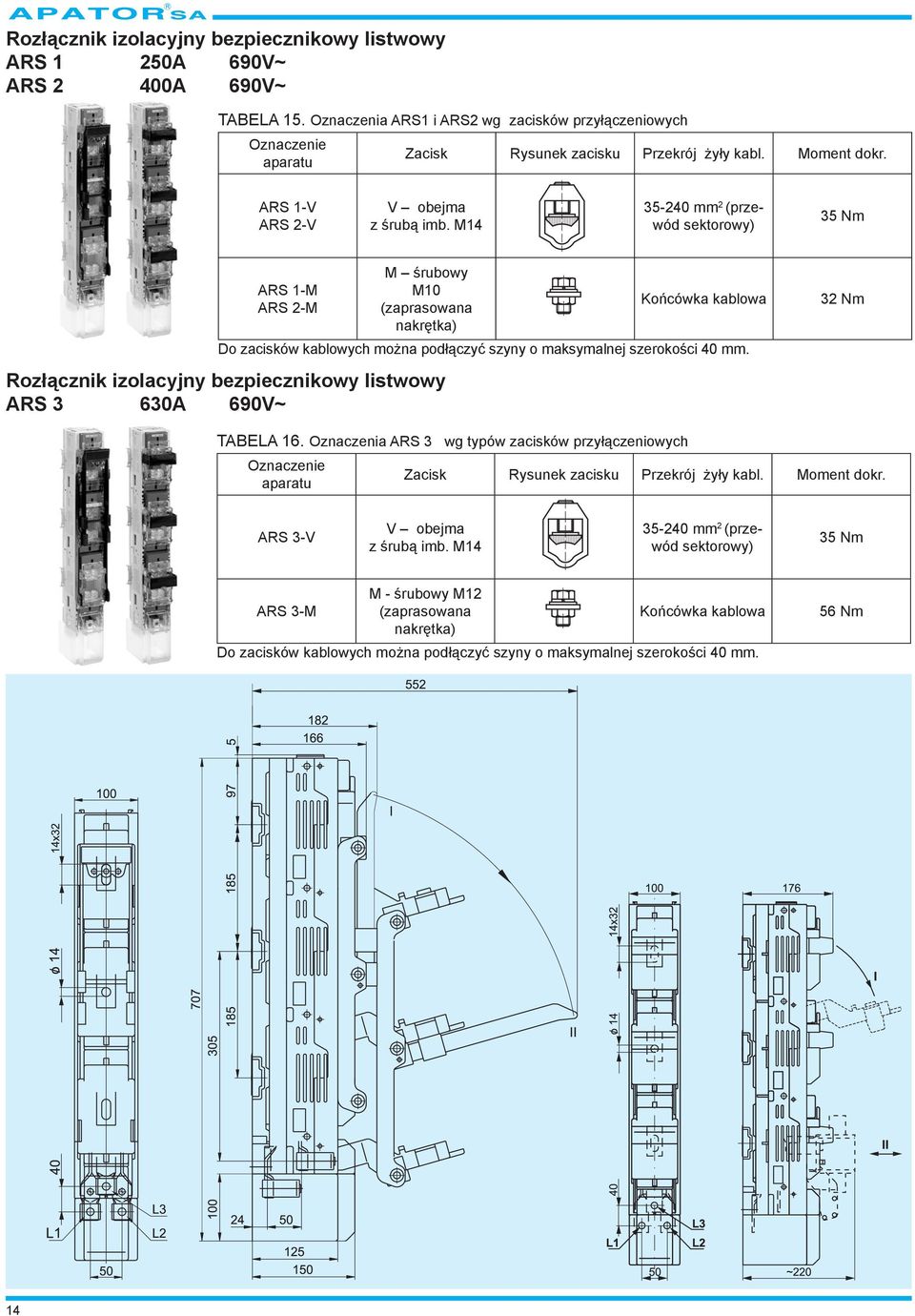

16 Rozłącznik izolacyjny bezpiecznikowy listwowy ARS 1 250A 690V~ ARS 2 400A 690V~ TABELA 15. Oznaczenia ARS1 i ARS2 wg zacisków przyłączeniowych Przekrój żyły kabl. Moment dokr. ARS 1-V ARS 2-V V obejma z śrubą imb. M mm 2 (przewód sektorowy) 35 Nm ARS 1-M ARS 2-M M śrubowy M10 (zaprasowana nakrętka) Rozłącznik izolacyjny bezpiecznikowy listwowy ARS 3 630A 690V~ Końcówka kablowa Do zacisków kablowych można podłączyć szyny o maksymalnej szerokości 40 mm. 32 Nm TABELA 16. Oznaczenia ARS 3 wg typów zacisków przyłączeniowych Przekrój żyły kabl. Moment dokr. ARS 3-V V obejma z śrubą imb. M mm 2 (przewód sektorowy) 35 Nm ARS 3-M M - śrubowy M12 (zaprasowana nakrętka) Końcówka kablowa Do zacisków kablowych można podłączyć szyny o maksymalnej szerokości 40 mm. 56 Nm 14

17 Rozłącznik izolacyjny bezpiecznikowy listwowy z zaciskami typu V - 2x240 mm 2 /1 biegun (możliwość zamocowania 2 przewodów o przekroju 240 mm 2 w każdym ) ARS 2 400A 690V~ ARS 3 630A 690V~ TABELA 17. Oznaczenia ARS 2x240mm 2 wg typów zacisków przyłączeniowych Przekrój żyły kabl. Moment dokr. ARS 2-2V (400A) V obejma nr 2VO240 Dwie żyły mm 2 (kabel sektorowy) 35 Nm ARS 3-2V (630A) V obejma nr 2VO240 Dwie żyły mm 2 (kabel sektorowy) 35 Nm 15

18 Rozłącznik izolacyjny bezpiecznikowy listwowy z bocznym wyprowadzeniem odpływów (Rozdzielanie, sprzęganie systemu szyn zbiorczych.) TABELA 18. Oznaczenia ARS typu sprzęgło Aparatu Wyprowadz. odpływu Moment dokr. ARS 2-NL (400A) śruba M10 Lewa strona 32 Nm ARS 2-NR (400A) śruba M10 Prawa strona 32 Nm ARS 3-NL (630A) śruba M12 Lewa strona 56 Nm ARS 3-NR (630A) śruba M12 Prawa strona 56 Nm L R L wyprowadzenie zacisków przyłączeniowych z lewej strony R wyprowadzenie zacisków przyłączeniowych z prawej strony 16

19 Rozłącznik izolacyjny bezpiecznikowy listwowy (podwójny) 2ARS 3 2x630A szerokość modułu 200 mm TABELA 19. Oznaczenia 2ARS 3 wg typów zacisków przyłączeniowych Przekrój żyły kabl. Moment dokr. 2ARS 3-6-M (2x630A) śruba M12 Końcówki kablowe max.300 mm 2 56 Nm 17

20 Rozłącznik izolacyjny bezpiecznikowy listwowy ARS z tylnym wyprowadzeniem odpływów ARS 2 400A 690V~ ARS 3 630A 690V~ TABELA 20. Oznaczenia ARS wg typów zacisków przyłączeniowych Przekrój żyły kabl. Moment dokr. PBS 2-ST (400A) S mostkowy (2 x M8) mm 2 20 Nm PBS 3-ST (630A) S mostkowy (2 x M8) mm 2 20 Nm PBS 2-NT (400A) N śrubowy M 10 max. 240 mm 2 32 Nm PBS 3-NT (630A) N śrubowy M 12 max. 240 mm 2 56 Nm 18

21 AKCESORIA DO: ARS 1 250A 690V~ ARS 2 400A 690V~ ARS 3 630A 690V~ TABELA 21. / Nr artykułu Opis Zdjęcie S mostkowy listwa (strzemię) dokręcana do przy pomocy dwóch śrub M8 w celu zamocowania odizolowanego przewodu o przekroju od 70 mm 2 do 240 mm 2. (kpl. = 3 szt.) M śrubowy śruba M10 do podłączania kabli wyposażonych w końcówkę kablową. (kpl. = 3 szt.) 1V T V-obejma do bezpośredniego mocowania odizolowanej żyły o przekroju od 35 mm 2 do 240 mm 2. 2V T V-obejma do bezpośredniego mocowania dwóch odizolowanych żył o przekrojach od 35 mm 2 do 240 mm 2. VL T Przyłącze V-listwa do V-obejmy do mocowania kabli o przekroju od 35 mm 2 do 240 mm T Osłona miejsca rezerwowego na szynach zbiorczych rozstawie 185 mm, szer. 50 mm, dł. 562 mm, grub. 3 mm T Sworzeń izolacyjny do mocowania osłony o szerokości 50 mm. M T Osłona miejsca rezerwowego na szynach zbiorczych rozstawie 185 mm, szer. 100 mm, dł. 562 mm, grub. 3 mm T Sworzeń izolacyjny do mocowania osłony o szerokości 100 mm. M12 komplet: Osłona zacisków kablowych (kpl. = 2 szt.) T Przekładnik prądowy ASR Klasa dokładności 1 Przekładnie: od 40/5A do 600/5A T Tuleja dystansowa do przekładników ASR 22.3 dł. 36 mm, Φ22, 5 mm zewn., Φ12,5 mm wewn Tabliczka opisowa 19

22 TRÓJFAZOWY POMIAR PRĄDU rozłącznik izolacyjny bezpiecznikowy ARS / PBS Przekładnik prądowy Tuleja do przekładników Rozłączniki: ARS 1/250A; ARS 2/400A; ARS 3/630A PRZEKŁADNIK ASR22.3 o przekładniach: 50A/5A, 100A/A, 150A/5A, 200A/5A, 250A/5A, 300A/5A, 400A/5A, 500A/5A, 600A/5A wymiary: a = 61 mm; b = 35 mm; c = 78,5 mm tuleja: dł: 36 mm, f wew = 12,5 mm, f zewn = 22,5 mm Klasa dokładności = 1 Rozłączniki: ARS 00/160A PRZEKŁADNIK ASR21.3 o przekładniach: 100A/5A, 150A/5A wymiary: a = 48,5 mm, b = 35 mm, c = 65 mm tuleja: dł: 36 mm, f wew =12,5 mm, f zewn = 22,5 mm Klasa dokładności = 1 20

23 JEDNOFAZOWY POMIAR PRĄDU rozłącznik izolacyjny bezpiecznikowy ARS Przekładnik prądowy Tuleja do przekładników Rozłączniki: ARS 1/250A; ARS 2/400A; ARS 3/630A PRZEKŁADNIK ASR22.3 o przekładniach: 50A/5A, 100A/A, 150A/5A, 200A/5A, 250A/5A, 300A/5A, 400A/5A, 500A/5A, 600A/5A wymiary: a = 61 mm; b = 35 mm; c = 78,5 mm tuleja: dł: 36 mm, f wew = 12,5 mm, f zewn = 22,5 mm Klasa dokładności = 1 Rozłączniki: ARS 00/160A PRZEKŁADNIK ASR21.3 o przekładniach: 100A/5A, 150A/5A wymiary: a = 48,5 mm, b = 35 mm, c = 65 mm tuleja: dł: 36 mm, f wew = 12,5 mm, f zewn = 22,5 mm Klasa dokładności = 1 21
