1 FRIED-POL Paweł Fried tel , fax al. Kromera 12/7, Wrocław REGON NIP NR OPRACOWANIA : 14_01_13 Egzemplarz numer PROJEKT ORGANIZACJI RUCHU TYMCZASOWEGO NA CZAS PRZEBUDOWY DROGI UL. POPOWICKIEJ NA ODCINKU OD ZATOKI AUTOBU- SOWEJ (PRZYSTANEK WEJHEROWSKA W KIERUNKU MIASTA) DO ZJAZDU Z DROGI UL. POPOWICKIEJ DO POSESJI NR W ZAKRESIE CHODNIKA Nazwa obiektu budowlanego: Adres inwestycji Inwestor Przebudowa drogi ul. Popowickiej na odcinku od zatoki autobusowej (przystanek Wejherowska w kierunku miasta) do zjazdu z drogi ul. Popowickiej do posesji nr w zakresie chodnika Wrocław, ul. Popowicka; Dz. nr: 5/2, AM-8; obręb Popowice Zarząd Inwestycji Miejskich z siedzibą we Wrocławiu , ul. Januszowicka 15 Asystent: mgr inż. Radosław Baranek Zakres opracowania: Część drogowa Specjalność: drogowa Data Podpis: Projektant: mgr inż. Paweł Fried Zakres opracowania: Część drogowa Specjalność i numer uprawnień budowlanych, nr DOIIB: Uprawnienia budowlane nr 416/01/DUW w specjalności konstrukcyjno-budowlanej, DOŚ/BO/0649/02 Data: Podpis: Styczeń 2012

2 PROJEKT ORGANIZACJI RUCHU TYMCZASOWEGO 14/01/13 SPIS ZAWARTOŚCI 1. Wprowadzenie Podstawa opracowania Lokalizacja Stan istniejący Planowany zakres przebudowy Organizacja ruchu tymczasowego na czas budowy Rysunki... 5 Rys. ORZ-1. Organizacja ruchu zastępczego na czas budowy Załączniki Uzgodnienie nr 31/13 z dnia projektu budowy chodnika przy ul. Popowickiej na odcinku od zatoki autobusowej do zjazdu na posesje nr Uzgodnienie WIM-ER ŁJ z dnia projektu budowy chodnika przy ul. Popowickiej na odcinku od zatoki autobusowej do zjazdu na posesje nr Uzgodnienie WIM-ER WW z dnia projektu budowy chodnika przy ul. Popowickiej na odcinku od zatoki autobusowej do zjazdu na posesje nr Uzgodnienie ZDiUM nr EIO AH z dnia projektu budowy chodnika przy ul. Popowickiej na odcinku od zatoki autobusowej do zjazdu na posesje nr

3 PROJEKT ORGANIZACJI RUCHU TYMCZASOWEGO 14/01/13 1. Wprowadzenie Opis techniczny do projektu na czas przebudowy drogi ul. Popowickiej na odcinku od zatoki autobusowej (przystanek Wejherowska w kierunku miasta) do zjazdu z drogi ul. Popowickiej do posesji nr w zakresie chodnika. Oznaczenia geodezyjne: Działka nr 5/2 AM-8 obręb Popowice Gmina Miejska Wrocław / ZDiUM 2. Podstawa opracowania - zlecenie inwestora; - Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. (DZ.U. nr 43 poz. 430) w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie; - mapa zasadnicza w skali 1:500; - Projekt budowlany chodnika; 3. Lokalizacja Projektowany chodnik znajduje się po połudnowej stronie ul. Popowickiej na odcinku od zatoki autobusowej (przystanek Wejherowska w kierunku miasta) do zjazdu z drogi ul. Popowickiej do posesji nr Cała inwestycja znajduje się w pasie drogowym ul. Popowickiej na działce drogowej nr 5/2 AM-8 obręb Popowice. 4. Stan istniejący W obszarze objętym opracowaniem znajduje się teren o charakterze parkowym z nawierzchnią ziemną, częściowo zielony z dużą ilością drzew. Istniejące chodniki dochodzące do terenu, na którym zaplanowano chodnik, prowadzą ruch pieszy okrążając teren parkowy. Z biegiem lat ruch pieszy wytyczył jednak przejście wzdłuż ul. Popowickiej, wydeptując ścieżkę pomiędzy drzewami (po najkrótszej linii łączącej istniejące odcinki chodnika). 5. Planowany zakres przebudowy Planowana przebudowa drogi ul. Popowickiej przewiduje wykonanie chodnika biegnącego w obrębie pasa drogowego (działka nr 5/2 AM-8 obręb Popowice) na terenie o charakterze parkowym. 3

4 PROJEKT ORGANIZACJI RUCHU TYMCZASOWEGO 14/01/13 Chodnik przebiegać będzie pomiędzy drzewami, odcinkami po obszarze wydeptanym przez pieszych. Chodnik o szerokości 2,5 m o nawierzchni z kruszywa łamanego z lokalnymi przewężeniami (do 1,3m mającymi na celu ominięcie rosnących tam drzew) ograniczony będzie elementami brzegowymi tj. obrzeże betonowe 8x30x100 cm oraz w miejscach zbliżeń do drzew obrzeże typu "ekobord" (w celu ograniczenia ingerencji w system korzeniowy drzew). Odległość od drzew - min. 50cm od obwodu drzewa. W miejscach zbliżania się chodnika do krawędzi skarpy przewidziano montaż barierek oraz zaplanowano montaż słupków stałych ograniczających wjazd na istn. chodnik od strony zjazdu z drogi ul. Popowickiej do posesji i ul. Zajęczej. Przewiduje się usunięcie jednego drzewa ( wiąz ) 6. Organizacja ruchu tymczasowego na czas budowy Budowę projektowanego chodnika w obszarze pasa drogi ul. Popowickiej planuje się wykonać w jednym etapie. Przewiduje się wykonanie zabezpieczenia obszaru prac poprzez ustawienie zapór drogowych typu U- U-20c i bariery kierunkowej U-3d od strony dojścia z istniejących chodników oraz rozwinięcie taśmy ostrzegawczej U-22 rozwieszonej pomiędzy szpilkami stalowymi wbijanymi w ziemię na terenie o charakterze parkowym (wzdłuż projektowanego chodnika po obu jego stronach). Projektował: mgr inż. Paweł Fried 4

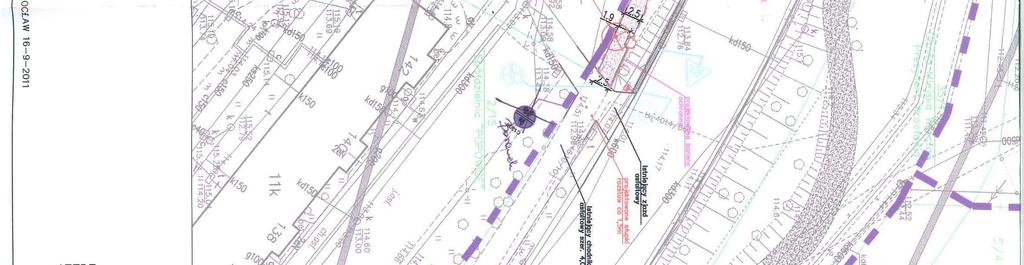

5 PROJEKT ORGANIZACJI RUCHU TYMCZASOWEGO 14/01/13 7. Rysunki 5

6

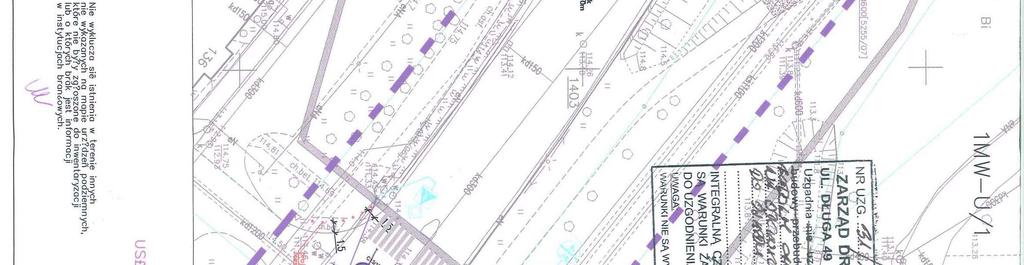

7 PROJEKT ORGANIZACJI RUCHU TYMCZASOWEGO 14/01/13 8. Załączniki 7

8

9

10

11

12
