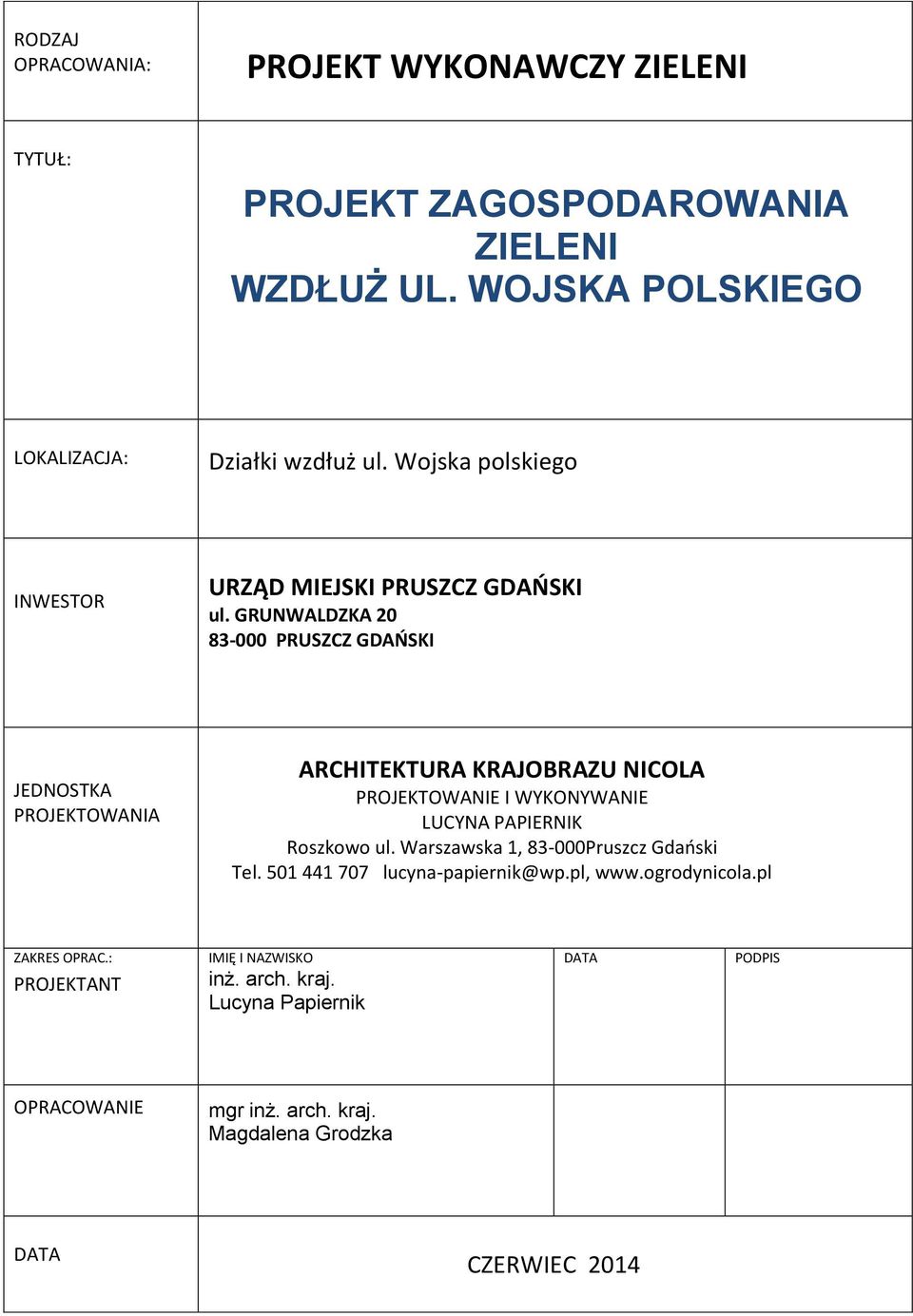

1 RODZAJ OPRACOWANIA: PROJEKT WYKONAWCZY ZIELENI TYTUŁ: PROJEKT ZAGOSPODAROWANIA ZIELENI WZDŁUŻ UL. WOJSKA POLSKIEGO LOKALIZACJA: Działki wzdłuż ul. Wojska polskiego INWESTOR URZĄD MIEJSKI PRUSZCZ GDAŃSKI ul. GRUNWALDZKA PRUSZCZ GDAŃSKI JEDNOSTKA PROJEKTOWANIA ARCHITEKTURA KRAJOBRAZU NICOLA PROJEKTOWANIE I WYKONYWANIE LUCYNA PAPIERNIK Roszkowo ul. Warszawska 1, Pruszcz Gdański Tel lucyna-papiernik@wp.pl, ZAKRES OPRAC.: PROJEKTANT IMIĘ I NAZWISKO inż. arch. kraj. Lucyna Papiernik DATA PODPIS OPRACOWANIE mgr inż. arch. kraj. Magdalena Grodzka DATA CZERWIEC 2014

2 I. CZĘŚĆ OPISOWA: 1. PRZEDMIOT OPRACOWANIA 2. FORMA I ZAKRES OPRACOWANIA 3. PODSTAWA OPRACOWANIA 4. CHARAKTERYSTYKA TERENU OPRACOWANIA 5. INWENTARYZACJA I GOSPODARKA ZIELENIĄ ISTNIEJĄCĄ 6. OPIS KONCEPCJI PROJEKTOWEJ 7. PROJEKT WYKONAWCZY 7.1. Przygotowanie terenu Przygotowanie podłoża pod nowe nasadzenia roślinne Wykonanie nowych nasadzeń Wykonanie nawierzchni z naturalnego kamienia. 7.5.Wykonanie opasek zabezpieczających 8. MAŁA ARCHITEKTURA 9. BILANS TERENU 8.1 Bilans terenu zestawienie projektowanych powierzchni. 8.2 Zestawienie materiałów. UWAGI KOŃCOWE

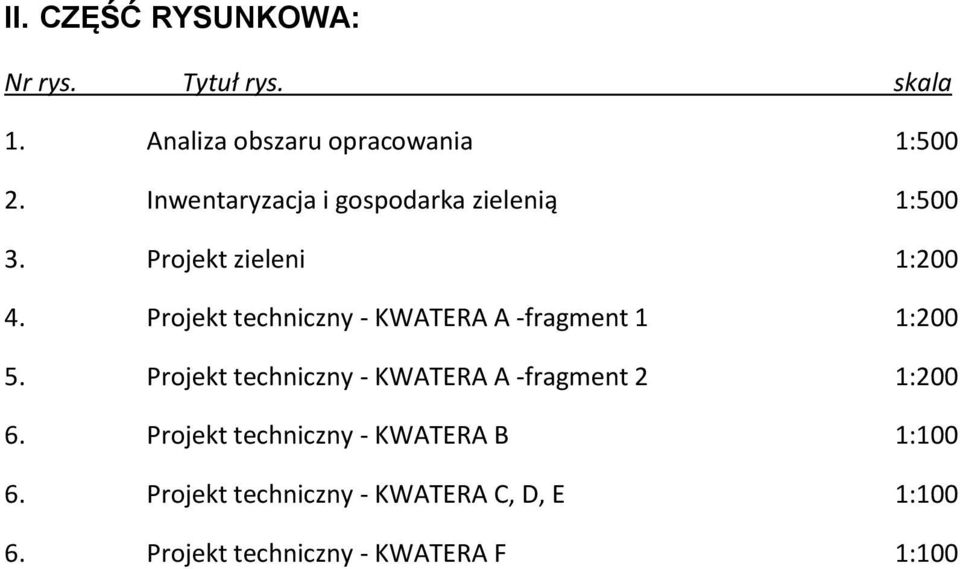

3 II. CZĘŚĆ RYSUNKOWA: Nr rys. Tytuł rys. skala 1. Analiza obszaru opracowania 1: Inwentaryzacja i gospodarka zielenią 1: Projekt zieleni 1: Projekt techniczny - KWATERA A -fragment 1 1: Projekt techniczny - KWATERA A -fragment 2 1: Projekt techniczny - KWATERA B 1: Projekt techniczny - KWATERA C, D, E 1: Projekt techniczny - KWATERA F 1:100

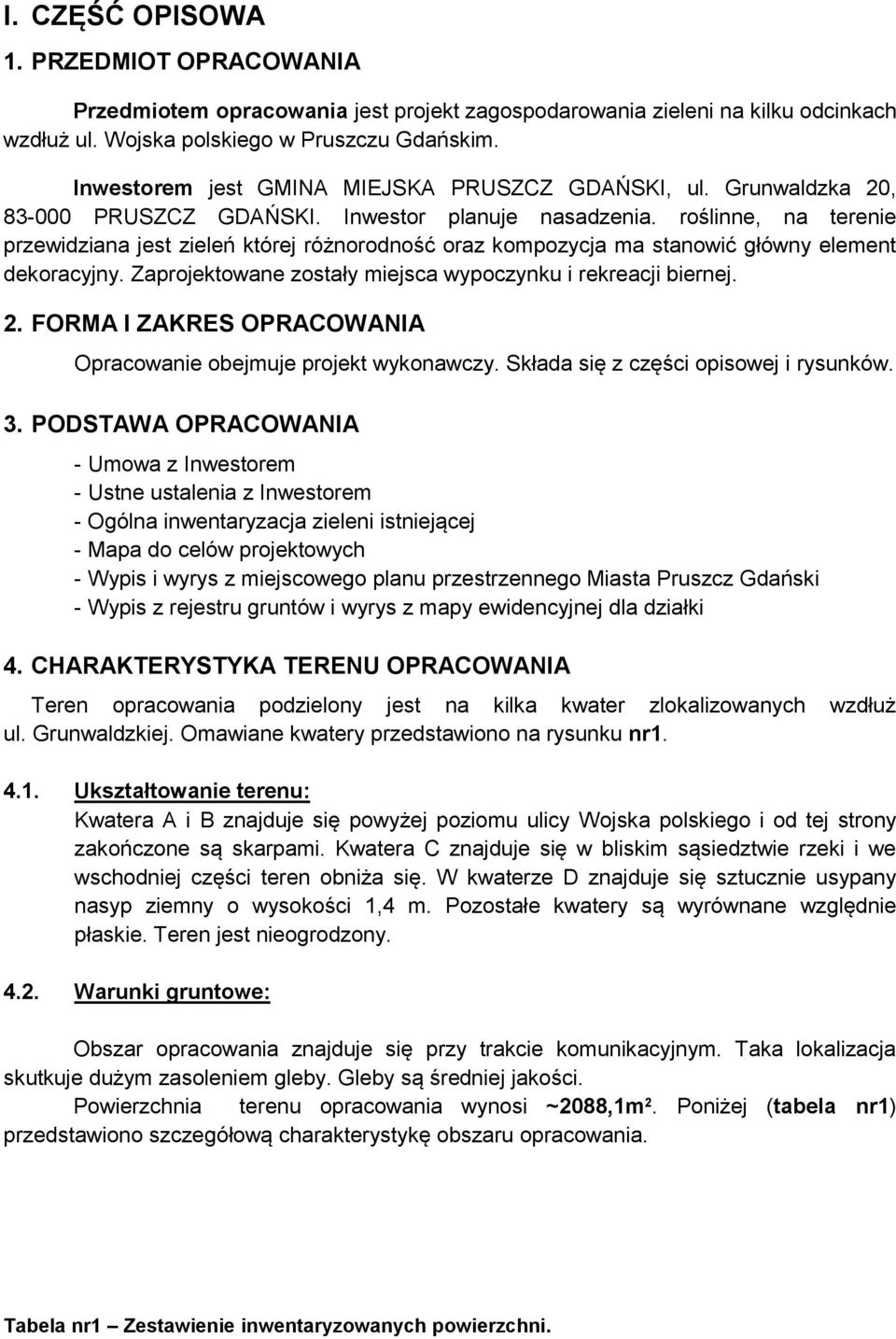

4 I. CZĘŚĆ OPISOWA 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt zagospodarowania zieleni na kilku odcinkach wzdłuż ul. Wojska polskiego w Pruszczu Gdańskim. Inwestorem jest GMINA MIEJSKA PRUSZCZ GDAŃSKI, ul. Grunwaldzka 20, PRUSZCZ GDAŃSKI. Inwestor planuje nasadzenia. roślinne, na terenie przewidziana jest zieleń której różnorodność oraz kompozycja ma stanowić główny element dekoracyjny. Zaprojektowane zostały miejsca wypoczynku i rekreacji biernej. 2. FORMA I ZAKRES OPRACOWANIA Opracowanie obejmuje projekt wykonawczy. Składa się z części opisowej i rysunków. 3. PODSTAWA OPRACOWANIA - Umowa z Inwestorem - Ustne ustalenia z Inwestorem - Ogólna inwentaryzacja zieleni istniejącej - Mapa do celów projektowych - Wypis i wyrys z miejscowego planu przestrzennego Miasta Pruszcz Gdański - Wypis z rejestru gruntów i wyrys z mapy ewidencyjnej dla działki 4. CHARAKTERYSTYKA TERENU OPRACOWANIA Teren opracowania podzielony jest na kilka kwater zlokalizowanych wzdłuż ul. Grunwaldzkiej. Omawiane kwatery przedstawiono na rysunku nr Ukształtowanie terenu: Kwatera A i B znajduje się powyżej poziomu ulicy Wojska polskiego i od tej strony zakończone są skarpami. Kwatera C znajduje się w bliskim sąsiedztwie rzeki i we wschodniej części teren obniża się. W kwaterze D znajduje się sztucznie usypany nasyp ziemny o wysokości 1,4 m. Pozostałe kwatery są wyrównane względnie płaskie. Teren jest nieogrodzony Warunki gruntowe: Obszar opracowania znajduje się przy trakcie komunikacyjnym. Taka lokalizacja skutkuje dużym zasoleniem gleby. Gleby są średniej jakości. Powierzchnia terenu opracowania wynosi ~2088,1m 2. Poniżej (tabela nr1) przedstawiono szczegółową charakterystykę obszaru opracowania. Tabela nr1 Zestawienie inwentaryzowanych powierzchni.

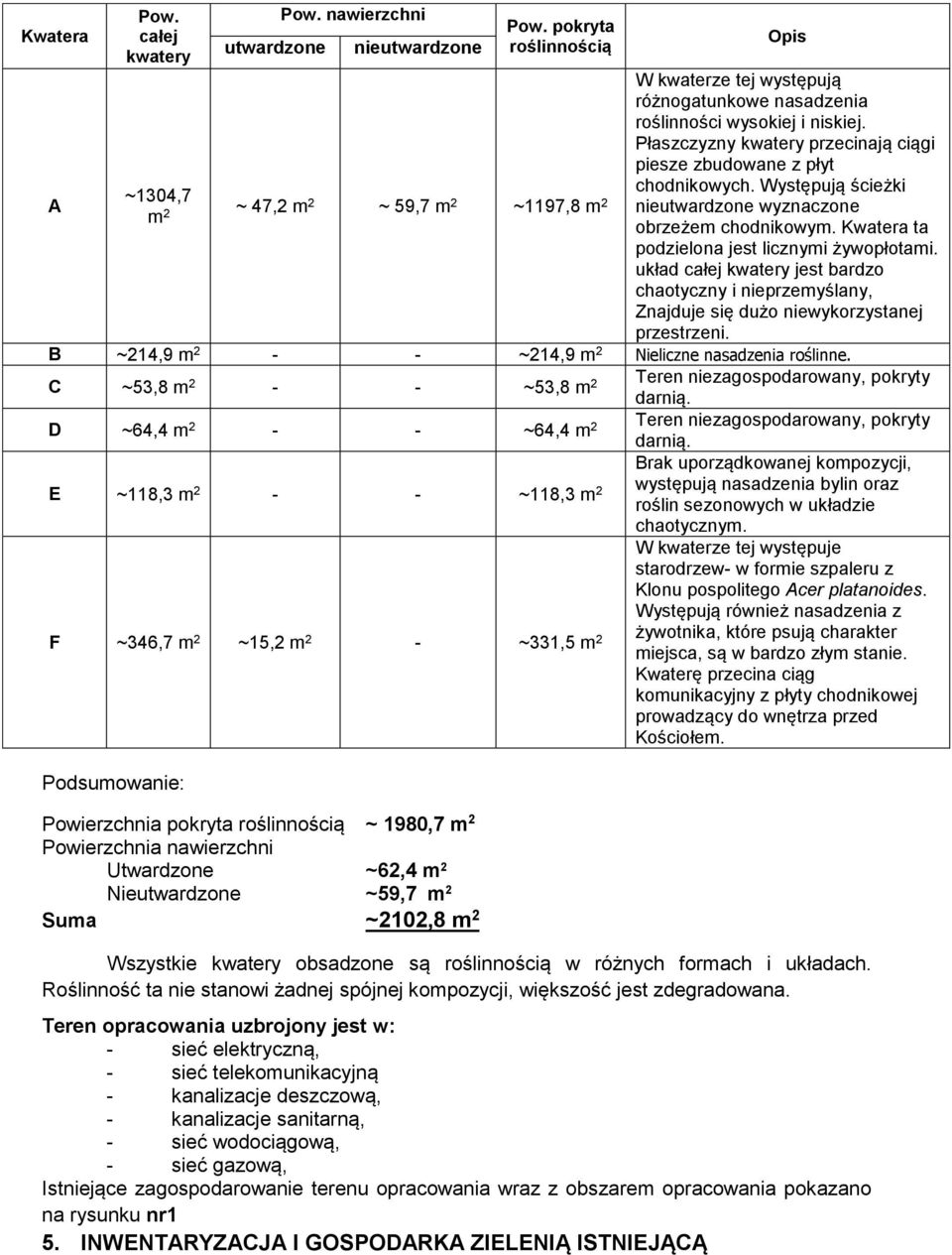

5 Kwatera A Pow. całej kwatery utwardzone Pow. nawierzchni nieutwardzone Pow. pokryta roślinnością ~1304,7 m 2 ~ 47,2 m 2 ~ 59,7 m 2 ~1197,8 m 2 Opis W kwaterze tej występują różnogatunkowe nasadzenia roślinności wysokiej i niskiej. Płaszczyzny kwatery przecinają ciągi piesze zbudowane z płyt chodnikowych. Występują ścieżki nieutwardzone wyznaczone obrzeżem chodnikowym. Kwatera ta podzielona jest licznymi żywopłotami. układ całej kwatery jest bardzo chaotyczny i nieprzemyślany, Znajduje się dużo niewykorzystanej przestrzeni. B ~214,9 m ~214,9 m 2 Nieliczne nasadzenia roślinne. C ~53,8 m ~53,8 m 2 Teren niezagospodarowany, pokryty darnią. D ~64,4 m ~64,4 m 2 Teren niezagospodarowany, pokryty darnią. E ~118,3 m ~118,3 m 2 Brak uporządkowanej kompozycji, występują nasadzenia bylin oraz roślin sezonowych w układzie chaotycznym. F ~346,7 m 2 ~15,2 m 2 - ~331,5 m 2 W kwaterze tej występuje starodrzew- w formie szpaleru z Klonu pospolitego Acer platanoides. Występują również nasadzenia z żywotnika, które psują charakter miejsca, są w bardzo złym stanie. Kwaterę przecina ciąg komunikacyjny z płyty chodnikowej prowadzący do wnętrza przed Kościołem. Podsumowanie: Powierzchnia pokryta roślinnością ~ 1980,7 m 2 Powierzchnia nawierzchni Utwardzone ~62,4 m 2 Nieutwardzone ~59,7 m 2 Suma ~2102,8 m 2 Wszystkie kwatery obsadzone są roślinnością w różnych formach i układach. Roślinność ta nie stanowi żadnej spójnej kompozycji, większość jest zdegradowana. Teren opracowania uzbrojony jest w: - sieć elektryczną, - sieć telekomunikacyjną - kanalizacje deszczową, - kanalizacje sanitarną, - sieć wodociągową, - sieć gazową, Istniejące zagospodarowanie terenu opracowania wraz z obszarem opracowania pokazano na rysunku nr1 5. INWENTARYZACJA I GOSPODARKA ZIELENIĄ ISTNIEJĄCĄ

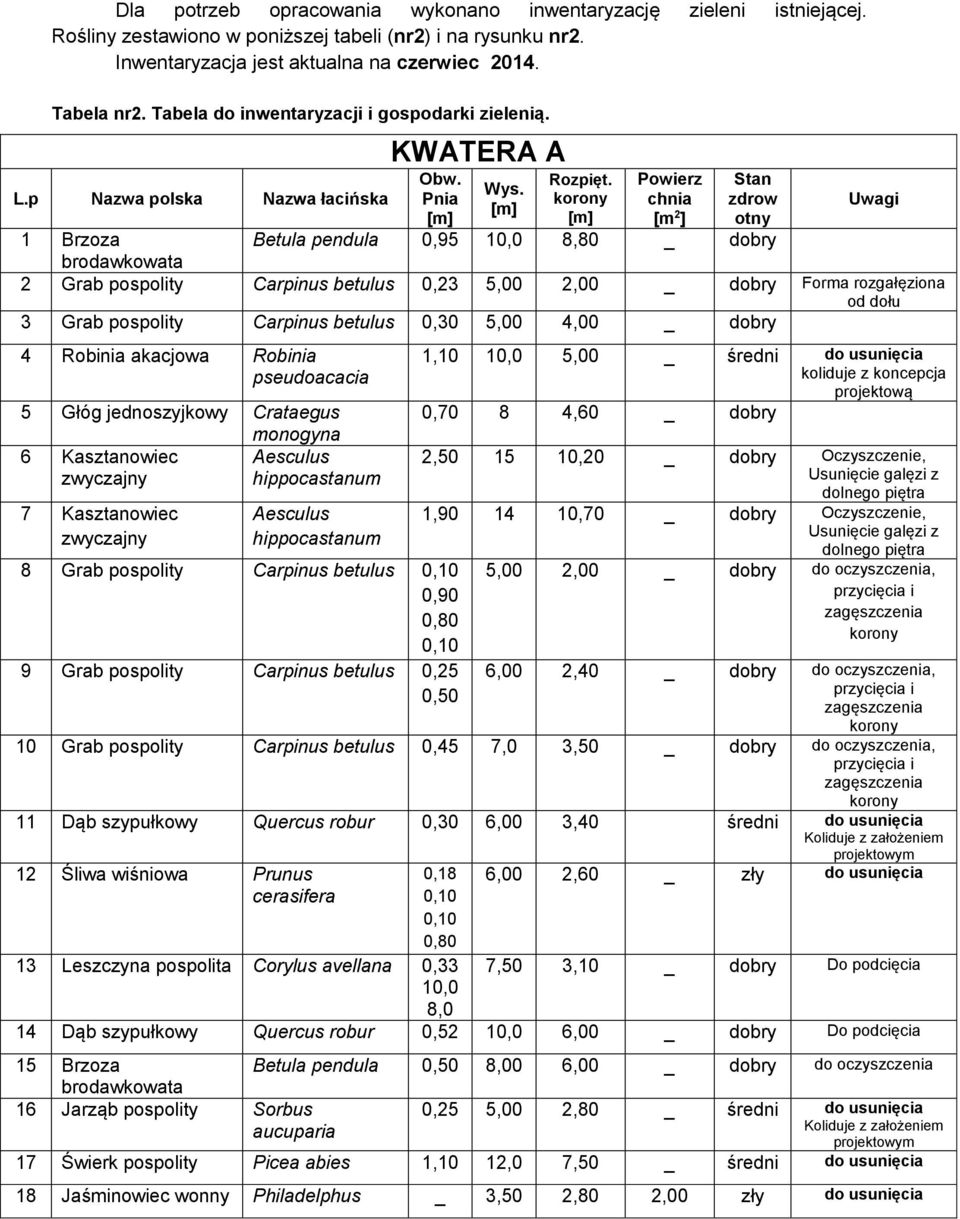

6 Dla potrzeb opracowania wykonano inwentaryzację zieleni istniejącej. Rośliny zestawiono w poniższej tabeli (nr2) i na rysunku nr2. Inwentaryzacja jest aktualna na czerwiec Tabela nr2. Tabela do inwentaryzacji i gospodarki zielenią. KWATERA A L.p Nazwa polska Nazwa łacińska Obw. Rozpięt. Powierz Stan Wys. Pnia korony chnia zdrow [m 2 ] otny Uwagi 1 Brzoza Betula pendula 0,95 10,0 8,80 _ dobry brodawkowata 2 Grab pospolity Carpinus betulus 0,23 5,00 2,00 _ dobry Forma rozgałęziona od dołu 3 Grab pospolity Carpinus betulus 0,30 5,00 4,00 _ dobry 4 Robinia akacjowa Robinia pseudoacacia 5 Głóg jednoszyjkowy Crataegus monogyna 6 Kasztanowiec Aesculus zwyczajny hippocastanum 7 Kasztanowiec zwyczajny Aesculus hippocastanum 8 Grab pospolity Carpinus betulus 0,10 0,90 0,80 0,10 9 Grab pospolity Carpinus betulus 0,25 0,50 1,10 10,0 5,00 _ średni do usunięcia koliduje z koncepcja projektową 0,70 8 4,60 _ dobry 2, ,20 _ dobry Oczyszczenie, Usunięcie galęzi z dolnego piętra 1, ,70 _ dobry Oczyszczenie, Usunięcie galęzi z dolnego piętra 5,00 2,00 _ dobry do oczyszczenia, przycięcia i zagęszczenia korony 6,00 2,40 _ dobry do oczyszczenia, przycięcia i zagęszczenia korony 10 Grab pospolity Carpinus betulus 0,45 7,0 3,50 _ dobry do oczyszczenia, przycięcia i zagęszczenia korony 11 Dąb szypułkowy Quercus robur 0,30 6,00 3,40 średni do usunięcia Koliduje z założeniem 6,00 2,60 _ zły do usunięcia 12 Śliwa wiśniowa Prunus cerasifera 0,18 0,10 0,10 0,80 13 Leszczyna pospolita Corylus avellana 0,33 7,50 3,10 _ dobry Do podcięcia 10,0 8,0 14 Dąb szypułkowy Quercus robur 0,52 10,0 6,00 _ dobry Do podcięcia 15 Brzoza Betula pendula 0,50 8,00 6,00 _ dobry do oczyszczenia brodawkowata 16 Jarząb pospolity Sorbus 0,25 5,00 2,80 _ średni do usunięcia Koliduje z założeniem aucuparia 17 Świerk pospolity Picea abies 1,10 12,0 7,50 _ średni do usunięcia 18 Jaśminowiec wonny Philadelphus _ 3,50 2,80 2,00 zły do usunięcia

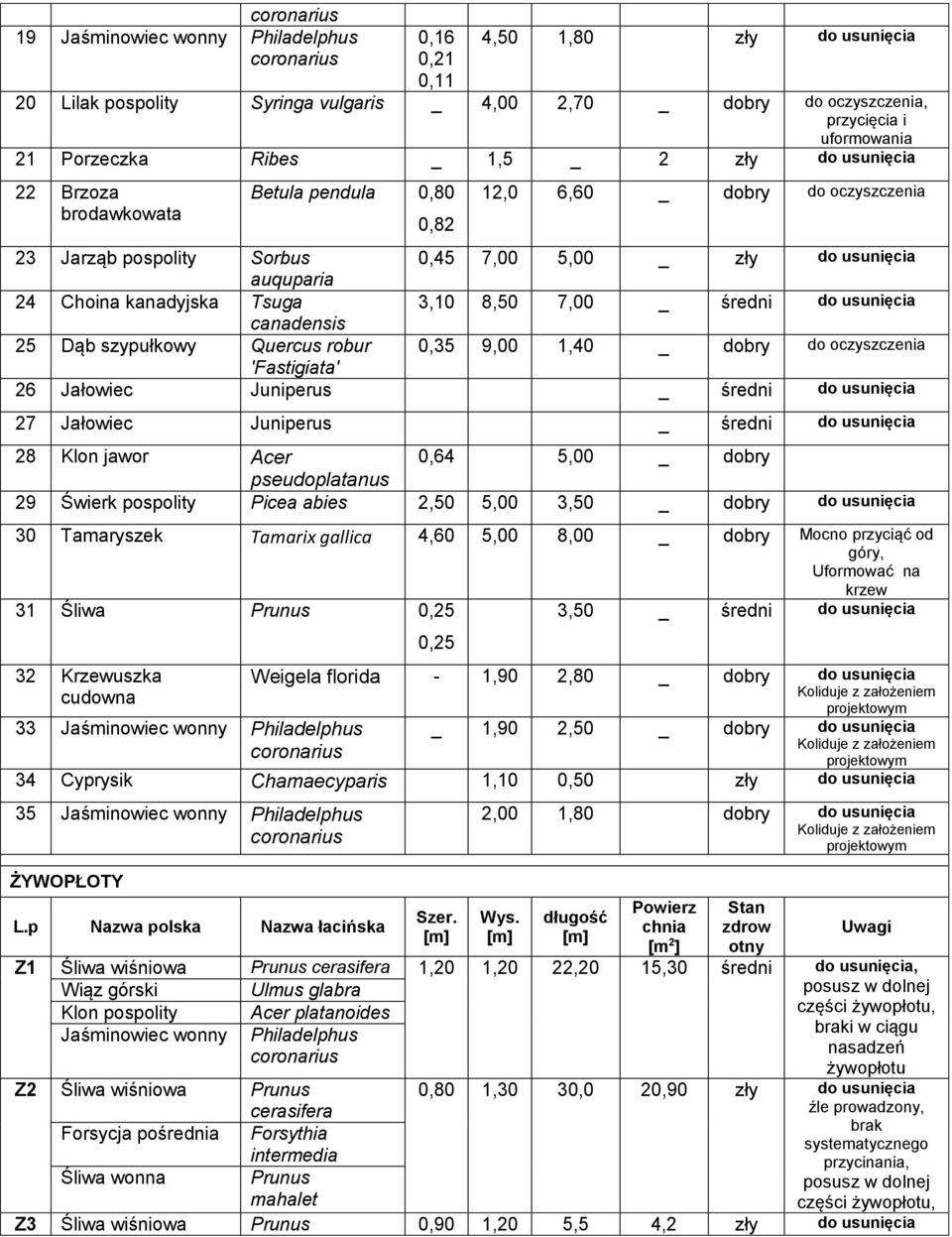

7 coronarius 19 Jaśminowiec wonny Philadelphus coronarius 0,16 0,21 0,11 4,50 1,80 zły do usunięcia 20 Lilak pospolity Syringa vulgaris _ 4,00 2,70 _ dobry do oczyszczenia, przycięcia i uformowania 21 Porzeczka Ribes _ 1,5 _ 2 zły do usunięcia 22 Brzoza brodawkowata Betula pendula 0,80 0,82 12,0 6,60 _ dobry do oczyszczenia 23 Jarząb pospolity Sorbus 0,45 7,00 5,00 _ zły do usunięcia auquparia 24 Choina kanadyjska Tsuga 3,10 8,50 7,00 _ średni do usunięcia canadensis 25 Dąb szypułkowy Quercus robur 0,35 9,00 1,40 _ dobry do oczyszczenia 'Fastigiata' 26 Jałowiec Juniperus _ średni do usunięcia 27 Jałowiec Juniperus _ średni do usunięcia 28 Klon jawor Acer 0,64 5,00 _ dobry pseudoplatanus 29 Świerk pospolity Picea abies 2,50 5,00 3,50 _ dobry do usunięcia 30 Tamaryszek Tamarix gallica 4,60 5,00 8,00 _ dobry Mocno przyciąć od góry, Uformować na krzew 31 Śliwa Prunus 0,25 3,50 _ średni do usunięcia 32 Krzewuszka cudowna 0,25 Weigela florida - 1,90 2,80 _ dobry do usunięcia Koliduje z założeniem 33 Jaśminowiec wonny Philadelphus _ 1,90 2,50 _ dobry do usunięcia Koliduje z założeniem coronarius 34 Cyprysik Chamaecyparis 1,10 0,50 zły do usunięcia 35 Jaśminowiec wonny Philadelphus coronarius ŻYWOPŁOTY L.p Nazwa polska Nazwa łacińska Szer. 2,00 1,80 dobry do usunięcia Koliduje z założeniem Wys. długość Powierz chnia [m 2 ] Stan zdrow otny Uwagi Z1 Śliwa wiśniowa Prunus cerasifera 1,20 1,20 22,20 15,30 średni do usunięcia, Wiąz górski Ulmus glabra posusz w dolnej Klon pospolity Acer platanoides części żywopłotu, Jaśminowiec wonny Philadelphus braki w ciągu nasadzeń coronarius żywopłotu Z2 Śliwa wiśniowa Prunus 0,80 1,30 30,0 20,90 zły do usunięcia cerasifera źle prowadzony, brak Forsycja pośrednia Forsythia systematycznego intermedia przycinania, Śliwa wonna Prunus posusz w dolnej mahalet części żywopłotu, Z3 Śliwa wiśniowa Prunus 0,90 1,20 5,5 4,2 zły do usunięcia

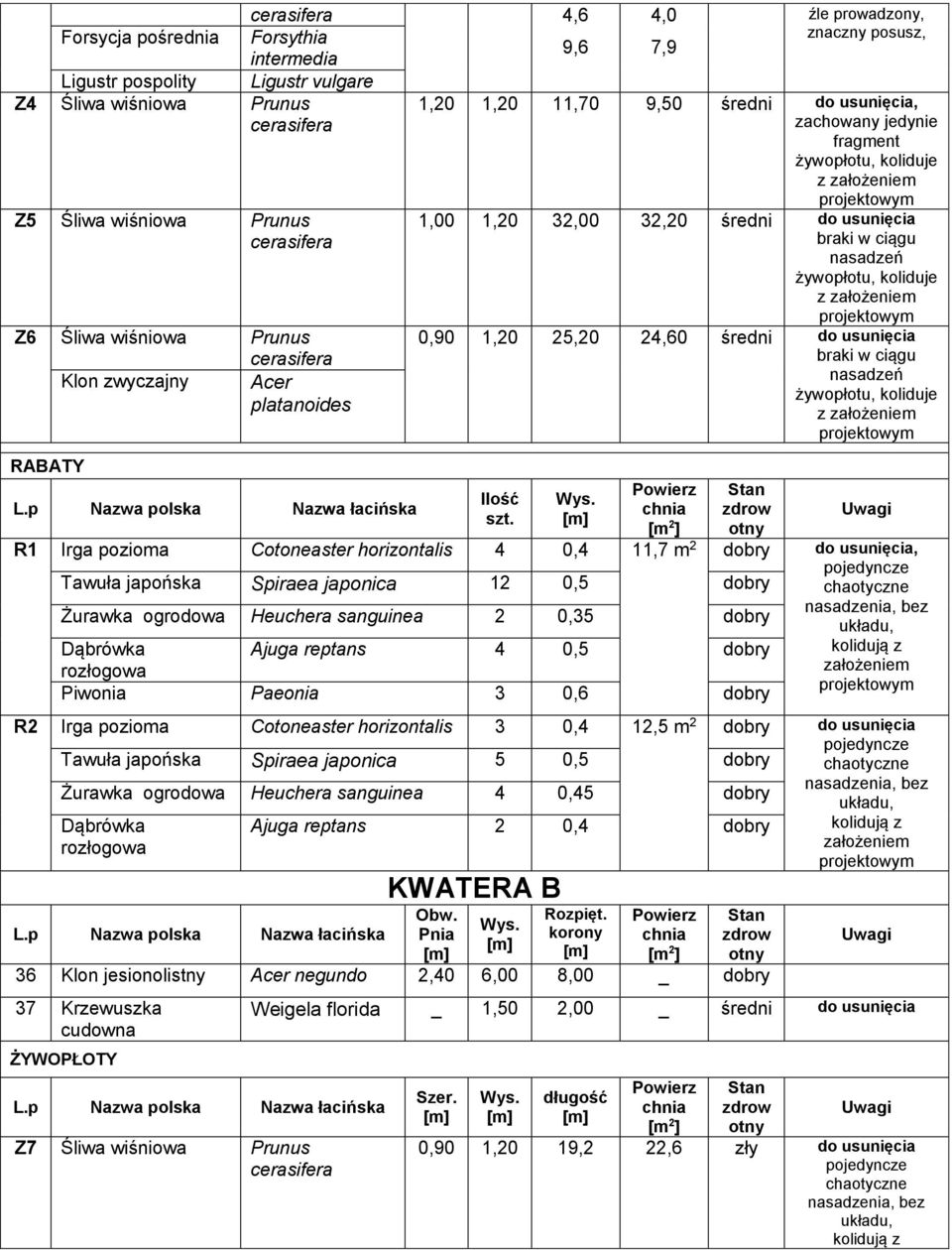

8 Forsycja pośrednia Ligustr pospolity Z4 Śliwa wiśniowa Prunus cerasifera Z5 Śliwa wiśniowa Prunus cerasifera Z6 Śliwa wiśniowa Prunus cerasifera Klon zwyczajny Acer platanoides RABATY L.p Nazwa polska Nazwa łacińska cerasifera 4,6 Forsythia 9,6 intermedia Ligustr vulgare 4,0 7,9 źle prowadzony, znaczny posusz, 1,20 1,20 11,70 9,50 średni do usunięcia, zachowany jedynie fragment żywopłotu, koliduje z założeniem 1,00 1,20 32,00 32,20 średni do usunięcia braki w ciągu nasadzeń żywopłotu, koliduje z założeniem 0,90 1,20 25,20 24,60 średni do usunięcia braki w ciągu nasadzeń żywopłotu, koliduje z założeniem Ilość szt. Wys. Powierz chnia [m 2 ] Stan zdrow otny Uwagi R1 Irga pozioma Cotoneaster horizontalis 4 0,4 11,7 m 2 dobry do usunięcia, Tawuła japońska Spiraea japonica 12 0,5 dobry pojedyncze chaotyczne nasadzenia, bez Żurawka ogrodowa Heuchera sanguinea 2 0,35 dobry układu, Dąbrówka Ajuga reptans 4 0,5 dobry kolidują z rozłogowa założeniem Piwonia Paeonia 3 0,6 dobry R2 Irga pozioma Cotoneaster horizontalis 3 0,4 12,5 m 2 dobry do usunięcia Tawuła japońska Spiraea japonica 5 0,5 dobry pojedyncze chaotyczne nasadzenia, bez Żurawka ogrodowa Heuchera sanguinea 4 0,45 dobry układu, Dąbrówka Ajuga reptans 2 0,4 dobry kolidują z rozłogowa założeniem KWATERA B Obw. Rozpięt. Powierz Stan Wys. L.p Nazwa polska Nazwa łacińska Pnia korony chnia zdrow [m 2 ] otny 36 Klon jesionolistny Acer negundo 2,40 6,00 8,00 _ dobry 37 Krzewuszka cudowna ŻYWOPŁOTY L.p Nazwa polska Nazwa łacińska Z7 Śliwa wiśniowa Prunus cerasifera Uwagi Weigela florida _ 1,50 2,00 _ średni do usunięcia Szer. Wys. długość Powierz chnia [m 2 ] Stan zdrow otny Uwagi 0,90 1,20 19,2 22,6 zły do usunięcia pojedyncze chaotyczne nasadzenia, bez układu, kolidują z

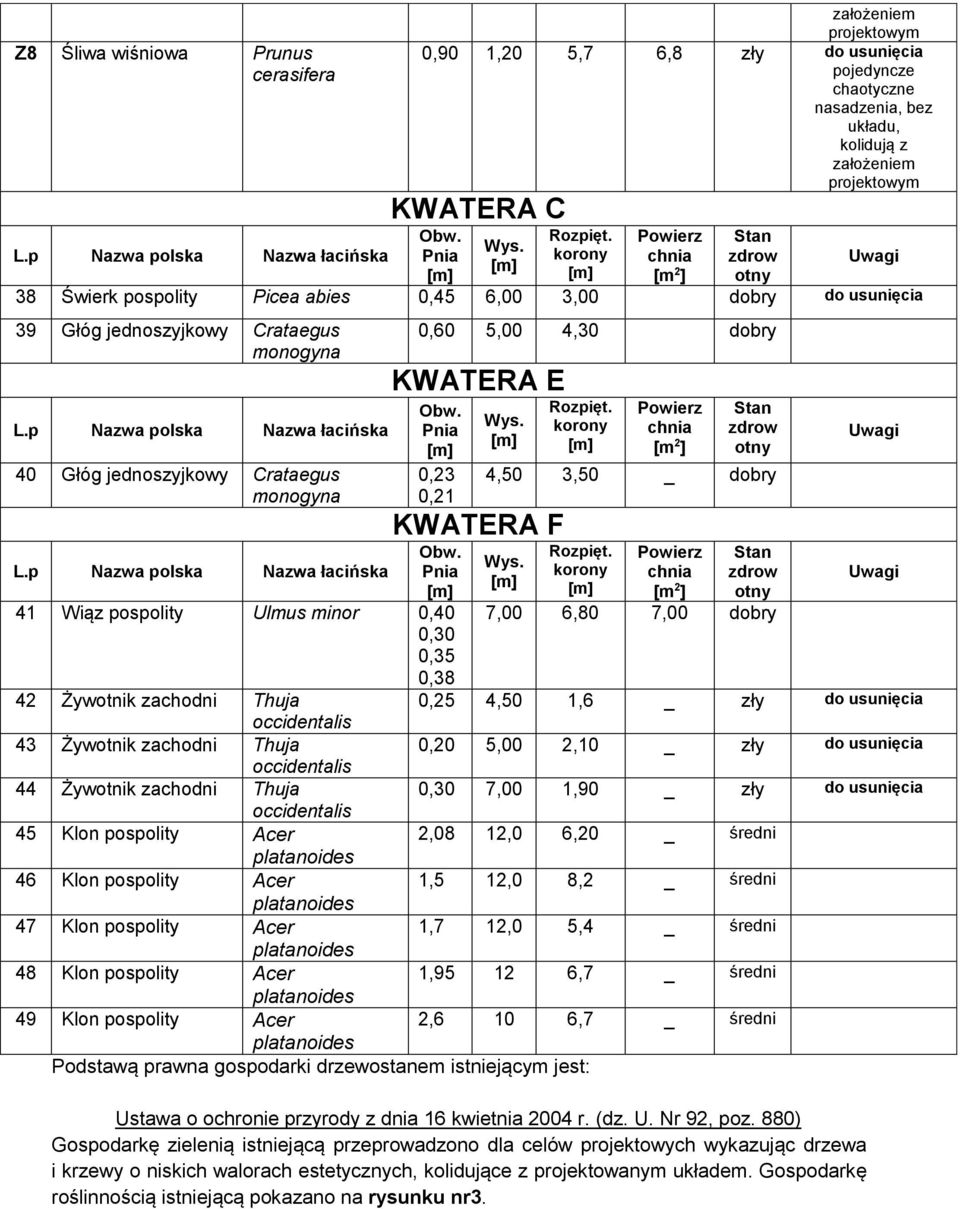

9 Z8 Śliwa wiśniowa Prunus cerasifera założeniem 0,90 1,20 5,7 6,8 zły do usunięcia pojedyncze chaotyczne nasadzenia, bez układu, kolidują z założeniem KWATERA C Obw. Rozpięt. Powierz Stan Wys. L.p Nazwa polska Nazwa łacińska Pnia korony chnia zdrow Uwagi [m 2 ] otny 38 Świerk pospolity Picea abies 0,45 6,00 3,00 dobry do usunięcia 39 Głóg jednoszyjkowy Crataegus monogyna L.p Nazwa polska Nazwa łacińska 40 Głóg jednoszyjkowy Crataegus monogyna 0,60 5,00 4,30 dobry KWATERA E Obw. Pnia 0,23 0,21 L.p Nazwa polska Nazwa łacińska Obw. Pnia 41 Wiąz pospolity Ulmus minor 0,40 0,30 0,35 0,38 42 Żywotnik zachodni Thuja occidentalis 43 Żywotnik zachodni Thuja occidentalis 44 Żywotnik zachodni Thuja occidentalis 45 Klon pospolity Acer platanoides 46 Klon pospolity Acer platanoides 47 Klon pospolity Acer platanoides 48 Klon pospolity Acer platanoides 49 Klon pospolity Acer platanoides Wys. KWATERA F Rozpięt. korony Podstawą prawna gospodarki drzewostanem istniejącym jest: Powierz chnia [m 2 ] Stan zdrow otny 4,50 3,50 _ dobry Rozpięt. Powierz Stan Wys. korony chnia zdrow [m 2 ] otny 7,00 6,80 7,00 dobry Uwagi Uwagi 0,25 4,50 1,6 _ zły do usunięcia 0,20 5,00 2,10 _ zły do usunięcia 0,30 7,00 1,90 _ zły do usunięcia 2,08 12,0 6,20 _ średni 1,5 12,0 8,2 _ średni 1,7 12,0 5,4 _ średni 1, ,7 _ średni 2,6 10 6,7 _ średni Ustawa o ochronie przyrody z dnia 16 kwietnia 2004 r. (dz. U. Nr 92, poz. 880) Gospodarkę zielenią istniejącą przeprowadzono dla celów projektowych wykazując drzewa i krzewy o niskich walorach estetycznych, kolidujące z projektowanym układem. Gospodarkę roślinnością istniejącą pokazano na rysunku nr3.

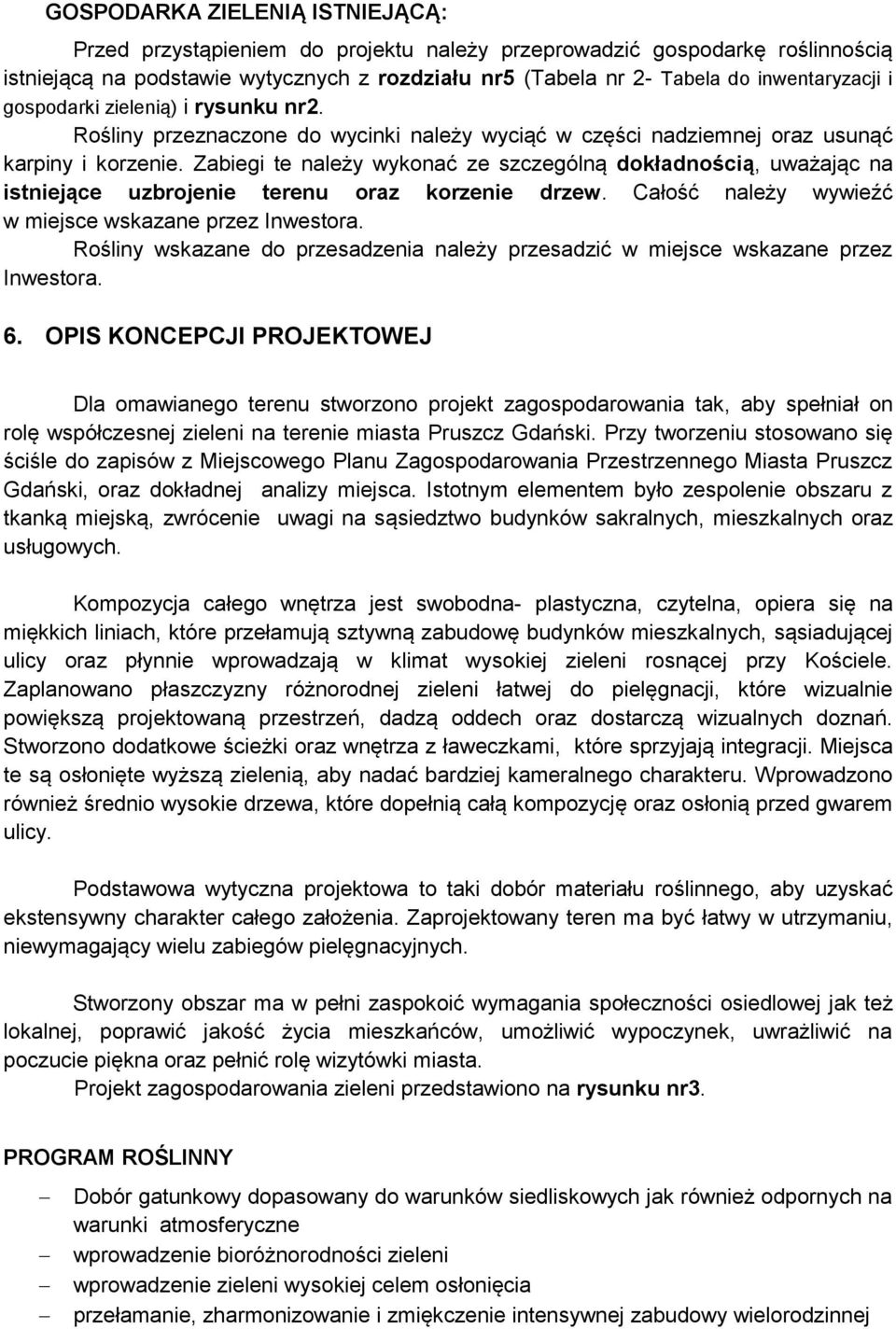

10 GOSPODARKA ZIELENIĄ ISTNIEJĄCĄ: Przed przystąpieniem do projektu należy przeprowadzić gospodarkę roślinnością istniejącą na podstawie wytycznych z rozdziału nr5 (Tabela nr 2- Tabela do inwentaryzacji i gospodarki zielenią) i rysunku nr2. Rośliny przeznaczone do wycinki należy wyciąć w części nadziemnej oraz usunąć karpiny i korzenie. Zabiegi te należy wykonać ze szczególną dokładnością, uważając na istniejące uzbrojenie terenu oraz korzenie drzew. Całość należy wywieźć w miejsce wskazane przez Inwestora. Rośliny wskazane do przesadzenia należy przesadzić w miejsce wskazane przez Inwestora. 6. OPIS KONCEPCJI PROJEKTOWEJ Dla omawianego terenu stworzono projekt zagospodarowania tak, aby spełniał on rolę współczesnej zieleni na terenie miasta Pruszcz Gdański. Przy tworzeniu stosowano się ściśle do zapisów z Miejscowego Planu Zagospodarowania Przestrzennego Miasta Pruszcz Gdański, oraz dokładnej analizy miejsca. Istotnym elementem było zespolenie obszaru z tkanką miejską, zwrócenie uwagi na sąsiedztwo budynków sakralnych, mieszkalnych oraz usługowych. Kompozycja całego wnętrza jest swobodna- plastyczna, czytelna, opiera się na miękkich liniach, które przełamują sztywną zabudowę budynków mieszkalnych, sąsiadującej ulicy oraz płynnie wprowadzają w klimat wysokiej zieleni rosnącej przy Kościele. Zaplanowano płaszczyzny różnorodnej zieleni łatwej do pielęgnacji, które wizualnie powiększą projektowaną przestrzeń, dadzą oddech oraz dostarczą wizualnych doznań. Stworzono dodatkowe ścieżki oraz wnętrza z ławeczkami, które sprzyjają integracji. Miejsca te są osłonięte wyższą zielenią, aby nadać bardziej kameralnego charakteru. Wprowadzono również średnio wysokie drzewa, które dopełnią całą kompozycję oraz osłonią przed gwarem ulicy. Podstawowa wytyczna projektowa to taki dobór materiału roślinnego, aby uzyskać ekstensywny charakter całego założenia. Zaprojektowany teren ma być łatwy w utrzymaniu, niewymagający wielu zabiegów pielęgnacyjnych. Stworzony obszar ma w pełni zaspokoić wymagania społeczności osiedlowej jak też lokalnej, poprawić jakość życia mieszkańców, umożliwić wypoczynek, uwrażliwić na poczucie piękna oraz pełnić rolę wizytówki miasta. Projekt zagospodarowania zieleni przedstawiono na rysunku nr3. PROGRAM ROŚLINNY Dobór gatunkowy dopasowany do warunków siedliskowych jak również odpornych na warunki atmosferyczne wprowadzenie bioróżnorodności zieleni wprowadzenie zieleni wysokiej celem osłonięcia przełamanie, zharmonizowanie i zmiękczenie intensywnej zabudowy wielorodzinnej

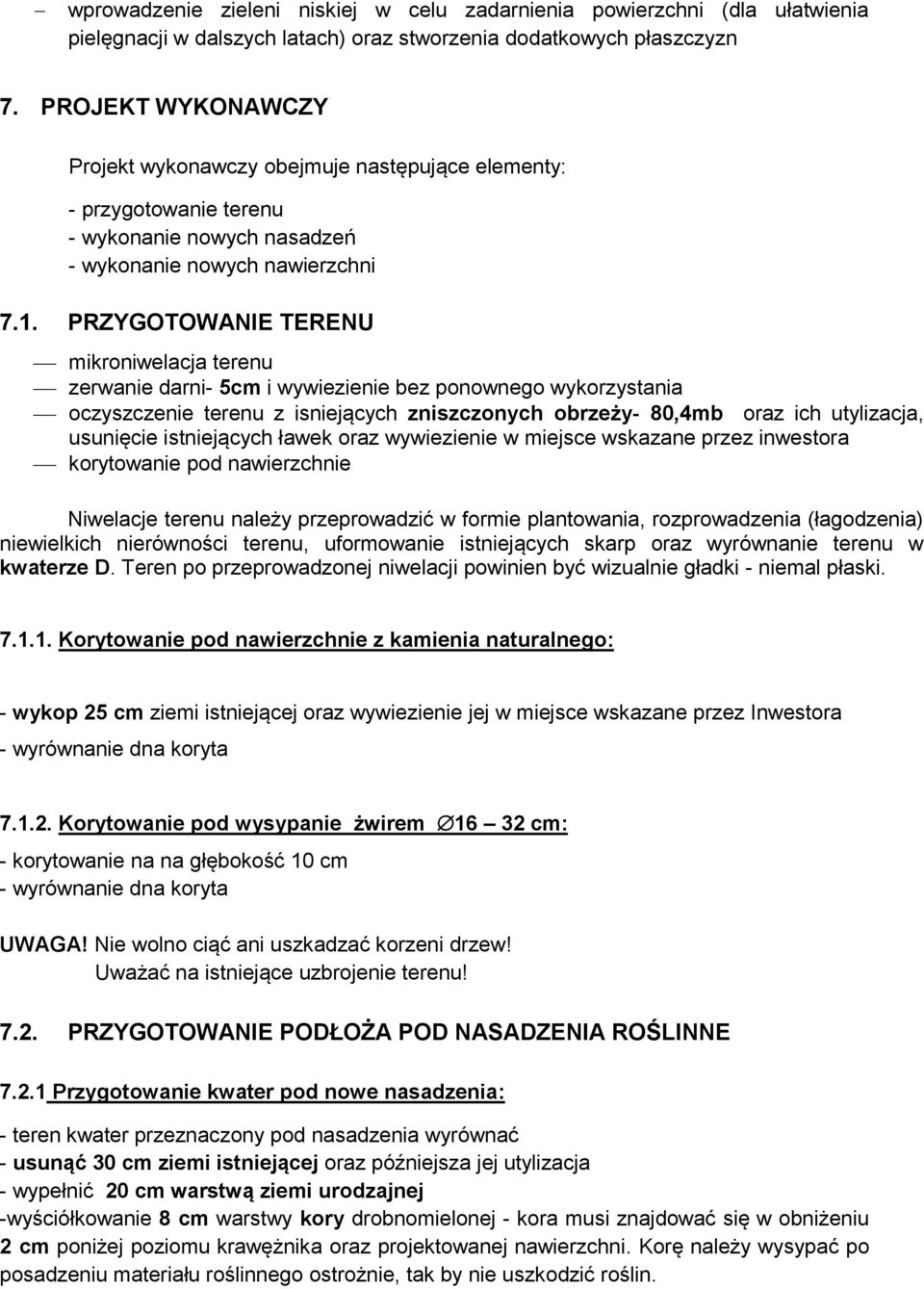

11 wprowadzenie zieleni niskiej w celu zadarnienia powierzchni (dla ułatwienia pielęgnacji w dalszych latach) oraz stworzenia dodatkowych płaszczyzn 7. PROJEKT WYKONAWCZY Projekt wykonawczy obejmuje następujące elementy: - przygotowanie terenu - wykonanie nowych nasadzeń - wykonanie nowych nawierzchni 7.1. PRZYGOTOWANIE TERENU mikroniwelacja terenu zerwanie darni- 5cm i wywiezienie bez ponownego wykorzystania oczyszczenie terenu z isniejących zniszczonych obrzeży- 80,4mb oraz ich utylizacja, usunięcie istniejących ławek oraz wywiezienie w miejsce wskazane przez inwestora korytowanie pod nawierzchnie Niwelacje terenu należy przeprowadzić w formie plantowania, rozprowadzenia (łagodzenia) niewielkich nierówności terenu, uformowanie istniejących skarp oraz wyrównanie terenu w kwaterze D. Teren po przeprowadzonej niwelacji powinien być wizualnie gładki - niemal płaski Korytowanie pod nawierzchnie z kamienia naturalnego: - wykop 25 cm ziemi istniejącej oraz wywiezienie jej w miejsce wskazane przez Inwestora - wyrównanie dna koryta Korytowanie pod wysypanie żwirem cm: - korytowanie na na głębokość 10 cm - wyrównanie dna koryta UWAGA! Nie wolno ciąć ani uszkadzać korzeni drzew! Uważać na istniejące uzbrojenie terenu! 7.2. PRZYGOTOWANIE PODŁOŻA POD NASADZENIA ROŚLINNE Przygotowanie kwater pod nowe nasadzenia: - teren kwater przeznaczony pod nasadzenia wyrównać - usunąć 30 cm ziemi istniejącej oraz późniejsza jej utylizacja - wypełnić 20 cm warstwą ziemi urodzajnej -wyściółkowanie 8 cm warstwy kory drobnomielonej - kora musi znajdować się w obniżeniu 2 cm poniżej poziomu krawężnika oraz projektowanej nawierzchni. Korę należy wysypać po posadzeniu materiału roślinnego ostrożnie, tak by nie uszkodzić roślin.

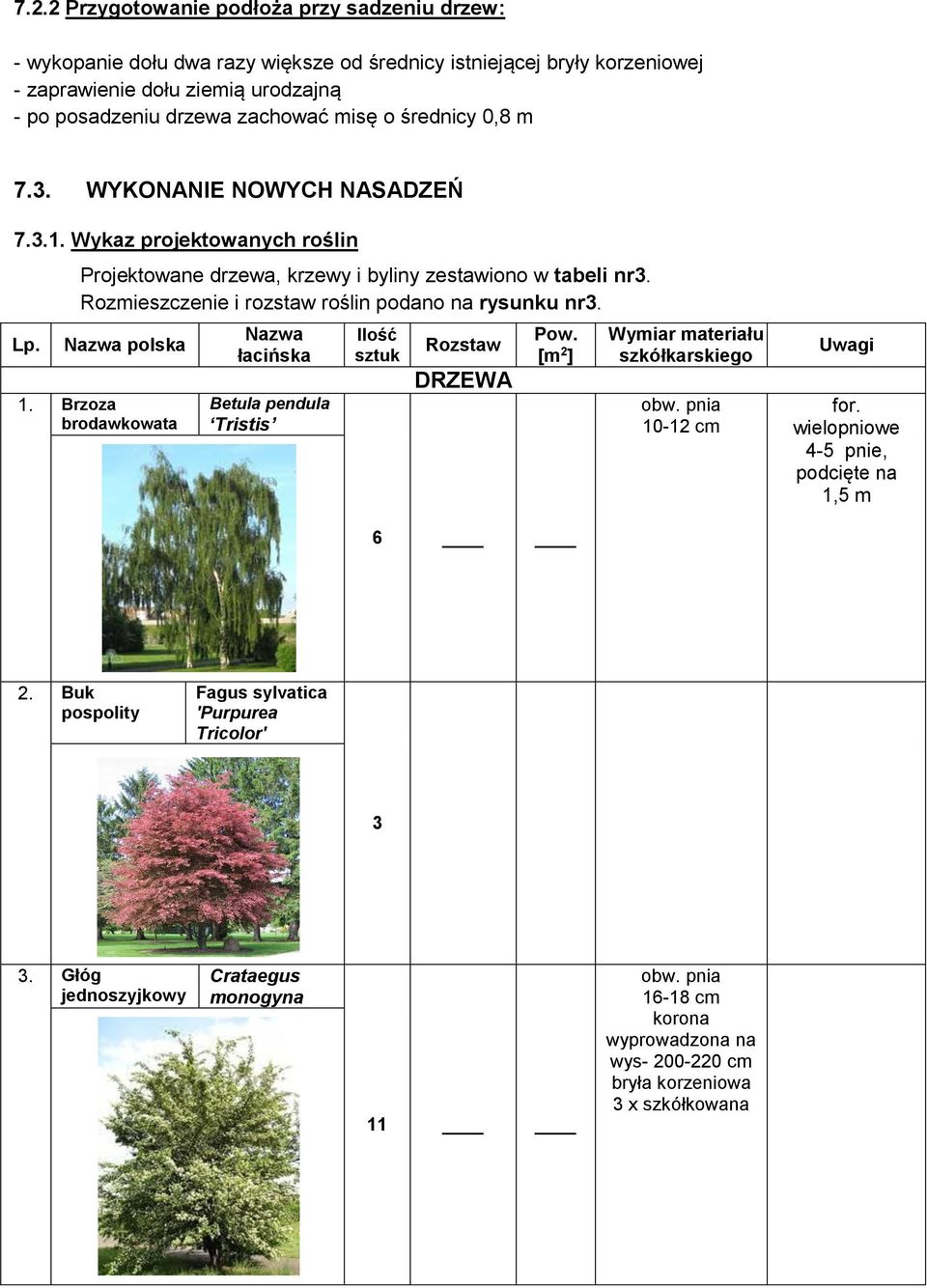

12 7.2.2 Przygotowanie podłoża przy sadzeniu drzew: - wykopanie dołu dwa razy większe od średnicy istniejącej bryły korzeniowej - zaprawienie dołu ziemią urodzajną - po posadzeniu drzewa zachować misę o średnicy 0,8 m 7.3. WYKONANIE NOWYCH NASADZEŃ Wykaz projektowanych roślin Lp. Projektowane drzewa, krzewy i byliny zestawiono w tabeli nr3. Rozmieszczenie i rozstaw roślin podano na rysunku nr3. Nazwa polska 1. Brzoza brodawkowata Nazwa łacińska Betula pendula Tristis Ilość sztuk Rozstaw DRZEWA Pow. [m 2 ] Wymiar materiału szkółkarskiego obw. pnia cm Uwagi for. wielopniowe 4-5 pnie, podcięte na 1,5 m 6 2. Buk pospolity Fagus sylvatica 'Purpurea Tricolor' 3 3. Głóg jednoszyjkowy Crataegus monogyna 11 obw. pnia cm korona wyprowadzona na wys cm bryła korzeniowa 3 x szkółkowana

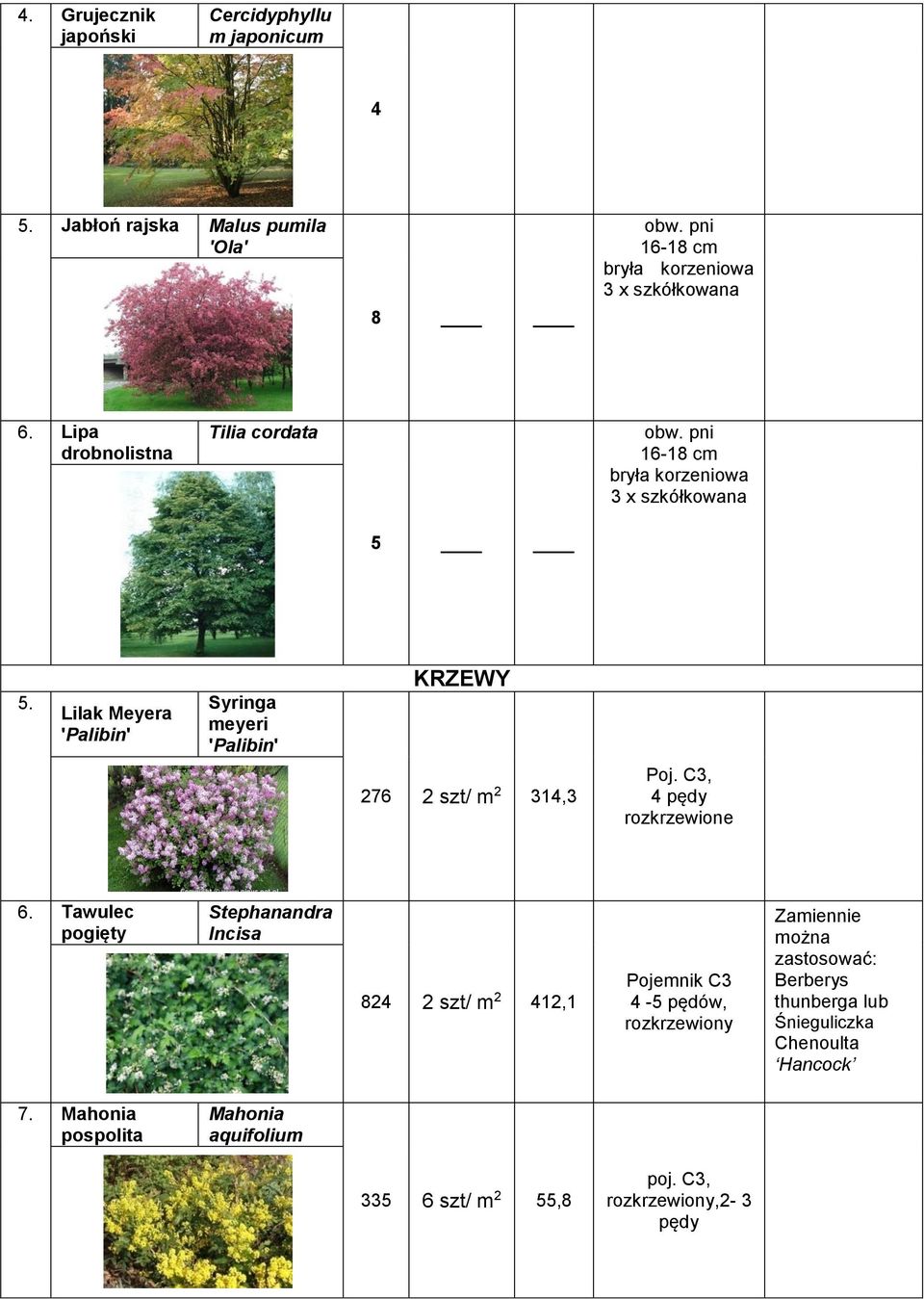

13 4. Grujecznik japoński Cercidyphyllu m japonicum 4 5. Jabłoń rajska Malus pumila 'Ola' 8 obw. pni cm bryła korzeniowa 3 x szkółkowana 6. Lipa drobnolistna Tilia cordata obw. pni cm bryła korzeniowa 3 x szkółkowana 5 5. Lilak Meyera 'Palibin' Syringa meyeri 'Palibin' KRZEWY szt/ m 2 314,3 Poj. C3, 4 pędy rozkrzewione 6. Tawulec pogięty Stephanandra Incisa szt/ m 2 412,1 Pojemnik C3 4-5 pędów, rozkrzewiony Zamiennie można zastosować: Berberys thunberga lub Śnieguliczka Chenoulta Hancock 7. Mahonia pospolita Mahonia aquifolium szt/ m 2 55,8 poj. C3, rozkrzewiony,2-3 pędy

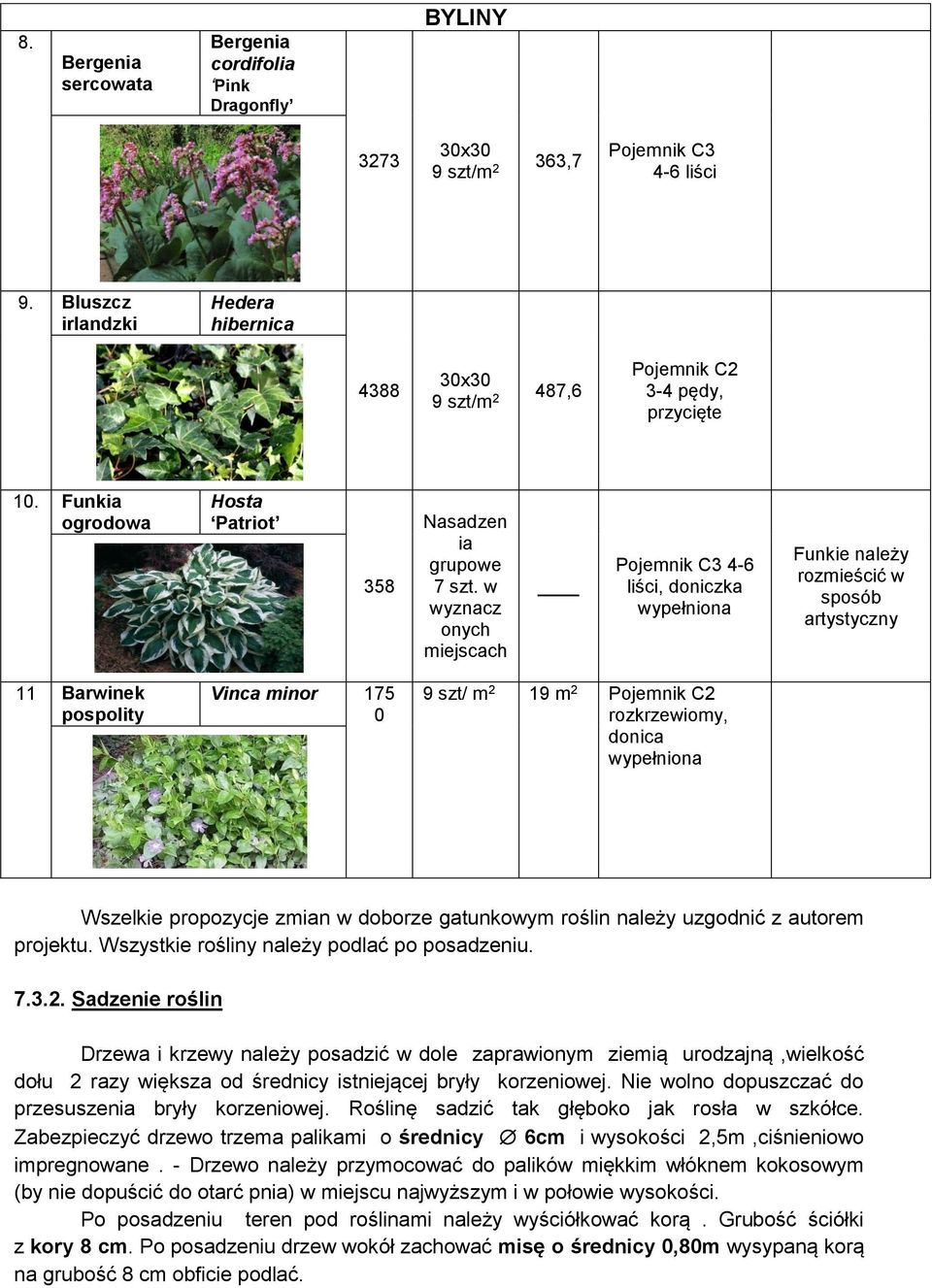

14 8. Bergenia sercowata Bergenia cordifolia Pink Dragonfly BYLINY x30 9 szt/m 2 363,7 Pojemnik C3 4-6 liści 9. Bluszcz irlandzki Hedera hibernica x30 9 szt/m 2 487,6 Pojemnik C2 3-4 pędy, przycięte 10. Funkia ogrodowa Hosta Patriot 358 Nasadzen ia grupowe 7 szt. w wyznacz onych miejscach Pojemnik C3 4-6 liści, doniczka wypełniona Funkie należy rozmieścić w sposób artystyczny 11 Barwinek pospolity Vinca minor szt/ m 2 19 m 2 Pojemnik C2 rozkrzewiomy, donica wypełniona Wszelkie propozycje zmian w doborze gatunkowym roślin należy uzgodnić z autorem projektu. Wszystkie rośliny należy podlać po posadzeniu Sadzenie roślin Drzewa i krzewy należy posadzić w dole zaprawionym ziemią urodzajną,wielkość dołu 2 razy większa od średnicy istniejącej bryły korzeniowej. Nie wolno dopuszczać do przesuszenia bryły korzeniowej. Roślinę sadzić tak głęboko jak rosła w szkółce. Zabezpieczyć drzewo trzema palikami o średnicy 6cm i wysokości 2,5m,ciśnieniowo impregnowane. - Drzewo należy przymocować do palików miękkim włóknem kokosowym (by nie dopuścić do otarć pnia) w miejscu najwyższym i w połowie wysokości. Po posadzeniu teren pod roślinami należy wyściółkować korą. Grubość ściółki z kory 8 cm. Po posadzeniu drzew wokół zachować misę o średnicy 0,80m wysypaną korą na grubość 8 cm obficie podlać.

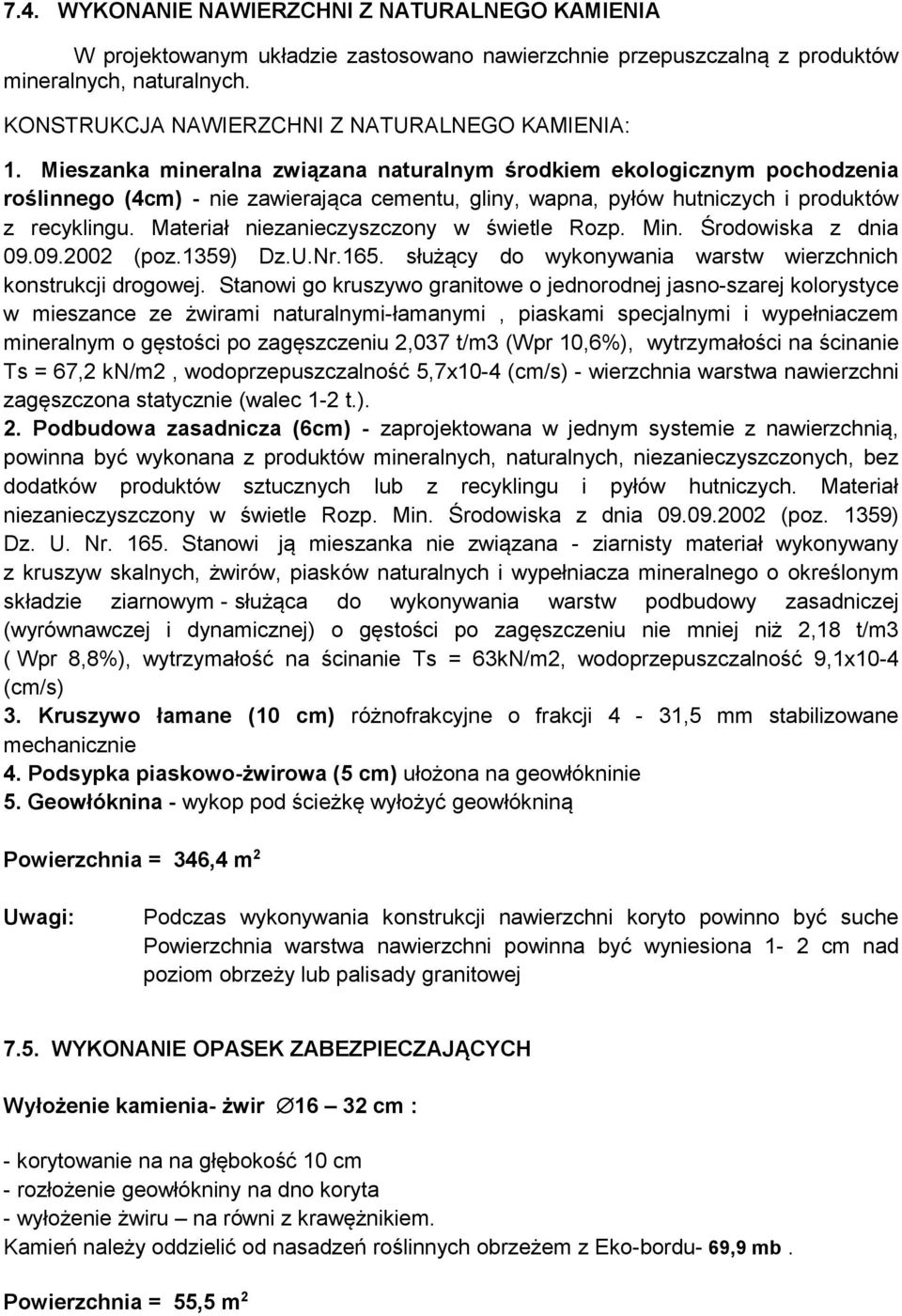

15 7.4. WYKONANIE NAWIERZCHNI Z NATURALNEGO KAMIENIA W projektowanym układzie zastosowano nawierzchnie przepuszczalną z produktów mineralnych, naturalnych. KONSTRUKCJA NAWIERZCHNI Z NATURALNEGO KAMIENIA: 1. Mieszanka mineralna związana naturalnym środkiem ekologicznym pochodzenia roślinnego (4cm) - nie zawierająca cementu, gliny, wapna, pyłów hutniczych i produktów z recyklingu. Materiał niezanieczyszczony w świetle Rozp. Min. Środowiska z dnia (poz.1359) Dz.U.Nr.165. służący do wykonywania warstw wierzchnich konstrukcji drogowej. Stanowi go kruszywo granitowe o jednorodnej jasno-szarej kolorystyce w mieszance ze żwirami naturalnymi-łamanymi, piaskami specjalnymi i wypełniaczem mineralnym o gęstości po zagęszczeniu 2,037 t/m3 (Wpr 10,6%), wytrzymałości na ścinanie Ts = 67,2 kn/m2, wodoprzepuszczalność 5,7x10-4 (cm/s) - wierzchnia warstwa nawierzchni zagęszczona statycznie (walec 1-2 t.). 2. Podbudowa zasadnicza (6cm) - zaprojektowana w jednym systemie z nawierzchnią, powinna być wykonana z produktów mineralnych, naturalnych, niezanieczyszczonych, bez dodatków produktów sztucznych lub z recyklingu i pyłów hutniczych. Materiał niezanieczyszczony w świetle Rozp. Min. Środowiska z dnia (poz. 1359) Dz. U. Nr Stanowi ją mieszanka nie związana - ziarnisty materiał wykonywany z kruszyw skalnych, żwirów, piasków naturalnych i wypełniacza mineralnego o określonym składzie ziarnowym - służąca do wykonywania warstw podbudowy zasadniczej (wyrównawczej i dynamicznej) o gęstości po zagęszczeniu nie mniej niż 2,18 t/m3 ( Wpr 8,8%), wytrzymałość na ścinanie Ts = 63kN/m2, wodoprzepuszczalność 9,1x10-4 (cm/s) 3. Kruszywo łamane (10 cm) różnofrakcyjne o frakcji 4-31,5 mm stabilizowane mechanicznie 4. Podsypka piaskowo-żwirowa (5 cm) ułożona na geowłókninie 5. Geowłóknina - wykop pod ścieżkę wyłożyć geowłókniną Powierzchnia = 346,4 m 2 Uwagi: Podczas wykonywania konstrukcji nawierzchni koryto powinno być suche Powierzchnia warstwa nawierzchni powinna być wyniesiona 1-2 cm nad poziom obrzeży lub palisady granitowej 7.5. WYKONANIE OPASEK ZABEZPIECZAJĄCYCH Wyłożenie kamienia- żwir cm : - korytowanie na na głębokość 10 cm - rozłożenie geowłókniny na dno koryta - wyłożenie żwiru na równi z krawężnikiem. Kamień należy oddzielić od nasadzeń roślinnych obrzeżem z Eko-bordu- 69,9 mb. Powierzchnia = 55,5 m 2

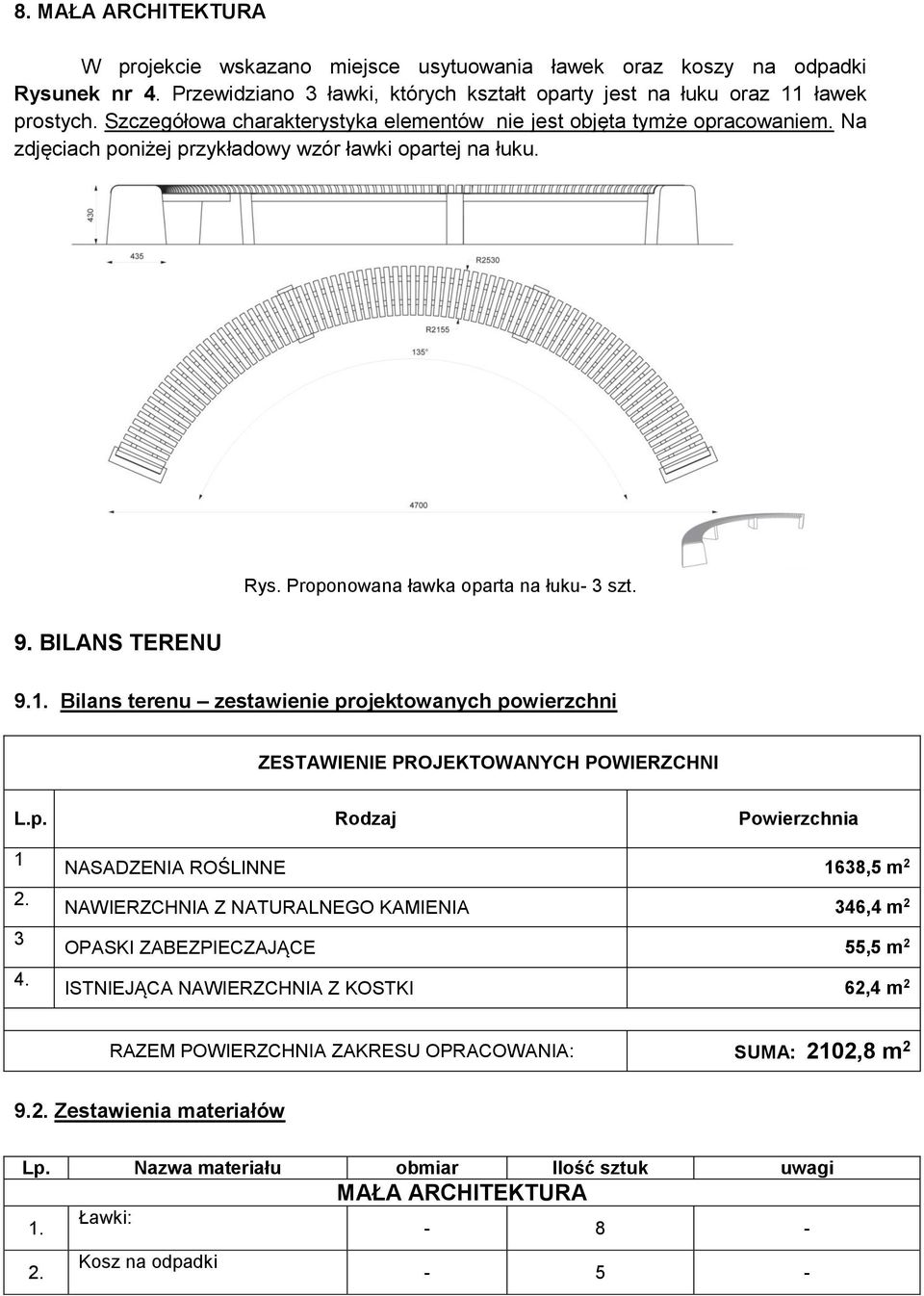

16 8. MAŁA ARCHITEKTURA W projekcie wskazano miejsce usytuowania ławek oraz koszy na odpadki Rysunek nr 4. Przewidziano 3 ławki, których kształt oparty jest na łuku oraz 11 ławek prostych. Szczegółowa charakterystyka elementów nie jest objęta tymże opracowaniem. Na zdjęciach poniżej przykładowy wzór ławki opartej na łuku. Rys. Proponowana ławka oparta na łuku- 3 szt. 9. BILANS TERENU 9.1. Bilans terenu zestawienie projektowanych powierzchni ZESTAWIENIE PROJEKTOWANYCH POWIERZCHNI L.p. Rodzaj Powierzchnia NASADZENIA ROŚLINNE 1638,5 m 2 NAWIERZCHNIA Z NATURALNEGO KAMIENIA 346,4 m 2 OPASKI ZABEZPIECZAJĄCE 55,5 m 2 ISTNIEJĄCA NAWIERZCHNIA Z KOSTKI 62,4 m 2 RAZEM POWIERZCHNIA ZAKRESU OPRACOWANIA: SUMA: 2102,8 m Zestawienia materiałów Lp. Nazwa materiału obmiar Ilość sztuk uwagi 1. Ławki: 2. Kosz na odpadki MAŁA ARCHITEKTURA

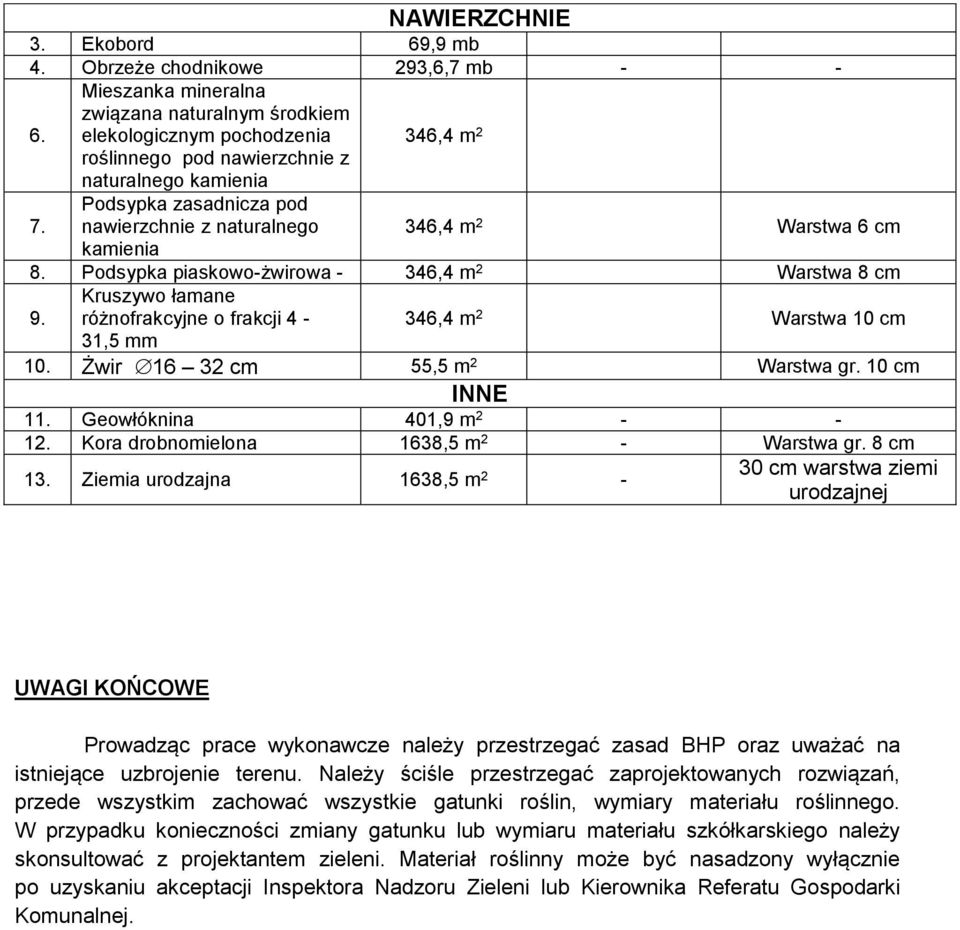

17 NAWIERZCHNIE 3. Ekobord 69,9 mb 4. Obrzeże chodnikowe 293,6,7 mb Mieszanka mineralna związana naturalnym środkiem elekologicznym pochodzenia 346,4 m 2 roślinnego pod nawierzchnie z naturalnego kamienia 7. Podsypka zasadnicza pod nawierzchnie z naturalnego 346,4 m 2 Warstwa 6 cm kamienia 8. Podsypka piaskowo-żwirowa - 346,4 m 2 Warstwa 8 cm 9. Kruszywo łamane różnofrakcyjne o frakcji 4-346,4 m 2 Warstwa 10 cm 31,5 mm 10. Żwir cm 55,5 m 2 Warstwa gr. 10 cm INNE 11. Geowłóknina 401,9 m Kora drobnomielona 1638,5 m 2 - Warstwa gr. 8 cm 13. Ziemia urodzajna 1638,5 m 2-30 cm warstwa ziemi urodzajnej UWAGI KOŃCOWE Prowadząc prace wykonawcze należy przestrzegać zasad BHP oraz uważać na istniejące uzbrojenie terenu. Należy ściśle przestrzegać zaprojektowanych rozwiązań, przede wszystkim zachować wszystkie gatunki roślin, wymiary materiału roślinnego. W przypadku konieczności zmiany gatunku lub wymiaru materiału szkółkarskiego należy skonsultować z projektantem zieleni. Materiał roślinny może być nasadzony wyłącznie po uzyskaniu akceptacji Inspektora Nadzoru Zieleni lub Kierownika Referatu Gospodarki Komunalnej.
