Załącznik nr 13 do SIWZ Część 1 - Szczegółowy opis techniczny projektowanego oznakowania szlaku

Transkrypt

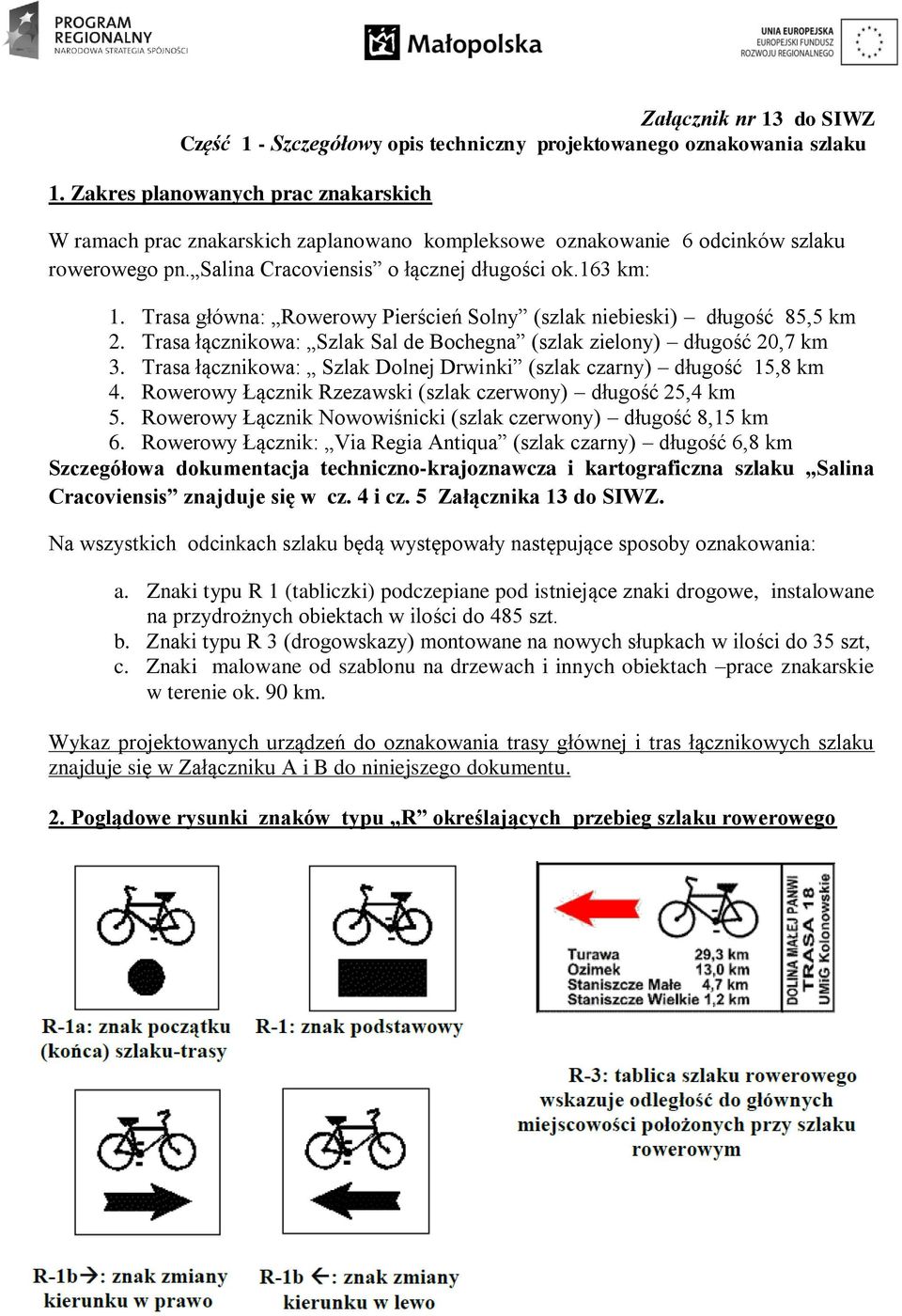

1 Załącznik nr 13 do SIWZ Część 1 - Szczegółowy opis techniczny projektowanego oznakowania szlaku 1. Zakres planowanych prac znakarskich W ramach prac znakarskich zaplanowano kompleksowe oznakowanie 6 odcinków szlaku rowerowego pn. Salina Cracoviensis o łącznej długości ok.163 km: 1. Trasa główna: Rowerowy Pierścień Solny (szlak niebieski) długość 85,5 km 2. Trasa łącznikowa: Szlak Sal de Bochegna (szlak zielony) długość 20,7 km 3. Trasa łącznikowa: Szlak Dolnej Drwinki (szlak czarny) długość 15,8 km 4. Rowerowy Łącznik Rzezawski (szlak czerwony) długość 25,4 km 5. Rowerowy Łącznik Nowowiśnicki (szlak czerwony) długość 8,15 km 6. Rowerowy Łącznik: Via Regia Antiqua (szlak czarny) długość 6,8 km Szczegółowa dokumentacja techniczno-krajoznawcza i kartograficzna szlaku Salina Cracoviensis znajduje się w cz. 4 i cz. 5 Załącznika 13 do SIWZ. Na wszystkich odcinkach szlaku będą występowały następujące sposoby oznakowania: a. Znaki typu R 1 (tabliczki) podczepiane pod istniejące znaki drogowe, instalowane na przydrożnych obiektach w ilości do 485 szt. b. Znaki typu R 3 (drogowskazy) montowane na nowych słupkach w ilości do 35 szt, c. Znaki malowane od szablonu na drzewach i innych obiektach prace znakarskie w terenie ok. 90 km. Wykaz projektowanych urządzeń do oznakowania trasy głównej i tras łącznikowych szlaku znajduje się w Załączniku A i B do niniejszego dokumentu. 2. Poglądowe rysunki znaków typu R określających przebieg szlaku rowerowego

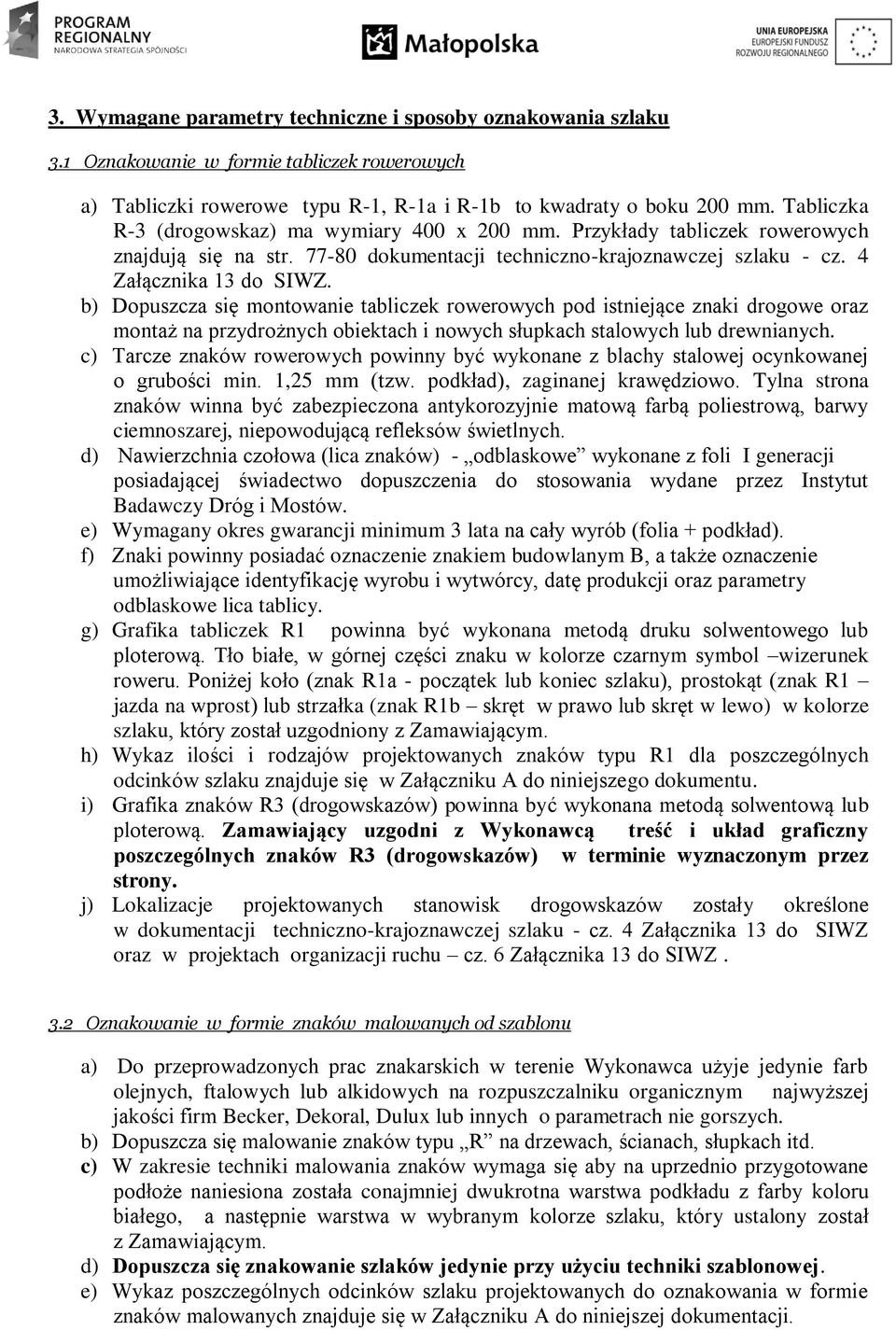

2 3. Wymagane parametry techniczne i sposoby oznakowania szlaku 3.1 Oznakowanie w formie tabliczek rowerowych a) Tabliczki rowerowe typu R-1, R-1a i R-1b to kwadraty o boku 200 mm. Tabliczka R-3 (drogowskaz) ma wymiary 400 x 200 mm. Przykłady tabliczek rowerowych znajdują się na str dokumentacji techniczno-krajoznawczej szlaku - cz. 4 Załącznika 13 do SIWZ. b) Dopuszcza się montowanie tabliczek rowerowych pod istniejące znaki drogowe oraz montaż na przydrożnych obiektach i nowych słupkach stalowych lub drewnianych. c) Tarcze znaków rowerowych powinny być wykonane z blachy stalowej ocynkowanej o grubości min. 1,25 mm (tzw. podkład), zaginanej krawędziowo. Tylna strona znaków winna być zabezpieczona antykorozyjnie matową farbą poliestrową, barwy ciemnoszarej, niepowodującą refleksów świetlnych. d) Nawierzchnia czołowa (lica znaków) - odblaskowe wykonane z foli I generacji posiadającej świadectwo dopuszczenia do stosowania wydane przez Instytut Badawczy Dróg i Mostów. e) Wymagany okres gwarancji minimum 3 lata na cały wyrób (folia + podkład). f) Znaki powinny posiadać oznaczenie znakiem budowlanym B, a także oznaczenie umożliwiające identyfikację wyrobu i wytwórcy, datę produkcji oraz parametry odblaskowe lica tablicy. g) Grafika tabliczek R1 powinna być wykonana metodą druku solwentowego lub ploterową. Tło białe, w górnej części znaku w kolorze czarnym symbol wizerunek roweru. Poniżej koło (znak R1a - początek lub koniec szlaku), prostokąt (znak R1 jazda na wprost) lub strzałka (znak R1b skręt w prawo lub skręt w lewo) w kolorze szlaku, który został uzgodniony z Zamawiającym. h) Wykaz ilości i rodzajów projektowanych znaków typu R1 dla poszczególnych odcinków szlaku znajduje się w Załączniku A do niniejszego dokumentu. i) Grafika znaków R3 (drogowskazów) powinna być wykonana metodą solwentową lub ploterową. Zamawiający uzgodni z Wykonawcą treść i układ graficzny poszczególnych znaków R3 (drogowskazów) w terminie wyznaczonym przez strony. j) Lokalizacje projektowanych stanowisk drogowskazów zostały określone w dokumentacji techniczno-krajoznawczej szlaku - cz. 4 Załącznika 13 do SIWZ oraz w projektach organizacji ruchu cz. 6 Załącznika 13 do SIWZ. 3.2 Oznakowanie w formie znaków malowanych od szablonu a) Do przeprowadzonych prac znakarskich w terenie Wykonawca użyje jedynie farb olejnych, ftalowych lub alkidowych na rozpuszczalniku organicznym najwyższej jakości firm Becker, Dekoral, Dulux lub innych o parametrach nie gorszych. b) Dopuszcza się malowanie znaków typu R na drzewach, ścianach, słupkach itd. c) W zakresie techniki malowania znaków wymaga się aby na uprzednio przygotowane podłoże naniesiona została conajmniej dwukrotna warstwa podkładu z farby koloru białego, a następnie warstwa w wybranym kolorze szlaku, który ustalony został z Zamawiającym. d) Dopuszcza się znakowanie szlaków jedynie przy użyciu techniki szablonowej. e) Wykaz poszczególnych odcinków szlaku projektowanych do oznakowania w formie znaków malowanych znajduje się w Załączniku A do niniejszej dokumentacji.

3 3.3 Wytyczne w zakresie montażu znaków rowerowych Wymaga się aby technika wykonania i montażu znaków była zgodna z zapisami zawartymi w załącznikach nr 1-4 do Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania. Prace znakarskie należy przeprowadzić w oparciu o aktualną Instrukcję znakowania szlaków turystycznych PTTK. Znaki typu R1 i drogowskazy R3 umieszcza się zachowując poniższą kolejność: a) do słupków znaków drogowych znaki mocować stosując objemki i śruby; unikać mocowania do znaku STOP i podporządkowania drogi, a także znaków nakazu i zakazu b) na słupach elektrycznych znaki mocować taśmą stalowo-chromową (typu Bandimex) c) w sytuacjach braku przedmiotów mocowania ustawiać słupki metalowe lub drewniane po uzgodnieniu z właścicielem terenu. 4. Zestawienie znaków typu R i materiałów niezbędnych do oznakowania szlaku Lp. Rodzaj Rozmiary (w mm Ilość sztuk 1. R-1 (R-1, R-1a, R-1b) 200 x R3 400 x Słupki metalowe, ocynkowane (wraz z kotwami i kapturkami); 11 wysokość 260 cm, Ø 6 cm 4. Słupki drewniane (dębowe), wysokość 280 cm, przekrój kwadratowy, 4 Ø około 10 cm 5. Obejmki do zamocowania do tabliczek rowerowych na słupkach 520 metalowych (komplet wraz ze śrubami, nakrętkami i zatyczkami) 6. Taśma stalowo-chromowa (typu Bandimex) 9,5 mm Przyrząd do naciągania taśmy (typu W001 do taśmy Bandimex) 1 8. Zaprawa betonowa (murarska, worek 30 kg) 5 9. Farby w odpowiednich kolorach do wykonania oznakowań malowanych od szablonu 10. Prace znakarskie w terenie (znaki malowane od szablonu) - ok.90 km

4 Załącznik A*. Szczegółowy opis projektowanych urządzeń do oznakowania szlaku: I. TRASA GŁÓWNA SZLAKU: Rowerowy Pierścień Solny kolor niebieski: 1. Tabliczki (R1) z oznaczeniem szlaku ( poza obrębem drogi) 337 sztuk. W tym: skrętu w lewo 63 sztuki (40 na obejmy, 23 na taśmy banditki ), skrętu w prawo 63 sztuki (40 na obejmy, 23 na taśmy banditki ) oraz 207 jazda na wprost ( 120 na obejmy, 87 na taśmy banditki ) i 4 sztuki z napisem zejdź z roweru. 2. Drogowskazy (R3) 22 sztuki. 3. Słupy pod drogowskazy 10 sztuk (w tym 4 sztuki słupy drewniane). 4. Znaki malowane od szablonu (km) 44, 7km (w tym 26, 45 szlaku odnowionego). Rowerowy Pierścień Solny kolor czarny: 1. Tabliczki z oznaczeniem szlaku ( poza obrębem drogi) 4 sztuki. W tym: skrętu w lewo 1 sztuka (na taśmy banditki ), skrętu w prawo 1sztuka ( na taśmy banditki ) oraz 2 jazda na wprost ( na taśmy banditki ) II. TRASY ŁĄCZNIKOWE SZLAKU: Łącznik Szlak Dolnej Drwinki kolor czarny: 1. Tabliczki z oznaczeniem szlaku ( poza obrębem drogi) 26 sztuk. W tym: skrętu w lewo 7 sztuk (4 na obejmy, 3 na taśmy banditki ), skrętu w prawo 7 sztuk (4 na obejmy, 3 na taśmy banditki ) oraz 12 jazda na wprost ( 8 na obejmy, 4 na taśmy banditki ). 2. Drogowskazy 2 sztuki. 3. Słupy pod drogowskazy 2 sztuki. 4. Znaki malowane od szablonu (km) 10, 0km. Łącznik Rzezawski kolor czerwony: 1. Tabliczki z oznaczeniem szlaku ( poza obrębem drogi) 36 sztuk. W tym: skrętu w lewo 6 sztuk (3 na obejmy, 3 na taśmy banditki ), skrętu w prawo 6 sztuk (3 na obejmy, 3 na taśmy banditki ) oraz 24 jazda na wprost ( 14 na obejmy, 10 na taśmy banditki ). 2. Drogowskazy 4 sztuki. 3. Słupy pod drogowskazy 2 sztuki. 4. Znaki malowane od szablonu (km) 12, 4km

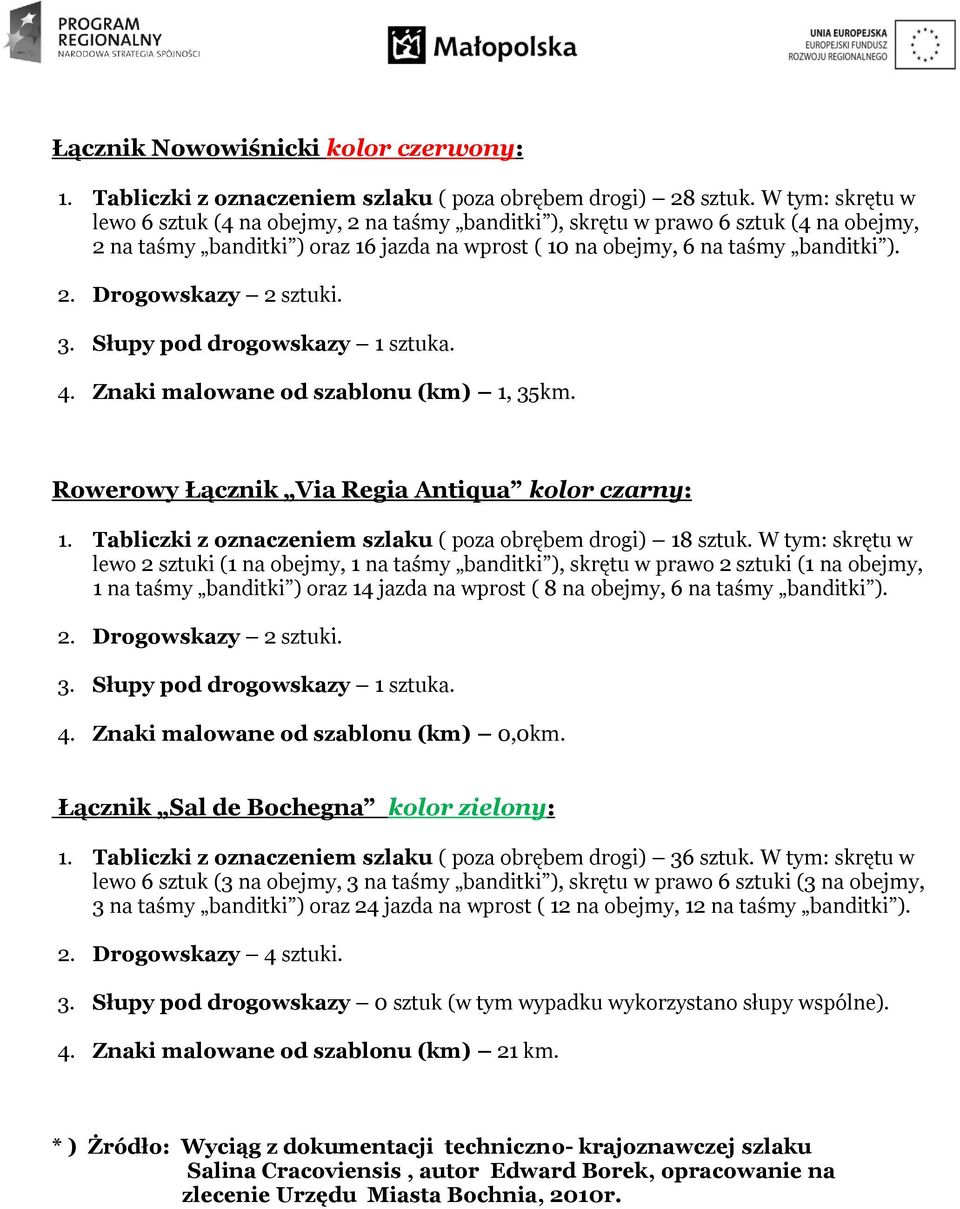

5 Łącznik Nowowiśnicki kolor czerwony: 1. Tabliczki z oznaczeniem szlaku ( poza obrębem drogi) 28 sztuk. W tym: skrętu w lewo 6 sztuk (4 na obejmy, 2 na taśmy banditki ), skrętu w prawo 6 sztuk (4 na obejmy, 2 na taśmy banditki ) oraz 16 jazda na wprost ( 10 na obejmy, 6 na taśmy banditki ). 2. Drogowskazy 2 sztuki. 3. Słupy pod drogowskazy 1 sztuka. 4. Znaki malowane od szablonu (km) 1, 35km. Rowerowy Łącznik Via Regia Antiqua kolor czarny: 1. Tabliczki z oznaczeniem szlaku ( poza obrębem drogi) 18 sztuk. W tym: skrętu w lewo 2 sztuki (1 na obejmy, 1 na taśmy banditki ), skrętu w prawo 2 sztuki (1 na obejmy, 1 na taśmy banditki ) oraz 14 jazda na wprost ( 8 na obejmy, 6 na taśmy banditki ). 2. Drogowskazy 2 sztuki. 3. Słupy pod drogowskazy 1 sztuka. 4. Znaki malowane od szablonu (km) 0,0km. Łącznik Sal de Bochegna kolor zielony: 1. Tabliczki z oznaczeniem szlaku ( poza obrębem drogi) 36 sztuk. W tym: skrętu w lewo 6 sztuk (3 na obejmy, 3 na taśmy banditki ), skrętu w prawo 6 sztuki (3 na obejmy, 3 na taśmy banditki ) oraz 24 jazda na wprost ( 12 na obejmy, 12 na taśmy banditki ). 2. Drogowskazy 4 sztuki. 3. Słupy pod drogowskazy 0 sztuk (w tym wypadku wykorzystano słupy wspólne). 4. Znaki malowane od szablonu (km) 21 km. * ) Żródło: Wyciąg z dokumentacji techniczno- krajoznawczej szlaku Salina Cracoviensis, autor Edward Borek, opracowanie na zlecenie Urzędu Miasta Bochnia, 2010r.

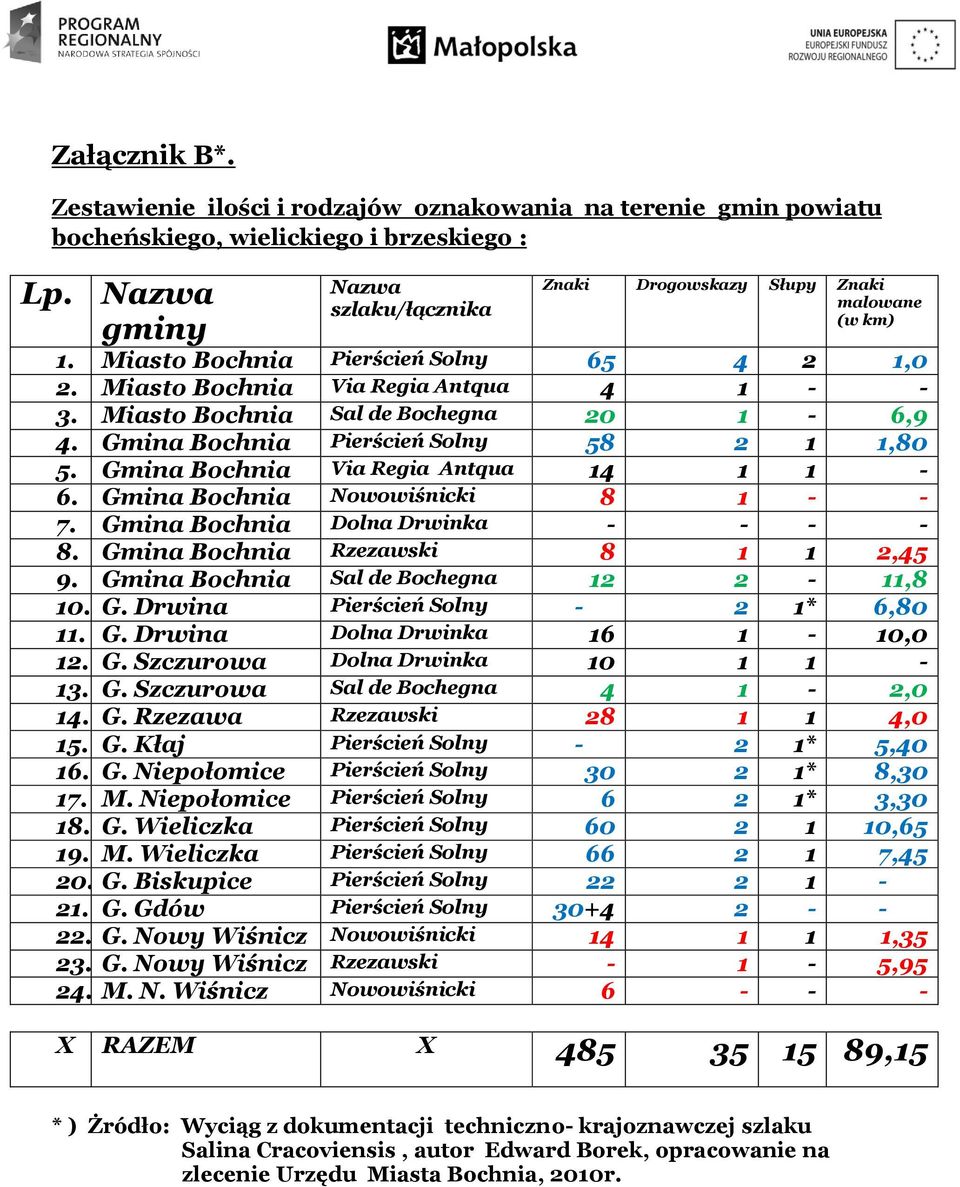

6 Załącznik B*. Zestawienie ilości i rodzajów oznakowania na terenie gmin powiatu bocheńskiego, wielickiego i brzeskiego : Lp. Nazwa gminy Nazwa szlaku/łącznika Znaki Drogowskazy Słupy Znaki malowane (w km) 1. Miasto Bochnia Pierścień Solny ,0 2. Miasto Bochnia Via Regia Antqua Miasto Bochnia Sal de Bochegna ,9 4. Gmina Bochnia Pierścień Solny ,80 5. Gmina Bochnia Via Regia Antqua Gmina Bochnia Nowowiśnicki Gmina Bochnia Dolna Drwinka Gmina Bochnia Rzezawski ,45 9. Gmina Bochnia Sal de Bochegna ,8 10. G. Drwina Pierścień Solny - 2 1* 6, G. Drwina Dolna Drwinka ,0 12. G. Szczurowa Dolna Drwinka G. Szczurowa Sal de Bochegna 4 1-2,0 14. G. Rzezawa Rzezawski ,0 15. G. Kłaj Pierścień Solny - 2 1* 5, G. Niepołomice Pierścień Solny * 8, M. Niepołomice Pierścień Solny 6 2 1* 3, G. Wieliczka Pierścień Solny , M. Wieliczka Pierścień Solny , G. Biskupice Pierścień Solny G. Gdów Pierścień Solny G. Nowy Wiśnicz Nowowiśnicki , G. Nowy Wiśnicz Rzezawski - 1-5, M. N. Wiśnicz Nowowiśnicki X RAZEM X ,15 * ) Żródło: Wyciąg z dokumentacji techniczno- krajoznawczej szlaku Salina Cracoviensis, autor Edward Borek, opracowanie na zlecenie Urzędu Miasta Bochnia, 2010r.
