1.2. Zakres stosowania SS.T SST stanowi cz SIWZ oraz D.P i naley je stosowa w załczeniu robót opisanych w punkcie 1.1.

Transkrypt

1 SST E1 TABLICE ROZDZIELCZE I LINIE ZASILAJCE Kod CPV Wstp 1 Przedmiot SST Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru robót w ramach realizacji projektu Zmiana konstrukcji dachu, ocieplenia budynku i budowa łcznika z sal gimnastyczn w Szkole Podstawowej w Zamarskach przy ul Szkolnej 1 12 Zakres stosowania SST SST stanowi cz SIWZ oraz DP i naley je stosowa w załczeniu robót opisanych w punkcie Zakres robót objtych SST Zakres robót objtych SST obejmuje zgodnie z DP - przebudowa przyłcza elektroenergetycznego i pomiaru rozliczeniowego energii el - wewntrzne linie zasilajce i uzupełnienie rozdz głównej TG - monta nowo projektowanych tablic rozdzielczych - ochron przed raeniem prdem elektrycznym - pomiary sprawdzajce 14 Okrelenia podstawowe Okrelenia podstawowe SST s zgodne z odpowiednimi normami 15 Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w OST Wykonawca robót jest odpowiedzialny za jako stosowanych materiałów i wykonanych robót oraz za ich zgodno z DP, SST i poleceniami Inwestora 151 Warunki organizacyjne Przed przystpieniem do robót Wykonawca oraz nadzór Techniczny winny dokładnie zapozna si z projektem instalacji elektrycznych Cało robót jest moliwa z poziomu posadzki korytarza 2 Materiały 21 Ogólne wymagania dotyczce materiałów podano w OST 22 Szczegółowe wymagania - projektowane tablice rozdzielcze T1-T3 powinny by przystosowane do montau modułowego osprztu rozdzielczego - rozdz główn TG wyposay naley w rozłcznik bezpiecznikowy 3x35A dla WLZ tablic rozdzielczych T1-T3 oraz rozłcznik bezpiecznikowy 3x35A dla zasilania przepompowni - pola odbiorcze odbiorów siły i gniazd wtykowych tablicy T1-T3 wyposaone bd w wyłczniki instalacyjne nadmiarowe oraz grupowy wyłcznik rónicowo-prdowy - Lini zasilajc tablic T1-T3 wykona przewodem YDYo 5x6,0 a zasilanie przepompowni wykona kablem YKYo 5x6,0 221 Przebudowa przyłcza elektroenergetycznego i pomiaru rozliczeniowego energii el 1 Kabel napowietrzny AsXSn 4x16 (demonta ) 2 Przewód miedziany LY35, 750V 3 Rura ochronna RVS 47 mm 4 Rura ochronna RVKL 37 mm 5 Przekładnik prdowy IMSa 100/5A, klasa 0,2, 5VA, legalizowany 6 Rozłcznik bezpiecznikowy NH00, 160A, 3-bieg 7 Bezpiecznik mocy gg 100A 222 Wewntrzne linie zasilajce i uzupełnienie tablicy TG 1 Kabel miedziany 750V, YDY o 5x6, 2 Kabel miedziany 1 kv, YKY o 5 x 6 3 Rura ochronna Arot 70 mm 4 Rura ochronna RVKL 37 mm 5 Rozłcznik bezpiecznikowy R303, 25A 6 Korytko K60-1,5, ocynk 7 Wspornik korytka

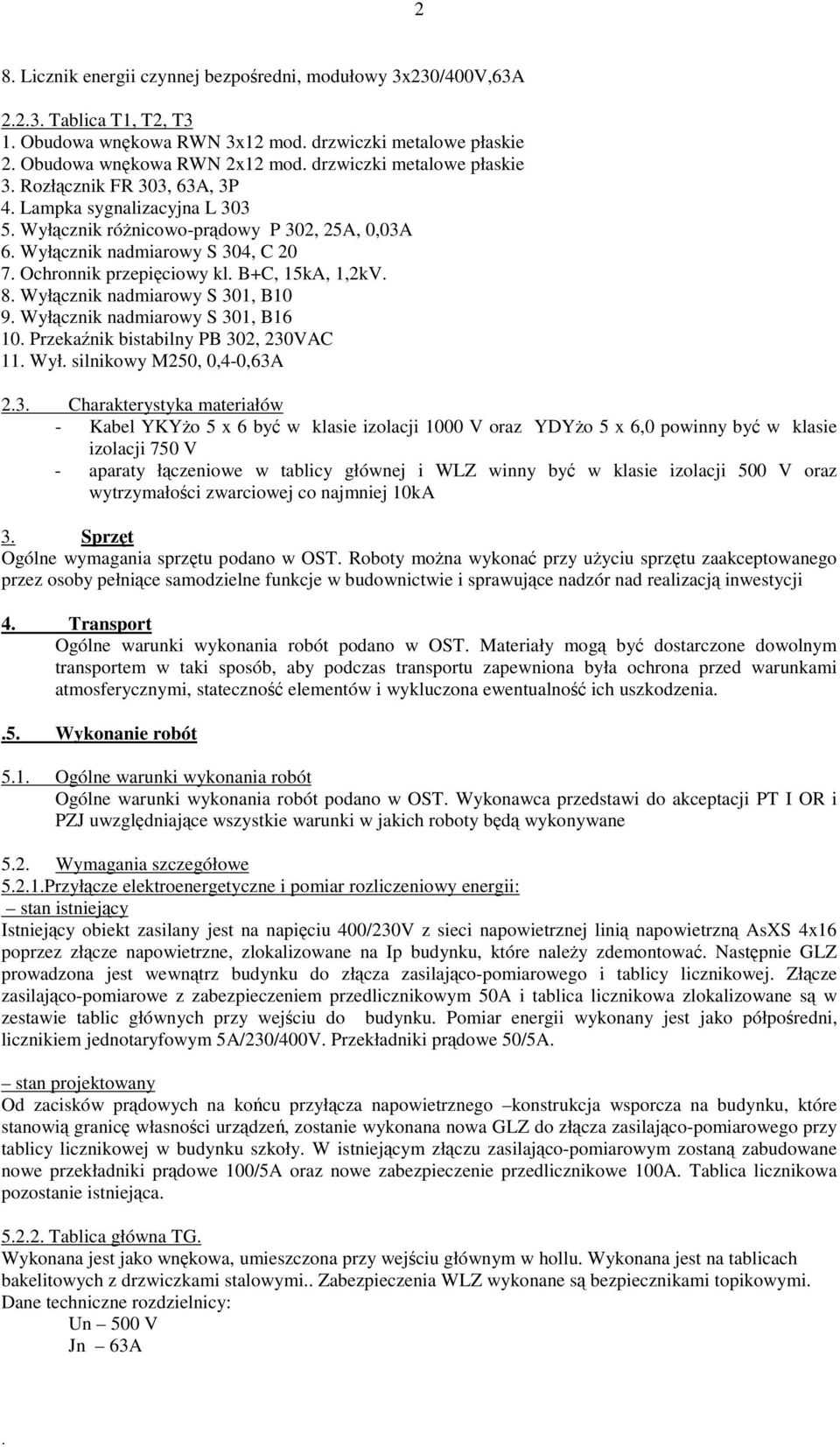

2 2 8 Licznik energii czynnej bezporedni, modułowy 3x230/400V,63A 223 Tablica T1, T2, T3 1 Obudowa wnkowa RWN 3x12 mod drzwiczki metalowe płaskie 2 Obudowa wnkowa RWN 2x12 mod drzwiczki metalowe płaskie 3 Rozłcznik FR 303, 63A, 3P 4 Lampka sygnalizacyjna L Wyłcznik rónicowo-prdowy P 302, 25A, 0,03A 6 Wyłcznik nadmiarowy S 304, C 20 7 Ochronnik przepiciowy kl B+C, 15kA, 1,2kV 8 Wyłcznik nadmiarowy S 301, B10 9 Wyłcznik nadmiarowy S 301, B16 10 Przekanik bistabilny PB 302, 230VAC 11 Wył silnikowy M250, 0,4-0,63A 23 Charakterystyka materiałów - Kabel YKYo 5 x 6 by w klasie izolacji 1000 V oraz YDYo 5 x 6,0 powinny by w klasie izolacji 750 V - aparaty łczeniowe w tablicy głównej i WLZ winny by w klasie izolacji 500 V oraz wytrzymałoci zwarciowej co najmniej 10kA 3 Sprzt Ogólne wymagania sprztu podano w OST Roboty mona wykona przy uyciu sprztu zaakceptowanego przez osoby pełnice samodzielne funkcje w budownictwie i sprawujce nadzór nad realizacj inwestycji 4 Transport Ogólne warunki wykonania robót podano w OST Materiały mog by dostarczone dowolnym transportem w taki sposób, aby podczas transportu zapewniona była ochrona przed warunkami atmosferycznymi, stateczno elementów i wykluczona ewentualno ich uszkodzenia 5 Wykonanie robót 51 Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w OST Wykonawca przedstawi do akceptacji PT I OR i PZJ uwzgldniajce wszystkie warunki w jakich roboty bd wykonywane 52 Wymagania szczegółowe 521Przyłcze elektroenergetyczne i pomiar rozliczeniowy energii: stan istniejcy Istniejcy obiekt zasilany jest na napiciu 400/230V z sieci napowietrznej lini napowietrzn AsXS 4x16 poprzez złcze napowietrzne, zlokalizowane na Ip budynku, które naley zdemontowa Nastpnie GLZ prowadzona jest wewntrz budynku do złcza zasilajco-pomiarowego i tablicy licznikowej Złcze zasilajco-pomiarowe z zabezpieczeniem przedlicznikowym 50A i tablica licznikowa zlokalizowane s w zestawie tablic głównych przy wejciu do budynku Pomiar energii wykonany jest jako półporedni, licznikiem jednotaryfowym 5A/230/400V Przekładniki prdowe 50/5A stan projektowany Od zacisków prdowych na kocu przyłcza napowietrznego konstrukcja wsporcza na budynku, które stanowi granic własnoci urzdze, zostanie wykonana nowa GLZ do złcza zasilajco-pomiarowego przy tablicy licznikowej w budynku szkoły W istniejcym złczu zasilajco-pomiarowym zostan zabudowane nowe przekładniki prdowe 100/5A oraz nowe zabezpieczenie przedlicznikowe 100A Tablica licznikowa pozostanie istniejca 522 Tablica główna TG Wykonana jest jako wnkowa, umieszczona przy wejciu głównym w hollu Wykonana jest na tablicach bakelitowych z drzwiczkami stalowymi Zabezpieczenia WLZ wykonane s bezpiecznikami topikowymi Dane techniczne rozdzielnicy: Un 500 V Jn 63A

3 3 Projektowane zabezpieczenia WLZ w tablicy głównej wykona naley przy pomocy rozłczników bezpiecznikowych R303,35A Na zasilaniu WLZ do budynku łcznika zostanie zabudowany pomiar kontrolny energii elektrycznej, wykonany przy pomocy licznika bezporedniego, modułowego 3x230/400V, do 63A 523 Wewntrzne linie zasilajce Wykonane bd przewodem kabelkowym, układane w korytarzu przyziemia w korytku kablowym Wyprowadzenie z tablicy TG wykona w przepustach rurowych WLZ w łczniku w pionie midzy tablicami T1-T3 wykona naley w rurze ochronnej p/t Linia zasilajca do przepompowni cieków prowadzona bdzie w budynku łcznie z WLZ łcznika Poza budynkiem prowadzona bdzie w ziemi Wyprowadzenie z budynku do ziemi wykona naley w przepucie rurowym RVS 70 Kabel prowadzi naley w ziemi na głbokoci 70 cm Wprowadzenie kabla do komory przepompowni wykona naley w przepucie rurowym RVS 37 z odpowiednim uszczelnieniem Skrzyowania kabla z sieciami podziemnymi naley zabezpieczy rurami ochronnymi RVS 70 w miejscach oznaczonych na planie Monta i zabezpieczenia kabli naley wykona zgodnie z norm PN-76/E Tablice rozdzielcze Tablice rozdzielcze T1, T2, T3 zabudowane bd w obudowach p/t Zaprojektowano tablice w oparciu o typowe rozwizanie dla aparatury modułowej Tablice wyposaone s w listwy montaowe TH35 oraz osłony przednie dla aparatury modułowej Tablice wyposaone s równie w listwy przyłczowe N i PE Tablice typu RNW z drzwiczkami metalowymi Wnki tablic wykona w ten sposób aby dolna krawd była na wysokoci 120cm od posadzki Drzwiczki tablic winny by zlicowane z płaszczyzn ciany 6 Kontrola jakoci robót 61 Ogólne wymagania dotyczce kontroli jakoci robót podano w OST 62 Wymagania szczegółowe - sprawdzi działanie lampek sygnalizacyjnych - sprawdzi działanie aparatury łczeniowej 63 Badania - pomiar opornoci izolacji lini kablowych - badanie połcze obwodów 3-faz - pomiar rezystancji uziemienia ochronnego - badanie skutecznoci ochrony przeciwporaeniowej 7 Obmiar robót 71 Ogólne wymagania dotyczce odbioru podano w OST 72 Jednostki obmiaru 1 m2 w odniesieniu do powierzchni; 1 m w odniesieniu do obiektów liniowych; 1 szt w odniesieniu do iloci jednostkowej; 1 komplet w odniesieniu do iloci zamknitych zbiorów elementów; 8 Odbiór robót 81 Ogólne wymagania Odbiór jest dokonywany na zasadach odbioru robót zanikajcych i ulegajcych zakryciu 82 Odbiór materiałów Wszystkie materiały wykorzystane przy wykonaniu tablic rozdzielczych oraz WLZ powinny odpowiada wymaganiom polskich norm i posiada wiadectwa dopuszczenia do stosowania w budownictwie 83 Odbiór czciowy Odbiór czciowy dotyczy: - sprawdzenia pewnoci połcze pomidzy elementami modułowego osprztu rozdzielczego - sprawdzenia pewnoci połcze obwodów podłczonych do modułowego osprztu rozdzielczego

4 4 - sprawdzenia prawidłowoci montau kabla w wykopie przed zasypaniem 84 Odbiór ostateczny Odbiór ostateczny odbywa si po pisemnym stwierdzeniu dokonanym w Dzienniku budowy o zakoczeniu robót i spełnieniu innych warunków dotyczcych tych robót zawartych w umowie Odbiór ostateczny powinien by dokonany po wykonaniu całoci tablic rozdzielczych oraz linii zasilajcej W przypadku stwierdzenia braku jakichkolwiek usterek oraz kontroli dokumentów odbiorów czciowych, roboty naley uzna za zgodne z warunkami odbiory ostatecznego 9 Podstawa płatnoci 91 Ogólne wymagania Ogólne wymagania dotyczce płatnoci podano w OST 91 Zasady płatnoci Płaci si za wykonanie całoci instalacji owietlenia zewntrznego Cena jednostkowa jest cen urednion dla podanego sposobu wykonania i obejmuje: - opracowanie PT i OR oraz PZJ - zakup i dostarczenie na plac budowy wszystkich niezbdnych materiałów - zastosowanie materiałów pomocniczych niezbdnych do prawidłowego wykonania robót lub wynikajcych z ich technologii - wykonanie robót demontaowo-przygotowawczych w zakresie podłoa - oczyszczenie terenu robót z odpadów, stanowicych własno Wykonawcy i usunicie ich poza teren budowy - wykonanie wszystkich niezbdnych pomiarów, prób i sprawdze - oznakowanie miejsca robót i jego utrzymanie 10 Przepisy zwizane: PN IEC Instalacje elektryczne w obiektach budowlanych Sprawdzenia odbiorcze PN-EN :2003 Rozdzielnice i sterownice niskonapiciowe PN INC PN IEC PN IEC PN IEC PN IEC Instalacje elektryczne w obiektach budowlanych Zakres, przedmiot i wymagania podstawowe Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przeciwporaeniowa Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przed prdem przeteniowym Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Zastosowanie rodków ochrony zapewniajcych bezpieczestwo Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przed poraeniem prdem elektrycznym

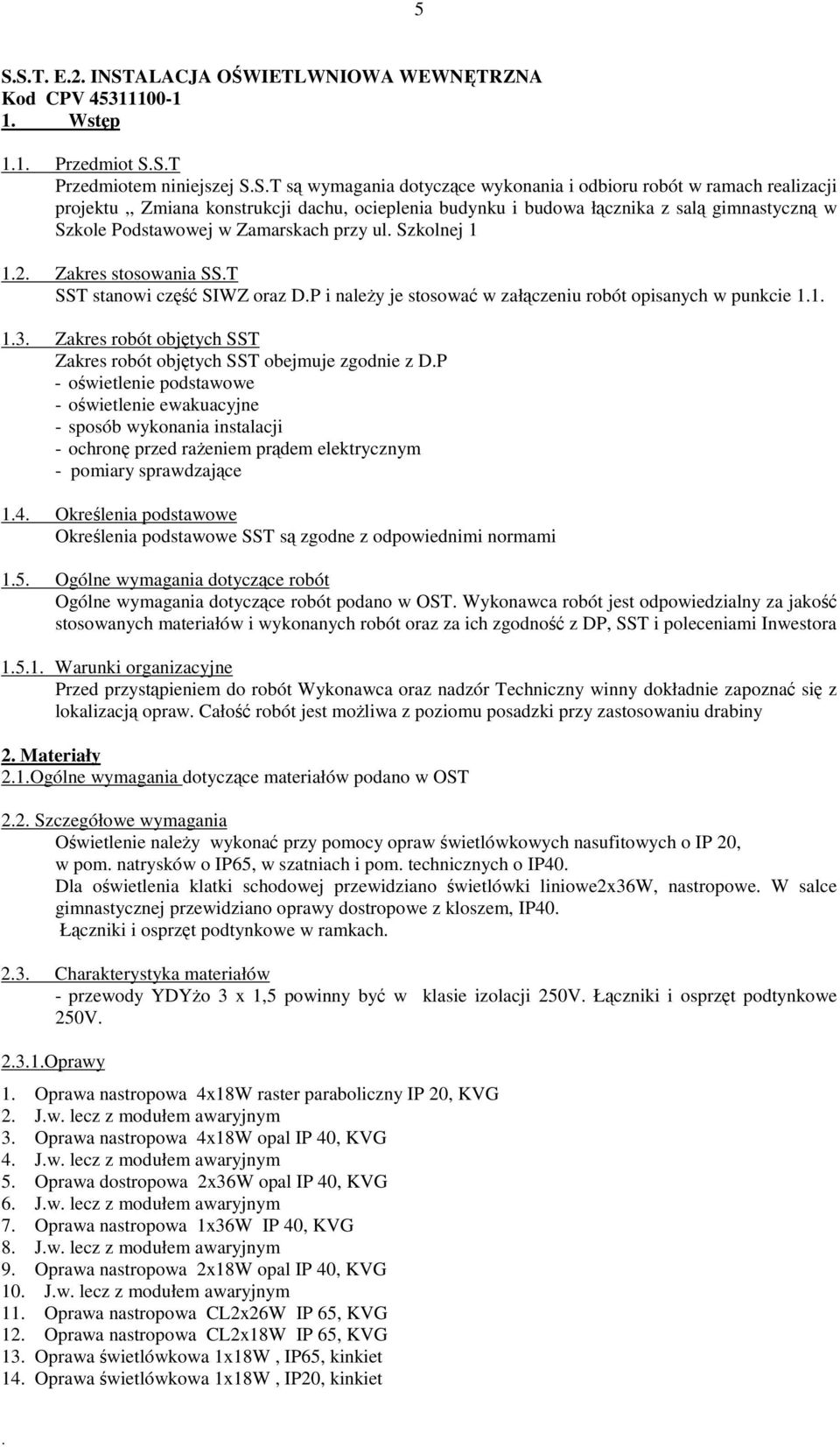

5 5 SST E2 INSTALACJA OWIETLWNIOWA WEWNTRZNA Kod CPV Wstp 11 Przedmiot SST Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru robót w ramach realizacji projektu,, Zmiana konstrukcji dachu, ocieplenia budynku i budowa łcznika z sal gimnastyczn w Szkole Podstawowej w Zamarskach przy ul Szkolnej 1 12 Zakres stosowania SST SST stanowi cz SIWZ oraz DP i naley je stosowa w załczeniu robót opisanych w punkcie Zakres robót objtych SST Zakres robót objtych SST obejmuje zgodnie z DP - owietlenie podstawowe - owietlenie ewakuacyjne - sposób wykonania instalacji - ochron przed raeniem prdem elektrycznym - pomiary sprawdzajce 14 Okrelenia podstawowe Okrelenia podstawowe SST s zgodne z odpowiednimi normami 15 Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w OST Wykonawca robót jest odpowiedzialny za jako stosowanych materiałów i wykonanych robót oraz za ich zgodno z DP, SST i poleceniami Inwestora 151 Warunki organizacyjne Przed przystpieniem do robót Wykonawca oraz nadzór Techniczny winny dokładnie zapozna si z lokalizacj opraw Cało robót jest moliwa z poziomu posadzki przy zastosowaniu drabiny 2 Materiały 21Ogólne wymagania dotyczce materiałów podano w OST 22 Szczegółowe wymagania Owietlenie naley wykona przy pomocy opraw wietlówkowych nasufitowych o IP 20, w pom natrysków o IP65, w szatniach i pom technicznych o IP40 Dla owietlenia klatki schodowej przewidziano wietlówki liniowe2x36w, nastropowe W salce gimnastycznej przewidziano oprawy dostropowe z kloszem, IP40 Łczniki i osprzt podtynkowe w ramkach 23 Charakterystyka materiałów - przewody YDYo 3 x 1,5 powinny by w klasie izolacji 250V Łczniki i osprzt podtynkowe 250V 231Oprawy 1 Oprawa nastropowa 4x18W raster paraboliczny IP 20, KVG 2 Jw lecz z modułem awaryjnym 3 Oprawa nastropowa 4x18W opal IP 40, KVG 4 Jw lecz z modułem awaryjnym 5 Oprawa dostropowa 2x36W opal IP 40, KVG 6 Jw lecz z modułem awaryjnym 7 Oprawa nastropowa 1x36W IP 40, KVG 8 Jw lecz z modułem awaryjnym 9 Oprawa nastropowa 2x18W opal IP 40, KVG 10 Jw lecz z modułem awaryjnym 11 Oprawa nastropowa CL2x26W IP 65, KVG 12 Oprawa nastropowa CL2x18W IP 65, KVG 13 Oprawa wietlówkowa 1x18W, IP65, kinkiet 14 Oprawa wietlówkowa 1x18W, IP20, kinkiet

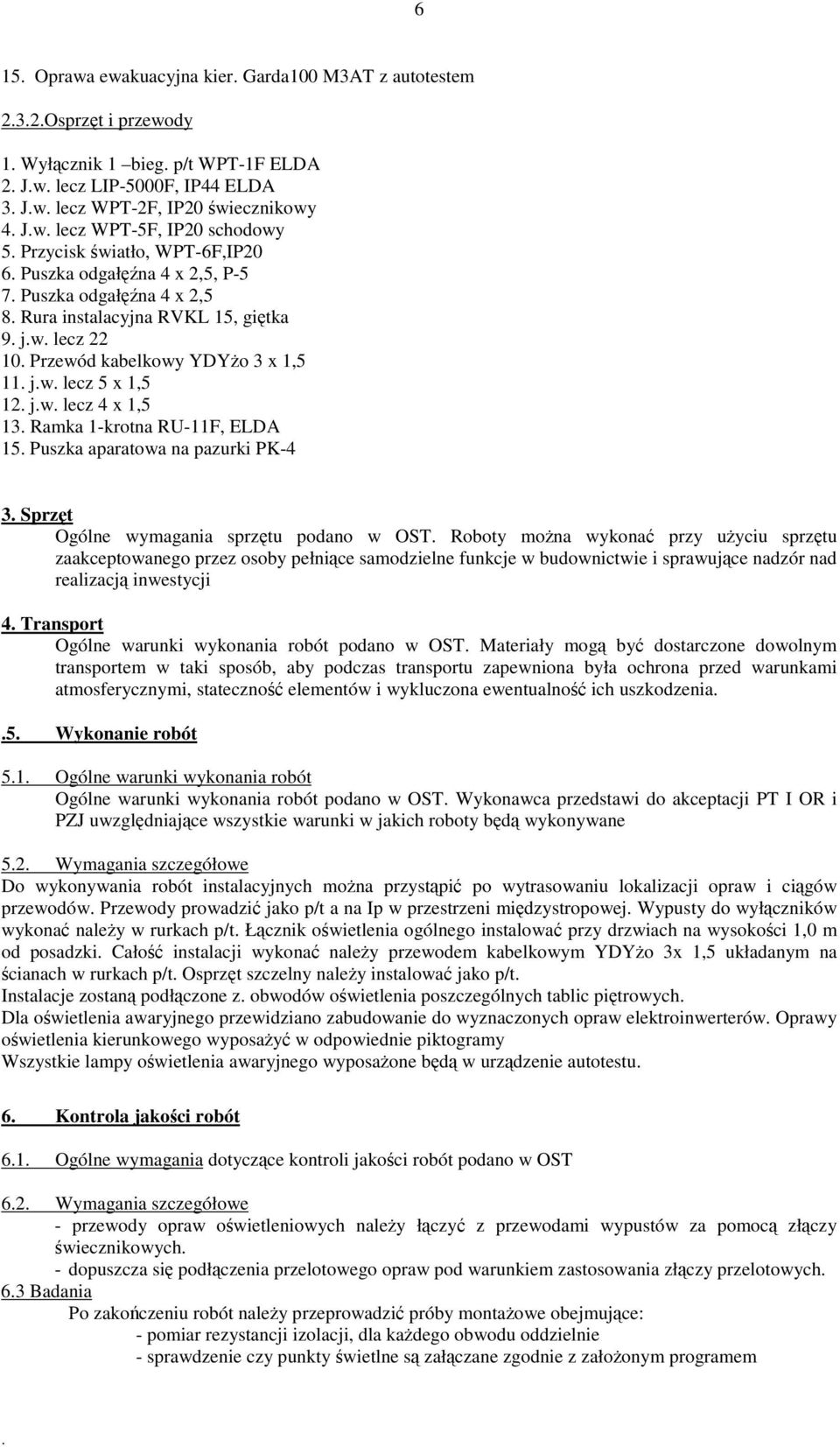

6 6 15 Oprawa ewakuacyjna kier Garda100 M3AT z autotestem 232Osprzt i przewody 1 Wyłcznik 1 bieg p/t WPT-1F ELDA 2 Jw lecz LIP-5000F, IP44 ELDA 3 Jw lecz WPT-2F, IP20 wiecznikowy 4 Jw lecz WPT-5F, IP20 schodowy 5 Przycisk wiatło, WPT-6F,IP20 6 Puszka odgałna 4 x 2,5, P-5 7 Puszka odgałna 4 x 2,5 8 Rura instalacyjna RVKL 15, gitka 9 jw lecz Przewód kabelkowy YDYo 3 x 1,5 11 jw lecz 5 x 1,5 12 jw lecz 4 x 1,5 13 Ramka 1-krotna RU-11F, ELDA 15 Puszka aparatowa na pazurki PK-4 3 Sprzt Ogólne wymagania sprztu podano w OST Roboty mona wykona przy uyciu sprztu zaakceptowanego przez osoby pełnice samodzielne funkcje w budownictwie i sprawujce nadzór nad realizacj inwestycji 4 Transport Ogólne warunki wykonania robót podano w OST Materiały mog by dostarczone dowolnym transportem w taki sposób, aby podczas transportu zapewniona była ochrona przed warunkami atmosferycznymi, stateczno elementów i wykluczona ewentualno ich uszkodzenia 5 Wykonanie robót 51 Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w OST Wykonawca przedstawi do akceptacji PT I OR i PZJ uwzgldniajce wszystkie warunki w jakich roboty bd wykonywane 52 Wymagania szczegółowe Do wykonywania robót instalacyjnych mona przystpi po wytrasowaniu lokalizacji opraw i cigów przewodów Przewody prowadzi jako p/t a na Ip w przestrzeni midzystropowej Wypusty do wyłczników wykona naley w rurkach p/t Łcznik owietlenia ogólnego instalowa przy drzwiach na wysokoci 1,0 m od posadzki Cało instalacji wykona naley przewodem kabelkowym YDYo 3x 1,5 układanym na cianach w rurkach p/t Osprzt szczelny naley instalowa jako p/t Instalacje zostan podłczone z obwodów owietlenia poszczególnych tablic pitrowych Dla owietlenia awaryjnego przewidziano zabudowanie do wyznaczonych opraw elektroinwerterów Oprawy owietlenia kierunkowego wyposay w odpowiednie piktogramy Wszystkie lampy owietlenia awaryjnego wyposaone bd w urzdzenie autotestu 6 Kontrola jakoci robót 61 Ogólne wymagania dotyczce kontroli jakoci robót podano w OST 62 Wymagania szczegółowe - przewody opraw owietleniowych naley łczy z przewodami wypustów za pomoc złczy wiecznikowych - dopuszcza si podłczenia przelotowego opraw pod warunkiem zastosowania złczy przelotowych 63 Badania Po zakoczeniu robót naley przeprowadzi próby montaowe obejmujce: - pomiar rezystancji izolacji, dla kadego obwodu oddzielnie - sprawdzenie czy punkty wietlne s załczane zgodnie z załoonym programem

7 7 7 Obmiar robót 71 Ogólne wymagania Ogólne wymagania dotyczce obmiaru podano w OST 72 Jednostk obmiaru jest : 1 m2 w odniesieniu do powierzchni; 1 m w odniesieniu do obiektów liniowych; 1 szt w odniesieniu do iloci jednostkowej; 1 komplet w odniesieniu do iloci zamknitych zbiorów elementów; 8 Odbiór robót 81 Ogólne wymagania Odbiór jest dokonywany na zasadach odbioru robót zanikajcych i ulegajcych zakryciu 82 Odbiór materiałów Wszystkie materiały wykorzystane przy wykonaniu instalacji owietleniowej powinny odpowiada wymaganiom polskich norm lub posiada wiadectwa dopuszczenia do stosowania w budownictwie 83 Odbiór czciowy Odbiór czciowy dotyczy: - ułoenia przewodów - zamocowania opraw obwodów owietleniowych 84 Odbiór ostateczny Odbiór ostateczny odbywa si po pisemnym stwierdzeniu dokonanym w Dzienniku budowy o zakoczeniu robót i spełnieniu innych warunków dotyczcych tych robót zawartych w umowie Odbiór ostateczny powinien by dokonany po wykonaniu całoci instalacji owietleniowej W przypadku stwierdzenia braku jakichkolwiek usterek oraz kontroli dokumentów odbiorów czciowych, roboty naley uzna za zgodne z warunkami odbiory ostatecznego 9 Podstawa płatnoci 91 Ogólne wymagania Ogólne wymagania dotyczce płatnoci podano w OST 91 Zasady płatnoci Płaci si za wszystkie obwody owietleniowe okrelone w punkcie 7 Cena jednostkowa jest cen urednion dla podanego sposobu wykonania i obejmuje: - opracowanie PT i OR oraz PZJ - zakup i dostarczenie na plac budowy wszystkich niezbdnych materiałów - zastosowanie materiałów pomocniczych niezbdnych do prawidłowego wykonania robót lub wynikajcych z ich technologii - wykonanie robót demontaowo-przygotowawczych w zakresie podłoa - oczyszczenie terenu robót z odpadów, stanowicych własno Wykonawcy i usunicie ich poza teren budowy - wykonanie wszystkich niezbdnych pomiarów, prób i sprawdze - oznakowanie miejsca robót i jego utrzymanie 10 Przepisy zwizane: PN INC Instalacje elektryczne w obiektach budowlanych Zakres, przedmiot i wymagania podstawowe PN IEC Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przeciwporaeniowa PN IEC Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przed prdem przeteniowym

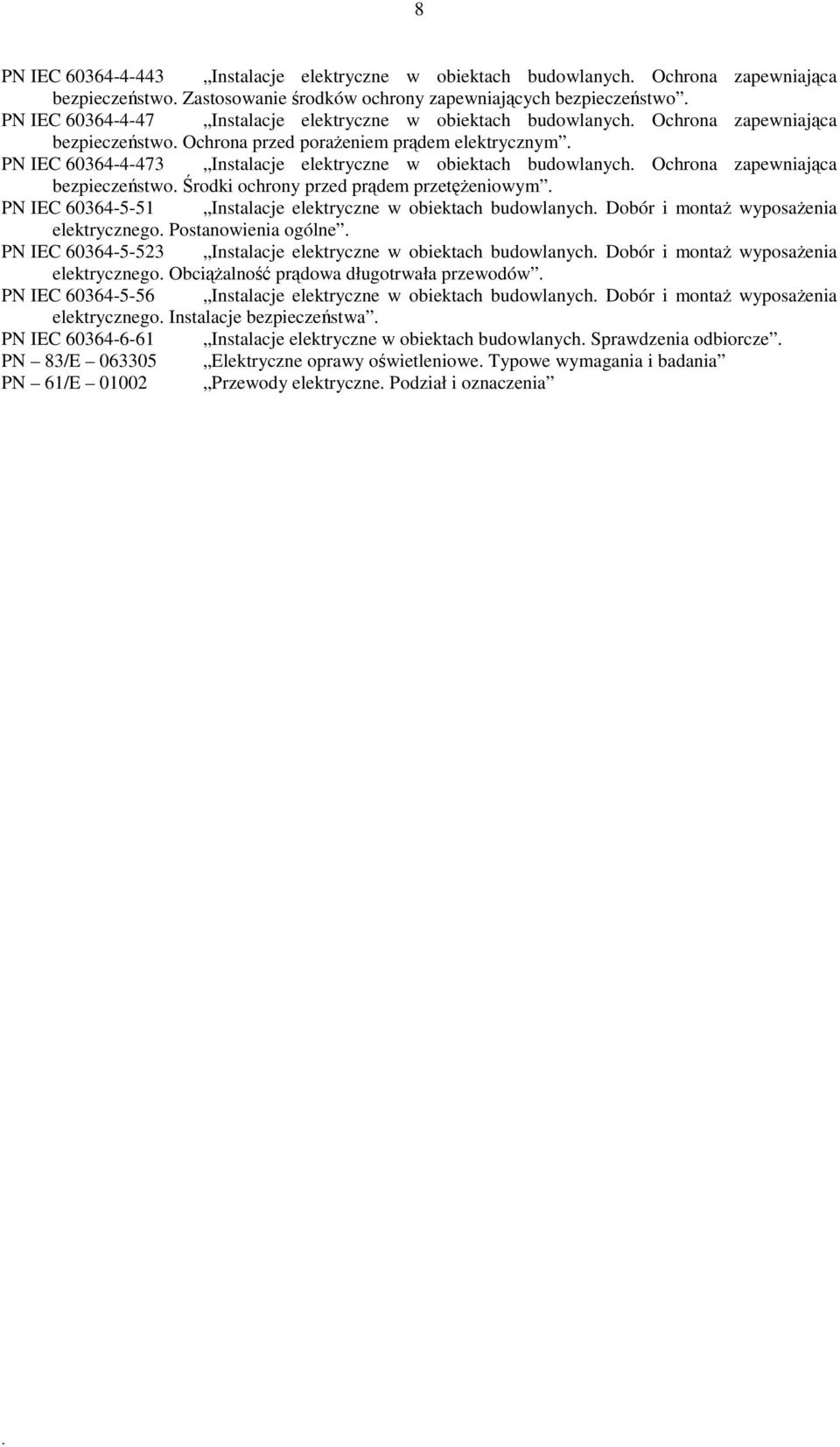

8 8 PN IEC Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Zastosowanie rodków ochrony zapewniajcych bezpieczestwo PN IEC Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przed poraeniem prdem elektrycznym PN IEC Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo rodki ochrony przed prdem przeteniowym PN IEC Instalacje elektryczne w obiektach budowlanych Dobór i monta wyposaenia elektrycznego Postanowienia ogólne PN IEC Instalacje elektryczne w obiektach budowlanych Dobór i monta wyposaenia elektrycznego Obcialno prdowa długotrwała przewodów PN IEC Instalacje elektryczne w obiektach budowlanych Dobór i monta wyposaenia elektrycznego Instalacje bezpieczestwa PN IEC Instalacje elektryczne w obiektach budowlanych Sprawdzenia odbiorcze PN 83/E Elektryczne oprawy owietleniowe Typowe wymagania i badania PN 61/E Przewody elektryczne Podział i oznaczenia

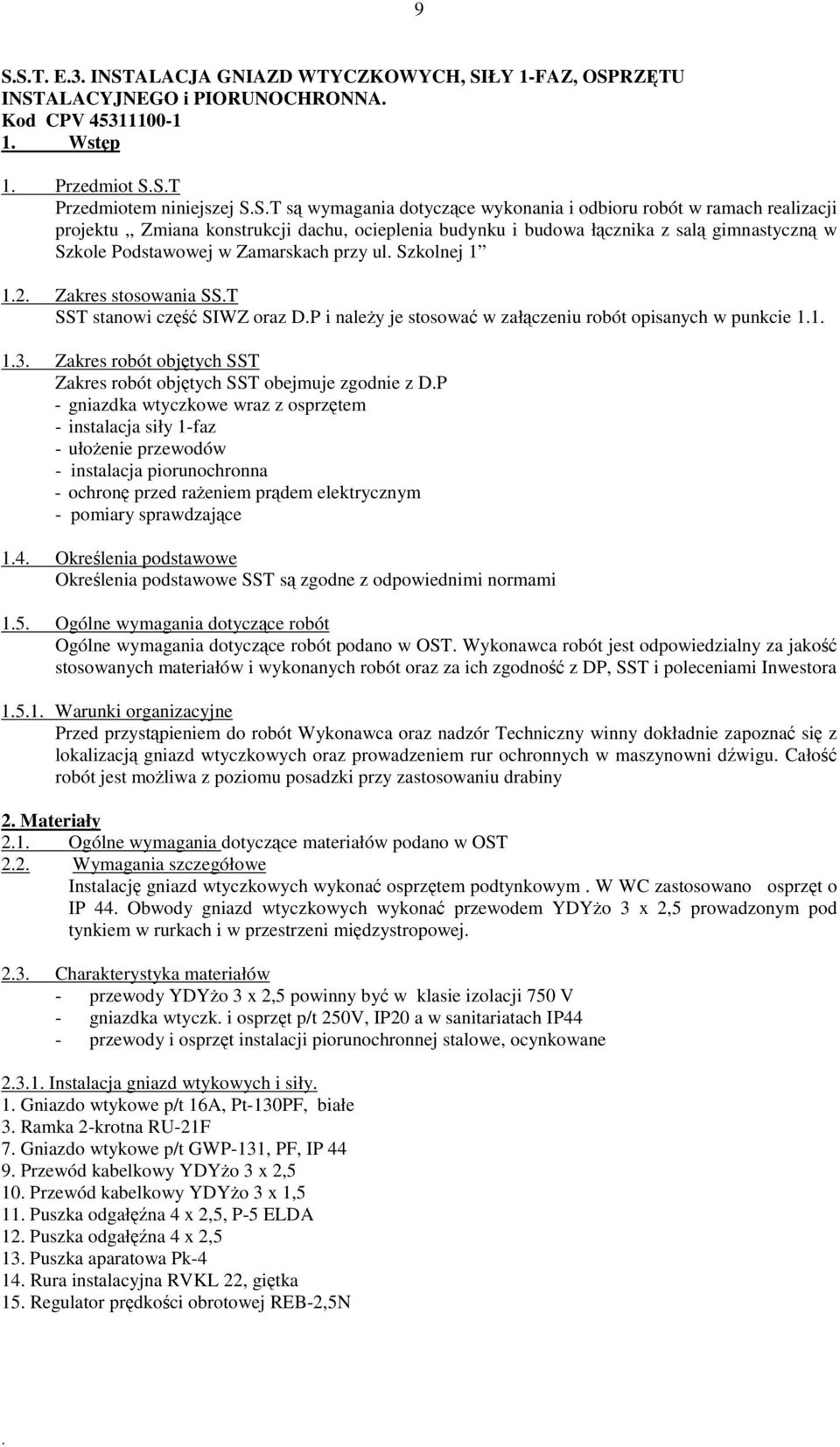

9 9 SST E3 INSTALACJA GNIAZD WTYCZKOWYCH, SIŁY 1-FAZ, OSPRZTU INSTALACYJNEGO i PIORUNOCHRONNA Kod CPV Wstp 1 Przedmiot SST Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru robót w ramach realizacji projektu,, Zmiana konstrukcji dachu, ocieplenia budynku i budowa łcznika z sal gimnastyczn w Szkole Podstawowej w Zamarskach przy ul Szkolnej 1 12 Zakres stosowania SST SST stanowi cz SIWZ oraz DP i naley je stosowa w załczeniu robót opisanych w punkcie Zakres robót objtych SST Zakres robót objtych SST obejmuje zgodnie z DP - gniazdka wtyczkowe wraz z osprztem - instalacja siły 1-faz - ułoenie przewodów - instalacja piorunochronna - ochron przed raeniem prdem elektrycznym - pomiary sprawdzajce 14 Okrelenia podstawowe Okrelenia podstawowe SST s zgodne z odpowiednimi normami 15 Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w OST Wykonawca robót jest odpowiedzialny za jako stosowanych materiałów i wykonanych robót oraz za ich zgodno z DP, SST i poleceniami Inwestora 151 Warunki organizacyjne Przed przystpieniem do robót Wykonawca oraz nadzór Techniczny winny dokładnie zapozna si z lokalizacj gniazd wtyczkowych oraz prowadzeniem rur ochronnych w maszynowni dwigu Cało robót jest moliwa z poziomu posadzki przy zastosowaniu drabiny 2 Materiały 21 Ogólne wymagania dotyczce materiałów podano w OST 22 Wymagania szczegółowe Instalacj gniazd wtyczkowych wykona osprztem podtynkowym W WC zastosowano osprzt o IP 44 Obwody gniazd wtyczkowych wykona przewodem YDYo 3 x 2,5 prowadzonym pod tynkiem w rurkach i w przestrzeni midzystropowej 23 Charakterystyka materiałów - przewody YDYo 3 x 2,5 powinny by w klasie izolacji 750 V - gniazdka wtyczk i osprzt p/t 250V, IP20 a w sanitariatach IP44 - przewody i osprzt instalacji piorunochronnej stalowe, ocynkowane 231 Instalacja gniazd wtykowych i siły 1 Gniazdo wtykowe p/t 16A, Pt-130PF, białe 3 Ramka 2-krotna RU-21F 7 Gniazdo wtykowe p/t GWP-131, PF, IP 44 9 Przewód kabelkowy YDYo 3 x 2,5 10 Przewód kabelkowy YDYo 3 x 1,5 11 Puszka odgałna 4 x 2,5, P-5 ELDA 12 Puszka odgałna 4 x 2,5 13 Puszka aparatowa Pk-4 14 Rura instalacyjna RVKL 22, gitka 15 Regulator prdkoci obrotowej REB-2,5N

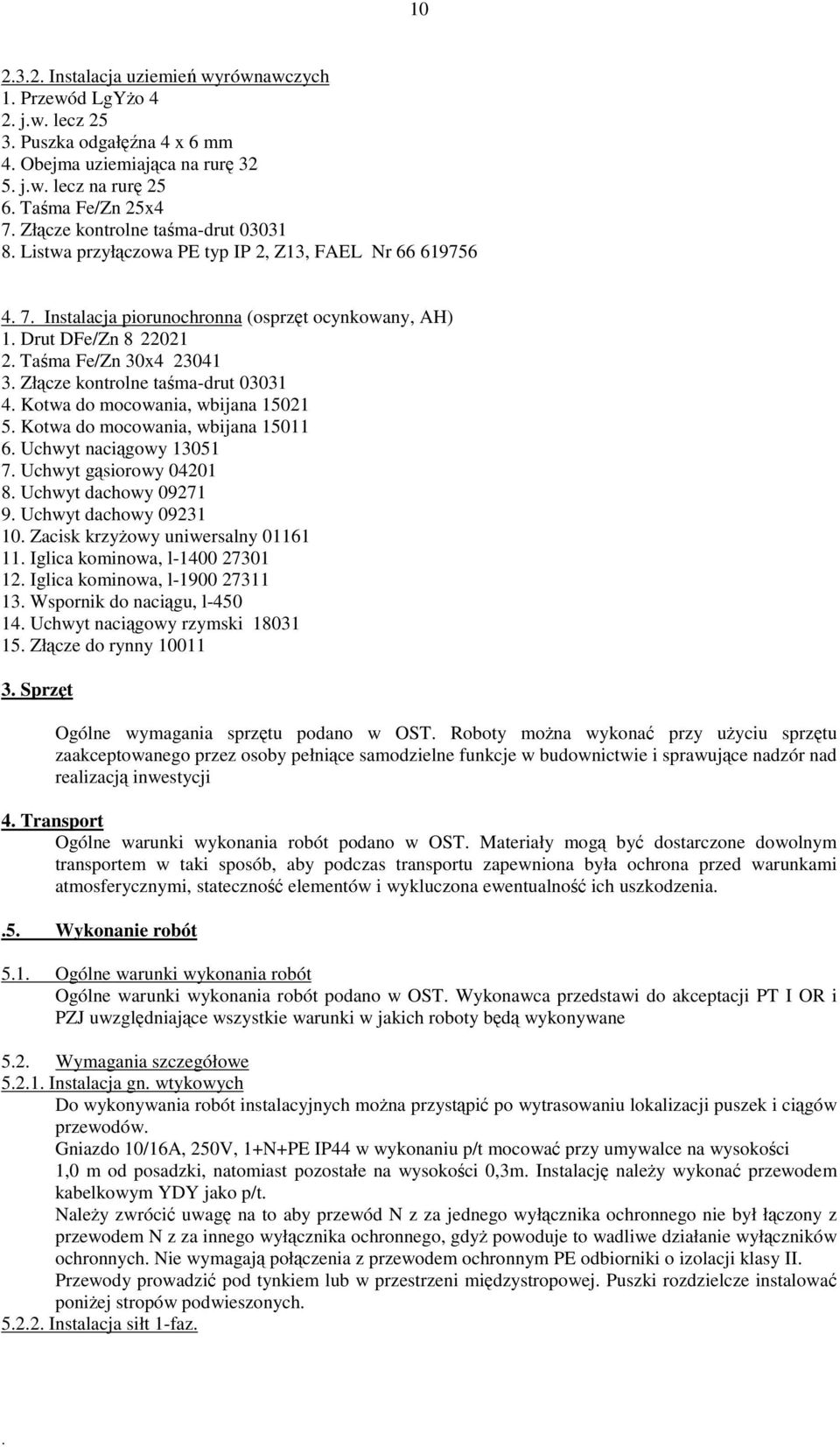

10 Instalacja uziemie wyrównawczych 1 Przewód LgYo 4 2 jw lecz 25 3 Puszka odgałna 4 x 6 mm 4 Obejma uziemiajca na rur 32 5 jw lecz na rur 25 6 Tama Fe/Zn 25x4 7 Złcze kontrolne tama-drut Listwa przyłczowa PE typ IP 2, Z13, FAEL Nr Instalacja piorunochronna (osprzt ocynkowany, AH) 1 Drut DFe/Zn Tama Fe/Zn 30x Złcze kontrolne tama-drut Kotwa do mocowania, wbijana Kotwa do mocowania, wbijana Uchwyt nacigowy Uchwyt gsiorowy Uchwyt dachowy Uchwyt dachowy Zacisk krzyowy uniwersalny Iglica kominowa, l Iglica kominowa, l Wspornik do nacigu, l Uchwyt nacigowy rzymski Złcze do rynny Sprzt Ogólne wymagania sprztu podano w OST Roboty mona wykona przy uyciu sprztu zaakceptowanego przez osoby pełnice samodzielne funkcje w budownictwie i sprawujce nadzór nad realizacj inwestycji 4 Transport Ogólne warunki wykonania robót podano w OST Materiały mog by dostarczone dowolnym transportem w taki sposób, aby podczas transportu zapewniona była ochrona przed warunkami atmosferycznymi, stateczno elementów i wykluczona ewentualno ich uszkodzenia 5 Wykonanie robót 51 Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w OST Wykonawca przedstawi do akceptacji PT I OR i PZJ uwzgldniajce wszystkie warunki w jakich roboty bd wykonywane 52 Wymagania szczegółowe 521 Instalacja gn wtykowych Do wykonywania robót instalacyjnych mona przystpi po wytrasowaniu lokalizacji puszek i cigów przewodów Gniazdo 10/16A, 250V, 1+N+PE IP44 w wykonaniu p/t mocowa przy umywalce na wysokoci 1,0 m od posadzki, natomiast pozostałe na wysokoci 0,3m Instalacj naley wykona przewodem kabelkowym YDY jako p/t Naley zwróci uwag na to aby przewód N z za jednego wyłcznika ochronnego nie był łczony z przewodem N z za innego wyłcznika ochronnego, gdy powoduje to wadliwe działanie wyłczników ochronnych Nie wymagaj połczenia z przewodem ochronnym PE odbiorniki o izolacji klasy II Przewody prowadzi pod tynkiem lub w przestrzeni midzystropowej Puszki rozdzielcze instalowa poniej stropów podwieszonych 522 Instalacja siłt 1-faz

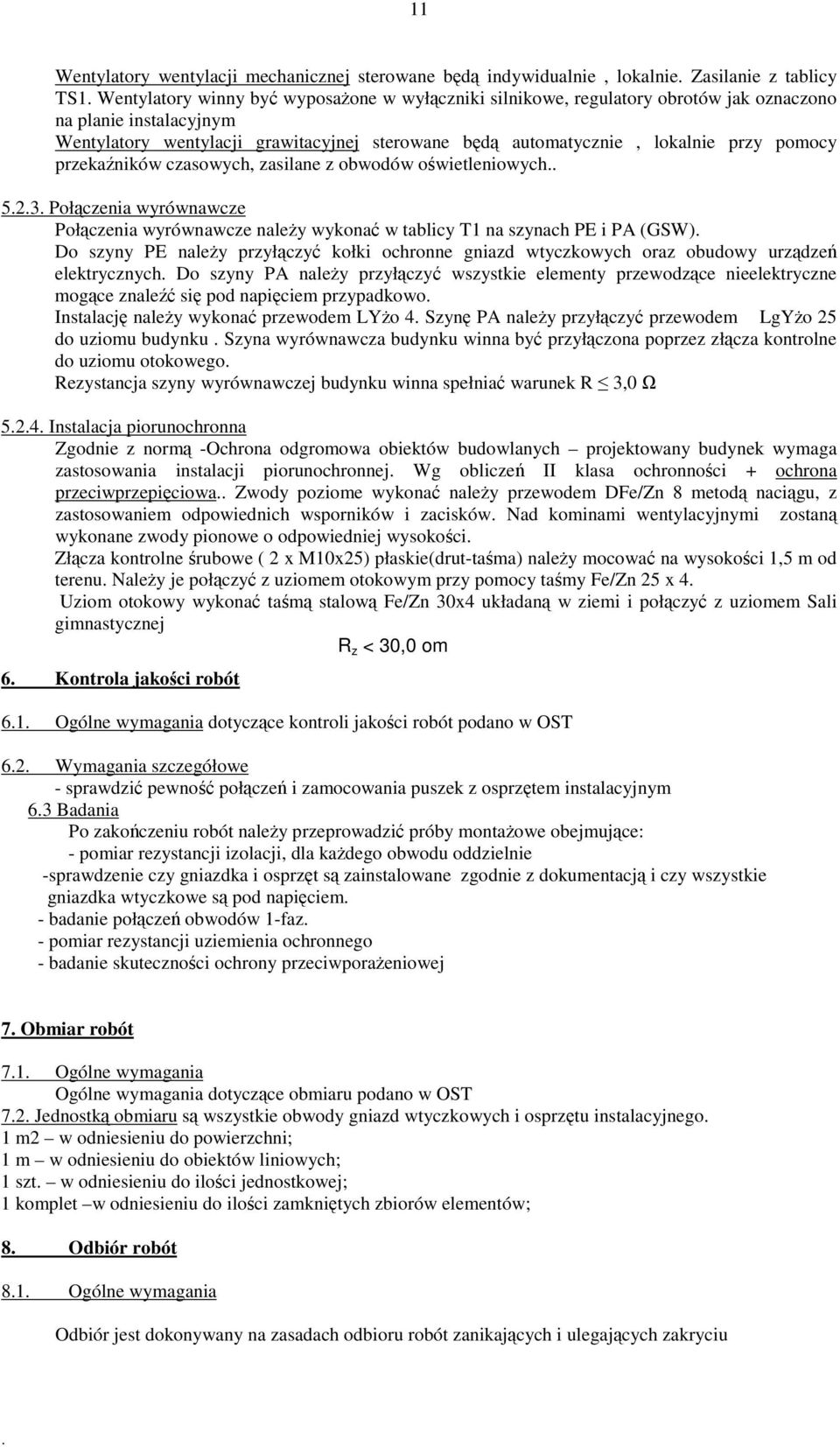

11 11 Wentylatory wentylacji mechanicznej sterowane bd indywidualnie, lokalnie Zasilanie z tablicy TS1 Wentylatory winny by wyposaone w wyłczniki silnikowe, regulatory obrotów jak oznaczono na planie instalacyjnym Wentylatory wentylacji grawitacyjnej sterowane bd automatycznie, lokalnie przy pomocy przekaników czasowych, zasilane z obwodów owietleniowych 523 Połczenia wyrównawcze Połczenia wyrównawcze naley wykona w tablicy T1 na szynach PE i PA (GSW) Do szyny PE naley przyłczy kołki ochronne gniazd wtyczkowych oraz obudowy urzdze elektrycznych Do szyny PA naley przyłczy wszystkie elementy przewodzce nieelektryczne mogce znale si pod napiciem przypadkowo Instalacj naley wykona przewodem LYo 4 Szyn PA naley przyłczy przewodem LgYo 25 do uziomu budynku Szyna wyrównawcza budynku winna by przyłczona poprzez złcza kontrolne do uziomu otokowego Rezystancja szyny wyrównawczej budynku winna spełnia warunek R 3,0 524 Instalacja piorunochronna Zgodnie z norm -Ochrona odgromowa obiektów budowlanych projektowany budynek wymaga zastosowania instalacji piorunochronnej Wg oblicze II klasa ochronnoci + ochrona przeciwprzepiciowa Zwody poziome wykona naley przewodem DFe/Zn 8 metod nacigu, z zastosowaniem odpowiednich wsporników i zacisków Nad kominami wentylacyjnymi zostan wykonane zwody pionowe o odpowiedniej wysokoci Złcza kontrolne rubowe ( 2 x M10x25) płaskie(drut-tama) naley mocowa na wysokoci 1,5 m od terenu Naley je połczy z uziomem otokowym przy pomocy tamy Fe/Zn 25 x 4 Uziom otokowy wykona tam stalow Fe/Zn 30x4 układan w ziemi i połczy z uziomem Sali gimnastycznej R z < 30,0 om 6 Kontrola jakoci robót 61 Ogólne wymagania dotyczce kontroli jakoci robót podano w OST 62 Wymagania szczegółowe - sprawdzi pewno połcze i zamocowania puszek z osprztem instalacyjnym 63 Badania Po zakoczeniu robót naley przeprowadzi próby montaowe obejmujce: - pomiar rezystancji izolacji, dla kadego obwodu oddzielnie -sprawdzenie czy gniazdka i osprzt s zainstalowane zgodnie z dokumentacj i czy wszystkie gniazdka wtyczkowe s pod napiciem - badanie połcze obwodów 1-faz - pomiar rezystancji uziemienia ochronnego - badanie skutecznoci ochrony przeciwporaeniowej 7 Obmiar robót 71 Ogólne wymagania Ogólne wymagania dotyczce obmiaru podano w OST 72 Jednostk obmiaru s wszystkie obwody gniazd wtyczkowych i osprztu instalacyjnego 1 m2 w odniesieniu do powierzchni; 1 m w odniesieniu do obiektów liniowych; 1 szt w odniesieniu do iloci jednostkowej; 1 komplet w odniesieniu do iloci zamknitych zbiorów elementów; 8 Odbiór robót 81 Ogólne wymagania Odbiór jest dokonywany na zasadach odbioru robót zanikajcych i ulegajcych zakryciu

12 12 82 Odbiór materiałów Wszystkie materiały wykorzystane przy wykonaniu instalacji gniazd wtyczkowych i instalacji osprztu powinny odpowiada wymaganiom polskich norm i posiada wiadectwa dopuszczenia do stosowania w budownictwie 83 Odbiór czciowy Odbiór czciowy dotyczy: - ułoenia przewodów - zamocowania puszek, osprztu instalacyjnego - monta bednarki uziomu otokowego w wykopie 84 Odbiór ostateczny Odbiór ostateczny odbywa si po pisemnym stwierdzeniu dokonanym w Dzienniku budowy o zakoczeniu robót i spełnieniu innych warunków dotyczcych tych robót zawartych w umowie Odbiór ostateczny powinien by dokonany po wykonaniu całoci robót W przypadku stwierdzenia braku jakichkolwiek usterek oraz kontroli dokumentów odbiorów czciowych, roboty naley uzna za zgodne z warunkami odbiory ostatecznego 9 Podstawa płatnoci 91 Ogólne wymagania Ogólne wymagania dotyczce płatnoci podano w OST 91 Zasady płatnoci Płaci si za wszystkie obwody gniazd wtyczkowych i osprzt instalacyjny okrelony w punkcie 7 Cena jednostkowa jest cen urednion dla podanego sposobu wykonania i obejmuje: - opracowanie PT i OR oraz PZJ - zakup i dostarczenie na plac budowy wszystkich niezbdnych materiałów - zastosowanie materiałów pomocniczych niezbdnych do prawidłowego wykonania robót lub wynikajcych z ich technologii - wykonanie robót demontaowo-przygotowawczych w zakresie podłoa - oczyszczenie terenu robót z odpadów, stanowicych własno Wykonawcy i usunicie ich poza teren budowy - wykonanie wszystkich niezbdnych pomiarów, prób i sprawdze - oznakowanie miejsca robót i jego utrzymanie 10 Przepisy zwizane: PN INC PN IEC PN IEC PN IEC PN IEC PN IEC PN IEC PN IEC PN IEC PN IEC PN 89/E 05003/1 PN IEC Instalacje elektryczne w obiektach budowlanych Zakres, przedmiot i wymagania podstawowe Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przeciwporaeniowa Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przed prdem przeteniowym Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Zastosowanie rodków ochrony zapewniajcych bezpieczestwo Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo Ochrona przed poraeniem prdem elektrycznym Instalacje elektryczne w obiektach budowlanych Ochrona zapewniajca bezpieczestwo rodki ochrony przed prdem przeteniowym Instalacje elektryczne w obiektach budowlanych Dobór i monta wyposaenia elektrycznego Postanowienia ogólne Instalacje elektryczne w obiektach budowlanych Dobór i monta wyposaenia elektrycznego Obcialno prdowa długotrwała przewodów Instalacje elektryczne w obiektach budowlanych Dobór i monta wyposaenia elektrycznego Instalacje bezpieczestwa Instalacje elektryczne w obiektach budowlanych Sprawdzenia odbiorcze Ochrona odgromowa obiektów budowlanych Ochrona odgromowa obiektów budowlanych Zasady ogólne
