PROJEKT BUDOWLANY PRZEBUDOWY BUDYNKU

Transkrypt

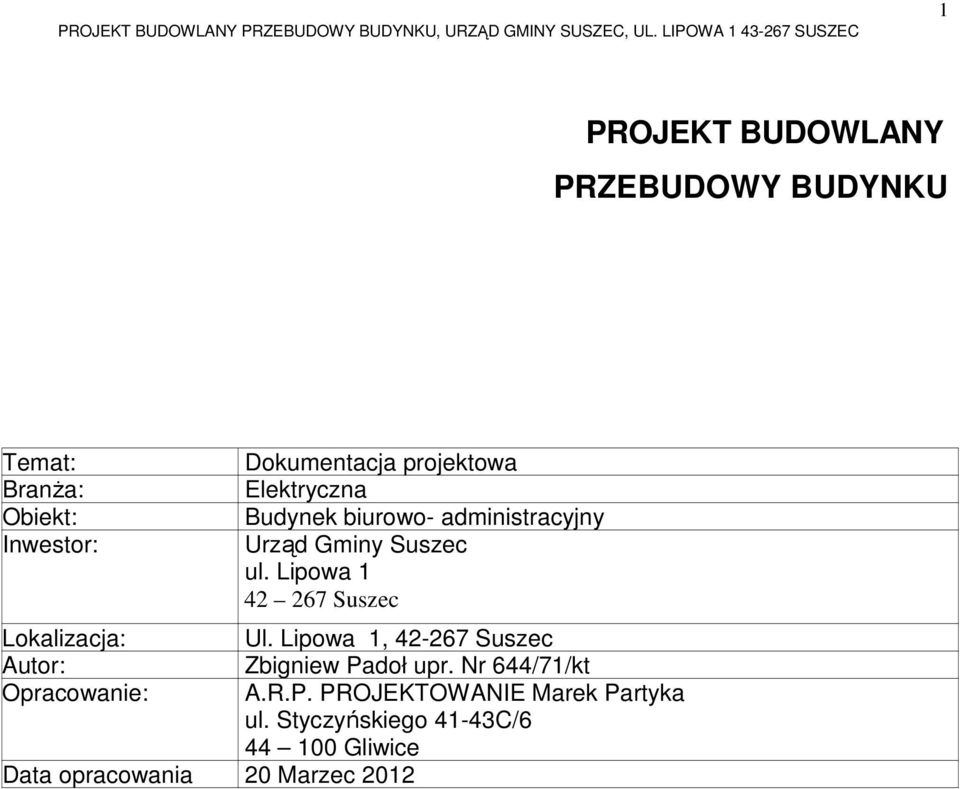

1 1 PROJEKT BUDOWLANY PRZEBUDOWY BUDYNKU Temat: Dokumentacja projektowa Branża: Elektryczna Obiekt: Budynek biurowo- administracyjny Inwestor: Urząd Gminy Suszec ul. Lipowa Suszec Lokalizacja: Ul. Lipowa 1, Suszec Autor: Zbigniew Padoł upr. Nr 644/71/kt Opracowanie: A.R.P. PROJEKTOWANIE Marek Partyka ul. Styczyńskiego 41-43C/ Gliwice Data opracowania 20 Marzec 2012

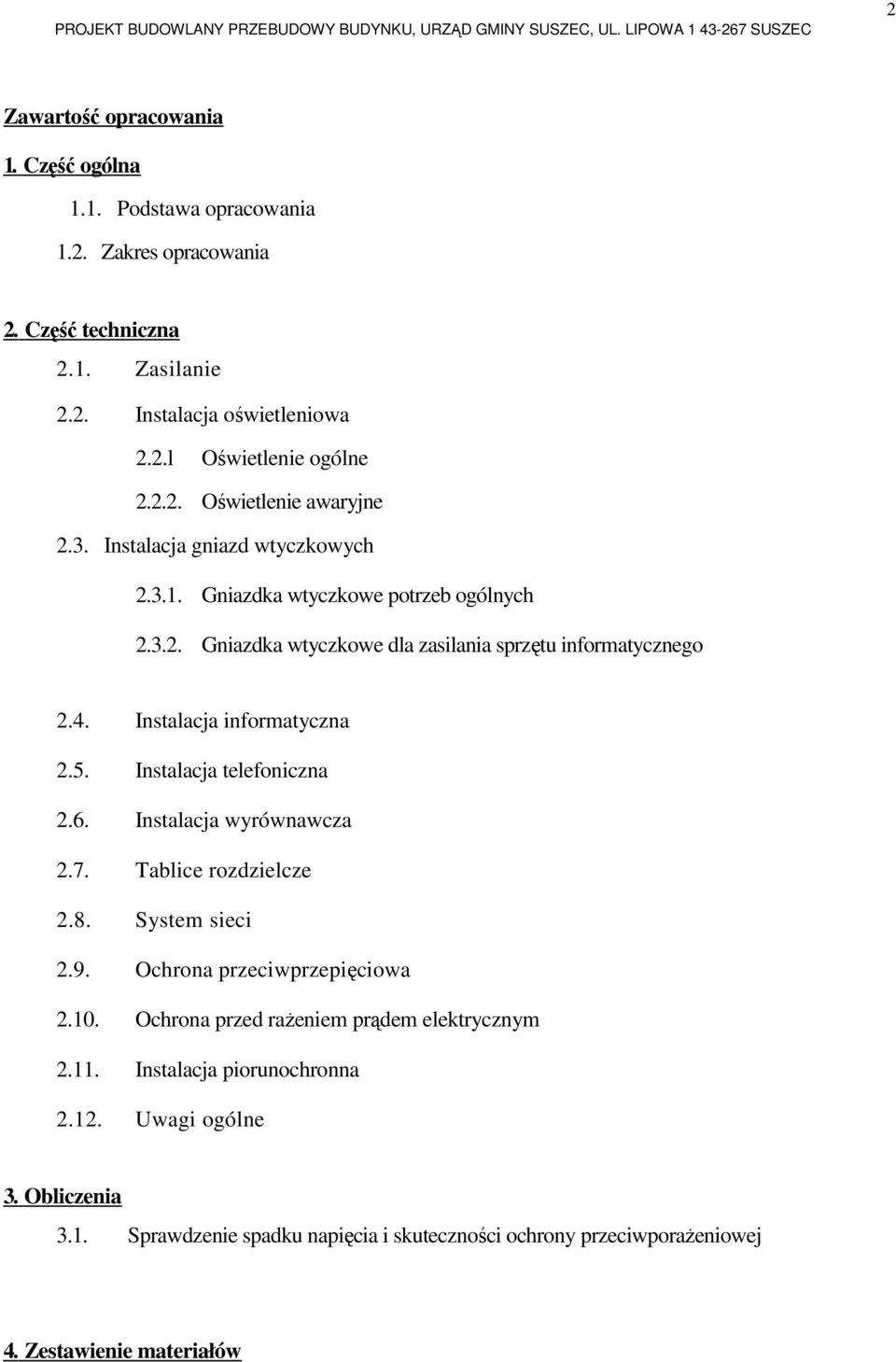

2 2 Zawartość opracowania 1. Część ogólna 1.1. Podstawa opracowania 1.2. Zakres opracowania 2. Część techniczna 2.1. Zasilanie 2.2. Instalacja oświetleniowa 2.2.l Oświetlenie ogólne Oświetlenie awaryjne 2.3. Instalacja gniazd wtyczkowych Gniazdka wtyczkowe potrzeb ogólnych Gniazdka wtyczkowe dla zasilania sprzętu informatycznego 2.4. Instalacja informatyczna 2.5. Instalacja telefoniczna 2.6. Instalacja wyrównawcza 2.7. Tablice rozdzielcze 2.8. System sieci 2.9. Ochrona przeciwprzepięciowa Ochrona przed rażeniem prądem elektrycznym Instalacja piorunochronna Uwagi ogólne 3. Obliczenia 3.1. Sprawdzenie spadku napięcia i skuteczności ochrony przeciwporażeniowej 4. Zestawienie materiałów

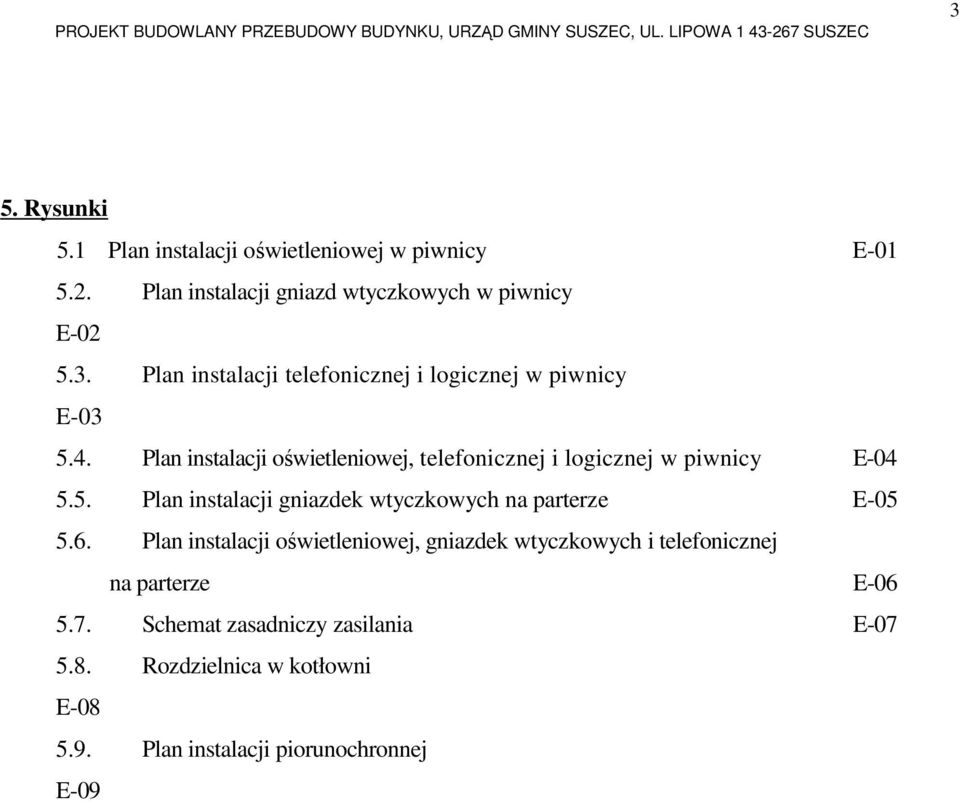

3 3 5. Rysunki 5.1 Plan instalacji oświetleniowej w piwnicy E Plan instalacji gniazd wtyczkowych w piwnicy E Plan instalacji telefonicznej i logicznej w piwnicy E Plan instalacji oświetleniowej, telefonicznej i logicznej w piwnicy E Plan instalacji gniazdek wtyczkowych na parterze E Plan instalacji oświetleniowej, gniazdek wtyczkowych i telefonicznej na parterze E Schemat zasadniczy zasilania E Rozdzielnica w kotłowni E Plan instalacji piorunochronnej E-09

4 4 1. Część ogólna 1.1. Podstawa opracowania Podstawą niniejszego opracowania w części formalnej jest zlecenie Inwestora a w części merytorycznej podkłady branży architektonicznej oraz wizje lokalne dokonane przez projektanta Zakres opracowania Niniejsze opracowanie swym zakresem obejmuje: - instalację oświetlenia ogólnego i awaryjnego - instalację gniazd wtyczkowych potrzeb ogólnych i sprzętu informatycznego - instalację telefoniczną - instalację logiczną - instalacje wyrównawczą

5 5 2. Cześć techniczna 2.1.Zasilanie Schemat zasadniczy zasilania pokazano na rys. E Całość instalacji z rozdzielnicy głównej budynku zlokalizowanej pod schodami w piwnicy 2.2.Instalacja oświetleniowa Oświetlenie ogólne Plan instalacji oświetleniowej pokazano na rys. E-01, E-04 i E-06. Dla poszczególnych pomieszczeń przewidziano zgodnie z normą średnie natężenie oświetlenia. Obliczeń dokonano posługując się programem komputerowym wytwórcy opraw. Instalację należy wykonać przewodem YDYżo 3;4 i 5 x 1,5 pod tynkiem. Osprzęt podtynkowy Oświetlenie awaryjne Dla oświetlenia awaryjnego w piwnicy w czterech oprawach przewidziano inwertery podtrzymujące napięcie 2.3.Instalacja gniazd wtyczkowych potrzeb ogólnych Gniazdka wtyczkowe potrzeb ogólnych Obwody gniazdek wtyczkowych potrzeb ogólnych pokazano na rys. E 02; E 05; E 06. Instalację wykonać przewodem YDYżo 3 x 2,5 pod tynkiem. Osprzęt podtynkowy Gniazdka wtyczkowe zasilania informatycznego Gniazdka dla potrzeb zasilania sprzętu informatycznego zasilane będą z niezależnych obwodów zabezpieczonych niezależnymi wyłącznikami różnicowo-prądowymi i nadprądowymi. Instalację wykonać przewodem YDYżo 3 x 2,5 pod tynkiem. Osprzęt

6 6 podtynkowy. Dla uniemożliwienia wykorzystania gniazdek wtyczkowych do innych celów niż zasilanie sprzętu informatycznego przewidziano gniazdka typu DATA" 2.4. Instalacja informatyczna Plan instalacji informatycznej pokazano na rys. rys. E-03 i E04. Przewody UTP kat. 5e wyprowadzić z szafy serwera na parterze. Instalację prowadzić w korytkach na tynku i w rurach RL pod tynkiem 2.5.Instalacja telefoniczna Plan instalacji telefonicznej pokazano na rys. E-03; E-04 i E 06. Instalację podłączyć do przełącznicy w sekretariacie na piętrze. Od przełącznicy na I piętrze do pomieszczeń instalację rozprowadzić kablem YTKSY 3 x 2 x 0,8 2.6.Instalacja wyrównawcza Do WC na parterze, I piętrze i kotłowni należy poprowadzić magistralny przewód LgYżo 16. Od przewodu magistralnego do części metalowych nie będących w normalnych warunkach pod napięciem doprowadzć przewód LgYżo Tablice rozdzielcze Tablice rozdzielcze będą przystosowane do montażu aparatury modułowej 2.8. System sieci Całość instalacji będzie pracowała na napięciu 400/230YAC w systemie sieci TN-C-S 2.9. Ochrona przeciwprzepięciowa W tablicy rozdzielczej zostanie umieszczony ochronnik przeciwprzepięciowe klasy B i C Ochrona przed rażeniem prądem elektrycznym Obliczeń skuteczności ochrony przed rażeniem prądem elektrycznym dokonano w punkcie 3.1. obliczeń. Jako ochronę przed rażeniem prądem elektrycznym zastosowano wyłączniki nadprądowe współpracujące z wyłącznikami różnicowoprądowymi Instalacja piorunochronna Plan instalacji piorunochronnej pokazano na rys. E-09.Instalację piorunochronną należy wykonać:- zwody niskie i odprowadzające drutem DFe - konstrukcję nad atrium chronić klatką o wys. min. 2 m. - anteny policyjne; masztami składanymi o wysokości 8 m.

7 7 Zwody odprowadzające wykonać metodą naprężną. Złącza kontrolne umieszczać na wys. 1.4 m. Uziomy składane z złączami kontrolnymi łączyć przy pomocy płaskownika Fe/Zn 25 x Uwagi ogólne Instalacje należy wykonać zgodnie z obowiązującymi normami i przepisami BHP we wszystkich szczegółach nie objętych w niniejszym opracowaniu. 3. Obliczenia 3.1. Sprawdzenie spadku napięcia i skuteczności ochrony przeciwporażeniowej Du = P x L / k x s Z s x I a < U o gdzie: P z - moc L - długość linii s - przekrój linii k - współczynnik Al - 50, Cu - 83 dla 3-faz., Al - 8,3, Cu - 14 dla 1-faz. Z s - impedancja pętli zwarciowej I a - prąd zapewniający szybkie zadziałania urządzenia wyłaczającego U o - napięcie znamionowe względem ziemi (PN-ICE 60364) l.p. Relacja linii P z [kw] L [m] Typ linii, Cu, [mm] Du [%] I n [A] I a [A] Czas zadz [s] Z s [W] Z s xi a < 230V 1 Rzdz. gł.- obw. nr Rzdz. gł.- obw. nr Uwaga: ze względu na brak danych o sieci w kolumnie z s podano maksymalną wartość oporności pętli zwarcia.

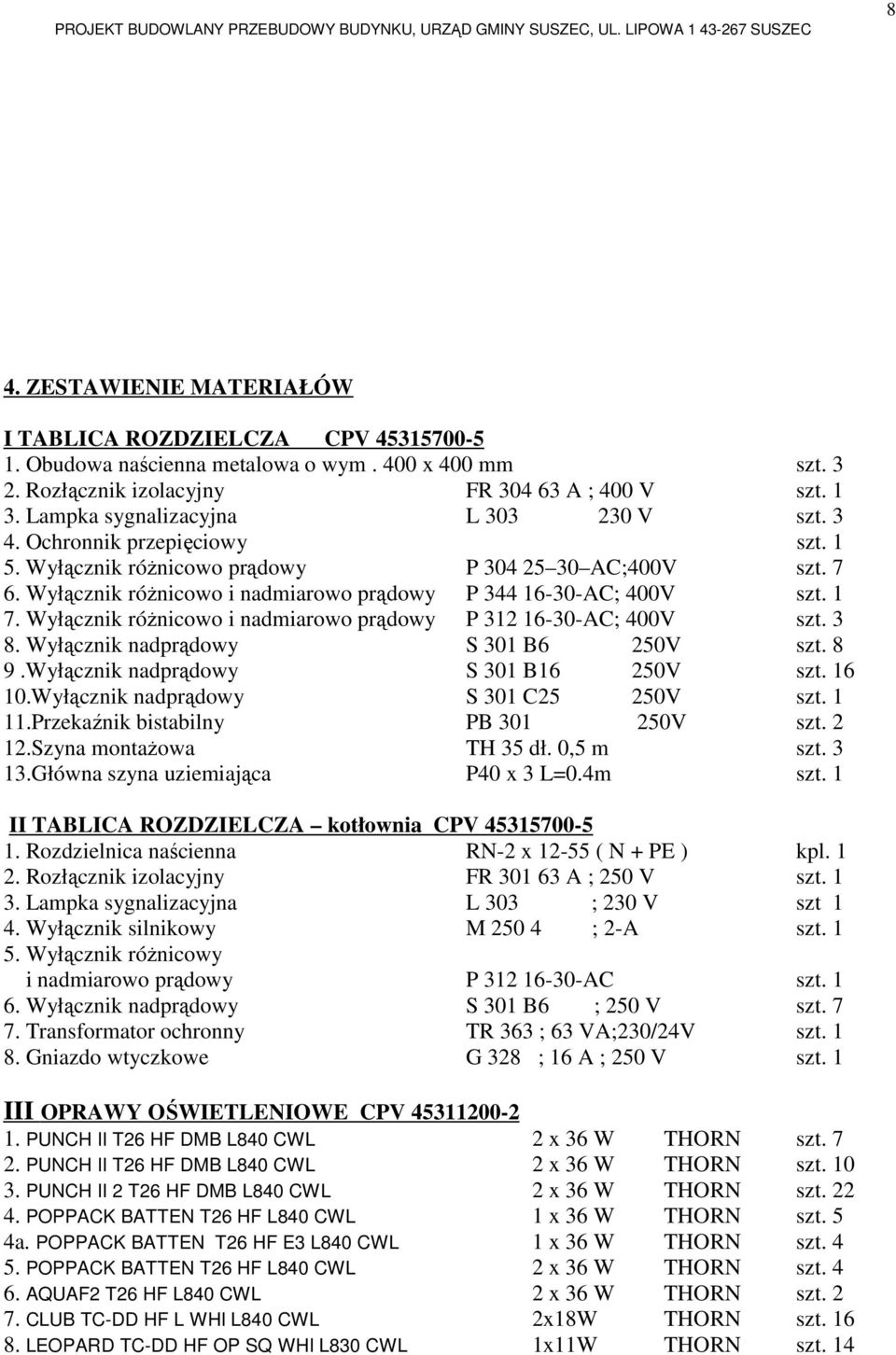

8 8 4. ZESTAWIENIE MATERIAŁÓW I TABLICA ROZDZIELCZA CPV Obudowa naścienna metalowa o wym. 400 x 400 mm szt Rozłącznik izolacyjny FR A ; 400 V szt Lampka sygnalizacyjna L V szt Ochronnik przepięciowy szt Wyłącznik różnicowo prądowy P AC;400V szt Wyłącznik różnicowo i nadmiarowo prądowy P AC; 400V szt Wyłącznik różnicowo i nadmiarowo prądowy P AC; 400V szt Wyłącznik nadprądowy S 301 B6 250V szt. 8 9.Wyłącznik nadprądowy S 301 B16 250V szt Wyłącznik nadprądowy S 301 C25 250V szt Przekaźnik bistabilny PB V szt Szyna montażowa TH 35 dł. 0,5 m szt Główna szyna uziemiająca P40 x 3 L=0.4m szt. 1 II TABLICA ROZDZIELCZA kotłownia CPV Rozdzielnica naścienna RN-2 x ( N + PE ) kpl Rozłącznik izolacyjny FR A ; 250 V szt Lampka sygnalizacyjna L 303 ; 230 V szt 1 4. Wyłącznik silnikowy M ; 2-A szt Wyłącznik różnicowy i nadmiarowo prądowy P AC szt Wyłącznik nadprądowy S 301 B6 ; 250 V szt Transformator ochronny TR 363 ; 63 VA;230/24V szt Gniazdo wtyczkowe G 328 ; 16 A ; 250 V szt. 1 III OPRAWY OŚWIETLENIOWE CPV PUNCH II T26 HF DMB L840 CWL 2 x 36 W THORN szt PUNCH II T26 HF DMB L840 CWL 2 x 36 W THORN szt PUNCH II 2 T26 HF DMB L840 CWL 2 x 36 W THORN szt POPPACK BATTEN T26 HF L840 CWL 1 x 36 W THORN szt. 5 4a. POPPACK BATTEN T26 HF E3 L840 CWL 1 x 36 W THORN szt POPPACK BATTEN T26 HF L840 CWL 2 x 36 W THORN szt AQUAF2 T26 HF L840 CWL 2 x 36 W THORN szt CLUB TC-DD HF L WHI L840 CWL 2x18W THORN szt LEOPARD TC-DD HF OP SQ WHI L830 CWL 1x11W THORN szt. 14

9 9 9. LO GRIL 1x60w A CL2 PC S WHI IP65 CWL 1x60W THORN szt PLANOR T254 EE,E10 3x54W THORN szt PLANOR XL T1045 DD,E10 10x54W THORN szt EFACT 2R IM 1x70 W THORN szt. 1 IV PRZEWODY ELEKTROENERGETYCZNE CPV Przewód elektroenergetyczny YDYżo 3 x 1,5 400/750 m Przewód elektroenergetyczny YDYżo 4 x 1,5 400/750 m Przewód elektroenergetyczny YDYżo 5 x 1,5 400/750 m Przewód elektroenergetyczny YDYżo 7 x 1,5 400/750 m Przewód elektroenergetyczny YDYżo 3 x 2,5 400/750 m Przewód elektroenergetyczny YDYżo 3 x 4 400/750 m Przewód elektroenergetyczny YDYżo 5 x 2,5 400/750 m Przewód elektroenergetyczny LgYżo V m Przewód elektroenergetyczny LgYżo V m 40 V OSPRZĘT ELEKTROINSTALACYJNY CPV Łącznik 1- biegunowy p.t. 16 A ; 250 V szt Łącznik świecznikowy p.t. 16 A ; 250 V szt Łącznik 1- biegunowy p.t. 16 A ; 250 V szt Łącznik schodowy p.t. 16 A ; 250 V szt Gniazdo wtyczkowe p.t. 2P + Z 16 A ; 250 V szt Gniazdo wtyczkowe p.t. 2P + Z 16 A ; 250 V IP 44 szt Gniazdo wtyczkowe p.t. 2P + Z,, DATA 16 A ; 250 V szt Gniazdo wtyczkowe n.t. 3P + N + Z 3 faz. 16 A ; 400 V szt Puszka instal. aparat. p.t. PK 3 Φ 60 szt Puszka instal. aparat. p.t. PK4 szt Puszka instal. Rozgałęźna p.t. Φ 80 z zacisk.5 x 1,5 szt Ramka 1-krotna szt Ramka 2-krotna szt Ramka 4-krotna szt Ramka 5-krotna szt Kanał kablowy z przegrodą do zabudowy gniazd wtyczkowych Kanał kablowy DLP 50 x 105 m Przegroda seperująca m Pokrywa m Gniazdo wtyczkowe MOSAIC 16A; 250V 2P + Z szt Gniazdo wtyczkowe MOSAIC ( DATA ) 16A; 250V 2P + Z. szt Gniazdo telefoniczne MOSAIC RJ 45 szt Gniazdo kompot. log. MOSAIC RJ 45 szt. 2 VI INSTALACJA KOMPUTEROWA LOGICZNA CPV Gniazdo kompot.. GKP-18F6 złącze RJ45 szt. 12 ELDA 2. Przewód komputerowy UPT kat. 5 e m Rurka instalacyjna RL 25 m Korytko kablowe z przegrodą KM1-90x60 m 40 (dla kabli telefon. i komp. log.)

10 10 VII INSTALACJA TELEFONICZNA CPV Gniazdo telefon. GTP-16 F szt Kabel telefoniczny YTKSY 3 x 2 x 0,8 m Rurka instalacyjna RL 25 m Korytko kablowe z przegrodą KM1-90x40 m 40 VIII. INSTALACJA PIORUNOCHRONNA; Kod CPV Drut DFe/Zn ø 8 m Śruba rzymska szt Uchwyt naciągowy szt Uchwyt do naciągu szt Uchwyt na drut szt Drut DFe/Zn ø 10 L=2m szt Drobne konstrukcje szt Złącze kontrolne szt Uchwyt na drut do przyklejania szt Klatka ochronna składająca sięz: a. podstawy nr kat szt. 8 b. złącza nr kat szt. 8 c.obciążnika nr kat szt Maszt wolnostojący, składany H=8000mm, przedłużka ø18x trójnóg + obciążniki kpl Uziom składany l= 6m kpl Płaskownik Fe/Zn 25 x 4 m. 30

11 11 Niniejszym oświadczam, że dotychczasowe zasilanie jest wystarczające dla zasilania oświetlenia i gniazdek w części piwnicznej. inż. Zbigniew Padoł
