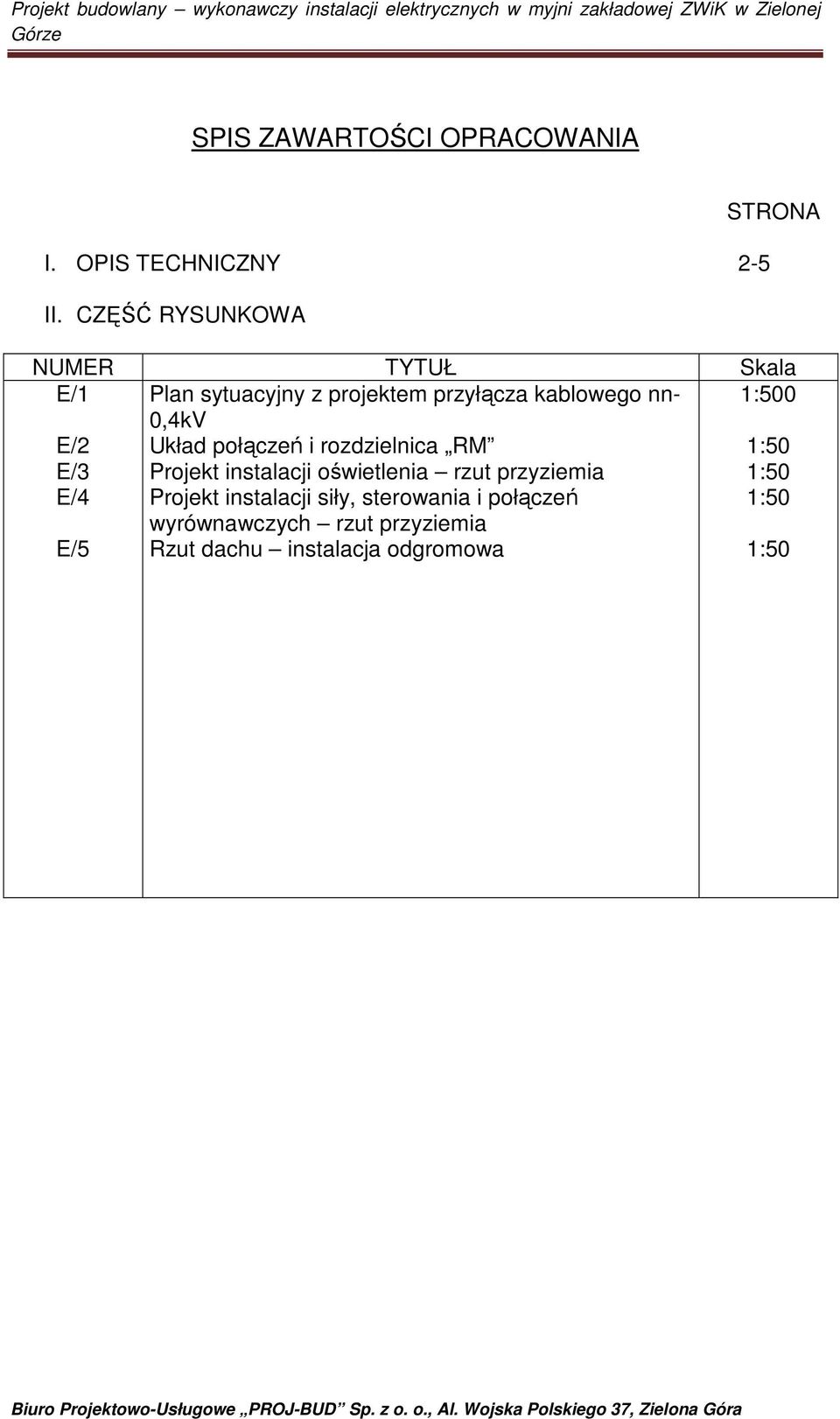

1 SPIS ZAWARTOŚCI OPRACOWANIA I. OPIS TECHNICZNY 2-5 II. CZĘŚĆ RYSUNKOWA STRONA NUMER TYTUŁ Skala E/1 E/2 E/3 E/4 E/5 Plan sytuacyjny z projektem przyłącza kablowego nn- 0,4kV Układ połączeń i rozdzielnica RM Projekt instalacji oświetlenia rzut przyziemia Projekt instalacji siły, sterowania i połączeń wyrównawczych rzut przyziemia Rzut dachu instalacja odgromowa 0

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO WYKONAWCZEGO INSTALACJI ELEKTRYCZNYCH W MYJNI ZAKŁADOWEJ ZWiK PRZY UL. ZJEDNOCZENIA 110A W ZIELONEJ GÓRZE 1. Podstawa opracowania Zlecenie i umowa z Inwestorem na opracowanie projektu budowlanego i wykonawczego myjni zakładowej, nr umowy 130/ Warunki dla przebudowy myjni wydane przez ZWiK, pismo znak : RR/RI/21/PZ-03/2010 z dn r Inwentaryzacja stanu istniejącego Uzgodnienia międzybranżowe. 2. Charakterystyka energetyczna Napięcie zasilania Un=220/400V energia mierzona z sieci zakładowej ZWiK przy ul. Zjednoczenia 110a 2.2. Moc zainstalowana Pi=20,4kW 2.3. Moc zapotrzebowana Pz=13,6kW 3. Przedmiot i zakres opracowania. Przedmiotem opracowania jest przyłącze energetyczne i instalacja elektryczna siły, światła i ochrona myjni zakładowej. 4. Opis projektowanych rozwiązań Zasilanie myjni. Przyłącze do myjni zaprojektowano linią kablową nn-0,4kv wyprowadzoną z szafki kablowej, kablem YAKY 4x25mm 2. Na odpływie kabel zabezpieczyć bezpiecznikami topikowymi na prąd Jb=35A o charakterystyce gg. Kabel układać w rowie kablowym na głębokości 0,6m. Przejście pod jezdnią wykonać w osłonie przepustów kablowych firmy Arot typ SRS50 o dł. 15m. Pionowe podejście do wyłącznika ppoż. wykonać w rurce winidurowej RVS 47 p/t. Przejście pod jezdnią wykonać metodą przecisku Wyłącznik ppoż. W zewnętrznej ścianie myjni na wys. 1,2m od terenu zaprojektowano wyłącznik ppoż., który stanowi przełącznik 4G-10-PK-RZ12 firmy

3 Apator, zainstalowany we wnęce 200x200x150 zamykanej drzwiczkami z szybką i napisem W. ppoż Wlz i rozdzielnica elektryczna RM. Wewnętrzną linię zasilającą relacji W. ppoż. rozdzielnica RM zaprojektowano przewodem YALY 4x25mm 2 ułożonym w korytku kablowym. Wlz zakończona będzie w rozdzielnicy RM naściennej szczelnej JP30, zlokalizowanej w pomieszczeniu technicznym. Rozdzielnica wyposażona będzie w aparaturę zabezpieczającą wykazaną na układzie połączeń rys. nr E/2. 5. Instalacje odbiorcze Instalacja oświetlenia. Instalację oświetlenia zaprojektowano oprawami świetlówkowymi szczelnymi typ Atlantyk 3 2x36W mocowanymi na korytkach kablowych KP50 B podwieszanych do sufitu. Przewody kabelkowe YDY 3x1,5, YDY 4x1,5mm 2 i puszki rozdzielcze układać w korytkach kablowych. Podejścia do wyłączników oświetlenia wykonać przewodami YDY 2x1,5mm 2 w rurkach winidurowych RVS18 układanych do wysokości min. 1,0m powyżej wyłącznika. Wyłączniki oświetlenia z tworzyw sztucznych, szczelne JP Instalacja gniazd wtyczkowych ogólnego przeznaczenia i podgrzewaczy wody. Instalacje gniazd wtyczkowych ogólnego przeznaczenia 230V, 2-bieg. 16A z kołkiem ochronnym i zasilanie podgrzewaczy wody zaprojektowano przewodami YDY 3x2,5mm 2 układanych w korytkach kablowych. Podejścia do gniazd i podgrzewaczy wykonać w/w przewodami w rurkach winidurowych RVS18 do wysokości min. 1,0m od gniazda. Do montażu przewidziano gniazda wtyczkowe z tworzyw sztucznych, szczelne JP min Instalacja siły i sterowania. Instalację siły i sterowania zaprojektowano do Karchera, bram i wentylacji mechanicznej. Dla przyłączenia Karchera zaprojektowano obwód z gniazdami 3-bieg. z liczbą styków 5 3P+N+2 na prąd 16A JP44. Obwód projektuje się wykonać przewodami YDY 5x2,5mm 2 układanymi w korytkach kablowych, natomiast pionowe podejście do gniazd w rurkach winidurowych RVS22 n/t. Zasilanie bram zaprojektowano przewodami YDY 5x1,5mm 2 zakończonymi w tablicach zasilająco sterujących zlokalizowanych przy bramach.

4 Obwody zasilania wentylatorów i sterowania zaprojektowano przewodami YDY 5x1,5 układanych w korytkach kablowych i n/t. Przewiduje się równoczesną pracę wentylatora nawiewu, wywiewu i pompy obiegowej. Sterowanie pracą za pośrednictwem przycisku sterowniczego N126-3 usytuowanego w myjni. Pompa obiegowa centralnego ogrzewania sterowana będzie regulatorem obiegów grzewczych VITOTRONIK 200-H współpracującym z czujnikiem temperatury zewnętrznej. Zasilanie pompy i regulatora zaprojektowano przewodami YDY 3x1,5 układanymi n/t i w korytkach kablowych, natomiast obwód sterowniczy relacji czujnik temperatury zewnętrznej regulator HK-1M przewodem YDY 2x1,5mm 2 n/t i w/k. 6. Instalacje ochronne Ochrona przepięciowa. W zestawie rozdzielnicy elektrycznej zaprojektowano ochronniki przepięciowe SPB-12/280/4 spełniające funkcję ograniczników klasy B i C. Celem ochronników jest ochrona aparatury i instalacji przed skutkami przepięć pochodzących z wyładowań atmosferycznych i łączeniowych Ochrona od porażeń. Ochronę od porażeń realizować się będzie przez ochronę podstawową i dodatkową. Ochronę podstawową przed dotykiem bezpośrednim stanowi izolacja części instalacji wiodących prąd uzupełniona wyłącznikami różnicowo prądowymi o prądzie wyzwolenia Jw 30mA. Ochronę dodatkową przed dotykiem pośrednim realizować się będzie poprzez system szybkiego samoczynnego wyłączenia oparty o bezpieczniki topikowe i wyłączniki nadmiarowo prądowe odłączające zasilanie w warunkach zakłóceniowych. Elementem składowym ochrony dodatkowej jest instalacja połączeń wyrównawczych. Instalację połączeń wyrównawczych stanowi szyna R15 w pomieszczeniu technicznym, do której przyłączone będą urządzenia elektryczne, rozdzielnica i metalowe elementy wyposażenia pomieszczenia. Miejscowa szyna R15 za pośrednictwem bednarki stalowej ocynkowanej 25x4mm będzie uziemiona poprzez przyłączenie do uziomu fundamentowego instalacji odgromowej Instalacja odgromowa. Dobudowaną do istniejących garaży myjnię, należy wyposażyć w instalację odgromową. Projektowane zwody na dachu myjni należy wykonać prętem stalowym ocynkowanym φ8mm. Zwody układać na uchwytach wbijanych na attyce i wspornikach dostosowanych do płyt

5 warstwowych Kingspan. Projektowane zwody należy połączyć ze zwodami istniejącego budynku garażowego, połączenia wykonać za pomocą złącz krzyżowych uniwersalnych. Do zwodów przyłączyć rynny okapowe za pomocą złączy rynnowych. Przewody odprowadzające wykonać prętem stalowym ocynkowanym φ8mm na uchwytach dystansowych wbijanych i zakończyć złączami kontrolnymi drut bednarka na wys. 1,5m od terenu. Dla nowo projektowanej części budynku należy wzdłuż ławy fundamentowej na sztorc ułożyć bednarkę stalową ocynkowaną 25x4mm stanowiącą uziom fundamentowy. Projektowany uziom połączyć z istniejącym uziomem garaży, za pośrednictwem spawania lub złącz śrubowych. Połączenia zabezpieczyć przed korozją przez pomalowanie lakierem asfaltowym. Na krańcach budynku z uziomu fundamentowego wyprowadzić do złączy kontrolnych przewody uziemiające z bednarki Fe/Zn 25x4mm do wys. 1,5m od terenu. 7. Uwagi końcowe. Całość prac związanych z wykonaniem instalacji elektrycznych ze względu na charakter obiektu należy wykonać wg niniejszej dokumentacji. Przy wykonawstwie należy zwrócić uwagę na dokładne uszczelnienie puszek rozdzielczych, opraw i gniazd wtyczkowych. 8. Roboty demontażowe. Istniejącą latarnię oświetleniową zlokalizowaną przed wjazdem do myjni, należy zdemontować, o ewentualnej wykorzystaniu zdemontowanej latarni zdecyduje Inwestor.
