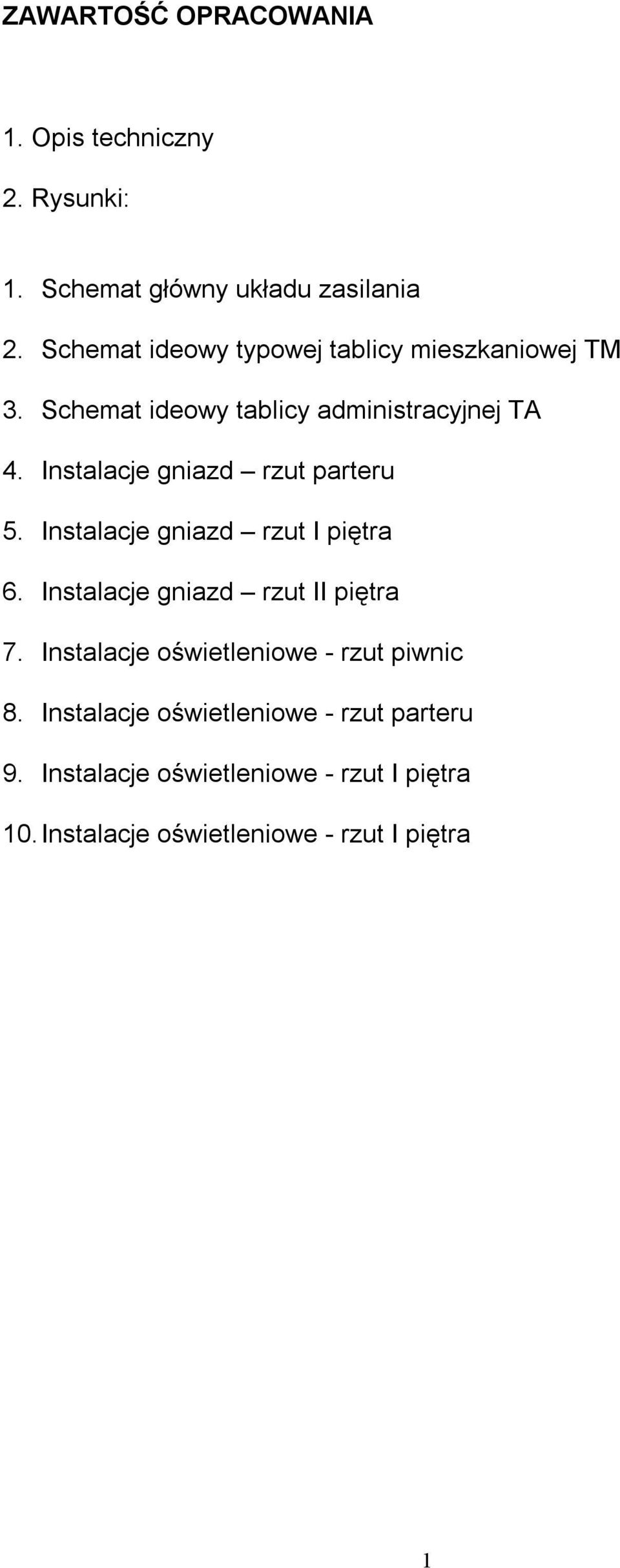

1 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Rysunki: 1. Schemat główny układu zasilania 2. Schemat ideowy typowej tablicy mieszkaniowej TM 3. Schemat ideowy tablicy administracyjnej TA 4. Instalacje gniazd rzut parteru 5. Instalacje gniazd rzut I piętra 6. Instalacje gniazd rzut II piętra 7. Instalacje oświetleniowe - rzut piwnic 8. Instalacje oświetleniowe - rzut parteru 9. Instalacje oświetleniowe - rzut I piętra 10. Instalacje oświetleniowe - rzut I piętra 1

Instalacje gniazd rzut parteru 5. Instalacje gniazd rzut I piętra 6. Instalacje gniazd rzut II piętra 7.

2 1. OPIS TECHNICZNY 1.1. Podstawa opracowania - Zlecenie Inwestora - Inwentaryzacja budowlana - Inwentaryzacja instalacji elektrycznej - Obowiązujące normy i przepisy 1.2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany i wykonawczy wymiany instalacji elektrycznej w budynku mieszkalnym przy ul. Fontany 22 w Warszawie. Niniejsze opracowanie obejmuje wykonanie następujących elementów instalacji: - wewnętrznych linii zasilających - instalacji odbiorczych administracyjnych: oświetlenie wejścia, klatki schodowej i piwnic, - pomiaru energii elektrycznej: lokatorskiego i administracyjnego - tablic rozdzielczych : administracyjnej, piętrowych i mieszkaniowych. - instalacji odbiorczych w mieszkaniach - instalacji ochrony od porażeń i połączeń wyrównawczych 1.3. Podstawowe dane elektroenergetyczne - napięcie zasilania U = 400/230 V - moc zainstalowana Pi = 25,0 kw - moc szczytowa Po = 15,0 kw - współczynnik zapotrzebowania mocy kz = 0,595 - ochrona od porażeń szybkie wyłączenie w układzie sieciowym TN-S z zastosowaniem wyłączników ochronnych różnicowo prądowych i wyłączników nadprądowych oraz połączeń wyrównawczych. - zasilanie budynku istniejące, złącze napowietrzne 2

Niniejsze opracowanie obejmuje wykonanie następujących elementów instalacji: - wewnętrznych linii zasilających - instalacji odbiorczych administracyjnych: oświetlenie wejścia, klatki schodowej i

3 1.4. Stan istniejący Obiekt będący przedmiotem niniejszego opracowania jest trzypiętrowym podpiwniczonym budynkiem mieszkalnym. Budynek zasilony jest napowietrznie, linkami AFL do złącza napowietrznego zlokalizowanego na ścianie budynku od strony ul Fontany wysokości II piętra. Tablica administracyjna znajdują się na klatce schodowej Tablice rozdzielcze, Wlz, pomiar energii Tablica główna zasilona jest z istniejącego złącza napowietrznego. Tablicę główną zabezpieczającą poszczególne lokale i tabl. adm. zlokalizowana została zaraz przy drzwiach wejściowych. Z TG wyprowadzony zostaje pion zasilający poszczególne tablice piętrowe TP przewodem kabelkowym 5x LYg 16mm 2 /RVKL 37. TP powinna posiadać miejsce na min 12 zabezpieczeń typu S przystosowanych do plombowania, zamek patentowy, drzwiczki pełne; naklejki samoprzylepne do opisu aparatury (np. Un= 500 V, Inc= 63 A, IP 30, rozdzielnica uniwersalna, podtynkowo natynkowa częściowo plombowana firmy KARWASZ wg schematu). Tablicę administracyjną TA zaprojektowano, wewnątrz budynku jako rozdzielnicę wnękowo natynkową RW-N przystosowaną do montażu licznika energii 400V. RW-N powinna posiadać miejsce na aparaturę modułową TA wg schematu min 21 modułów (np. RU-25-P, Un= 500 V, Inc= 63 A, IP 30, rozdzielnica uniwersalna, podtynkowo natynkowa częściowo plombowana z drzwiczkami na zamek patentowy, okienkiem do odczytu licznika np firmy KARWASZ). Tablica administracyjna zasila oświetlenie klatek schodowych, oświetlenie piwnic oraz zasilanie węzła cieplnego została zlokalizowana zaraz obok tablicy piętrowej TP 0. Oświetlenie zewnętrzne sterowane będzie wyłącznikiem zmierzchowym względnie łącznikiem zlokalizowanym przy wejściu do budynku. 3

Tablica administracyjna znajdują się na klatce schodowej. 1.5. Tablice rozdzielcze, Wlz, pomiar energii Tablica główna zasilona jest z istniejącego złącza napowietrznego.

4 Do montażu wyposażenia pokazanego na schemacie głównym zasilania rys. nr 1 stosować typowe zespoły elementów montażowych, typowe podstawy montażowe i osłony. Lokalizacje tablic mieszkaniowych TM zostały pokazane na rys. TM wykonaną jako rozdzielnicę wnękowo natynkową RW-N przystosowaną do montażu licznika energii 230V. RW-N powinna posiadać miejsce na aparaturę modułową TM wg schematu min 12 modułów (np. RU-25-P, Un= 500 V, Inc= 63 A, IP 30, rozdzielnica uniwersalna, podtynkowo natynkowa częściowo plombowana z drzwiczkami na zamek patentowy, okienkiem do odczytu licznika np firmy KARWASZ). Tablice mieszkaniowe wyposażone zostaną w wyłączniki instalacyjne nadmiarowe typu S 300 i wyłączniki przeciwporażeniowe różnicowo prądowe. Wewnętrzne linie zasilające tablice mieszkaniowe zaprojektowano jako 3- żyłowe dla odbiorów jednofazowych: TM1, TM2, TM3, TM4, TM5, TM6. Przewodami typu DY prowadzonymi w rurkach RVKL pod tynkiem. Przekroje, typy przewodów oraz rur podano na rysunkach Instalacje odbiorcze - administracyjne Całość oświetlenia zaprojektowano oprawami żarowymi. Oświetlenie klatki schodowej sterowane będzie poprzez zastosowanie przycisków światło zlokalizowanych na każdym piętrze oraz automatu schodowego typu WS-302 montowanego w tablicy administracyjnej TA. Oświetlenie wejścia do budynku oraz numer domu załączane będą automatycznie za pośrednictwem wyłącznika zmierzchowego WZ-301 ewentualnie za pomocą łącznika. Instalacje te należy wykonać przewodami typu YDYp 1,5 mm2 pod tynkiem. Obwody oświetleniowe zasilane będą napięciem 24V 50Hz. Transformator obniżający napięcie umieszczony zostanie w TA Instalacje odbiorcze w mieszkaniach W mieszkaniach przewidziano wykonanie następujących instalacji: - oświetleniowej - gniazd wtykowych 230 V kuchni i łazienki 4

RW-N powinna posiadać miejsce na aparaturę modułową TM wg schematu min 12 modułów (np.

5 - gniazd wtykowych 230 V ogólnego przeznaczenia - ochrony przeciwporażeniowej Całość instalacji należy wykonać przewodami kabelkowymi typu YDYp w tynku. Ilość żył przewodów i ich przekroje podano na schematach ideowych oraz na planach instalacji. Stosować osprzęt melaminowy, podtynkowy i odpowiednio natynkowy, szczelny w pomieszczeniach o zwiększonej wilgotności. Instalacja gniazd wtykowych 230 V instalację do gniazd wykonać przewodem 3- żyłowym ( L, N, PE ). Wszystkie gniazda wtykowe wyposażone będą w bolec ochronny. Do bolca ochronnego przyłączyć przewód ochronny PE Instalacja ochrony od porażeń i połączenia wyrównawcze Jako ochronę od porażeń w obiekcie zastosowano szybkie wyłączenie w układzie sieciowym TN-S oraz połączenia wyrównawcze. W projekcie przewidziano wykonanie linii w.l.z. 5-przewodowych. Rozdział przewodu ochronno neutralnego PEN na ochronny PE i neutralny N zrealizowany został w tablicy głównej TG. Punkt rozdziału przewodów PEN należy uziemić (uziom szpilkowy). Ochrona przeciwporażeniowa w mieszkaniach zrealizowana zostanie poprzez szybkie wyłączenie, które zapewniają wyłączniki nadmiarowo-prądowe oraz wyłączniki różnicowo - prądowe zainstalowane w TM. Instalacja w mieszkaniach zaprojektowana została w układzie sieciowym TN-S. W pomieszczeniach wyposażonych w wannę lub natrysk wykonać połączenia wyrównawcze miejscowe. Do głównego przewodu wyrównawczego należy przyłączyć przewody ochronne PE, przewodzące obudowy urządzeń rozdzielczych, metalowe rurociągi wodne i ściekowe, w przypadku, gdy wymiana instalacji elektrycznych nastąpi przed wymianą instalacji zimnej wody. Sprawdzić również, czy wodomierz jest zbocznikowany. Przewody ochronne i wyrównawcze winny być oznaczone barwa żółtozieloną. Należy zwrócić szczególną uwagę na połączenia i przyłączenia przewodów biorących udział w ochronie przeciwporażeniowej. Winny być one wykonane w sposób pewny, trwały i chroniący przed korozja. 5

Stosować osprzęt melaminowy, podtynkowy i odpowiednio natynkowy, szczelny w pomieszczeniach o zwiększonej wilgotności.

6 1.9 Wytyczne montażu instalacji Wszystkie instalacje ułożone będą w tynku i pod tynkiem. Przewody mieszkania - instalacje oświetleniowe YDYpżo 2,3,4 x 1,5 mm 2 - instalacje gniazd wtyczkowych ogólnego przeznaczenia, do term elektrycznych oraz ewentualnych piecyków elektrycznych YDYpżo 3x2,5 mm 2. - sygnalizacja dzwonkowa YDYp 1,5 mm2 - w.l.z 5x LYg 16/RVKL 37 Przewody administracja - wlz wg schematu - oświetlenie klatki schodowej DY 2x2,5 RVKL 21 - piwnic DY 2x4/ RL21-24V Osprzęt rozgałęźny - w pomieszczeniach wilgotnych : łazienki i WC oraz w strefie kuchni gniazda wtyczkowe szczelne p/t. - dla ogrzewania elektrycznego - gniazda wtyczkowe 10/16A, p/t - gniazda wtyczkowe ogólnego przeznaczenia i łączniki - w wykonaniu p/t, zwykłe. - w piwnicach łączniki na tynkowe szczelne Wysokość instalowania osprzętu - łączniki oświetleniowe, przycisk światło i dzwonek 1,4 m - gniazda wtyczkowe w kuchni i łazience 1,2 m - gniazda wtyczkowe w pozostałych pomieszczeniach - 0,2-0,3 m - dzwonki 2,2 m Opracował: Włodzimierz Frączek 6
