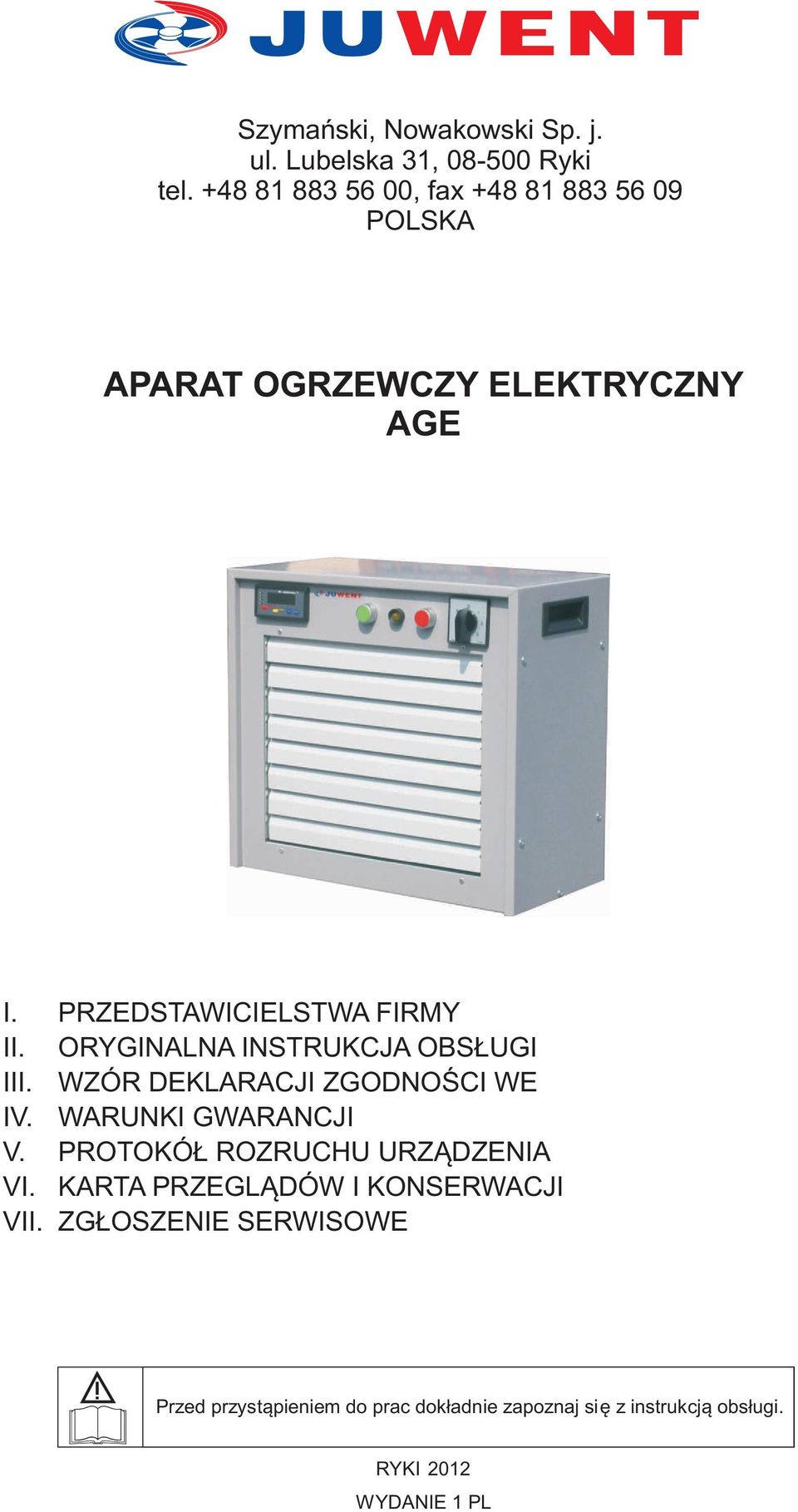

1 Szymañski, Nowakowski Sp. j. ul. Lubelska 31, Ryki tel , fax OLSKA AARAT OGRZEWCZY ELEKTRYCZNY AGE I. RZEDSTAWICIELSTWA FIRMY II. ORYGINALNA INSTRUKCJA OBS UGI III. WZÓR DEKLARACJI ZGODNOŒCI WE IV. WARUNKI GWARANCJI V. ROTOKÓ ROZRUCHU URZ DZENIA VI. KARTA RZEGL DÓW I KONSERWACJI VII. ZG OSZENIE SERWISOWE rzed przyst¹pieniem do prac dok³adnie zapoznaj siê z instrukcj¹ obs³ugi. RYKI 2012 WYDANIE 1 L

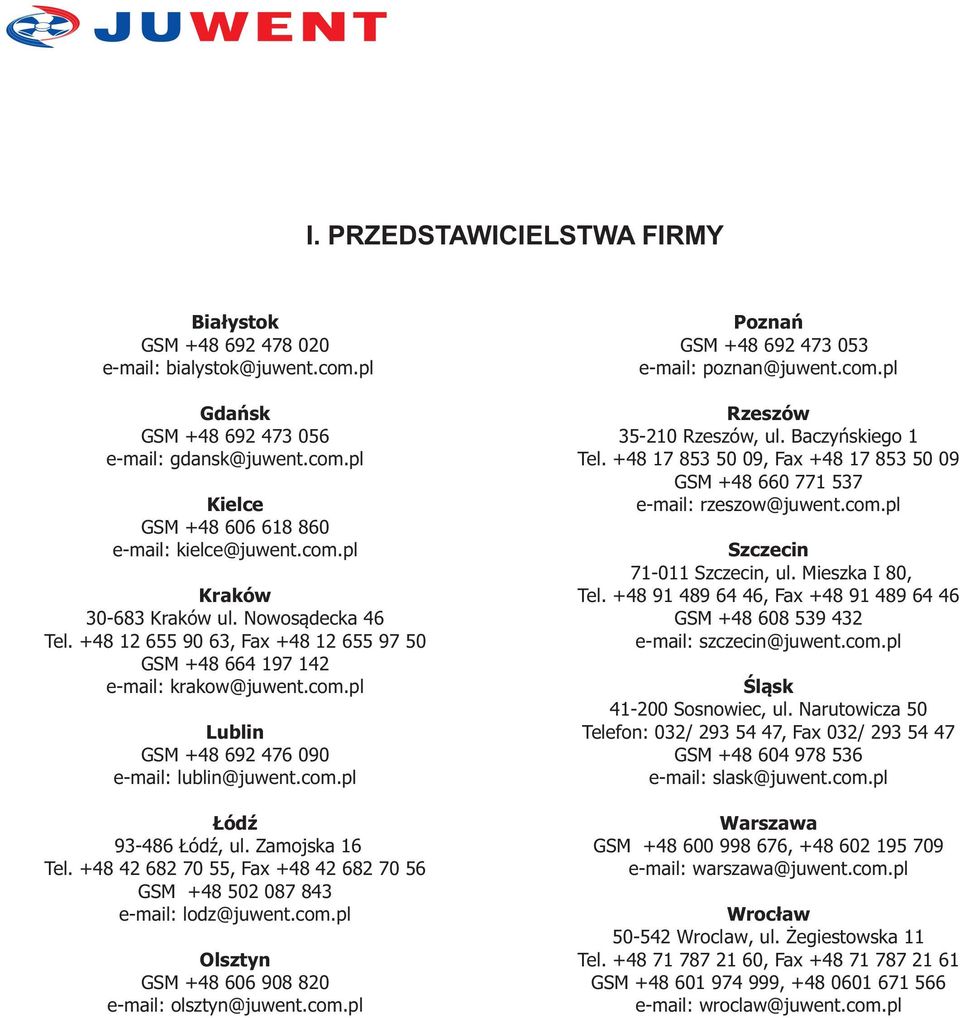

2 I. RZEDSTAWICIELSTWA FIRMY Bia³ystok oznañ GSM GSM Gdañsk Rzeszów GSM Rzeszów, ul. Baczyñskiego 1 gdansk@juwent.com.pl Tel , Fax GSM Kielce rzeszow@juwent.com.pl GSM kielce@juwent.com.pl Szczecin Szczecin, ul. Mieszka I 80, Kraków Tel , Fax Kraków ul. Nowos¹decka 46 GSM Tel , Fax GSM krakow@juwent.com.pl szczecin@juwent.com.pl Œl¹sk Sosnowiec, ul. Narutowicza 50 Lublin Telefon: 032/ , Fax 032/ GSM GSM lublin@juwent.com.pl slask@juwent.com.pl ódÿ Warszawa ódÿ, ul. Zamojska 16 GSM , Tel , Fax warszawa@juwent.com.pl GSM lodz@juwent.com.pl Wroclaw Wroclaw, ul. Zegiestowska 11 Olsztyn Tel , Fax GSM GSM , olsztyn@juwent.com.pl wroclaw@juwent.com.pl

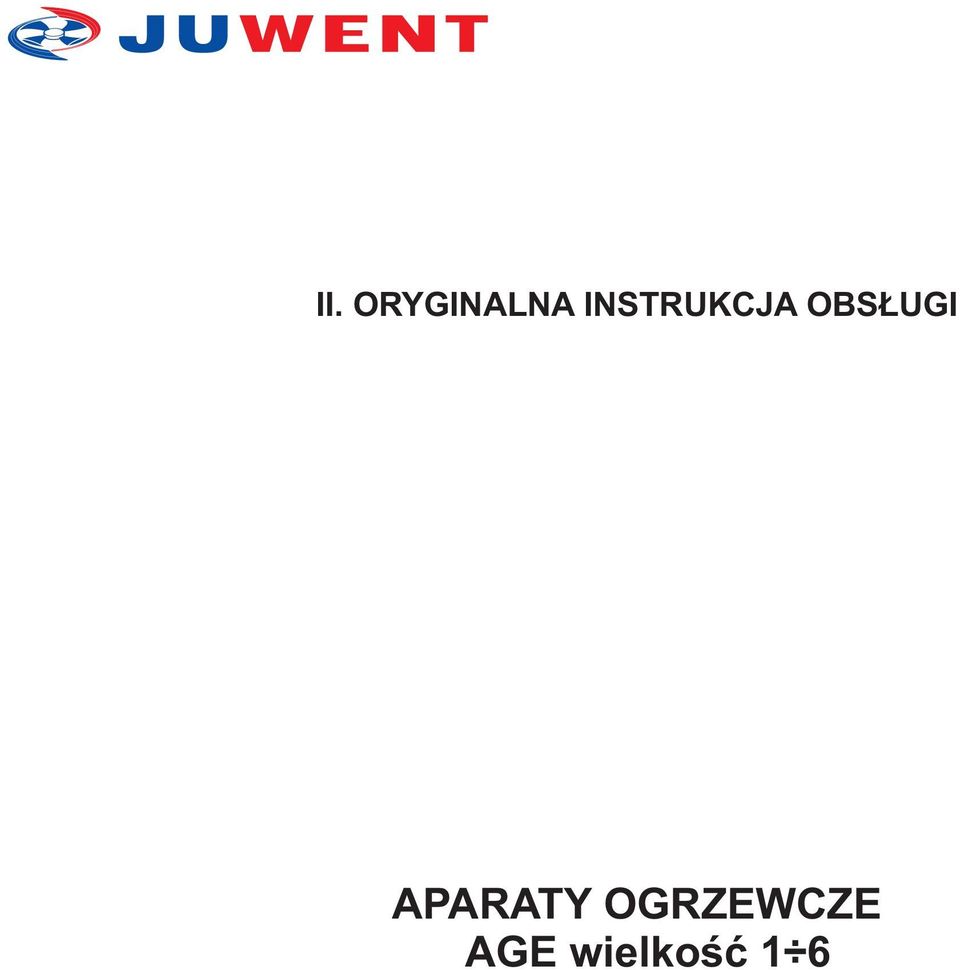

3 II. ORYGINALNA INSTRUKCJA OBS UGI AARATY OGRZEWCZE AGE wielkoœæ 1 6

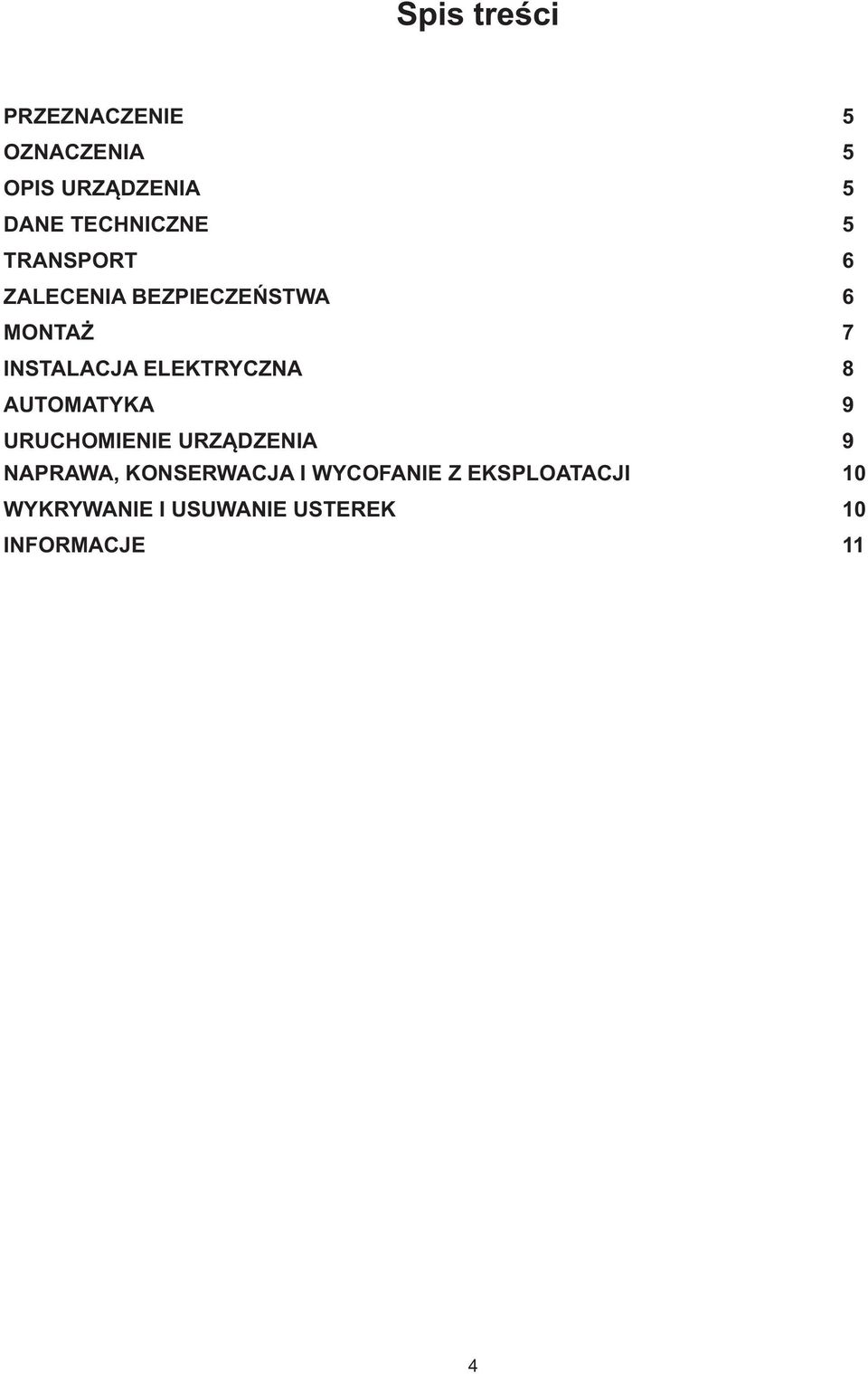

4 Spis treœci RZEZNACZENIE 5 OZNACZENIA 5 OIS URZ DZENIA 5 DANE TECHNICZNE 5 TRANSORT 6 ZALECENIA BEZIECZEÑSTWA 6 MONTA 7 INSTALACJA ELEKTRYCZNA 8 AUTOMATYKA 9 URUCHOMIENIE URZ DZENIA 9 NARAWA, KONSERWACJA I WYCOFANIE Z EKSLOATACJI 10 WYKRYWANIE I USUWANIE USTEREK 10 INFORMACJE 11 4

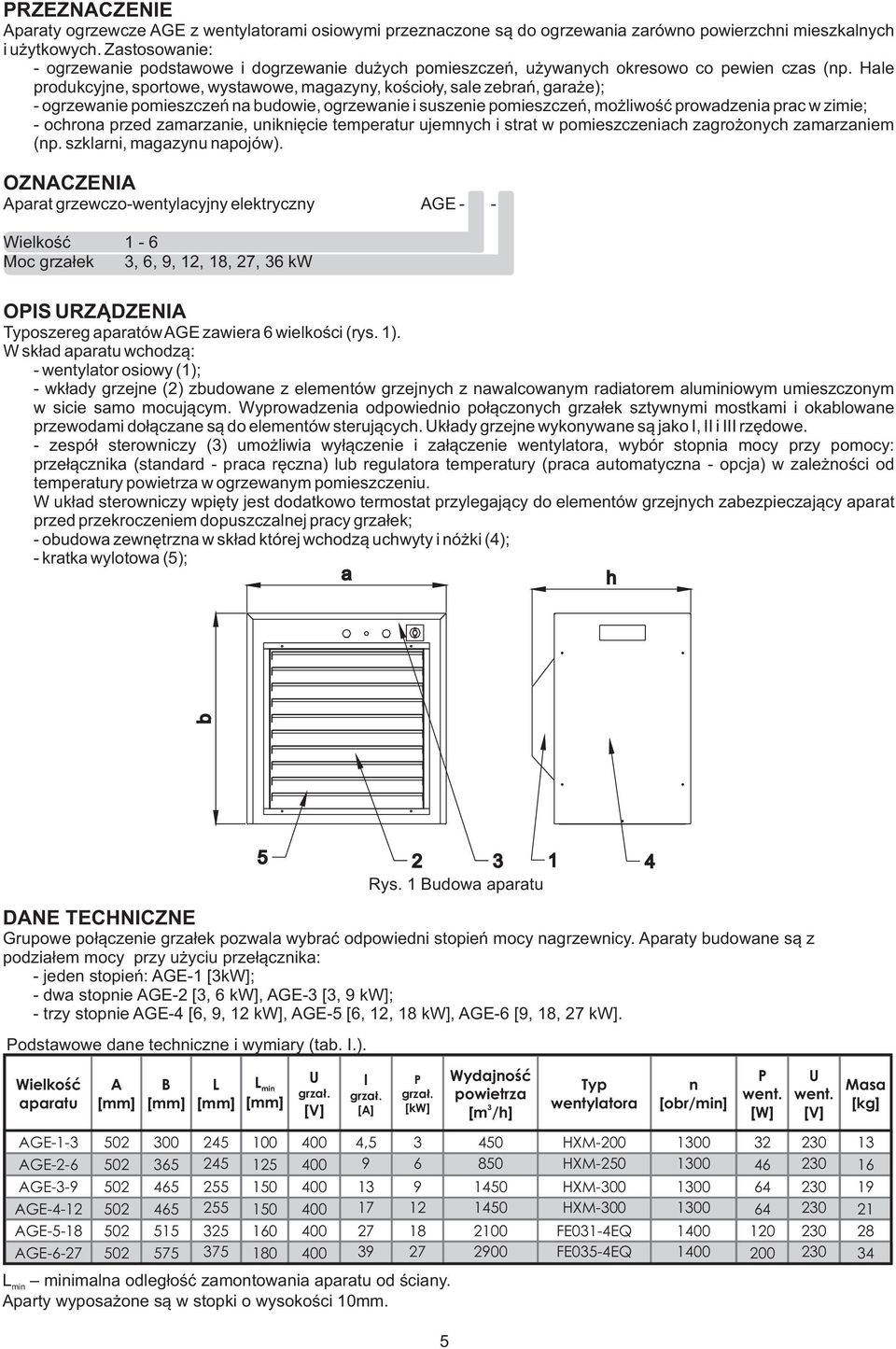

5 RZEZNACZENIE Aparaty ogrzewcze AGE z wentylatorami osiowymi przeznaczone s¹ do ogrzewania zarówno powierzchni mieszkalnych i u ytkowych. Zastosowanie: - ogrzewanie podstawowe i dogrzewanie du ych pomieszczeñ, u ywanych okresowo co pewien czas (np. Hale produkcyjne, sportowe, wystawowe, magazyny, koœcio³y, sale zebrañ, gara e); - ogrzewanie pomieszczeñ na budowie, ogrzewanie i suszenie pomieszczeñ, mo liwoœæ prowadzenia prac w zimie; - ochrona przed zamarzanie, unikniêcie temperatur ujemnych i strat w pomieszczeniach zagro onych zamarzaniem (np. szklarni, magazynu napojów). OZNACZENIA Aparat grzewczo-wentylacyjny elektryczny AGE - - Wielkoœæ 1-6 Moc grza³ek 3, 6, 9, 12, 18, 27, 36 kw OIS URZ DZENIA Typoszereg aparatów AGE zawiera 6 wielkoœci (rys. 1). W sk³ad aparatu wchodz¹: - wentylator osiowy (1); - wk³ady grzejne (2) zbudowane z elementów grzejnych z nawalcowanym radiatorem aluminiowym umieszczonym w sicie samo mocuj¹cym. Wyprowadzenia odpowiednio po³¹czonych grza³ek sztywnymi mostkami i okablowane przewodami do³¹czane s¹ do elementów steruj¹cych. Uk³ady grzejne wykonywane s¹ jako I, II i III rzêdowe. - zespó³ sterowniczy (3) umo liwia wy³¹czenie i za³¹czenie wentylatora, wybór stopnia mocy przy pomocy: prze³¹cznika (standard - praca rêczna) lub regulatora temperatury (praca automatyczna - opcja) w zale noœci od temperatury powietrza w ogrzewanym pomieszczeniu. W uk³ad sterowniczy wpiêty jest dodatkowo termostat przylegaj¹cy do elementów grzejnych zabezpieczaj¹cy aparat przed przekroczeniem dopuszczalnej pracy grza³ek; - obudowa zewnêtrzna w sk³ad której wchodz¹ uchwyty i nó ki (4); - kratka wylotowa (5); a h b Rys. 1 Budowa aparatu DANE TECHNICZNE Grupowe po³¹czenie grza³ek pozwala wybraæ odpowiedni stopieñ mocy nagrzewnicy. Aparaty budowane s¹ z podzia³em mocy przy u yciu prze³¹cznika: - jeden stopieñ: AGE-1 [3kW]; - dwa stopnie AGE-2 [3, 6 kw], AGE-3 [3, 9 kw]; - trzy stopnie AGE-4 [6, 9, 12 kw], AGE-5 [6, 12, 18 kw], AGE-6 [9, 18, 27 kw]. odstawowe dane techniczne i wymiary (tab. I.). Wielkoœæ aparatu A [mm] B [mm] L [mm] L min [mm] U grza³. [V] I grza³. [A] grza³. [kw] Wydajnoœæ powietrza 3 [m /h] Typ wentylatora n [obr/min] went. [W] U went. [V] Masa [kg] AGE-1-3 AGE-2-6 AGE-3-9 AGE-4-12 AGE-5-18 AGE , HXM-200 HXM-250 HXM-300 HXM-300 FE031-4EQ FE035-4EQ L minimalna odleg³oœæ zamontowania aparatu od œciany. min Aparty wyposa one s¹ w stopki o wysokoœci 10mm. 5

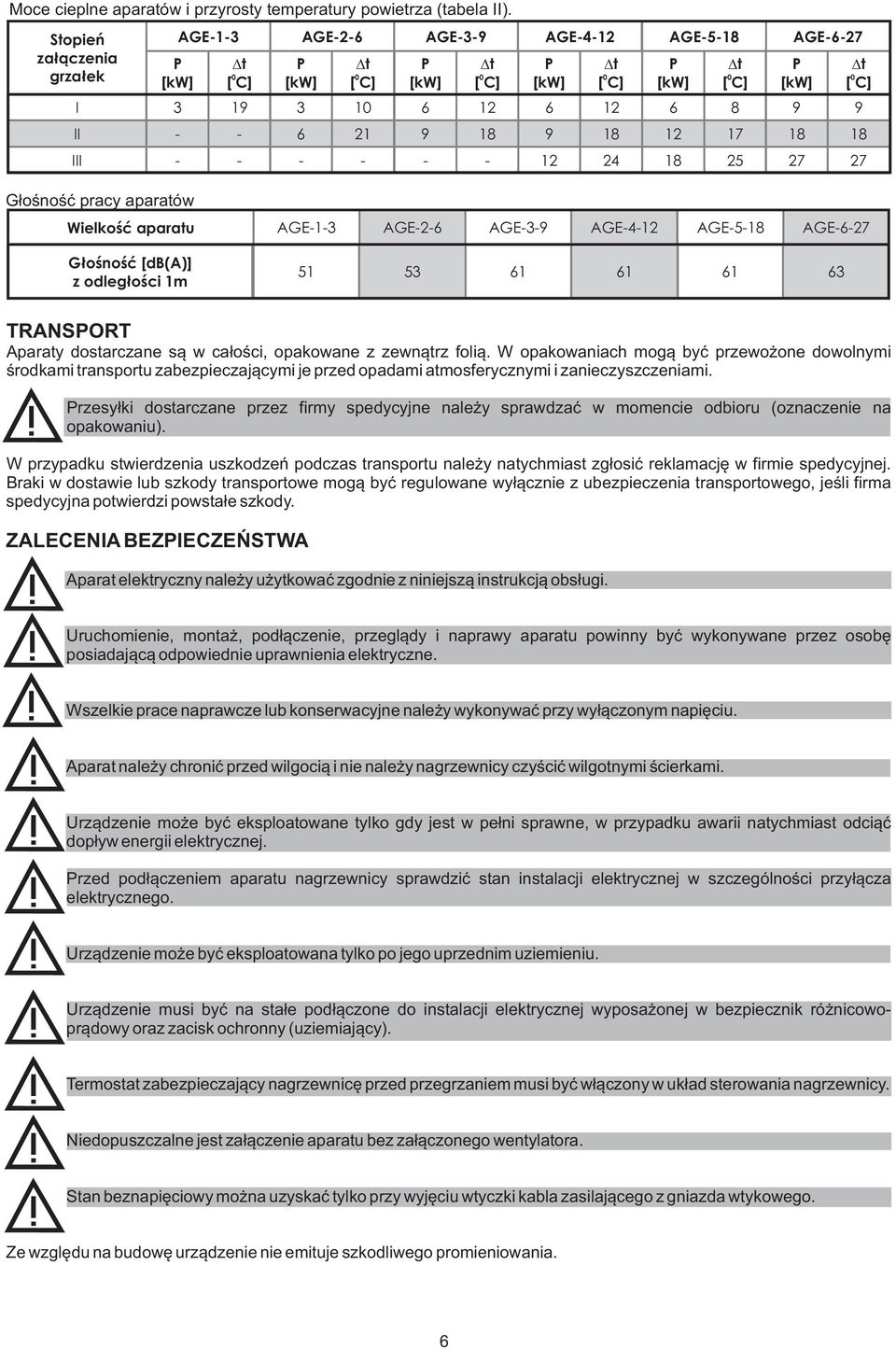

6 Moce cieplne aparatów i przyrosty temperatury powietrza (tabela II). Stopieñ za³¹czenia grza³ek I II III [kw] AGE-1-3 t 0 [ C] [kw] AGE-2-6 AGE-3-9 AGE-4-12 AGE-5-18 AGE-6-27 t 0 [ C] [kw] t 0 [ C] [kw] t 0 [ C] [kw] t 0 [ C] [kw] t 0 [ C] G³oœnoœæ pracy aparatów Wielkoœæ aparatu AGE-1-3 AGE-2-6 AGE-3-9 AGE-4-12 AGE-5-18 AGE-6-27 G³oœnoœæ [db(a)] z odleg³oœci 1m TRANSORT Aparaty dostarczane s¹ w ca³oœci, opakowane z zewn¹trz foli¹. W opakowaniach mog¹ byæ przewo one dowolnymi œrodkami transportu zabezpieczaj¹cymi je przed opadami atmosferycznymi i zanieczyszczeniami. rzesy³ki dostarczane przez firmy spedycyjne nale y sprawdzaæ w momencie odbioru (oznaczenie na opakowaniu). W przypadku stwierdzenia uszkodzeñ podczas transportu nale y natychmiast zg³osiæ reklamacjê w firmie spedycyjnej. Braki w dostawie lub szkody transportowe mog¹ byæ regulowane wy³¹cznie z ubezpieczenia transportowego, jeœli firma spedycyjna potwierdzi powsta³e szkody. ZALECENIA BEZIECZEÑSTWA Aparat elektryczny nale y u ytkowaæ zgodnie z niniejsz¹ instrukcj¹ obs³ugi. Uruchomienie, monta, pod³¹czenie, przegl¹dy i naprawy aparatu powinny byæ wykonywane przez osobê posiadaj¹c¹ odpowiednie uprawnienia elektryczne. Wszelkie prace naprawcze lub konserwacyjne nale y wykonywaæ przy wy³¹czonym napiêciu. Aparat nale y chroniæ przed wilgoci¹ i nie nale y nagrzewnicy czyœciæ wilgotnymi œcierkami. Urz¹dzenie mo e byæ eksploatowane tylko gdy jest w pe³ni sprawne, w przypadku awarii natychmiast odci¹æ dop³yw energii elektrycznej. rzed pod³¹czeniem aparatu nagrzewnicy sprawdziæ stan instalacji elektrycznej w szczególnoœci przy³¹cza elektrycznego. Urz¹dzenie mo e byæ eksploatowana tylko po jego uprzednim uziemieniu. Urz¹dzenie musi byæ na sta³e pod³¹czone do instalacji elektrycznej wyposa onej w bezpiecznik ró nicowopr¹dowy oraz zacisk ochronny (uziemiaj¹cy). Termostat zabezpieczaj¹cy nagrzewnicê przed przegrzaniem musi byæ w³¹czony w uk³ad sterowania nagrzewnicy. Niedopuszczalne jest za³¹czenie aparatu bez za³¹czonego wentylatora. Stan beznapiêciowy mo na uzyskaæ tylko przy wyjêciu wtyczki kabla zasilaj¹cego z gniazda wtykowego. Ze wzglædu na budowæ urzàdzenie nie emituje szkodliwego promieniowania. 6

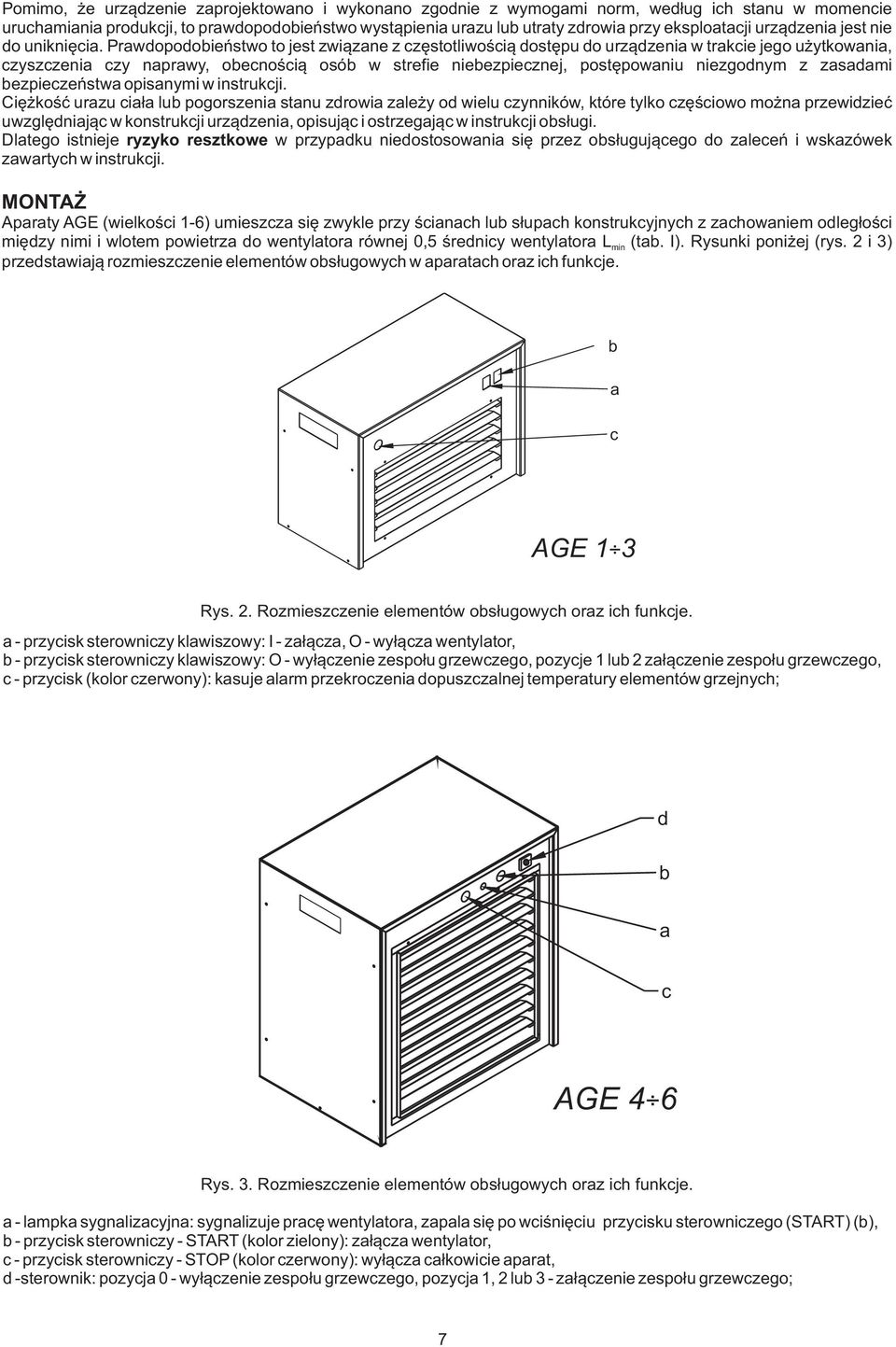

7 omimo, ýe urzàdzenie zaprojektowano i wykonano zgodnie z wymogami norm, wedùug ich stanu w momencie uruchamiania produkcji, to prawdopodobieñstwo wystàpienia urazu lub utraty zdrowia przy eksploatacji urz¹dzenia jest nie do unikniæcia. rawdopodobieñstwo to jest zwiàzane z czæstotliwoúcià dostæpu do urzàdzenia w trakcie jego uýytkowania, czyszczenia czy naprawy, obecnoúcià osób w strefie niebezpiecznej, postæpowaniu niezgodnym z zasadami bezpieczeñstwa opisanymi w instrukcji. Ciæýkoúã urazu ciaùa lub pogorszenia stanu zdrowia zaleýy od wielu czynników, które tylko czæúciowo moýna przewidzieã uwzglædniajàc w konstrukcji urzàdzenia, opisujàc i ostrzegajàc w instrukcji obsùugi. Dlatego istnieje ryzyko resztkowe w przypadku niedostosowania siæ przez obsùugujàcego do zaleceñ i wskazówek zawartych w instrukcji. MONTA Aparaty AGE (wielkoœci 1-6) umieszcza siê zwykle przy œcianach lub s³upach konstrukcyjnych z zachowaniem odleg³oœci miêdzy nimi i wlotem powietrza do wentylatora równej 0,5 œrednicy wentylatora L min (tab. I). Rysunki poni ej (rys. 2 i 3) przedstawiaj¹ rozmieszczenie elementów obs³ugowych w aparatach oraz ich funkcje. b a c AGE 1 3 Rys. 2. Rozmieszczenie elementów obs³ugowych oraz ich funkcje. a - przycisk sterowniczy klawiszowy: I - za³¹cza, O - wy³¹cza wentylator, b - przycisk sterowniczy klawiszowy: O - wy³¹czenie zespo³u grzewczego, pozycje 1 lub 2 za³¹czenie zespo³u grzewczego, c - przycisk (kolor czerwony): kasuje alarm przekroczenia dopuszczalnej temperatury elementów grzejnych; d b a c AGE 4 6 Rys. 3. Rozmieszczenie elementów obs³ugowych oraz ich funkcje. a - lampka sygnalizacyjna: sygnalizuje pracê wentylatora, zapala siê po wciœniêciu przycisku sterowniczego (START) (b), b - przycisk sterowniczy - START (kolor zielony): za³¹cza wentylator, c - przycisk sterowniczy - STO (kolor czerwony): wy³¹cza ca³kowicie aparat, d -sterownik: pozycja 0 - wy³¹czenie zespo³u grzewczego, pozycja 1, 2 lub 3 - za³¹czenie zespo³u grzewczego; 7

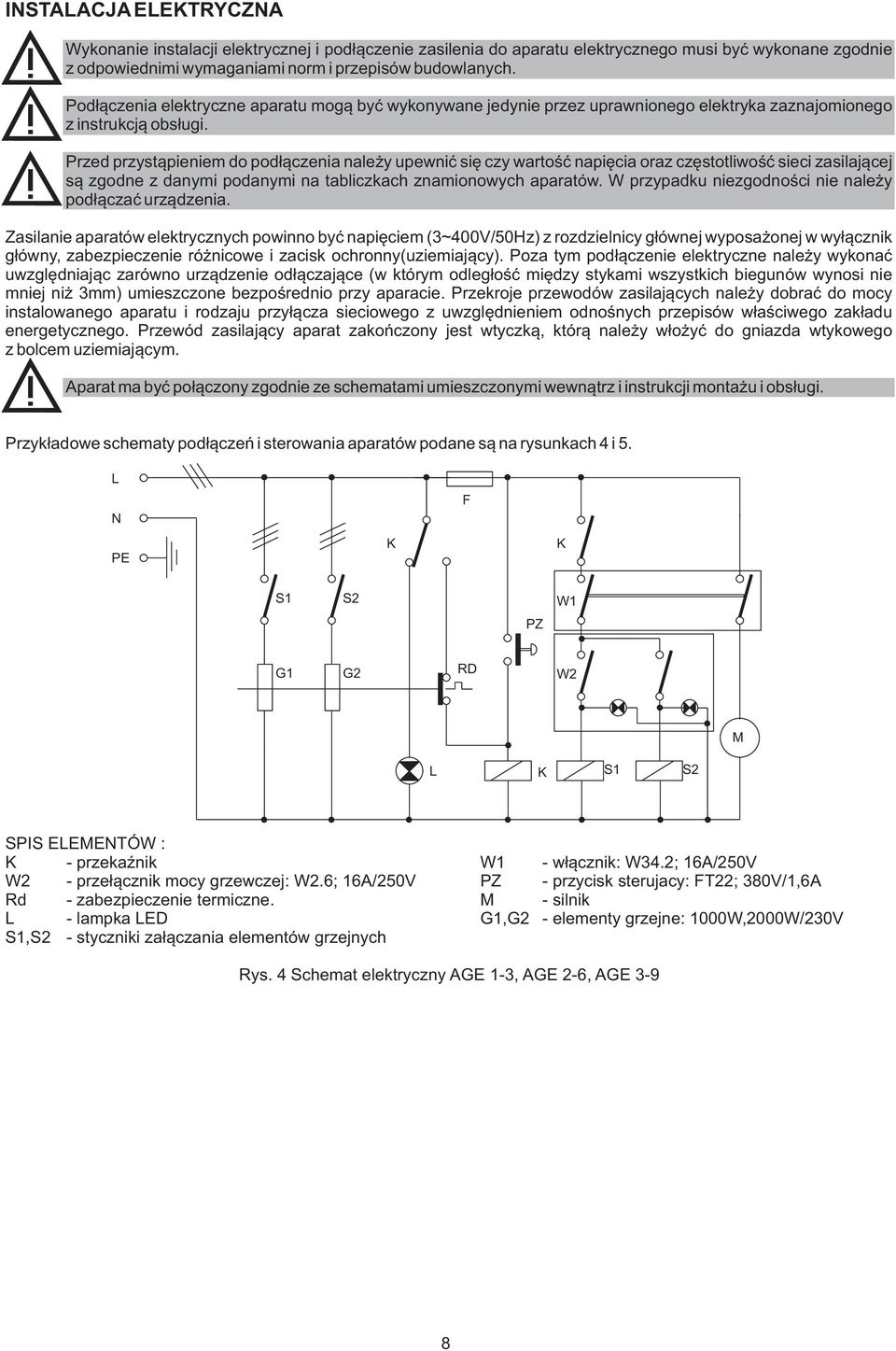

8 INSTALACJA ELEKTRYCZNA Wykonanie instalacji elektrycznej i pod³¹czenie zasilenia do aparatu elektrycznego musi byæ wykonane zgodnie z odpowiednimi wymaganiami norm i przepisów budowlanych. od³¹czenia elektryczne aparatu mog¹ byæ wykonywane jedynie przez uprawnionego elektryka zaznajomionego z instrukcj¹ obs³ugi. rzed przyst¹pieniem do pod³¹czenia nale y upewniæ siê czy wartoœæ napiêcia oraz czêstotliwoœæ sieci zasilaj¹cej s¹ zgodne z danymi podanymi na tabliczkach znamionowych aparatów. W przypadku niezgodnoœci nie nale y pod³¹czaæ urz¹dzenia. Zasilanie aparatów elektrycznych powinno byæ napiêciem (3~400V/50Hz) z rozdzielnicy g³ównej wyposa onej w wy³¹cznik g³ówny, zabezpieczenie ró nicowe i zacisk ochronny(uziemiaj¹cy). oza tym pod³¹czenie elektryczne nale y wykonaæ uwzglêdniaj¹c zarówno urz¹dzenie od³¹czaj¹ce (w którym odleg³oœæ miêdzy stykami wszystkich biegunów wynosi nie mniej ni 3mm) umieszczone bezpoœrednio przy aparacie. rzekroje przewodów zasilaj¹cych nale y dobraæ do mocy instalowanego aparatu i rodzaju przy³¹cza sieciowego z uwzglêdnieniem odnoœnych przepisów w³aœciwego zak³adu energetycznego. rzewód zasilaj¹cy aparat zakoñczony jest wtyczk¹, któr¹ nale y w³o yæ do gniazda wtykowego z bolcem uziemiaj¹cym. Aparat ma byæ po³¹czony zgodnie ze schematami umieszczonymi wewn¹trz i instrukcji monta u i obs³ugi. rzyk³adowe schematy pod³¹czeñ i sterowania aparatów podane s¹ na rysunkach 4 i 5. L N F E K K S1 S2 Z W1 G1 G2 RD W2 M L K S1 S2 SIS ELEMENTÓW : K - przekaÿnik W1 - w³¹cznik: W34.2; 16A/250V W2 - prze³¹cznik mocy grzewczej: W2.6; 16A/250V Z - przycisk sterujacy: FT22; 380V/1,6A Rd - zabezpieczenie termiczne. M - silnik L - lampka LED G1,G2 - elementy grzejne: 1000W,2000W/230V S1,S2 - styczniki za³¹czania elementów grzejnych Rys. 4 Schemat elektryczny AGE 1-3, AGE 2-6, AGE 3-9 8

9 E N L SW S1 S2 S3 M G1 G2 G3 W SW RD SW S1 S2 S3 Z SW L SIS ELEMENTÓW : Z,W - przycisk sterujacy: FT22; 380V/1,6A L - lampka LED Rd - zabezpieczenie termiczne M - silnik S1,S2,S3,SW - styczniki za³. elem. grzejnych G1,G2,G3 - elementy grzejne: 1000W,2000W/230V - prze³¹cznik wyboru mocy Rys. 5 Schemat elektryczny AGE 4-12, AGE 5-18, AGE 6-27 AUTOMATYKA Standardowym wyposa eniem nagrzewnic jest TERMOSTAT (przylegaj¹cy do elementów grza³ek) dla ograniczenia i monitorowania temperatury powietrza wylotowego, w przypadku zak³óceñ w przep³ywie powietrza (np. awaria o o o wentylatora). Zakres nastaw termostatu jest od 0 C do 100 C ze sta³¹ histerez¹ równa 3 C. Temperatura monitorowania o o nastawiona fabrycznie jest na 80 C, natomiast temperatura ogranicznika jest zawsze o 20 C wiêksza od temperatury ustawionej. Jako dodatkowa opcja, aparaty mog¹ byæ wyposa one w nastêpuj¹ce elementy automatyki: 1. TERMOSTAT OMIESZCZENIOWY (ON-OFF) z pokrêt³em nastawy temperatury (wykorzystywany dla wielkoœci AGE- 1, AGE-2, AGE-3), utrzymuje ustawion¹ temperaturê w pomieszczeniu. 2. REGULATOR TEMERATURY (dwu stopniowy) - kontroluj¹cy i reguluj¹cy temperaturê w pomieszczeniu. Wykorzystywany dla wielkoœci AGE-4 i powy ej. 3. ZEGAR STERUJ CY: do programowania czasu pracy nagrzewnicy. W przypadku zamówienia elementów automatyki z aparatem firma dostarcza równie dodatkowy schemat po³¹czeñ elektrycznych. URUCHOMIENIE URZ DZENIA o zapoznaniu siê z instrukcj¹ obs³ugi nale y: 1. Sprawdziæ stan po³¹czeñ ochrony dodatkowej; 2. Sprawdziæ napiêcie zasilaj¹ce zgodnie z tabliczka znamionow¹; 3. W³o yæ wtyczkê przewodu przy³¹czeniowego do gniazda wtyki z bolcem uziemiaj¹cym; 4. Za³¹czyæ urz¹dzeniem od³¹czaj¹cym zasilanie nagrzewnicy. Kolejne kroki nale y wykonywaæ zgodnie z wielkoœci¹ aparatu AGE: 9

10 Aparaty AGE-1, AGE-2, AGE-3: rzed uruchomieniem aparatu nale y: - przycisk sterowniczy klawiszowy (b) ustawiæ w pozycji 0. - wcisn¹æ przycisk sterowniczy klawiszowy (a); zostanie za³¹czony wentylator. - przyciskiem sterowniczym klawiszowym (b) w³¹czyæ zespó³ grzewczy; zapali siê lampka podœwietlaj¹ca w klawiszu. o zakoñczeniu pracy aparatu nale y: - przyciskiem (b) wy³¹czyæ zespó³ grzewczy; - przyciskiem (a) wy³¹czyæ aparat. raca wentylatora bêdzie trwa³a oko³o sekund. o up³ywie tego czasu (obni eniu temperatury elementów grzejnych) aparat wy³¹czy siê automatycznie. W przypadku zaniku najêcia lub innych zak³óceñ podczas pracy nale y: - wcisn¹æ przycisk (c) - ponowiæ uruchomienie aparatu j.w. Aparaty AGE-4, AGE-5, AGE-6: rzed uruchomieniem aparatu nale y: - sterownik (d) ustawiæ w pozycji 0; - wcisn¹æ przycisk (b) (kolor zielony); zapali siê lampka sygnalizacyjna (zielona) oraz zostanie za³¹czony wentylator; - sterownikiem (d) w³¹czyæ zespó³ grzewczy pozycja 1, 2 lub 3, zapali siê lampka sygnalizacyjna ( ó³ta) rzy pierwszym pod³¹czeniu aparatu do sieci zasilaj¹cej nast¹pi automatyczne za³¹czenie wentylatora na czas oko³o sekund. o up³ywie tego czasu wentylator wy³¹czy siê samoczynnie. o zakoñczeniu pracy aparatu nale y: - sterownikiem (d) wy³¹czyæ zespó³ grzewczy -pozycja 0; - przyciskiem (c) (kolor czerwony) wy³¹czyæ aparat. raca wentylatora bêdzie jeszcze trwa³a oko³o sekund. o up³ywie tego czasu (obni eniu temperatury elementów grzejnych)aparat wy³¹czy siê automatycznie. NARAWA, KONSERWACJA I WYCOFANIE Z EKSLOATACJI Wszelkie prace naprawcze i konserwacyjne nale y wykonywaæ przy wy³¹czonym napiêciu. W zale noœci od stopnia zanieczyszczenia powietrza, ale nie rzadziej ni raz w roku sprawdziæ stan zanieczyszczenia py³em nagrzewnicy. W przypadku nadmiernego nagromadzenia zanieczyszczeñ nagrzewnicê nale y przedmuchaæ sprê onym powietrzem. Zanieczyszczenie nagrzewnicy obni a wydajnoœæ powietrza oraz moc grzewcz¹. o wycofaniu z eksploatacji urz¹dzenie nale y przekazaæ do wyspecjalizowanego punktu odbioru surowców wtórnych. WYKRYWANIE I USUWANIE USTEREK Aparat nie za³¹cza siê: - brak zasilania spowodowany zadzia³aniem zabezpieczeñ w instalacji elektrycznej; - brak lub zbyt ma³y nap³yw powietrza (awaria wentylatora, zabrudzenie nagrzewnicy). Niska temperatura na wyjœciu aparatu: - za niskie napiêcie w instalacji elektrycznej (przeci¹ enie instalacji elektrycznej zasilaj¹cej nagrzewnicê); - zanieczyszczona nagrzewnica (przeczyœciæ zgodnie z rozdzia³em konserwacja i naprawa); - sprawdziæ czy prze³¹cznik mocy grzewczej jest w pozycji maksymalnej. Je eli nie wystêpuje adna z uwaga i zmian, urz¹dzenie powinno byæ sprawdzone przez serwis Juwent lub wykwalifikowanego instalatora. 10

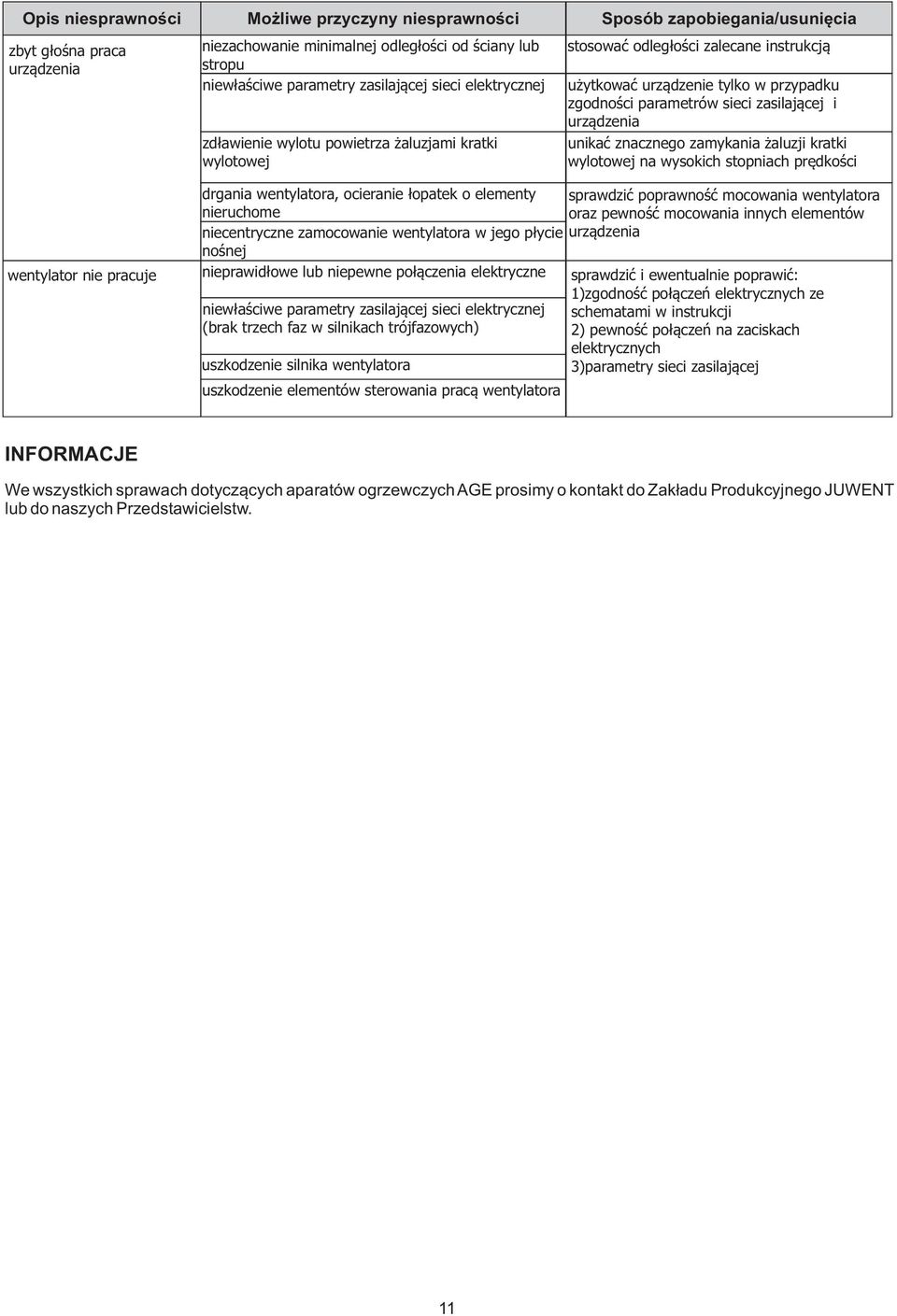

11 Opis niesprawnoœci zbyt gùoúna praca urzàdzenia Mo liwe przyczyny niesprawnoœci niezachowanie minimalnej odlegùoúci od úciany lub stropu niewùaúciwe parametry zasilajàcej sieci elektrycznej zdùawienie wylotu powietrza ýaluzjami kratki wylotowej Sposób zapobiegania/usuniêcia stosowaã odlegùoúci zalecane instrukcjà uýytkowaã urzàdzenie tylko w przypadku zgodnoúci parametrów sieci zasilajàcej i urzàdzenia unikaã znacznego zamykania ýaluzji kratki wylotowej na wysokich stopniach prædkoúci wentylator nie pracuje drgania wentylatora, ocieranie ùopatek o elementy sprawdziã poprawnoúã mocowania wentylatora nieruchome oraz pewnoúã mocowania innych elementów niecentryczne zamocowanie wentylatora w jego pùycie urzàdzenia noúnej nieprawidùowe lub niepewne poùàczenia elektryczne sprawdziã i ewentualnie poprawiã: 1)zgodnoúã poùàczeñ elektrycznych ze niewùaúciwe parametry zasilajàcej sieci elektrycznej schematami w instrukcji (brak trzech faz w silnikach trójfazowych) 2) pewnoúã poùàczeñ na zaciskach elektrycznych uszkodzenie silnika wentylatora 3)parametry sieci zasilajàcej uszkodzenie elementów sterowania pracà wentylatora INFORMACJE We wszystkich sprawach dotycz¹cych aparatów ogrzewczych AGE prosimy o kontakt do Zak³adu rodukcyjnego JUWENT lub do naszych rzedstawicielstw. 11

12 III. WZÓR DEKLARACJI ZGODNOŒCI WE NR: 01/12 Upowa niony przestawiciel Szymañski, Nowakowski Sp. j. ul. Lubelska 31, Ryki, OLSKA tel , fax Osoba upowa niona do przygotowania dokumentacji technicznej iotr Leszko, ul. Lubelska 31, Ryki, olska Deklarujemy, e wyrób: Aparat ogrzewczo-wentylacyjny Typ: AGE o numerze seryjnym:... do którego odnosi siê niniejsza deklaracja jest zgodny z n/w dyrektywami: Numer dyrektywy Symbol Tytu³ dyrektywy 2006/42/WE MAD Bezpieczeñstwo maszyn 2006/95/WE LVD Urz¹dzenia elektryczne niskonapiêciowe z podzespo³ami spe³niaj¹cymi wymagania dyrektyw: 2006/95/WE 2004/108/WE LVD EMC Urz¹dzenia elektryczne niskonapiêciowe Kompatybilnoœæ elektromagnetyczna oraz normami: Numer normy N-EN ISO Ap1+A1 N-EN ISO A1 N-EN ISO N-EN ISO /2006/ / Data wydania Ta deklaracja zgodnoœci WE traci swoj¹ wa noœæ je eli aparaty ogrzewcze zostan¹ zmienione lub przebudowane bez naszej zgody. Rok oznakowania : 2012 kierownik wydz. AKW Ryki / data wystawienia/ mgr in. Adam Filipek 12

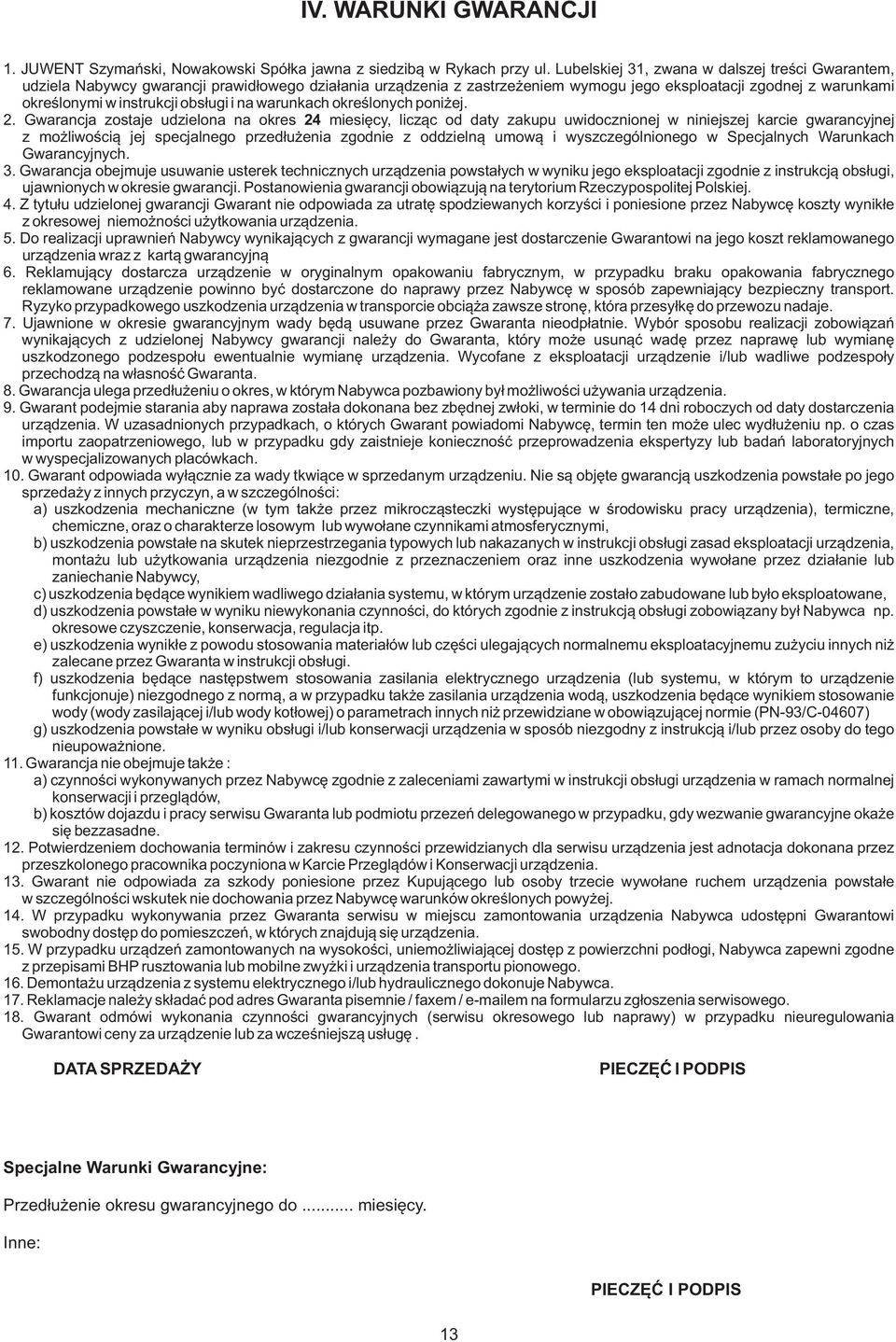

13 IV. WARUNKI GWARANCJI 1. JUWENT Szymañski, Nowakowski Spó³ka jawna z siedzib¹ w Rykach przy ul. Lubelskiej 31, zwana w dalszej treœci Gwarantem, udziela Nabywcy gwarancji prawid³owego dzia³ania urz¹dzenia z zastrze eniem wymogu jego eksploatacji zgodnej z warunkami okreœlonymi w instrukcji obs³ugi i na warunkach okreœlonych poni ej. 2. Gwarancja zostaje udzielona na okres 24 miesiêcy, licz¹c od daty zakupu uwidocznionej w niniejszej karcie gwarancyjnej z mo liwoœci¹ jej specjalnego przed³u enia zgodnie z oddzieln¹ umow¹ i wyszczególnionego w Specjalnych Warunkach Gwarancyjnych. 3. Gwarancja obejmuje usuwanie usterek technicznych urz¹dzenia powsta³ych w wyniku jego eksploatacji zgodnie z instrukcj¹ obs³ugi, ujawnionych w okresie gwarancji. ostanowienia gwarancji obowi¹zuj¹ na terytorium Rzeczypospolitej olskiej. 4. Z tytu³u udzielonej gwarancji Gwarant nie odpowiada za utratê spodziewanych korzyœci i poniesione przez Nabywcê koszty wynik³e z okresowej niemo noœci u ytkowania urz¹dzenia. 5. Do realizacji uprawnieñ Nabywcy wynikaj¹cych z gwarancji wymagane jest dostarczenie Gwarantowi na jego koszt reklamowanego urz¹dzenia wraz z kart¹ gwarancyjn¹ 6. Reklamuj¹cy dostarcza urz¹dzenie w oryginalnym opakowaniu fabrycznym, w przypadku braku opakowania fabrycznego reklamowane urz¹dzenie powinno byæ dostarczone do naprawy przez Nabywcê w sposób zapewniaj¹cy bezpieczny transport. Ryzyko przypadkowego uszkodzenia urz¹dzenia w transporcie obci¹ a zawsze stronê, która przesy³kê do przewozu nadaje. 7. Ujawnione w okresie gwarancyjnym wady bêd¹ usuwane przez Gwaranta nieodp³atnie. Wybór sposobu realizacji zobowi¹zañ wynikaj¹cych z udzielonej Nabywcy gwarancji nale y do Gwaranta, który mo e usun¹æ wadê przez naprawê lub wymianê uszkodzonego podzespo³u ewentualnie wymianê urz¹dzenia. Wycofane z eksploatacji urz¹dzenie i/lub wadliwe podzespo³y przechodz¹ na w³asnoœæ Gwaranta. 8. Gwarancja ulega przed³u eniu o okres, w którym Nabywca pozbawiony by³ mo liwoœci u ywania urz¹dzenia. 9. Gwarant podejmie starania aby naprawa zosta³a dokonana bez zbêdnej zw³oki, w terminie do 14 dni roboczych od daty dostarczenia urz¹dzenia. W uzasadnionych przypadkach, o których Gwarant powiadomi Nabywcê, termin ten mo e ulec wyd³u eniu np. o czas importu zaopatrzeniowego, lub w przypadku gdy zaistnieje koniecznoœæ przeprowadzenia ekspertyzy lub badañ laboratoryjnych w wyspecjalizowanych placówkach. 10. Gwarant odpowiada wy³¹cznie za wady tkwi¹ce w sprzedanym urz¹dzeniu. Nie s¹ objête gwarancj¹ uszkodzenia powsta³e po jego sprzeda y z innych przyczyn, a w szczególnoœci: a) uszkodzenia mechaniczne (w tym tak e przez mikrocz¹steczki wystêpuj¹ce w œrodowisku pracy urz¹dzenia), termiczne, chemiczne, oraz o charakterze losowym lub wywo³ane czynnikami atmosferycznymi, b) uszkodzenia powsta³e na skutek nieprzestrzegania typowych lub nakazanych w instrukcji obs³ugi zasad eksploatacji urz¹dzenia, monta u lub u ytkowania urz¹dzenia niezgodnie z przeznaczeniem oraz inne uszkodzenia wywo³ane przez dzia³anie lub zaniechanie Nabywcy, c) uszkodzenia bêd¹ce wynikiem wadliwego dzia³ania systemu, w którym urz¹dzenie zosta³o zabudowane lub by³o eksploatowane, d) uszkodzenia powsta³e w wyniku niewykonania czynnoœci, do których zgodnie z instrukcj¹ obs³ugi zobowi¹zany by³ Nabywca np. okresowe czyszczenie, konserwacja, regulacja itp. e) uszkodzenia wynik³e z powodu stosowania materia³ów lub czêœci ulegaj¹cych normalnemu eksploatacyjnemu zu yciu innych ni zalecane przez Gwaranta w instrukcji obs³ugi. f) uszkodzenia bêd¹ce nastêpstwem stosowania zasilania elektrycznego urz¹dzenia (lub systemu, w którym to urz¹dzenie funkcjonuje) niezgodnego z norm¹, a w przypadku tak e zasilania urz¹dzenia wod¹, uszkodzenia bêd¹ce wynikiem stosowanie wody (wody zasilaj¹cej i/lub wody kot³owej) o parametrach innych ni przewidziane w obowi¹zuj¹cej normie ( N-93/C-04607) g) uszkodzenia powsta³e w wyniku obs³ugi i/lub konserwacji urz¹dzenia w sposób niezgodny z instrukcj¹ i/lub przez osoby do tego nieupowa nione. 11. Gwarancja nie obejmuje tak e : a) czynnoœci wykonywanych przez Nabywcê zgodnie z zaleceniami zawartymi w instrukcji obs³ugi urz¹dzenia w ramach normalnej konserwacji i przegl¹dów, b) kosztów dojazdu i pracy serwisu Gwaranta lub podmiotu przezeñ delegowanego w przypadku, gdy wezwanie gwarancyjne oka e siê bezzasadne. 12. otwierdzeniem dochowania terminów i zakresu czynnoœci przewidzianych dla serwisu urz¹dzenia jest adnotacja dokonana przez przeszkolonego pracownika poczyniona w Karcie rzegl¹dów i Konserwacji urz¹dzenia. 13. Gwarant nie odpowiada za szkody poniesione przez Kupuj¹cego lub osoby trzecie wywo³ane ruchem urz¹dzenia powsta³e w szczególnoœci wskutek nie dochowania przez Nabywcê warunków okreœlonych powy ej. 14. W przypadku wykonywania przez Gwaranta serwisu w miejscu zamontowania urz¹dzenia Nabywca udostêpni Gwarantowi swobodny dostêp do pomieszczeñ, w których znajduj¹ siê urz¹dzenia. 15. W przypadku urz¹dzeñ zamontowanych na wysokoœci, uniemo liwiaj¹cej dostêp z powierzchni pod³ogi, Nabywca zapewni zgodne z przepisami BH rusztowania lub mobilne zwy ki i urz¹dzenia transportu pionowego. 16. Demonta u urz¹dzenia z systemu elektrycznego i/lub hydraulicznego dokonuje Nabywca. 17. Reklamacje nale y sk³adaæ pod adres Gwaranta pisemnie / faxem / em na formularzu zg³oszenia serwisowego. 18. Gwarant odmówi wykonania czynnoœci gwarancyjnych (serwisu okresowego lub naprawy) w przypadku nieuregulowania Gwarantowi ceny za urz¹dzenie lub za wczeœniejsz¹ us³ugê. DATA SRZEDA Y IECZÊÆ I ODIS Specjalne Warunki Gwarancyjne: rzed³u enie okresu gwarancyjnego do... miesiêcy. Inne: IECZÊÆ I ODIS 13

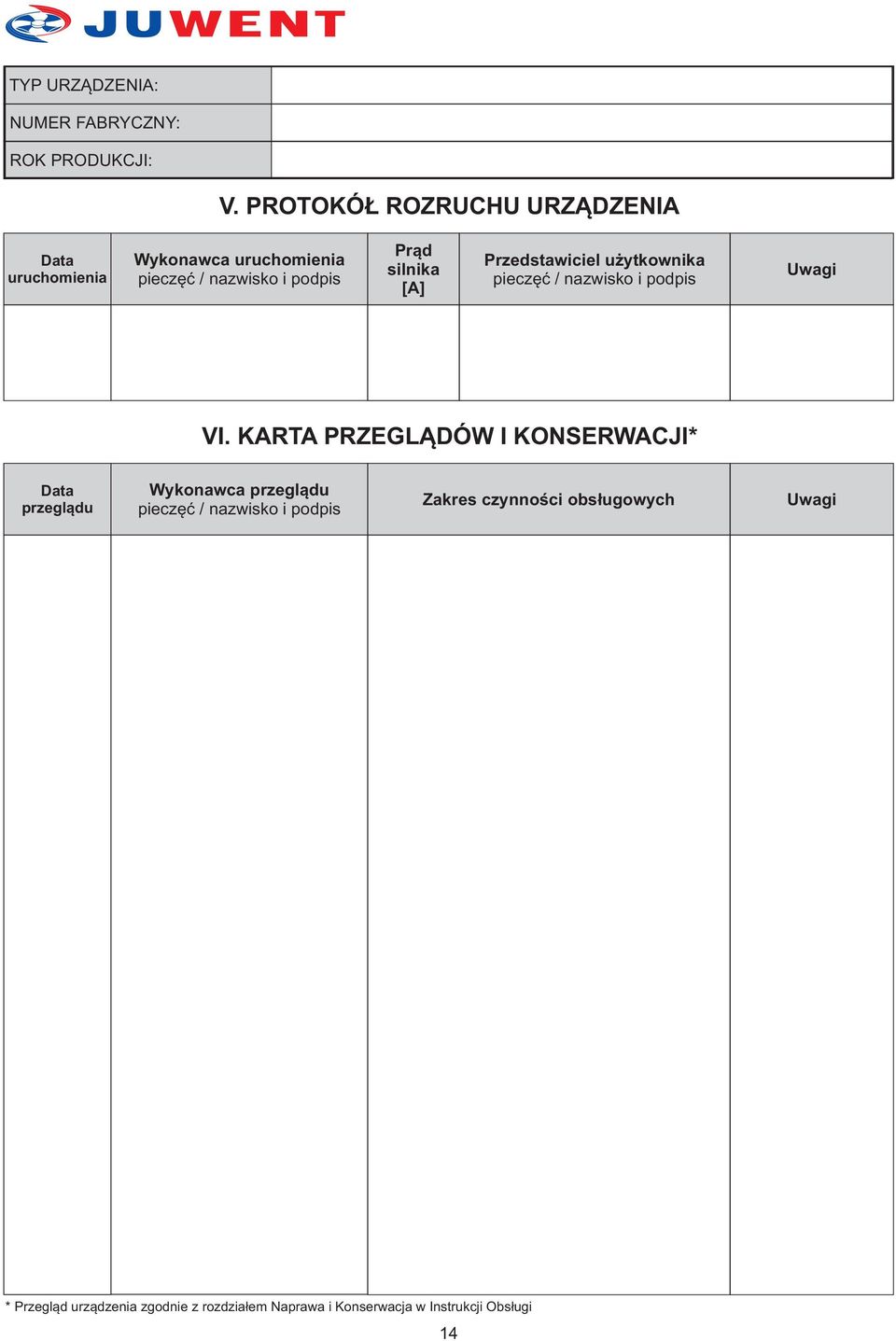

14 TY URZ DZENIA: NUMER FABRYCZNY: ROK RODUKCJI: V. ROTOKÓ ROZRUCHU URZ DZENIA Data uruchomienia Wykonawca uruchomienia pieczêæ / nazwisko i podpis r¹d silnika [A] rzedstawiciel u ytkownika pieczêæ / nazwisko i podpis Uwagi VI. KARTA RZEGL DÓW I KONSERWACJI* Data przegl¹du Wykonawca przegl¹du pieczêæ / nazwisko i podpis Zakres czynnoœci obs³ugowych Uwagi * rzegl¹d urz¹dzenia zgodnie z rozdzia³em Naprawa i Konserwacja w Instrukcji Obs³ugi 14
