Przedmiar. Instalacje elektryczne wewnętrzne dla budynku Gimnazjum w Leśnicy

Transkrypt

1 Przedmiar Instalacje elektryczne wewnętrzne dla budynku Gimnazjum w Leśnicy Zamawiający: Urząd Gminy Bukowina Tatrzańska, ul. Długa 144, Bukowina Tatrzańska Sprawdzający:... Zamawiający: Wykonawca:......

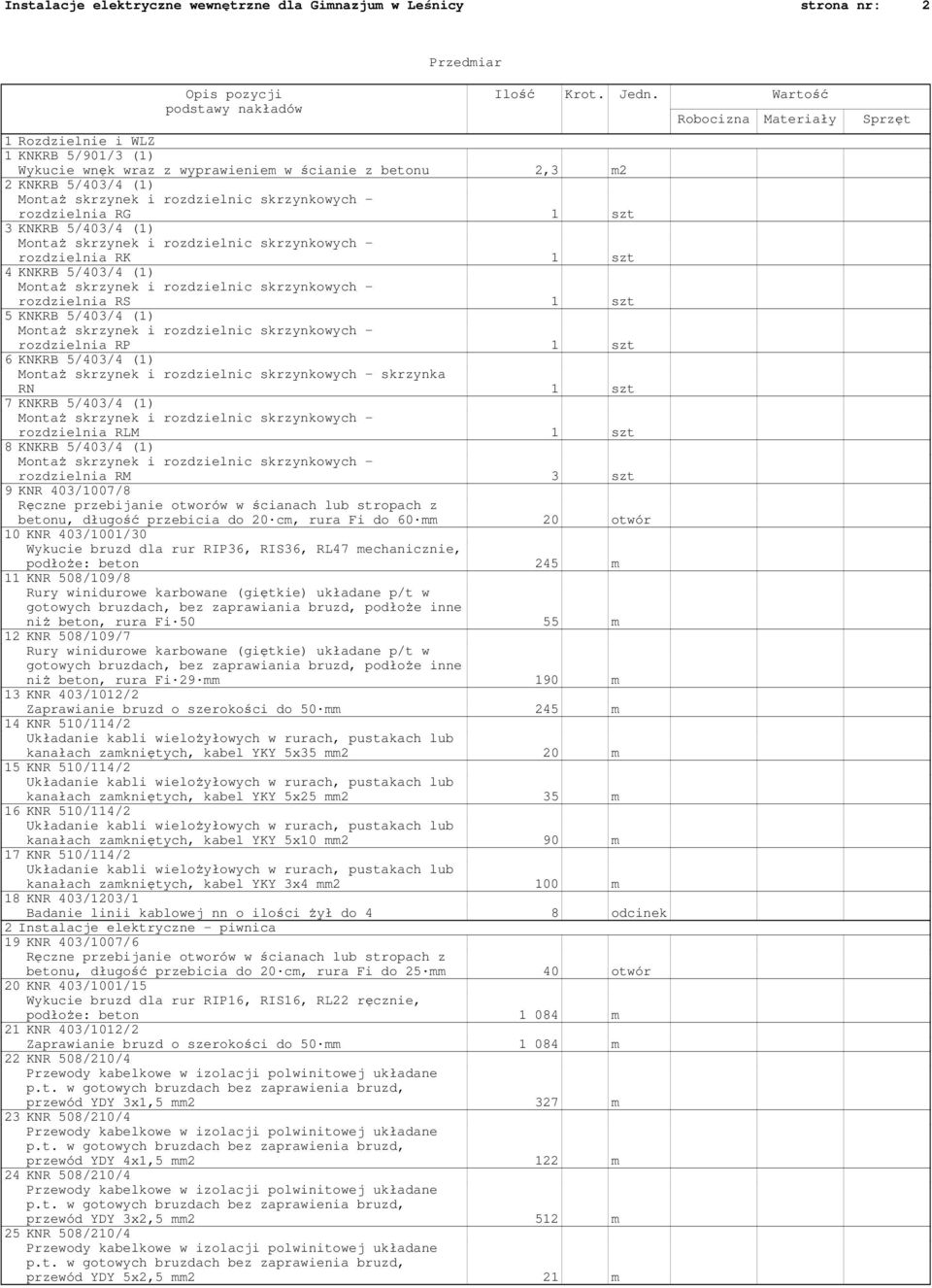

2 Instalacje elektryczne wewnętrzne dla Gimnazjum w Leśnicy strona nr: 2 Przedmiar 1 Rozdzielnie i WLZ 1 KNKRB 5/901/3 (1) Wykucie wnęk wraz z wyprawieniem w ścianie z betonu 2,3 m2 2 KNKRB 5/403/4 (1) rozdzielnia RG 1 szt 3 KNKRB 5/403/4 (1) rozdzielnia RK 1 szt 4 KNKRB 5/403/4 (1) rozdzielnia RS 1 szt 5 KNKRB 5/403/4 (1) rozdzielnia RP 1 szt 6 KNKRB 5/403/4 (1) skrzynka RN 1 szt 7 KNKRB 5/403/4 (1) rozdzielnia RLM 1 szt 8 KNKRB 5/403/4 (1) rozdzielnia RM 3 szt 9 KNR 403/1007/8 betonu, długość przebicia do 20 cm, rura Fi do 60 mm 20 otwór 10 KNR 403/1001/30 Wykucie bruzd dla rur RIP36, RIS36, RL47 mechanicznie, podłoże: beton 245 m 11 KNR 508/109/8 Rury winidurowe karbowane (giętkie) układane p/t w gotowych bruzdach, bez zaprawiania bruzd, podłoże inne niż beton, rura Fi m 12 KNR 508/109/7 Rury winidurowe karbowane (giętkie) układane p/t w gotowych bruzdach, bez zaprawiania bruzd, podłoże inne niż beton, rura Fi 29 mm 190 m 13 KNR 403/1012/2 Zaprawianie bruzd o szerokości do 50 mm 245 m 14 KNR 510/114/2 Układanie kabli wielożyłowych w rurach, pustakach lub kanałach zamkniętych, kabel YKY 5x35 mm2 20 m 15 KNR 510/114/2 Układanie kabli wielożyłowych w rurach, pustakach lub kanałach zamkniętych, kabel YKY 5x25 mm2 35 m 16 KNR 510/114/2 Układanie kabli wielożyłowych w rurach, pustakach lub kanałach zamkniętych, kabel YKY 5x10 mm2 90 m 17 KNR 510/114/2 Układanie kabli wielożyłowych w rurach, pustakach lub kanałach zamkniętych, kabel YKY 3x4 mm2 100 m 18 KNR 403/1203/1 Badanie linii kablowej nn o ilości żył do 4 8 odcinek 2 Instalacje elektryczne - piwnica 19 KNR 403/1007/6 betonu, długość przebicia do 20 cm, rura Fi do 25 mm 40 otwór 20 KNR 403/1001/15 podłoże: beton m 21 KNR 403/1012/2 Zaprawianie bruzd o szerokości do 50 mm m 22 KNR 508/210/4 przewód YDY 3x1,5 mm2 327 m 23 KNR 508/210/4 przewód YDY 4x1,5 mm2 122 m 24 KNR 508/210/4 przewód YDY 3x2,5 mm2 512 m 25 KNR 508/210/4 przewód YDY 5x2,5 mm2 21 m

3 Instalacje elektryczne wewnętrzne dla Gimnazjum w Leśnicy strona nr: 3 26 KNR 508/210/4 przewód YDY 5x4 mm2 48 m 27 KNR 508/210/4 przewód YDY 5x6 mm2 54 m 28 KNR 508/502/9 Przygotowanie podłoża pod oprawy oświetleniowe przykręcane, mocowanie w betonie na 2 kołkach kotwiących 107 kpl 29 KNR 508/504/3 podłączeniem, oprawy świetlówkowe PO 118 PC 34 szt 30 KNR 508/504/3 podłączeniem, oprawy świetlówkowe PO 236 PC 66 szt 31 KNR 508/504/3 podłączeniem, oprawy świetlówkowe PO 236 PC AW 7 szt 32 KNR 508/301/9 Przygotowanie podłoża pod osprzęt instalacyjny, osprzęt przykręcany do konsolek osadzonych w podłożu betonowym, wykonanie ślepych otworów mechanicznie 110 szt 33 KNR 508/303/1 Montaż na gotowym podłożu puszek z tworzywa sztucznego, puszki fi 60 mocowane bezśrubowo, 3 wyloty, przewody do 2.5 mm2 110 szt 34 KNR 508/307/2 (1) instalacyjnej 1-biegunowy 29 szt 35 KNR 508/307/4 instalacyjnej krzyżowy dwubiegunowy 18 szt 36 KNR 508/307/4 instalacyjnej schodowy 15 szt 37 KNR 508/309/3 podłączeniem, podtynkowe, 2P+Z, w puszkach 44 szt 38 KNR 508/309/6 podłączeniem, przewód do 2,5 mm2 bryzgoszczelne 2P+Z 16A, przykręcane 4 szt 39 KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 1-fazowego 37 pomiar 40 KNR 403/1202/2 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 3-fazowego 7 pomiar 41 KNR 403/1205/5 Badanie i pomiar skuteczności ochrony przeciwporażeniowej, pomiar pierwszy 30 pomiar 3 Instalacje elektryczne - parter 42 KNR 403/1007/6 betonu, długość przebicia do 20 cm, rura Fi do 25 mm 30 otwór 43 KNR 403/1001/15 podłoże: beton m 44 KNR 403/1012/2 Zaprawianie bruzd o szerokości do 50 mm m 45 KNR 508/210/4 przewód YDY 3x1,5 mm2 277 m 46 KNR 508/210/4 przewód YDY 4x1,5 mm2 160 m 47 KNR 508/210/4 przewód YDY 3x2,5 mm2 586 m 48 KNR 508/502/9 Przygotowanie podłoża pod oprawy oświetleniowe przykręcane, mocowanie w betonie na 2 kołkach kotwiących 111 kpl 49 KNR 508/504/3 podłączeniem, oprawy świetlówkowe PO 118 PC 20 szt

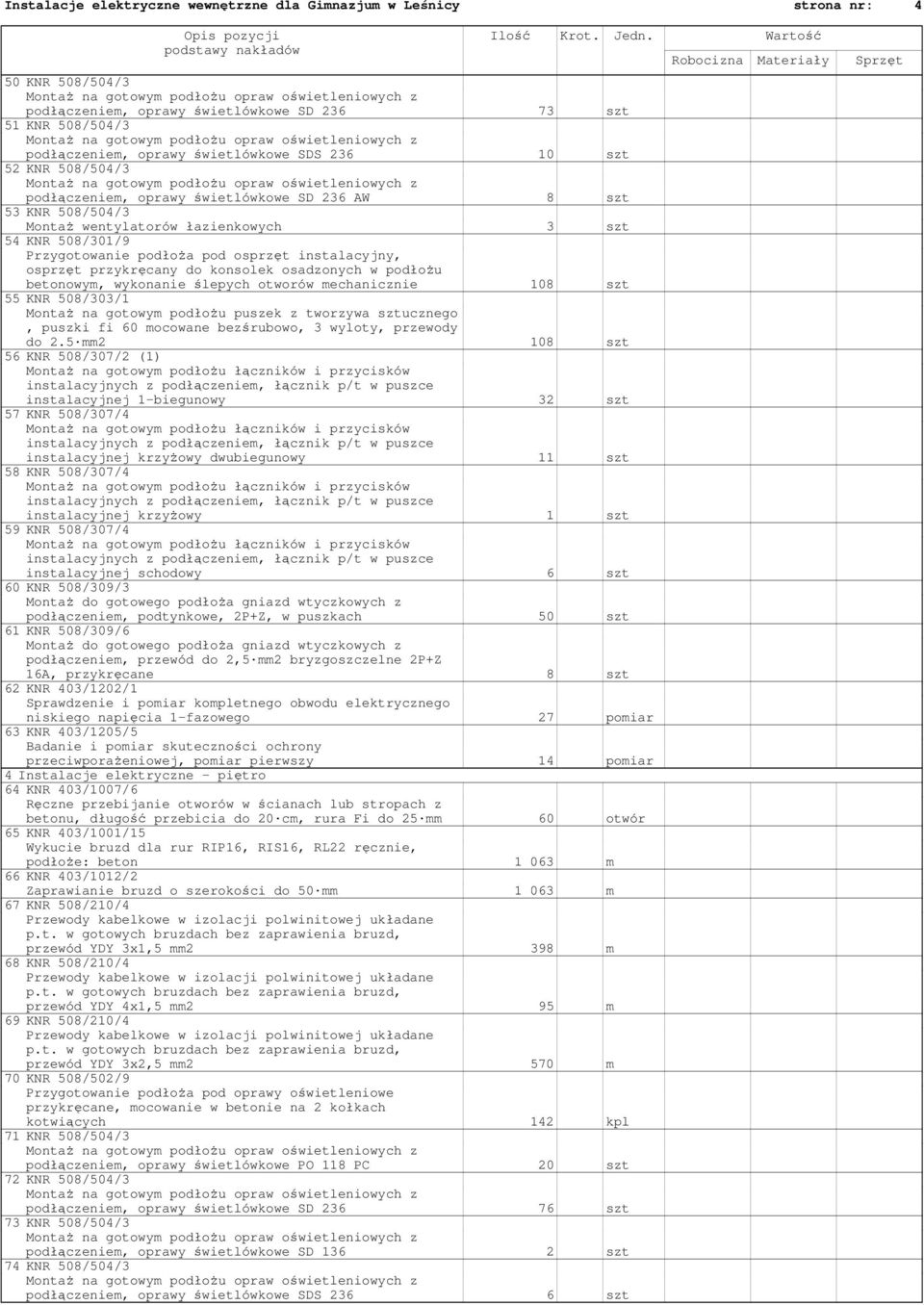

4 Instalacje elektryczne wewnętrzne dla Gimnazjum w Leśnicy strona nr: 4 50 KNR 508/504/3 podłączeniem, oprawy świetlówkowe SD szt 51 KNR 508/504/3 podłączeniem, oprawy świetlówkowe SDS szt 52 KNR 508/504/3 podłączeniem, oprawy świetlówkowe SD 236 AW 8 szt 53 KNR 508/504/3 Montaż wentylatorów łazienkowych 3 szt 54 KNR 508/301/9 Przygotowanie podłoża pod osprzęt instalacyjny, osprzęt przykręcany do konsolek osadzonych w podłożu betonowym, wykonanie ślepych otworów mechanicznie 108 szt 55 KNR 508/303/1 Montaż na gotowym podłożu puszek z tworzywa sztucznego, puszki fi 60 mocowane bezśrubowo, 3 wyloty, przewody do 2.5 mm2 108 szt 56 KNR 508/307/2 (1) instalacyjnej 1-biegunowy 32 szt 57 KNR 508/307/4 instalacyjnej krzyżowy dwubiegunowy 11 szt 58 KNR 508/307/4 instalacyjnej krzyżowy 1 szt 59 KNR 508/307/4 instalacyjnej schodowy 6 szt 60 KNR 508/309/3 podłączeniem, podtynkowe, 2P+Z, w puszkach 50 szt 61 KNR 508/309/6 podłączeniem, przewód do 2,5 mm2 bryzgoszczelne 2P+Z 16A, przykręcane 8 szt 62 KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 1-fazowego 27 pomiar 63 KNR 403/1205/5 Badanie i pomiar skuteczności ochrony przeciwporażeniowej, pomiar pierwszy 14 pomiar 4 Instalacje elektryczne - piętro 64 KNR 403/1007/6 betonu, długość przebicia do 20 cm, rura Fi do 25 mm 60 otwór 65 KNR 403/1001/15 podłoże: beton m 66 KNR 403/1012/2 Zaprawianie bruzd o szerokości do 50 mm m 67 KNR 508/210/4 przewód YDY 3x1,5 mm2 398 m 68 KNR 508/210/4 przewód YDY 4x1,5 mm2 95 m 69 KNR 508/210/4 przewód YDY 3x2,5 mm2 570 m 70 KNR 508/502/9 Przygotowanie podłoża pod oprawy oświetleniowe przykręcane, mocowanie w betonie na 2 kołkach kotwiących 142 kpl 71 KNR 508/504/3 podłączeniem, oprawy świetlówkowe PO 118 PC 20 szt 72 KNR 508/504/3 podłączeniem, oprawy świetlówkowe SD szt 73 KNR 508/504/3 podłączeniem, oprawy świetlówkowe SD szt 74 KNR 508/504/3 podłączeniem, oprawy świetlówkowe SDS szt

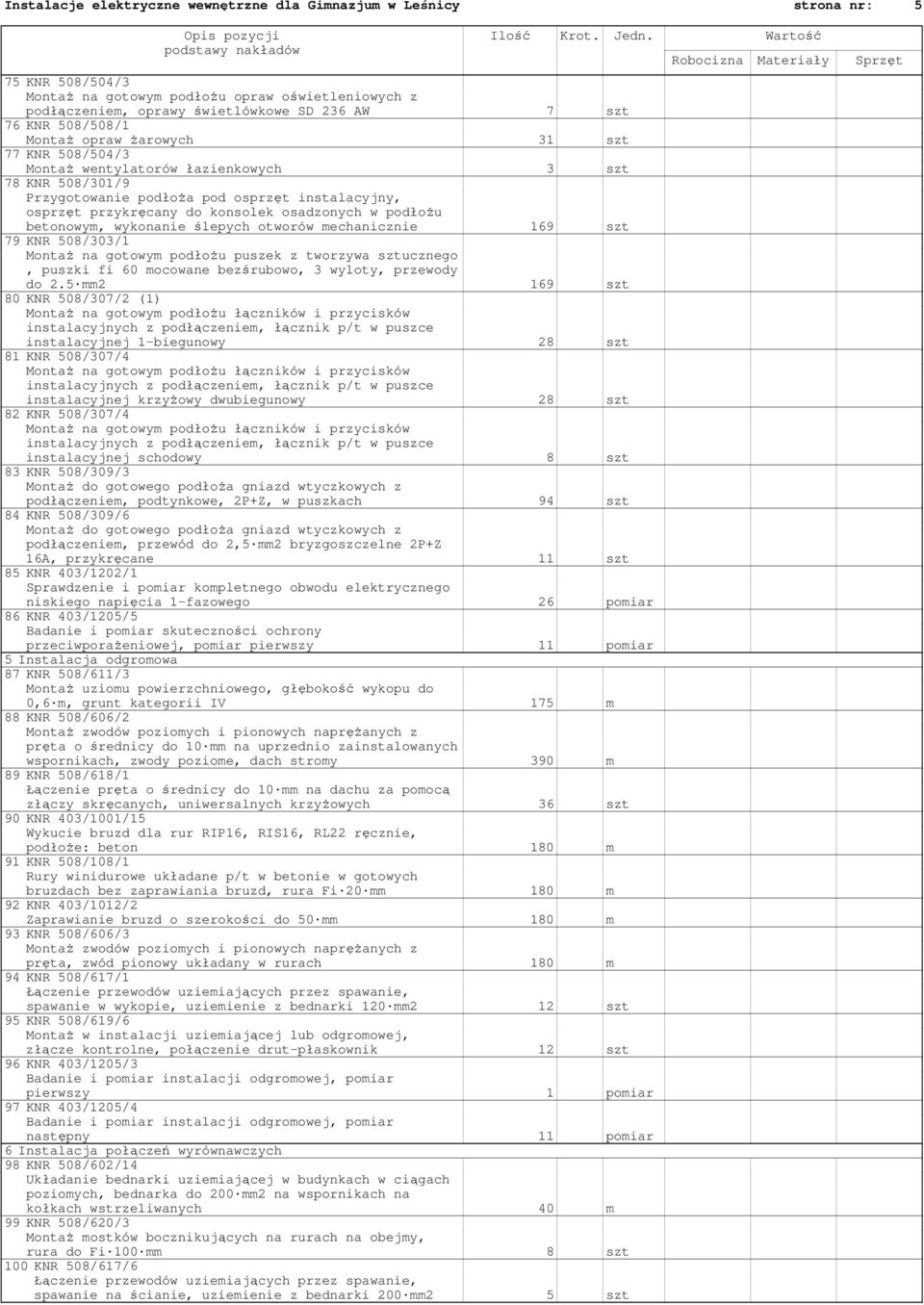

5 Instalacje elektryczne wewnętrzne dla Gimnazjum w Leśnicy strona nr: 5 75 KNR 508/504/3 podłączeniem, oprawy świetlówkowe SD 236 AW 7 szt 76 KNR 508/508/1 Montaż opraw żarowych 31 szt 77 KNR 508/504/3 Montaż wentylatorów łazienkowych 3 szt 78 KNR 508/301/9 Przygotowanie podłoża pod osprzęt instalacyjny, osprzęt przykręcany do konsolek osadzonych w podłożu betonowym, wykonanie ślepych otworów mechanicznie 169 szt 79 KNR 508/303/1 Montaż na gotowym podłożu puszek z tworzywa sztucznego, puszki fi 60 mocowane bezśrubowo, 3 wyloty, przewody do 2.5 mm2 169 szt 80 KNR 508/307/2 (1) instalacyjnej 1-biegunowy 28 szt 81 KNR 508/307/4 instalacyjnej krzyżowy dwubiegunowy 28 szt 82 KNR 508/307/4 instalacyjnej schodowy 8 szt 83 KNR 508/309/3 podłączeniem, podtynkowe, 2P+Z, w puszkach 94 szt 84 KNR 508/309/6 podłączeniem, przewód do 2,5 mm2 bryzgoszczelne 2P+Z 16A, przykręcane 11 szt 85 KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia 1-fazowego 26 pomiar 86 KNR 403/1205/5 Badanie i pomiar skuteczności ochrony przeciwporażeniowej, pomiar pierwszy 11 pomiar 5 Instalacja odgromowa 87 KNR 508/611/3 Montaż uziomu powierzchniowego, głębokość wykopu do 0,6 m, grunt kategorii IV 175 m 88 KNR 508/606/2 Montaż zwodów poziomych i pionowych naprężanych z pręta o średnicy do 10 mm na uprzednio zainstalowanych wspornikach, zwody poziome, dach stromy 390 m 89 KNR 508/618/1 Łączenie pręta o średnicy do 10 mm na dachu za pomocą złączy skręcanych, uniwersalnych krzyżowych 36 szt 90 KNR 403/1001/15 podłoże: beton 180 m 91 KNR 508/108/1 Rury winidurowe układane p/t w betonie w gotowych bruzdach bez zaprawiania bruzd, rura Fi 20 mm 180 m 92 KNR 403/1012/2 Zaprawianie bruzd o szerokości do 50 mm 180 m 93 KNR 508/606/3 Montaż zwodów poziomych i pionowych naprężanych z pręta, zwód pionowy układany w rurach 180 m 94 KNR 508/617/1 Łączenie przewodów uziemiających przez spawanie, spawanie w wykopie, uziemienie z bednarki 120 mm2 12 szt 95 KNR 508/619/6 Montaż w instalacji uziemiającej lub odgromowej, złącze kontrolne, połączenie drut-płaskownik 12 szt 96 KNR 403/1205/3 Badanie i pomiar instalacji odgromowej, pomiar pierwszy 1 pomiar 97 KNR 403/1205/4 Badanie i pomiar instalacji odgromowej, pomiar następny 11 pomiar 6 Instalacja połączeń wyrównawczych 98 KNR 508/602/14 Układanie bednarki uziemiającej w budynkach w ciągach poziomych, bednarka do 200 mm2 na wspornikach na kołkach wstrzeliwanych 40 m 99 KNR 508/620/3 Montaż mostków bocznikujących na rurach na obejmy, rura do Fi 100 mm 8 szt 100 KNR 508/617/6 Łączenie przewodów uziemiających przez spawanie, spawanie na ścianie, uziemienie z bednarki 200 mm2 5 szt

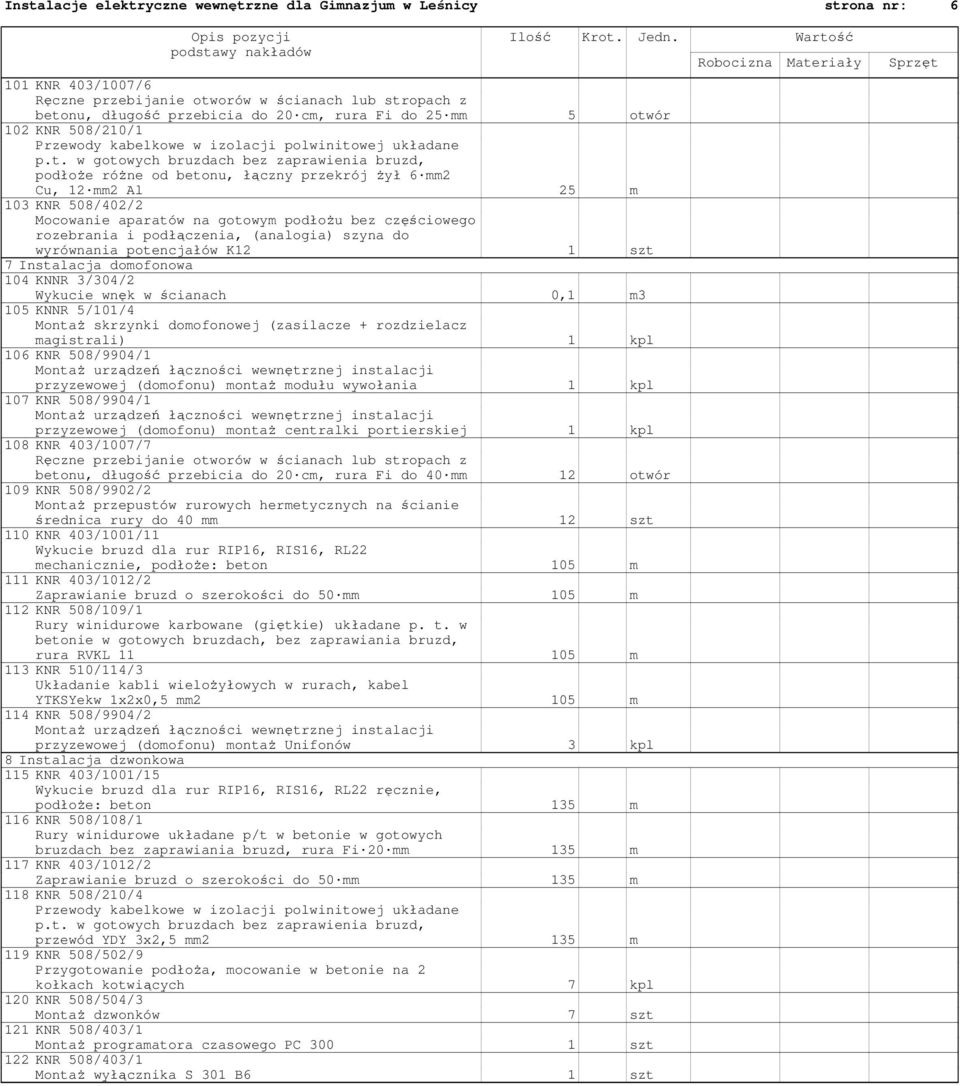

6 Instalacje elektryczne wewnętrzne dla Gimnazjum w Leśnicy strona nr: KNR 403/1007/6 betonu, długość przebicia do 20 cm, rura Fi do 25 mm 5 otwór 102 KNR 508/210/1 podłoże różne od betonu, łączny przekrój żył 6 mm2 Cu, 12 mm2 Al 25 m 103 KNR 508/402/2 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, (analogia) szyna do wyrównania potencjałów K12 1 szt 7 Instalacja domofonowa 104 KNNR 3/304/2 Wykucie wnęk w ścianach 0,1 m3 105 KNNR 5/101/4 Montaż skrzynki domofonowej (zasilacze + rozdzielacz magistrali) 1 kpl 106 KNR 508/9904/1 Montaż urządzeń łączności wewnętrznej instalacji przyzewowej (domofonu) montaż modułu wywołania 1 kpl 107 KNR 508/9904/1 Montaż urządzeń łączności wewnętrznej instalacji przyzewowej (domofonu) montaż centralki portierskiej 1 kpl 108 KNR 403/1007/7 betonu, długość przebicia do 20 cm, rura Fi do 40 mm 12 otwór 109 KNR 508/9902/2 Montaż przepustów rurowych hermetycznych na ścianie średnica rury do 40 mm 12 szt 110 KNR 403/1001/11 Wykucie bruzd dla rur RIP16, RIS16, RL22 mechanicznie, podłoże: beton 105 m 111 KNR 403/1012/2 Zaprawianie bruzd o szerokości do 50 mm 105 m 112 KNR 508/109/1 Rury winidurowe karbowane (giętkie) układane p. t. w betonie w gotowych bruzdach, bez zaprawiania bruzd, rura RVKL m 113 KNR 510/114/3 Układanie kabli wielożyłowych w rurach, kabel YTKSYekw 1x2x0,5 mm2 105 m 114 KNR 508/9904/2 Montaż urządzeń łączności wewnętrznej instalacji przyzewowej (domofonu) montaż Unifonów 3 kpl 8 Instalacja dzwonkowa 115 KNR 403/1001/15 podłoże: beton 135 m 116 KNR 508/108/1 Rury winidurowe układane p/t w betonie w gotowych bruzdach bez zaprawiania bruzd, rura Fi 20 mm 135 m 117 KNR 403/1012/2 Zaprawianie bruzd o szerokości do 50 mm 135 m 118 KNR 508/210/4 przewód YDY 3x2,5 mm2 135 m 119 KNR 508/502/9 Przygotowanie podłoża, mocowanie w betonie na 2 kołkach kotwiących 7 kpl 120 KNR 508/504/3 Montaż dzwonków 7 szt 121 KNR 508/403/1 Montaż programatora czasowego PC szt 122 KNR 508/403/1 Montaż wyłącznika S 301 B6 1 szt

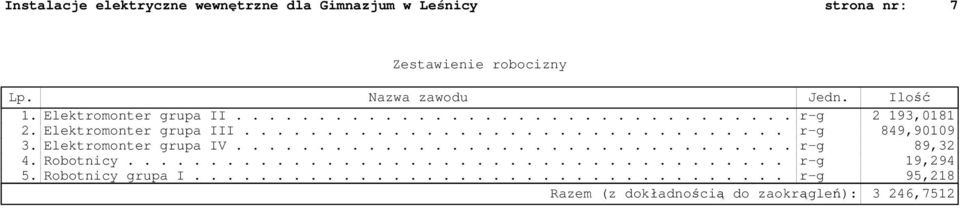

7 Instalacje elektryczne wewnętrzne dla Gimnazjum w Leśnicy strona nr: 7 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Elektromonter grupa II r-g 2 193, Elektromonter grupa III r-g 849, Elektromonter grupa IV r-g 89,32 4. Robotnicy r-g 19, Robotnicy grupa I r-g 95,218 Razem (z dokładnością do zaokrągleń): 3 246,7512

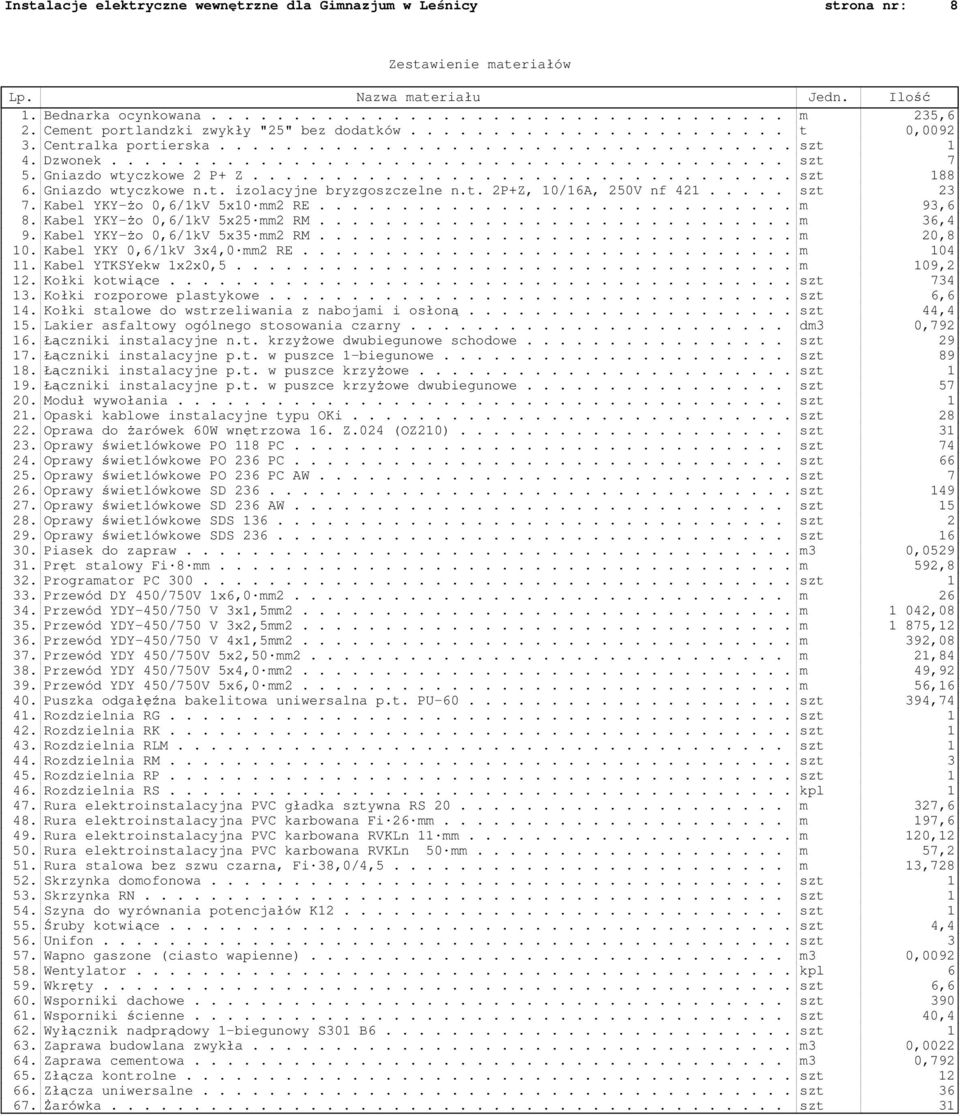

8 Instalacje elektryczne wewnętrzne dla Gimnazjum w Leśnicy strona nr: 8 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Bednarka ocynkowana m 235,6 2. Cement portlandzki zwykły "25" bez dodatków t 0, Centralka portierska szt 1 4. Dzwonek szt 7 5. Gniazdo wtyczkowe 2 P+ Z szt Gniazdo wtyczkowe n.t. izolacyjne bryzgoszczelne n.t. 2P+Z, 10/16A, 250V nf szt Kabel YKY-żo 0,6/1kV 5x10 mm2 RE m 93,6 8. Kabel YKY-żo 0,6/1kV 5x25 mm2 RM m 36,4 9. Kabel YKY-żo 0,6/1kV 5x35 mm2 RM m 20,8 10. Kabel YKY 0,6/1kV 3x4,0 mm2 RE m Kabel YTKSYekw 1x2x0, m 109,2 12. Kołki kotwiące szt Kołki rozporowe plastykowe szt 6,6 14. Kołki stalowe do wstrzeliwania z nabojami i osłoną szt 44,4 15. Lakier asfaltowy ogólnego stosowania czarny dm3 0, Łączniki instalacyjne n.t. krzyżowe dwubiegunowe schodowe szt Łączniki instalacyjne p.t. w puszce 1-biegunowe szt Łączniki instalacyjne p.t. w puszce krzyżowe szt Łączniki instalacyjne p.t. w puszce krzyżowe dwubiegunowe szt Moduł wywołania szt Opaski kablowe instalacyjne typu OKi szt Oprawa do żarówek 60W wnętrzowa 16. Z.024 (OZ210) szt Oprawy świetlówkowe PO 118 PC szt Oprawy świetlówkowe PO 236 PC szt Oprawy świetlówkowe PO 236 PC AW szt Oprawy świetlówkowe SD szt Oprawy świetlówkowe SD 236 AW szt Oprawy świetlówkowe SDS szt Oprawy świetlówkowe SDS szt Piasek do zapraw m3 0, Pręt stalowy Fi 8 mm m 592,8 32. Programator PC szt Przewód DY 450/750V 1x6,0 mm m Przewód YDY-450/750 V 3x1,5mm m 1 042, Przewód YDY-450/750 V 3x2,5mm m 1 875, Przewód YDY-450/750 V 4x1,5mm m 392, Przewód YDY 450/750V 5x2,50 mm m 21, Przewód YDY 450/750V 5x4,0 mm m 49, Przewód YDY 450/750V 5x6,0 mm m 56, Puszka odgałęźna bakelitowa uniwersalna p.t. PU szt 394, Rozdzielnia RG szt Rozdzielnia RK szt Rozdzielnia RLM szt Rozdzielnia RM szt Rozdzielnia RP szt Rozdzielnia RS kpl Rura elektroinstalacyjna PVC gładka sztywna RS m 327,6 48. Rura elektroinstalacyjna PVC karbowana Fi 26 mm m 197,6 49. Rura elektroinstalacyjna PVC karbowana RVKLn 11 mm m 120, Rura elektroinstalacyjna PVC karbowana RVKLn 50 mm m 57,2 51. Rura stalowa bez szwu czarna, Fi 38,0/4, m 13, Skrzynka domofonowa szt Skrzynka RN szt Szyna do wyrównania potencjałów K szt Śruby kotwiące szt 4,4 56. Unifon szt Wapno gaszone (ciasto wapienne) m3 0, Wentylator kpl Wkręty szt 6,6 60. Wsporniki dachowe szt Wsporniki ścienne szt 40,4 62. Wyłącznik nadprądowy 1-biegunowy S301 B szt Zaprawa budowlana zwykła m3 0, Zaprawa cementowa m3 0, Złącza kontrolne szt Złącza uniwersalne szt Żarówka szt 31

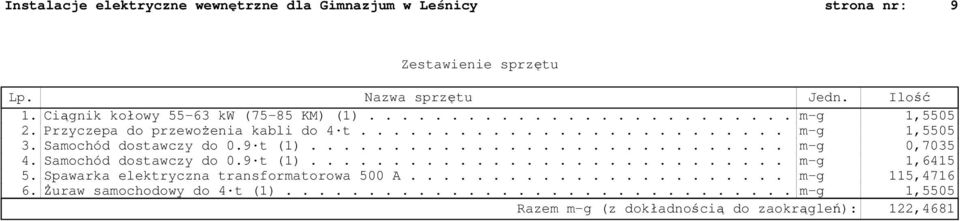

9 Instalacje elektryczne wewnętrzne dla Gimnazjum w Leśnicy strona nr: 9 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Ciągnik kołowy kw (75-85 KM) (1) m-g 1, Przyczepa do przewożenia kabli do 4 t m-g 1, Samochód dostawczy do 0.9 t (1) m-g 0, Samochód dostawczy do 0.9 t (1) m-g 1, Spawarka elektryczna transformatorowa 500 A m-g 115, Żuraw samochodowy do 4 t (1) m-g 1,5505 Razem m-g (z dokładnością do zaokrągleń): 122,4681
