1 Instytut Informatyki Uniwersytetu Śląskiego 15 listopada 2008
2 Funckja plot Funkcja plot3 Wizualizacja funkcji jednej zmiennej Do wizualizacji funkcji jednej zmiennej w programie MATLAB wykorzystywana jest funkcja plot Dodatkowo do wizualizacji trójwymiarowych wykresów liniowych dostępna jest fukcja plot3
3 Funckja plot Funkcja plot3 Funkcja plot Podstawowa składnia ma następującą postać: plot(y) plot(x1,y1,[linespec],...) plot(..., PropertyName,PropertyValue,...) gdzie: plot(y) - tworzy wykres w którym zmienna jest równa indeksowi w wektorze Y, Y jest wektorem wartości funkcji, plot(x1,y1,[linespec],...) - tworzy wykres na podstawie wektorów X i Y na podstawie par (Xn,Yn), LineSpec specyfikuje wygląd generowanej linii, plot(..., PropertyName,PropertyValue,...) - pozwala na ustawienie dodatkowych parametrów wykresu.
![plot(x1,y1,[linespec],.](/docs-images/50/17939360/images/page_3.jpg "..) - tworzy wykres na podstawie wektorów X i Y na podstawie par (Xn,Yn), LineSpec specyfikuje wygląd generowanej linii, plot(.")

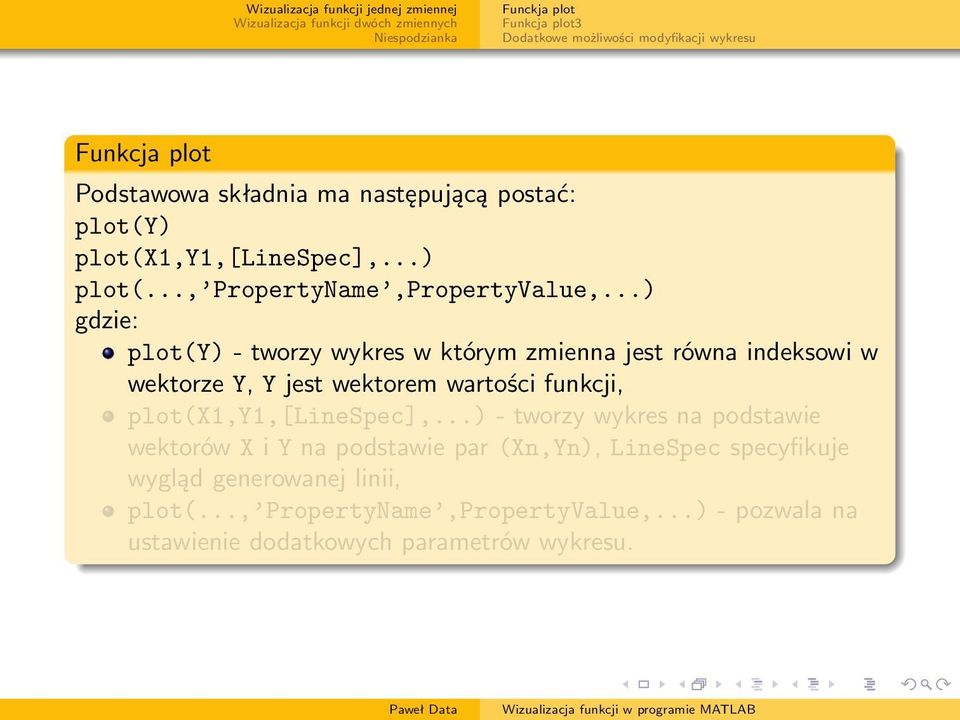

4 Funckja plot Funkcja plot3 Funkcja plot Podstawowa składnia ma następującą postać: plot(y) plot(x1,y1,[linespec],...) plot(..., PropertyName,PropertyValue,...) gdzie: plot(y) - tworzy wykres w którym zmienna jest równa indeksowi w wektorze Y, Y jest wektorem wartości funkcji, plot(x1,y1,[linespec],...) - tworzy wykres na podstawie wektorów X i Y na podstawie par (Xn,Yn), LineSpec specyfikuje wygląd generowanej linii, plot(..., PropertyName,PropertyValue,...) - pozwala na ustawienie dodatkowych parametrów wykresu.
![plot(x1,y1,[linespec],.](/docs-images/50/17939360/images/page_4.jpg "..) - tworzy wykres na podstawie wektorów X i Y na podstawie par (Xn,Yn), LineSpec specyfikuje wygląd generowanej linii, plot(.")
5 Funckja plot Funkcja plot3 Funkcja plot Podstawowa składnia ma następującą postać: plot(y) plot(x1,y1,[linespec],...) plot(..., PropertyName,PropertyValue,...) gdzie: plot(y) - tworzy wykres w którym zmienna jest równa indeksowi w wektorze Y, Y jest wektorem wartości funkcji, plot(x1,y1,[linespec],...) - tworzy wykres na podstawie wektorów X i Y na podstawie par (Xn,Yn), LineSpec specyfikuje wygląd generowanej linii, plot(..., PropertyName,PropertyValue,...) - pozwala na ustawienie dodatkowych parametrów wykresu.
![plot(x1,y1,[linespec],.](/docs-images/50/17939360/images/page_5.jpg "..) - tworzy wykres na podstawie wektorów X i Y na podstawie par (Xn,Yn), LineSpec specyfikuje wygląd generowanej linii, plot(.")

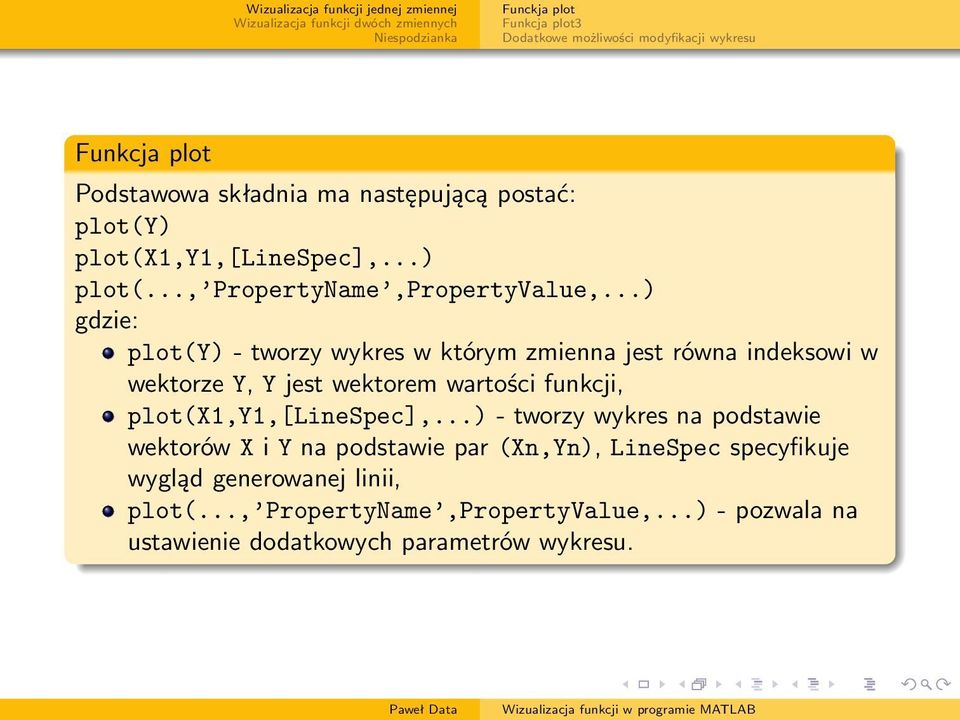

6 Funckja plot Funkcja plot3 Funkcja plot Podstawowa składnia ma następującą postać: plot(y) plot(x1,y1,[linespec],...) plot(..., PropertyName,PropertyValue,...) gdzie: plot(y) - tworzy wykres w którym zmienna jest równa indeksowi w wektorze Y, Y jest wektorem wartości funkcji, plot(x1,y1,[linespec],...) - tworzy wykres na podstawie wektorów X i Y na podstawie par (Xn,Yn), LineSpec specyfikuje wygląd generowanej linii, plot(..., PropertyName,PropertyValue,...) - pozwala na ustawienie dodatkowych parametrów wykresu.
![plot(x1,y1,[linespec],.](/docs-images/50/17939360/images/page_6.jpg "..) - tworzy wykres na podstawie wektorów X i Y na podstawie par (Xn,Yn), LineSpec specyfikuje wygląd generowanej linii, plot(.")
7 Funckja plot Funkcja plot3 Przykład wykorzystania funkcji plot Przykład pokazuje kod potrzebny do wygenerowania funkcji jednej zmiennej f (x) = sin(x 1) x x = 0.5:0.1:20; %Dziedzina funkcji y = sin(x-1)./x +0.18; %Przeciwdziedzina funkcji plot(x,y, --rx, LineWidth,2,... MarkerEdgeColor, b,... MarkerSize,5) %Generowanie wykresu Dodatkowo ustawione zostało kilka innych atrybutów modyfikujących wygląd wykresu: --rs - definiuje wygląd linii i znaczników, -- oznacza linię przerywaną, r oznacza kolor czerwony dla linii, x wygląd znacznika ustawion na znak x, LineWidth - grubość linii, MarkerEdgeColor - kolor znacznikia ramki znacznika, w tym przypadku niebieski (b), MarkerSize - rozmiar znacznika.
8 Funckja plot Funkcja plot3 Wygenerowany wykres

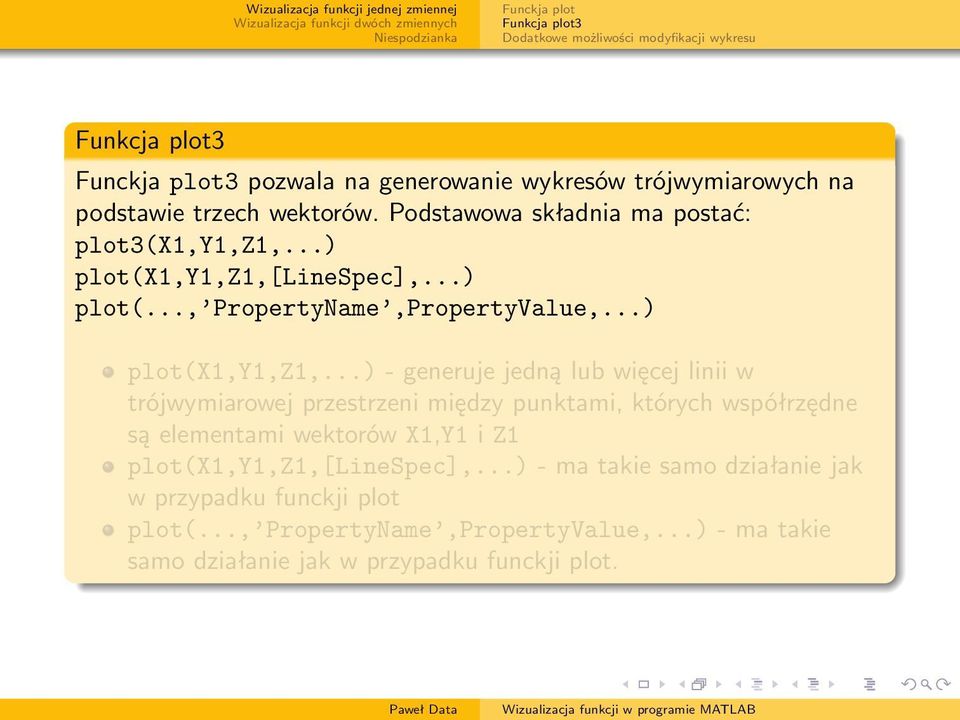

9 Funckja plot Funkcja plot3 Funkcja plot3 Funckja plot3 pozwala na generowanie wykresów trójwymiarowych na podstawie trzech wektorów. Podstawowa składnia ma postać: plot3(x1,y1,z1,...) plot(x1,y1,z1,[linespec],...) plot(..., PropertyName,PropertyValue,...) plot(x1,y1,z1,...) - generuje jedną lub więcej linii w trójwymiarowej przestrzeni między punktami, których współrzędne są elementami wektorów X1,Y1 i Z1 plot(x1,y1,z1,[linespec],...) - ma takie samo działanie jak w przypadku funckji plot plot(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku funckji plot.
![linespec],...) plot(..., PropertyName,PropertyValue,...) plot(x1,y1,z1,.](/docs-images/50/17939360/images/page_9.jpg "..) - generuje jedną lub więcej linii w trójwymiarowej przestrzeni między punktami, których współrzędne są elementami wektorów X1,Y1 i Z1")

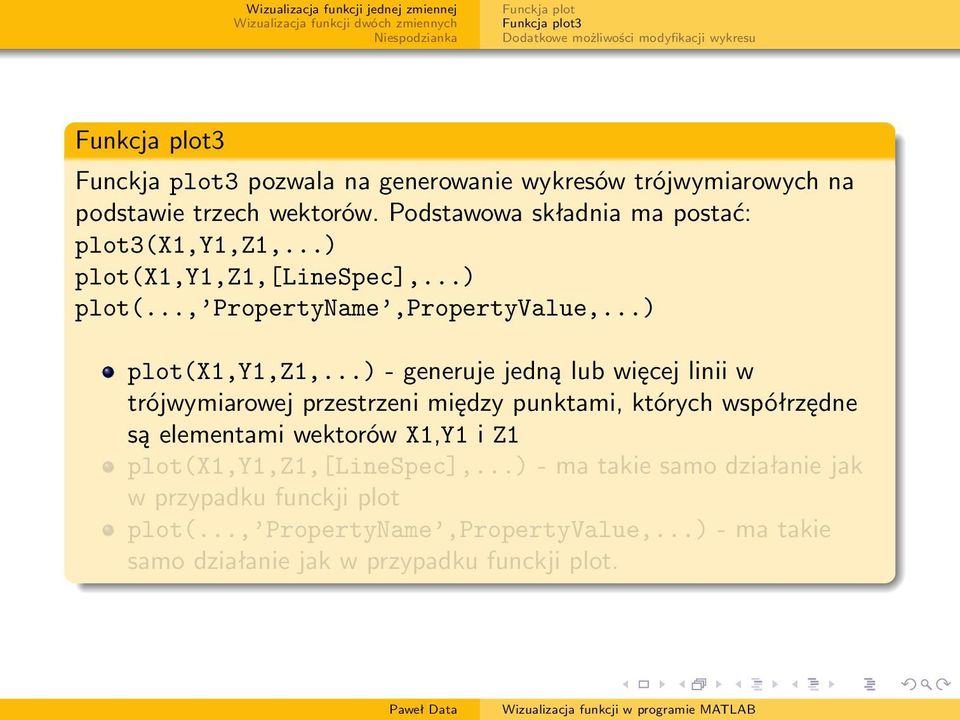

10 Funckja plot Funkcja plot3 Funkcja plot3 Funckja plot3 pozwala na generowanie wykresów trójwymiarowych na podstawie trzech wektorów. Podstawowa składnia ma postać: plot3(x1,y1,z1,...) plot(x1,y1,z1,[linespec],...) plot(..., PropertyName,PropertyValue,...) plot(x1,y1,z1,...) - generuje jedną lub więcej linii w trójwymiarowej przestrzeni między punktami, których współrzędne są elementami wektorów X1,Y1 i Z1 plot(x1,y1,z1,[linespec],...) - ma takie samo działanie jak w przypadku funckji plot plot(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku funckji plot.
![linespec],...) plot(..., PropertyName,PropertyValue,...) plot(x1,y1,z1,.](/docs-images/50/17939360/images/page_10.jpg "..) - generuje jedną lub więcej linii w trójwymiarowej przestrzeni między punktami, których współrzędne są elementami wektorów X1,Y1 i Z1")
11 Funckja plot Funkcja plot3 Funkcja plot3 Funckja plot3 pozwala na generowanie wykresów trójwymiarowych na podstawie trzech wektorów. Podstawowa składnia ma postać: plot3(x1,y1,z1,...) plot(x1,y1,z1,[linespec],...) plot(..., PropertyName,PropertyValue,...) plot(x1,y1,z1,...) - generuje jedną lub więcej linii w trójwymiarowej przestrzeni między punktami, których współrzędne są elementami wektorów X1,Y1 i Z1 plot(x1,y1,z1,[linespec],...) - ma takie samo działanie jak w przypadku funckji plot plot(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku funckji plot.
![linespec],...) plot(..., PropertyName,PropertyValue,...) plot(x1,y1,z1,.](/docs-images/50/17939360/images/page_11.jpg "..) - generuje jedną lub więcej linii w trójwymiarowej przestrzeni między punktami, których współrzędne są elementami wektorów X1,Y1 i Z1")

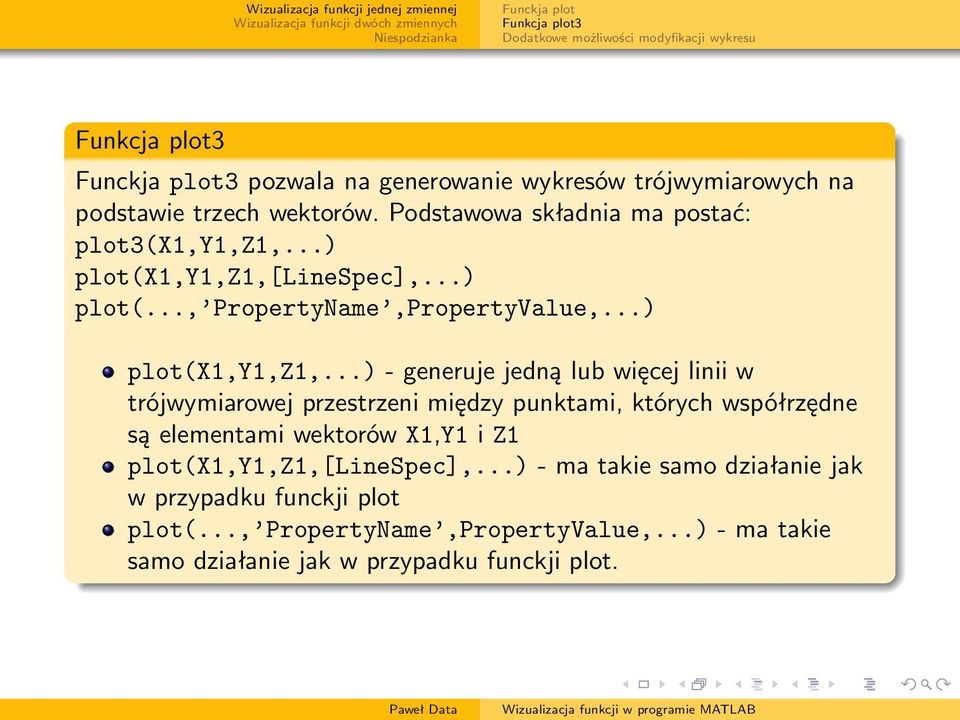

12 Funckja plot Funkcja plot3 Funkcja plot3 Funckja plot3 pozwala na generowanie wykresów trójwymiarowych na podstawie trzech wektorów. Podstawowa składnia ma postać: plot3(x1,y1,z1,...) plot(x1,y1,z1,[linespec],...) plot(..., PropertyName,PropertyValue,...) plot(x1,y1,z1,...) - generuje jedną lub więcej linii w trójwymiarowej przestrzeni między punktami, których współrzędne są elementami wektorów X1,Y1 i Z1 plot(x1,y1,z1,[linespec],...) - ma takie samo działanie jak w przypadku funckji plot plot(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku funckji plot.
![linespec],...) plot(..., PropertyName,PropertyValue,...) plot(x1,y1,z1,.](/docs-images/50/17939360/images/page_12.jpg "..) - generuje jedną lub więcej linii w trójwymiarowej przestrzeni między punktami, których współrzędne są elementami wektorów X1,Y1 i Z1")
13 Funckja plot Funkcja plot3 Przykład wykorzystania funkcji plot3 t = 0:pi/50:10*pi; plot3(sin(t),cos(t),t) grid on axis square Dodatkowo ustawione zostało kilka innych właściwości modyfikujących wygląd wykresu: grid on - włącza siatkę, axis square - zmienia proporcję siatki tak aby tworzyła kwadrat.
14 Funckja plot Funkcja plot3 Wygenerowany wykres
15 Funckja plot Funkcja plot3 Wygląd wykresów można zmodyfikować zmieniając jedną lub więcej z podanych niżej opcji: grid - generowanie siatki, legend - tworzenie legendy dla wykresu, LineSpec - definicja wyglądu linii, title - dodaje tytuł do wykresu, xlabel,ylabel,zlabel - dodają podpisy do osi wykresu.
16 Funckja plot Funkcja plot3 Wygląd wykresów można zmodyfikować zmieniając jedną lub więcej z podanych niżej opcji: grid - generowanie siatki, legend - tworzenie legendy dla wykresu, LineSpec - definicja wyglądu linii, title - dodaje tytuł do wykresu, xlabel,ylabel,zlabel - dodają podpisy do osi wykresu.
17 Funckja plot Funkcja plot3 Wygląd wykresów można zmodyfikować zmieniając jedną lub więcej z podanych niżej opcji: grid - generowanie siatki, legend - tworzenie legendy dla wykresu, LineSpec - definicja wyglądu linii, title - dodaje tytuł do wykresu, xlabel,ylabel,zlabel - dodają podpisy do osi wykresu.
18 Funckja plot Funkcja plot3 Wygląd wykresów można zmodyfikować zmieniając jedną lub więcej z podanych niżej opcji: grid - generowanie siatki, legend - tworzenie legendy dla wykresu, LineSpec - definicja wyglądu linii, title - dodaje tytuł do wykresu, xlabel,ylabel,zlabel - dodają podpisy do osi wykresu.

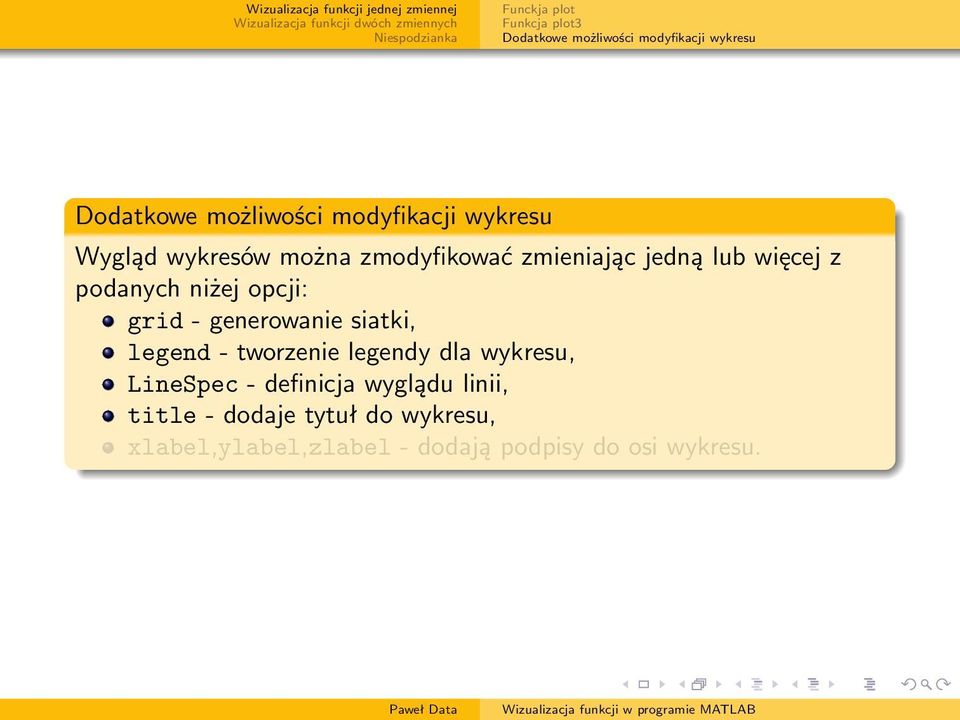

19 Funckja plot Funkcja plot3 Wygląd wykresów można zmodyfikować zmieniając jedną lub więcej z podanych niżej opcji: grid - generowanie siatki, legend - tworzenie legendy dla wykresu, LineSpec - definicja wyglądu linii, title - dodaje tytuł do wykresu, xlabel,ylabel,zlabel - dodają podpisy do osi wykresu.

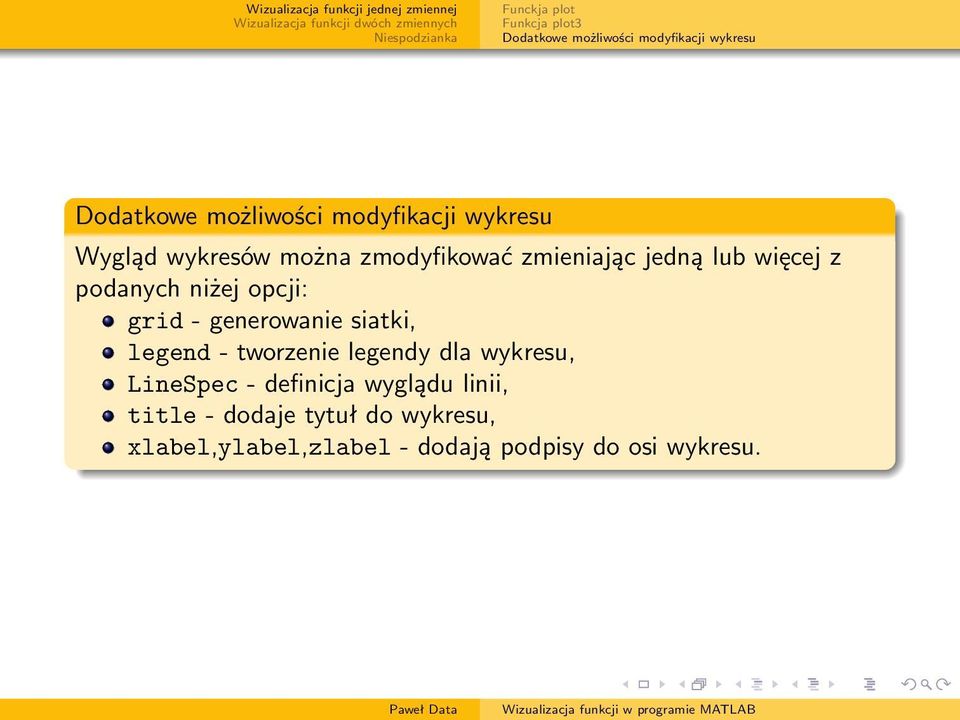

20 Funckja plot Funkcja plot3 Wygląd wykresów można zmodyfikować zmieniając jedną lub więcej z podanych niżej opcji: grid - generowanie siatki, legend - tworzenie legendy dla wykresu, LineSpec - definicja wyglądu linii, title - dodaje tytuł do wykresu, xlabel,ylabel,zlabel - dodają podpisy do osi wykresu.
21 Funckja plot Funkcja plot3 grid grid on - dodaje siatkę do wykresu, grid off - usuwa siatkę z wykresu, grid - dodaje/usuwa siatkę.
22 Funckja plot Funkcja plot3 grid grid on - dodaje siatkę do wykresu, grid off - usuwa siatkę z wykresu, grid - dodaje/usuwa siatkę. legend legend( opis1, opis2,...,pozycja) - dodaje do wykresu legendę. pozycja - przyjmuje jedną z 6 wartości -1,0,1,2,3,4, gdzie: -1 - ustawienie legendy poza wykresem po prawej stronie, 0 - wewnątrz wykresu, automatycznie, 1 - prawy górny róg wykresu, 2 - lewy górny róg wykresu, 3 - lewy dolny róg wykresu, 4 - prawy dolny róg wykresu.
23 Funckja plot Funkcja plot3 LineSpec Składnia tego wyrażenia ma postać: [wygląd linii][kolor linii][wygląd znacznika] np: --gd gdzie: wygląd linii - może przyjąć jedną z wartości - - linia ciągła (domyślnie), -- - linia przerywana, : - linia kropkowana, -. - na zmianę kropka-linia. kolor linii - r: kolor czerwony, g: zielony, b: niebieski, k: czarny, w: biały..., wygląd znacznika - +: znak +, x: znak x, *: gwiazdka,.: punkt, o: kółko, s: kwadrat, d: rąb...
24 Funckja plot Funkcja plot3 title title( tytuł ) - dodaje w górnej części wykresu podpis o treści tytul.
25 Funckja plot Funkcja plot3 title title( tytuł ) - dodaje w górnej części wykresu podpis o treści tytul. xlabel, ylabel, zlabel xlabel( opis ) - daje opis do osi x wykresu, ylabel( opis ) - daje opis do osi y wykresu, zlabel( opis ) - daje opis do osi z wykresu.
26 Do wizualizacji funkcji dwóch zmiennych w programie MATLAB wykorzystywane są dwie funkcje: 1 mesh - generuje wykres w przestrzeni trójwymiarowej w postaci siatki, 2 surf - generuje wykres w przestrzeni trójwymiarowej w postaci płaszczyzny.
27 Do wizualizacji funkcji dwóch zmiennych w programie MATLAB wykorzystywane są dwie funkcje: 1 mesh - generuje wykres w przestrzeni trójwymiarowej w postaci siatki, 2 surf - generuje wykres w przestrzeni trójwymiarowej w postaci płaszczyzny.
28 Do wizualizacji funkcji dwóch zmiennych w programie MATLAB wykorzystywane są dwie funkcje: 1 mesh - generuje wykres w przestrzeni trójwymiarowej w postaci siatki, 2 surf - generuje wykres w przestrzeni trójwymiarowej w postaci płaszczyzny.
29 Podstawowa składania funkcji mesh ma następującą postać: mesh(x,y,z) mesh(z) mesh(..., PropertyName,PropertyValue,...) meshc(...) gdzie: mesh(x,y,z) - tworzy wykres siatkowy na podstawie wektorów X i Y oraz macierzy Z, mesh(z) - tworzy wykres siatkowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, mesh(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, meshc(...) - tworzy wykres siatkowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
30 Podstawowa składania funkcji mesh ma następującą postać: mesh(x,y,z) mesh(z) mesh(..., PropertyName,PropertyValue,...) meshc(...) gdzie: mesh(x,y,z) - tworzy wykres siatkowy na podstawie wektorów X i Y oraz macierzy Z, mesh(z) - tworzy wykres siatkowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, mesh(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, meshc(...) - tworzy wykres siatkowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
31 Podstawowa składania funkcji mesh ma następującą postać: mesh(x,y,z) mesh(z) mesh(..., PropertyName,PropertyValue,...) meshc(...) gdzie: mesh(x,y,z) - tworzy wykres siatkowy na podstawie wektorów X i Y oraz macierzy Z, mesh(z) - tworzy wykres siatkowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, mesh(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, meshc(...) - tworzy wykres siatkowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
32 Podstawowa składania funkcji mesh ma następującą postać: mesh(x,y,z) mesh(z) mesh(..., PropertyName,PropertyValue,...) meshc(...) gdzie: mesh(x,y,z) - tworzy wykres siatkowy na podstawie wektorów X i Y oraz macierzy Z, mesh(z) - tworzy wykres siatkowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, mesh(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, meshc(...) - tworzy wykres siatkowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
33 Podstawowa składania funkcji mesh ma następującą postać: mesh(x,y,z) mesh(z) mesh(..., PropertyName,PropertyValue,...) meshc(...) gdzie: mesh(x,y,z) - tworzy wykres siatkowy na podstawie wektorów X i Y oraz macierzy Z, mesh(z) - tworzy wykres siatkowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, mesh(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, meshc(...) - tworzy wykres siatkowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
34 Przykład użycia funkcji mesh Poniższy kod generuje wykres funkcji f (x 1, x 2 ) = x1 2 + x 2 2: x1=0:0.1:4; %Dziedzina dla zmiennej x1 x2=0:0.1:5; %Dziedzina dla zmiennej x2 [x1g,x2g]=meshgrid(x1,x2); %Tworzenie wektorów punktów %siatki y=x1g.^2+x2g.^2; %Przeciwdziedzina funkcji mesh(x1g,x2g,y); %Generowanie wykresu
35 Wygenerowany wykres dla funkcji mesh
36 Wygenerowany wykres dla funkcji meshc
37 Funkcje ezmesh i ezmeshc Funkcje ezmesh i ezmeshc ułatwiają w dużym stopniu generowanie wykresów siatkowych. Jedyną rzeczą jaką należy zrobić jest podanie w postaci łańcucha znaków lub obiektu reprezentującego funkcję, która ma być wygenerowana. Dodatkowo można określić zakresy zmiennych. Składnia dla funkcji ezmesh ma następującą postać (dla funkcji ezmeshc jest identyczna): ezmesh(fun) ezmesh(fun,domain) gdzie: fun - obiekt lub łańcuch znaków reprezentujący funkcję, domain - jest wektorem czteroelementowym [xmin, xmax, ymin, ymax] lub dwuelementowym [min, max].
38 Funkcje ezmesh i ezmeshc Funkcje ezmesh i ezmeshc ułatwiają w dużym stopniu generowanie wykresów siatkowych. Jedyną rzeczą jaką należy zrobić jest podanie w postaci łańcucha znaków lub obiektu reprezentującego funkcję, która ma być wygenerowana. Dodatkowo można określić zakresy zmiennych. Składnia dla funkcji ezmesh ma następującą postać (dla funkcji ezmeshc jest identyczna): ezmesh(fun) ezmesh(fun,domain) gdzie: fun - obiekt lub łańcuch znaków reprezentujący funkcję, domain - jest wektorem czteroelementowym [xmin, xmax, ymin, ymax] lub dwuelementowym [min, max].
39 Funkcje ezmesh i ezmeshc Funkcje ezmesh i ezmeshc ułatwiają w dużym stopniu generowanie wykresów siatkowych. Jedyną rzeczą jaką należy zrobić jest podanie w postaci łańcucha znaków lub obiektu reprezentującego funkcję, która ma być wygenerowana. Dodatkowo można określić zakresy zmiennych. Składnia dla funkcji ezmesh ma następującą postać (dla funkcji ezmeshc jest identyczna): ezmesh(fun) ezmesh(fun,domain) gdzie: fun - obiekt lub łańcuch znaków reprezentujący funkcję, domain - jest wektorem czteroelementowym [xmin, xmax, ymin, ymax] lub dwuelementowym [min, max].
40 Przykład wykorzystania funkcji ezmesh Poniższy kod generuje wykres dla dwuwymiarowej funkcji Rastrigina w postaci f (x 1, x 2 ) = x x (cos(2πx 1) + cos(2πx 2 )): fh 200+x1.^2+x2.^2-10*... (cos(2*pi.*x1)+cos(2*pi.*x2)); ezmeshc(fh,[-1,1]); Wersja z przekazywaniem łańcucha znaków: ezmeshc( 200+x1^2+x2^2-10*(cos(2*pi*x1)+cos(2*pi*x2))...,[-1,1]);
41 Wygenerowany wykres dla funkcji ezmesh
42 Wygenerowany wykres dla funkcji ezmeshc
43 Podstawowa składania funkcji mesh ma następującą postać: surf(x,y,z) surf(z) surf(..., PropertyName,PropertyValue,...) surfc(...) gdzie: surf(x,y,z) - tworzy wykres płaszczyznowy na podstawie wektorów X i Y oraz macierzy Z, surf(z) - tworzy wykres płaszczyznowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, surf(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, surfc(...) - tworzy wykres płaszczyznowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
44 Podstawowa składania funkcji mesh ma następującą postać: surf(x,y,z) surf(z) surf(..., PropertyName,PropertyValue,...) surfc(...) gdzie: surf(x,y,z) - tworzy wykres płaszczyznowy na podstawie wektorów X i Y oraz macierzy Z, surf(z) - tworzy wykres płaszczyznowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, surf(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, surfc(...) - tworzy wykres płaszczyznowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
45 Podstawowa składania funkcji mesh ma następującą postać: surf(x,y,z) surf(z) surf(..., PropertyName,PropertyValue,...) surfc(...) gdzie: surf(x,y,z) - tworzy wykres płaszczyznowy na podstawie wektorów X i Y oraz macierzy Z, surf(z) - tworzy wykres płaszczyznowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, surf(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, surfc(...) - tworzy wykres płaszczyznowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
46 Podstawowa składania funkcji mesh ma następującą postać: surf(x,y,z) surf(z) surf(..., PropertyName,PropertyValue,...) surfc(...) gdzie: surf(x,y,z) - tworzy wykres płaszczyznowy na podstawie wektorów X i Y oraz macierzy Z, surf(z) - tworzy wykres płaszczyznowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, surf(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, surfc(...) - tworzy wykres płaszczyznowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
47 Podstawowa składania funkcji mesh ma następującą postać: surf(x,y,z) surf(z) surf(..., PropertyName,PropertyValue,...) surfc(...) gdzie: surf(x,y,z) - tworzy wykres płaszczyznowy na podstawie wektorów X i Y oraz macierzy Z, surf(z) - tworzy wykres płaszczyznowy na podstawie macierzy Z, wektor X=1:n a wektor Y=1:m, surf(..., PropertyName,PropertyValue,...) - ma takie samo działanie jak w przypadku poprzednich funkcji, surfc(...) - tworzy wykres płaszczyznowy i dodatkowo wyrysowuje obrys krawędzi pod wykresem.
48 Przykład użycia funkcji surf Poniższy kod generuje wykres funkcji f (x 1, x 2 ) = x1 2 + x 2 2: x1=0:0.1:4; %Dziedzina dla zmiennej x1 x2=0:0.1:5; %Dziedzina dla zmiennej x2 [x1g,x2g]=meshgrid(x1,x2); %Tworzenie wektorów punktów %siatki y=x1g.^2+x2g.^2; %Przeciwdziedzina funkcji surf(x1g,x2g,y); %Generowanie wykresu
49 Wygenerowany wykres dla funkcji surf
50 Wygenerowany wykres dla funkcji surfc
51 Funkcje ezsurf i ezsurfc Podobnie jak w przypadku funkcji mesh dla funkcji surf również istnieją funkcje ułatwiające ezsurf i ezsurfc. Ich działanie jest identyczne w stosunku do funkcji ezmesh i ezmeshc: ezsurf(fun) ezsurf(fun,domain) gdzie: fun - obiekt lub łańcuch znaków reprezentujący funkcję, domain - jest wektorem cztero elementowym [xmin, xmax, ymin, ymax] lub dwuelementowym [min, max].
52 Funkcje ezsurf i ezsurfc Podobnie jak w przypadku funkcji mesh dla funkcji surf również istnieją funkcje ułatwiające ezsurf i ezsurfc. Ich działanie jest identyczne w stosunku do funkcji ezmesh i ezmeshc: ezsurf(fun) ezsurf(fun,domain) gdzie: fun - obiekt lub łańcuch znaków reprezentujący funkcję, domain - jest wektorem cztero elementowym [xmin, xmax, ymin, ymax] lub dwuelementowym [min, max].
53 Funkcje ezsurf i ezsurfc Podobnie jak w przypadku funkcji mesh dla funkcji surf również istnieją funkcje ułatwiające ezsurf i ezsurfc. Ich działanie jest identyczne w stosunku do funkcji ezmesh i ezmeshc: ezsurf(fun) ezsurf(fun,domain) gdzie: fun - obiekt lub łańcuch znaków reprezentujący funkcję, domain - jest wektorem cztero elementowym [xmin, xmax, ymin, ymax] lub dwuelementowym [min, max].
54 Przykład wykorzystania funkcji ezsurf Poniższy kod generuje wykres dla dwuwymiarowej funkcji Griewanka w postaci f (x 1, x 2 ) = x 2 1 +x 2 2 x1 x cos( 1 ). cos( 2 ): fh (x1.^2+x2.^2)/ cos(x1./1)*cos(x2./2)-1; ezsurf(fh,[-50,50]); Wersja z przekazywaniem łańcucha znaków: ezsurf( (x1^2+x2^2)/4000-cos(x1/1)*cos(x2/2)+1...,[-50,50]);
55 Wygenerowany wykres dla funkcji ezsurf
56 Wygenerowany wykres dla funkcji ezsurfc
57 Wykres można dodatkowo modyfikować za pomocą: colormap - zmiana kolorystyki wykresu, view - zmiana konta ustawienia wykresu.
58 Wykres można dodatkowo modyfikować za pomocą: colormap - zmiana kolorystyki wykresu, view - zmiana konta ustawienia wykresu.
59 Wykres można dodatkowo modyfikować za pomocą: colormap - zmiana kolorystyki wykresu, view - zmiana konta ustawienia wykresu.
60 colormap colormap(map) - ustawia mapę kolorwów na map. map może przyjąć jedną z wartości podanych poniżej:
61 view view([x,y,z]) - ustawia punkt odniesienia na podstawie koordynatów x, y i z. view(az,el) - az: azymut, el: podniesienie:
62 Wszyscy myśleli, że nie żyje...
63 Wszyscy myśleli, że nie żyje... Uważali, że zaginął w wirtualnym świecie...
64 Wszyscy myśleli, że nie żyje... Uważali, że zaginął w wirtualnym świecie... Oto przed państwem: niepowtarzalny, najlepszy, niezapomniany...
65 Wszyscy myśleli, że nie żyje... Uważali, że zaginął w wirtualnym świecie... Oto przed państwem: niepowtarzalny, najlepszy, niezapomniany... CAMERAMAN!!!!!!!
66 Dziękuję za uwagę
