1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. E04G 1/06 ( ) E04G 1/14 ( ) E04G 7/30 ( ) E04G 7/20 ( ) (54) Zespół rusztowania budowlanego (43) Zgłoszenie ogłoszono: BUP 19/10 (73) Uprawniony z prawa ochronnego: SZTOBRYN ZENON, Zabrze, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 07/11 (72) Twórca(y) wzoru użytkowego: ZENON SZTOBRYN, Zabrze, PL PL Y1

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest zespół ramowego rusztowania budowlanego opartego na ziemi oraz kotwionego do ścian budynku, umożliwiającego prowadzenie prac na wysokości, zwłaszcza prac budowlanych. Znany jest ze zgłoszenia PL W zespół rusztowania budowlanego umożliwiający prace murarskie ścienne, składający się z rurowych ram, których wysokość określa poszczególne poziomy kondygnacyjne i wyznacza położenie podestów roboczych łączących poszczególne ramy, zaś poszczególne ramy zakładane są jedna na drugiej i łączone skośnymi stężeniami stabilizującymi położenie poszczególnych pionów ram oraz przęsłami poziomymi pełniącymi również funkcję poręczy bezpieczeństwa. Ogólnie zespoły rusztowań budowlanych różnią się szczegółami konstrukcyjnymi charakterystycznymi dla danego zespołu, a zmierzającymi do łatwości budowy, lekkości poszczególnych zespołów oraz pewności ruchowej i bezpieczeństwa załóg roboczych. Zespół rusztowania budowlanego według wzoru, będący ulepszeniem rusztowania według zgłoszenia W , ma kielichy osadcze modułowych ram nasunięte i zagniecione na końcach słupów przez poprzeczne pierścieniowe wyoblenia oraz od strony otwartej kielich ma poprzeczne pierścieniowe wyoblenia wymiarowo kształtujące osadcze gniazda ramy. Takie mocowanie i ukształtowanie gniazda kielicha osadczego znacząco poprawia stabilność i pewność osadzenia. Podesty robocze i komunikacyjne mają na długości od strony dolnej poprzeczne korytkowe belki o obłym zewnętrznym kształcie mocowane do wzdłużnych boków ramy otwarciem od strony dolnej. Belki te zabezpieczają perforowane płyty podestu przed odkształcaniem się i rozginaniem wzdłużnych boków ramy podestu oraz umożliwiają bezpieczny montaż podestu górnego z poziomu podestu dolnego. Ponadto otwory osadcze skrajnych okuć podestów mają brzegi wyoblone od strony montażowej oraz kołowo wyoblone jest otoczenie otworów, co znacząco ułatwia osadzanie podestów na czopach poprzeczek ramy. Podesty komunikacyjne zespołu rusztowania o długości większej od długości standardowych, ułatwiające komunikację międzypoziomową, wykonane są z aluminium. Wysięgnikowe konsole dla poszerzania kondygnacji roboczych o szerokość pojedynczego lub podwójnego podestu względnie przesuwania pionowej osi rusztowania dla kształtowania uskoków dyktowanych nieregularnym ukształtowaniem lica budynku mają podobnie jak w znanym rusztowaniu kształt trójkąta prostokątnego, którego pozioma przyprostokątna podestowa ma długość odpowiednią do szerokości pojedynczego lub podwójnego podestu i zakończona jest pionowym rurowym bolcem, a wsunięta przyprostokątna pionowa jest równoległa do słupów ram i ma poprzeczny wysięgnik zakończony znanym zaciskowym półzłączem, zaś przeciwprostokątna od strony ramy jest zakończona oporowym gniazdem. Konsole mocowane są półzłączem do słupów ram od strony poszerzania i oparte oporowym gniazdem na słupie ramy, przy czym konsole o szerokości podwójnego podestu mają dodatkową zastrzałową podporę z jednej strony zakończoną osadczym bolcem zaś z drugiej strony zaciskowym złączem, przy czym podpora bolcem osadzona jest w końcowym rurowym bolcu konsoli i zaciskana półzłączem na pionowym słupie ram. Ponadto w miejscach przejścia pod rusztowaniem montowane są segmentowe daszki utworzone z podestów osadzanych na wysięgnikowo ukośnie usytuowanych belkach z czopami osadczymi podestów, a belki te zakończone są z jednej strony ukośnym czopem o kącie odpowiednim do żądanego pochylenia daszka, którym belka jest osadzana w pionowych słupach ram, a przeciwległym końcem poprzez łącznik stężeniowy mocowana jest do słupa ramy od strony lica budynku. Zespół rusztowania budowlanego według wzoru przedstawiony jest na załączonym rysunku, którego fig. 1 przedstawia przykładowy zespół rusztowania w widoku perspektywicznym, fig. 2 ramę w widoku z boku z uwidocznionym dolnym fragmentem słupów pionowych, fig. 3 podest roboczy w widoku z góry fig. 4 poprzeczny przekrój belki wzmacniającej podest, fig. 5 poprzeczny przekrój A-A zaznaczony na fig. 3 okucia pomostu w miejscu otworu osadczego pomostu, fig. 6 konsolę poszerzającą jednokrotną w widoku z boku, fig. 7 konsolę poszerzającą podwójną w widoku z boku, fig. 8 belkę konsoli podwójnej, fig. 9 fragment rusztowania z daszkiem przejścia, a fig. 10 belkę daszka. Zespół rusztowania budowlanego składający się z prostokątnych modułowych rurowych ram 1, których pionowe słupy 1a połączone są górną podestową poprzeczką 2 o prostokątnym przekroju poprzecznym i z czopami 2a, a która określa położenie roboczego podestu 3 i poziomu kondygnacyjnego, ma kielichy osadcze 4 modułowych ram 1 nasunięte i zagniecione na końcach słupów 1a przez poprzeczne pierścieniowe wyoblenia 5 oraz od strony otwartej kielich ma poprzeczne pierścieniowe

3 PL Y1 3 wyoblenia 5a wymiarowo kształtujące osadcze gniazda słupów 1a ramy 1. Takie mocowanie i ukształtowanie gniazda kielicha osadczego znacząco poprawia stabilność i pewność osadzenia ram. Robocze podesty 3 i komunikacyjne 3a mają na długości od strony dolnej poprzeczne korytkowe belki 6 o obłym zewnętrznym kształcie mocowane do wzdłużnych boków ramy podestów 3 i 3a otwarciem od strony dolnej. Belki te zabezpieczają perforowane płyty podestu 3 przed odkształcaniem się i rozginaniem wzdłużnych boków ramy podestu oraz umożliwiają bezpieczny montaż podestu górnego z poziomu podestu dolnego. Ponadto osadcze otwory 7 skrajnych okuć podestów 3 mają brzegi wyoblone od strony montażowej oraz mają kołowe przetłoczenie 8 otoczenia otworów 7, co znacząco ułatwia osadzanie podestów 3 na czopach 2a poprzeczek 2 ramy 1. Komunikacyjne podesty 3a zespołu rusztowania o długości większej od długości standardowych, ułatwiające komunikację międzypoziomową, wykonane są z aluminium. Zespół rusztowania ma wysięgnikowe konsole 10 dla poszerzania kondygnacji roboczych o szerokość pojedynczego lub podwójnego podestu 3 względnie przesuwania pionowej osi rusztowania dla kształtowania uskoków dyktowanych nieregularnym ukształtowaniem lica budynku, które podobnie jak w znanym rusztowaniu, mają kształt trójkąta prostokątnego, którego pozioma przyprostokątna 11 podestowa ma długość odpowiednią do szerokości pojedynczego lub podwójnego podestu 3 i zakończona jest pionowym rurowym bolcem 12, a wsunięta pionowa przyprostokątna 13 jest równoległa do słupów 1a ram 1 i ma poprzeczny wysięgnik 14 zakończony znanym zaciskowym półzłączem 15, zaś przeciwprostokątna 16 od strony ramy 1 jest zakończona oporowym gniazdem 17. Konsole 10 mocowane są półzłączem 15 do słupów 1a ram 1 od strony poszerzania i oparte oporowym gniazdem 17 na słupie 1a ramy 1, przy czym konsole 10 o szerokości podwójnego podestu 3 mają dodatkową zastrzałową podporę 18 z jednej strony zakończoną osadczym bolcem 19, zaś z drugiej strony zaciskowym półzłączem 15, przy czym podpora 18 bolcem 19 osadzona jest w końcowym rurowym bolcu 12 konsoli 10 i zaciskana półzłączem 15 na pionowym słupie 1a ramy 1. Ponadto w miejscach przejścia pod rusztowaniem ma segmentowe daszki 20 utworzone z podestów 3 osadzanych na wysięgnikowo ukośnie usytuowanych belkach 21 z osadczymi czopami 2a jak dla podestów 3, a belki te zakończone są z jednej strony ukośnym czopem 22 o kącie odpowiednim do żądanego pochylenia daszka, którym belka 21 jest osadzana w pionowych słupach 1a, a przeciwległym końcem mocowana jest do słupa 1a od strony lica budynku stężeniowym łącznikiem 23. Zastrzeżenia ochronne 1. Zespół rusztowania budowlanego składający się z rurowych ram, których wysokość określa poszczególne poziomy kondygnacyjne i wyznacza położenie podestów roboczych łączących poszczególne ramy, zaś poszczególne ramy zakładane są jedna na drugiej i łączone skośnymi stężeniami stabilizującymi położenie poszczególnych pionów ram oraz przęsłami poziomymi, znamienny tym, że kielichy osadcze (4) modułowych ram (1) nasunięte i zagniecione na końcach słupów (1a) przez poprzeczne pierścieniowe wyoblenia (5) oraz od strony otwartej kielich ma poprzeczne pierścieniowe wyoblenia (5a) wymiarowo kształtujące osadcze gniazda słupów (1a) ramy (1), a robocze podesty (3) i komunikacyjne podesty (3a) mają na długości od strony dolnej poprzeczne korytkowe belki (6) o obłym zewnętrznym kształcie mocowane do wzdłużnych boków ramy podestów (3 i 3a) otwarciem od strony dolnej, a otwory (7) skrajnych okuć podestów (3) mają brzegi wyoblone od strony montażowej oraz mają kołowe przetłoczenie (8) otoczenia otworów (7). 2. Zespół rusztowania według zastrz. 1, znamienny tym, że ma wysięgnikowe konsole (10) w kształcie trójkąta prostokątnego, którego pozioma przyprostokątna (11) podestowa ma długość odpowiednią do szerokości podestu (3) i zakończona jest pionowym rurowym bolcem (12), a wsunięta pionowa przyprostokątna (13) jest równoległa do słupów (1a) ram (1) i ma poprzeczny wysięgnik (14) zakończony znanym zaciskowym półzłączem (15), zaś przeciwprostokątna (16) od strony ramy (1) jest zakończona oporowym gniazdem (17). 3. Zespół rusztowania według zastrz. 1, znamienny tym, że wysięgnikowe konsole (10) o szerokości podwójnego podestu (3) mają dodatkową zastrzałową podporę (18) z jednej strony zakończoną osadczym bolcem (19), zaś z drugiej strony zaciskowym półzłączem (15), przy czym podpora (18) bolcem (19) osadzona jest w końcowym rurowym bolcu (12) konsoli (10) i zaciskana półzłączem (15) na pionowym słupie (1a) ramy (1).

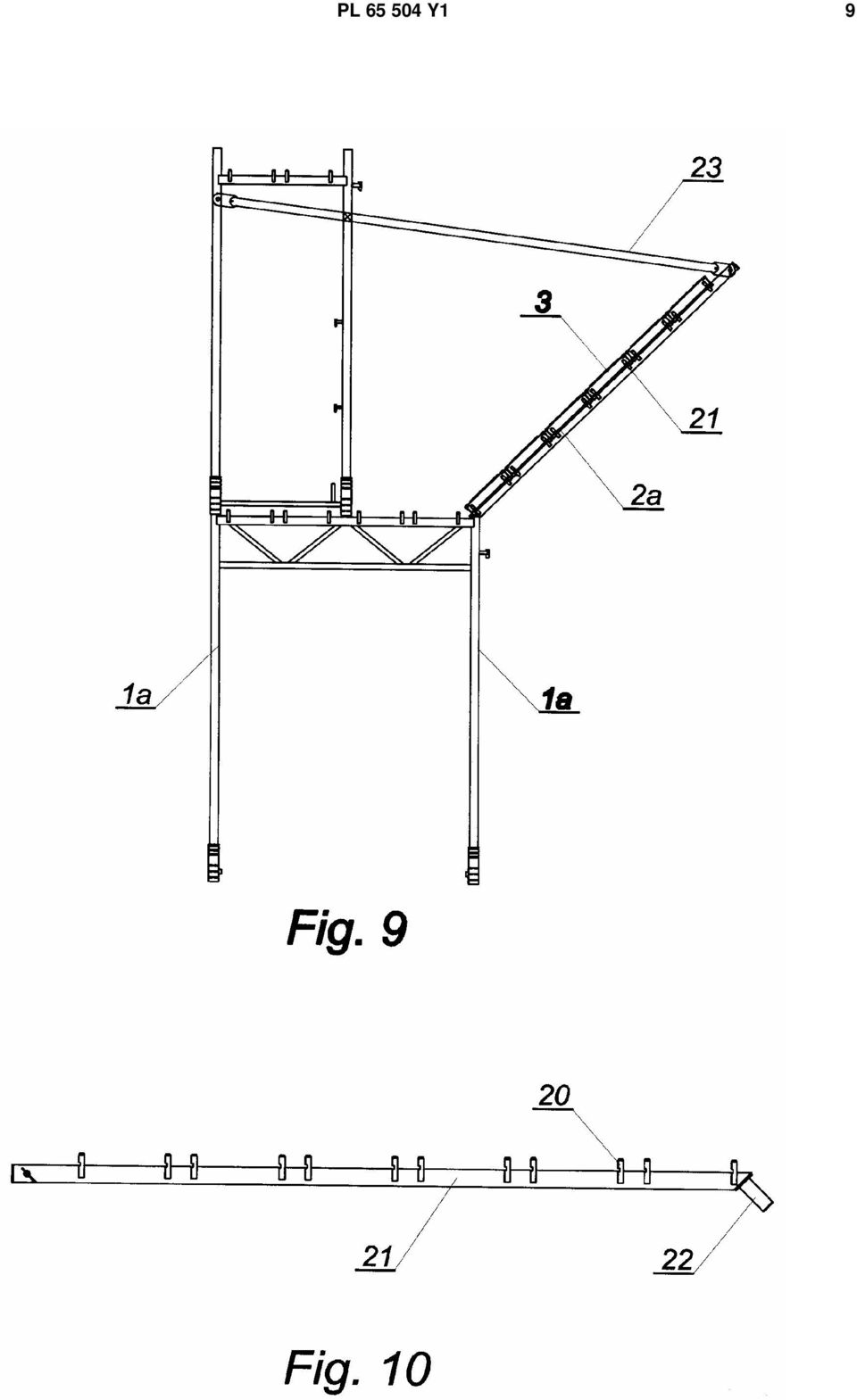

4 4 PL Y1 4. Zespół rusztowania według zastrz. 1, znamienny tym, że w miejscach przejścia pod rusztowaniem ma segmentowe daszki (20) utworzone z podestów (3) osadzanych na wysięgnikowo ukośnie usytuowanych belkach (21) z osadczymi czopami (2a) jak dla podestów (3), a belki te zakończone są z jednej strony ukośnym czopem (22) o kącie odpowiednim do żądanego pochylenia daszka, którym belka (21) jest osadzana w pionowych słupach (1a), a przeciwległym końcem mocowana jest do słupa (1a) od strony lica budynku. Rysunki

5 PL Y1 5

6 6 PL Y1

7 PL Y1 7

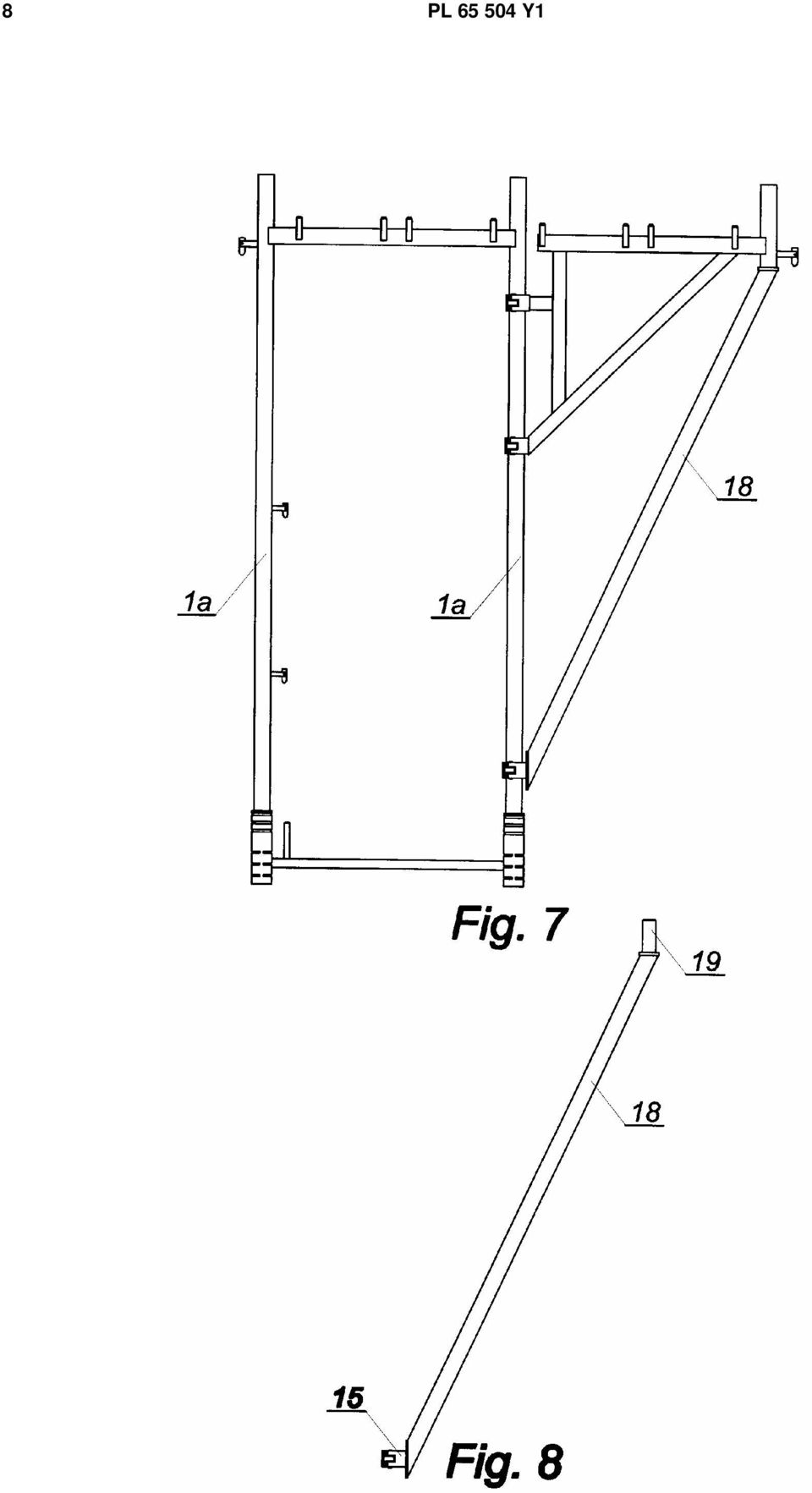

8 8 PL Y1

9 PL Y1 9

10 10 PL Y1 Departament Wydawnictw UP RP
