1 PL Y1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. E04B 1/24 ( ) E04B 1/342 ( ) (54) Rama nośna hali stalowej jednonawowej (43) Zgłoszenie ogłoszono: BUP 04/12 (73) Uprawniony z prawa ochronnego: IZOHALE SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Gdańsk, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 08/14 (72) Twórca(y) wzoru użytkowego: BARBARA MUZYCZUK-BROŻEK, Gdańsk, PL MARIUSZ BROŻEK, Gdańsk, PL TOMASZ WISZNIEWSKI, Gdańsk, PL

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest rama nośna hali stalowej jednonawowej, najkorzystniej o rozpiętości 9 m, 12 m, 15 m, 18 m o podstawowym module 6 m w obszarze I, II, III strefy śniegowej i I, II strefy wiatrowej, posadowionej bezpośrednio na stopach fundamentowych posadowionych poniżej poziomu przymarzania. W aktualnym stanie techniki najczęściej w ustrojach konstrukcyjnych, ramy nośne wykonywane są z profili walcowanych lub spawanych z blachownic. Przykładem może być rozwiązanie wzoru użytkowego o nazwie Konstrukcja szkieletowa hali zarejestrowana pod numerem Ru 61439, przeznaczona do wznoszenia obiektów budowlanych, składająca się ze słupów, rygli, fundamentu i łączników, w której podstawowe elementy konstrukcyjne, to jest słupy, rygle, elementy ścienne i elementy dachowe stanowią profile zetowe mające w przekroju poprzecznym kształt zbliżony do litery Z. Słupy i rygle składają się z dwóch profili zetowych połączonych ze sobą przewiązką zaś elementy ścienne i elementy dachowe stanowią pojedynczy profil zetowy, a ponadto konstrukcja jest wyposażona w stężenia poziome i stężenia ukośne. Istotą wzoru użytkowego jest konstrukcja ramy nośnej hali stalowej jednonawowej, której połączeniowe górne węzły B przy słupach i wiązarze ramy zbudowane są z połączonych ze sobą prostopadle blach potrójnych łączących w zwartą konstrukcję rygle ścienne i rygle dachowe. Mocowanie słupów w fundamencie następuje poprzez połączeniowe dolne węzły A podstaw, z których każda podstawa zawiera blachę czołową, z którą prostopadle połączone są wzdłużne dwie blachy i jedna poprzeczna blacha, uzyskując montażowy kształt dolnego węzła A jako dwuteownika złączonego śrubowo z poszczególnymi słupami. Główną zaletą rozwiązania według wzoru użytkowego jest możliwość montażu konstrukcji z pojedynczych niewielkich gabarytowo elementów na placu budowy, bądź też po wcześniejszej półprefabrykacji w zakładzie montowania ram nośnych z gotowych trzech elementów, to jest słupy-wiązar- -słup. Ze względu na niewielką ilość profili potrzebnych do wzniesienia ram - 6 kształtów, do minimum zmniejszono różnorodność blach węzłowych, przewiązek, łączników, śrub. Wszystkie połączenia zaprojektowano jako skręcane za pomocą śrub M12 i M16 w kl. 8.8, gdzie nie występują połączenia sprężane. Ekonomiczność przedmiotowego rozwiązania zwiększono poprzez zróżnicowane grubości ścianek profili w zależności od stref obciążeń śniegiem i wiatrem panujących w planowanej lokalizacji hali. Zastosowano niezależnie od rozpiętości, wysokości, strefy obciążeń, stały rozstaw gałęzi w elementach, co umożliwia zastosowanie przewiązek, blach węzłowych stałej grubości. Przedmiot wzoru użytkowego uwidoczniono na załączonym rysunku, na którym fig. 1 przedstawia widok czołowy ramy nośnej hali stalowej jednonawowej, fig. 2 - widok czołowy połączeniowego dolnego węzła A podstawy słupa, fig. 3 - przekrój płaszczyzną A-A przez połączeniowy dolny węzeł A jak na fig. 2, fig. 4 - przekrój płaszczyzną B-B przez połączeniowy górny węzeł B, fig. 5 - widok czołowy połączenia słupa z wiązarem i ryglem ściennym oraz ryglem dachowym, fig. 6 - widok boczny połączeniowego górnego węzła B jak na fig. 5. Rama nośna hali stalowej jednonawowej zawiera podstawowe elementy konstrukcji, którymi są wiązary 1 i słupy 2 wykonane z dwugałęziowych czterogiętych profili ceowych zimnogiętych ustawionych środnikami do środka, półkami na zewnątrz. Wszystkie połączenia węzłowe są skręcane poprzez środniki czterogiętych profili ceowych, zaś w miejscach połączeń znajdują się przewiązki 3 lub blachy węzłowe 4 o jednakowej grubości dla wszystkich rodzajów ram nośnych. Połączeniowe górne węzły B 4 przy słupach 2 i wiązarze 5 ramy zbudowane są z połączonych ze sobą prostopadle techniką spawania blach 6, 7, 8 łączących w zwartą konstrukcję rygle ścienne 9 i rygle dachowe 10. Mocowanie słupów 2 w fundamencie następuje poprzez połączeniowe dolne węzły A podstaw, z których każda podstawa zawiera blachę czołową 11, z którą prostopadle połączone są nierozłącznie wzdłużne blachy 13 i 14 oraz poprzeczna blacha 12, uzyskując montażowy kształt dolnego węzła A jako dwuteownika złączonego śrubowo z poszczególnymi slupami 2. Blacha czołowa 11 zawiera otwory, w celu przykręcania do kotew wystających z fundamentu.

3 PL Y1 3 Zastrzeżenie ochronne Rama nośna hali stalowej jednonawowej zawiera podstawowe elementy konstrukcji, stanowiące wiązary i słupy, które wykonane są z dwugałęziowych czterogiętych profili ceowych zimnogiętych ustawionych środnikami do środka, półkami na zewnątrz, dokonując połączeń węzłowych skręcanych poprzez środniki czterogiętych profili ceowych, zachowując jednakową grubość wszystkich rodzajów ram nośnych, znamienna tym, że połączeniowe górne węzły B (4) przy słupach (2) i wiązarze (5) ramy zbudowane są z połączonych ze sobą prostopadle blach (6), (7), (8) łączące w zwartą konstrukcję rygle ścienne (9) i rygle dachowe (10), zaś mocowanie słupów (2) w fundamencie następuje poprzez połączeniowe dolne węzły A podstaw, z których każda podstawa zawiera blachę czołową (11), z którą prostopadle połączone są nierozłącznie wzdłużne blachy (13) i (14) oraz poprzeczna blacha (12), uzyskując montażowy kształt dolnego węzła A jako dwuteownika złączonego śrubowo z poszczególnymi słupami (2). Rysunki

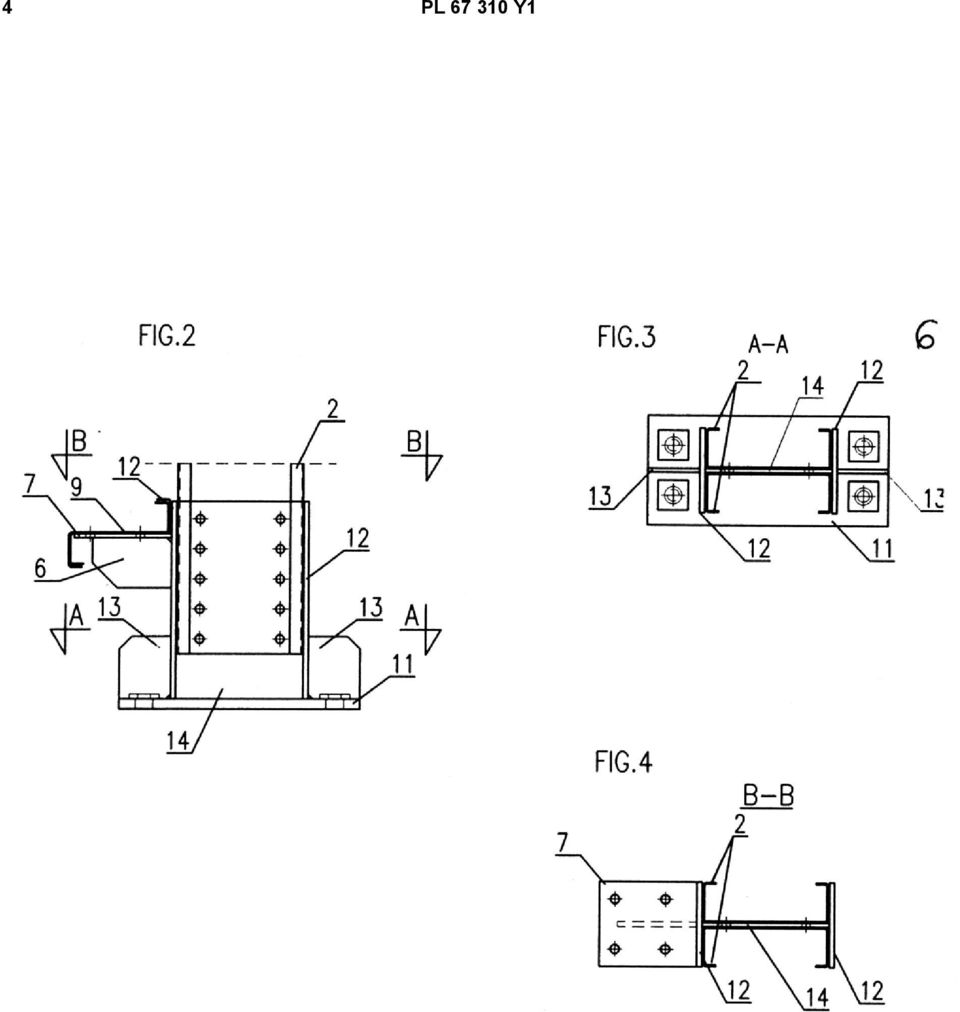

4 4 PL Y1

5 PL Y1 5

6 6 PL Y1 Departament Wydawnictw UPRP
