1 PL B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. A47B 43/00 ( ) A47B 47/00 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Regał układany (43) Zgłoszenie ogłoszono: BUP 03/12 (45) O udzieleniu patentu ogłoszono: WUP 09/14 (73) Uprawniony z patentu: MALCZEWSKI TOMASZ PROHANTRA, Stalowa Wola, PL (72) Twórca(y) wynalazku: TOMASZ MALCZEWSKI, Stalowa Wola, PL (74) Pełnomocnik: rzecz. pat. Józefa Kędzierska

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest regał układany przeznaczony do przechowywania i eksponowania różnych elementów, w szczególności narzędzi, elementów złącznych, części zamiennych oraz innych elementów maszyn, przydatnych zwłaszcza w warsztatach samochodowych, naprawczych, magazynach przemysłowych i sklepach z częściami zamiennymi oraz wszędzie tam, gdzie potrzebne są półki segmentowe. Z ogólnego stanu techniki znanych jest bardzo wiele rozwiązań dotyczących konstrukcji regałów o różnorodnej budowie i przeznaczeniu, których montaż jest niejednokrotnie skomplikowany i pracochłonny, często wymagający użycia specjalnych przyrządów i narzędzi. Z powszechnego stosowania a także z polskiego opisu wzoru użytkowego o numerze zgłoszenia W znany jest na przykład regał, zwłaszcza kuchenny, który posiada zwartą konstrukcję bez potrzeby klejenia, która pozwala na wykonywanie krótkich lub długich ciągów szafkowych, pawlaczy itp. Jest on wykonany z drewna, sklejki lub materiałów drewnopodobnych i składa się z blatów, górnych i dolnych, które za pomocą śrub ściągających są połączone ze ściankami bocznymi regału. Ścianka środkowa ciągu szafkowego jest podzielona dwiema ściankami dzielącymi, stanowiącymi ściankę każdej z szafek sąsiednich, natomiast ścianki boczne są pojedyncze. W tym znanym rozwiązaniu sposób montażu regału polega na tym, że w blatach oraz w ściankach bocznych i środkowych wierci się precyzyjnie otwory w zespole, po czym łączy się je w zwartą konstrukcję za pomocą śrub ściągających. Wiercenie otworów jednocześnie w dwóch prostopadłych do siebie ściankach jest bardzo pracochłonne i zawsze wymaga stosowania odpowiedniego przyrządu pozwalającego zachować prostopadłość obu elementów w czasie wiercenia. Z amerykańskiego opisu patentowego nr US 5,893,617 znany jest ponadto zestaw łączący półki i ścienne płyty szafy, w którym każda z półek i płyt ściennych posiada rowki mocujące wykonane wzdłuż boków. Zestaw łączący zawiera łączniki górne i boczne w kształcie litery T, łączniki wewnętrzne krzyżowe i łączniki narożne w kształcie litery L, z których każdy jest wykonany z listwy pionowej i z co najmniej jednej listwy poziomej. Jedna krawędź listwy pionowej posiada płytkie lub głębokie wycięcia trapezowe w równych odstępach. Wycięcia trapezowe mają na przemian odwrotnie pochylone powierzchnie licujące lub pochylone jednakowo. Pozioma listwa ma odpowiadające im czopy trapezowe oddalone od siebie w odległości równej lub dwukrotnie większej niż trapezowe wycięcia. W rozwiązaniu tym łączenie półek i płyt ściennych szafy odbywa się za pomocą łączników osadzanych w rowkach wykonanych wzdłuż boków wiązanych ze sobą półek i płyt ściennych. Z kolei z niemieckiego opisu patentowego nr DE znany jest regał składany z wtykowymi płytami dolnymi, płytami bocznymi i płytami tylnymi, charakteryzujący się tym, że każda płyta dolna na każdej stronie stykowej posiada sięgającą do krawędzi płyty dolnej do linii środkowej listwę łączącą, która z jednej strony na stronie czołowej zwróconej do linii środkowej ma element łączący wtykowy, w powierzchni bocznej przebiegającej prostopadle do powierzchni płyty dolnej ma otwór wzdłużny rozciągający się równolegle do listwy łączącej i w powierzchniach bocznych przebiegających równolegle do powierzchni płyt ma elementy łączące wtykowe, i że przylegający do listwy łączącej fragment strony stykowej płyty dolnej posiada czop, którego odległość od krawędzi płyty dolnej jest równa odległości otworu wzdłużnego od krawędzi płyty bocznej. Listwy łączące są ułożone na przeciwstawnie do siebie leżących listwach wtykowych, przesuniętych do linii środkowej płyty dolnej, przy czym powierzchnia czołowa listwy łączącej ma na stronie stykowej czop a powierzchnia czołowa listwy łączącej na przeciwległej stronie stykowej ma otwór wtykowy. Płyta dolna na jednej stronie stykowej posiada listwę łączącą, która ma elementy wtykowe łączące tylko w powierzchniach bocznych równolegle do powierzchni płyty. Górne i/lub dolne powierzchnie boczne listew łączących, przebiegające równolegle do powierzchni płyt, posiadają otwory a górne i dolne strony czołowe płyt bocznych posiadają pasujące do nich czopy łączące. Ponadto na krawędzi płyty dolnej łączącej strony stykowe znajdują się otwory a każda płyta tylna posiada pasujące do tych otworów czopy. W tym znanym niemieckim rozwiązaniu elementy składowe regału w postaci półek, płyt dolnych, płyt bocznych i tylnych, oddzielnych dla każdej wnęki regału, są wzajemnie ze sobą powiązane za pomocą dodatkowych elementów montażowych, takich jak listwy łączące, otwory i czopy, usytuowane na powierzchniach stykowych łączonych ze sobą elementów. Regał układany według wynalazku, wykonany z elementów płytowych, zawierający ścianę tylną, półki i pomiędzy półkami pionowe ścianki dzielące półki w płaszczyźnie poziomej na segmenty, cha-

3 PL B1 3 rakteryzuje się tym, że jego ściana tylna składa się z oddzielnych elementów o wysokości równej wymaganej wysokości regału i szerokości równej szerokości przylegającego segmentu, ułożonych w jednej płaszczyźnie wzdłuż półek o długości równej wymaganej szerokości regału, w odstępach równych grubości pionowych ścianek, przy czym półki są swobodnie ułożone na ściankach a ścianki są swobodnie, prostopadle osadzone w odstępach pomiędzy elementami ściany tylnej i są swobodnie wsparte na półkach. W pierwszym wariancie wykonania wynalazku półki i ścianki są usytuowane po jednej stronie elementów ściany tylnej tworząc regał jednostronny, zaś w drugim wariancie wykonania wynalazku półki i ścianki są usytuowane po obu stronach elementów ściany tylnej tworząc regał dwustronny. W obu wariantach wykonania wynalazku regał ma boczne ścianki i/lub ramową obudowę a jego ścianki są spięte od przodu elementem stabilizująco-ograniczającym, korzystnie w postaci listwy. Ponadto, ścianki regału mają długość korzystnie równą głębokości regału jednostronnego lub korzystnie równą głębokości regału dwustronnego. W tym drugim wariancie wykonania wynalazku jego ścianki są osadzone symetrycznie lub asymetrycznie względem prostopadłej płaszczyzny ściany tylnej. Montaż regału układanego według wynalazku jest niezwykle prosty i szybki. Nie wymaga używania elementów złącznych ani kleju do łączenia ze sobą ściany tylnej, poziomych półek i pionowych ścianek a także stosowania przyrządów dla utrzymania prostopadłości elementów składowych regału w czasie ich montażu. Stabilność konstrukcji regału układanego według wynalazku zapewnia siła tarcia występująca pomiędzy stykającymi się elementami regału o posiadanej masie i sile ciężkości. Budowa regału układanego pozwala tworzyć półkowe konstrukcje przestrzenne o bardzo zróżnicowanej konfiguracji i przeznaczeniu. Przedmiot wynalazku został uwidoczniony w przykładach wykonania na rysunku, na którym fig. 1 przedstawia regał układany w pierwszym wariancie i w pierwszym etapie jego wykonania, w widoku perspektywicznym, fig. 2 - regał układany w pierwszym wariancie i w kolejnym etapie jego wykonania, w widoku perspektywicznym, fig. 3 - regał układany w pierwszym wariancie wykonania, złożony z trzech poziomych i z trzech pionowych segmentów, w widoku perspektywicznym, fig. 4 - regał układany z fig. 3, z listwami stabilizująco-ograniczającymi, w widoku perspektywicznym, fig. 5 - regał układany z fig. 4, w ramowej obudowie, w widoku perspektywicznym, fig. 6 - regał układany w drugim wariancie i w pierwszym etapie jego wykonania, w widoku perspektywicznym, fig. 7 - regał układany w drugim wariancie i w kolejnym etapie jego wykonania, w widoku perspektywicznym, fig. 8 przedstawia zmontowany do końca regał układany z fig. 7, z listwami stabilizująco-ograniczającymi, w widoku perspektywicznym, a fig. 9 przedstawia regał układany z fig. 8, w ramowej obudowie, w widoku perspektywicznym. Jak pokazano na rysunku fig. 1, 2, 3, 4, 5 regał układany, wykonany z elementów płytowych w pierwszym wariancie jego wykonania składa się z półek 1, z umieszczonych pomiędzy półkami 1 pionowych ścianek 2 dzielących półki 1 w płaszczyźnie poziomej na segmenty oraz ze ściany tylnej złożonej z trzech elementów 3 rozmieszczonych w jednej płaszczyźnie wzdłuż półek 1, w odstępach 4 równych grubości pionowych ścianek 2. Półki 1 są swobodnie ułożone na ściankach 2, a ścianki 2 są swobodnie, prostopadle osadzone w odstępach 4 pomiędzy elementami 3 ściany tylnej i są swobodnie wsparte na półkach 1. Każdy element 3 ściany tylnej ma szerokość przylegającego segmentu i wysokość równą wymaganej wysokości regału a półki 1 mają długość równą wymaganej szerokości regału. Półki 1 i ścianki 2 są usytuowane po jednej stronie elementów 3 ściany tylnej tworząc regał jednostronny. Regał ma boczne ścianki 2 i/lub ramową obudowę 5. Jego ścianki 2 są spięte od przodu listwą stabilizująco-ograniczającą 8 i mają długość równą głębokości regału jednostronnego. W drugim wariancie wykonania wynalazku pokazanym na rysunku fig. 6, 7, 8, 9 regał układany, wykonany z elementów płytowych, składa się z półek 1, z umieszczonych pomiędzy półkami 1 pionowych ścianek 6 dzielących półki 1 w płaszczyźnie poziomej na segmenty oraz ze ściany tylnej złożonej z trzech elementów 3 rozmieszczonych w jednej płaszczyźnie wzdłuż półek 1, w odstępach 4 równych grubości pionowych ścianek 6. Półki 1 są swobodnie ułożone na ściankach 6 a ścianki 6 są swobodnie, prostopadle osadzone w odstępach 4 pomiędzy elementami 3 ściany tylnej i są swobodnie wsparte na półkach 1. Każdy element 3 ściany tylnej ma szerokość przylegającego segmentu i wysokość równą wymaganej wysokości regału a półki 1 mają długość równą wymaganej szerokości regału. Półki 1 i ścianki 6 są usytuowane po obu stronach elementów 3 ściany tylnej tworząc regał dwustronny. Regał

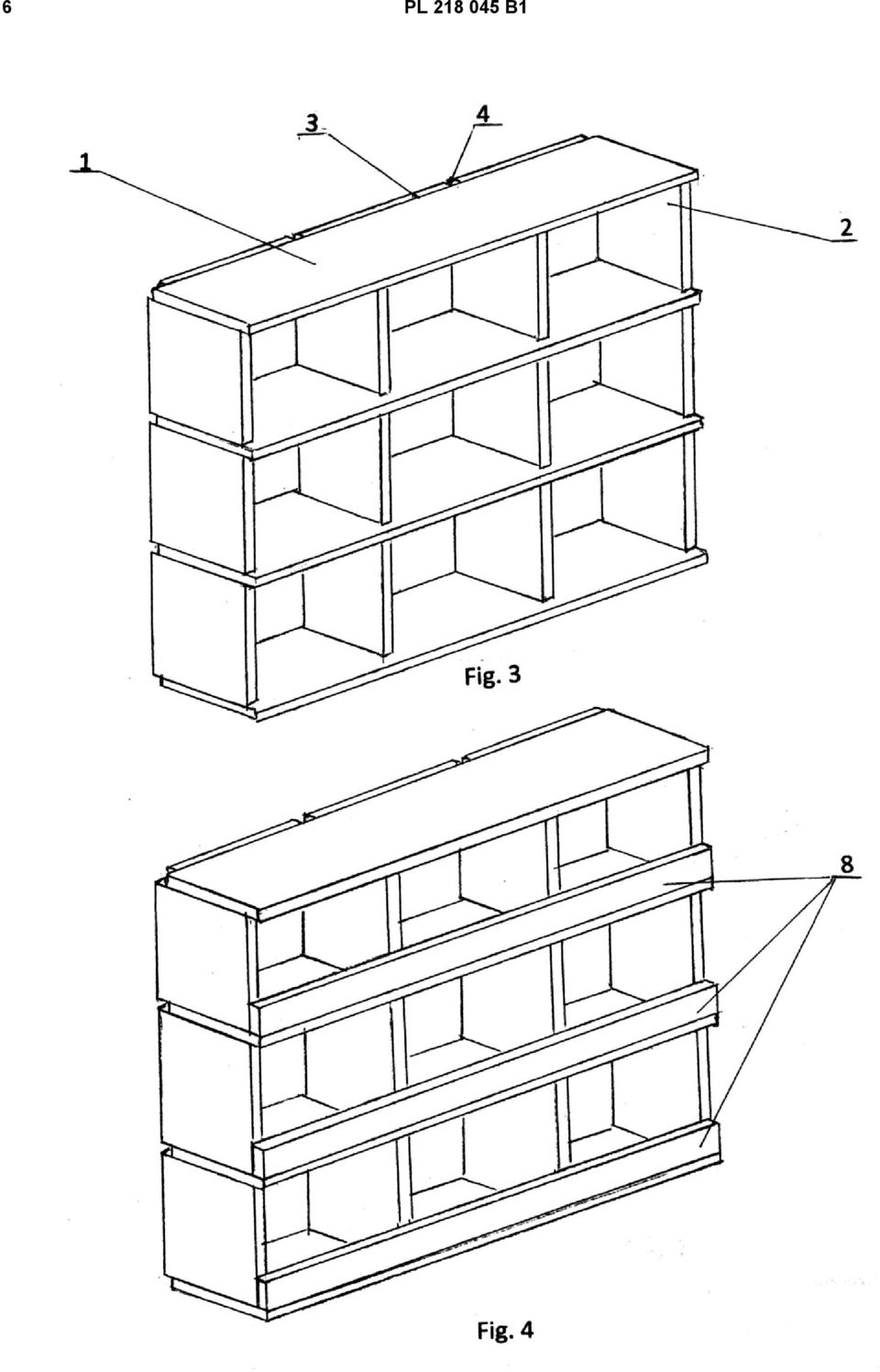

4 4 PL B1 ma boczne ścianki 6 i/lub ramową obudowę 7. Jego ścianki 6 są spięte od przodu listwą stabilizująco- -ograniczającą 8. Ścianki 6 regału mają długość równą głębokości regału dwustronnego i są osadzone symetrycznie względem prostopadłej płaszczyzny ściany tylnej. Montaż regału układanego w pierwszym wariancie jego wykonania odbywa się w ten sposób, że na położonej na podłożu dolnej półce 1 o długości równej wymaganej szerokości regału ustawia się prostopadle do niej pionowe ścianki 2 o jednakowej wysokości i o długości równej szerokości półki 1, będącej miarą głębokości regału jednostronnego, w odległościach równych szerokości elementów 3 ściany tylnej, które dostawia się jednocześnie do krawędzi dolnej półki 1 w odstępach 4 równych grubości wkładanych w nie prostopadle ścianek 2. Na pierwszym rzędzie ścianek 2 układa się drugą półkę 1 tak, aby przylegała do elementów 3 ściany tylnej i układa się na niej prostopadle kolejny rząd ścianek 2 osadzając je w odstępach 4 między elementami 3 ściany tylnej. Następnie powtarza się te czynności aż do ułożenia jednostronnego regału na wysokość ściany tylnej, przy czym do ścianek 2 w każdym rzędzie mocuje się od przodu poziomą listwę stabilizująco-ograniczającą 8, wspartą na dolnej w danym rzędzie półce 1 a następnie mocuje się boczne ścianki 2 i/lub umieszcza się zmontowany regał w obudowie 5. W drugim wariancie wykonania regału układanego, na podłożu układa się równolegle dwie dolne półki 1 o długości równej wymaganej szerokości regału i ustawia się prostopadle do nich ścianki 6 o jednakowej wysokości i o długości równej podwójnej szerokości półki 1, będącej miarą głębokości regału dwustronnego, w odległościach równych szerokości elementów 3 ściany tylnej, które dostawia się jednocześnie do krawędzi dolnych półek 1, w odstępach 4 równych grubości wkładanych w nie prostopadle ścianek 6. Na pierwszym rzędzie ścianek 6 układa się drugą parę równoległych półek 1 tak, aby przylegały do elementów 3 ściany tylnej i układa się na nich prostopadle kolejny rząd ścianek 6 osadzając je w odstępach 4 między elementami 3 ściany tylnej. Następnie powtarza się te czynności aż do ułożenia dwustronnego regału na wysokość ściany tylnej, przy czym do ścianek 6 w każdym rzędzie po obu stronach regału mocuje się od przodu poziomą listwę stabilizująco-ograniczającą 8, wspartą na dolnej w danym rzędzie półce 1 a następnie mocuje się boczne ścianki 6 i/lub umieszcza się zmontowany regał w obudowie 7. W obu wariantach wykonania wynalazku każdy element 3 ściany tylnej ma szerokość przylegającego segmentu i wysokość równą wymaganej wysokości regału a półki 1 mają długość równą wymaganej szerokości regału. Półki 1 są swobodnie ułożone na ściankach 2, 6 a ścianki 2, 6 są swobodnie, prostopadle osadzone w odstępach 4 pomiędzy elementami 3 ściany tylnej i są swobodnie wsparte na półkach 1. Zastrzeżenia patentowe 1. Regał układany, wykonany z elementów płytowych, zawierający ścianę tylną, półki i pomiędzy półkami pionowe ścianki dzielące półki w płaszczyźnie poziomej na segmenty, znamienny tym, że jego ściana tylna składa się z oddzielnych elementów (3) o wysokości równej wymaganej wysokości regału i szerokości równej szerokości przylegającego segmentu, ułożonych w jednej płaszczyźnie wzdłuż półek (1) o długości równej wymaganej szerokości regału, w odstępach (4) równych grubości pionowych ścianek (2, 6), przy czym półki (1) są swobodnie ułożone na ściankach (2, 6) a ścianki (2, 6) są swobodnie, prostopadle osadzone w odstępach (4) pomiędzy elementami (3) ściany tylnej i są swobodnie wsparte na półkach (1). 2. Regał według zastrz. 1, znamienny tym, że jego półki (1) i ścianki (2) są usytuowane po jednej stronie elementów (3) ściany tylnej, tworząc regał jednostronny. 3. Regał według zastrz. 1, znamienny tym, że jego półki (1) i ścianki (6) są usytuowane po obu stronach elementów (3) ściany tylnej, tworząc regał dwustronny. 4. Regał według zastrz. 1 albo 2, albo 3, znamienny tym, że jego ścianki (2, 6) są spięte od przodu elementem stabilizująco-ograniczającym (8), korzystnie w postaci listwy. 5. Regał według zastrz. 1 albo 2, znamienny tym, że ma boczne ścianki (2) i/lub ramową obudowę (5). 6. Regał według zastrz. 1 albo 3, znamienny tym, że ma boczne ścianki (6) i/lub ramową obudowę (7). 7. Regał według zastrz. 1 albo 2, znamienny tym, że jego ścianki (2) mają długość korzystnie równą głębokości regału jednostronnego.

5 PL B Regał według zastrz. 1 albo 3, znamienny tym, że jego ścianki (6) mają długość korzystnie równą głębokości regału dwustronnego. 9. Regał według zastrz. 3, znamienny tym, że jego ścianki (6) są osadzone symetrycznie względem prostopadłej płaszczyzny ściany tylnej. 10. Regał według zastrz. 3, znamienny tym, że jego ścianki (6) są osadzone asymetrycznie względem prostopadłej płaszczyzny ściany tylnej. Rysunki

6 6 PL B1

7 PL B1 7

8 8 PL B1

9 PL B1 9
