1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12)OPIS PATENTOWY (19)PL (11) (21) N um er zgłoszenia' (22) Data zgłoszenia' (13)B1 (51) IntCl7 A47B 77/00 (54) Moduł ściany bocznej szafki kuchennej i sposób montażu szafek kuchennych (43) Zgłoszenie ogłoszono: BUP 24/01 (45) O udzieleniu patentu ogłoszono: WUP 12/05 (73) Uprawniony z patentu: Wydawnictwo MURATOR Sp z o o, Warszawa. PL (72) Twórcy wynalazku: Bartosz Sobiecki, Warszawa, PL Zygmunt Stępiński, Warszawa, PL Wojciech Kaczmarek, Żabia Wola, PL Leszek Łagoda, Warszawa, PL (74) Pełnomocnik: Irena Janicka, Kancelaria Patentowa PL B1 (57) 1 Moduł ściany bocznej szafki kuchennej mający szkieletową konstrukcję wykonaną z czterech słupków o przekroju prostokąta, przy czym dwa długie słupki i dwa krótkie słupki połączone są ze sobą w ten sposób, ze tworzą prostokątną ramę, znamienny tym. ze szersze boki wszystkich słupków to jest długich słupków (1 i 2) określających wysokość szafki i krótkich słupków (3 i 4) określających głębokość szafki, stanowią boki ramy, zaś od wewnętrznej strony ramy, na całej długości każdego ze słupków (1, 2, 3 i 4) znajduje się, położony centrycznie, rowek (5), w którym umieszczona jest płyta (6). Fig.2.

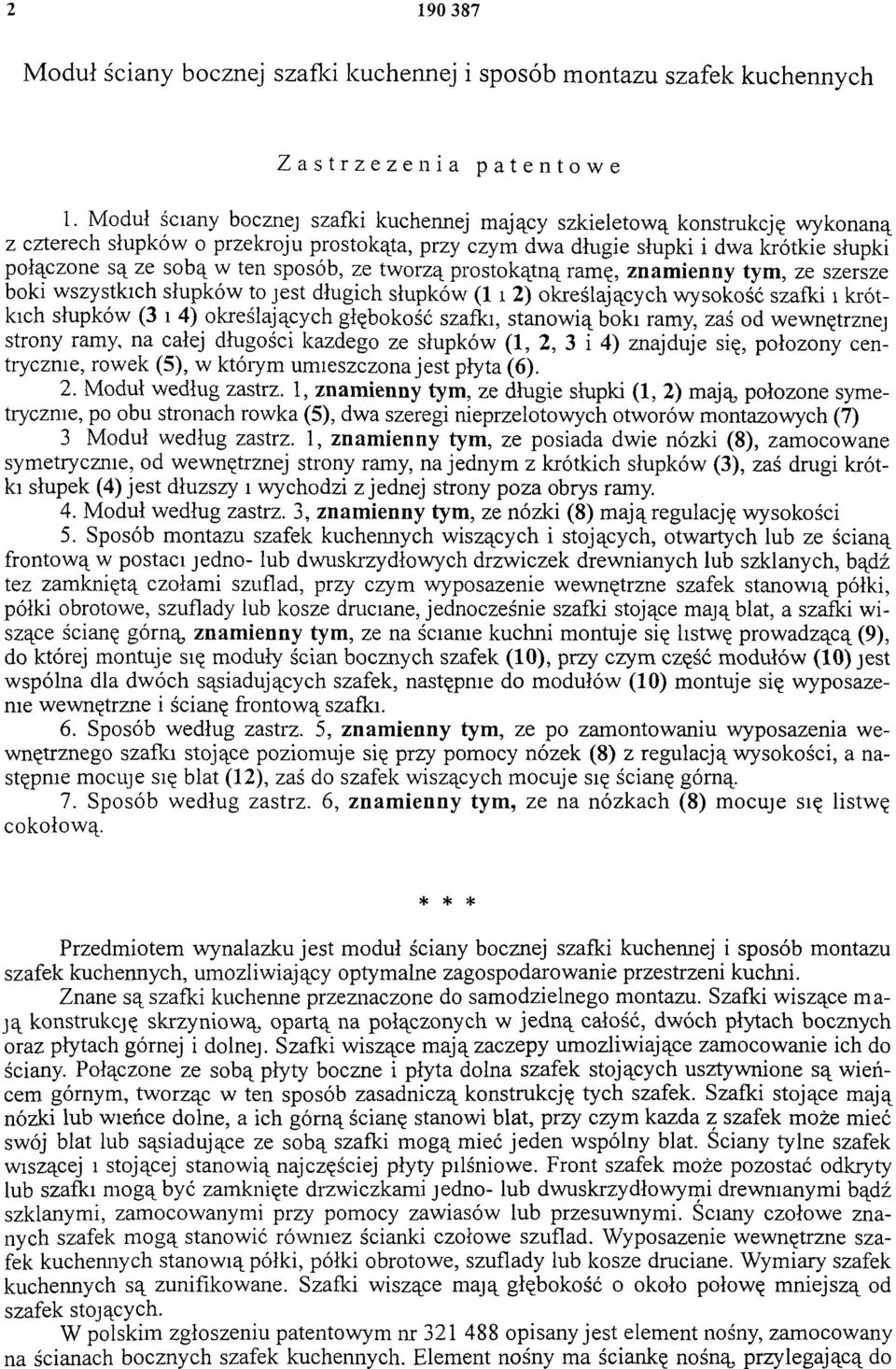

2 Moduł ściany bocznej szafki kuchennej i sposób montażu szafek kuchennych Zastrzeżenia patentowe 1. Moduł ściany bocznej szafki kuchennej mający szkieletową konstrukcję wykonaną z czterech słupków o przekroju prostokąta, przy czym dwa długie słupki i dwa krótkie słupki połączone są ze sobą w ten sposób, ze tworzą prostokątną ramę, znamienny tym, ze szersze boki wszystkich słupków to jest długich słupków (1 i 2) określających wysokość szafki i krótkich słupków (3 i 4) określających głębokość szafki, stanowią boki ramy, zaś od wewnętrznej strony ramy, na całej długości każdego ze słupków (1, 2, 3 i 4) znajduje się, położony centrycznie, rowek (5), w którym umieszczona jest płyta (6). 2. Moduł według zastrz. 1, znamienny tym, ze długie słupki (1, 2) m ają położone symetrycznie, po obu stronach rowka (5), dwa szeregi nieprzelotowych otworów montażowych (7) 3 Moduł według zastrz. 1, znamienny tym, ze posiada dwie nóżki (8), zamocowane symetrycznie, od wewnętrznej strony ramy, na jednym z krótkich słupków (3), zaś drugi krótki słupek (4) jest dłuzszy i wychodzi z jednej strony poza obrys ramy. 4. Moduł według zastrz. 3, znamienny tym, ze nóżki (8) m ają regulację wysokości 5. Sposób montażu szafek kuchennych wiszących i stojących, otwartych lub ze ścianą frontową w postaci jedno- lub dwuskrzydłowych drzwiczek drewnianych lub szklanych, bądź tez zamkniętą czołami szuflad, przy czym wyposażenie wewnętrzne szafek stanowią półki, półki obrotowe, szuflady lub kosze druciane, jednocześnie szafki stojące mają blat, a szafki wiszące ścianę górną znamienny tym, ze na ścianie kuchni montuje się listwę prowadzącą (9), do której montuje się moduły ścian bocznych szafek (10), przy czym część modułów (10) jest wspólna dla dwóch sąsiadujących szafek, następnie do modułów (10) montuje się wyposażenie wewnętrzne i ścianę frontową szafki. 6. Sposób według zastrz. 5, znamienny tym, ze po zamontowaniu wyposażenia wewnętrznego szafki stojące poziomuje się przy pomocy nóżek (8) z regulacją wysokości, a następnie mocuje się blat (12), zaś do szafek wiszących mocuje się ścianę górną. 7. Sposób według zastrz. 6, znamienny tym, ze na nóżkach (8) mocuje się listwę cokołową. * * * Przedmiotem wynalazku jest moduł ściany bocznej szafki kuchennej i sposób montażu szafek kuchennych, umożliwiający optymalne zagospodarowanie przestrzeni kuchni. Znane są szafki kuchenne przeznaczone do samodzielnego montażu. Szafki wiszące m a- ją konstrukcję skrzyniową opartą na połączonych w jedną całość, dwóch płytach bocznych oraz płytach górnej i dolnej. Szafki wiszące mają zaczepy umożliwiające zamocowanie ich do ściany. Połączone ze sobą płyty boczne i płyta dolna szafek stojących usztywnione są wieńcem górnym, tworząc w ten sposób zasadniczą konstrukcję tych szafek. Szafki stojące mają nóżki lub wieńce dolne, a ich górną ścianę stanowi blat, przy czym każda z szafek może mieć swój blat lub sąsiadujące ze sobą szafki mogą mieć jeden wspólny blat. Ściany tylne szafek wiszącej i stojącej stanowią najczęściej płyty pilśniowe. Front szafek może pozostać odkryty lub szafki mogą być zamknięte drzwiczkami jedno- lub dwuskrzydłowymi drewnianymi bądź szklanymi, zamocowanymi przy pomocy zawiasów lub przesuwnymi. Ściany czołowe znanych szafek m ogą stanowić również ścianki czołowe szuflad. Wyposażenie wewnętrzne szafek kuchennych stanowią półki, półki obrotowe, szuflady lub kosze druciane. Wymiary szafek kuchennych są zunifikowane. Szafki wiszące mają głębokość o około połowę mniejszą od szafek stojących. W polskim zgłoszeniu patentowym nr opisany jest element nośny, zamocowany na ścianach bocznych szafek kuchennych. Element nośny ma ściankę nośną przylegającą do

3 bocznej ścianki szafki i dwie inne ścianki boczne osadzone na ściance nośnej tak, ze cały element ma w przekroju kształt litery U. Element nośny powoduje, ze szafka kuchenna uniesiona jest nad podłogą W opisie zgłoszenia wzoru użytkowego nr W przedstawiona jest konstrukcja szafki kuchennej, której wszystkie ścianki montowane są z tego samego typu elementów o konstrukcji ramowej i tak samo wykonanych. Znany sposób montażu szafek kuchennych polega na połączeniu wszystkich elementów konstrukcyjnych w jedną całość o ściśle określonych wymiarach i w przypadku szafek wiszących, na zamocowaniu ich na ścianie. Niedogodnością znanych szafek i sposobu ich montażu jest to, ze ściśle określone wymiary szafek, a zwłaszcza ich szerokość, uniemożliwiają optymalne zaaranżowanie przestrzeni kuchennej. Moduł ściany bocznej szafki kuchennej według wynalazku charakteryzuje się szkieletową konstrukcją opartą na kantówce o przekroju prostokąta, typu 2 lub 4 cale, standardowo wykorzystywanej w budownictwie szkieletowym. Każdy z modułów ściany bocznej szafki zbudowany jest z dwóch długich i dwóch krótkich słupków wykonanych z kantówki Słupki połączone są ze sobą w ten sposób, ze tworzą prostokątną ramę, przy czym długie słupki określają wysokość, a krótkie głębokość szafki Szersze boki wszystkich słupków stanowią boki ramy. Od wewnętrznej strony ramy, na całej długości każdego ze słupków znajduje się, położony centrycznie, wyfrezowany rowek, umożliwiający zamocowanie płyty, zamykającej ścianę boczną i jednocześnie rozdzielającej sąsiadujące szafki Oba długie słupki mają ponadto dwa szeregi nieprzelotowych otworów montażowych, umożliwiających zamocowanie wyposażenia wewnętrznego szafki. Otwory położone są wzdłuz rowka, symetrycznie po jego dwóch stronach. Moduł ściany bocznej szafki kuchennej ma dwie wersje wymiarowe. Jedna wersja przeznaczona jest dla stojącej szafki kuchennej, druga dla wiszącej szafki kuchennej. Moduł ściany bocznej stojącej szafki kuchennej posiada dodatkowo dwie nóżki, zamocowane na jednym z krótkich słupków, zaś przeciwległy krótki słupek jest przedłuzony i wychodzi z jednej strony poza obrys ramy. W korzystnym wykonaniu nóżki m ają regulację wysokości. Sposób montażu szafek kuchennych według wynalazku polega na zamocowaniu na ścianie kuchni listew prowadzących górnej i dolnej, przeznaczonych do montażu szafek odpowiednio wiszących i stojących. Do listew prowadzących montuje się moduły ścian bocznych szafek. Moduły rozmieszcza się w odległościach wynikających z projektu zagospodarowania kuchni, przy czym część modułów jest wspólna dla dwóch sąsiadujących szafek. Następnie do modułów ścian bocznych montuje się wyposażenie wewnętrzne szafek w postaci półek, półek obrotowych, szuflad, koszy drucianych lub inne zaleznie od potrzeb. Kolejną czynnością jest wypoziomowanie szafek, ułatwione w przypadku szafek stojących dzięki zastosowaniu nóżek o regulowanej wysokości. Nóżki szafek stojących można zamaskować listw ą cokołową Później na szafkach stojących montuje się blaty, wspólne dla sąsiadujących szafek lub dzielone. Jako ścianę górną szafek wiszących montuje się jedną z półek. Ostatnią czynnością jest m ontaż frontów szafek W zalezności od potrzeb ścianę czołową szafek mogą stanowić drzwiczki jedno- lub dwuskrzydłowe, drewniane lub szklane, a także czoła szuflad. Część szafek może pozostać odkryta. Przedmiot wynalazku uwidoczniono na załączonym rysunku, na którym fig. 1 przedstawia moduł ściany bocznej szafki wiszącej w widoku perspektywicznym, fig. 2 - moduł ściany bocznej szafki stojącej w widoku perspektywicznym, fig 3 a, b, c, d, e, f - schemat montażowy szafki stojącej, wyposażonej w półki, ze ścianą frontową w postaci drzwiczek jednoskrzydłowych, a fig 4 - przykład zagospodarowania kuchni. Różniące się wymiarami moduły ścian bocznych szafki wiszącej i stojącej m ają szkieletową konstrukcję wykonaną z czterech słupków z kantówki o przekroju prostokąta, typu 2 lub 4 cale Dwa długie słupki 1 i 2 oraz dwa krótkie słupki 3 i 4, połączone są ze sobą w ten sposób, ze tworzą prostokątną ramę, przy czym szersze boki wszystkich słupków 1, 2, 3 i 4 stanowią boki ramy Od wewnętrznej strony ramy, na całej długości każdego ze słupków 1, 2, 3 i 4 znajduje się położony centrycznie, wyfrezowany rowek 5 umożliwiający zamocowanie

4 płyty 6 zamykającej ścianę boczną i rozdzielającej sąsiadujące szafki Długie słupki 1 i 2 maj ą położone symetrycznie, po obu stronach rowka 5, dwa szeregi nieprzelotowych otworów montażowych 7, umożliwiających zamocowanie wyposażenia wewnętrznego szafki Moduł ściany bocznej stojącej szafki kuchennej posiada dodatkowo dwie nóżki 8, zamocowane na jednym z krótkich słupków 3, a naprzeciwległy krótki słupek 4 jest dłuższy i z jednej strony wystaje poza obrys ramy W korzystnym wykonaniu nóżki 8 m ają regulację wysokości Sposób montażu szafek kuchennych, przedstawiony na przykładzie montażu stojącej szafki kuchennej wyposażonej w półki i zamkniętej drzwiczkami jednoskrzydłowymi według fig 3, polega na zamocowaniu na ścianie kuchni listwy prowadzącej 9 Do listwy prowadzącej 9 montuje się moduły ścian bocznych szafek 10, rozmieszczone w odległościach wynikających z projektu zagospodarowania kuchni, przy czym część modułów 10 jest wspólna dla dwóch sąsiadujących szafek. Kolejną czynnością jest montaż wyposażenia wewnętrznego szafek w tym przykładzie wykonania w postaci półek 11. Po wypoziomowaniu szafki przy pomocy nóżek 8 o regulowanej wysokości, montuje się blat 12, wspólny dla sąsiadujących szafek. Ostatnią czynnością jest montaż ściany frontowej szafki, w tym przypadku drzwiczek jedn o skrzydłowych 13, zamocowanych na zawiasach. Fig. 3a Fig. 3b Fig. 3c Fig.3d Fig. 3 e Fig.3f

5 Fig. 4.

6 Fig.1. Fig.2. Departam ent W ydawnictw UP RP Nakład 50 egz Cena 2,00 zł
